NÁVOD K OBSLUZE SGB 470 i Baxi
3.1 Montáz Kaskádove montázní sady KB1B SGB E (SGB 125-215 E) 57
3.2 Celkove rozmery KB1 SGB E. 58
3.3 Montáz Kaskádev montázní sady KB2B SGB E (SGB 260-300 E) 59
3.4 Celkove rozmery KB2 SGB E. 60

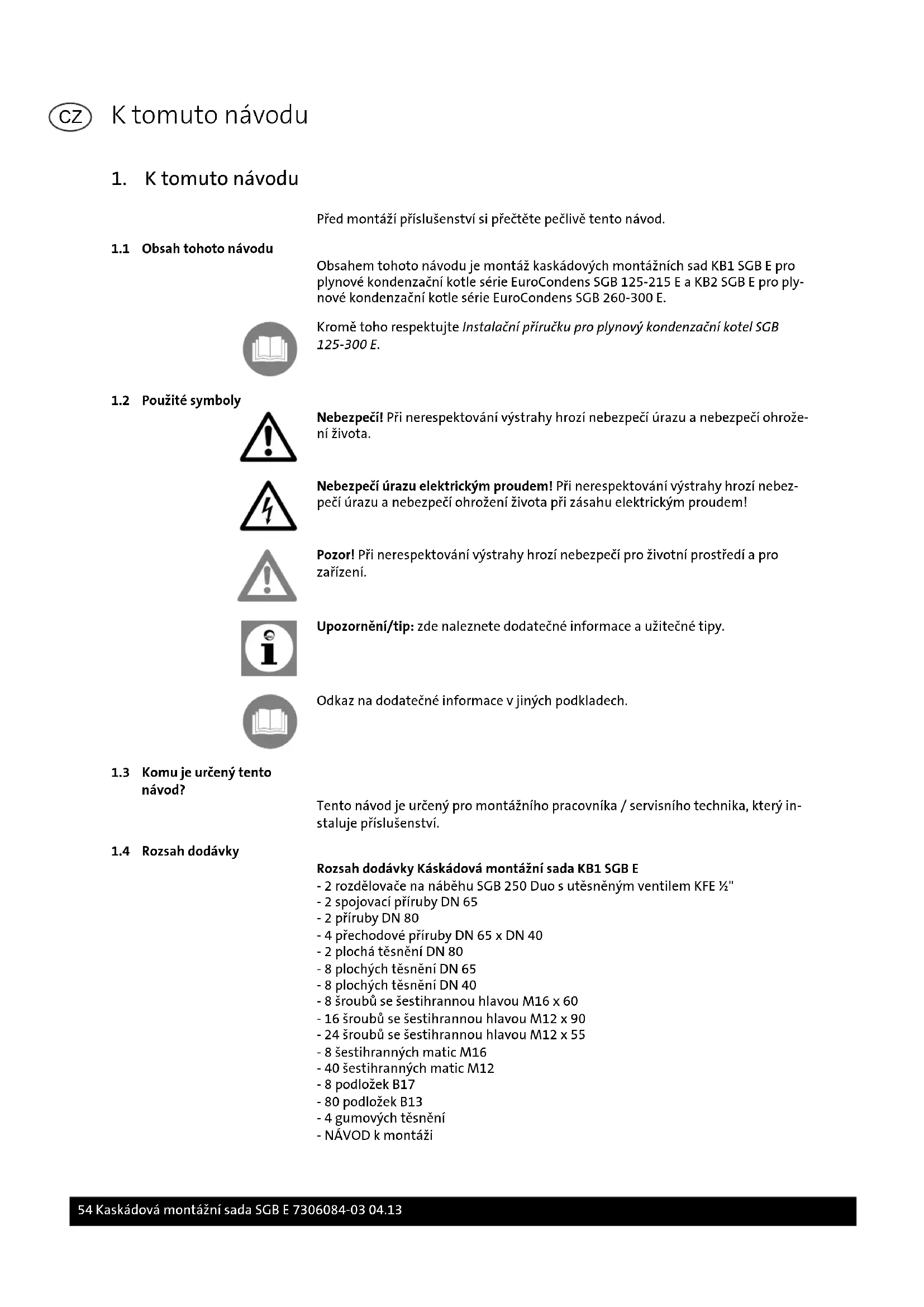

1.1 Obsah tohoto návodu
Obsahem tohoto navodu je montáž kaskárovych montáznich sad KB1 SGB E pro plynové kondenzačné kotle série EuroCondens SGB 125-215 E a KB2 SGB E pro plynové kondenzačné kotle série EuroCondens SGB 260-300 E.
Upozornéni/tip: zde naleznete dodatečné informace a uzitečné típy.
Odkaz na dodatechné informace v jin'ych podkladech.
1.3 Komu je urceny tento navod?
Tento námod je určeny pro montážniho pracovnika / servisniho technika, který instaluje prísluěnsstvi.
1.4 Rozsah dodávky
Rozsah dodávky Kaskádová montázní sada KB1 SGB E
- 2 Rozdelovace na náhéhu SGB 250 Duo s utěsněnym ventilem KFE 12
-2 spojovaci priruby DN 65
-2 priruby DN 80
-4 prechodové príruby DN 65 x DN 40
-2 plocha těsněni DN 80
-8 plochych tese neni DN 65
-8 plochych teshnei DN 40
-8sroubuesesestihrannouhlavouM16x60 - 16 sroubù se sestihrannou hlavou M12 x 90
- 24 sroubù se sèstihrannou hlavou M12 x 55
-8sestihrannychmaticM16
-40 6estihrnnychmatic M12
-8 podlozek B17
-80 podlozek B13
-4 gumovych tsesnei - NÁVOD k montázi
Rozsah dodávky Kaskárová montázní sada KB2 SGB E
- 2 rozdělovače na náhéu SGB 600 Duo s utěsněnám ventilem KFE ½"
-2 spojovaci priruby DN 65
-2 piri Ruby DN 100
-2 plocha tésnéni DN 100
-6 plochych teshnei DN 65
-4 plocha tésnéni DN 50 - 8 sroubù se sestihrannou hlavou M16 x 60
-8sroubu se sestihrannou hlavou M12x100 - 40 šroubú se šestihrannou hlavou M12 x 60
-8šestihrannychmaticM16
-48 sestihrannychmatic M12
-16 podlozek B17
-96 podlozek B13
-4 gumová těsněné - NÁVOD k montázi
2. Bezpečnost
Nebezpeci! Bezpodminecne respektujte a dodrzejte nasledujici bezpecnostni poukny! Jinak vystavite nebezpeci ohrozeni sebe i jiné.
2.1 Použití v souladu s určeným učelem
Kaskárová montázní sada KB1 SGB E slouží k propojeni prípojky na nábehu a zpátečce dvou plynovych kondenzačnich kotlú série EuroCondens SGB 125-215 E se stejnám vykonem.
Kaskádova montázní sada KB2 SGB E slouží k propojeni przypojky na naběhu a zpátěce dvou plynovych kondenzačnich kotlů série EuroCondens SGB 260-300 E se stejným vykonem.
2.2 Vseobecnbezpecnostnipokyny
Pozor! Pri instalaci príslušentsví existuje nebezpeči značněch materiaínlich skod a skod naživotech. Proto smí príslušenství montovat pouze specializované firmy a první uvedeni do provozu mohou provadět skolení zaměstnanci těchto montážnich firem!
Použité príslušenství musi opodvidat technickým predpisūm a musi byt schvaleno výrobcem společné s tímto príslušenstvím.
Smé se použit Jen originál náhradni dily.
Svevolne prestavby, upravy a změny príslušenstv nejsou povoleny, protoze mohou ohrozit osoby a mohou mit za následek poškozeni príslušenstv. Pri nerespektovani podminek ztráci schvalovaci atest pro príslušenstv svou platnost.
3. Montáz
3.1 Montáz Kaskádové montázní sady KB1B SGB E (SGB 125-215 E)

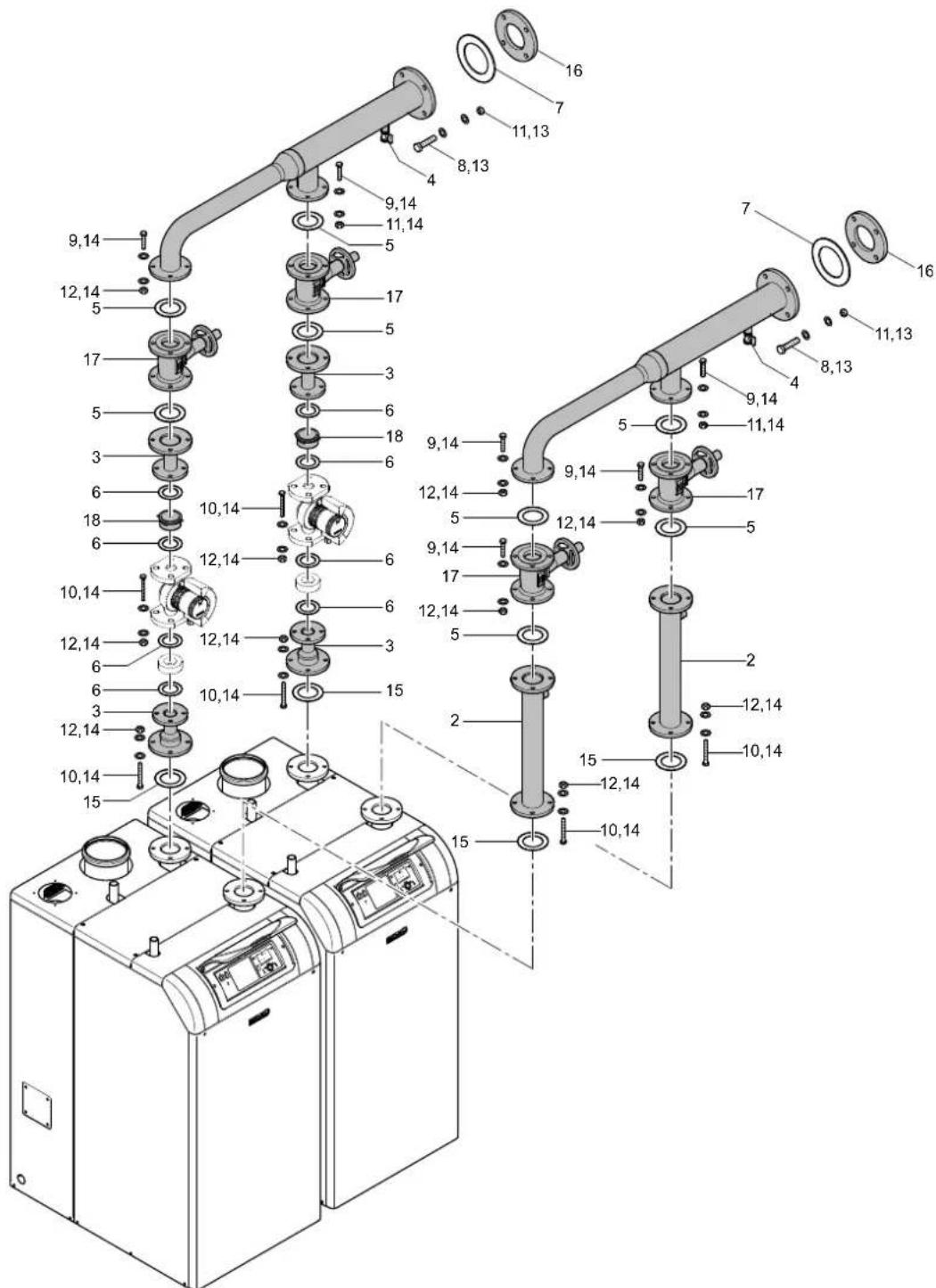

Obr. 1: Montáz Kaskádové montázní sady KB1B SGB E
| Pol. Oznaceni Pol. Oznaceni | ||
| 1 Rozdělovač na náběhu SGB 250 Duo 10 Šroub se šestihrannou | hlavou M12 x 90 | |
| 2 Spojovaci príruba DN 65 11 Šestihranná matice M16 | ||
| 3 Prčechodová príruba DN 65 x DN40 12 Šestihranná matice M12 | ||
| 4 Ventil KFE ½" 13 Podložka B17 | ||
| 5 Ploché těsněnéni DN 65 14 Podložka B13 | ||
| 6 Ploché těsněnéni DN 40 15 Gumové těsněnéi | ||
| 7 Ploché těsněnéni DN 80 16 Přiruba DN 80 | ||
| 8 Šroub se šestihrannou hlavou M16 x 60 17 Uzavírací kohout DN 65 | ||
| 9 Šroub se šestihrannou hlavou M12 x 55 18 Zpětná klapka DN | 40 |
Montázní privky uvedene v tabulce je třeba namontovat v souladu s Obr. 1. Upozorněni: Čarkované vyznacné uzaviraci ventily, zpětné klapy a Čerpadla nej-sou současti dodávky.
3.2 Celkóve rozměry KB1 SGB E

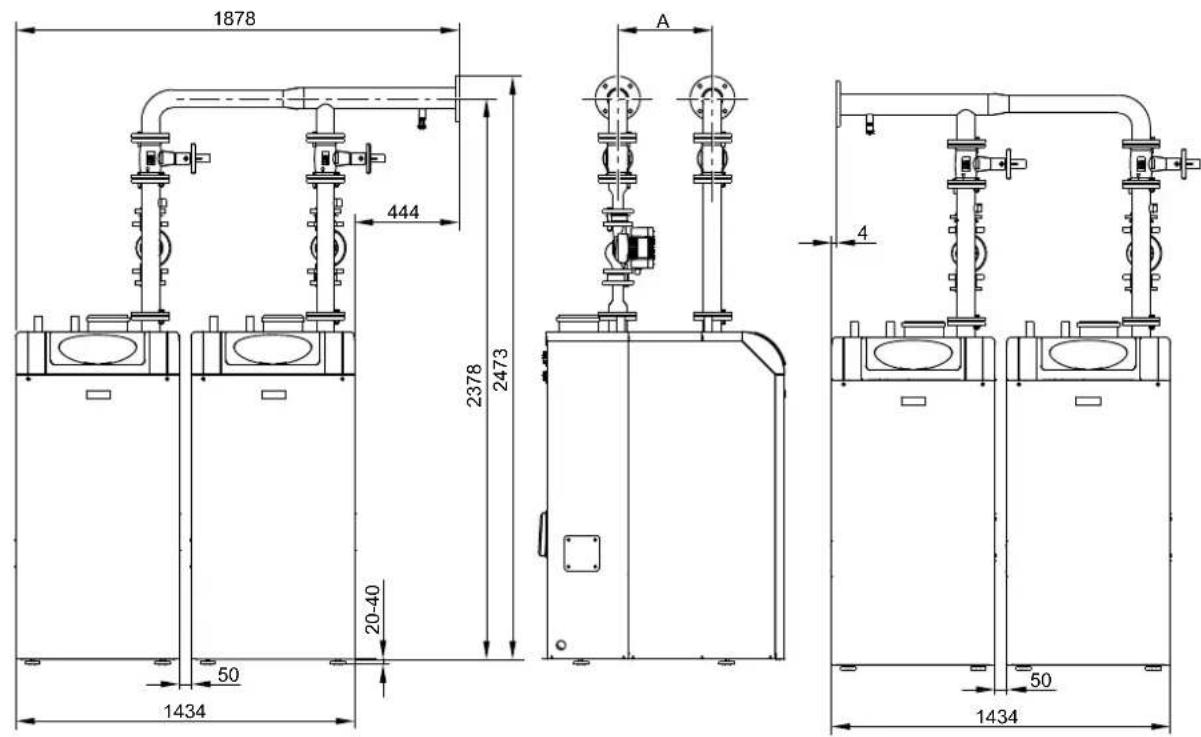

Obr. 2: Celkové rozměry KB1 SGB E
| Model SGB 125 E SGB 170 E SGB 215 E | |
| Rozmér A 401 401 514 |
3.3 Montáz Kaskádové montázní sady KB2B SGB E (SGB 260-300 E)

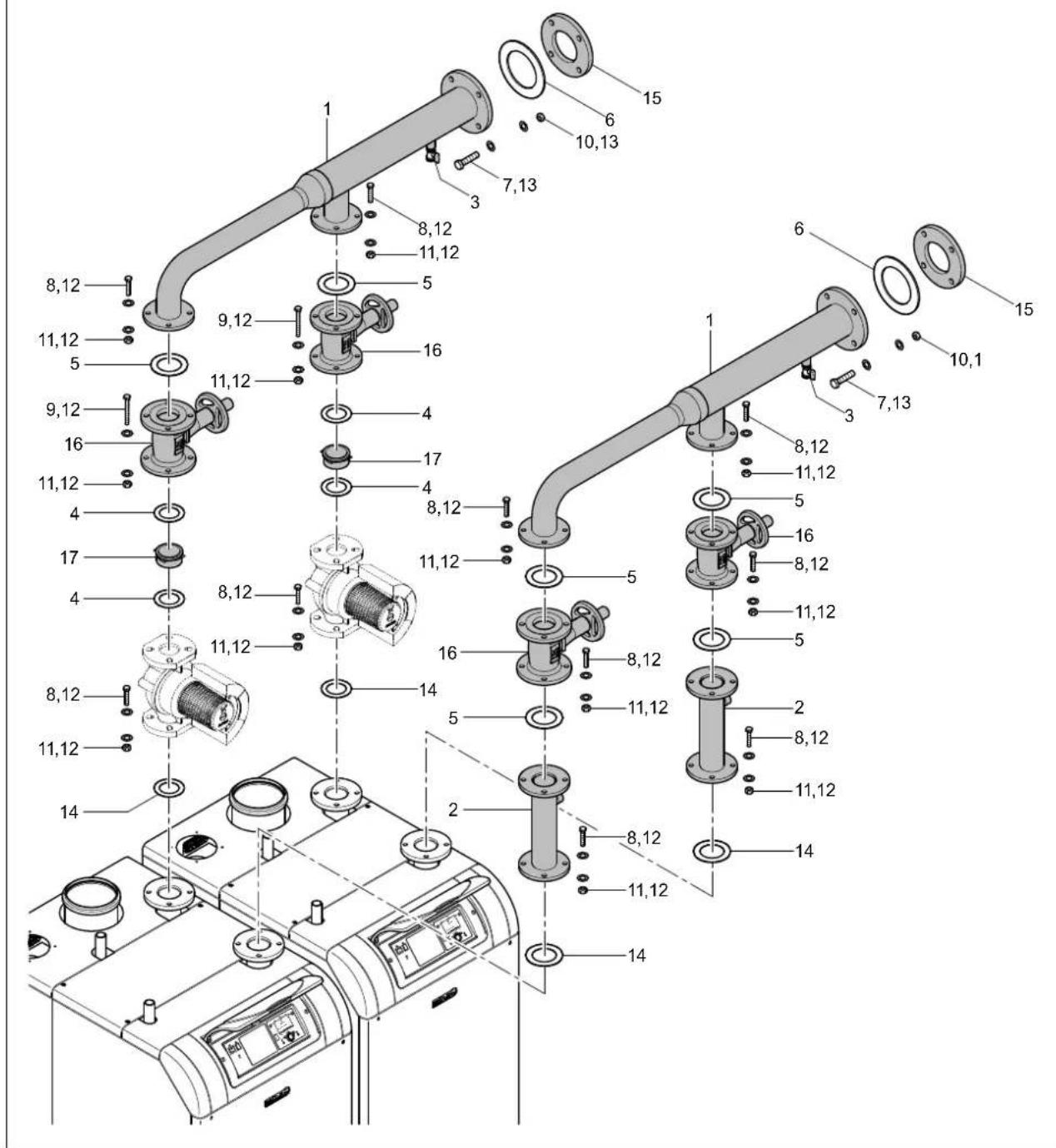

Obr. 3: Montáz Kaskádové montázní sady KB2B SGB E
| Pol. Oznaceni Pol. Oznaceni | ||
| 1 Rozdělovač na náběhu SGB 600 Duo 10 Šestihranná matice M16 | ||
| 2 Spojovác príruba DN 65 11 Šestihranná matice M12 | ||
| 3 Ventil KFE ½" 12 Podložka B13 | ||
| 4 Ploché těsněné DN 50 13 Podložka B17 | ||
| 5 Ploché těsněné DN 65 14 Gumové těsněné | ||
| 6 Ploché těsněné DN 100 15 Přiruba DN 100 | ||
| 7 Šroub se šestihrannou hlavou M16 x 60 16 Uzavírací kohout DN 65 | ||
| 8 Šroub se šestihrannou hlavou M12 x 60 17 Zpětná klapka DN 50 | ||
| 9 Šroub se šestihrannou hlavou M12 x 100 |
Montážni privky uvedene v tabulce je třeba smontovat v souladu s Obr. 3. Upozorneni: Čarkované vyznacné uzaviraci ventily, zpětné klapy a Čerpadla nej-sou současti dodávky.
3.4 Celkóve rozměry KB2 SGB E

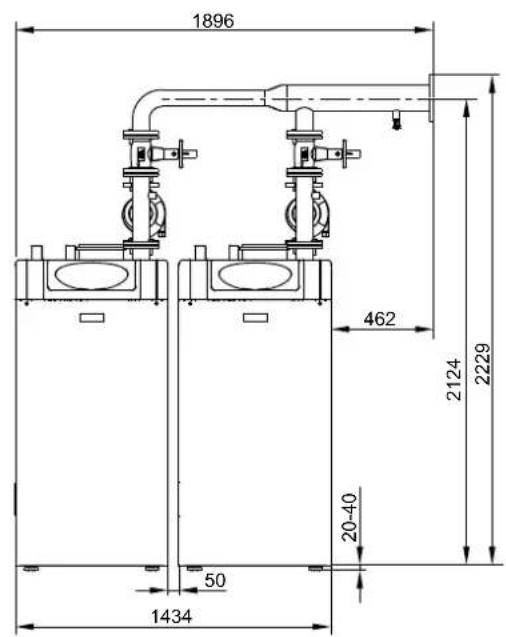

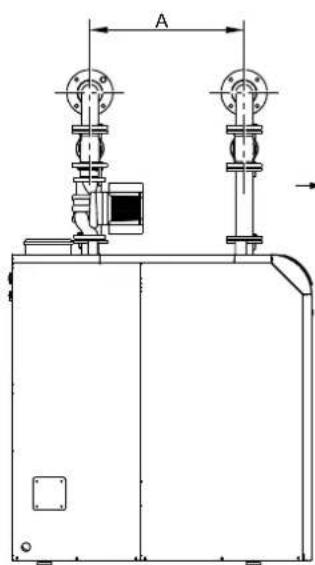

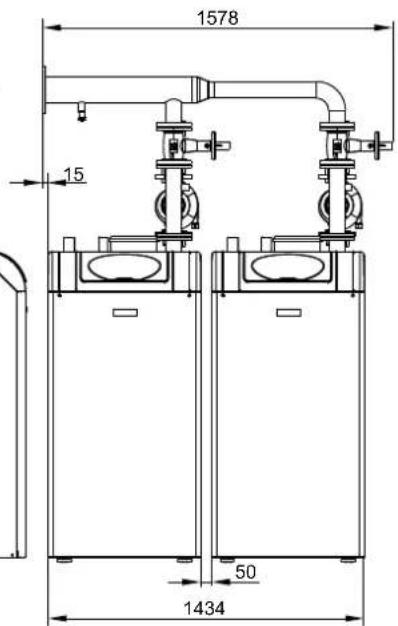

Obr. 4: Celkóve rozméry KB2 SGB E
| Model SGB 260 E SGB 300 E | ||
| Rozměr A 607 700 |
DE Index
A
Bezpečnost - věobecnéPokyny 56
K
Komu je urceny tento navod? 54
M
Montáz
-Kaskadová montážni sada KB1B SGB E 58
-Kaskadova montažni sada KB2B SGB E 60
0
Obsah tohoto nadvu 54
P
Pouzite symboly 54
Pouziti v souladus urcenym ucelem 56
R
Rozsah dodávky 54
