MANUALE UTENTE SGB 470 i Baxi
IT Istruzioni di montaggio
KB1B SGB E KB2B SGB E
1.1 Questo manuale descrive 26
1.2 Simboliutilizzati 26
1.3 A chi si rivolge quello manuale? 26
1.4 Dotazione di fornitura 26
Indices
ES
- Sicurezza 28
2.1 Utilizzo appropriato 28
2.2 Norme di sicurezza generali 28
- Montaggio.. 29
3.1 Montaggio del set per Cascata KB1B SGB E (SGB 125-215 E) 29
3.2 Dimensioni totali KB1 SGB E.. 30
3.3 Montaggio del set per Cascata KB2 SGB E (SGB 260-300 E) 31
3.4 Dimensioni totali KB2 SGB E.. 32
Leggere attendamente queste istruzioni prima di montare gli accessori!

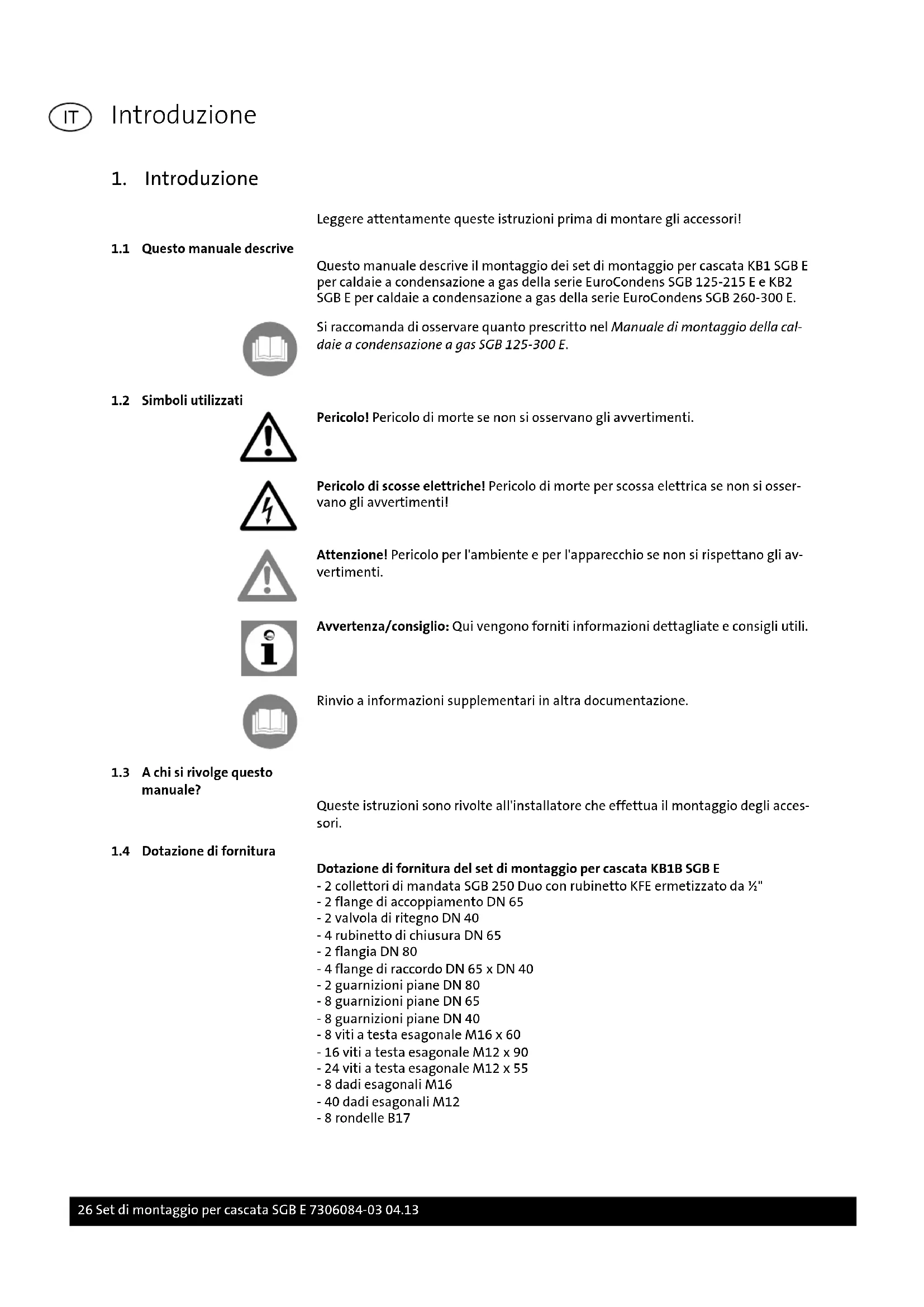

1.1 Questo manuale descrive
Questo manuale descrige il montaggio dei set di montaggio per Cascata KB1 SGB E per caldaie a condensazione a gas della series EuroCondens SGB 125-215 E e KB2 SGB E per caldaie a condensazione a gas della series EuroCondens SGB 260-300 E.
Si raccomanda di osservare quanto prescritto nel Manuale di montaggio della caldaie a condensazione a gas SGB 125-300 E.
1.2 Simboliutilizzati
Pericolo! Pericolo di morte se non si osservano gli avertimenti.
Pericolo di scosse elettriche! Pericolo di morte per scossa elettrica se non si osservano gli avvertimenti!
Attenzione! Pericolo per l'ambiente e per l'apparecchio se non si rispetto gli avvertimenti.
Avverenza/consiglio: Qui vengono forniti informazioni dettagliate e consigli utili.
Rinvio a informazioni supplementari in alla documentazione.
1.3 A chi si rivolge quello manuale?
Queste istruzioni sono rivolte all'inistaltatore che effettua il montaggio degli accessori.
1.4 Dotazione di fornitura
Dotazione di fornitura del set di montaggio per Cascata KB1B SGB E
- 2 collettori di mandata SGB 250 Duo con rubinetto KFE ermetizzato da 1 / 2
-2 flange di accoppiamento DN 65
-2valvadi ritegno DN 40
-4 rubinetdi chiusura DN 65
-2 flangia DN 80 - 4 flange di raccordo DN 65 x DN 40
-2guarnizioni piane DN 80 - 8 guarnizioni piane DN 65
- 8 guarnizioni piane DN 40
- 8 viti a testa esagonale M16 x 60
- 16 viti a testa esagonale M12 x 90
- 24 viti a testa esagonale M12 x 55
- 8 dadi esagonali M16
- 40 dadi esagonali M12
-8rondelleB17
-80rondelleB13
- 4 guarnizioni di gomma
- Istruzioni di montaggio
Dotazione di fornitura del set di montaggio per Cascata KB2B SGB E
- 2 collettori di mandata SGB 600 Duo con rubinetto KFE ermetizzato da 1 / 2
-2 flange di accoppiamento DN 65
-2valvadi ritegno DN 50
-4 rubinetto di chiusura DN 65
-2 flange DN 100
-2guarnizioni piane DN 100
-6guarnizioni piane DN 65 - 4 guarnizioni piane DN 50
- 8 viti a testa esagonale M16 x 60
- 8 viti a testa esagonale M12 x 100
- 40 viti a testa esagonale M12 x 60
-8dadi esagonali M16
-48 dadi esagonali M12
-16 rondelle B17
-96 rondelle B13 - 4 guarnizioni di gomma
- Istruzioni di montaggio
2. Sicurezza
Pericolo! Osservare le seguenti norme sulla sicurezza! In caso contrario mettete in pericolo voi stessi e le altre persone.
2.1 Utilizzo appropriato
Il set di montaggio per Cascata KB1 SGB E ha la funzione di riunire i collegamenti di mandata e di ritorno di due caldaie a condensazione a gas della series EuroCondens SGB 125-215 E con uguale potenza.
Il set di montaggio per Cascata KB2 SGB E ha la funzione di riunire i collegamenti di mandata e di ritorno di due caldaie a condensazione a gas della series EuroCondens SGB 260-300 E con uguale potenza.
2.2 Norme di sicurezza generali
Attenzione! Durante l'installazione degli impianti di riscaldamento sussiste il pericolo di danni rilevanti alle persone e alle cose. Pertanto, gli accessori devono essere montati escludivamente da ditte qualificate e la prima messa in funzione deve essere eseguita da personale competente delle ditte produttrici!
Gli accessori utilizzati devono soddisfare le regole tecniche ed essere omologati dal produttore in abbinamento con l'apparecchio.
Devono essereutilizzati solo ricambi originali.
Non è consentito smontare e modificare arbitrariamente gli accessori, perché si possonoMETTE in pericolo gli uomini i causare danni agli accessori. In caso di mancata osservanza decadono l'omologazione e la garanzia dell'accessorio.
3. Montaggio
3.1 Montaggio del set per cascata KB1B SGB E (SGB 125-215 E)

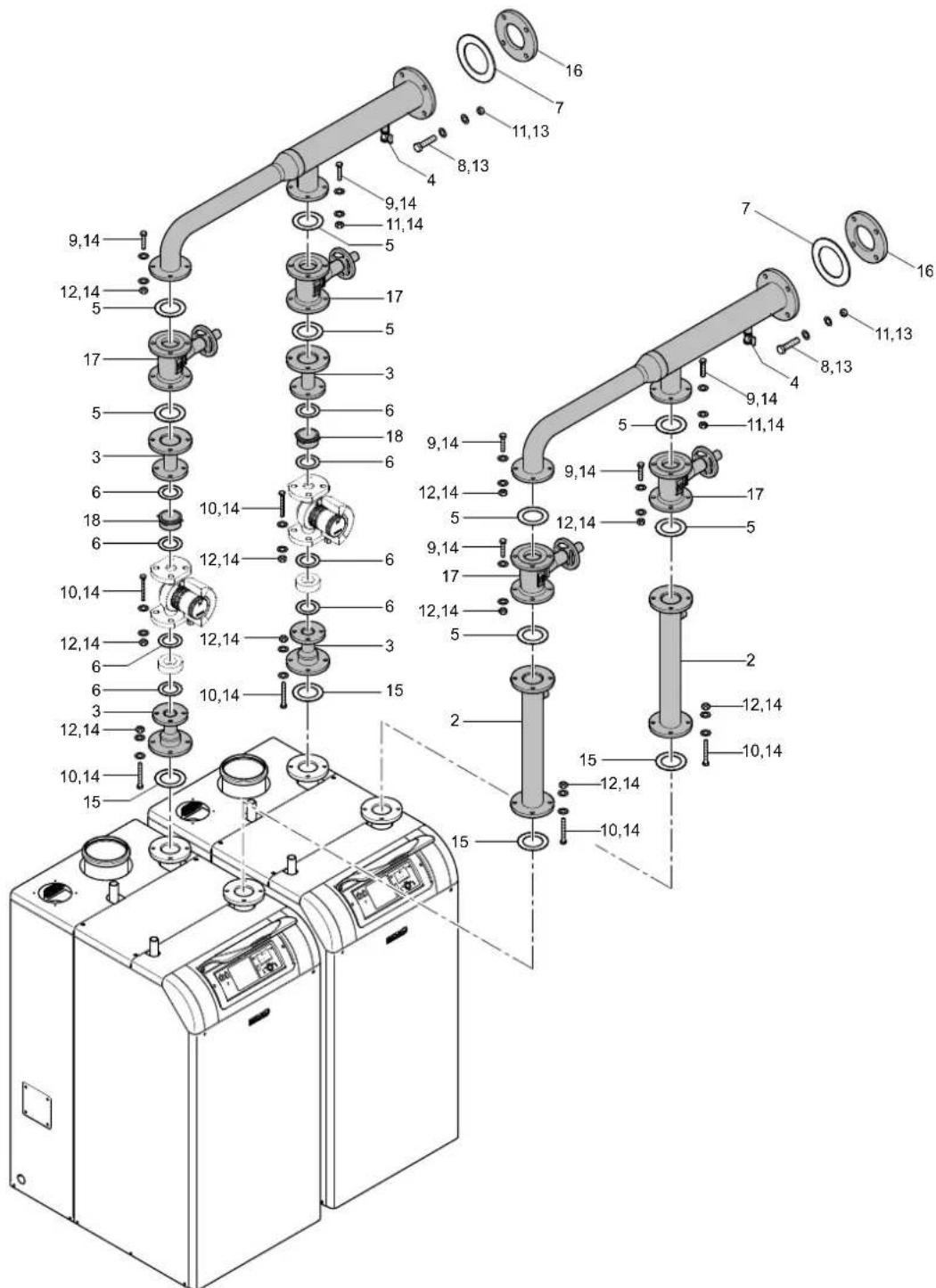

Fig. 1: Montaggio del set per Cascata KB1B SGB E
| Pos. Denominazione Pos. Denominazione | ||
| 1 Collettori di mandata SGB 250 Duo 10 Vite a testa esagonale | M12 x 90 | |
| 2 Flangia di accoppiamento DN 65 11 Dadi esagonali M16 | ||
| 3 Flangia di raccordo DN 65 x DN40 12 Dadi esagonali M12 | ||
| 4 Rubinetto di scarico 1/2" 13 Rondella B17 | ||
| 5 Guarnizioni piano DN 65 14 Rondella B13 | ||
| 6 Guarnizioni piano DN 40 15 Guarnizioni di gomma | ||
| 7 Guarnizioni piano DN 80 16 Flangia DN 80 | ||
| 8 Vite a testa esagonale M16 x 60 17 Rubinetto di chiusura DN | 65 | |
| 9 Vite a testa esagonale M12 x 55 18 Valvola di ritegno DN 40 |
Montare i componenti riportati nella tabella secondo Fig. 1.
Avvertenza: I rubinetti di chiusura, le valvole di non ritorno e le pompe rappresentati con linea tratteggiata non sono compresi nella dotazione di fornitura.
3.2 Dimensioni totali KB1 SGB E

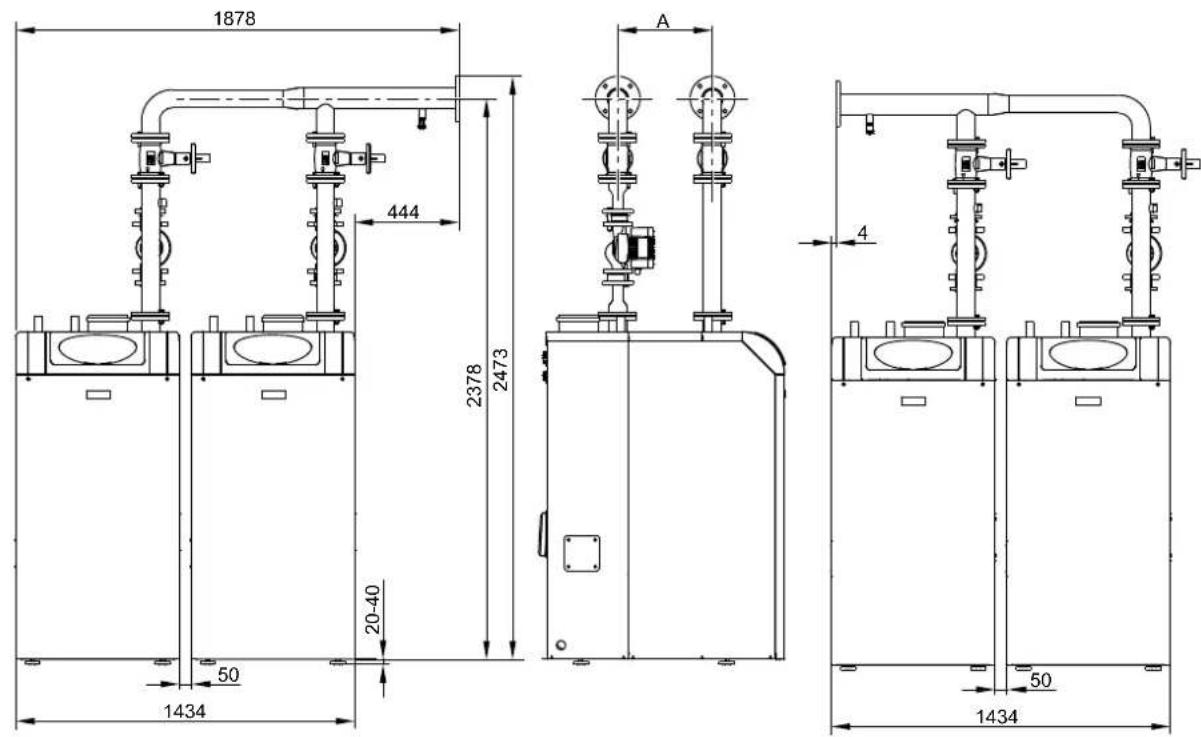

Fig. 2: Dimensioni totali KB1 SGB E
| Modello SGB 12 | 5 E SGB 170 E SGB 21 | 5 E | |
| misura A 401 40 | 1 514 |
3.3 Montaggio del set per cascata KB2 SGB E (SGB 260-300 E)

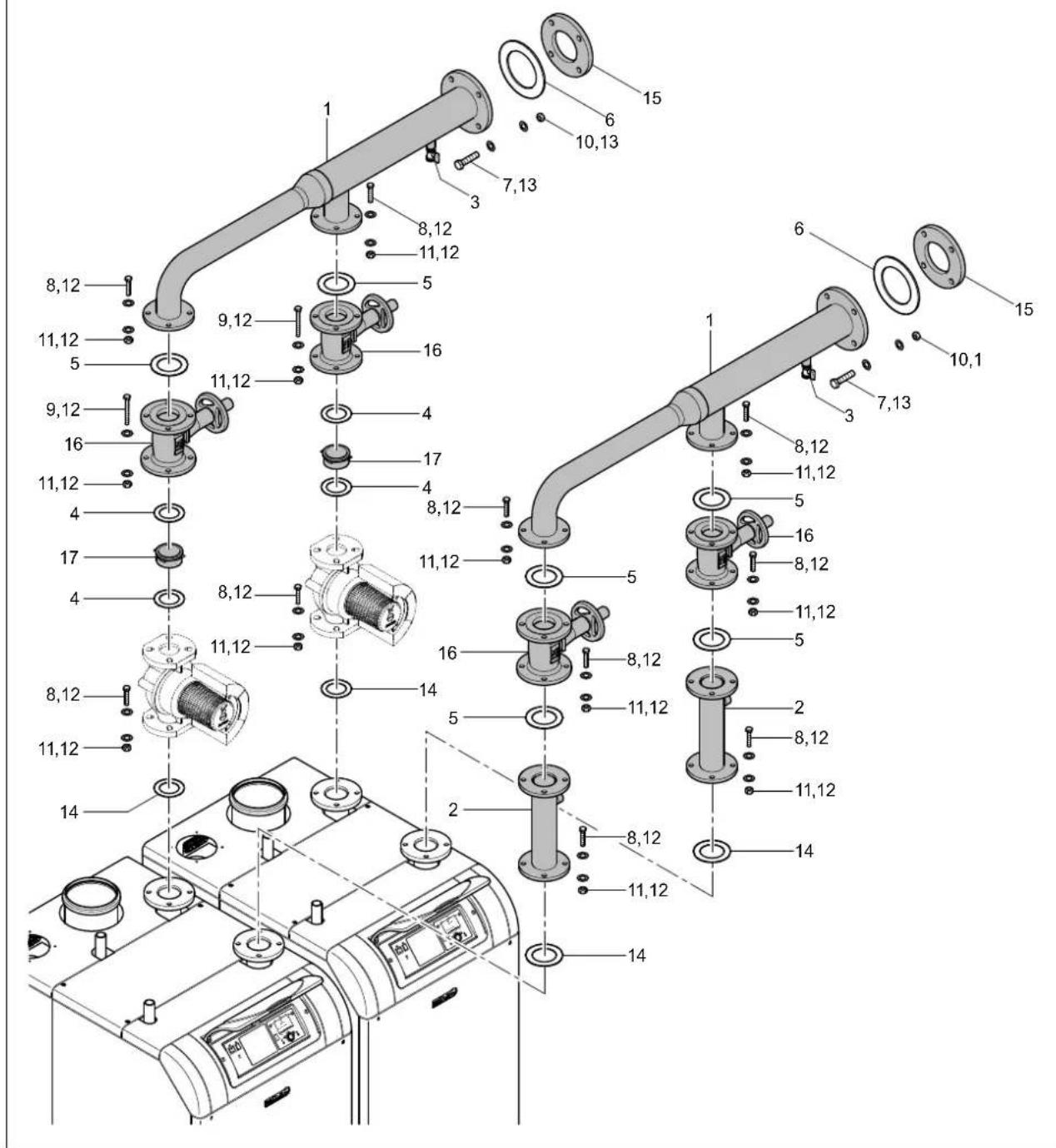

Fig. 3: Montaggio del set per Cascata KB2 SGB E
| Pos. | Denominazione Pos. Denominazione | ||
| 1 | Collettori di mandata SGB 600 Duo 9 Vite a testa esagonale M12 x 100 | ||
| 2 | Flangia di accoppiamento DN 65 10 Dadi esagonali M16 | ||
| 3 | Rubinetto di scarico 1/2" 11 Dadi esagonali M12 | ||
| 4 | Guarnizioni piane DN 50 12 Rondella B13 | ||
| 5 | Guarnizioni piane DN 65 13 Rondella B17 | ||
| 6 | Guarnizioni piane DN 100 14 Guarnizioni di gomma | ||
| 7 | Vite a testa esagonale M16 x 60 15 Flangia DN 100 | ||
| 8 | Vite a testa esagonale M12 x 60 |
Montare i componenti riportati nella tabella secondo Fig. 3.
Avvertenza: I rubinetti di chiusura, le valvole di non ritorno e le pompe rappresentati con linea tratteggiata non sono compresi nella dotazione di fornitura.
3.4 Dimensioni totali KB2 SGB E

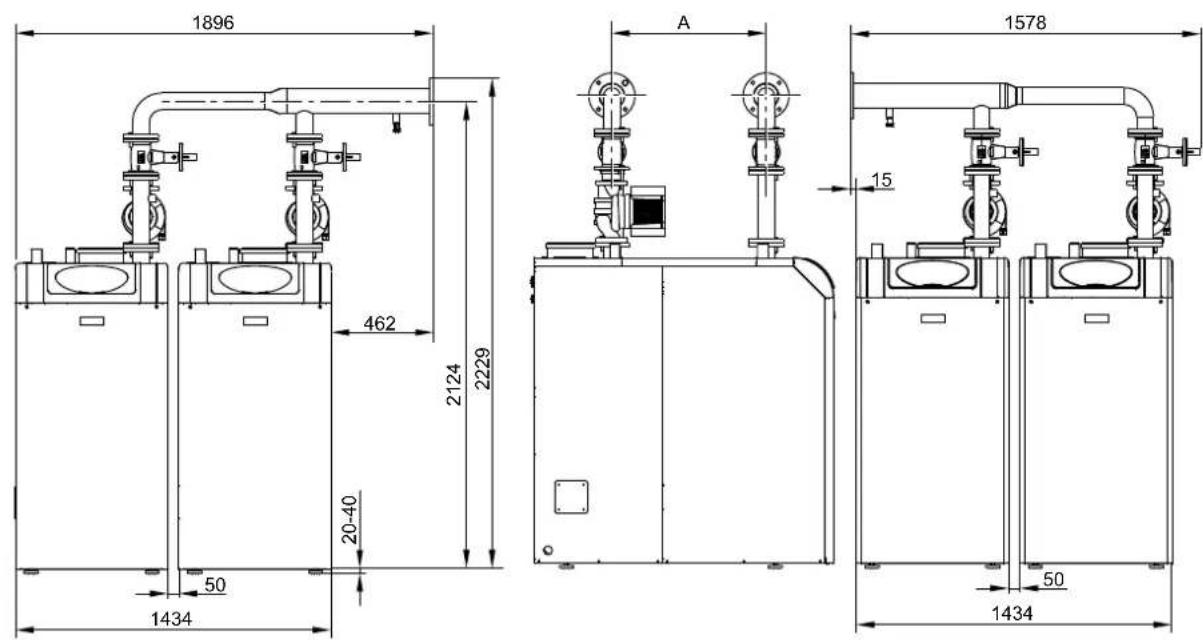

Fig. 4: Dimensioni totali KB2 SGB E
| Modello SGB 260 E SGB 300 E | ||
| misura A 607 | 700 |
