Producttype	Telescoopstralenbuis
Merk	Kärcher
Model	TLA 4
Categorie	Accessoire voor hogedrukreiniger
Compatibiliteit	Kärcher Home & Garden hogedrukreinigers K2 tot K7
Max. scharnierhoek	180°
Aantal telescoopbuizen	2
Vergrendelingsmechanisme buizen	Ontgrendelknop
Hoekverstelling	Verstelhendel
Meegeleverde sproeiers	Witte hogedruksproeier (voor K6/K7) en bruine (voor K2 tot K5)
Max. watertemperatuur	60 °C
Bevestiging aan pistolgreep	Klittenband
Slangaansluiting	Door vastklikken in de behuizing van de handgreep
Gebruik	Huishoudelijk, niet commercieel
Belangrijkste veiligheidsinstructies	Houd personen en objecten op afstand, niet gebruiken op een ladder, schakel de stroom uit na gebruik
Symbolen op het apparaat	Algemene waarschuwing, hoog terugslagrisico
Onderhoud	Reinig na gebruik, bewaar ingeschoven en opgevouwen
Opslag	Buizen ingeschoven en opgevouwen
Inhoud van de levering	Straalbuis, slang, clips, klittenband, sproeiers
Garantie	Volgens landelijke voorwaarden, materiaal- of fabricagefouten
Vervangingsonderdelen	Verkrijgbaar op www.kaercher.com
Milieubescherming	Verpakking recyclebaar, apparaat niet bij het huisvuil gooien

Veelgestelde vragen - TLA 4 Kärcher

Hoe monteer ik de sproeier op de straalbuis?

Draai de sproeierbevestigingsclip los, plaats de juiste sproeier (wit voor K6/K7, bruin voor K2-K5) en plaats de clip terug. Zie afbeelding B in de handleiding.

Welke sproeier moet ik gebruiken met mijn K4-reiniger?

Gebruik voor een Kärcher K4 de bruine hogedruksproeier. De witte sproeier is alleen voor de modellen K6 en K7.

Hoe stel ik de lengte van de telescoopbuis in?

Houd de ontgrendelknop ingedrukt, trek de buis uit tot de gewenste lengte en laat de knop los. Doe hetzelfde voor de tweede buis indien nodig. Zie afbeelding F.

Hoe stel ik de hoek van de straalbuis in?

Duw de verstelhendel naar de buis en houd deze vast, beweeg vervolgens één buis ten opzichte van de andere om de gewenste hoek in te stellen (tot 180°). Laat de hendel los. Zie afbeelding G.

Hoe sluit ik de slang aan op de pistolgreep?

Druk de slangadapter in de behuizing van de pistolgreep en draai deze tot hij vastklikt. Zie afbeelding E.

Hoe gebruik ik de straalbuis veilig?

Zorg ervoor dat het reinigingsgebied vrij is, gebruik de straalbuis nooit op een ladder en schakel de hogedrukreiniger altijd uit na gebruik. Lees de volledige veiligheidsinstructies in de handleiding.

Hoe reinig en onderhoud ik de straalbuis?

Reinig de straalbuis na gebruik met helder water. Schuif voor opslag de telescoopbuizen in en vouw het scharnier dicht. Gebruik geen agressieve producten.

Hoe berg ik de straalbuis op na gebruik?

Beëindig het gebruik, laat de restdruk ontsnappen, schuif de telescoopbuizen in en vouw het geheel op. Bewaar de straalbuis op een droge, vorstvrije plaats.

Welke hogedrukreinigers zijn compatibel?

De telescoopstraalbuis TLA 4 is compatibel met alle Kärcher Home & Garden hogedrukreinigers uit de klassen K2 tot K7. Het is niet ontworpen voor commercieel gebruik.

Waar vind ik vervangingsonderdelen?

Originele vervangingsonderdelen en accessoires zijn verkrijgbaar op www.kaercher.com of bij uw Kärcher-dealer.

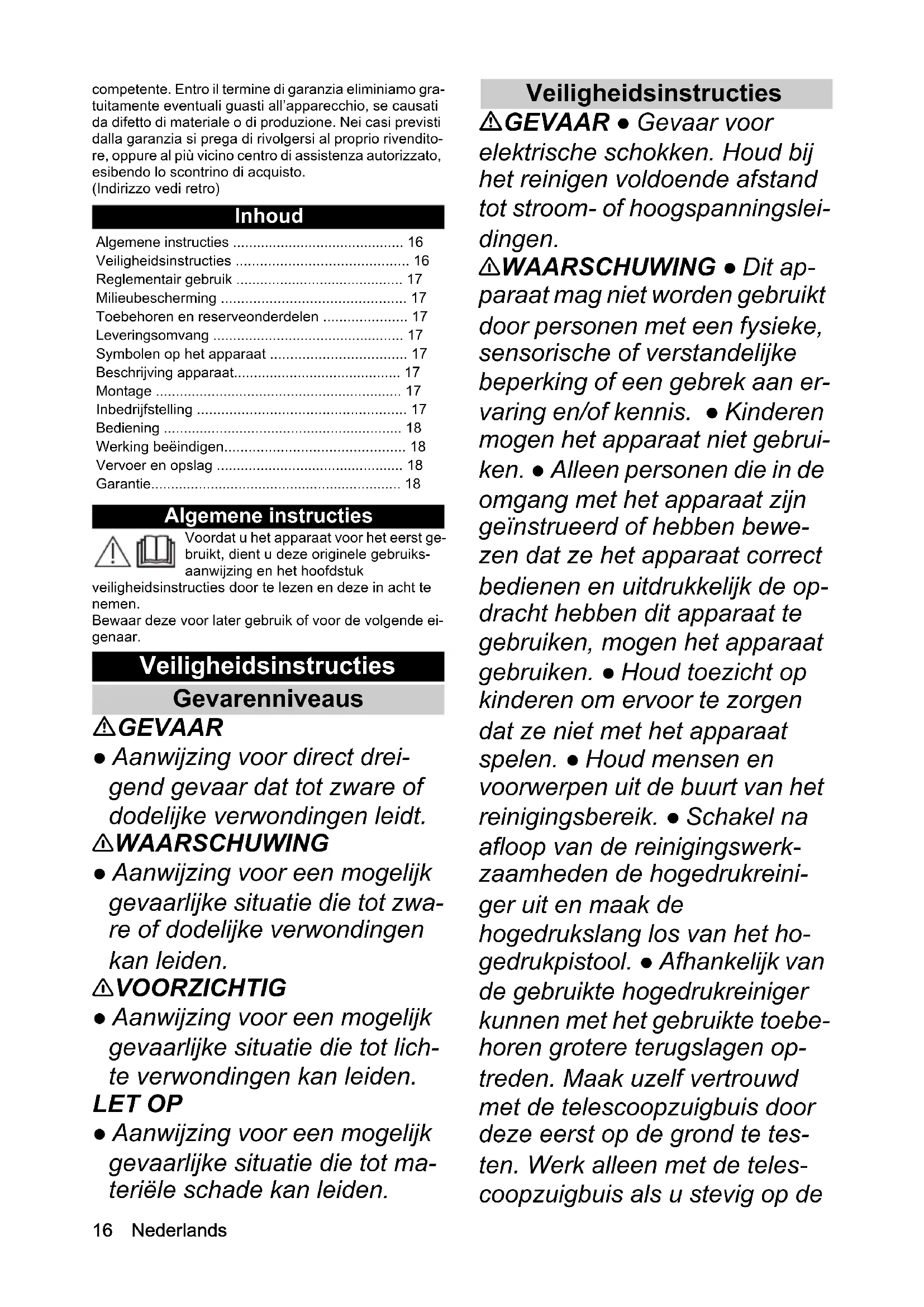

GEBRUIKSAANWIJZING TLA 4 Kärcher

Algemene instructies .... 16

Veiligheidsinstructies 16

Toebehoren en reserveonderdelen 17

Leveringsomvang 17

Symbolen op het apparaat 17

Beschrijving apparaat.... 17

Montage 17

Inbedrijfstelling 17

Bediening 18

Werking beëindigen.... 18

Vervoer en opslag 18

Garantie.... 18

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en het hoofdstuk

veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar deze voor later gebruik of voor de volgende eigenaar.

Veiligheidsinstructies

Gevarenniveaus

⚠️ GEVAAR

- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

⚠ WAARSCHUWING

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

⚠ VOORZICHTIG

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

Veiligheidsinstructies

⚠ GEVAAR • Gevaar voor elektrische schokken. Houd bij het reinigen voldoende afstand tot stroom- of hoogspanningsleidingen.

⚠ WAARSCHUWING • Dit apparaat mag niet worden gebruikt door personen met een fysieke, sensorische of verstandelijke beperking of een gebrek aan ervaring en/of kennis. • Kinderen mogen het apparaat niet gebruiken. • Alleen personen die in de omgang met het apparaat zijn geïinstrueerd of hebben bewezen dat ze het apparaat correct bedienen en uitdrukkelijk de opdracht hebben dit apparaat te gebruiken, mogen het apparaat gebruiken. • Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. • Houd mensen en voorwerpen uit de buurt van het reinigingsbereik. • Schakel na afloop van de reinigingswerkzaamheden de hogedrukreiniger uit en maak de hogedrukslang los van het hogedrukpistool. • Afhankelijk van de gebruikte hogedrukreiniger kunnen met het gebruikte toebehoren grotere terugslagen optreden. Maak uzelf vertrouwd met de telescoopzuigbuis door deze eerst op de grond te testen. Werk alleen met de telescoopzuigbuis als u stevig op de

grond staat. Gebruik de teles- coopzuigbuis nooit op een ladd- der. • Zorg ervoor dat u stevig op de grond staat voordat u de hogedrukstraal activeert.

⚠VOORZICHTIG • Maximale watertemperatuur 60°C (neem de voorschriften van uw hoge-drukreiniger in acht).

Instructie • Neem de veiligheidsinstructies van uw hoge-drukreiniger in acht.

De telescoopstraalbuis kan met alle Kärcher Home & Garden-hogedrukreinigers van de klassen K2 tot K7 worden gebruikt. Deze is niet geschikt voor commercieel gebruik.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een

mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Symbolen op het apparaat

	Algemeen waarschuwinsteken
	Risico op een hogere terugslag

Beschrijving apparaat

Afbeelding A

① Ontgrendelingsknop telescopische buis
② Gewricht
③ Verstelhendel gewricht
④ Bovenste telescopische buis
⑤ Opname voor straalbuis
⑥ Hogedruksproeier, bruin
⑦ Klem voor sproeierbevestiging
⑧ Hogedruksproeier, wit
9 Straalbuis
⑩ Slang telescoopzuigbuis voor aansluiting op het handspuitpistool
⑪ Onderste telescopische buis
12 Klittenbanden
⑬*Handspuitpistool
⑭Houder voor handspuitpistool

De straalbuis, het aanwezige handspuitpistool, de slang van de telescoopzuigbuis en de slang van de hogedruk-reiniger moeten worden gemonteerd voordat het apparaat in gebruik wordt genomen.

Hogedruksproeier op de straalbuis monteren

De sproeier op basis van de gebruikte hogedrukreiniger selecteren.

K 2, K 3, K 4, K 5: Bruine hogedruksproeier gebruiken K 6, K 7: Witte hogedruksproeier gebruiken (is al ge- monteerd).

Afbeelding B

1. Gebruik een kleine schroevendraaier om de klem voor de sproeierbevestiging van onderaf los te maken en te verwijderen.
2. De hogedruksproeier die niet nodig is eruit trekken.
3. De gewenste hogedruksproeier op basis van de gebruikte hogedrukreiniger selecteren en indrukken.
4. De klem plaatsen en de hogedruksproeier vastzetten.

Straalbuis monteren

Afbeelding C

1. De straalbuis stevig in de adapter steken en deze bevestigen door hem 90° te draaien.

Inbedrijfstelling

Handspuitpistool monteren

1. Het handspuitpistool met de daarop aangesloten slang van de hogedrukreiniger in de houder van de telescoopzuigbuis plaatsen.

Afbeelding D

1. De ene klittenbandstrook over het bovenste deel van het handspuitpistool aantrekken en vastmaken.
2. De andere klittenbandstrook over het achterste deel van het handspuitpistool aantrekken en vastmaken.

Slang van de telescoopzuigbuis op het handspuitpistool aansluiten

Afbeelding E

1. De adapter van de slang in de opname van het handspuitpistool drukken.
2. De slang draaien tot deze vastklikt.

Hogedrukreiniger aansluiten

Instructie

De slang van de hogedrukreiniger moet volgens de gebruiksaanwijzing van de hogedrukreiniger op het handspuitpistool worden aangesloten voordat het pistool in de houder van de telescoopzuigbuis wordt gemonteerd.

Bediening

De telescoopzuigbuis bestaat uit twee individueel uitschuifbare buizen die met een gewricht zijn verbonden. Met behulp van het gewricht kan de telescoopzuigbuis in verschillende hoeken tot maximaal 180° worden vastgezet.

Wanneer de telescopische buis wordt uitgetrokken en de hoek wordt ingesteld, kan de telescoopzuigbuis op de pistoolhouder worden geplaatst.

1. De telescoopzuigbuis op de gewenste lengte instellen.

Afbeelding F

a De ontgrendelingsknop van de telescopische buis indrukken en ingedrukt houden.
b De onderste telescopische buis op de gewenste lengte uittrekken.
c De ontgrendelingsknop van de telescopische buis loslaten.
De telescopische buis is vergrendeld.
d Indien nodig de stappen voor de bovenste telescopische buis herhalen.

1. De hoek van de telescopische buis instellen.

Afbeelding G

a De verstelhendel in de richting van de telescopische buis drukken en ingedrukt houden.
b Een buis stevig vasthouden en door de andere buis te bewegen de gewenste hoek instellen.
c De verstelhendel van de telescopische buis los- laten.

1. De hogedrukreiniger in werking zetten, zie gebruiksaanwijzing hogedrukreiniger.
2. De hogedrukreiniger inschakelen, zie ook gebruiksaanwijzing hogedrukreiniger.

Afbeelding H

a De hendel van het handspuitpistool ontgrendelen.

b De hendel van het handspuitpistool indrukken en de reinigingswerkzaamheden starten.

Werking beëindigen

1. De hogedrukreiniger uitschakelen.
2. De watertoevoer naar de hogedrukreiniger onderbreken.
3. Het apparaat drukloos maken.
   a De ontgrendelingsknop van de hendel van het handspuitpistool indrukken.
   b De hendel van het handspuitpistool indrukken om de resterende druk in het systeem vrij te geven.
4. De slang van de telescoopzuigbuis in de opname van het handspuitpistool indrukken, draaien en eruit nemen.

Afbeelding H

Afbeelding I

1. De klittenbandstroken losmaken en het handspuitpistool met de aangesloten slang van de hogedrukreiniger uit de houder verwijderen.

Vervoer en opslag

⚠VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging

Neem bij het transport en de opslag het gewicht van het apparaat in acht.

LET OP

Lengte van de telescoopzuigbuis

Bewaar en vervoer de telescoopzuigbuis uitsluitend opgevouwen en met ingeschoven telescopische buizen.

1. De werking beëindigen, zie hoofdstuk Werking beëindigen

2. De telescopische buis inschuiven.

Afbeelding J

a De ontgrendelingsknop indrukken en ingedrukt houden.
b De telescopische buis tot aan de aanslag inschui- ven.
c De ontgrendelingsknop loslaten.

1. Indien nodig de stappen voor de 2e telescopische buis herhalen.

2. De telescoopzuigbuis samenvouwen.

Afbeelding K

a De verstelhendel indrukken en ingedrukt houden.
b De onderste telescopische buis vasthouden en de bovenste telescopische buis naar de onderste telescopische buis klappen.
c De verstelhendel loslaten.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

(adres zie achterzijde)
