GEBRUIKSAANWIJZING Flow HG800P Eurom

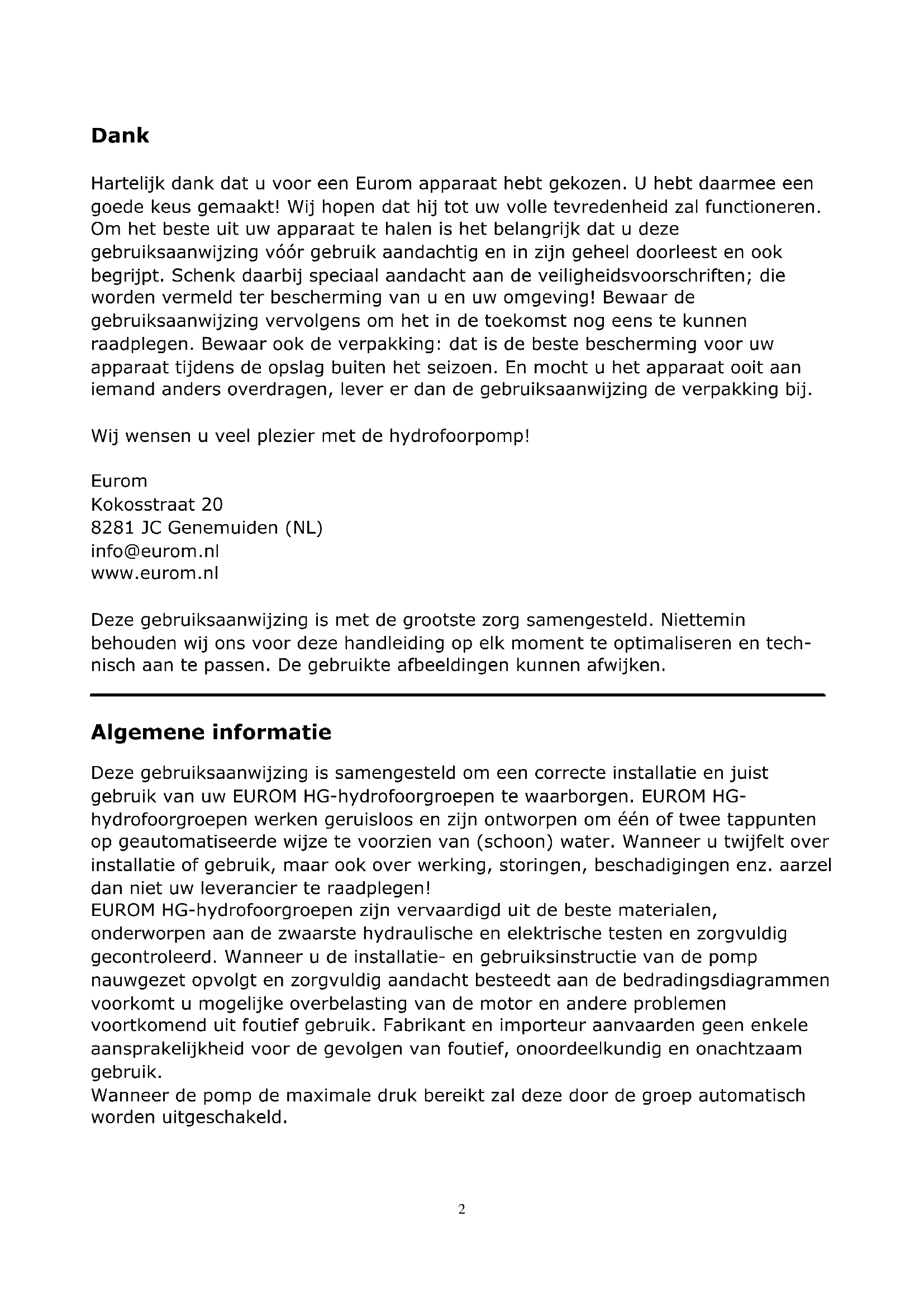

Gebruiksaanwijzing (NE) (pag. 2)
Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.
Wij wensen u veel plezier met de hydrofoorpomp!
Eurom
Kokosstraat 20
8281 JC Genemuiden (NL)
info@eurom.nl
www.eurom.nl
Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.
Algemene informatie
Deze gebruiksaanwijzing is samengesteld om een correcte installatie en juist gebruik van uw EUROM HG-hydrofoorgroepen te waarborgen. EUROM HG-hydrofoorgroepen werken geruisloos en zijn ontworpen om één of twee tappunten op geautomatiseerde wijze te voorzien van (schoon) water. Wanneer u twijfelt over installatie of gebruik, maar ook over werking, storingen, beschadigingen enz. aarzel dan niet uw leverancier te raadplegen!
EUROM HG-hydrofoorgroepen zijn vervaardigd uit de beste materialen, onderworpen aan de zwaarste hydraulische en elektrische testen en zorgvuldig gecontroleerd. Wanneer u de installatie- en gebruiksinstructie van de pomp nauwgezet opvolgt en zorgvuldig aandacht besteedt aan de bedradingsdiagrammen voorkomt u mogelijke overbelasting van de motor en andere problemen voortkomend uit foutief gebruik. Fabrikant en importeur aanvaarden geen enkele aansprakelijkheid voor de gevolgen van foutief, onoordeelkundig en onachtzaam gebruik.
Wanneer de pomp de maximale druk bereikt zal deze door de groep automatisch worden uitgeschakeld.
| Type | HG800P | HG1200R |
| Vermogen | 800W | 1200W |
| Capaciteit max. | 53 l/m | 63 l/m |
| Opvoerhoogte max. | 40m | 48m |
| Aanzuighoogte max | 8m | 8m |
| Aansluitingen | 1” – 1” | 1” – 1” |
| Aansluitspanning | 230V-50Hz | 230V-50Hz |
| Inhoud drukvat | 19 liter | 24 liter |
| Pomphuis | kunststof | RVS |
| Gewicht | 12,2 kg | 14,6 kg |
De unit dient te worden geïnstalleerd op een overdekte, maar goed geventileerde plaats. Deze plaats moet onder alle omstandigheden droog blijven; zorg zonodig voor waterafvoermogelijkheden.
De pomp, waar het drukvat op gemonteerd is, mag niet aangesloten zijn op de waterleiding. Dat kan namelijk consequenties hebben voor de waterdruk, ook van aangrenzende percelen. Bovendien is de tank van de hydrofoorgroep niet geschikt voor drinkwater.
De groep kan verder met elke bron worden verbonden die voldoende wateropbrengst levert. Zie verder de installatie-diagrammen. Het niet in acht
nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installatie tot gevolg hebben!
Afvoerbuizen
De diameter van de buizen die het water afvoeren dient gelijk aan of groter dan de diameter van de pompuitgang te zijn. De buizen/slangen moeten geen druk tegenhouden en dienen op waterdichtheid te worden gecontroleerd. Het niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de installatie tot gevolg hebben!
Elektrische aansluiting

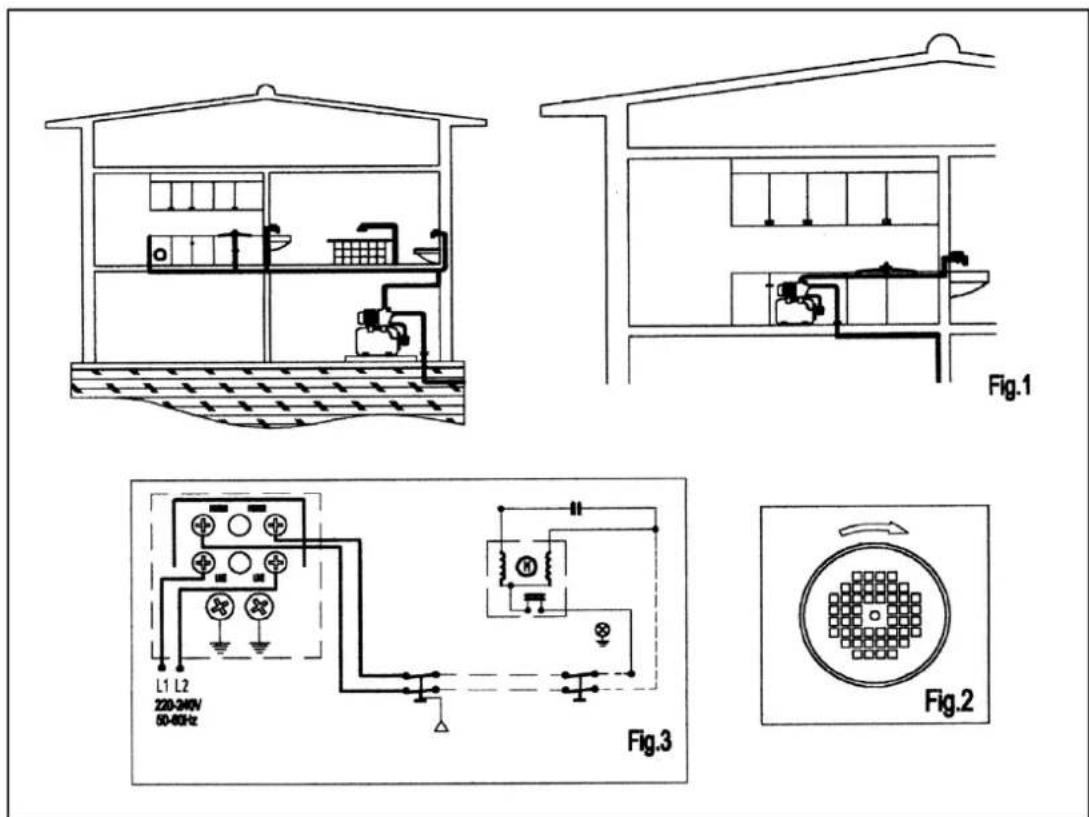

Zorg er te allen tijde voor dat alle verbindingen en aansluitingen tussen het elektriciteitsnet (of andere spanningsbron) en de hydrofoorgroep correct en onbeschadigd zijn. Dat geldt ook voor de kabels en draden van en in de hydrofoorgroep. Zie voor de correcte aansluiting het bedradingsdiagram (fig. 3). Het apparaat dient te worden aangesloten op een geaard stopcontact.
De beveiliging van de installatie dient voorzien te zijn van een aardlekschakelaar van 30 mA. De stroomkabel moet voldoen aan de EEC-normen of van het type H07RN-F (VDE0620) zijn. Het niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installatie tot gevolg hebben en levert gevaar voor elektrische schokken op!
Controles voor het opstarten
Voordat u de pomp voor de eerste keer opstart dient u zich ervan te overtuigen dat:
√ voltage en frequentie van de stroombron overeenkomen met de specificaties op het typeplaatje van de hydrofoorgroep
√ de as van de pomp vlot en vrij draait
√ het pomplichaam volledig is gevuld met water; schroef daartoe de desbetreffende voedingsplug (bovenop het pomphuis) open en vul de pomp.
DE POMP MAG NOOIT DROOG LOPEN!
Zie verder de installatiediagrammen. Het niet in acht nemen van de bovenvermelde voorschriften kan schade aan de pomp en de hele installatie tot gevolg hebben!
Starten
Open alle doorgangskleppen in de aanzuig- en afvoerleidingen. Schakel de stroom in en de pomp zal automatisch starten. Terwijl u dit doet dient het tappunt open te staan om eventuele lucht in het systeem de gelegenheid te geven te ontsnappen. Sluit hierna de kraan en de groep zal zichzelf uitschakelen wanneer de maximale pompdruk is bereikt. Als de hydrofoorgroep niet werkt, geen druk opbouwt of niet uitschakelt, probeer dan eerst de oorzaak van de storing te ontdekken door de storingswijzer te raadplegen.
Onderhoud
Controleer als volgt regelmatig of druk in het drukvat voldoende is:
- Neem de stekker uit het stopcontact
- Draai de kraan open en laat al het water uit het systeem lopen
- Draai aan de achterzijde van het drukvat de zwarte kap af
- Controleer de druk in de ketel met een bandenspanningsmeter, de druk moet 1,7 bar zijn, mocht dit geen 1,7 bar zijn breng deze op druk.
- Plaats alle onderdelen weer terug op de juiste plaats
Verder vraag de EUROM hydrofoorgroep geen specifiek onderhoud. Desalniettemin adviseren wij u de pomp leeg te laten lopen wanneer de pomp langere tijd niet wordt gebruikt. Wanneer het koud is en er kans op vorst bestaat dient u de pomp zeker leeg te laten lopen, omdat hij anders vorstschade oploopt. Vorstschade valt niet onder de garantie! Als de pomp een echt lange periode niet zal worden gebruikt moet hij worden schoongemaakt en opgeborgen op een droge, goed geventileerde plaats.
Storing wijzer
Storing:
De groep schakelt niet automatisch uit: Oorzaak en oplossing 2, 5 of 7
De motor draait maar levert geen water: Oorzaak en oplossing 4 of 5
De druk is onvoldoende: Oorzaak en oplossing 4, 5 of 7
De groep schakelt voortdurend in- en uit: Oorzaak en oplossing 2 of 7
De groep start niet op: Oorzaak en oplossing 3, 6 of 8
Oorzaak en oplossing:
- Controleer de terugslagklep in de zuigslang
- Lekkage bij een kraan. Dicht het lek.
- De pomp is geblokkeerd of vervuild. Reinig de pomp of bel de servicedienst
- Water zit te diep weg. Controleer opvoerhoogte.
- Er wordt lucht aangezogen. Dicht alle aansluitingen en verbindingen nauwgezet af.
- Geen stroom. Controleer de stoppen en de aardlek.
- Lekkage in de afvoerleidingen. Dicht het lek.
- De waterdruk is hoger dan de startdruk van de drukschakelaar; controleer of de startinstellingen correct zijn.
Wanneer er zich andere storingen voordoen dan hierboven vermeld, of wanneer de voorgestelde oplossingen het probleem niet verhelpen, wend u dan tot uw servicedienst.
Verwijdering
Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.
CE-verklaring
Zie pagina 39.
