KÄYTTÖOHJE Flow HG800P Eurom

grundlæggende indstillinger er korrekte. Hvis du oplever andre problemer end dem, der er anført ovenfor, eller hvis de foreslåede løsninger ikke løser problemet, skal du kontakte din kundeservice. Fjernelse Inden for EU betyder dette symbol, at dette produkt ikke må smides væk med det normale husholdningsaffald. Kasserede apparater indeholder værdifulde materialer, der kan og bør genbruges for ikke at skade miljø og helbred med ureguleret affaldsindsamling. Bring derfor kasseret apparatur til dertil angivne indsamlingssteder eller henvend dig til den virksomhed, hvor du købte apparatet. De kan sørge for, at så mange dele af apparatet som muligt genbruges CE-erklæring Se side 39.35 Kiitos Kiitos, että valitsit EUROM-laitteen. Olet tehnyt hyvän valinnan! Toivomme, että se toimii täysin tyytyväisenä. Parhaan hyödyn saamiseksi laitteesta on tärkeää, että luet tämän käyttöohjeen huolellisesti ja kokonaisuudessaan ja ymmärrät myös sen ennen käyttöä. Kiinnitä erityistä huomiota turvallisuusmääräyksiin; jotka on lueteltu suojaamaan sinua ja ympäristöäsi! Tallenna sitten käyttöohjeet tulevaa käyttöä varten. Pidä myös pakkaus: se on paras suoja laitteellesi vuodenaikojen ulkopuolella tapahtuvan varastoinnin aikana. Ja jos siirrät laitteen jollekin toiselle, sisällytä käyttöohjeet ja pakkaukset. Toivotamme sinulle paljon iloa hydroforilaitteesi! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Tämä opas on koottu erittäin huolellisesti. Me varaamme kuitenkin oikeuden optimoida tämä käyttöohje milloin tahansa ja mukauttaa sitä teknisesti. Käytetyt kuvat voivat vaihdella.

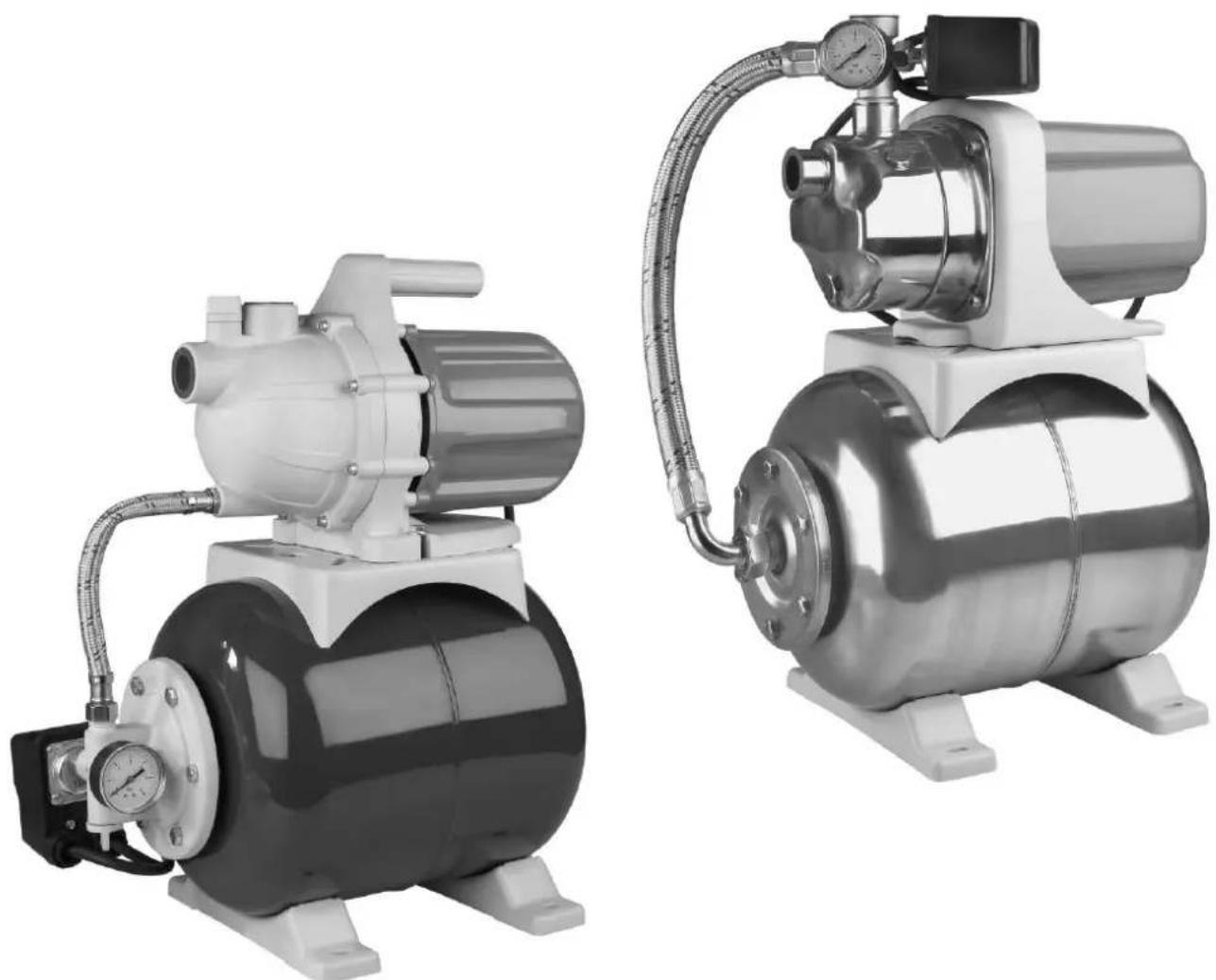

Yleistiedot Tämä ohje on laadittu varmistamaan EUROM HG -hydroforilaitteesi oikea asennus ja käyttö. EUROM HG -hydroforilaitteet toimivat hiljaisesti ja ne on suunniteltu syöttämään vettä yhteen tai kahteen vesipisteeseen (puhtaalla) vedellä automatisoidusti. Jos sinulla on kysyttävää asennuksesta tai käytöstä, sekä toiminnasta, vikatoiminnoista, vaurioista ym., ota yhteyttä laitteen toimittajaan! EUROM HG -hydroforilaitteet on valmistettu korkealaatuisista materiaaleista, joille on tehty tarkat hydrauliikka- ja sähkötestit ja ne on tarkastettu huolellisesti. Kun noudatat huolellisesti pumpun asennus- ja käyttöohjeita ja kiinnität erityistä huomiota kytkentäkaavioihin, vältetään moottorin ylikuormitus ja muut väärästä käytöstä aiheutuvat ongelmat. Valmistaja eikä maahantuoja ota vastuuta väärän, epäasianmukaisen ja huolimattoman käytön seurauksista. Kun pumppu saavuttaa maksimipaineen, kojeisto sammuttaa sen automaattisesti.36 Tekniset tiedot ja kaaviot Tyyppi HG800P HG1200R Teho 800W 1200W Max. tilavuus 53 l/m 63 l/m Tyhjennyspää max. 40m 48m Imukorkeus max.

Liitännät 1” – 1” 1” – 1” Syöttöjännite 230V-50Hz 230V-50Hz Paineastian tilavuus 19 litraa 24 litraa Pumpun kotelo muovia Ruostumatonta terästä Paino 12,2 kg 14,6 kg

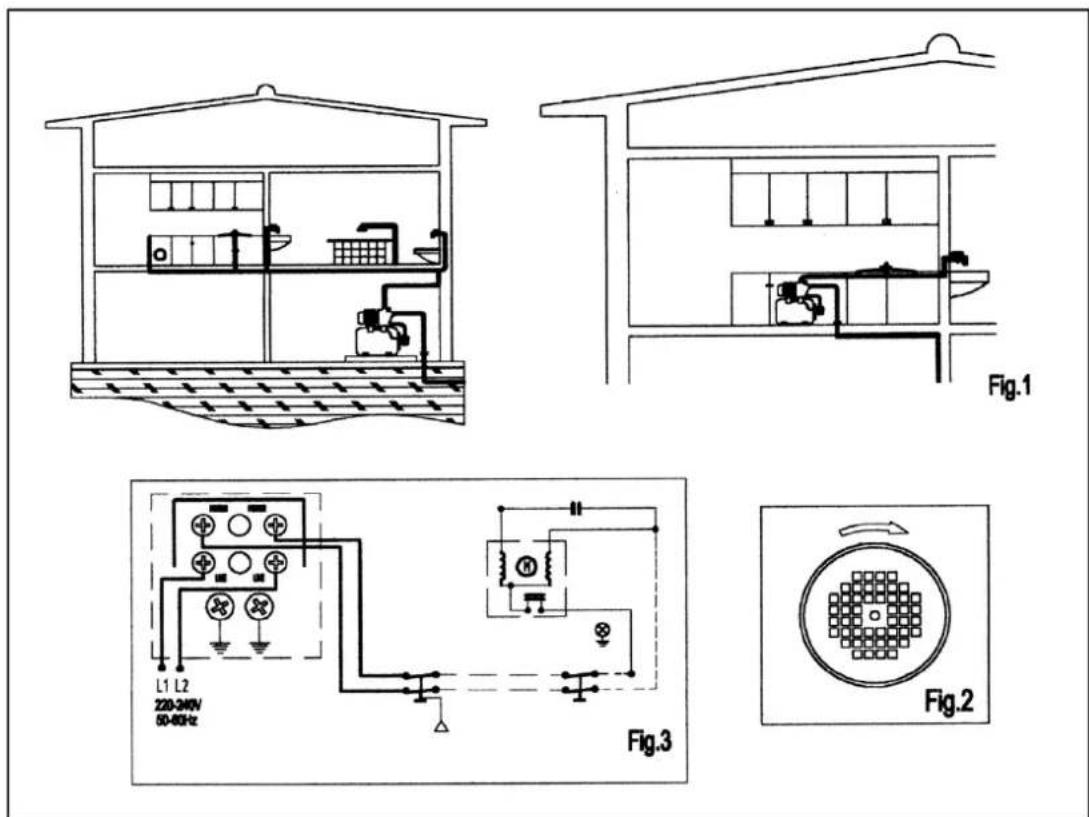

Asennus Laite tulee asentaa suojattuun, mutta hyvin ilmastoituun paikkaan. Tämän paikan on pysyttävä kuivana kaikissa olosuhteissa. Järjestä tarvittaessa vedenpoisto. Pumppua, johon paineastia on asennettu, ei saa kytkeä vedenjakeluun. Tämä voi vaikuttaa vedenpaineeseen, myös viereisissä tiloissa. Hydroforilaitteen säiliö ei myöskään sovellu juomavedelle. Kojeisto voidaan edelleen kytkeä mihin tahansa lähteeseen, joka tarjoaa riittävän veden tuoton. Katso myös asennuskaaviot. Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vaurioitua!37 Tyhjennysputket Vettä tyhjentävien putkien halkaisijan tulee olla yhtä suuri tai suurempi kuin pumpun poistoletkun halkaisija. Putket/letkut eivät saa olla paineistettuja, ja niiden tiiveys täytyy tarkastaa. Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko asennus voivat vaurioitua! Sähköliitännät Varmista aina, että kaikki verkkovirran (tai muun jännitelähteen) ja hydroforilaitteen väliset liitännät ja liittimet ovat oikein tehtyä ja ehjiä. Tämä koskee myös hydroforilaitteesta lähteviä ja siihen tulevia kaapeleita ja -johtoja. Katso oikea liitäntä kytkentäkaaviosta (kuva 3). Laite täytyy kytkeä maadoitettuun pistorasiaan. Asennuksen turvallisuuden takaamiseksi se täytyy varustaa 30 mA:n maavuotokytkimellä. Virtajohdon täytyy olla ETY-standardien mukainen tai tyypin H07 RN-F (VDE0620) mukainen. Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vaurioitua ja siitä aiheutuu sähköiskun vaara! Tarkastukset ennen käynnistystä Ennen kuin käynnistät pumppua ensimmäistä kertaa, varmista, että: virtalähteen jännite ja taajuus vastaavat hydroforilaitteen tyyppikilven tietoja pumpun akseli pyörii tasaisesti ja vapaasti pumpun runko on täynnä vettä. Kierrä siihen liittyvä virtapistoke (pumpun päällä) auki ja täytä pumppu. PUMPPU EI SAA KOSKAAN KÄYDÄ KUIVANA! Katso myös asennuskaaviot. Jos edellä mainittuja ehtoja ei noudateta, pumppu ja koko järjestelmä voivat vaurioitua! Käynnistys Avaa kaikki imu- ja poistoputkien virtausventtiilit. Kytke virta päälle ja pumppu käynnistyy automaattisesti. Kun näin tehdään, hanan täytyy olla auki, jotta ilma pääsee pois järjestelmästä. Sen jälkeen sulje hana ja laite sammuu itsestään, kun pumpun maksimipaine on saavutettu. Jos hydroforilaite ei toimi, se ei muodosta painetta tai ei sammu, yritä ensin löytää vian syy vikalistan avulla. Huolto Tarkista säännöllisesti, että paineastian paine on riittävä. Tee seuraavasti: - Poista pistoke pistorasiasta - Avaa hana ja tyhjennä kaikki vesi järjestelmästä - Avaa musta korkki paineastian takana - Tarkista kattilan paine rengaspainemittarilla: paineen tulisi olla 1,7 bar. Ellei se ole, korjaa paine. - Laita kaikki osat takaisin oikeille paikoilleen EUROM-hydroforilaite ei vaadi erityistä huoltoa. Suosittelemme kuitenkin tyhjentämään pumpun, jos sitä ei käytetä pidempään aikaan. Kun on kylmä ja pakkasta voi olla tiedossa, pumppu täytyy tyhjentää, sillä muuten se kärsii pakkasvaurioista. Takuu ei kata jäätymisestä aiheutuneita vaurioita!38 Jos pumppua ei käytetä merkittävästi pidempään aikaan, se täytyy puhdistaa ja varastoida kuivassa, hyvin ilmastoidussa tilassa. Vikalista Vika: Kojeisto ei sammu automaattisesti: Syy ja ratkaisu 2, 5 tai 7 Moottori on käynnissä, mutta ei syötä vettä: Syy ja ratkaisu 4 tai 5 Paine ei riitä: Syy ja ratkaisu 4, 5 tai 7 Kojeisto kytkeytyy päälle ja pois päältä jatkuvasti: Syy ja ratkaisu 2 tai 7 Kojeisto ei käynnisty: Syy ja ratkaisu 3, 6 tai 8 Syy ja ratkaisu:

1. Tarkista imuletkun takaiskuventtiili

2. Vuoto hanassa. Tiivistä vuoto.

3. Pumppu on tukossa tai likainen. Puhdista pumppu tai ota yhteys huoltoon.

4. Vesi on liian syvää. Tarkasta poistopää.

5. Ilmaa imeytyy sisään. Tiivistä kaikki liitännät ja liittimet tiukasti.

6. Ei virtaa. Tarkista pistokkeet ja maasulku.

7. Vuoto tyhjennysputkissa. Tiivistä vuoto.

8. Veden paine on SUUREMPI kuin painekytkimen aloituspaine; tarkista, ovatko

alkuperäiset asetukset oikein. Jos muita kuin yllä mainittuja toimintahäiriöitä ilmenee tai jos ehdotetut ratkaisut eivät ratkaise ongelmaa, ota yhteyttä asiakaspalveluun. Poistaminen EU: ssa tämä symboli tarkoittaa, että tätä tuotetta ei saa hävittää tavallisen talousjätteen mukana. Jätelaitteet sisältävät arvokkaita materiaaleja, joita voidaan ja pitää käyttää uudelleen, jotta sääntelemättömän jätteenkeräyksen avulla ei vahingoiteta ympäristöä ja terveyttä. Siksi vie hävitetyt välineet nimettyyn keräyspisteeseen tai ota yhteyttä yritykseen, josta ostit laitteen. He voivat varmistaa, että mahdollisimman monta laitteen osaa käytetään uudelleen.
