BEDIENUNGSANLEITUNG Flow HG800P Eurom

Bedienungsanleitung (DE) (Seite 12)

Technische gegevens en diagrammen

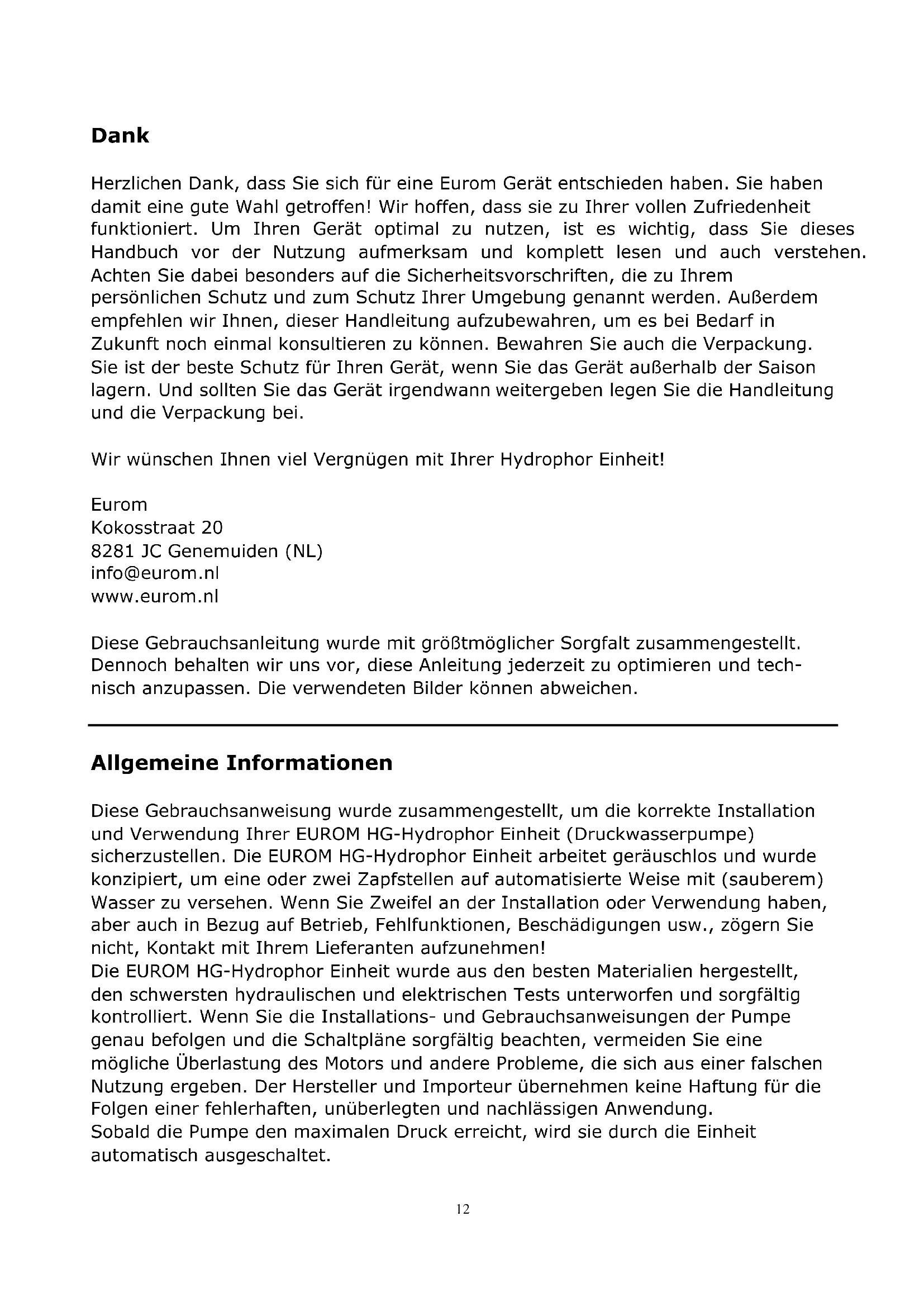

Herzlichen Dank, dass Sie sich für eine Eurom Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit funktioniert. Um Ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie dieses Handbuch vor der Nutzung aufmerksam und komplett lesen und auch verstehen. Achten Sie dabei besonders auf die Sicherheitsvorschriften, die zu Ihrem persönlichen Schutz und zum Schutz Ihrer Umgebung genannt werden. Außerdem empfehlen wir Ihnen, dieser Handleitung aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu können. Bewahren Sie auch die Verpackung. Sie ist der beste Schutz für Ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollten Sie das Gerät irgendwann weitergeben legen Sie die Handleitung und die Verpackung bei.

Wir wünschen Ihnen viel Vergnügen mit Ihrer Hydrophor Einheit!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Diese Gebrauchsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Die verwendeten Bilder können abweichen.

Allgemeine Informationen

Diese Gebrauchsanweisung wurde zusammengestellt, um die korrekte Installation und Verwendung Ihrer EUROM HG-Hydrophor Einheit (Druckwasserpumpe) sicherzustellen. Die EUROM HG-Hydrophor Einheit arbeitet geräuschlos und wurde konzipiert, um eine oder zwei Zapfstellen auf automatisierte Weise mit (sauberem) Wasser zu versehen. Wenn Sie Zweifel an der Installation oder Verwendung haben, aber auch in Bezug auf Betrieb, Fehlfunktionen, Beschädigungen usw., zögern Sie nicht, Kontakt mit Ihrem Lieferanten aufzunehmen!

Die EUROM HG-Hydrophor Einheit wurde aus den besten Materialien hergestellt, den schwersten hydraulischen und elektrischen Tests unterworfen und sorgfältig kontrolliert. Wenn Sie die Installations- und Gebrauchsanweisungen der Pumpe genau befolgen und die Schaltpläne sorgfältig beachten, vermeiden Sie eine mögliche Überlastung des Motors und andere Probleme, die sich aus einer falschen Nutzung ergeben. Der Hersteller und Importeur übernehmen keine Haftung für die Folgen einer fehlerhaften, unüberlegten und nachlässigen Anwendung.

Sobald die Pumpe den maximalen Druck erreicht, wird sie durch die Einheit automatisch ausgeschaltet.

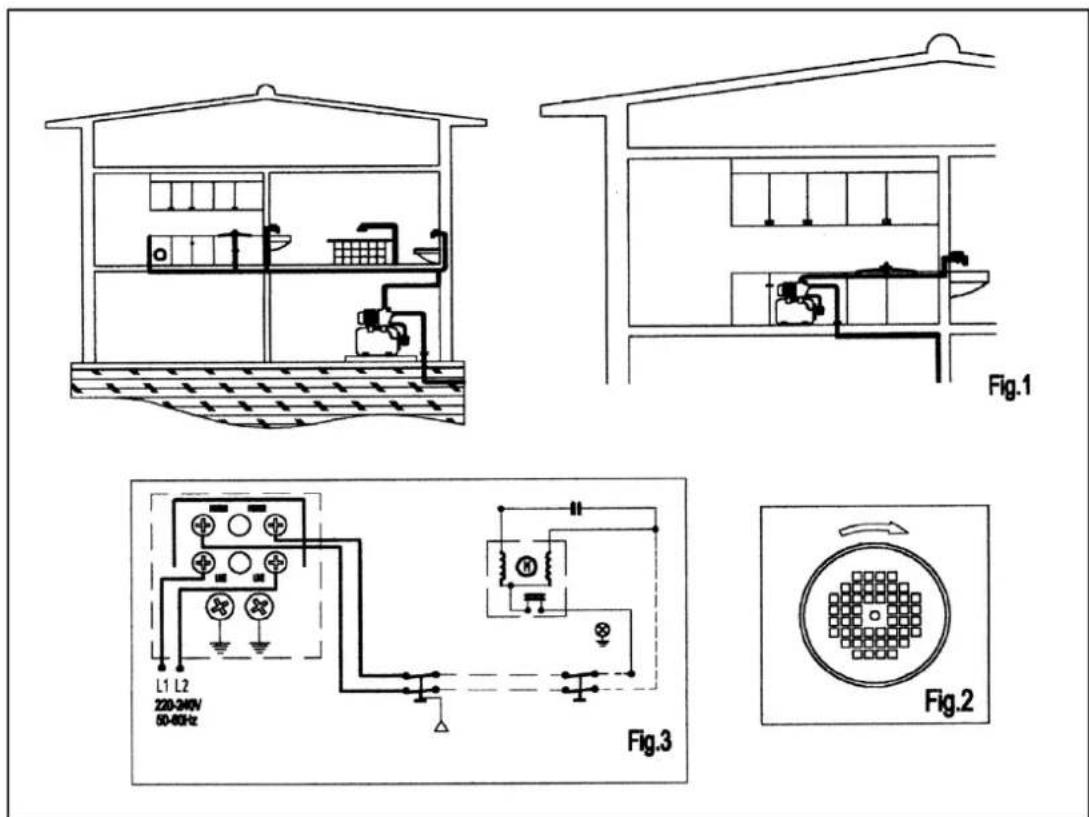

Technische Daten und Diagramme

Typ	HG800P	HG1200R
Leistung	800W	1200W
Kapazität max.	53 l/m	63 l/m
Förderhöhe max.	40m	48m
Ansaughöhe max.	8m	8m
Anschlüsse	1" - 1"	1" - 1"
Anschlussspannung	230V-50Hz	230V-50Hz
Inhalt Druckbehälter	19 Liter	24 Liter
Pumpengehäuse	Kunststoff	Edelstahl
Gewicht	12,2 kg	14,6 kg

Die Einheit muss an einem überdachten, jedoch gut gelüfteten Ort installiert werden. Dieser Ort muss unter allen Umständen trocken bleiben. Sorgen Sie erforderlichenfalls für Wasserabflussmöglichkeiten.

Die Pumpe, an der der Druckbehälter montiert ist, darf nicht an die Wasserleitung angeschlossen sein. Dies kann nämlich Folgen für den Wasserdruck haben, auch auf den von angrenzenden Grundstücken. Außerdem ist der Tank der Hydrophoreinheit nicht für Trinkwasser geeignet.

Die Einheit kann ferner an jede Quelle angeschlossen werden, die eine ausreichende Wasserausbeute liefert. Siehe auch die Installationsdiagramme.

Die Nichtbeachtung der oben genannten Vorschriften kann zur Beschädigung der Pumpe und der gesamten Einheit führen!

Abflussrohre

Der Durchmesser der Rohre, die das Wasser ablassen, sollte gleich oder größer als der Durchmesser des Pumpenauslasses sein. Die Rohre/Schläuche dürfen keinen Druck aufhalten und müssen auf Wasserdichtigkeit kontrolliert werden.

Die Nichtbeachtung der oben genannten Vorschriften kann zur Beschädigung der Pumpe und der gesamten Einheit führen!

Stromanschluss

Stellen Sie immer sicher, dass alle Verbindungen und Anschlüsse zwischen dem Stromnetz (oder einer anderen Spannungsquelle) und der Hydrophor Einheit korrekt und unbeschädigt sind. Dies gilt auch für die Kabel und Leitungen von und in der Hydrophor Einheit. Die korrekte Anschlussweise finden Sie im Schaltplan (Abb. 3). Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Zum Schutz der Anlage muss diese mit einem Erdschlussschalter von 30 mA ausgestattet sein. Das Stromkabel muss den EEC-Normen entsprechen und vom Typ H07RN-F (VDE0620) sein. Die Nichtbeachtung der oben genannten Vorschriften kann zur Beschädigung der Pumpe und der gesamten Einheit führen und birgt das Risiko eines elektrischen Schlags!

Kontrollen vor dem Starten

Stellen Sie vor dem ersten Starten der Pumpe Folgendes sicher:

√ Die Spannung und Frequenz der Stromquelle stimmen mit den Angaben auf dem Typenschild der Hydrophor Einheit überein.
√ Die Achse der Pumpe dreht sich reibungslos und frei.
√ Der Pumpenkörper ist vollständig mit Wasser gefüllt. Schrauben Sie dazu den entsprechenden Verschluss (oben auf dem Pumpengehäuse) auf und füllen Sie die Pumpe.

DIE PUMPE DARF NIEMALS TROCKENLAUFEN!

Weitere Informationen in den Installationsdiagrammen. Die Nichtbeachtung der oben genannten Vorschriften kann zur Beschädigung der Pumpe und der gesamten Einheit führen!

Starten

Öffnen Sie alle Durchgangsventile in den Saug- und Abflussleitungen. Schalten Sie den Strom ein, und die Pumpe wird automatisch starten. Dabei sollte der Zapfpunkt offen sein, damit Luft im System entweichen kann. Schließen Sie den Hahn, und die Einheit wird sich selbst ausschalten, sobald der maximale Pumpendruck erreicht ist. Wenn die Hydrophor Einheit nicht funktioniert, keinen Druck aufbaut oder sich nicht abschaltet, versuchen Sie zunächst, die Fehlerursache anhand der Fehleranzeige zu ermitteln.

Wartung

Kontrollieren Sie wie folgt regelmäßig, ob der Druck im Druckbehälter ausreichend ist:

• Ziehen Sie den Stecker aus der Steckdose
• Drehen Sie den Hahn auf und lassen Sie sämtliches Wasser aus der Einheit herauslaufen.
• Schrauben Sie die schwarze Kappe auf der Rückseite des Druckbehälters ab.
• Überprüfen Sie den Druck im Kessel mit einem Reifendruckmesser. Der Druck sollte 1,7 bar betragen. Wenn er weniger als 1,7 bar beträgt, erhöhen Sie den Druck.
• Befestigen Sie alle Teile wieder an der richtigen Stelle

Ansonsten erfordert die EUROM Hydrophor Einheit keine besondere Instandhaltung.

Nichtsdestotrotz empfehlen wir Ihnen, die Pumpe leerlaufen zu lassen, wenn sie längere Zeit nicht benutzt wird. Wenn es kalt ist und Frostgefahr besteht, müssen Sie die Pumpe entleeren, da sonst Frostschäden entstehen. Frostschäden fallen nicht unter die Garantie!

Wenn die Pumpe sehr lange Zeit nicht benutzt wird, muss sie gereinigt und an einem trockenen, gut belüfteten Ort aufbewahrt werden.

Fehleranzeige

Störung:

Die Einheit schaltet sich nicht automatisch aus: Ursache und Lösung 2, 5 oder 7

Der Motor läuft, liefert jedoch kein Wasser: Ursache und Lösung 4 oder 5

Der Druck ist unzureichend: Ursache und Lösung 4, 5 oder 7

Die Einheit schaltet sich ständig ein- und aus : Ursache und Lösung 2 oder 7

Die Einheit startet nicht: Ursache und Lösung 3, 6 oder 8

Ursache und Lösung:

1. Überprüfen Sie das Rückschlagventil im Saugschlauch
2. Undichte Stelle bei einem Wasserhahn. Dichten Sie die Stelle ab.
3. Die Pumpe ist blockiert oder verschmutzt. Reinigen Sie die Pumpe oder rufen Sie den Kundendienst an

4. Der Wasserstand ist zu niedrig. Kontrollieren Sie die Förderhöhe.

5. Es wird Luft angesaugt. Dichten Sie alle Anschlüsse und Verbindungen gründlich ab.

6. Kein Strom. Überprüfen Sie die Stecker und den Erdschluss.

7. Leckage in den Abflussleitungen. Dichten Sie die Stelle ab.

8. Der Wasserdruck ist höher als der Startdruck des Druckschalters; Überprüfen Sie, ob die Grundeinstellungen korrekt sind.

Wenn andere als die oben genannten Störungen auftreten oder wenn die vorgeschlagenen Lösungen das Problem nicht lösen, wenden Sie sich bitte an Ihren Kundendienst.

Entsorgung

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte daher zu einer dafür vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dafür sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

CE-Deklaration

Sehe Seite 39.
