BRUKSANVISNING Flow HG800P Eurom

pression ; contrôlez si les configurations de départ sont correctes. En cas de panne non répertoriée ci-dessus, ou si les solutions proposées ne résolvent pas le problème, veuillez-vous adressez à votre service d'entretien.21 Élimination Au sein de l’UE, ce symbole indique que ce produit ne peut être éliminé avec les déchets ménagers habituels. D’anciens appareils contiennent des matériaux précieux recyclables, qui doivent être reconditionnés pour ne pas nuire à l’environnement et à la santé humaine par une collecte incontrôlée des déchets. Par conséquent, nous vous prions de déposer vos anciens appareils dans un point de collecte destiné à cet effet ou de vous adresser au fournisseur où vous avez acheté l’appareil. Ce dernier veillera à ce qu’un maximum de pièces de l’appareil soient réutilisées. CE-déclaration Voir page 39.22 Tacka Tack för att du väljer en EUROM enhet. Du har gjort ett bra val! Vi hoppas att han kommer att arbeta till din fulla belåtenhet. För att få ut det bästa av din enhet är det viktigt att du läser och förstår detta instruktionshäfte noggrant och i sin helhet före användning. Ägna särskild uppmärksamhet åt säkerhetsbestämmelser; Som är listade för att skydda dig och din miljö! Håll sedan instruktionshäftet för att konsultera det igen i framtiden. Också hålla förpackningen: det är det bästa skyddet för din enhet under lagring av säsongen. Och om du någonsin överföra enheten till någon annan, vänligen ange instruktionshäftet och förpackningen. Vi önksar dig mycket roligt med pumpautomat ! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Denna handbok har sammanställts med största försiktighet. Ändå förbehåller vi oss rätten att optimera och tekniskt justera dessa bruksanvisningar när som helst. Bilderna som används kan skilja sig åt.

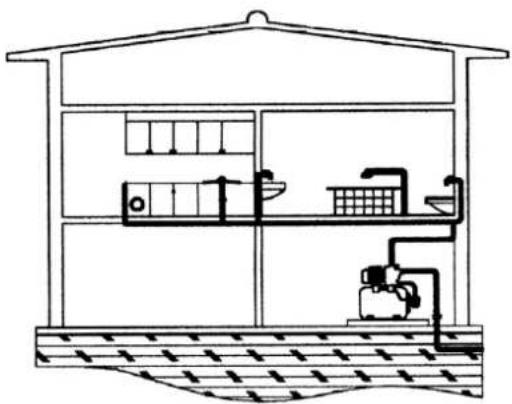

Allmän information Den här instruktionsboken är sammanställd för att säkerställa korrekt installation och användning av din pumpautomat från EUROM HG. Pumpautomater från EUROM HG är tysta i drift och utformade för automatisk tillförsel av (rent) vatten till en eller två tappunkter. Tveka inte att rådgöra med din leverantör om det är något du undrar omkring installation och användning, men även drift, fel, skador osv.! Pumpautomater från EUROM HG tillverkas av de bästa materialen, utsätts för de tuffaste hydrauliska och elektriska testerna och kontrolleras noggrant. Om du följer pumpens installations- och bruksanvisningar noggrant och observerar dess kopplingsscheman så förhindrar du risken för överbelastning av motorn och andra problem till följd av felanvändning. Tillverkaren och importören accepterar inget ansvar för konsekvenserna av felaktig, oförsiktig och vårdslös användning. Pumpen stängs av automatiskt när den når maximalt tryck.23 Teknisk information och diagram Typ HG800P HG1200R Effekt 800 W 1200 W Maxkapacitet 53 l/m 63 l/m Max lyfthöjd 40 m 48 m Max pumphöjd 8 m 8 m Anslutningar 1 tum 1 tum Matningsspänning 230 V - 50 Hz 230 V - 50 Hz Tryckkärlets volym 20 l 24 l Pumphus syntetmaterial rostfritt stål Vikt 12,2 kg 14,6 kg

Installation Enheten ska installeras på en täckt, men väl ventilerad plats. Installationsplatsen måste förbli torr under alla omständigheter; se till att dräneringsmöjlighet finns vid behov. Pumpen som är monterad på trycktanken får inte vara ansluten till vattenledningen. Detta kan få konsekvenser för vattentrycket, även på intilliggande tomter. Detta kan få konsekvenser för vattentrycket, även på intilliggande tomter. Pumpautomaten kan för övrigt anslutas till alla källor som ger tillräcklig vattenförsörjning. Se vidare i installationsdiagrammen. Underlåtenhet att följa24 ovanstående instruktioner kan medföra skada på pumpen och installationen som helhet! Avloppsrör Diametern på avloppssrören måste vara lika med eller större än diametern på pumpens utlopp. Rör/slangar får inte stoppa trycket och måste kontrolleras med avseende på vattentäthet. Underlåtenhet att följa ovanstående instruktioner kan medföra skador på pumpen och installationen! Elanslutning Se hela tiden till att alla förbindningar och anslutningar mellan elnätet (eller annan spänningskälla) och pumpautomaten är korrekta och utan skador. Detta gäller även kablar och ledningstrådar från och inuti pumpautomaten. Se kopplingsschemat (fig. 3). Enheten måste anslutas till ett jordat vägguttag. Installationen ska säkras med en jordfelsbrytare på 30 mA. Strömkabeln måste uppfylla relevanta EU-standarder eller vara av typen H07RN-F (VDE0620). Underlåtenhet att följa ovanstående instruktioner kan medföra skada på pumpen och installationen som helhet, liksom risk för elektriska stötar! Kontroller INNAN START Innan du använder pumpen för första gången måste du se till att: spänning och frekvens från strömkällan överensstämmer med specifikationerna på pumpautomatens typskylt pumpaxeln roterar smidigt och utan hinder pumphuset är helt fyllt med vatten; skruva av locket ovanpå pumphuset och fyll pumpen för att göra det. PUMPEN FÅR ALDRIG TORRKÖRAS! Se vidare i installationsdiagrammen. Underlåtenhet att följa ovanstående instruktioner kan medföra skada på pumpen och installationen som helhet! Start Öppna alla ventiler i in- och utloppsrören. Slå på strömmen så startar pumpen automatiskt. Medan du gör det måste locket vara öppet så att eventuell luft i systemet släpps ut. Stäng sedan kranen så stänger pumpautomaten av sig själv när maximalt pumptryck uppnås. Börja med en felsökning om pumpautomaten inte fungerar, om inget tryck byggs upp eller om pumpautomaten inte stängs av, för att ta reda på orsaken till felet. Underhåll Kontrollera regelbundet enligt följande om tryck i tryckkärlet är tillräckligt: - Ta bort kontakten från vägguttaget - Slå på kranen och töm hela vattnet från systemet - Skruva av det svarta locket på baksidan av tryckkärlet - Kontrollera trycket i pannan med en däcktrycksmätare, trycket måste vara 1,7 bar, om det inte är 1,7 bar trycker du på det.25 - Sätt tillbaka alla delar på rätt plats Dessuto kräver EUROM:s pumpautomat inget särskilt underhåll. Vi råder dig dock att tömma pumpen när den inte ska användas under en längre tid. När det är kallt och risk för frost måste pumpen tömmas eftersom den kommer frostskadas annars. Frostskador täcks inte av garantin! Om pumpen inte ska användas under en riktigt lång tid ska den rengöras och förvaras på en torr, välventilerad plats. Felsökning Fel: Pumpautomaten stängs inte av automatiskt: Orsak och lösning 2, 5 eller 7 Motorn är igång men det kommer inget vatten: Orsak och lösning 4 eller 5 Trycket är otillräckligt: Orsak och lösning 4, 5 eller 7 Pumpautomaten slås på och av kontinuerligt: Orsak och lösning 2 eller 7 Pumpautomaten startar inte: Orsak och lösning 3, 6 eller 8 Orsak och lösning:

1. En ventil är stängd någonstans. Öppna den.

2. Läckage vid en kran eller ventil. Stoppa läckan.

3. Pumpen är blockerad eller förorenad. Rengör pumpen eller ring

4. Vattnet finns på alltför stort djup. Kontrollera lyfthöjden.

5. Luft sugs in. Stäng alla anslutningar och förbindningar noggrant.

6. Ingen ström. Kontrollera proppar och jordfelsbrytare.

7. Läckage i avloppsröret. Stoppa läckan.

8. Vattentrycket är högre än tryckvaktens starttryck; kontrollera att

startinställningarna är korrekta. Vänd dig till din kundtjänst vid andra fel än de ovannämnda eller när de föreslagna lösningarna inte löser problemet. Avfallshantering Inom EU innebär denna symbol att produkten inte få kastas som vanliga hushållssopor. Gammal utrustning innehåller värdefulla material, lämpligt för recycling. Dessa material bör göras tillgänglig för återvinning för att förhindra negativ påverkan på hälsa och miljö p.g.a. okontrollerad sophämtning. Vänligen lämna därför gammal utrustning till därför avsedda insamlingsställen. Alternativt, kontakta den ursprungliga leverantören som kan se till att så många komponenter som möjligt kan återvinnas.
