Producttype	Hogedrukreiniger
Merk	Eurom
Model	Force 1400
Vermogen	1400 W
Maximale druk	100 bar
Maximaal debiet	400 L/u
Voeding	230 V ~ 50 Hz
Afmetingen (L x B x H)	30 x 30 x 50 cm
Gewicht	7,5 kg
Kabellengte	5 m
Slanglengte	6 m
Motortype	Elektrische inductiemotor
Belangrijkste functies	Hogedrukreiniging, zeepzuiging, verstelbare spuitmond
Onderhoud en reiniging	Waterfilter spoelen, pomp ontluchten na gebruik, vorstvrij opslaan
Veiligheid	Automatische uitschakeling, veiligheidsklep, antivriesbeveiliging
Reserveonderdelen en repareerbaarheid	Pistool, lans, slang, afdichtingen verkrijgbaar via klantenservice
Algemene informatie	Geluidsniveau 85 dB(A), beschermingsklasse IPX5

Veelgestelde vragen - Force 1400 Eurom

Hoe gebruik ik het reinigingsmiddel?

Vul het reinigingsmiddelreservoir, gebruik dan het lagedruk mondstuk om het product aan te brengen. Spoel daarna af met hoge druk.

Kan ik warm water gebruiken?

Nee, dit apparaat is alleen ontworpen voor koud water (max 40°C). Warm water kan de pomp beschadigen.

Wat te doen als de druk daalt?

Controleer het waterinlaatfilter, de aansluitingen en de spuitmond. Als het probleem aanhoudt, ontlucht de lucht uit het circuit.

Hoe ontlucht ik de pomp?

Koppel de lans los, start het apparaat zonder druk gedurende 30 seconden totdat het water zonder bellen stroomt.

Wat is de maximale druk?

De maximale druk is 100 bar. Overschrijd deze waarde niet om schade aan oppervlakken te voorkomen.

Hoe bewaar ik het apparaat in de winter?

Laat al het restwater weglopen, leeg de pomp door het apparaat kort te laten draaien zonder watertoevoer. Vorstvrij opslaan.

Kan ik een verlengsnoer gebruiken?

Ja, met een verlengsnoer met een minimale doorsnede van 1,5 mm² en geschikt voor buitengebruik. Rol het volledig uit om oververhitting te voorkomen.

Welke accessoires worden meegeleverd?

De set bevat een pistool, een verstelbare lans, een hogedrukslang, een reinigingsmiddelreservoir en een roterende spuitmond.

Hoe reinig ik het waterfilter?

Verwijder het filter bij de waterinlaat, spoel het af met schoon water. Plaats het terug. Een verstopt filter vermindert het debiet.

Het apparaat stopt vanzelf, is dat normaal?

Ja, het automatische uitschakelsysteem schakelt de motor uit wanneer de trekker wordt losgelaten om energie te besparen.

GEBRUIKSAANWIJZING Force 1400 Eurom

Gebruiksaanwijzing (NE) (pag. 3)

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.

Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij.

Wij wensen u veel plezier met de Force 1200 of Force 1400!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze handleiding is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Verklaring symbolen op de machine

	Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf.
	Vorstvrij opbergen

Technische gegevens

Model	Force 1200	Force 1400
Aansluitspanning	AC 220-240V, 50Hz	AC 220-240V, 50Hz
Opgenomen vermogen	1200 Watt	1400W
Max. druk	9MPa (90 bar)	10MPa (100 bar)
Werkdruk	60 bar	70 bar
Waterverbruik	330 l/h	330 l/h
Max. druk waterinvoer	0,7MPa (7 bar)	0,7MPa (7 bar)
Lengte hd-slang	3 meter	5 meter
Watertemperatuur	0-40°C	0-40°C
Automatische start-stop	+	+
Beschermingsklasse	II	II
Beschermingsgraad	IPX5	IPX5
Geluidsniveau	77 dB(A)	77 dB(A)
Afmetingen	20 x 25 x 42 cm	24,5 x 26,5 x 68 cm
Gewicht	4,1 kg	4,35 kg

Technische wijzigingen voorbehouden

Belangrijke veiligheidsregels

1. Controleer voor elk gebruik uw apparaat (incl. kabel, stekker, slang en spuitpistool) op zichtbare beschadigingen. Neem een apparaat dat beschadigd is of de laatste keer niet probleemloos functioneerde niet in gebruik maar biedt het uw leverancier aan ter reparatie/vervanging.
2. De aansluitspanning en frequentie, die op het apparaat zijn vermeld, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installatie dient goedgekeurd (IEC 60364-1) te zijn en beveiligd met een aardlekschakelaar (max. 30 mA). Breng nooit wijzigingen aan op stekker of stopcontact om het passend te maken! Gebrekkigheden in de elektrische aansluiting kunnen tot een schok leiden!
3. Wanneer een verlengkabel onvermijdelijk is, gebruik dan een kabel van voldoende dikte: 1 mm ² voor kabels tot 12,5 meter, 1,5 mm ² voor kabels tot 20 meter en 2,5 mm ² voor kabels tot 30 meter. Rol de kabel tijdens het gebruik helemaal af, om oververhitting te voorkomen. De contrastekker moet waterdicht zijn en de aansluiting dient droog te worden gehouden en mag niet op de grond liggen. Gebrekkige verlengkabels zijn gevaarlijk!
4. Neem de grootste zorgvuldigheid in acht wanneer het apparaat wordt gebruikt in een omgeving waar zich kinderen, personen met

een beperking of bejaarden bevinden. Laat deze nooit zonder toezicht achter met een werkend apparaat!

1. Dit apparaat is niet geschikt om te worden gebruikt door personen (incl. kinderen) met een fysieke, zintuiglijke of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er dient op te worden toegezien dat kinderen niet met het apparaat spelen.

2. Beschadigde onderdelen (incl. stekker, elektrokabel, slang en spuitpistool) dienen onmiddellijk te worden vervangen door een daartoe opgeleide monteur of een gekwalificeerde elektricien. Let erop dat er alleen originele onderdelen worden gebruikt; ook slangen en koppelingen zijn erg belangrijk voor de veiligheid! Voer nooit zelf reparaties uit!

3. Zorg ervoor dat het apparaat tijdens het gebruik, maar ook tijdens transport en opslag op een stevige, effen en horizontale ondergrond staat. Omvallen kan schade veroorzaken!

4. Waarschuwing! De straal van de hogedrukreiniger kan gevaarlijk zijn als het apparaat niet volgens de voorschriften wordt gebruikt. Richt de straal nooit op personen of gebruiker zelf (ook niet om kleding/schoeisel te reinigen!), en niet op dieren, elektrische apparatuur of installaties of op de reiniger zelf!

5. Gebruiker en personen die onvermijdelijk in de buurt moeten zijn dienen beschermende kleding en schoeisel te dragen. Het gebruik van oorbescherming wordt dringend geadviseerd.

6. Gebruik de reiniger niet in explosiegevaarlijke omstandigheden of -omgeving.

7. Haal altijd de stekker uit het stopcontact wanneer u onderhoud o.i.d. aan de reiniger wilt uitvoeren, voordat u van spuitkop of nozzle wisselt en wanneer de reiniger niet wordt gebruikt. Neem daartoe de stekker in de hand. Bedien stekker en/of apparaat nooit met natte handen!

8. Water dat zich in het apparaat, de slang of het spuitpistool heeft bevonden is ongeschikt voor consumptie.

9. Gebruik het apparaat niet bij temperaturen boven de 40°C of onder de 2°C. en houd hem vorstvrij.

10. Verander nooit iets aan het apparaat, de spuitlans, de nozzle of welk onderdeel dan ook.

11. Dek apparaat, spuitlans, nozzle of welk onderdeel dan ook nooit af tijdens het gebruik.

12. Schakel bij ongelukken of stroomstoring het apparaat onmiddellijk uit.

13. Verspuit uitsluitend schoon water. Wanneer u water verspuit waar bijv. zand in kan zitten (uit een bron o.i.d.) dient een extra filter te worden geïnstalleerd.

Beschrijving

1. Aan/Uit-knop
2. Wateruitlaat
3. Waterinlaat
4. Turbo-lans (alleen Force 1400)
5. Spuitpistool

6. Trekker

7. Pistoolslot

8. Hogedrukslang
9. Tussenlans
10. Spuitlans
11. Kabelhaak
12. Elektrokabel

Deze hogedrukreiniger is ontwikkeld voor huishoudelijk gebruik, zoals het wassen/afspuiten van auto's, boten, terrassen, muurtjes enz. Gebruik hem dus uitsluitend voor dit soort werkzaamheden en niet voor (te) zware en/of industriële doeleinden!

Het apparaat bevat o.a. een pomp in een schok-absorberende behuizing; het spuitpistool heeft een anti-slip profiel.

Met het apparaat mag koud en lauw-warm water tot max. 40°C. worden verspoten. Warmer water kan de pomp beschadigen. Gebruik geen water dat vuil, zand of chemicaliën bevat; dat kan het apparaat en de werking aantasten en de levensduur van het apparaat verkorten.

De veiligheidsvoorschriften die elders in dit boekje staan, dienen te allen tijde in acht te worden genomen om schade aan de machine, het te reinigen oppervlak of persoonlijk letsel te voorkomen.

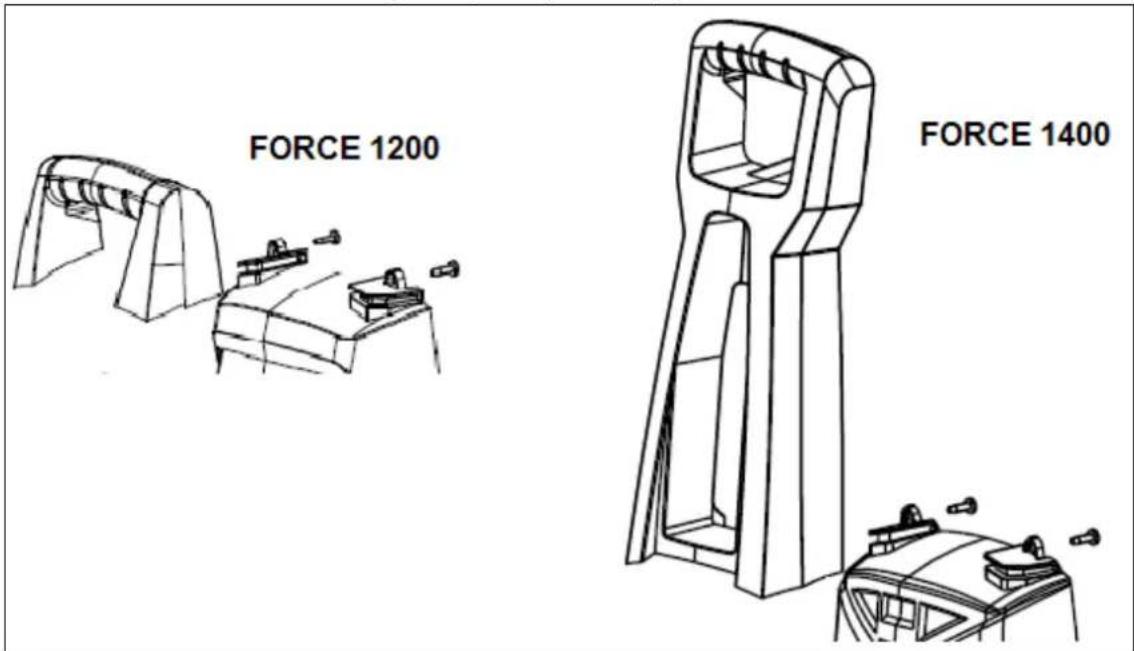

Opbouw

- Druk de kabelhaak en de pistoolhouder op het apparaat.

- Schroef de handgreep op de achterzijde van het apparaat.

- Schuif en schroef de draagbeugel op het apparaat

• Plaats de reiniger zo dicht mogelijk bij de watervoorziening.
• De reiniger dient rechtop op een stevige, vlakke en horizontale ondergrond te staan (handgreep omhoog).
• Steek het uiteinde van de tussenlans helemaal in het spuitpistool (A) en draai hem met een kwartslag goed vast (B). Borg de sluiting tenslotte door de

wartelmoer aan te draaien, zie afb. 1.

• Bevestig de spuitlans op de tussenlans door het uiteinde van de spuitlans helemaal in de tussenlans te steken en met een kwartslag goed vast te borgen.
• De Force 1400 heeft standaard ook een turbolans, die, indien gewenst, i.p.v. de gewone spuitlans kan worden gebruikt.

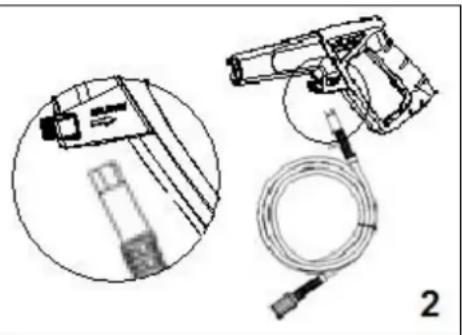

• Bevestig het spuitpistool aan de hogedrukslang, zie afb. 2.
• Sluit de hogedrukslang aan op de wateruitlaat van het apparaat.
• Bevestig een vrouwelijke snelkoppeling op de watertoevoerslang en koppel deze vervolgens op de waterinlaat van het apparaat. De (niet-meegeleverde) watertoevoerslang dient een minimale doorsnee van 13 mm (1/2") te hebben en versterkt te zijn.

• De watervoorziening dient minimaal het waterverbruik van het apparaat (330 l/h)te leveren! De pomp dient altijd voldoende water aangevoerd te krijgen; 'droogdraaien' veroorzaakt schade.
• De watertemperatuur mag niet hoger zijn dan 40°C.; de druk van het toegevoerde water mag niet meer dan 0,7 MPA (7 bar) bedragen.
• Met dit apparaat mag alleen schoon water worden verspoten. Onzuiverheden of agressieve chemicaliën beschadigen het apparaat!

Werking

• Draai de Aan/Uit-knop op stand OFF/O (Uit).
• Controleer of de gegevens van het stopcontact dat u wilt gebruiken, overeenkomen met die op het typeplaatje van het apparaat. Is dat het geval, steek dan de stekker in het stopcontact.
• Draai de watertoevoer helemaal open.
• Ontgrendel het veiligheidsslot onderop de spuithandgreep.
• Knijp nu de trekker enkele seconden in om de slang te ontluchten.
• Zet het apparaat nu aan door de Aan/Uit-knop op I/ON te zetten; de motor zal even starten, maar zo lang de trekker niet ingeknepen is, weer stoppen.
• Knijp nu de trekker in; het apparaat start zijn werking.

• Door het automatische start/stop-systeem werkt de motor alleen met ingeknepen trekker.

• De straal van de spuitlans kan worden bijgesteld van puntstraal tot vlakstraal, door aan de kop van de lans te draaien. Doe dit nooit tijdens het spuiten!

• De turbolans (Force 1400) brent een een roterende puntstraal voort.

Tips voor het gebruik

• Als de waterstraal uit de nozzle komt veroorzaakt dat een terugslag van het spuitpistool. Zorg er dus voor dat u stabiel staat en het spuitpistool stevig vast hebt. Let er ook op dat door de hoge druk van de waterstraal geen voorwerpen van hun plaats schieten en vallend of rondslingerend schade kunnen veroorzaken. Kies ook voor uzelf een veilige plaats!
• Houd uw werkomgeving opgeruimd en schoon.
• De hogedrukstraal kan schade veroorzaken aan bijv. banden enz. wanneer u van te dichtbij werkt. Houdt altijd minstens een afstand van 30 cm tot het te reinigen voorwerp! Pas altijd de afstand tot het te reinigen object (en daarmee de druk) aan bij het object dat u wilt reinigen.
• Werk bij verticale oppervlakken van onder naar boven
  • Voorkom dat spoelwater op ongewenste plaatsen terechtkomt
• Verplaats de reiniger niet door aan de elektrokabel te trekken. Til het apparaat niet op aan de kabel. Voorkom dat de kabel beschadigd wordt door olie, oplosmiddelen, scherpe randen enz. Bedek de machine niet tijdens het gebruik.
• Gebruik de machine niet in een niet voldoende geventileerde ruimte.
• Asbestbevattende oppervlakken onder hogedruk reinigen is verboden.
• Als de machine langer dan 5 minuten niet wordt gebruikt, dient hij uitgeschakeld te worden.

Uitschakelen

• Schakel het apparaat uit (knop op OFF/O)
• Sluit de watertoevoer
• Laat eventuele druk ontsnappen door de trekker in te knijpen tot er geen water meer uit de nozzle komt.
• Sluit het veiligheidsslot op de spuithandgreep
• Neem de stekker uit het stopcontact

Opslag

• Voor u het apparaat opruimt moet het water uit de pomp, de slang en de toebehoren worden verwijderd. Dit doet u door het apparaat met de schakelaar uit te schakelen en de watertoevoerslang af te koppelen. Start de machine nu weer en knijp het spuitpistool in. Laat de machine lopen tot er geen water meer uit de spuitlans komt. Schakel hierna de machine onmiddellijk uit; nooit laten 'drooglopen'!
• Neem de stekker uit het stopcontact, wind de kabel op en hang hem aan de ophanghaak.
• Plaats spuitpistool en lansen in de houders van het apparaat.
• Rol de slang op en zet de bundel vast in de handgreep.

- Het apparaat dient vorstvrij te worden opgeslagen. Is dat onmogelijk, laat het apparaat dan antivries aanzuigen voor u het opruimt. Spoel het apparaat wel goed door met schoon water voordat u het weer gebruikt! Mocht het apparaat per ongeluk toch bevriezen, laat het dan voor gebruik controleren. Vorstschade valt buiten de garantie. Start nooit een bevroren hogedrukreiniger!

Veiligheidsvoorzieningen

Het spuitpistool is voor de veiligheid voorzien van een 'slot'. Als u de schakelaar wegdrukt blokkeert het spuitpistool en werkt het niet. Door hem terug te duwen ontgrendelt u het spuitpistool weer.

De motor is uitgevoerd met een thermische beveiliging, die hem bij oververhitting uitschakelt. In principe start hij zelf weer in al hij voldoende is afgekoeld, maar beter is het de machine uit te schakelen, 5 à 10 min. te wachten en daarna opnieuw te starten. Onderzoek de oorzaak van de oververhitting en neem die weg. Bij herhaling dient u het apparaat niet meer te gebruiken en contact op te nemen met uw leverancier / servicedienst.

Onderhoud

Let op!: Altijd de stekker uit het stopcontact voor u onderhoud uitvoert!

- Spoel de watertoevoerslang, de hogedrukslang, de spuitlans, het spuitpistool en evt. andere accessoires goed schoon voor u ze gebruikt.

- Verwijder zorgvuldig stof, zand of ander vuil van de aansluitingen.

- Maak regelmatig de nozzle schoon door hem met het bijgeleverde pennetje te reinigen en vervolgens (tegen de spuitrichting in) goed door te spoelen. Verwijder daartoe de lans van het spuitpistool.

- Maak regelmatig het filter in de waterinlaat schoon. Draai daartoe de waterinlaatkoppeling los, verwijder het filter m.b.v. een schroeven-draaier o.i.d., maak het filter schoon en controleer of het onbeschadigd is. Bevestig alles weer correct en stevig op z'n plaats. Gebruik de reiniger nooit zonder filter!

- Houd de ventilatieopeningen van de machine schoon om de koeling niet te belemmeren.

- Vet regelmatig de O-ringetjes van de koppelingen in, om uitdrogen te voorkomen.

- Reparaties en controles dienen uitsluitend te worden uitgevoerd door uw leverancier of daartoe opgeleide en bevoegde personen. Onoordeelkundig uitgevoerde reparaties doen de garantie vervallen.

Voer nooit zelf reparaties uit!

Problemen en oplossingen

De machine start niet

• Zit de stekker wel in het stopcontact?
• Is het stopcontact niet defect? Probeer een ander.
• Is de zekering wellicht doorgebrand? Vervang hem.
• Verlengkabel defect. Gebruik een andere.

De druk fluctueert

• De pomp zuigt lucht aan. Dicht de aansluitingen goed af.
• Kleppen zijn vuil, versleten of kapot. Laat ze vervangen.
• Pompafdichting versleten. Laat hem vervangen.
• De nozzle is deels geblokkeerd. Maak hem schoon.

De machine stopt

• Zekering doorgebrand. Vervang hem en schakel andere apparatuur uit.
• Controleer of het stopcontact het juiste voltage afgeeft.
• De thermische beveiliging is geactiveerd. Laat afkoelen en neem de oorzaak van de oververhitting weg.
• De nozzle is deels geblokkeerd. Maak hem schoon.

De zekering brandt door

- De elektrische installatie is te licht. Sluit het apparaat aan op een installatie die zwaarder is dan het amperage van het apparaat. Gebruik geen verlengkabel.

De machine trilt

• Lucht in de watertoevoerslang. Laat ontsnappen door water door het uitgeschakelde apparaat te laten lopen.
• Problemen in de watervoorziening. Voldoet hij aan de eisen? Gebruik geen te lange of te dunne slang (min. 1/2").
• De nozzle is deels geblokkeerd. Maak hem schoon.
• Waterinlaatfilter is vuil. Maak het schoon
• Er zit een knik in de slang. Leg hem recht.

De machine start en stopt regelmatig uit zichzelf

- Pomp of spuitpistool lekken. Laat repareren of vervangen.

De machine start maar levert geen water

• Pomp, slang of accessoires zijn bevroren. Laat ontdooien en controleren.
• Geen watertoevoer. Zorg voor water.
• Filter geblokkeerd. Maak het filter schoon.
• Nozzle geblokkeerd. Maak de nozzle schoon.

Neem bij andere problemen contact op met uw dealer!

Recycling

Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijk afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen worden en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen ervoor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Zie pagina 42.

Dank

Hierbij verklaart ondergetekende: Euromac BV, Kokosstraat 20, 8281 JC Genemuiden, Nederland dat de elektrische hogedrukreinigers – 230V bekend onder het merk EUROM, type Force 1200 en Force 1400 voldoen aan de eisen van het MD 2006/42/EC het EMC Directive 2014/30/EU en in overeenstemming zijn met de onderstaande normen:
