GEBRUIKSAANWIJZING H102 Eurom

hogedrukreiniger met schuimlans en vuilfrees

HARTELIJK DANK!

Hartelijk dank dat u voor deze EUROM hogedrukreiniger gekozen hebt. U hebt daarmee een goede keus gemaakt!

Lees dit instructieboekje s.v.p. aandachtig en in zijn geheel door voordat u de reiniger in gebruik neemt: het bevat belangrijke veiligheidsinformatie, aanbevelingen voor correct gebruik enz., en helpt u maximaal profijt uit uw reiniger te halen.

Wij raden u aan zowel het instructieboekje als de verpakking te bewaren: het boekje om het t.z.t. zonodig nogmaals te kunnen raadplegen, de verpakking om de reiniger indien gewenst tijdelijk in op te ruimen.

Tenslotte wensen wij u veel plezier van uw hogedrukreiniger toe!

TECHNISCHE GEGEVENS

Aansluitspanning	AC	230V
Frequentie	50	Hz
Opgenomen vermogen 1300 Watt
Max. druk 10MPa (100 bar)
Waterverbruik	5,5	l/min.
Max. druk waterinvoer 7 bar
Watertemperatuur	0-40°C
Beschermingsklasse en - graad	II, IPX5
Geluidsniveau	90	dB(A)
Afmetingen 26,5 x 17 x 40 cm
Gewicht 5,3 kg

Technische wijzigingen voorbehouden

BESCHRIJVING

1. Instelbare spuitlans 7. Elektrokabel
2. AAN/UIT schakelaar 8. Hogedrukslang
3. Waterinlaat 9. Ophanghaak kabel
4. Waterinlaatkoppeling 10. Spuitpistool met afsluiter met filter (4a) 11. Vuilfrees met lans
5. Nozzle-reiniger 12. Reservoir reinigingsmiddel
6. Wateruitlaat

Deze hogedrukreiniger is ontwikkeld voor huishoudelijk gebruik, zoals het wassen/afspuiten van auto's, boten, caravans, terrassen, houtwerk, muurtjes, tuinmeubilair enz. Gebruik hem dus uitsluitend voor dit soort werkzaamheden en niet voor (te) zware en/of industriële doeleinden!

De veiligheidsvoorschriften die verderop in dit boekje staan, dienen te allen tijde in acht te worden genomen om schade aan de machine, het te reinigen oppervlak of persoonlijk letsel te voorkomen.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

• Sluit uw reiniger alleen aan op een lichtnetaansluiting die door een erkend elektricien volgens IEC 60364-1 norm is aangelegd.
  De stekker dient in een stevig en correct geïnstalleerd geaard stopcontact te worden gestoken. De stroomvoorziening dient een aardlekschakelaar van 30 mA. te hebben.
• Controleer het apparaat, slang en spuitpistool én kabel en stekker grondig voor elk gebruik (ook het eerste!) op beschadigingen. Neem de reiniger alleen in gebruik wanneer hij laatste keer probleemloos functioneerde en op geen enkele wijze beschadigd is. Let daarbij in het bijzonder ook op de elektrokabel! Werkt het apparaat niet naar behoren of treft u beschadigingen, breuken o.i.d. aan, neem de reiniger dan niet in gebruik maar wend u tot uw leverancier of een erkend elektricien. Beschadigde onderdelen dienen onmiddellijk te worden vervangen door een daartoe opgeleide monteur of een gekwalificeerde elektricien. Let erop dat er alleen originele onderdelen worden gebruikt. Voer nooit zelf reparaties uit!
  Haal altijd de stekker uit het stopcontact wanneer u onderhoud o.i.d. aan de reiniger wilt uitvoeren, voordat u van spuitkop of nozzle wisselt en wanneer de reiniger niet wordt gebruikt.
• Waarschuwing! Gebruik alleen een verlengkabel als dat absoluut onvermijdelijk is. Kies dan een passende kabel met stekker en stopcontact van een waterdicht type. Gebruikt u een kabelhaspel, rol de kabel dan geheel af om oververhitting te voorkomen. Een verlengsnoer van max. 12,5 m. dient een minimale doorsnee van 1,0 mm² te hebben; een kabel van 20 m. moet een doorsnee van 1,5 mm² hebben en een kabel van 30 m. moet een doorsnee van 2,5 mm² hebben. Gebruik uitsluitend onbeschadigd materiaal! Kabelaansluitingen dienen te allen tijde droog te worden gehouden en niet op de grond te liggen.
• Sluit de reiniger aan op een waterkraan die volgens de geldende regelgeving is geïnstalleerd. De max. inlaatdruk mag 7 bar zijn.
• Verplaats de reiniger niet door aan de elektrokabel te trekken. Til het apparaat niet op aan de kabel. Voorkom dat de kabel beschadigd wordt door olie, oplosmiddelen, scherpe randen enz.
  ❖ Houd uw werkomgeving opgeruimd en schoon.
• Waarschuwing! De straal van de hogedrukreiniger kan gevaarlijk zijn als het apparaat niet volgens de voorschriften wordt gebruikt. Richt de straal nooit op personen (ook niet om eigen of andermans kleding of schoeisel af te spuiten!), dieren, elektrische apparatuur of installaties of op de reiniger zelf!

Personen die onvermijdelijk in de buurt moeten zijn dienen beschermende kleding en schoeisel te dragen. Het gebruik van oorbescherming wordt dringend geadviseerd.
Als de waterstraal uit de nozzle komt veroorzaakt dat een terugslag van het spuitpistool. Zorg er dus voor dat u stabiel staat en het spuitpistool stevig vast hebt. Let er ook op dat door de hoge druk van de waterstraal geen voorwerpen van hun plaats schieten en vallend of rondslingerend schade kunnen veroorzaken. Kies voor uzelf een veilige plaats!
De hogedrukstraal kan schade veroorzaken aan bijv. banden enz. wanneer u van te dichtbij werkt. Houdt altijd minstens een afstand van 30 cm. tot het te reinigen voorwerp!
- Waarschuwing! De hogedrukslang, aansluitingen en koppelingen en spuitpistool zijn belangrijke onderdelen met het oog op de veiligheid. Gebruik alleen de door de fabrikant aanbevolen, originele en onbeschadigde exemplaren!
Houd de hogedrukreiniger buiten het bereik van kinderen. Sta niet toe dat de reiniger wordt gebruikt door mensen die niet geïnstrueerd zijn over het gebruik van hogedrukreinigers en/of het instructieboekje niet hebben gelezen. Laat het apparaat niet bedienen door kinderen of personen met lichamelijke, geestelijke of zintuiglijke beperkingen, met het oog op hun veiligheid.
- Gebruik de reiniger niet in een explosiegevaarlijke omgeving.
- Asbestbevattende oppervlakken onder hogedruk reinigen is verboden.
- Gebruik de reiniger niet bij temperaturen onder 2°C. en houd hem altijd vorstvrij.
Schakel bij stroomstoring het apparaat onmiddellijk uit.
De pomp dient altijd voldoende water aangevoerd te krijgen. 'Droog-draaien' veroorzaakt ernstige schade aan de afdichtingen.
- Laat onderhouds- en inspectiebeurten uitsluitend uitvoeren door daartoe opgeleide monteurs die originele- of door de fabrikant aanbevolen onderdelen (ook elektrokabel en hogedrukslang!) gebruiken.

Waarschuwing! De EUROM H102 hogedrukreiniger is ontworpen om te worden gebruikt met milde reinigingsmiddelen. Het gebruik van scherpe reinigingsmiddelen of chemicaliën kan een negatief effect hebben op de veiligheid van het apparaat.

VEILIGHEIDSVOORZIENINGEN

Het spuitpistool is voor de veiligheid voorzien van een 'slot'. Als u het palletje van links naar rechts wegdukt blokkeert het spuitpistool en werkt het niet. Door het palletje terug te duwen ontgrendelt u het spuitpistool weer.

De motor is uitgevoerd met een thermische beveiliging, die hem bij oververhitting uitschakelt. In principe start hij zelf weer in al hij voldoende is afgekoeld, maar beter is het de machine uit te schakelen, 5 à 10 min. te wachten en daarna opnieuw te starten. Onderzoek de oorzaak van de oververhitting en neem die weg. Bij herhaling dient u het apparaat niet meer te gebruiken en contact op te nemen met uw leverancier /servicedienst.

De drukregelaar kan de druk terugbrengen wanneer deze de vooraf ingestelde waardes overschrijdt.

OPBOUW

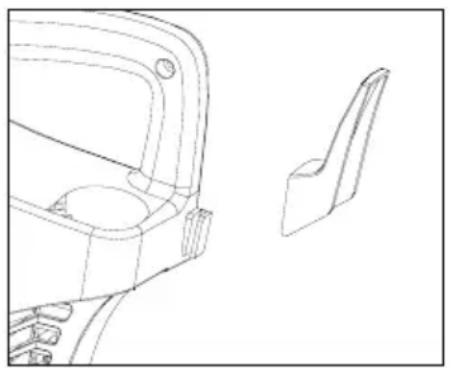

• Druk de ophanghaak elektrokabel op de machine
• Draai de waterinlaatkoppeling op de waterinlaat.

Let op! Het filter moet altijd in de inlaat geïnstalleerd zitten om zand, kalk en andere verontreinigingen die de pomp kunnen beschadigen, uit het water te filteren. Werken zonder filter doet de garantie vervallen.

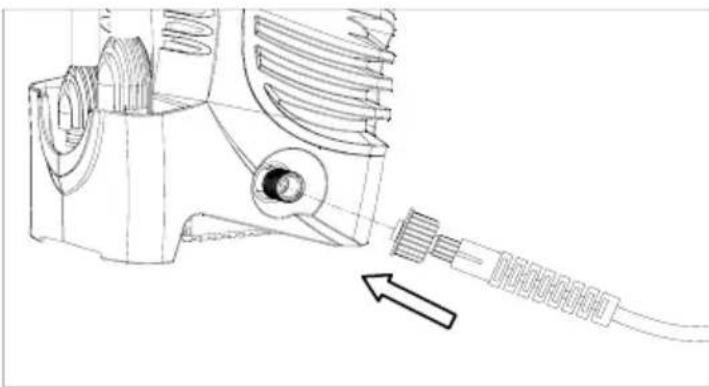

- Sluit de hogedrukslang aan op de wateruitlaat.

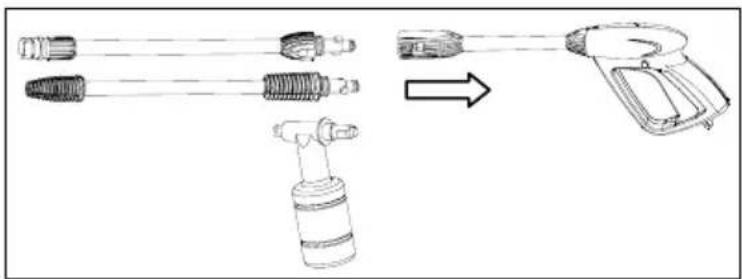

- Druk de spuitlans (of vuilfrees, of schuimlans) in het spuitpistool en draai hem met een kwartslag vast.

- Sluit de watertoevoerslang aan op de waterleiding. Let op!: gebruik uitsluitend schoon water! Als er mogelijk zand o.i.d. met het water mee kan komen, dient een extra filter te worden geïnstalleerd! Laat het water even door de slang lopen alvorens hem op de machine aan te sluiten, om zo te voorkomen dat evt. vuil uit de slang de machine binnendringt.

- Controleer of het filter in de waterinlaat correct geïnstalleerd zit en niet dichtgeslibd is. Sluit vervolgens de watertoevoerslang aan op de waterinlaatkoppeling.

INGEBRUIKNAME

• Zorg ervoor dat de reiniger stevig en rechtop staat. Zet hem niet in hoog gras!
• Open de kraan. Het inkomende water mag max. een druk van 7 bar, en een temperatuur van 40°C hebben.
• Houdt spuitpistool en –lans met beide handen stevig vast, met de nozzle op de grond gericht. Let op!: Bij de start treedt een weerslag op; houd daar rekening mee!
• Ontgrendel het slot op het spuitpistool.
• Knijp het spuitpistool in en laat er water uit lopen tot alle lucht uit de machine en de slang is ontsnapt. Ontspan het spuitpistool weer.
• Druk nu de AAN/UIT-schakelaar op "I".
• Knijp het spuitpistool in. De machine start nu zijn werking door water onder hoge druk te leveren. Door het spuitpistool te ontspannen stopt de werking.

• Door de top van de spuitlans te verdraaien wijzigt de spuithoek van puntstraal naar vlakstraal.
• Als de machine langer dan 5 minuten niet wordt gebruikt, dient hij uitgeschakeld te worden.

➢ Pas altijd de afstand tot het te reinigen object (en daarmee de druk) aan bij het object dat u wilt reinigen.
▶ Bedek de machine niet tijdens het gebruik.
- Gebruik de machine niet in een niet voldoende geventileerde ruimte.

UITSCHAKELEN:

• Druk de AAN/UIT-schakelaar op "O" (uit).
• Neem de stekker uit het stopcontact.
• Sluit de watertoevoer en knijp het spuitpistool in om de druk in de machine op te heffen.
• Zet het spuitpistool weer op slot.

OPSLAG

• Voor u het apparaat opruimt moet het water uit de pomp, de slang en de toebehoren worden verwijderd. Dit doet u door het apparaat met de schakelaar uit te schakelen en de watertoevoerslang af te koppelen. Start de machine nu weer en knijp het spuitpistool in. Laat de machine lopen tot er geen water meer uit de spuitlans komt. Schakel hierna de machine onmiddellijk uit; nooit laten ‘drooglopen’!
• Neem de stekker uit het stopcontact, wind de kabel op en hang hem aan de ophanghaak.
• Plaats spuitpistool en lansen in de houders van het apparaat.
• Rol de slang op en zet de bundel vast in de handgreep.
• Het apparaat dient vorstvrij te worden opgeslagen. Mocht het apparaat per ongeluk toch bevriezen, laat het dan controleren voor u het weer in gebruik neemt.

Start nooit een bevroren hogedrukreiniger!

Vorstschade valt buiten de garantie.

ONDERHOUD

Let op!: Altijd de stekker uit het stopcontact nemen voor u onderhoud uitvoert!

Volg voor een lange en probleemloze levensduur van het apparaat de volgende adviezen op:

• Spoel de watertoevoerslang, de hogedrukslang, de spuitlans, het spuitpistool en evt. andere accessoires goed schoon voor u ze gebruikt.
• Verwijder zorgvuldig stof, zand of ander vuil van de aansluitingen.
• Spoel ook de foamlans altijd goed af en om na gebruik.

- Maak regelmatig de nozzles schoon. Verontreinigde nozzles kunnen tot te hoge werkdruk leiden. Om de nozzles te reinigen dient u de machine te stoppen, de stekker uit het stopcontact te nemen, de lans met de

nozzle los te koppelen van het pistool en de nozzle met het bijgeleverde pennetje te reinigen. Spoel vervolgens de nozzle goed door in de richting van de pijl.

• Maak regelmatig het filter in de waterinlaat schoon: zeker éénmaal per maand, bij regelmatig gebruik vaker. Draai daartoe de waterinlaatkoppeling los en neem het filter voorzichtig uit met een schroevendraaier o.i.d. Controleer voor herbevestiging of het onbeschadigd is. Gebruik de reiniger nooit zonder filter!
• Houd de ventilatieopeningen van de machine schoon om de koeling niet te belemmeren.
• Vet regelmatig de O-ringetjes van de koppelingen in, om uitdrogen te voorkomen.
• Reparaties en controles dienen uitsluitend te worden uitgevoerd door uw leverancier of daartoe opgeleide en bevoegde personen. Onoordeelkundig uitgevoerde reparaties doen de garantie vervallen.

Voer nooit zelf reparaties uit!

RECYCLING

Uw hogedrukreiniger is geen normaal huishoudelijk afval. Breng hem, wanneer u hem afdankt, naar een door uw gemeente aangewezen inzamelpunt.

PROBLEMEN EN OPLOSSINGEN

De machine start niet

• Zit de stekker wel in het stopcontact?
• Is het stopcontact niet defect? Probeer een ander.
• Is de zekering wellicht doorgebrand? Vervang hem.
• Verlengkabel defect. Gebruik een andere.

De druk fluctueert

• De pomp zuigt lucht aan. Dicht de baansluitingen goed af.
• Kleppen zijn vuil, versleten of kapot. Laat ze vervangen.
• Pompafdichting versleten. Laat hem vervangen.
• De nozzle is deels geblokkeerd. Maak hem schoon.

De machine stopt

• Zekering doorgebrand. Vervang hem en schakel andere apparatuur uit.
• Controleer of het stopcontact het juiste voltage afgeeft.
• De thermische beveiliging is geactiveerd. Laat afkoelen en neem de oorzaak van de oververhitting weg.
• De nozzle is deels geblokkeerd. Maak hem schoon.

De zekering brandt door

- De elektrische installatie is te licht. Sluit het apparaat aan op een installatie die zwaarder is dan het amperage van het apparaat. Gebruik geen verlengkabel.

De machine trilt

• Lucht in de watertoevoerslang. Laat ontsnappen door water door het uitgeschakelde apparaat te laten lopen.
• Problemen in de watervoorziening. Voldoet hij aan de eisen?
  Gebruik geen te lange of te dunne slang (min. 12 ).

De machine start en stopt regelmatig uit zichzelf

- Pomp of spuitpistool lekken. Laat repareren.

De machine start maar levert geen water

• Pomp, slang of accessoires zijn bevroren. Laat ontdooien en controleren.
• Geen watertoevoer. Zorg voor water.
• Filter geblokkeerd. Maak het filter schoon.
• Nozzle geblokkeerd. Maak de nozzle schoon.

Neem bij andere problemen contact op met uw dealer!

CE – verklaring

Hierbij verklaart ondergetekende

Euromac bv., Kokosstraat 20, 8281 JC Genemuiden

dat het onderstaande product

bekend onder het merk

EUROM

Type

H102

voldoet aan de eisen van het LVD 2006/95/EC en het EMC Directive 2004/108/EC en in overeenstemming is met de onderstaande normen:

EN 55014-1 :2006

EN 55014-2 :1997+A1

EN 61000-3-2 :2006

EN 61000-3-3 :1995+A1+A2

Genemuiden, 11 december 2009
