GEBRUIKSAANWIJZING Orsa Eurom

Informatie eisen voor elektrische toestellen voor lokale ruimteverwarming Model: Orsa Item Symbool Waarde Eenheid Item Eenheid Warmteafgifte Type warmte-input, uitsluitend voor electrische warmte opslagtoestellen (selecteer één) Nominale warmteafgifte Pnom

Handmatige sturing van de warmteopslag met geïntegreerde thermostaat Niet toepasbaar Minimale warmteafgifte (indicatief Pmin

Handmatige sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback Niet toepasbaar Maximale continue warmteafgifte Pmax,c

Elektrische sturing van de warmteopslag met kamer- en/of buitentemperatuur feedback Niet toepasbaar Aanvullend elektriciteitsverbruik Door een ventilator bijgestane warmteafgifte Niet toepasbaar Bij nominale warmteafgifte elmax 0,013 (ventilatormotor)

Eentrapswarmteafgifte, geen sturing van de kamertemperatuur Neen In stand-by modus elSB

Twee of meer handmatig in te stellen trappen, geen sturing van de kamertemperatuur Neen

Mechanische sturing van de kamertemperatuur door thermostaat

Elektronische sturing van de kamertemperatuur Neen

Elektronische sturing van de kamertemperatuur plus dag- tijdschakelaar Neen

Elektronische sturing van de kamertemperatuur plus week- tijdschakelaar Neen

Andere sturingsopties (meerdere selecties mogelijk)

Sturing van de kamertemperatuur, met aanwezigheidsdetectie Neen

Sturing van de kamertemperatuur, met openraamdetectie Neen

Met de optie van afstandsbediening Neen

Met adaptieve sturing van de start Neen

Met beperking van de werkingstijd Neen

Dank Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij. Wij wensen u veel plezier met de Orsa Fireplace! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Apparaat niet afdekken!

Technische gegevens Max. vermogen 2000 Watt Instelmogelijkheden 0 – 1000 – 2000 Watt Aansluitspanning 220-240V~50Hz Thermostaat

Lamp Led (niet vervangbaar) Afmetingen 41 x 41 x 85 cm Gewicht 16,9 kg7

Waarschuwingen elektrische kachels Veiligheid waarschuwing algemeen

1. Lees voor gebruik (en evt. installatie) van dit apparaat deze gebruiksaanwijzing

zorgvuldig en helemaal door. Bewaar het om het in de toekomst nog eens te kunnen raadplegen en evt. door te kunnen geven.

2. Controleer voor gebruik dit nieuwe apparaat (incl. kabel en stekker) op zichtbare

beschadigingen. Neem een beschadigd apparaat niet in gebruik maar biedt hem uw leverancier aan ter vervanging.

3. Bij onjuist gebruik of onjuiste installatie bestaat het risico op elektrische schokken

en/of brandgevaar. Waarschuwingen positie van het apparaat

1. Gebruik het apparaat alleen wanneer het hout compartiment is gemonteerd. Gebruik

van het apparaat zonder houtcompartiment is bijzonder brandgevaarlijk. Altijd de stekker uit het stopcontact bij monteren / demonteren.

2. Dit apparaat is niet geschikt voor wand- of plafond montage.

3. Gebruik het apparaat niet in de directe omgeving van een bad, een douche of een

4. Dit apparaat is niet geschikt voor gebruik in vochtige ruimtes als badkamers,

wasruimtes enz. Plaats het apparaat niet in de nabijheid van watertappunten en waterreservoirs ( kraan, bad, douche, toilet, wastafel, zwembad o.i.d.). Zorg ervoor dat hij nooit in water kan vallen en dat er geen water het apparaat binnendringt. Mocht het apparaat tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden apparaat niet meer gebruiken maar ter reparatie aanbieden. Dompel apparaat, snoer of stekker nooit in water of andere vloeistof en raak het apparaat nooit met natte handen aan.

5. De lucht rond het apparaat moet onbelemmerd kunnen circuleren. Plaats het

apparaat dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast, gordijnen o.i.d. Houd bij het plaatsen van het apparaat de volgende minimum vrije afstanden in acht: Voorkant, minimum vrije afstand 100 cm Achterkant, minimum vrije afstand 25 cm Zijkanten, minimum vrije afstand 100 cm Bovenkant, minimum vrije afstand 100 cm

6. Plaats het apparaat altijd op een stevige, vlakke horizontale ondergrond.

7. De ondergrond waarop het apparaat wordt geplaatst moet van niet- of moeilijk

ontvlambaar materiaal zijn. In ieder geval bestand te zijn tegen een temperatuur van minimaal 125°C zonder te gaan schroeien, smelten, vervormen of vlam te vatten. Controleer regelmatig of de ondergrond niet oververhit raakt; dat kan gevaar opleveren!

8. Plaats het apparaat niet op zachte oppervlakken als een bed of hoogpolig tapijt,

waardoor openingen afgesloten kunnen raken.8

9. Plaats het apparaat niet in een open raam i.v.m. regen, niet op natte oppervlakken en

voorkom dat er vocht op wordt gemorst. Plaats het apparaat niet achter een deur of in een looproute om het per abuis omver stoten te voorkomen.

10. Plaats het apparaat niet vlakbij- onder- of gericht op een stopcontact en niet in de

buurt van open vuur of warmtebronnen.

11. Gebruik het apparaat niet vlakbij of gericht op meubels, gordijnen, papier, kleding,

beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van het apparaat verwijderd!

12. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan 15m³.

13. Het apparaat bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik het

apparaat dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard. Gebruik het apparaat niet in een brandgevaarlijke omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat levert explosie- en brandgevaar op! Waarschuwingen gebruik

1. Gebruik geen toevoegingen/accessoires op het apparaat, die niet zijn aanbevolen of

geleverd door de fabrikant.

2. Gebruik het apparaat uitsluitend voor het doel waarvoor hij is ontworpen en op de

wijze zoals beschreven in deze gebruiksaanwijzing.

3. Sommige delen van dit apparaat worden erg heet en kunnen brandwonden

veroorzaken. Speciale aandacht is nodig als kinderen, kwetsbare personen of huisdieren in de buurt van het apparaat aanwezig zijn. Laat hen nooit alleen achter bij een werkend apparaat.

4. Bedek of blokkeer het apparaat nooit; daardoor raakt het apparaat oververhit en

treedt er brandgevaar op. Hang of leg nooit voorwerpen als kleding, dekens, kussens, papier enz. op het apparaat. De minimum afstand van 1 meter tussen apparaat en brandbare materialen dient altijd in acht te worden genomen. Ventilatieopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik het apparaat dus ook nooit om kleding op te drogen of iets op te zetten. Laat niets tegen het apparaat leunen!

5. Stel het apparaat niet automatisch in werking d.m.v. een tijdklok, timer, of elke

andere voorziening die het apparaat automatisch inschakelt. Voor gebruik dient er altijd op veilige omstandigheden te worden gecontroleerd! Gebruik het apparaat ook niet met een externe voltageregelaar als een dimmer o.i.d.; ook dat levert gevaar op!

6. Dit apparaat is uitsluitend bedoeld voor normaal huishoudelijk gebruik. Gebruik het

apparaat alleen voor (bij) verwarming in huis.

7. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen

met die van het te gebruiken stopcontact. Het te gebruiken stopcontact dient voorzien te zijn van randaarde en de elektrische installatie dient beveiligd te zijn met een aardlekschakelaar van 30 mA . Het stopcontact dat u gebruikt dient te allen tijde goed bereikbaar te zijn, om ingeval van nood snel de stekker uit het stopcontact te kunnen nemen.9

8. Om overbelasting en doorgebrande zekeringen te voorkomen geen andere

apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar het apparaat op aangesloten is.

9. Rol de elektrokabel van het apparaat volledig af voor u de stekker in het stopcontact

steekt, en zorg ervoor dat de elektrokabel nergens met de hete delen van het apparaat in contact komt of anderszins heet kan worden. Leid de elektrokabel niet onder tapijt door, bedek het niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en er geen meubels op worden gezet. Leid de elektrokabel niet om scherpe hoeken en wind het na gebruik niet te strak op! Voorkom dat de elektrokabel in contact komt met olie, oplosmiddelen en scherpe voorwerpen. Controleer de elektrokabel en stekker regelmatig op beschadigingen. Draai of knik de elektrokabel niet en wind het niet om het apparaat; dat kan de isolatie beschadigen!

10. Het gebruik van een verlengkabel wordt afgeraden omdat dit oververhitting en brand

kan veroorzaken. Is het gebruik van een verlengkabel onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengkabel met aarding en met een minimale doorsnee van 3x2,5 mm² en een minimaal toegestaan vermogen van 2500 Watt. Rol de verlengkabel altijd geheel af om oververhitting te voorkomen.

11. Sluit het apparaat alleen aan op een vast stopcontact. Gebruik geen verdeeldoos/

tafelcontactdoos e.d.

12. Tijdens het gebruik kan de stekker lauw aanvoelen; dat is normaal. Is hij echt warm,

dan mankeert er waarschijnlijk wat aan het stopcontact. Neem contact op met uw elektricien.

13. Schakel het apparaat altijd eerst uit met de hoofdschakelaar en neem dan de stekker

uit het stopcontact. Nooit het apparaat d.m.v. de stekker uitschakelen!

14. Voorkom dat vreemde voorwerpen door de straling /ventilatie- of uitblaasopeningen

het apparaat binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.

15. Laat een werkend apparaat nooit zonder toezicht achter maar schakel het apparaat

éérst uit en neem vervolgens de stekker uit het stopcontact.

16. Altijd stekker uit het stopcontact als dit apparaat niet in gebruik is! Pak de stekker

daartoe in de hand; trek nooit aan de elektrokabel!

17. Dit apparaat wordt heet tijdens het gebruik. Raak het apparaat niet aan tijdens of kort

na het gebruik: dat veroorzaakt brandwonden.

18. Bedien het apparaat nooit met natte handen.

Wie mag het apparaat gebruiken

1. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden gehouden, tenzij er

continu toezicht op hen is.

2. Kinderen tussen de 3 en 8 jaar mogen het apparaat uitsluitend aan- of uitschakelen

als het apparaat op zijn normale werkplek is opgesteld of is geïnstalleerd en wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn.10

3. Kinderen tussen de 3 en 8 jaar mogen niet de stekker in het stopcontact steken, niet

het apparaat regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren. Dit apparaat kan door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn.

4. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden.

5. Kinderen mogen niet met het apparaat spelen.

Waarschuwingen onderhoud

1. Houd het apparaat schoon. Stof, vuil en/of aanslag in uw apparaat is een

veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd.

2. Schakel altijd het apparaat uit, neem de stekker uit het stopcontact en laat het

apparaat eerst afkoelen wanneer u: - het apparaat wilt schoonmaken. - gebruikers- onderhoud aan het apparaat wilt uitvoeren. - het apparaat aanraakt of verplaatst.

3. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan

apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, ongebruikelijke geluiden maakt, iets ruikt of rook ziet, is gevallen of op andere wijze een storing vertoont. Verwijder onmiddellijk de stekker uit het stopcontact. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen.

4. Het apparaat mag uitsluitend worden geopend en/of gerepareerd door daartoe

bevoegde en gekwalificeerde personen. Voer zelf geen reparaties uit aan het apparaat, dat kan gevaarlijk zijn! Reparaties, uitgevoerd door onbevoegden of wijzigingen aan het apparaat doorbreken de stof- en waterdichtheid van het apparaat en doen de garantie en de aansprakelijkheid van de fabrikant vervallen.

5. Als de elektrokabel is beschadigd, moet het worden vervangen door de fabrikant,

diens service medeweker of personen met vergelijkbare kwalificaties om gevaar te voorkomen. Afwijkingen van punt 3,4,5, kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen.11

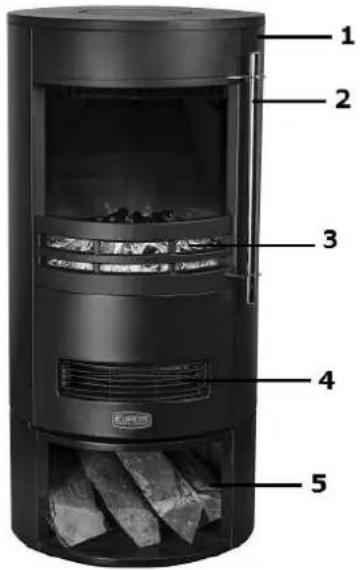

1. Aanzuigrooster, schakelaars en thermostaatknop

5. Hout compartiment (hout niet meegeleverd)

Opbouw, plaats en aansluiting Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging. Kies een geschikte plaats voor het apparaat rekening houdend met alle eerder genoemde waarschuwingen in deze gebruiksaanwijzing. Plaats de kachel ondersteboven, gebruik een deken o.i.d. om beschadigingen te voorkomen.

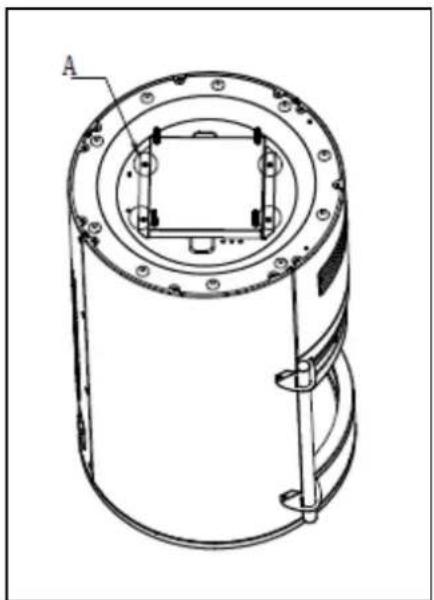

1. Monteer met de 4 kruiskopschroeven het

doosvormige metalen hulpstuk aan de onderkant van de kachel.12

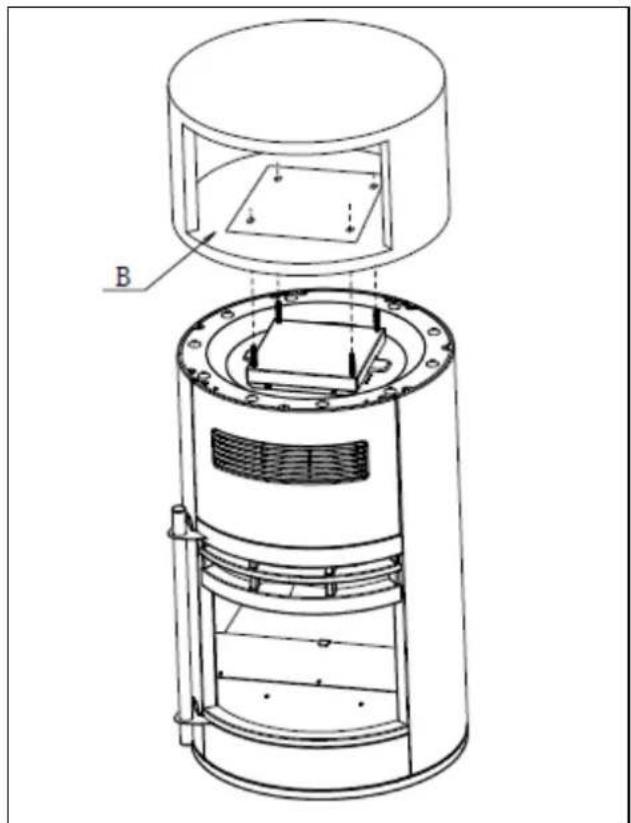

2. Plaats het houtcompartiment op de

kachel, zie tekening 2. Plaats de 4 schroeven van het doosvormige metalen hulpstuk door de 4 gaten van het houtcompartiment. Let op: Zorg dat de opening van het houtcompartiment zich aan de voorzijde bevindt.

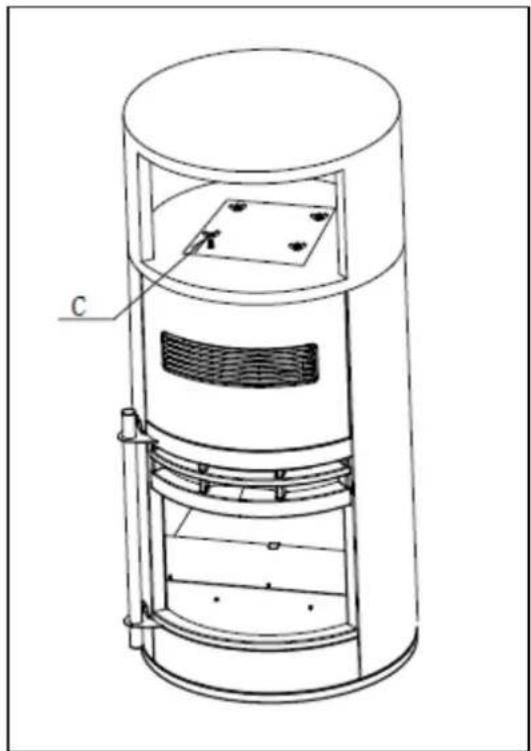

3. Plaats de metalen plaat met de 4 gaten aan de

binnenkant van het houtcompartiment. Plaats de 4 schroeven door de gaten van de metalen plaat. Schroef de vleugelmoeren stevig op de schroeven en zet de kachel recht op.

Ontrol de elektrokabel geheel en steek de stekker in een passend 220-240V geaard stopcontact. Controleer, om overbelasting te voorkomen, of er geen andere apparatuur op dezelfde groep is aangesloten.13

Ingebruikname Controleer of de gegevens op het typeplaatje overeenkomen met die van de stroomvoorziening waarop u de kachel wilt aansluiten. Sluit geen andere apparatuur aan op dezelfde aansluiting. De bedieningsschakelaars en de thermostaatknop bevinden zich aan de achterzijde van de kachel. Door het indrukken van de onderstaande schakelaars bereikt u het volgende effect:

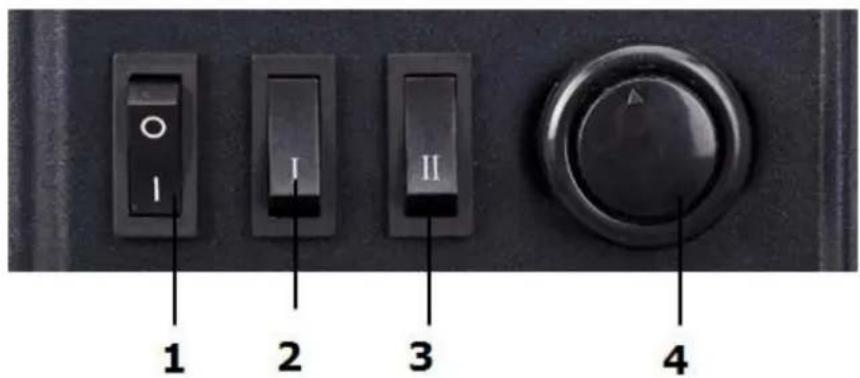

Schakelaar 1: stroomtoevoer naar de kachel en vlameffect (zonder warmte) ingeschakeld (O ingedrukt is UIT - I ingedrukt is AAN). Schakelaar 1+2: 1000 Watt verwarming ingeschakeld, met vlameffect Schakelaar 1+2+3: 2000 Watt verwarming ingeschakeld, met vlameffect Controleer of schakelaar 1 op UIT staat (O ingedrukt) Steek nu de stekker in het geaarde stopcontact. Draai de thermostaatknop (4) op maximaal (zo ver mogelijk met de klok mee). Door schakelaar 1 en evt. schakelaar 2 en 3 in te drukken neemt u de kachel nu in gebruik. Als de ruimte de gewenste temperatuur heeft bereikt draait u de thermostaatknop langzaam terug tot u een klik hoort. De temperatuur is nu ingesteld. De kachel slaat nu af en zal automatisch aan- en afslaan om de ingestelde temperatuur te handhaven. Om een hogere of lagere temperatuur in te stellen draait u de thermostaatknop resp. iets met de klok mee / tegen de klok in. U schakelt de kachel uit door alle schakelaars weer in de UIT-stand te zetten. Neem vervolgens de stekker uit het stopcontact; doe dat altijd wanneer de kachel niet in gebruik is! Veiligheidsvoorziening De Orsa Fireplace sfeerhaard is uitgevoerd met een oververhittingsbeveiliging. De oververhittingsbeveiliging schakelt de kachel uit wanneer het inwendig te heet wordt. Dat kan gebeuren wanneer de kachel zijn warmte onvoldoende kan afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus (gedeeltelijke) afdekking van de kachel, verstopping van de aanzuig- en/of uitblaasroosters, plaatsing te dicht bij bijv. een muur14

enz. Als dit gebeurt, schakel dan de kachel uit door de centrale schakelaar op O te zetten en neem de stekker uit het stopcontact. Laat de haard minimaal 15 minuten afkoelen en neem de reden van de oververhitting weg. Hierna kunt u de haard weer in gebruik nemen. Herhaalt de oververhitting zich of kunt u de reden niet achterhalen, biedt de kachel dan ter controle/reparatie aan bij uw servicepunt. Let op! Om veiligheidsredenen hervat de haard zijn werking niet automatisch na oververhitting. Voor inschakeling dient altijd op veilige omstandigheden te worden gecontroleerd! Schakel de haard daarom ook niet in d.m.v. een timer en sluit hem niet aan op een stroomvoorziening die regelmatig in- en uitschakelt. Reiniging en onderhoud Neem altijd de stekker uit het stopcontact en laat de kachel eerst afkoelen voordat u hem schoonmaakt of anderszins aanraakt. De kachel vraagt geen bijzonder onderhoud. Houd de aanzuig- en ventilatieopeningen altijd schoon en stofvrij. Om de metalen kast aan de buitenzijde schoon te maken kunt u een zachte doek of een zacht borsteltje gebruiken. Ook de glasplaat kan met een zachte doek worden gereinigd. Gebruik géén schurende schoonmaakmiddelen en ook geen speciale glasreinigers! De kachel bevat geen onderdelen die u zelf kunt vervangen. Indien zich een storing voordoet altijd onmiddellijk de stekker uit het stopcontact nemen en u tot een servicepunt wenden. Voer zelf geen reparaties uit en vraag altijd om originele onderdelen. Als u de kachel na het seizoen op wilt ruimen, maak hem dan schoon, verpak hem z.m. in de originele doos en geef hem een koele, droge en stofvrij plaats. Zorg dat hij daarbij rechtop staat. Problemen en oplossingen Mocht de haard helemaal niet werken, check dan de stroomvoorziening. Werkt het stopcontact? Is er geen zekering doorgebrand? Is het snoer of stekker defect? Het licht brandt wel maar de kachel geeft geen warmte? Controleer of de thermostaat op de kachel hoger staat dan de huidige kamertemperatuur. Stopt de haard zijn werking plotseling dan kan de oververhittingsbeveiliging in werking zijn getreden, zie onder ‘Veiligheidsvoorziening’. Indien zich andere storingen voordoen onmiddellijk de haard uitschakelen, stekker uit het stopcontact nemen en uw leverancier of een erkend elektricien raadplegen. Voer nooit zelf reparaties uit; dat is gevaarlijk en doet de garantie vervallen! Verwijdering Gooi het apparaat aan het einde van de levensduur weg volgens de plaatselijke wetten en voorschriften of lever het apparaat in bij uw leverancier. Bijlages De CE-verklaring vindt u aan het einde van deze handleiding.15
