BEDIENUNGSANLEITUNG Orsa Eurom

Gebrauchsanleitung (DE) (Seite 15)

Instruction manual (EN) (page 25)

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

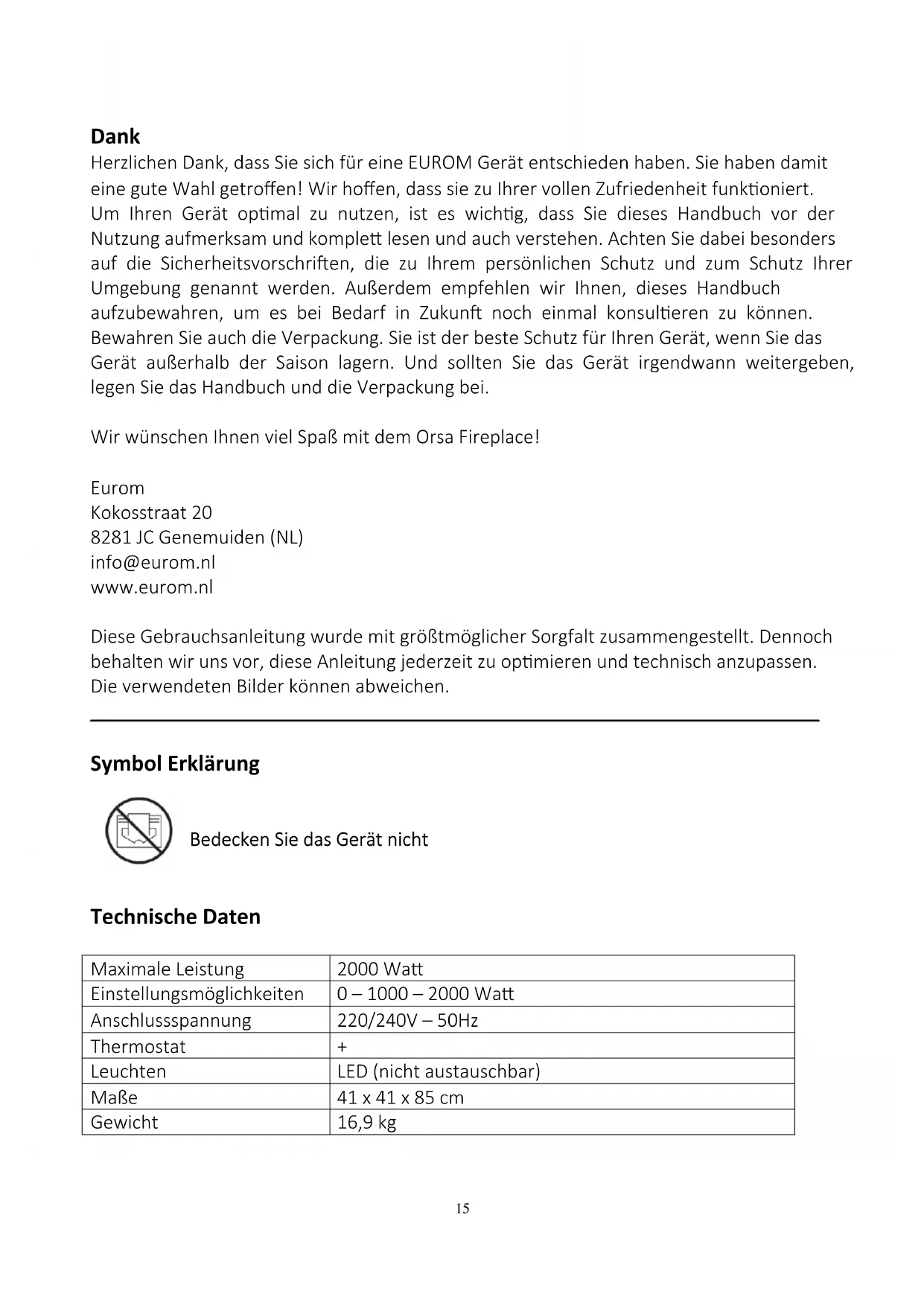

Herzlichen Dank, dass Sie sich für eine EUROM Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu ihrer vollen Zufriedenheit Funktioniert. Um ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie theses Handbuch vor der Nutzung aufmerksam und komplett lessen und auch verstehen. Achten Sie bereits besonders auf die Sicherheitsvorschriften, die zu ihrem persönlichen Schutz und zum Schutz ihrer Umgebung genannot werden. Außendem empfehlen wir Ihnen, diesen Handbuch aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu konnen. Bewahren Sie auch die Verpackung. Sie ist der Beste Schutz für ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollen den Sie das Gerät irgendwann weitergeben, legen Sie das Handbuch und die Verpackung bei.

Wir wünschen Ihnen viel Spaß mit dem Orsa fireplace!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

These Gebrauchsanleitung wurde mit großtmöglicher Sorgfalt zusammengestellt. Dennoch gehalten wir uns vor, diese Anleitung jederzeit zu optimieren und technisch anzupassen. Die verwendeten Bilder können abweichen.

Symbol Erklärung

Bedecken Sie das Gerät nicht

Technische Daten

Maximale Leistung	2000 Watt
Einstellungsmöglichkeiten	0 – 1000 – 2000 Watt
Anschlussspannung	220/240V – 50Hz
Thermostat	+
Leuchten	LED (nicht austauschbar)
Maße	41 x 41 x 85 cm
Gewicht	16,9 kg

Warnings für Elektroheizungen

Sicherheitswannung allgemein

1. Lesen Sie vor der Verwendung (und evtl. Installation) diesen Geräts diese Gebrauchsanweisung sorgfältig und komplett durch. Bewahren Sie diese Anleitung zum späteren Nachschlagen und eventuellen Weitergeben auf.
2. Kontrollieren Sie theses neue Gerät (inkl. Kabel und Stecker) vor der Verwendung auf sichbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Gebrauch, sondern tauschen Sie es bei Ihrlem Lieferanten um.
3. Bei fehlerhafter Verwendung oder Installation besteht die Gefahr von elektrischen Schlägen und/oder von Feuer.

Warnings zur Geräteposition

1. Verwenden Sie das Gerät nur, wenn das Holzfach montiert ist. Die Verwendung des Geräts ohne Holzfach ist entsprechend. Ziehen Sie beim Montieren/Demontieren immer den Stecker aus der Steckdose.
2. Dieses Gerät eignet sich nicht für Wand- oder Deckenmontage.
3. Verwenden Sie das Gerät nicht in der direkten Umgebung eines Bads, einer Dusche oder eines Schwimmbads.
4. Dieses Gerät ist nicht für die Installation in Feuchträumen wie Bädern, Waschräumen usw. geeignet. Stellen Sie das Gerät nicht in der Höhe von Wasserentnehmestellen und Wasserbehältern (Wasserhahn, Bad, Dusche, Toilette, Waschbecken, Schwimmbad u. dgl.) auf. Sorgen Sie davon, dass das Gerät nicht ins Wasser fallen und dass kein Wasser in das Gerät eindringen kann. Sollte das Gerät dennoch ins Wasser gefallen sein, dannziehen Sie zuerst den Stecker aus der Steckdose! Ein Gerät, in das Wasser eingedrungen ist,arf nicht mehr verwendet und muss zur Reparatur gebracht werden. Tauchen Sie Gerät, Kabel und Stecker nicht ins Wasser oder andere Flüssigkeiten ein und berühren Sie das Gerät nicht mit feuchten Händen.
5. Die Luft muss ungehindert um das Gerät zirkulieren konnen. Stellen Sie das Gerät davon nicht zu nahe an Wänden oder große Gegenständen und nicht unter einem Brett, Schrank, Gardinen u. dgl. auf. Halten Sie beim Aufstellen des Geräts folgende Mindestabstände ein:

Vorderseite, minimaler freier Abstand: 100 cm

Rückseite, minimaler freier Abstand: 25 cm

Seiten, minimaler freier Abstand: 100 cm

Oberseite, minimaler freier Abstand: 100 cm

1. Stellen Sie das Gerät immer auf einen festen, flachen, horizontalen Untergrund.
2. Der Untergrund, auf dem das Gerät aufgestellt wird, muss aus nicht oder schwerten entflammbarem Material sein.

Das Material muss auf jeder Fall Temperature von mindestens 125^ standhalten, ohne zu versengen, zu schmelzen, sich zu verformen oder zu entzünden.

Kontrollieren Sie regelmäßig, dass sich der Untergrund nicht überhützt - dies kann gefährlich sein!

1. Stellen Sie das Gerät nicht auf weichen Oberflächen wie Betten oder Hochflorteppichen auf, wodurch Öffnungen versperrt werden können.

2. Stellen Sie das Gerät weder vor ein geöffnetes Fenster - damit es nicht im Regen stehen kann -, noch auf feuchte Flächen, und verhindern Sie, dass Feuchtigkeit daraufagelangen kann. Stellen Sie das Gerät nicht hinter einer Tür oder auf einer Laufroute auf, um versehentliches Umstoßen zu verhindern.

3. Stellen Sie das Gerät nicht in der Nähe von, unter oder in Richtung einer Steckdose oder in der Nähe von offenem Feuer oder Wärmequellen auf.
4. Verwenden Sie das Gerät nicht in der Nähe von oder in Richtung von Möbeln, Gardinen, Papier, Kleidung, Bettzeug oder anderen brennbaren Sachen. Halten Sie solche Gegenstände mindestens einen Meter von dem Gerät entfernt!
5. Verwenden Sie den Ofen nicht im Freien und nicht in Räumen, die kleiner als 15m^3 sind.
6. Das Gerät enthalt Teile, die heißt, glühend und/oder funkend sind. Verwenden Sie das Gerät dazu nicht in Umgebungen, wo Brennstoffe, Farben, entzündliche Flüssigkeiten und/oder Gase usw. gelagert werden. Verwenden Sie das Gerät nicht in einer feuergeführlichen Umgebung wie in der Höhe von Gastanks, Gasleitungen oder Spraydosen. Dies führt zu Explosions- und Brandgefahr!

Warnings Verwendung

1. Verwenden Sie keine Zusätze/Accessoires an dem Gerät, die vom Hersteller nicht empfohlen oder geliefert sind.
2. Verwenden Sie das Gerät ausschließlich für den Zweck, für den es entworfen ist, und nur auf die in dieser Anleitung beschriebene Weise.
3. Einige Teile these Geräts konnen sehr heißt werden und Brandwunden verursachen. Besondere Aufmerksamkeit ist vonnöten, wenn Kinder, schutzbedürftige Personen oder Haustiere in der Nähe des Geräts sind. Lassen Sie sie nie unbeaufsichtigt bei einem arbeitenden Gerät zurück.
4. Bedecken oder blockieren Sie das Gerät nicht; es wird sich dadurch überhitzen, was zu Feuerergefahr führt. Hängen oder legen Sie keine Gegenstände wie Kleidung, Decken, Kissen, Papier usw. auf das Gerät. Der Mindestabstand von einem Meter zwischen Gerät und brennbaren Materialien ist immer einzuhalten. Luftungsöffnungen dürfen nicht versperrt werden, um Brandgefahr vorzubeugen. Verwenden Sie das Gerät also nicht, um daran Kleidung zu trocknen, und stellen Siechts daraufuf. Lehnen Sie nichts gegen das Gerät!
5. Das Gerätarf nicht automatisch mittels Zeitschaltuhr, Timer o. ä. eingeschaltet werden. Vor der Verwendung ist stets zu prufen, ob die Umstände sichere sind. Verwenden Sie das Gerät auch nicht mit einem externen Spanningsregler wie einem Dimmer oder dgl. - dies birgt Gefahren!
6. Dieses Gerät ist ausschließlich für die normale Verwendung im Haushalt bestimmt. Verwenden Sie das Gerät nur als (Zusatz-)Heizung im Haus.
7. Die auf dem Gerät genannte Anschlußspannung und Frequenz müssen mit den Daten der zu verwendenden Steckdose übereinstimmen. Die zu verwendende Steckdose muss einen Schutzkontakt haben, und die elektrische Installation muss mit einem Fehlerstrom-/Differenzstrom-Schutzschalter von 30 mA geschichert sein. Die Steckdose,

die Sie verwenden, muss jederzeit gut erreichbar sein, um im Notfall schnell den Stecker Herausziehen zu können.

1. Um Überlastung und den Ausfall von Sicherungen zu vermeiden, schließen Sie keine andere Apparatur an dieselbe Steckdose oder denselben Stromkreis, woran das Gerät angeschlossen ist, an.
2. Rollen Sie das Stromkabel des Geräts vollständig ab, bevor Sie den Stecker in die Steckdose stecken, und sorgen Sie davon, dass das Stromkabel nirgendwo mit den bereits Teilen des Geräts in Berührung kommt oder anderweitig heißt werden kann. Führten Sie das Stromkabel nicht unter dem Teppich hindurch, bedecken Sie es nicht mit Läufern o. dgl. und verlegen Sie es so, dass man nicht darüber stolpern kann. Sorgen Sie davon, dass niemand darauf auf treten kann und dass keine Möbel daraufustellt werden. Legen Sie das Stromkabel nicht um scharfkantige Ecken und wickeln Sie es nach der Verwendung nicht zu straff auf. Verhindern Sie, dass das Stromkabel mit Öl, Lösungsmitteln oder scharfen Gegenständen in Berührung kommt. Kontrollieren Sie das Stromkabel und den Stecker regelmäßig auf Beschädigungen. Verdrehen oder knicken Sie das Stromkabel nicht und wickeln Sie es nicht um das Gerät - dies kann die Isolation beschädigen!
3. Von der Verwendung eines Verlängerungskabels wird abgeraten, da dies Überhitzung und Brand verursichen kann. Ist die Verwendung eines Verlängerungskabels unvermeidlich, so sorgen Sie für ein unbeschädigtes, zugelassenes Verlängerungskabel mit Erdung und einem Mindestdurchmesser von 3 × 2,5 ~mm^2 und einer minimalen zulässigen Leistung von 2500 Watt. Rollen Sie das Verlängerungskabel immer ganz ab, um Überhitzung zu vermeiden.
4. Schließen Sie das Gerät nur an eine feste Steckdose an. Verwenden Sie keine Verteilerdose, Steckdosenleiste o. dgl.
5. Während der Verwendung kann der Stecker lauwarm sein, das ist normal. Ist er richtig warm, dann ist die Steckdose wahrscheinlich defekt. Wenden Sie sich an einen Elektriker.
6. Schalten Sie das Gerät erst mit dem Hauptschalter aus undziehen Sie dann den Stecker aus der Steckdose. Schalten Sie das Gerät nicht aus, indem Sie den Steckerziehen!
7. Verhinder Sie, dass Gegenstände in die Strahlungs-, Luftungs- oder Ausblasöffnungen eindringen. Dies kann einen elektrischen Schlag, Feuer oder Beschädigungen verursichen.
8. Lassen Sie ein arbeitendes Gerät niemals unbeaufsichtigt, sondern schalten Sie es erst aus undziehen Sie dann den Stecker aus der Steckdose.
9. Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Gebrauch ist! Ziehen Sie immer am Stecker, nie am Kabel!
10. Dieses Gerät wird während der Verwendung besteht. Berühren Sie das Gerät während und kurz nach der Verwendung nicht: Sie können sich verbrennen!
11. Bedieren Sie das Gerät nicht mit nassen Händen.

Wer das Gerät verwenden damit.

1. Kinder unter drei Jahren dürfen sich nicht in der Nähe befinden, außer wenn sie ständig beaufsichtigt werden.
2. Kinder von drei bis acht Jahren dürfen das Gerät nur an- oder ausschalten, wenn es an seinem normalen Arbeitsplatz aufgestellt oder installiert ist und wenn die Kinder ständig beaufsichtigt werden oder Anweisungen über die sichere Verwendung des Geräts erhalten und die damit einhergehenden Gefahren begriffen haben. Kinder von drei bis acht Jahren dürfen nicht den Stecker in die Steckdose stecken, das Gerät weder regeln noch reinigen und keine Wartung daran ausführren.
3. Dieses Gerät kann von Kindern ab acht Jahren und von Personen mit eingeschrankten physischen, Sinnlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen über die sichere Verwendung des Geräts erhalten und die damit einhergehenden Gefahren begriffen haben.
4. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.
5. Kinder dürfen mit dem Gerät nichtizen.

Warningen Wartung

1. Halten Sie das Gerät sauber. Staub, Schmutz und/oder Ablagerungen an ihrer Gerät sind ein früiger Grund für Überhitzung. Sorgen Sie dazu, dass solche Ablagerungen regelmäß enternet werden.

2. Schalten Sie das Gerät aus,ziehen Sie den Stecker aus der Steckdose und halten Sie das Gerät erst abkühlen,bevor Sie das Gerät:

3. reinigen
   -warten

4. berühren oder umsetzen.

5. Setzen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen an Gerät, Stromkabel oder Stecker konstatieren oder wenn das Gerät nicht ordentlich Funktioniert, ungebrächliche Gerausche macht, Gerüche oder Rauch absondert, heruntergefallen ist oder eine andersartige Störung aufweist. Ziehen Sie sofort den Stecker aus der Steckdose. Bringen Sie das ganze Gerät zwecks Kontrolle und/oder Reparatur zu ihrer Lieferanten zurück oder geben Sie es einem anerkannten Elektriker. Verlangen Sie immer Originalteile.

6. Das Gerätarf nur von einem dazu befugten und qualifizierten Fachmann geöffnet und/oder repariert werden. Reparieren Sie das Gerät nicht selbst, das kann gefährlich sein! Von Unbefugten ausgeführte Reparaturen oder Änderungen des Geräts durchbrechen die Staub- und Wasserdichtigkeit des Geräts und führen zum Verfall der Garantie und Haftung seitens des Herstellers.
7. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, seinem Servicemitarbeiter oder einer Person mit vergleichbarer Qualifikation ausgetaucht werden, um Gefahren vorzubeugen.

Abweichungen von den Punkten 3,4,5, können Schäden, Feuer und/oder Verletzungen verursachen; sie führen zum Verlust der Garantie, und wieder Hersteller, Importeur noch Lieferant übernehmen dann irgendine Haftung für die Folgen.

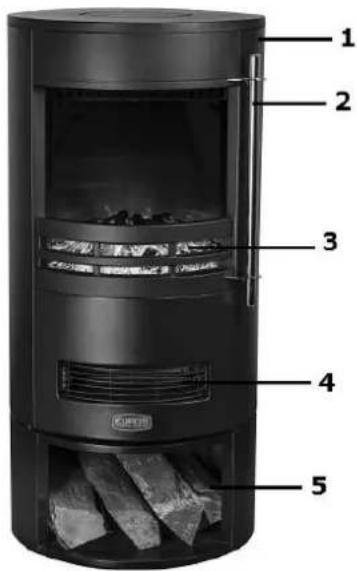

Beschreibung

1. Sauggitter, BedienungsSchalter und Thermostatknopf (Rückseite)
2. Flammenbildschirm
3. Abdeckplatte Schalter
4. Luftabgabgegitter
5. Holzfach (Holz nicht inbegriffen)

Standort und Anschluss

• Entfernen Sie s amtliches Verpackungsmaterial und halten Sie es außer der Reichweite von Kindern. Kontrollieren Sie nach Entfernung der Verpackung, ob das Gerät Beschädigungen oder Anzeichen eines Fehlers/Defekt/Störung aufweist. Benutzen Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich zur Kontrolle / Austausch an ihren Lieferanten.
• Wahlen Sie einen geeigneten Standort für das Gerät unter Berücksichtigung aller in dieser Gebrauchsanleitung genommen Warnhinweise.

• Stellen Sie die Heizung auf den Kopf, verwenden Sie eine Decke oder ähnliches um Schäden zu vermeiden.

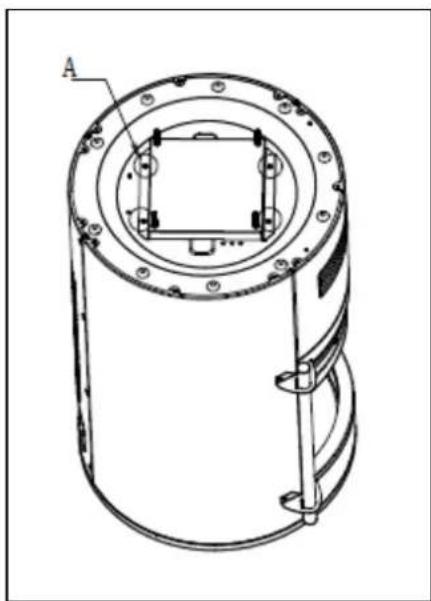

• Befestigen Sie mit den 4 Kreuzschlitzschrauben den kastenfornigen Metallaufsatz am Boden des Ofens.

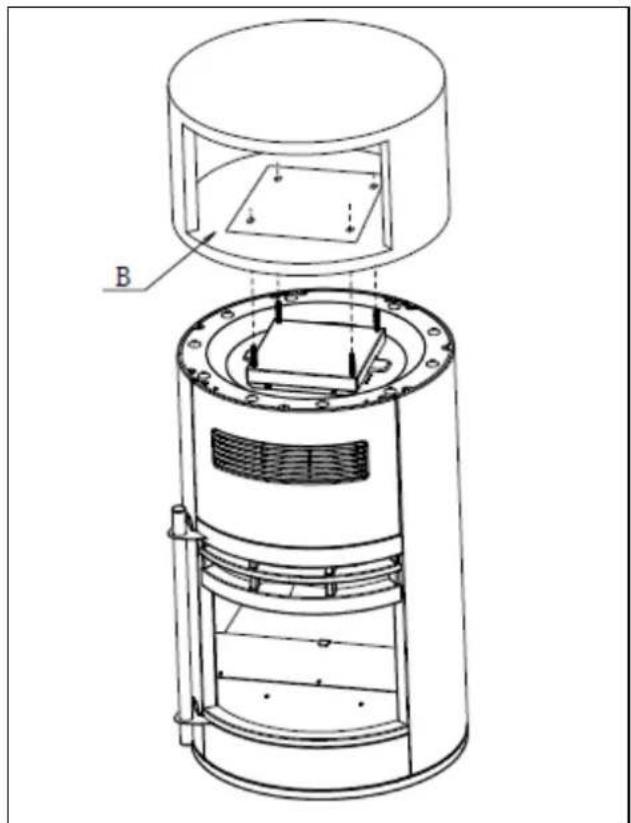

1. Setzen Sie das Holzfach auf den Herd, siehe Zeichnung 2. Setzen Sie die 4 Schrauben des kastenfornigen Metallaufsatzes durch die 4 LÖcher im Holzfach.

Hinweis: Stellen Sie sich, dass sich die Öffnung des Holzfachs vorne befindet.

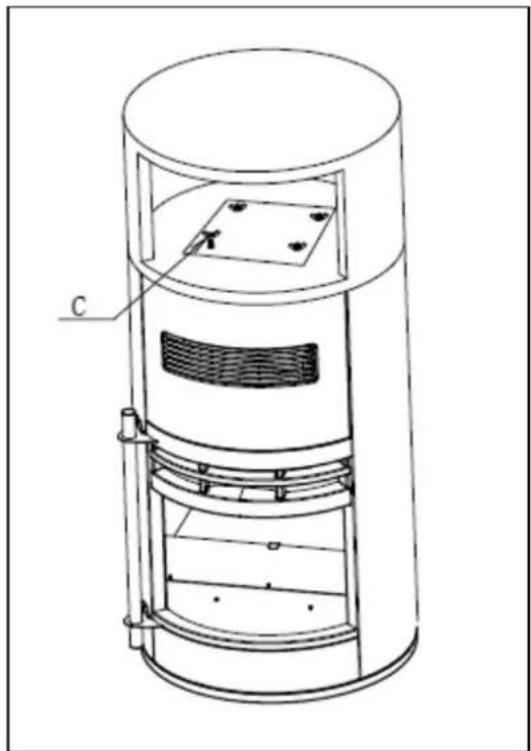

1. Platzieren Sie die Metallplatte mit den 4 LÖchern an der Innenseite des Holzfachs. Setzen Sie die 4 Schrauben durch die LÖcher der Metallplatte. Schrauben Sie die Flügelmuttern fest auf die Schrauben und stellen Sie den Ofen aufrecht.

• Wickeln Sie das Stromkabel vollständig ab und stecken Sie den Stecker in eine geeignete geerdete 220-240-V-Steckdose. Vergewissern Sie sich, dass keine anderen Geräte an dieselbe Gruppe angeschlossen sind, um eine Überlastung zu vermeiden.

Inbetriebnahme

• Kontrollieren Sie, ob die Angaben auf dem Typenschild mit dem der Stromvorrichtung übereinstimmen, an die Sie den Kamin anschließen möchten. Schlieben Sie keine anderen Geräte an denselben Anschluss.

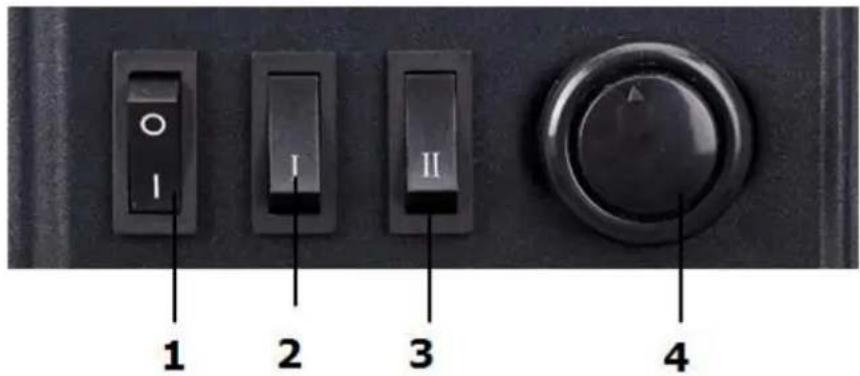

  Die Bedienungsschalter und der Thermostatknopf befinden sich auf der Rückseite des Kamins.
  Durch Drücken der unten stehenden Schalter erreichen Sie die folgende Wirkung:

Schalter 1: Stromzufahr zum Kamin und Flammeneffekt (ohne Heizung)
eingeschaltet (O eingedrückt ist AUS - I eingedrückt ist AN).

Schalter 1+2: 1000 Watt Heizung eingeschaltet, mit Flammeneffekt
Schalter 1+2+3: 2000 Watt Heizung eingeschaltet, mit Flammeneffekt

• Kontrollieren Sie, ob der Schalter 1 auf 'AUS' steht (O eingedrückt).
• Stecken Sie dann den Stecker in die geerdete Steckdose.
• Drehen Sie den Thermostatkopf auf maximal (so welt wie möglich im Uhrzeigersinn).
• Wenn Sie Schalter 1 und eventuell Schalter 2 und 3 drücken,nehmen Sie den Kamin in Betrieb.
• Wenn die gewünschte Temperatur erreicht wurde, stellen Sie den Thermostatknopf langsam darüber bis Sie ein Klicken horen. Die Temperatur ist jetzt eingestellt. Der Heizlüfter schaltet sich automatisch ein und aus, um die eingestellte Temperatur zu regeln. Um eine höhere oder niedrigere Temperatur einzustellen, drehen Sie den Thermostatknopf jeweils im Uhrzeigersinn/gegen den Uhrzeigersinn.
• Sie schalten den Kamin aus, indem Sie alle Schalter wieder in den AUS-Stand setzen. Immer den Stecker aus der Steckdosenehmen, wenn der Ofen nicht benutzt wird.

Sicherheitsvorrichtungen

Der Orsa fireplace Zierkamin ist mit einem Überhitzungsschutz ausgestattet. Wenn es im Inneren des Gerätes zu heißt wird, schaltet der Überhitzungsschutz das Gerät aus. Das kann geschehen, wenn der Ofen seine Wärme unzureichend abgeben oder zu weniger frische Luft ansaugen kann. In der Regel ist die Ursache (teilweise) Abdeckung des Ofens, Verstopfung des Ansaug- und/oder Ausblasgitters, Schmutz, Platzierung zu dicht an z.B. einer Wand,

usw. Wenn dies geschieht, schalten Sie den Kamin aus, indem Sie den Hauptschalter auf O stellen und entfernen Sie den Stecker aus der Steckdose.

Lassen Sie den Kamin mindestens 15 Minuten abkühlen und beheben Sie die Ursache für die Überhitzung. Anschließlich konnen Sie den Kamin wieder in Betriebnehmen.

Wiederholt sich die Überhitzung oder konnen Sie die Ursache nicht hersausfinden, bringen Sie den Kamin zur Kontrolle/Reparatur zu ihrer Servicestelle.

Achtung! Aus Sicherheitsgründen nimmt der Kamin seine Funktion nach einer Überhitzung nicht automatisch wieder auf. Vor der Benutzung müssen immer die sicheren

Bedingungen kontrolliert werden. Schalten Sie den Kamin darum auch nicht mithilfe eines Timers ein und schreiben Sieihn nicht an eine Stromvorrichtung an, die sich regelmäß ein- und ausschaltet.

Reinigung und Wartung

Entfernen Sie immer den Stecker aus der Steckdose und setzen Sie den Kamin erst abkühlen, bevor Sie ihn reinigen oder berühren. Der Orsa fireplace-Kamin erfordert keine besondere Wartung. Halten Sie die Ansaug- und Ventilationsöffnungen immer sauber und staubfrei. Um das Metallgehäuse an der Außenseite zu reinigen, konnen Sie ein weiches Tuch oder eine weiche Bürste benutzen. Benutzen Sie keine scheuernden Reinigungsmittel und auch keine speziellen Glasreiniger.

Der Kamin enthalt keine Teile, die Sie selbst austauschen konnen. Wenn eine Störung auftritt, immer sofort den Stecker aus der Steckdoseziehen und sich an eine Servicestelle wenden. Führten Sie selbst keine Reparaturen aus und bitten Sie immer um

Originalersatzteile. Wenn Sie den Kamin nach der Saison aufräumen möchten, reinigen Sieihn, verpackenihn, nach Mochigkeit in der Originalverpackung und weisen ihm einen kühlen, trockenen und staubfreiem Ort zu. Sorgen Sie damit, dass er gerade steht.

Probleme und Lösungen

Sollte der Kamin nicht ordnungsgemäß Funktionieren, überprüfen Sie die

Stromvorrichtung. Funktioniert die Steckdose? Ist eine Sicherung durchgebrannt?

Das Licht brennt auf der Kamin, aber der Kamin liefert keine Wärme. Überprüfen Sie, ob der Thermostat am Kamin höher ist als die aktuelle Raumtemperatur. Stoppt der Kamin seinen Betrieb platzlich, kann der Überhitzungsschutz in Betrieb getreten sein, siehe unter „Sicherheitsvorrichtung’. Funktioniert die Stimmungsbeleuchtung nicht oder nur begrenzt, müssen eventuell eine oder mehrere Glählampchen ausgetauscht werden, siehe ‘Lampe austauschen’. Wenn andere Störungen auftreten, den Kamin sofort ausschalten, Stecker aus der Steckdose entfernen und ihren Lieferanten oder einen anerkannten Elektriker konsultieren. Führten Sie niemals selbst Reparaturen aus; das ist gefährlich und lässt die Garantie verfallen.

Abfallentsorgung

Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den örtlichen Gesetzen und Vorschriften oder liefern Sie es an ihren Lieferanten.

Anhänge

Die CE-ErklärungfindenSieamEndediesHandbuchsc.
