GEBRUIKSAANWIJZING GTMM12 DURO

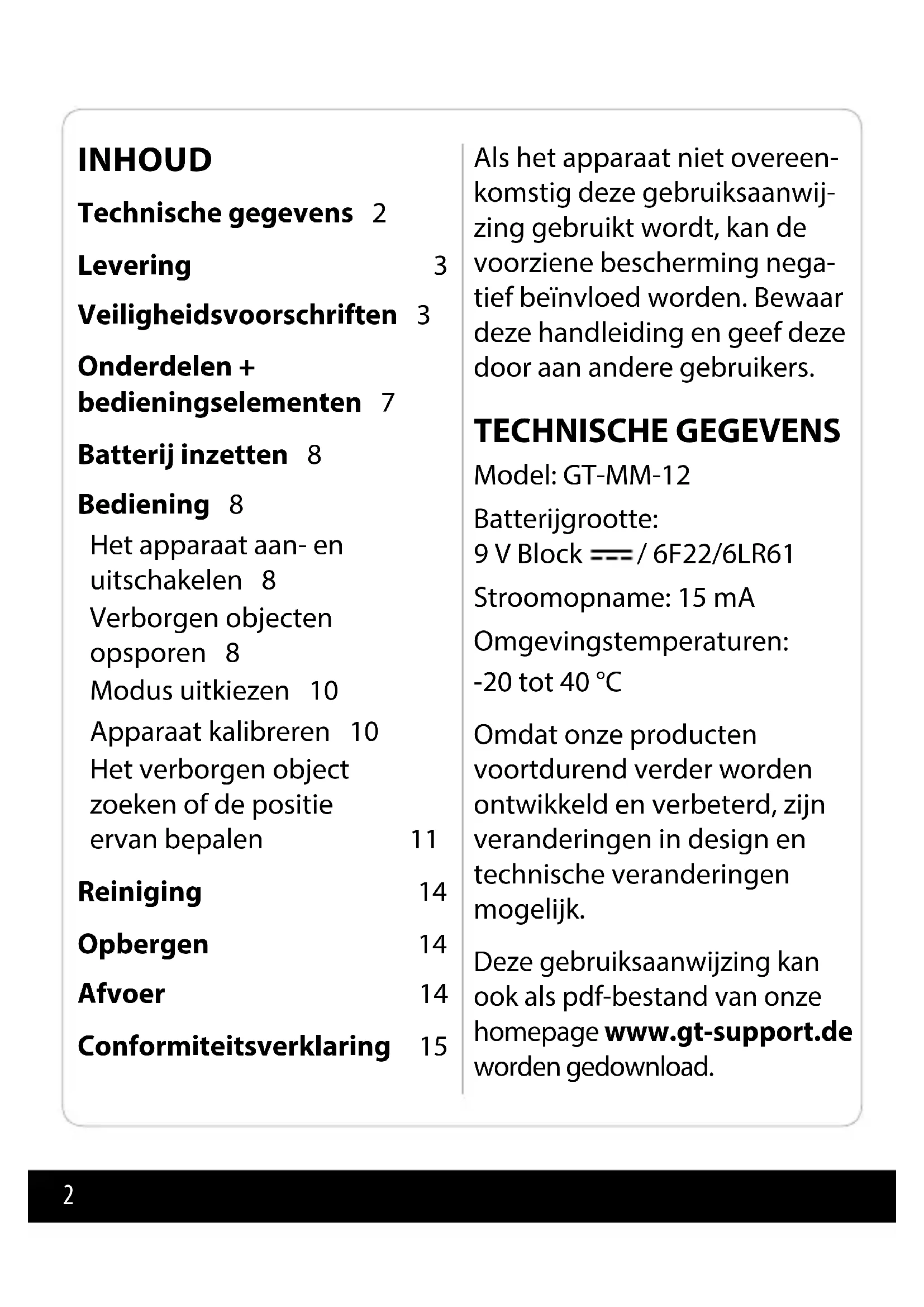

Veiligheidsvoorschriften 3

Onderdelen + bedieningselementen 7

Batterij inzetten 8

Bediening 8

Het apparaat aan- en uitschakelen 8

Verborgen objecten opsporen 8

Modus uitkiezen 10

Apparaat kalibreren 10

Het verborgen object

zoeken of de positie

ervan bepalen 11

Reiniging 14

Opbergen 14

Afvoer 14

Conformiteitsverklaring 15

Als het apparaat niet overeen- komstig deze gebruiksaanwij- zing gebruikt wordt, kan de voorziene bescherming nega- tief beïnvloed worden. Bewaar deze handleiding en geef deze door aan andere gebruikers.

TECHNISCHE GEGEVENS

Model: GT-MM-12

Batterijgrootte:

9 V Block === / 6F22/6LR61

Stroomopname: 15 mA

Omgevingstemperaturen:

-20 tot 40 °C

Omdat onze producten voortdurend verder worden ontwikkeld en verbeterd, zijn veranderingen in design en technische veranderingen mogelijk.

Deze gebruiksaanwijzing kan ook als pdf-bestand van onze homepage www.gt-support.de worden gedownload.

LEVERING

Multidetector

1 x 9 V blokbatterij / 6F22

Gebruiksaanwijzing met ga- rantiebewijs

VEILIGHEIDS- VOORSCHRIFTEN

Lees de volgende aan- wijzingen aandachtig door en bewaar deze gebruiks- aanwijzing, voor het geval u la- ter iets wilt nalezen.

Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee.

Waarschuwing! Bij het gebruik van op batterijen aan- gedreven apparaten moeten ter bescherming tegen brandgevaar en tevens tegen lichamelijk letsel en zaak- schade enkele fundamentele veiligheidsmaatregelen, inclusief de volgende voor- schriften worden nageleefd.

Houd uw werkruimte in orde!

- Wanorde in de werkruimte leidt tot ongevalsrisico's.

Houd rekening met omgevingsinvloeden!

- Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving.

- Dit artikel kan door kinderen vanaf 8 jaar en ouder, en tevens door personen met verminderden fysieke, sensorische of mentale capaciteiten of een gebrek aan ervaring en kennis worden gebruikt, mits er toezicht op hen wordt gehouden, of als zij instructies hebben gekregen over het veilige gebruik van het artikel en ze de eventuele gevaren die daaruit kunnen ontstaan, begrijpen. Kinderen mo-gen niet met het apparaat spelen. Kinderen mogen dit

artikel niet zonder toezicht reinigen of er gebruikersonderhoud aan plegen.

• Laat kinderen of hulpbe-hoevende personen zonder toezicht geen elektrische apparaten gebruiken.
• Bewaar het verpakkingsma- teriaal buiten de reikwijdte van kinderen. Er bestaat ver- stikkingsgevaar.

Waarschuwing! Gebruik het meetapparaat alleen voor werkzaamheden die overeen-komen met het voorgeschreven gebruik, zoals ze in de handleiding zijn beschreven.

Controleer uw apparaat op beschadigingen!

• Controleer het apparaat voor het werk op beschadigingen. Controleer of het apparaat naar behoren zal functioneren. Gebruik het apparaat niet, als enig onderdeel defect is.

Bewaar uw apparaten op een veilige plaats!

• Ongebruikte apparaten en batterijen moeten op een droge plaats worden bewaard die niet bereikbaar is voor kinderen.

Reparaties

• Dit apparaat beantwoordt aan de betreff ende veiligheidsvoorschriften. Reparities mogen alleen door bevoegde vakmensen en met originele reserveonderdelen worden uitgevoerd, anders bestaat er mogelijk gevaar voor ongelukken voor de gebruiker.

Aanwijzingen voor de bat- terijen

• Laad de batterijen nooit op-nieuw op! Explosiegevaar!

• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Gooi de batterijen niet in het vuur, sluit ze niet kort en demonteer ze niet.

• Let bij het plaatsen op de juiste polariteit.

• Reinig de batterij- en apparaatcontacten zo nodig voordat u de batterijen plaatst.
• Verwijder lege batterijen on-middellijk uit het apparaat! Verhoogd leeglooprisico!
• Stel de batterijen niet bloot aan extreme omstandigheden zoals radiatoren, zonneschijn! Verhoogd leeglooprisico!
• Vermijd contact van batterij-vloeistof met huid, ogen en slijmvliezen. Spoel bij contact de getroff en gebieden on-middellijk overvloedig met veel schoon water en raad-pleeg onmiddellijk een arts.
• Let op. Explosiegevaar bij ondeskundig vervangen van de batterij. Vervang alleen door hetzelfde of een gelijkwaardig batterijtype.

- Batterijen kunnen levensgevaarlijk zijn als ze worden ingeslikt. Als u vermoedt dat een batterij werd ingeslikt of op een andere manier in het lichaam is terechtgekomen, dient u onmiddellijk medische hulp in te roepen.

- Verwijder de batterijen uit het apparaat wanneer u het langere tijd niet gebruikt.

Extra veiligheidsaanwijzingen voor buis- en stroomleidingdetectoren

• Gebruik het gereedschap niet, om wisselspanning in niet geïsoleerde resp. vrij liggende leidingen vast te stellen.
• Gebruik het apparaat niet als vervanging voor een voltmeter.
• Het moet u duidelijk zijn, dat het apparaat misschien niet altijd alle pijpen en leidingen goed herkent.
• De volgende omstandigheden kunnen onnauwkeurige resultaten veroorzaken:

– Zwakke batterij
– Dikke wanden met dunne buizen of stroomleidingen
- Zeer dikke wanden
- Zeer diep liggende stroomleidingen of pijpen

• Met metaal beklede wan- den
  – Zeer vochtige omstandigheden
  – Afgeschermde kabels
  – Elektrostatische oplading
• Test het apparaat voor het gebruik steeds door
  – Een bekende buis resp. een bekende stroomleiding te laten herkennen.
• Informeer in twijfelgeval- len altijd bij een erkende aannemer.

Let op! De multisensor is ontworpen voor gebruik in het privéhuishouden.

Voor bedrijfsmatig gebruik in werkplaatsen etc. is deze ongeschikt.

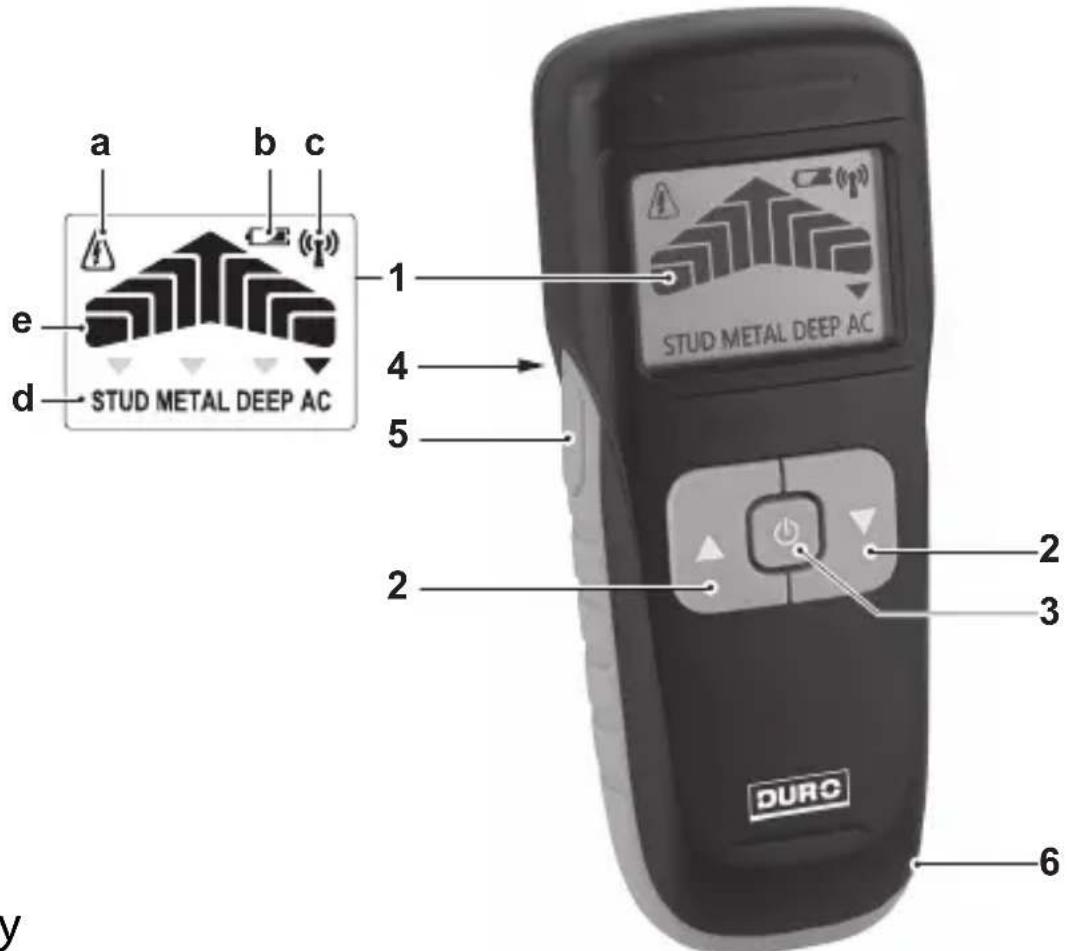

ONDERDELEN + BEDIENINGSELEMENTEN

a b c e d STUD METAL DEEP AC 1 4 5 2 2 3 DURC 6 y

1. Display

a Geeft een stroomvoerende elektrische leiding aan
b Geeft de noodzakelijke vervanging van de batterij aan
c Signaalsymbool
d Modusindicator
e Balkindicator afstand tot het object

1. Toets MODE

2. Toets ON/OFF

3. Batterijvak (achterkant)

4. Kalibreertoets

5. Geïntegreerde marker

BEDIENING

Uitpakken

• Neem alle onderdelen uit de verpakking en controleer of de omvang van de levering compleet en niet beschadigd is. Neem eventueel contact op met het op het garantiebewijs aangegeven serviceadres.
• Verwijder zorgvuldig al het verpakkingsmateriaal.

Houd kinderen uit de buurt van het verpakkingsmateriaal. Bij inslikken bestaat er verstikkingsgevaar. Let er ook op, dat de zak van de verpakking niet over het hoofd getrokken wordt.

Batterij inzetten

U hebt een 9 volt blokbatterij nodig van de grootte 6F22 (bij de levering inbegrepen).

1. Open het batterijvakdeksel aan de onderkant van het apparaat. Trek de aansluit-schoen iets naar voren en

druk de batterij op de aan- sluitschoen. Houd u daarbij aan de juiste richting van de polen.

1. Plaats de batterij in het batterijvak en sluit het batterijvakdeksel weer.

VERWIJZING: De batterijtoe-standsindicator 1b verschijnt op het display als de batterij moet worden vervangen.

Het apparaat aan- en uitscha- kelen

- Druk op de toets ON/OFF om het apparaat in- en uit te schakelen.

Na 60 seconden zonder invoer schakelt het apparaat automa- tisch uit.

Verborgen objecten opsporen Let op! Om personen- of zaakschades te vermijden, moet het volgende beslist worden nageleefd:

- Balken en draagbalken worden op regelmatige afstanden in het metsel-

werk geplaatst. Bepaal de afstand tussen de balken of draagbalken, voordat u werkzaamheden aan het muurwerk uitvoert.

• Onregelmatigheden in de afstanden duiden bijvoorbeeld op elektrische leidingen of waterleidingen.
• Afhankelijk van de toe- stand van de oppervlakken kunnen er meetfouten op- treden.
• Als u wat opspoort, moet u steeds controleren of dit eventueel een elektrische leiding is.
• Als het bliksemsymbool op het display verschijnt, betreft het een stroomvoerende elektrische leiding.
• Statische opladingen kunnen het detectiebereik van een elektrische leiding met maximaal 30 cm vergroten.
• Werk in dit gedeelte niet aan het muurwerk.
• Werkzaamheden in het gebied van elektrische

leidingen zijn alleen toege- staan, als voordat het werk begint gewaarborgd is, dat de stroomtoevoer naar de betreff ende leidingen on- derbroken is.

- Het geregistreerde object kan afhankelijk van de diep-te breder of smaller zijn, dan het display aangeeft.

- Markeer steeds het begin en het einde van het object. Het midden tussen de beide markeringen is dan het midden van het object.

U kunt de volgende objecten (materialen) met het apparaat opsporen:

- hout/balken (STUD), maxi-male plaatsbepalingsdiepte 19 mm

• metaal (METAL), maximale plaatsbepalingsdiepte 30 mm

- met de instelling DEEP kunnen bijzonder diep liggende balken/hout en metalen delen worden gepeild (max. plaats-bepalingsdiepte 38 mm)

• elektrische leidingen (AC), maximale plaatsbepalings-diepte 50 mm

Modus uitkiezen

1. Druk op de toets MODE om de gewenste modus uit te kiezen STUD > METAL > DEEP > AC

Apparaat kalibreren

Het apparaat moet worden gekalibreerd op de eigenschappen van het lichaam (wand, vloer, plafond:

• voor het begin van elke zoe- kactie
- regelmatig tijdens een zoekproces (telkens na 60 seconden)

VERWIJZING: De hernieuwde kalibratie na 60 seconden is nodig, om het optreden van meetfouten te verminderen.

1. Houd het apparaat tegen het oppervlak (kies een

plaats, waar zich met grote waarschijnlijkheid geen gezocht object bevindt).

1. Druk de kalibratieknop in en houd de knop ingedrukt (1 korte pieptoon is te horen). Beweeg het apparaat niet terwijl u dit doet. 2 korte pieptonen bevestigen de geslaagde kalibrering.
2. Houd de toets nog ingedrukt en start de zoekprocedure.

Tip:

• Tijdens de ijking moet het apparaat rustig gehouden worden en mag het niet worden bewogen.
• Als u te dicht op het object of direct op het hout kali-breert kan de ijking mislukken.

Dan moet u het apparaat weer opnieuw inschakelen, om de ijking te starten.

Houd het apparaat dit maal enige centimeters verder naar rechts of links van het vorige oppervlak.

Het verborgen object zoeken of de positie ervan bepalen

De zoek- resp. plaatsbepalings- procedure is in alle 4 modi gelijk en wordt aan de hand van de afbeeldingen verduidelijkt.

Het gevonden object moet steeds twee maal met het apparaat worden overkruist. De overkruising gebeurt hierbij in tegengestelde richtingen.

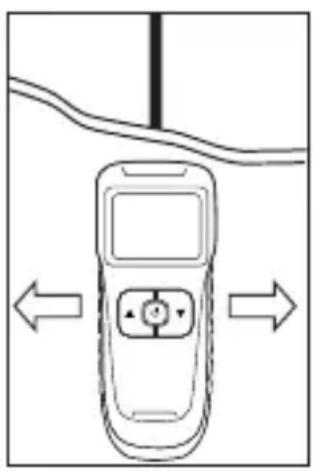

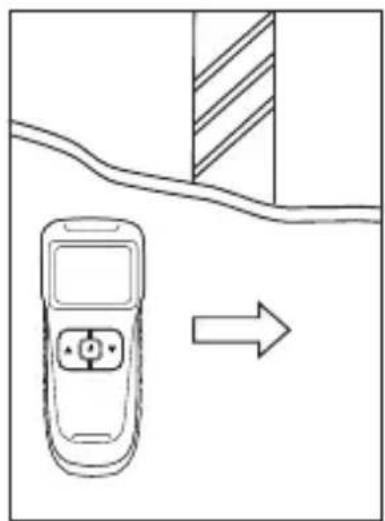

Na de ijking schuift u het apparaat langzaam in horizontale richting langs de wand (zie afbeelding). U mag het apparaat niet optillen of kantelen.

a) Het display geeft alleen de modus aan = geen object in de buurt.

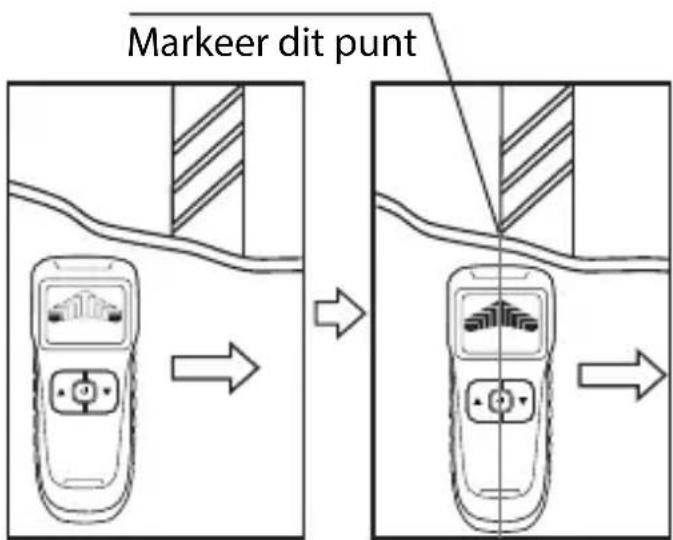

Als u het gezochte object nadert, wordt de eerste balk in het LCDscherm opgevuld. Bij een volledig staafdi- agram, zet u op dit punt een markering (zie afbeelding).

Markeer dit punt

b) Toenemende balkweergave in het display = het apparaat nadert het object
c) Volledige balkweergave in het display met continue pieptoon = het apparaat bevindt zich bij het begin van het object

Beweeg het apparaat verder in dezelfde richting tot er geen balken meer op het scherm verschijnen.

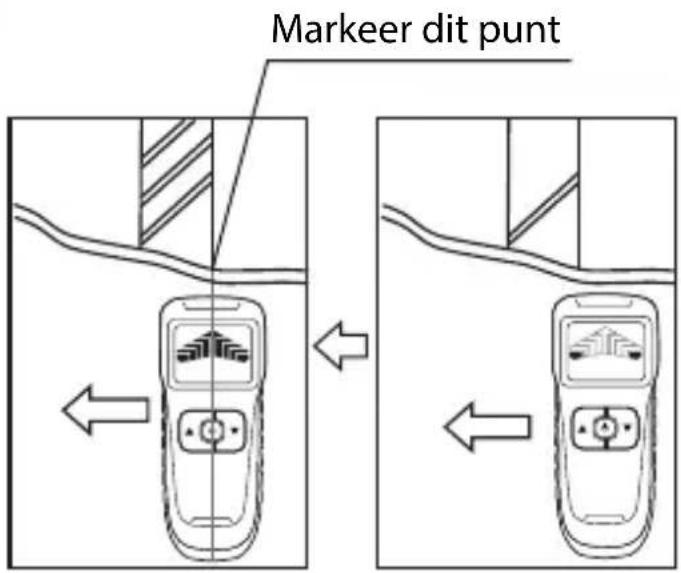

Dan beweegt. u het apparaat in de tegengestelde richting, om de andere hoek van het voorwerp te markeren. Zet de markering daar, waar het diagram volledig is opgevuld (zie afbeeldingen).

Markeer dit punt

Het gezochte object bevindt zich tussen de beide aangegeven markeringen.

VERWIJZING: Als u metalen objecten zoekt in de METAL -modus, kan het noodzakelijk zijn het zoekproces in een hoek van 90° te herhalen. Parallel aan het apparaat lopende metalen steunbalken kunnen de sensor in het apparaat storen.

Als er voortdurend maar 1 balk wordt weergegeven, betekent dit niet, dat er een object werd opgespoord.

Alleen als het apparaat volle- dige balken laat zien en er een continue pieptoon klinkt, kunt u er zeker van zijn, dat u een object hebt opgespoord.

Als er naast de AC -modus en de balkweergave nog een bliksemsymbool verschijnt, is het gevonden object een stroomvoerende elektrische leiding.

Als u weet, dat op een bepaalde plaats leidingen lopen, maar u deze niet met het apparaat in de AC-modus kunt vinden, gebruikt u de modus METAL. Elektrische leidingen kunnen door metalen bekledingen worden afgeschermd. Dicht bij elkaar

lopende balken en stroomvoerende elektrische leidingen kunnen het eenduidige opsporen van de afzonderlijke objecten belemmeren.

Het apparaat meet in de DEEP-modus ook verborgen stijlen, latten en metaal in wanden tot een diepte van 38 mm. Hier wordt de aanwezigheid van stijlen, latten en metaal herkend. Er kan echter geen onder-scheid worden gemaakt tussen hout en metaal.

REINIGING

De multidetector is onder- houdsvrij. Reinig het appa- raat met een droge of licht bevochtigde doek.

OPBERGEN

• Bewaar het apparaat op een droge en vorstvrije plaats, buiten het bereik van kinderen.
• Verwijder de batterijen, als u de multidetector gedurende een langere tijd niet gebruikt.

AFVOER

Doe ook de verpak- kingsmaterialen vol- gens de regels en in overeenstemming met de milieueisen weg. Dit zijn grondstoffen die opnieuw kunnen worden gebruikt.

Het apparaat mag niet bij het huishoudafval worden verwijderd. Als het apparaat niet meer

bruikbaar is, moet u de batterijen uit het apparaat verwijderen. Vraag de verant- woordelijke afvalverwerkingsmaatschappij naar de vereiste maatregelen voor de afvalverwijdering.

Batterijen en accu's horen niet bij het huisvuil.

Elke consument is wettelijk verplicht batterijen en accu's bij een inzamelpunt van de

gemeente, wijk of in de winkel af te geven. Alle batterijen en accu's kunnen hierdoor op een milieubewuste manier worden verwijderd.

CONFORMITEITS- VERKLARING

De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd.

De volledige conformiteitsverklaring vindt u op het internet op www.gt-support.de.
