BEDIENUNGSANLEITUNG GTMM12 DURO

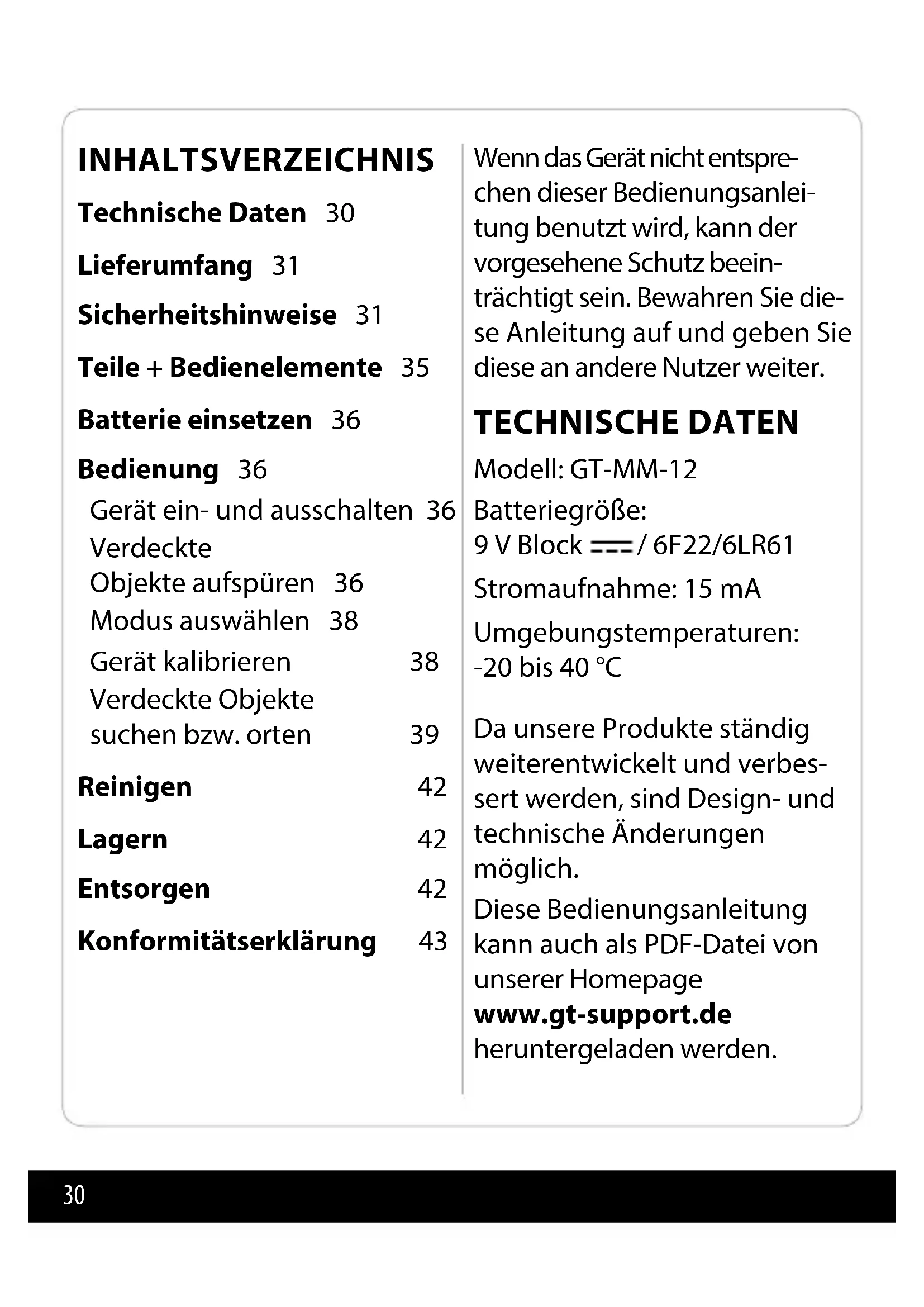

Technische gegevens 2

Levering 3

Sicherheitshinweise 31

Teile + Bedienelemente 35

Batterie einsetzen 36

Bedienung 36

Gerät ein- und ausschalten 36

Verdeckte

Objekte aufspüren 36

Modus auswählen 38

Gerät kalibrieren 38

Verdeckte Objekte

suchen bzw. orten 39

Reinigen 42

Lagern 42

Entsorgen 42

Konformitätserklärung 43

Wenn das Gerät nicht entsprechen dieser Bedienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt sein. Bewahren Sie diese Anleitung auf und geben Sie diese an andere Nutzer weiter.

TECHNISCHE DATEN

Modell: GT-MM-12

Batteriegröße:

9 V Block === / 6F22/6LR61

Stromaufnahme: 15 mA

Umgebungstemperaturen:

-20 bis 40 °C

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Diese Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage

www.gt-support.de

heruntergeladen werden.

LIEFERUMFANG

Multi-Messgerät

9 V Blockbatterie der Größe 6F22

Bedienungsanleitung/

Garantiekarte

SICHERHEITSHINWEISE

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten.

Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Warnung! Bei der Verwendung von batteriebetriebenen Geräten sind zum Schutz gegen Feuergefahr sowie gegen Körper – und Sachschäden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften zu beachten.

Halten Sie Ihren Arbeitsbereich in Ordnung!

- Unordnung im Arbeitsbereich führt zu Unfallgefahren.

Berücksichtigen Sie Umgebungseinfl üsse!

- Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät

spielen. Reinigung und Be- nutzer-Wartung dürfen nicht von Kindern ohne Beaufsich- tigung durchgeführt werden.

• Lassen Sie Kinder oder hilfsbedürftige Personen nicht unbeaufsichtigt elektrische Geräte benutzen.
• Bewahren Sie das Verpackungsmaterial außerhalb der Reichweite von Kindern auf. Es besteht Erstickungsgefahr.

Warnung! Verwenden Sie das Messgerät nur für Arbeiten, die der bestimmungsgemäßen Verwendung entsprechen, wie sie in der Anleitung beschrieben ist.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

- Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß funktionieren

wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist.

Bewahren Sie Ihre Geräte sicher auf!

- Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

Reparaturen

- Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Batteriehinweise

• Laden Sie Batterien niemals wieder auf! Explosionsgefahr!
• Halten Sie neue und ge-brauchte Batterien von Kin-dern fern, werfen Sie sie nicht ins Feuer, schließen Sie sie nicht kurz und nehmen Sie sie

nicht auseinander.

• Achten Sie beim Einlegen auf die richtige Polarität.
• Reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf.
• Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät ! Erhöhte Auslaufgefahr!
• Setzen Sie Batterien keinen extremen Bedingungen aus, wie z.B. Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
• Vermeiden Sie den Kontakt der Batteriefl üssigkeit mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

• Achtung. Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Batterietyp.

• Batterien können bei Verschlucken lebensgefährlich sein. Wenn Sie vermuten, dass eine Batterie verschluckt wurde oder auf andere Weise in den Körper gelangt ist, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.

Zusätzliche Sicherheitsanweisungen für Rohr- und Stromleitungsdetektoren

• Verwenden Sie das Werkzeug nicht, um Wechselspannung in nicht isolierten bzw. freiliegenden Leitungen festzustellen.
• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.
• Seien Sie sich darüber im klaren, dass das Gerät möglicherweise nicht immer alle Rohre und Leitungen richtig erkennt.

- Folgende Bedingungen können ungenaue Ergebnisse verursachen:

– Schwache Batterie

– Dicke Wände mit dünnen Rohren oder Stromleitungen

– Sehr dicke Wände

– Sehr tief liegende Strom- leitungen oder Rohre

– Mit Metall verkleidete Wände

– Sehr feuchte Bedingungen

- Abgeschirmte Kabel

– Elektrostatische Aufl adung

- Testen Sie das Gerät vor dem Gebrauch stets dadurch, dass Sie ein bekanntes Rohr bzw. eine bekannte Stromleitung erkennen lassen.

– Fragen Sie in Zweifelsfällen immer einen qualifi -zierten Bauunternehmer.

ACHTUNG! Das Messgerät ist für die Verwendung im Privathaushalt konzipiert.

Für den gewerblichen Ein- satz in Werkstätten, etc. ist es ungeeignet.

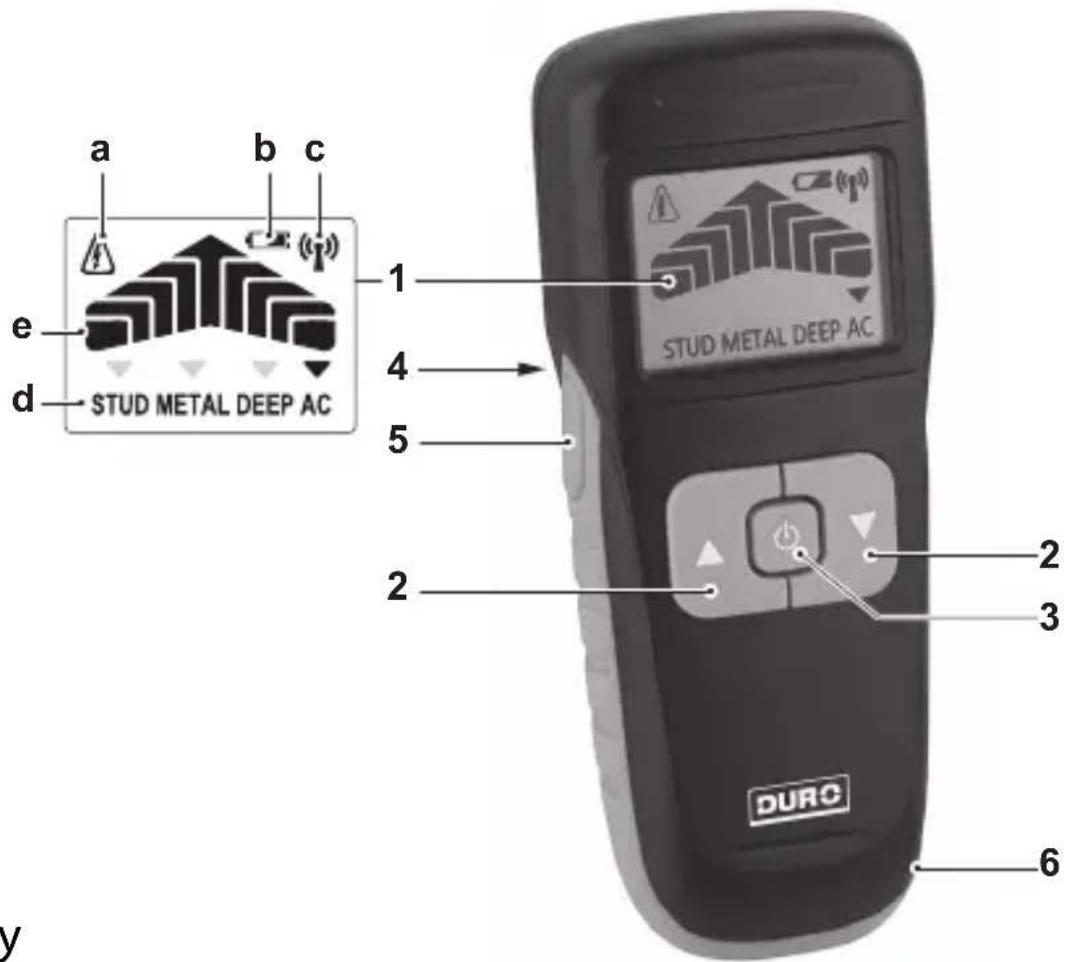

TEILE + BEDIENELEMENTE

a b c e d STUD METAL DEEP AC 1 4 5 2 2 3 DURC 6 y

1. Display

a Zeigt eine stromführende elektrische Leitung an

b Zeigt notwendigen Batteriewechsel an

c Signal Symbol

d Modus Anzeige

e Balkenanzeige Entfernung zum Objekt

1. Tasten MODE

2. Taste EIN/AUS

3. Batteriefachdeckel (Geräterückseite)

4. Kalibrierungstaste

5. Integrierter Markierstift

BEDIENUNG

Auspacken

• Nehmen Sie alle Teile aus der Verpackung und prüfen Sie, ob der Lieferumfang vollständig und unbeschädigt ist.
  Wenden Sie sich ggf. an die auf der Garantiekarte angegebene Serviceadresse.
• Entfernen Sie sorgfältig sämtliches Verpackungsmaterial.

Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

Batterie einsetzen

Sie benötigen eine 9 Volt Block-batterie der Größe 6F22 (im Lieferumfang enthalten).

1. Öff nen Sie den Batteriefa deckel auf der Rückseite des Gerätes, ziehen Sie den Anschlussschuh etwas hervor und drücken Sie die

Batterie polrichtig auf den Anschlussschuh.

1. Legen Sie die Batterie in das Fach ein und schließen Sie den Batteriefachdeckel wieder.

HINWEIS: Die Batteriezustandsanzeige 1b erscheint im Display wenn die Batterie gewechselt werden soll.

Gerät ein- und ausschalten

1. Drücken Sie die Taste EIN/AUS um das Gerät ein- und auszuschalten.

Nach 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.

Verdeckte Objekte aufspüren

ACHTUNG! Um Personen- oder Sachschäden zu vermeiden, ist unbedingt Folgendes zu beachten:

– Balken bzw. Träger werden in regelmäßigen Abständen im Mauerwerk verbaut. Ermitteln Sie den Abstand

der Balken bzw. Träger, bevor Sie Arbeiten am Mauerwerk durchführen.

– Unregelmäßigkeiten in den Abständen deuten z. B. auf elektrische Leitungen oder Wasserleitungen hin.

– In Abhängigkeit von der Oberflächenbeschaffenheit kann es zu Messfehlern kommen.

- Wenn Sie etwas aufspüren, prüfen Sie stets, ob es sich eventuell um eine elektrische Leitung handelt.

- Wenn das Blitzsymbol im Display erscheint, handelt es sich um eine stromführende elektrische Leitung.

- Statischen den Erfassungsbereich einer elektrischen Leitung um bis zu 30 cm erweitern.

- F ü h r e n S i e reich keine Arbeiten am Mauerwerk durch.

- Arbeiten i elektrischen Leitungen sind nur zulässig, wenn vor Ar-

beitsbeginn sichergestellt ist, dass die Stromzufuhr zu den entsprechenden Leitungen unterbrochen ist.

– Das erfasste Objekt kann in Abhängigkeit von der Tiefe breiter oder schmaler sein, als es das Display anzeigt.

– Markieren Sie stets den Anfang und das Ende des Objekts. Die Mitte zwischen den beiden Markierungen ist dann die Mitte des Objekts.

Mit dem Gerät können folgende Objekte (Materialien) aufgespürt werden:

- Holz/Balken (STUD), maxima-le Ortungstiefe 19 mm

A. Metall (METAB), kräaximale Ortungstiefe 30 mm

- Mit der Einstellung (DEEP) können besonders tiefliegeniden Balkeln/ Holzured MetallB e teile geortet werden (max. Ortungstiefe 38 mm)

m elektrische Leitungen (AC), o n maximale Ortungstiefe 50 mm

Modus auswählen

1. Drücken Sie die Taste MODE um den gewünschten Modus auszuwählen STUD > METAL > DEEP > AC

Gerät kalibrieren

Das Gerät muss auf die Eigenschaften des Körpers (Wand, Boden, Decke) kalibriert werden:

• vor dem Beginn jeder Suche
- regelmäßig während eines Suchvorgangs (nach je 60 Sekunden)

HINWEIS: Die erneute Kalib- rierung nach 60 Sekunden ist erforderlich, um das Auftreten von Messfehlern zu reduzieren.

1. Gerät gegen Oberfl äche halten (Stelle wählen, wo sich mit großer Wahrscheinlichkeit kein gesuchtes Objekt befi ndet).

2. Kalibriertaste drücken und gedrückt halten (1 kurzer Piepton ertönt). Dabei das

Gerät nicht bewegen. 2 kur- ze Pieptöne bestätigen die erfolgreiche Kalibrierung.

1. Taste weiter gedrückt halten und Suche starten.

Hinweise:

• Die Kalibriertaste muss während des gesamten Suchvorgangs (Kalibrierung und Suche) durchgehend gedrückt gehalten werden.
- Wenn Sie zu dicht am Objekt kalibrieren oder direkt auf dem Holz, kann die Kalibrierung fehlschlagen.

Dann bitte da erneut einschalten, um die Kalibrierung zu starten.

Bitte halten Sie das Gerät diesmal einige Zentimeter weiter rechts oder links von der vorigen Oberfläche.

Verdeckte Objekte suchen bzw. orten

Der Such- bzw. Ortungsvorgang ist in allen 4 Modi gleich und wird anhand der Abbildungen verdeutlicht.

Das gefundene Objekt muss jeweils zwei Mal mit dem Gerät überquert werden. Die Überquerung erfolgt hierbei in entgegengesetzte Richtungen.

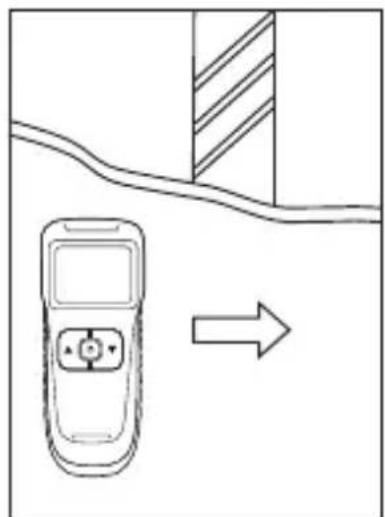

Nach der Kalibrierung schieben Sie das Gerät langsam und in horizontaler Richtung an der Wand entlang (siehe Abbildung).

Das Gerät nicht heben oder kippen.

a) Display zeigt nur den Modus oder max. 1 Balken an = kein Objekt in der Nähe.

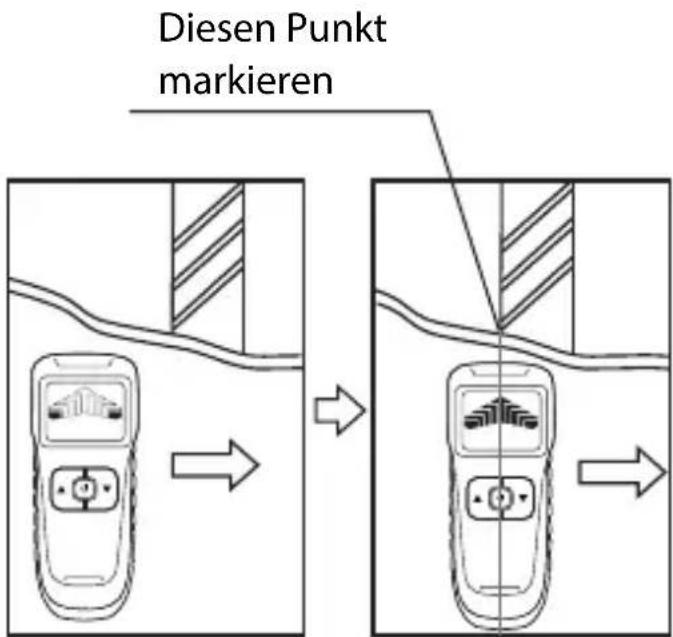

W e n n S i e ten Objekt nähern, füllen sich mind. 2 Balken im LC Display aus. Beim vollen Bal- kendiagramm setzen Sie bit- te eine Markierung an dem Punkt (siehe Abbildung).

Diesen Punkt markieren

b) Zunehmende Balge im Display = das Gerät nähert sich dem Objekt
c) Volle Balkena play mit Dauer-Piepton = das Gerät befindet sich am Objektanfang

Bewegen Sie das Gerät weiterhin in dieselbe Richtung bis keine Balken oder mind. 1 Balken im Display erscheinen.

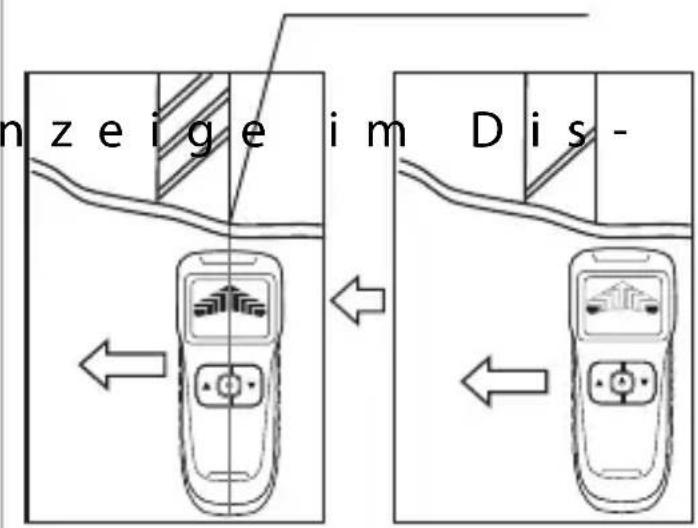

Dann bewegen Sie das Gerät in die entgegengesetzte Richtung, um die andere Ecke des Objektes zu markieren. Setzen Sie die Markierung dort, wo das Diagramm vollständig ausgefüllt ist (siehe Abbildungen).

k e n a n z e Diesen Punkt markieren

n zeige im Dis -

Zwischen den beiden gesetzten Markierungen befi ndet sich das gesuchte Objekt.

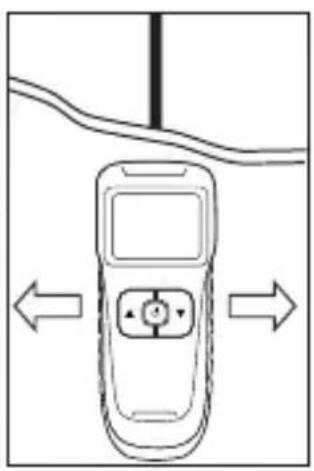

HINWEIS: Es kann hilfreich sein, die Objektsuche mit einer 90° gedrehten Suchrichtung zu wiederholen, um die Ausdehnung des gesuchten Objektes zu ermitteln. Parallel zum Gerät verlaufende Metallstreben können den Sensor im Gerät stören. Die dauerhafte Anzeige von nur 1 Balken bedeutet nicht, dass ein Objekt aufgespürt wurde.

Nur wenn das Gerät volle Balken zeigt und ein Dauer-Piepton ertönt, können Sie sicher sein, ein Objekt aufgespürt zu haben.

Wird zusätzlich zu dem AC-Modus und der Balkenanzeige noch ein Blitzsymbol eingeblendet, so handelt es sich bei dem gefundenen Objekt um eine stromführende elektrische Leitung.

Falls Sie wissen, dass Leitungen an einer bestimmten Stelle verlaufen, Sie diese jedoch mit dem Gerät im AC-Modus nicht fi nden können, benutzen Sie den Modus METAL. Elektrische Leitungen können durch Metallverkleidungen abgeschirmt werden. Nahe zu einander verlaufende Balken und stromführende elektrische Leitungen können das eindeutige Aufspüren der einzelnen Objekte verhindern.

Das Gerät misst auch verborgene Pfosten, Latten und Metall in Wänden bis zu einer Tiefe von 38 mm im DEEP-Modus. Hier wird das Vorhandensein von Pfosten, Latten und Metall erkannt. Es kann aber nicht zwischen Holz und Metall unterschieden werden.

REINIGEN

Das Messgerät ist wartungs- frei. Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.

LAGERN

• Bewahren Sie das Gerät an einem trockenen und frostfreien Ort, außerhalb der Reichweite von Kindern auf.
• Entnehmen Sie die Batterie, wenn Sie das Messgerät über einen längeren Zeitraum nicht benutzen.

ENTSORGEN

Entsorgen Sie auch die Verpackungsmaterialien ordnungsgemäß und umweltgerecht. Diese sind Rohstoff e und können wieder verwertet werden.

Das Gerät darf nicht über den Hausmüll entsorgt werden. Sollte das Gerät nicht mehr

benutzt werden können, nehmen Sie die Batterie aus dem Gerät. Fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.

Batterien und Akkus gehören nicht in den Hausmüll.

Jeder Verbraucher ist gesetzlich verpfl ichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines

Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden.

KONFORMITÄTS- ERKLÄRUNG

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

KLANTENSERVICE • SERVICE CLIENTS • KUNDENSERVICE

03 707 14 49 03 707 14 49

03 707 14 49

[e-mail]

ART.-NR. 7631 AA 06/20 F

Vertrieben durch (Keine Serviceadresse!):

Globaltronics GmbH & Co. KG

Domstr. 19
