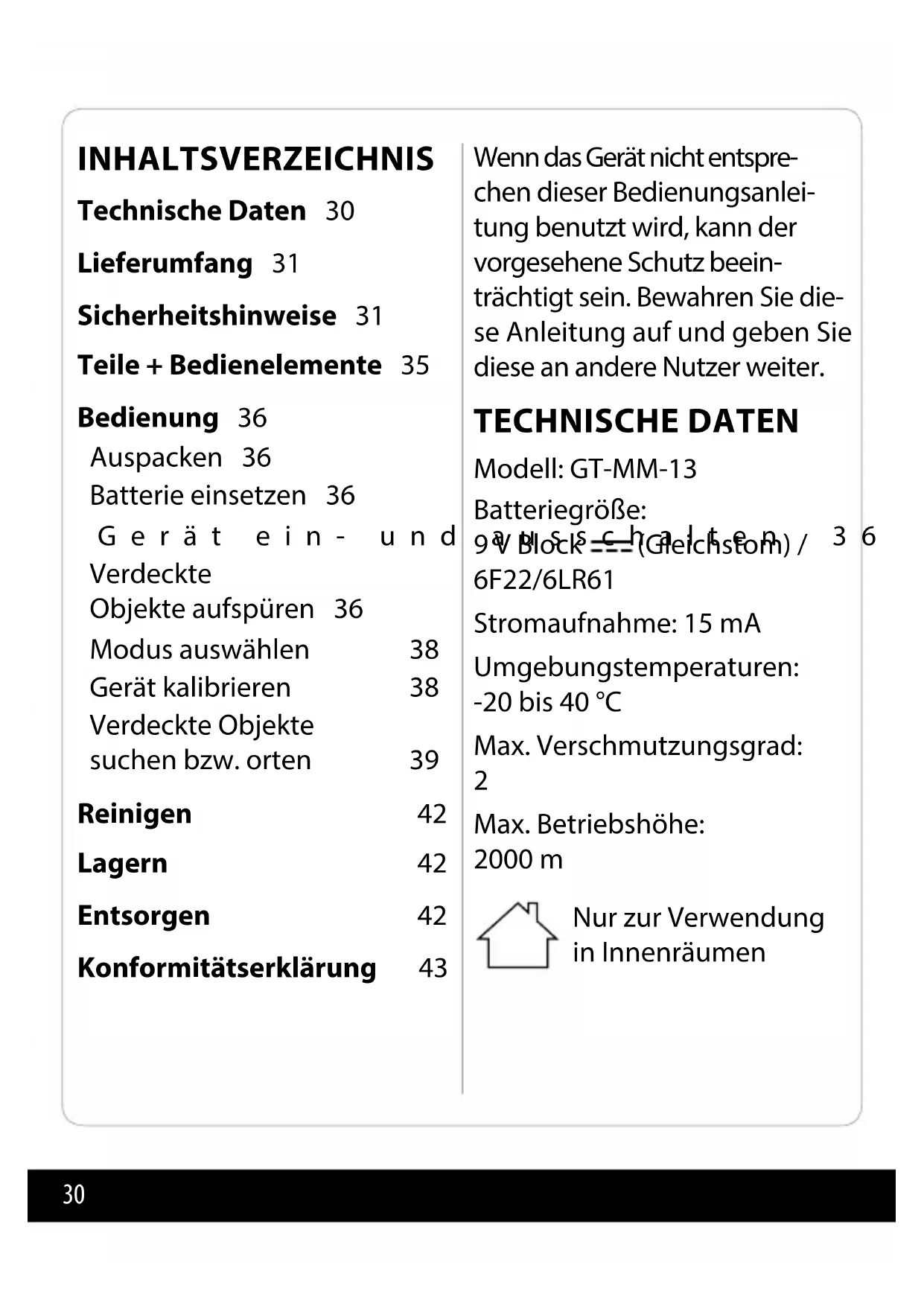

BEDIENUNGSANLEITUNG GTMM13 DURO

Technische gegevens 2

Levering 3

Sicherheitshinweise 31

Teile + Bedienelemente 35

Bedienung 36

Auspacken 36

Batterie einsetzen 36

G erä t e i n - und

Verdeckte

Objekte aufspären 36

Modus auswahlen 38

Gerat kalibrieren 38

Verdeckte Objekte

suchen bzw. orten 39

Reinigen 42

Lagern 42

Entsorgen 42

Konformitätserklärgung 43

Wenn das Gerät nicht entsprechen dieser Bedienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt sein. Bewahren Sie diese Anleitung auf und geben Sie diese an andere Nutzer weiter.

TECHNISCHE DATEN

Modell: GT-MM-13

BatteriegroBe:

9 blockc h (Gelchstom) / 36

6F22/6LR61

Stromaufnahme: 15 mA

Umgebungstemperaturen:

-20 bis 40^ C

Max. Verschmutzungsgrad: 2

Max. Betriebshöhe:

2000 m

Nur zur Verwendung in Innenräumen

Da unsere Produkte ständig
weiterentwickelt und verbessert
werden, sind Design- und technische Änderungen möglich.
These Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

LIEFERUMFANG

Multi-Messgerät

9 V Blockbatterie der Grübe 6F22

Bedienungsanleitung/ Garantiekarte

SICHERHEITSHINWEISE

Lesen Sie die folgenden Hinweise aufmerksam

durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten.

Wenn Sie den Antikel an demand.
anderen weitergeben,geben
Sie auch diese Bedienungsanleitung mit.

Warning! Bei der Verwendung von batteriebetriebenen Geräten sind zum Schutz gegen Feuergefahr sowie gegen Körper – und Sachschädern grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften zu beachten.

Halten Sie ihren Arbeitsbereich in Ordnung!

• Unordnung im Arbeitsbereich führt zu Unfallgefahren.

Berücksichtigten Sie Umgebungseinflüsse!

• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in einer feuchten oder nassen Umgebung.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder

Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerätspiel. Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie Kinder oder hilfsbedürftige Personen nicht unbeaufsichtigt elektrische Geräte benutzen.
  Bewahren Sie das Verpackungsmaterial außerhalb der Reichweite von Kindern auf. Es besteht Erstickungs-. gefahr.

Warning! Verwenden Sie das Messgerät nur für Arbeiten, die der bestimmungsgemäßen Verwendung entsprechen, wie sie in der Anleitung beschreiben ist.

Kontrollieren Sie Ihr Gerätauf Beschädigungen!

• Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß Funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist.

Bewahren Sie ihre Geräte sicherauf!

• Unbenutzte Geräte und Batterien sind an einem trocken, für Kinder nicht erreichen Ort aufzubewahren.

Reparaturen

• Dieses Gerät entspricht den einschlagigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Batteriehinweise

• Laden Sie Batterien niemals wieder auf! Explosionsgefahr!
• Halten Sie neue und gelebrachte Batterien von Kindern fern, werfen Sie sie nicht ins Feuer, schreiben Sie sie nicht kurz und behmen Sie sie nicht auseinander.
• Achten Sie beim Einlagen auf die richtige Polarität.
• Reinigen Sie die Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf.
• Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät! Erhöhte Auslaufgefahr!
• Setzen Sie Batterien keinen extremen Bedingungen aus, wie z.B. Heizkörpern, Sonnenschin! Erhöhte Auslaufgefahr!
• Vermeiden Sie den Kontakt der Batteriefl üssigkeit mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt die betroffenen Stellen sofort mit reichlich klarem

Wasser und suchen Sie umgehend einen Arzt auf.

• Achtung. Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Batterietyp.
• Batterien können bei Verschlucken lebensgefährlich sein. Wenn Sie vermuten, dass eine Batterie verschluckt wurde oder auf andere Weise in den Körper gelangt ist, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Entfernen Sie die Batterien bei längerer Nichtverwendung aus dem Gerät.

Zusätzliche Sicherheitsanweisungen für Rohr- und Stromleitungsdetektoren

• Verwenden Sie das Werkzeug nicht, um Wechselspannung in nicht isolierten bzw. freilegenden Leitungen festzustellen.

• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.
  Seien Sie sich darüber im klaren, dass das Gerät möglicherweise nicht immer alle Rohre und Leitungen richtig erKENnt.

• Üben Sie während der Ortung keinen zusätzlichen Druck auf den Sensor aus.
• Folgende Bedingungen konnen umgenaue Ergebnisse verursachen:

-Schwache Batterie
- Dicke Wände mit dünnen Rohren oder Stromleitungen
- Sehr dicke Wände
- Sehr tief liegende Stromleitungen oder Rohre
-Mit Metall verkleidete Wände

• Sehr feuchte Bedingungen
• Abgeschirmte Kabel
  -Elekstrostatische Aufladung
• Testen Sie das Gerät vor dem Gebrauch stets dadurch, dass Sie ein bekannten Rohr bzw. eine bekanzierte Stromleitung erkennen setzen.
• Fragen Sie in Zweifelfällen immer einen qualifi-zierten Bauunternehmer.

ACHTUNG! Das Messgerät ist für die Verwendung im Privathaushalt konzipiert.

Für den gewerblichen Einsatz in Werkstätten, etc. ist es ungeeignet.

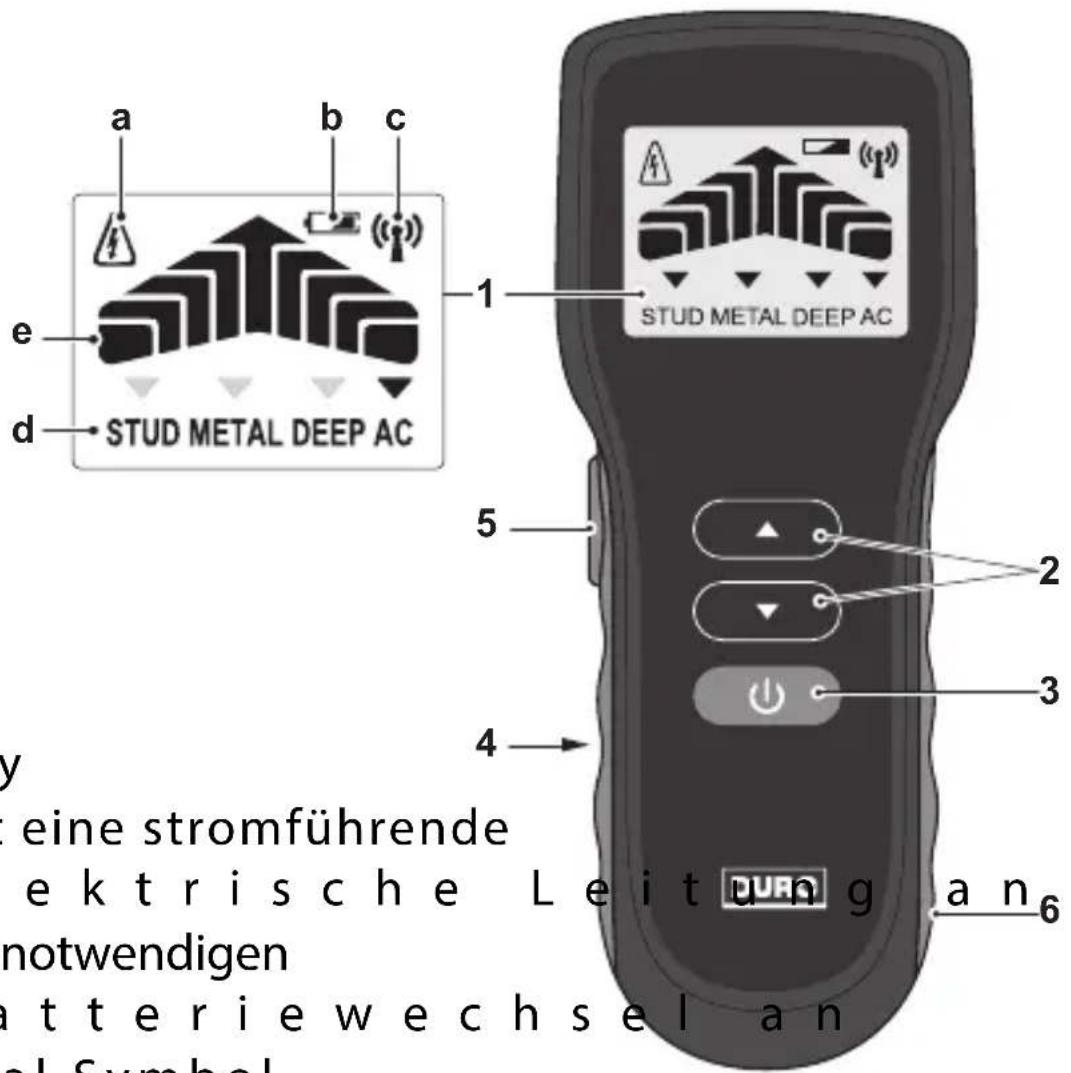

TEILE + BEDIENELEMENTE

1. Display

a Zeigt eine stromführunge
e l e k t r i s c h e L e i t u n g a n 6
b Zeigt notwendigen
Batteriewechsel an
c Signal Symbol
Modus Anzeige
e Balkenanzeige Entfernung zum Objekt
2. Modus-Tasten ( / )
3. Taste EIN/AUS (O)
4. Batteriefachdeckel (Geräterückseite)
5. Kalibrierungstaste
6. Integrierter Markierstift

BEDIENUNG

Auspacken

• Nehmen Sie alle Teile aus der Verpackung und prufen Sie, ob der Lieferumfang vollständig und unbeschädigt ist. Wenden Sie sich ggf. an die auf der Garantiekarte angegebene Serviceadresse.
• Entfernen Sie sorgfältigSAMTliches Verpackungsmaterial.
• Ziehen Sie die Schutzfolie ab.

Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch daraufuf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

Batterie einsetzen

Sie benötigen eine 9 Volt Blockbatterie der Höhe 6F22 (im Lieferumfang enthalten).

1. Öff nen Sie das Batteriefach auf der Rückseite des Gerätes.

2. Setzen Sie die Batterie in das Batteriefach ein. Achten Sie beim Einsetzen auf korrekte Polarität.

3. Schließen Sie die Batteriefach.

HINWEIS: Die Batteriezustandsanzeige 1b erscheint im Display wenn die Batterie gewechselt werden soll.

Gerä ein- und ausschalten

1. Drücken Sie die Taste EIN/AUSum das Gerät ein- und auszuschalten.

Nach 60 Sekunden ohne Eingabe schaltet sich das Gerät automatisch ab.

Verdeckte Objekte aufspären

ACHTUNG! Um Personen-oder Sachschäden zu vermeiden, ist unbedingt Fol-gendes zu beachten:

Balken bzw. Träger werden in regelmäßigen Abständen im Mauerwerk verbaut. Ermitteln Sie den Abstand

der Balken bzw. Träger, bevor Sie Arbeiten am Mauerwerk durchführren.

• Unregelmäßigkeiten in den Abständen deuten z. B. auf elektrische Leitungen oder Wasserleitungen hin.
  -In Abhängigkeit von der Oberflächenbeschaffenheit kann es zu Messfehlern kommt.
• Wenn Sie etwas aufspūren, prüfen Sie stets, ob es sich eventuell um eine elektrische Leitung handelt.
• Wenn das Blitzsymbol im Display erscheint, handelt es sich um eine stromführungelelektrische Leitung.
• S t a t i s c h e n den Erfassungsbereich einer elektrischen Leitung um bis zu 30 cm erweitern.
• Führer Sierreich keine Arbeiten am Mauerwerk durch.
  Arbeitengelektrischen Leitungen sind nur zulässig, wenn vor Ar-

beitsbeginn sichergestellt ist, dass die Stromzufuhr zu den entsprechenden Leitungen unterbrochen ist.

• Das erfasste Objekt kann in Abhängigkeit von der Tiefe breiter oder schmaler sein, als es das Display anzeigt.
• Markieren Sie stets den Anfang und das Ende des Objeks. Die Mitte zwischen den beiden Markierungen ist dann die Mitte des Ob- jekts.

Mit dem Gerät konnen folgende Objekte (Materialien) aufgespurt werden:

• Holz/Balken (STUD), maxima-le Ortungstiefe 25 mm

A· Metab (METAb), kαximale Ortungstiefe 40 mm

• Mit der Einstellung (DEEP) können besonderss tiefl wiegenidenBalken/Holzunad MetalBe teile geortet werden (max. Ortungstiefe 45 mm)

m elektrischeleitungen (AC), o n maximale Ortungstiefe 70 mm

Modus auswahlen

1. Drücken Sie die Modus-Taste( / , um den gewünschten Modus auszuwahlen STUD > METAL > DEEP > AC

Gerätkalibrierten

Das Gerät muss auf die Eigenschaften des Körpers (Wand, Boden, Decke) kalibriert werden:

• vor dem Beginn jederSuche
• regelmäßig während eines Suchvorgangs (nach je 60 Sekunden)

HINWEIS: Die erneute Kalib-. rierung nach 60 Sekunden ist. erforderlich, um das Auftreten von Messfehlern zu reduzieren.

1. Gerät gegen Oberfläche halten (Stelle wahren, wo sich mit großer Wahrscheinlichkeit kein gesuchtes Objekt befind).
2. Kalibriertaste 5 drücken und gedrückt halten (1 kurzer

Piepton ertont). Dabei das Gerät nicht bewegen. 2 kurze Pieptone bestätigten die erfolgreiche Kalibrierung.

1. Taste Weiter gedrückt halten undSuche starten.

Hinweise:

Die Kalibriertaste muss während des gesamten Suchvorgangs (Kalibrierung unduche) durchgehend gedrück gehalten werden.
- Wenn Sie zu dicht am Objekt kalibrieren oder direkt auf dem Objekt, kann die Kalib-. rierung fehlschlagen. In thissem Fall zeigt die Anzeige das Symbol , und ein langer Piepton ertont.

Dannitte das Gerät wieder erneut einschalten, um die Kalibrierung zu starten.

Bitte halten Sie das Gerät diesermal eine Zentimeter weiter rechts oder links von der vorgen Oberfläche.

Verdeckte Objekte suchen bzw. orten

Der Such- bzw. Ortungsvorgang ist in allen 4 Modi gleich und wird anhand der Abbildungen verdutlicht.

Das gefundene Objekt muss jeweils zwei Mal mit dem Gerät überquert werden. Die Überquerung erfolgt hierbei in entgegengesetzte Richtungen.

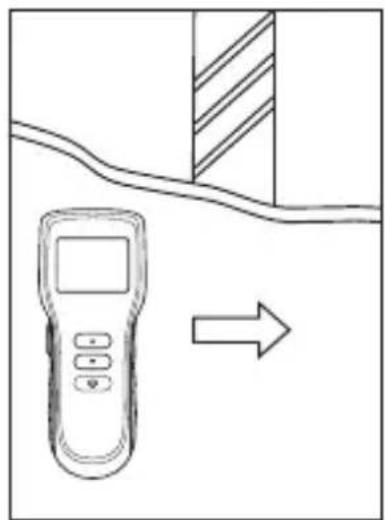

Nach der Kalibrierung schieben Sie das Gerät langsam und in horizontaler Richtung an der Wand entlang (siehe Abbildung).

Das Gerät nicht haben oder kippen.

a) Display zeigt nur den Modus oder max. 1 Balken an = kein Objekt in der Nähe.

W e n n S i e t e n Objekt nahern, füllensich mind. 2 Balken im LC Display aus. Beim vollen Balkendiagramm setzen Sieitte eine Markierung an dem Punkt (siehe Abbildung).

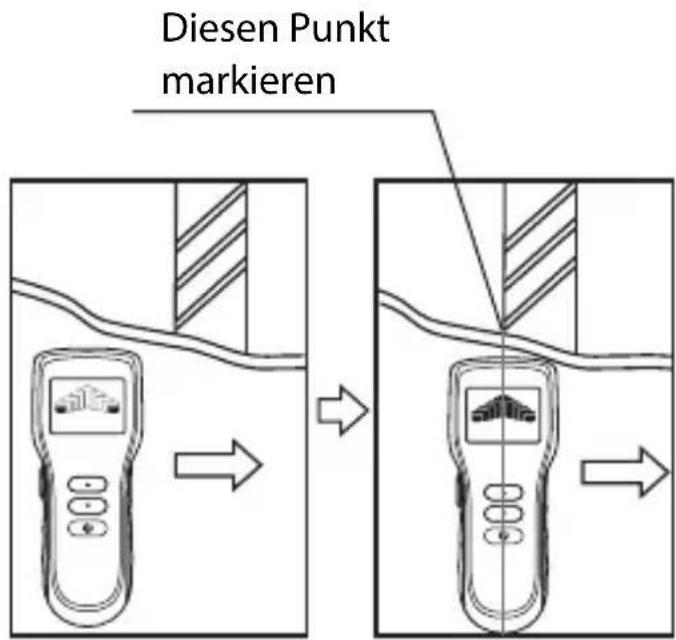

b) Zunehmende Balkenanze Diesen Punkt ge im Display = das Gerät nahert sich dem Objekt markieren
c) Volle Balkena play mit Dauer-Piepton = das Gerät befindet sich am Objektanfang

Bewegen Sie das Gerät weiterhin in dieselbe Richtung bis keine Balken oder mind. 1 Balken im Display erscheinen.

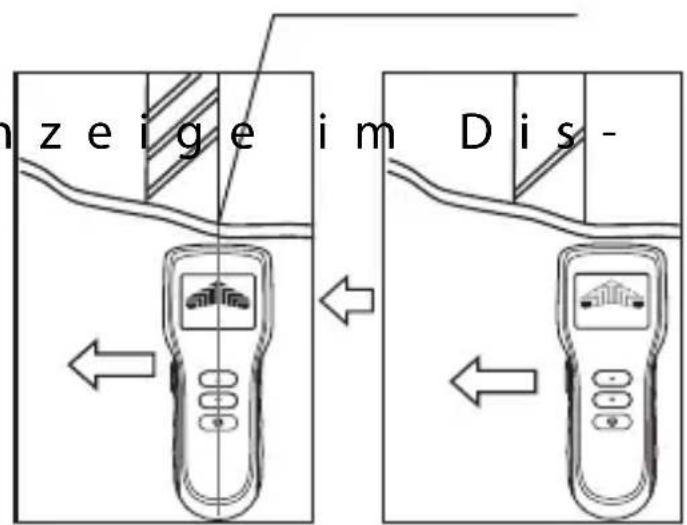

Dann bewegen Sie das Gerät in die entgegengesetzte Richtung, um die andere Ecke des Objektes zu markieren. Setzen Sie die Markierung dont, wo das Diagramm vollständig ausgefüllt ist (siehe Abbildungen).

Zwischen den beiden gesetzten Markierungen befindet sich das gesuchte Objekt.

HINWEIS: Es kann hilfreich sein, die Objektuche mit einer 90^ gedrehten Suchrichtung zu wiederholen, um die Ausdehnung des gesuchten Objektes zu ermitteln. Parallel zum Gerät verlaufende Metallstreben konnen den Sensor im Gerät stären.

Die dauerhafte Anzeige von nur 1 Balken bedeutet nicht, dass ein Objekt aufgespurt wurde.

Nur wenn das Gerät volle Balken zeigt und ein Dauer-Piep

ton ertönt, können Sie sicherein, ein Objekt aufgesprürt zu haben.

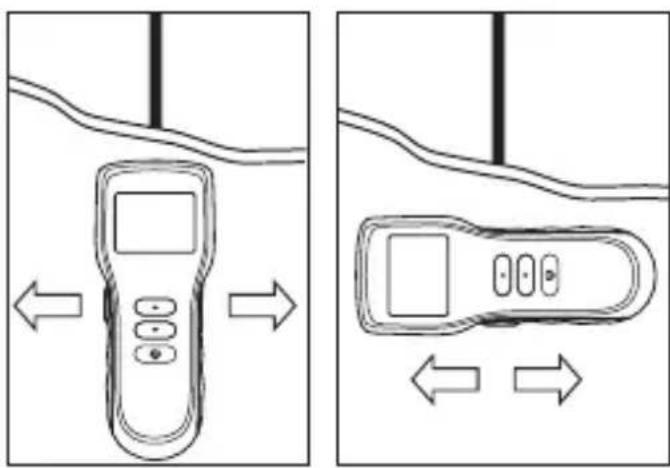

Beider Ortung von elektrischen Leitungen Gerat um 90^ drehen und noch einmal messen.

Im AC-Modus werden nur stromfuhrende elektrische Leitungen angezeigt. Zusätzlich zu der Balkenanzeige wird dann das Blitzsymbol 1a eingeblendet.

Bei stromfuhrenden Leitungen die unter Holzoberfl achen oder Gipsplatten liegen, kann es zur Fehlanzeige kommt. Trennen Sie in thisem Fall die Leitung vom Strom, kalibrieren

Sie den Sensor und benutzen Sie den Modus DEEP, um das stromlose Kabel zu orten.

Falls Sie wissen, dass Leitungen an einer bestimmten Stelle verlaufen, Sie diese jedoch mit dem Gerät im AC-Modus nicht fänden können, benutzen Sie den Modus METAL. Elektrische Leitungen können durch Metallverkleidungen abgeschirmt werden. Nahe zu einander verlaufende Balken und stromfuhrende elektrische Leitungen können das eindeutige Aufspären der einzelnen Objekte verhindern.

Das Gerät misst auch verborgenene Pfosten, Latten und Metall in Wänden bis zu einer Tiefe von 45 mm im DEEP-Modus. Hier wird das Vorhandensein von Pfosten, Latten und Metall erkannt. Es kann aber nicht zwischen Holz und Metall unterschieden werden.

REINIGEN

Das Messgerät ist wartungsfrei. Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.

LAGERN

Bewahren Sie das Gerät an einem trockenen und frostfreien Ort, außerhalb der Reichweite von Kindern auf.
- Entnehmen Sie die Batterie, wenn Sie das Messgerät über einen längeren Zeitraum nicht benutzen.

ENTSORGEN

Entsorgen Sie auch die Verpackungsmaterialien ordnungsge-

mäß und umweltgerecht. Diese sind Rohstoffe und können wieder verwertet werden.

Das Gerätarf nicht über den Hausmüll entsorgt werden. Sollte das Gerät nicht mehr

benutzt werden können, behmen Sie die Batterie aus dem Gerät. Fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.

Batterien und Akkus gehoren nicht in den Hausmull.

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines

Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführrt werden.

KONFORMITÄSTERKLÄRUNG

Die Konformität des
Produktes mit den gesetzlich
vorgeschriebenen Standards
wird gewährleistet.
Die vollständige
Konformitäserklarung fi nden
Sie im Internet unter
www.gt-support.de

Vertrieben durch (Keine Serviceadresse!):

Globaltronics GmbH & Co. KG

BeidenMuhren5
