GEBRUIKSAANWIJZING Norderney Klarstein

Let op! Dit articlel is alleen geschikt voor goed geisoleer de ruimtes en voor incidenteel gebruik.

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schadeverooraakt door het Niet in ache nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuèle gebruikershandleiding en voor meer informatie over het articlel.

INHOUDSOPGAVE

Veiligheidsinstructies 66

Productinformatieblad 67

Overzicht apparatus 69

Weergave display 69

Controlepaneel 70

Montage 70

Ingebruikname en bediening 72

Reiniging en onderhoud 75

Instructies voor afvoer 76

Fabrikant & importeur (UK) 76

TECHNISCHE GEGEVENS

Artikelnummer 10032787,	10032788 10032789, 10032	790
Stroomvoorziening 220-240 V~ 50/60 Hz
Vermogen 1000 W 2000 W

VEILIGHEIDSINSTRUCTIES

• Controller voor gebruik de spanning op het typeplaatje en sluit het apparaat alleen aan als alles overeenkomt met de spanning van het stopcontact.
• Wonneer de stroomkabel of stekker beschadigd is LAST U DEZE verrangen door een gediplomeerdevakman.
• Plaats de verwarming Niet direct onder een stopcontact.
• Houdt een meter afstand tot brandbare materialen, zoals meubels, gordijnen e.d.
• Gebruik het apparaat buiten bereik van kinderen. Kinderen mogen het apparaat alleen onder toezicht bedieren.
• Het apparaat is Niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Gebruik het apparaat Niet wonneer het een foulmelding geeft of in welke vorm dan beschadigd is.
• Reparaties mogen alleen door gekwalifi ceerde personen worden uitgevoerd.
• Verkeerde en eigenhandig uitgevoerde reparations vormen een risico.
• Leg de stroomkabel nicht onder tapijten of lopers.
• Leg de stroomkabel nicht langs scherpe hoeken of hetere oppervlaktes.
• Bedek de verwarming Niet om oververhitting te voorkomen.
• Gebruik het apparaat Niet met een externe timer, tijsdschakelaar of ander apparaat dat de verwarming automatisch aanzet en uitschakelt.
  Dompel het apparaat Niet in water of andere vloeistof(fen) onder.
• Gebruik het apparaat Niet nabij bad, douche of zwembad.
• Gebruik het apparaat Niet buitenshuis.
• Gebruik het apparaat Niet met natte handen.
• Gebruik het apparaat Niet op of nabij hete oppervlaktes.
• Gebruik het apparaat Niet wanner de stroomkabel beschadigd is.
• Neem voor het reinigen de stekkeruit het stopcontact en laat het apparaat, indien nodig, volledig afkoelen.
• Gebruik geen schuurmiddel voor het schoonmaker.
• Gebruik alleen accessoires die nadrukkelijk door de fabrikant zich goedgekeurd.
• Kinderen vanaf 8aar en Personen met een beperkte lichamelijke, sensorische en/of geestelijkke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijkke persoon uitvoerig met de functies en veiligheidsinstrumenties vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Let erop dat kinderen nicht met het apparaat spelen.

LET OP!

Verbrandingsgevaar! Sommige onderdelen konnen heel heet worden.

Let erop dat u, uw kinderen of uw huisdieren zich nicht verbranden.

PRODUCTINFORMATIEBLAD

Identificatie model(len)	10032787, 10032788
Aanduiding Symbool Waarde	de Eenheid	Aanduiding Eenheid
Warmtevermögen Alleen voor individuèle elektrische accumul				atiekachels:regulering van de warmtetroevoer
Nominalwarmtevermögen	Pnom	1,0 kW	Handmatigere	regeling van de warmtetroevoermet ingebouwde thermostat	onbekend
Minimalwarmtevermögen(richtwaarde)	Pmin	1,0 kW	Handmatigere	regeling van de warmtetroevoermet terugmeling van de kamer- en/ ofexterne temperatuur	onbekend
Maximal continuewarmtevermögen	Pmax	1,0 kW	Elektronische	regeling van de warmtetroevoermet terugmeling van de kamer- en/ ofexterne temperatuur	onbekend
Hulpstroomverbruik Warmteafgifting met ondersteuning van eenventilator				ventilator	onbekend
Bij nominalwarmtevermögen(ventilatormotor)	elmax	onbekend	W Type wartevermögen / Kamertemperatuurcontrolle
Bij minimaalamwartevermögen(ventilatormotor)	elmin	onbekend	KW Enkele wartestand, geenkamertemperatuurcontrolle	nee
In stand-by modus el	sb	0,00124 W	Twee of meer	handmatig in te stellen standen,geen kamertemperatuurcontrolle	nee
				Controle kamertemperatuur met mechanischethermostat	nee
				Met elektronische kamertemperatuurcontrolle	nee
				Met elektronische kamertemperatuurcontrollenijdregulering	nee
				Met elektronische kamertemperatuurcontrollenweekdagregulering	ja
				Overige regelopties
				Kamertemperatuurcontrolle metaanwezigheidsherkenning	nee
				Kamertemperatuurcontrolle met open raamdetectie	nee
				Met afstandsbediening	nee
				Met adaptieve regeling van het begin van hetverwarmingsproces	nee
				Met bedrijftstijdbegrenzing	nee
				Met elektronische sensor	nee
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland
Identificatie model(len)	10032789, 10032790
Aanduiding Symbool Waardeen de Eenheid Aanduiding Eenheid
Warmtevermögen Alleen voor individuèle elektrische accumulativen die warmtete voerregulering van de warmtetevoer				atiekachels:regulering van de warmtetevoer
Nominalwarmtevermögen	Pnom	2,0 kW Handmatigereleging van de warmtetevoermet ingebouwdetthermostat	regeling van de warmtetevoer met terugmeling van de kamer- en/ of externe temperatuur	onbekend
Minimalwarmtevermögen(richtwaarde)	Pmin	2,0 kW Handmatigereleging van de warmtetevoermet terugmeling van de kamer- en/ of externe temperatuur	regeling van de warmtetevoermet terugmeling van de kamer- en/ of externe temperatuur	onbekend
Maximal continuewarmtevermögen	Pmax	2,0 KW Elektronische	regeling van de warmtetevoermet terugmeling van de kamer- en/ of externe temperatuur	onbekend
Hulpstroomverbruik Warmteafgifting met ondersteuning van eenventilator				ventilator
Bij nominalwarmtevermögen(ventilatormotor)	elmax	onbekend W Type warmtevermögen / Kamertemperatuurcontrolle
Bij minimalwarmtevermögen(ventilatormotor)	elmin	onbekend W Enkele wartestand, geen kamertemperatuurcontrolle				nee
In stand-by modus el	sb	0,00124 W Twee of meerhandmatig in te stellen standen, geen kamertemperatuurcontrolle				nee
				Controle kamertemperatuur met mechanischethermostat	nee
				Met elektronische kamertemperatuurcontrolle nee
				Met elektronische kamertemperatuurcontrolle en tijdregulering	nee
				Met elektronische kamertemperatuurcontrolle en weekdagregulering	ja
				Overige regelopties
				Kamertemperatuurcontrolle metaanwezigheidsherkenning	nee
				Kamertemperatuurcontrolle met open raamdetectie	nee
				Met afstandsbediening nee
				Met adaptieve regeling van het begin van het verwarmingsproces	nee
				Met bedrijftstijdbegrenzing	nee
				Met elektronische sensor	nee
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

OVERZICT APPARAAT

1 Glazen sierstrook
2 LC display
3 Controlepaneel
4 Standvoeten

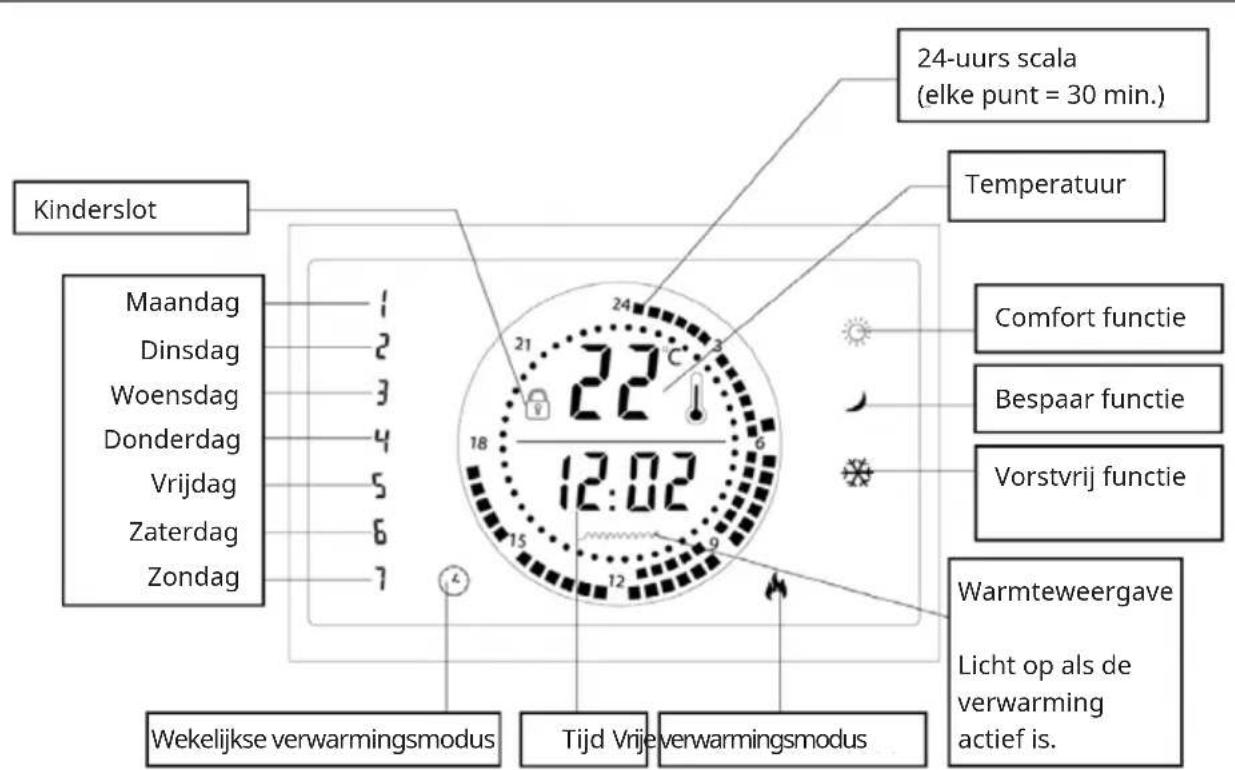

WEERGAVE DISPLAY

CONTROLEPANEL

	Stand-by toets Toestel aan-/uitzetten	TEMP	Temperatuurinstellungen	Waar▼verhogen
TIME	Tijd instellen	OK	Invoer bevestigen / Menu oproepen	▼
PROG	Programmainstellungen

MONTAGE

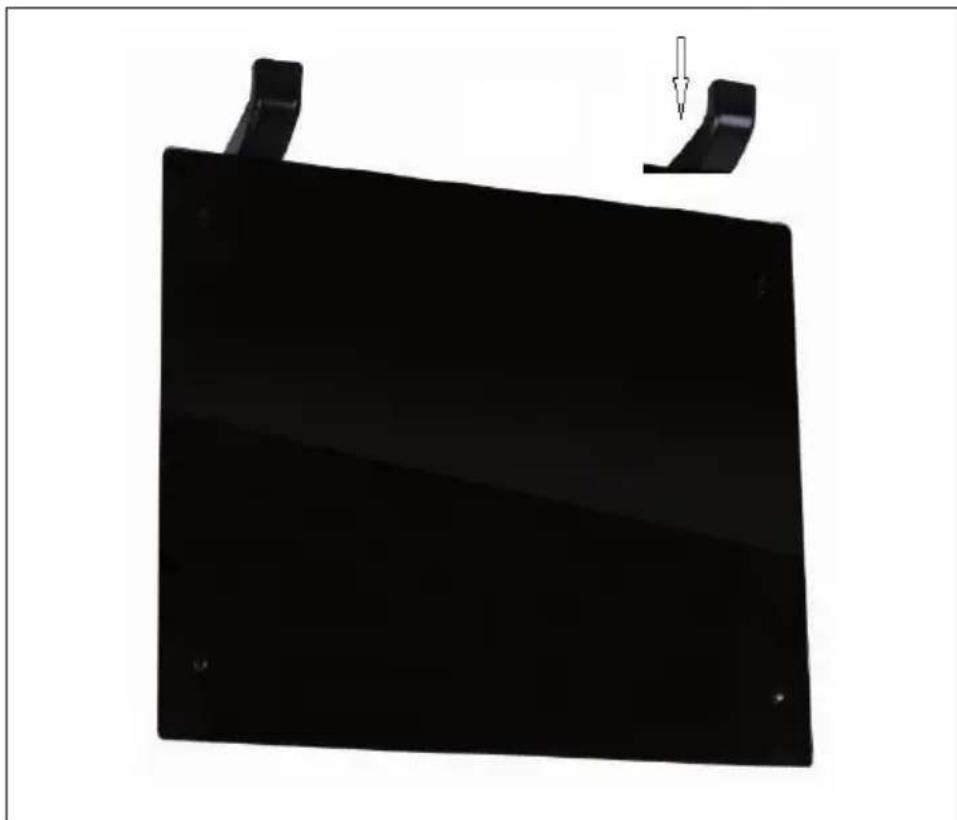

Staande montage

1. Draai het apparaat ondersteboven. Plaats het op een zachte doek of kleed.
2. Zet de voet op de juisteplaats aan de onderkant van het apparaat (zie afbeelding hieronder). Gebruik hiervoor de meegeleverde schroeven. Draai deschroeven met een schroevendraaier vast.

Wandmontage

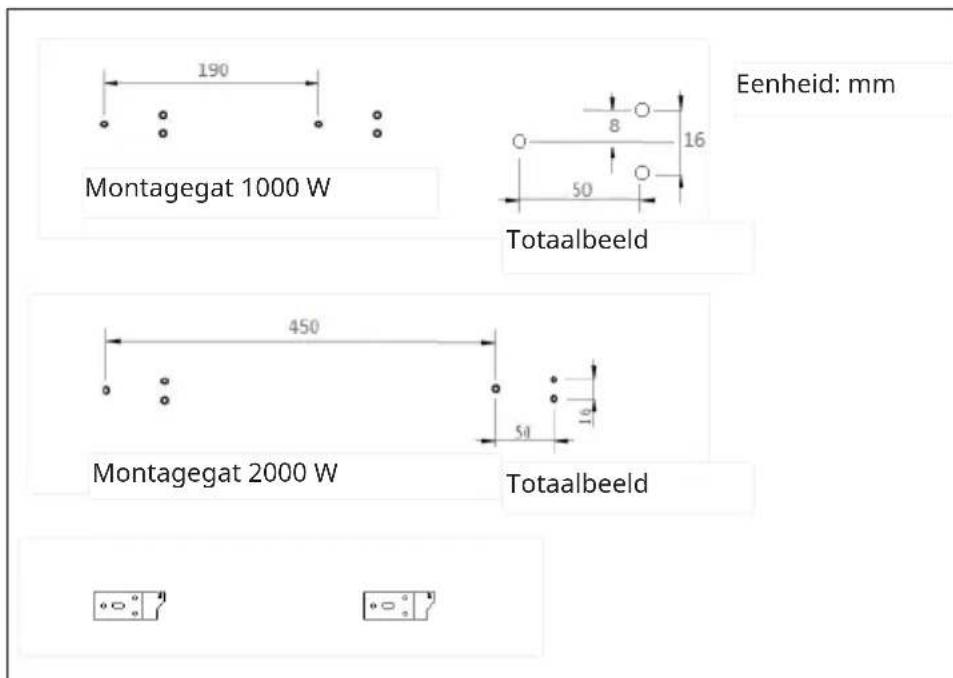

1. U heeft 4 beugels, 6 pluggen en 6 schroeven uit de doos nodig. Bevestig 2 beugels aan de muur. Markeer de boorgaten (zie afbeelding hieronder).

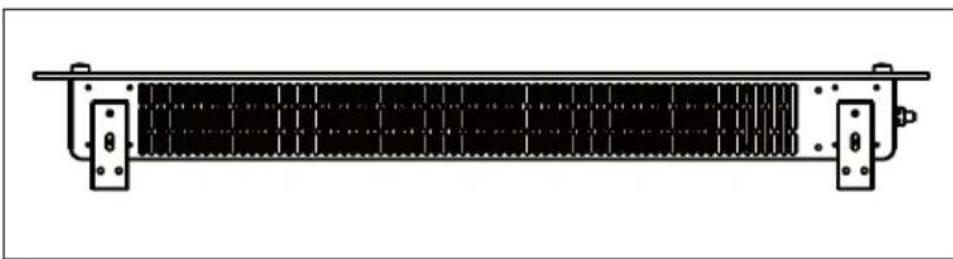

1. Bevestig 2 beugels aan de onderkant van het apparaat.

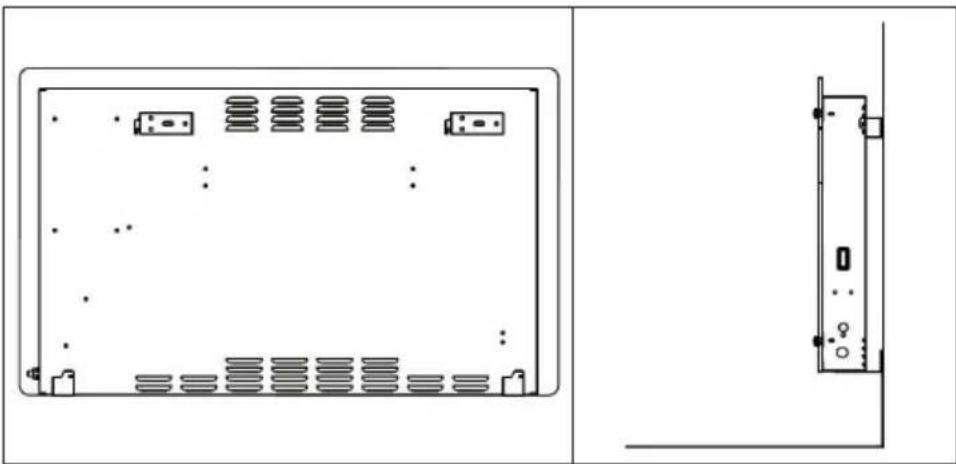

1. Houdt het toestel zichwaarts. Kijk maar de positie van de gaten aan dechterkant van de behuizing. Zet het apparaat op de beugels.

INGEBRUJKLM EN BEDIENING

Aan-/uitzetten

Druk op de stand-by toets om de stand-by modus te verlaten. Het LC display (2) geeft de actuèle kamertemperatuur en deijd (fabrieksinstelling 00:00) weeer. Door opniew op deze toets te drukken gaat het apparaat terug in de stand-by modus.

Info: Wanner u de stekker eruit haalt, worden alleen de timerinstelling gewist. Alle andere functie-instelingen blijven behouden.

Bedrijfsmodus kiezen

De verwarming beschikt over twee verschillende modi:

Vrije verwarmingsmodus

• Geprogrammeerde wekelijkke verwarmingsmodus

Druk op 'PROG' en kies met de pijltjestoetsen de gewenste modus. Het bijbehorende symbol knippert op het display. Bevestig uw keuze met 'OK'.

Vrije verwarmingsmodus

Deze modus omvat meerere verwarmingsfuncties:

Comfort		Met de comfort functie worden de kamer tot een gewenste temperatuur verwarmd. Voor het activeren drukt op de pijltjestoetsen tot het symbool verzamme wordt weergegeven. De voorgeprogrammeerde temperatuur is 35 °C. Druk voor het instellen op de toets °C.
Besaar		Met de besaar functie worden de geprogrammeerde temperatuur aangehouden. Wanner de geprogrammeerde temperatuur gelijk is aan de omgevingstemperatuur, gaat het apparaat automatisch van comfort maar spaar functie. Wanner de omgevingstemperatuur 5°C lager is dan de geprogrammeerde temperatuur, gaat het apparaat automatisch terug� comfort.
Vorstvrij		De vorstvrij functie is zorgtervoordat een minimum temperatuur van 5°C aangehouden worden (deze temperatuur is Niet regelbaar). Dit is de voorgeprogrammeerde functie in de vrijverwarmingsmodus. De functie worden na het activeren in de vrijverwarmingsmodus opgestart.

Tip: Wanner de omgevingstemperatuur overeenkomst met de ingestelde temperatuur, kan met de pijltjestoetsen van besaar overgeschakeld worden maar vorstvrij.

Geprogrammeerde wekelijkse verwarmingsmodus

1. Om in de weekmodus te komen, drukt u op 'PROG', beweegt u de cursor over het urensymbol links onder in het display en drukt verzolgens op 'OK'.
2. Nu knippert de cursor over de weekdaygen (linkerkant van het menu).
3. Gebruik de pijltjestoetsen OMHOOG/OMLAAG om uw dag voor de programmering te kiezen (1 tot 7).
4. Druk op de PROG toets om de dag te bevestigen.
5. Gebruik de OK pijl om:tussen comfort, economy (besaar) en frost-free (vorstvrij) te kiezen. U ziet de cursor aan de rechterkant van het menu - scroll tussen de modi.
6. Hiermee heeft u de eerste 30 minuten cyclus geselecteerd. De cursor beweegt zich maar de volgende 30 minuten cyclus.
7. Druk op de pijtiestoetsen OMHOOG/OMLAAG om de uren te selecteren.
8. Programmeer elke gewenste weekdayag afzonderlijk volgens bovenstaande stappen.

24-uurscala

24-uursScala: Ieder vakje kommt overeen met 30 minutes.			Interne en externe vakjes gehen de comfort functie weeer.
			Interne vakjes tonen de vorstvrij fungtie.
			External vakjes tonen de besaar functie.

Het voorbeeld waar de volgende instellenen zien:

21 18 12.02	0-6 uur: vorstvrij fungtie 6-12aar: comfort fungtie 12-18aar: besaar fungtie
	Let op! 1. De functies können nicht tegelijkertijd worden ingesteld. 2. Wanner u de stekker eruit haalt, worden alleen de timerinstelling gewist. Alle andere fungtie-instellen blijven behouden.

Temperatuur instellen

1. Druk op de TEMP toets. De temperatuurweergave knippert.
2. Kies de gewenste temperatuur met de pijltjestoetsen.
3. Druk om te bevestigen opnieuw op [TEMP].

Vergrendeling / Kinderslot

1. Om de verwarming in stand-by modus te zetten terwijl het kinderslot geactiveerd is, houdt u de OK-toets gedurende 5 seconden ingedrukt. In het display verschijnt het slot-symbool.
2. Voor het ontgrendelen houdt u 'OK' gedurende 5 seconden ingedrukt.

Tijd instellen

Druk om dearend in te stellen op de TIME toets, de urenpositie begint te knipperen. Kies met de pijltjestoetsen het aantal uur en bevestig met de TIME toets. De minutes knipperen nu. Kies met de pijltjestoetsen het aantal minutes en bevestig met de TIME toets.

'Open raam' functie

1. De verwarming is voorzien van moderne, energiebesparende techniek, zoals de 'open raam' functie.
2. Om deze functie te activeren, houdt u de TEMP toets 5 seconden ingedrukt. Het symbol voor de venstermodus worden in het display weergegeven.
3. Wanner het symbol voor de venstermodus worden weergegeven en de kamertemperatuur binnen 20 minutes met 4^ daalt, stopt het apparaat met verwarmen en het symbol voor de venstermodus begint te knipperen in het display. Wanner u door wilt gaan met verwarmen en de 'open raam' functie Niet knippert, drukt u de TEMP toets in en houdt deze 5 seconden lang ingedrukt.
4. Om de functie te deactiveren, houdt u de TEMP toets opnieuw 5 seconden ingedrukt. Het venstersymbol verdwijnt.

REINIGING EN ONDERHOUD

Info: schakel het apparaat UIT en neem de stekker UIT het stopcontact. Wacht tot het apparaat volledig is afgekoeld voordat u het schoonmaakt.

• Gebruik de stofzuiger voor het reinigen van de ventilatieopeningen en het rooster.
• Verwijder stof aan de buitenkant met een vochtige (niet natte) doeck.
• Gebruik geen agressieve reinigingsmiddelen of schuurmiddel.
• Besproei het apparaat Niet met vloeistof(fen) en dompel het Niet in water of andere vloeistof(fen) onder.
• Open nooit de behuizing.

Wonneer in uw land een wettelijkke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zich of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het maar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften weg te gooien beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties. Informatie over recycling en het wegdoen van dit product ontvangt u van uw gemeente of van uwplaatselijkke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittanniè:
