BEDIENUNGSANLEITUNG Norderney Klarstein

Hinweis: Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Hisres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitshinweise 4

Produktdatenblatt 5

Geräteübersicht 7

Displayanzeigen 7

Bedienfeld 8

Montage 8

Inbetriebnahme und Bedienung 10

Reinigung und Pflege 13

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 14

Hinweise zur Entsorgung 16

• Prufen Sie vor der Benutzung die Spannung auf der Geräteplakette und schreiben Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Falls das Netzkabel beschädigt ist,{lassen Sie es von einer ausgebildeten Fachkraft ersetzen.
• Stellen Sie die Heizung nicht direkt unter der Steckdose auf.
• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln, Vorhängen oder Ähnlichem.
• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das Gerät nur unter Aufsicht bedieren.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendener Form beschädigt wurde.
• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.
• Verlegen Sie das Netzkabel nicht unter Teppichen oder Lauern.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße Oberflächen verläuft.
• Decken Sie die Heizung nicht ab, um Überhitzen zu vermieden.
• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose oder einem anderen Gerät, das die Heizung automatisch ein- und ausschaltet.
• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder Swimmingpools.
• Benutzen Sie das Gerät nicht im Freien.
• Benutzen Sie das Gerät nicht mit nassen Handen.
• Benutzen Sie das Gerät nicht auf oder in der Nähe—heißer Oberflächen.
• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.
• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und halten Sie das Gerät vollständig abkühlen.
• Benutzen Sie zur Reinigung keine Scheuermittel.
• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich davon zugelassen ist.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Achten Sie daraufuf, dass Kinder nicht mit dem Gerät spielen.

VORSICHT

Verbrennungsgefahr! Einige Gerätele konnen sehr heißt werden.
Achten Sie daraufuf, dass Sie oder ihre Kinder sich nicht daran verbrennen.

PRODUKDATENBLATT

Modellkennung(en) 10032787, 10032788
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheitsgeräten: Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	1,0 kW	Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat			k.A.
Mindestwärmeleistung (Richtwert)	Pmin	1,0 kW	Manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Maximale kontinuierliche Wärmeleistung	Pmax	1,0 kW	Elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur			k.A.
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung (Ventilator-Motor)	elmax	k.A. kW	Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung (Ventilator-Motor)	elmin	k.A. kW	Einstufige Wärmeleistung, keine Raumtemperaturkontrolle			nein
Im Bereitschaftszustand el	SB	0,00124	W	Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle		nein
				Raumtemperaturkontrolle mit mechanischem Thermostat		nein
				Mit elektronischer Raumtemperaturkontrolle		nein
				Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung		nein
				Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung		ja
				Sonstige Regelungsoptionen
				Raumtemperaturkontrolle mit Präsenzerkennung		nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster		nein
				Mit Fernbedienungsoption		nein
				Mit adaptiver Regelung des Heizbeginnis		nein
				Mit Betriebszeitbegrenzung		nein
				Mit Schwarzkugelsensor		nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland
Modellkennung(en) 10032789, 10032790
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	2,0 kW	Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat			k.A.
Mindestwärmeleistung(Richtwert)	Pmin	2,0 kW	Manuelle Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oderAußentemperatur			k.A.
Maximale kontinuierlicheWärmeleistung	Pmax	2,0 kW	Elektronische Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oderAußentemperatur			k.A.
Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung k.A.
Bei Nennwärmeleistung(Ventilator-Motor)	elmax	k.A. kW	Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung(Ventilator-Motor)	elmin	k.A. kW	Einstufige Wärmeleistung, keineRamtemperaturkontrolle			nein
Im Bereitschaftszustand el	SB	0,00124 W	Zwei oder mehr manuell einstellbare Stufen,keine Ramtemperaturkontrolle			nein
					Raumtemperaturkontrolle mit mechanischermThermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolleund Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolleund Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mitPrasenzerkennung	nein
					Ramtemperaturkontrolle mit Erkennungoffener Fenster	nein
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginnss	nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

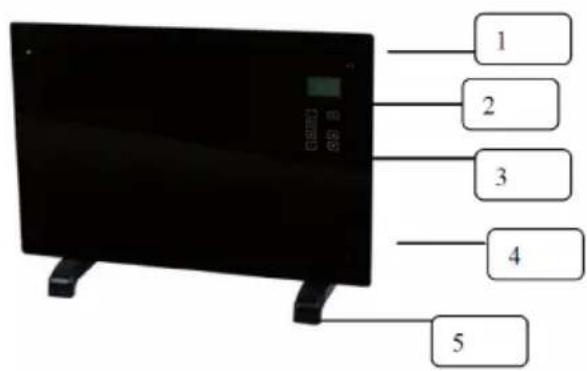

GERÄTEÜBERSICHT

1 Zierblende Glas
2 LCD-Anzeige
3 Bedienfeld
4 StandfuBe

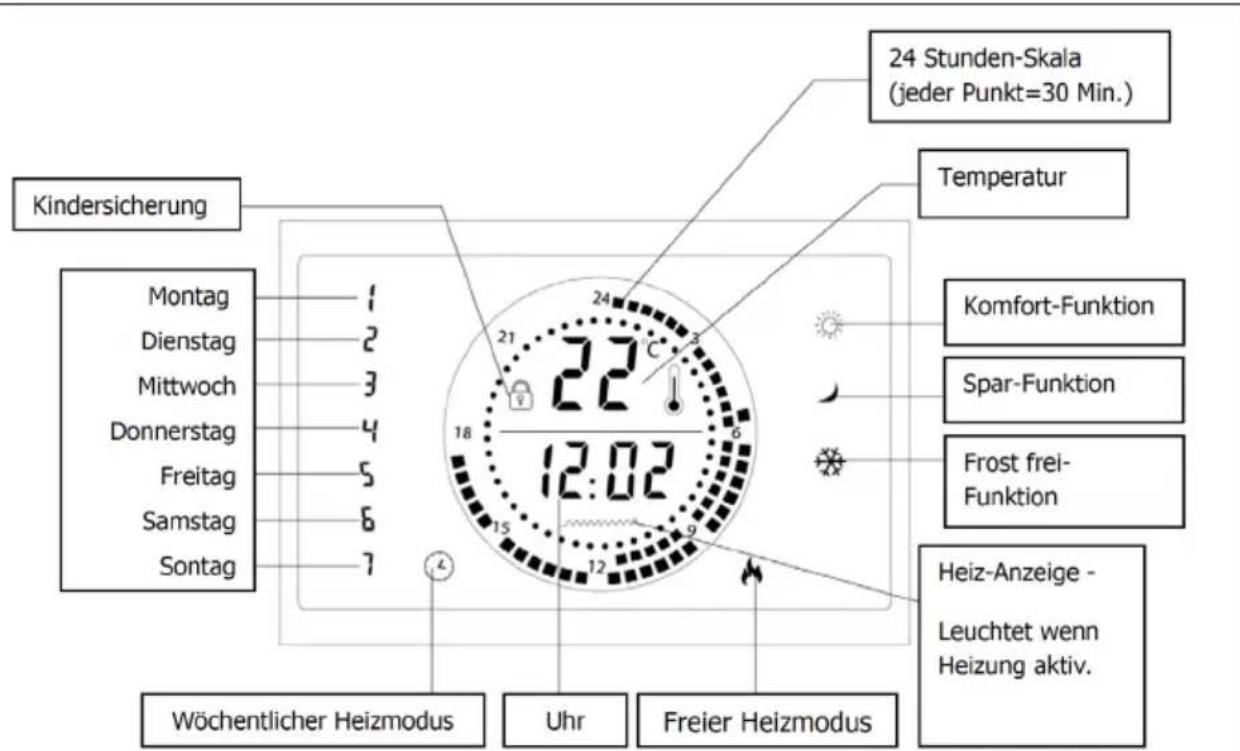

DISPLAYANZEIGEN

BEDIENFELD

Standby-Taste: Gerät ein-/ausschalten	TEMP	Temperatur-einstellungen		Wert erhöhen
Uhrzeit einstellen	OK	Eingabe bestätigten / Menu aufrufen		Wert verringn
Programmeinstellungen

MONTAGE

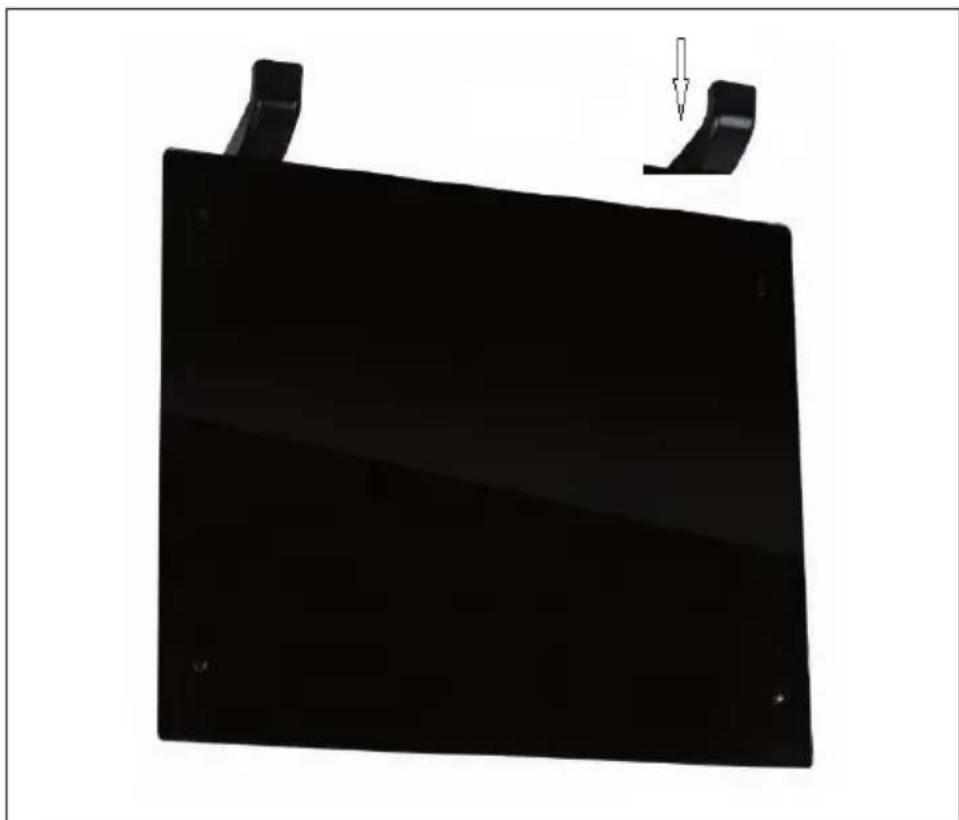

Standmontage

1. Drehen Sie das Gerät auf den Kopf. Setzen Sie es auf einem weichen Tuch oder Teppich ab.
2. Bringen Sie den Fuß an der richtigen Stelle auf der Unterseite des Geräts an (siehe Bild unter). Verwenden Sie dazu die beiliegenden Schrauben. Ziehen Sie die Schrauben mit einem Schraubenzieher fest.

Wandmontage

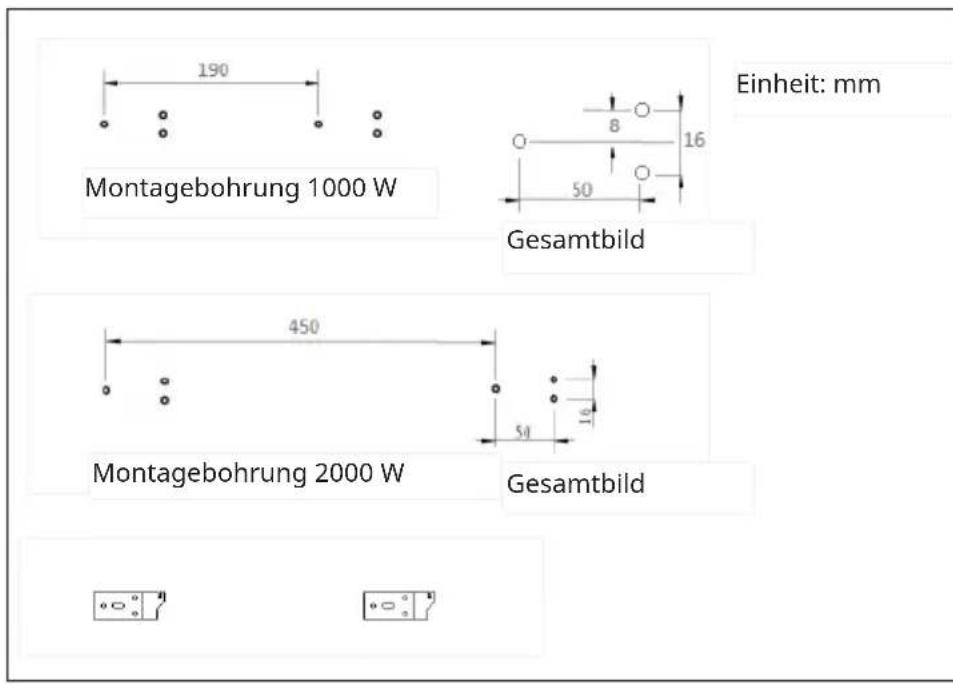

1. Sie benötigen 4 Halterungen, 6 Dübelschrauben und 6 weitere Schrauben aus der Box. Befestigen Sie 2 Halterungen an der Wand. Zeichnen Sie die Bohrungen an (siehe Bild unter).

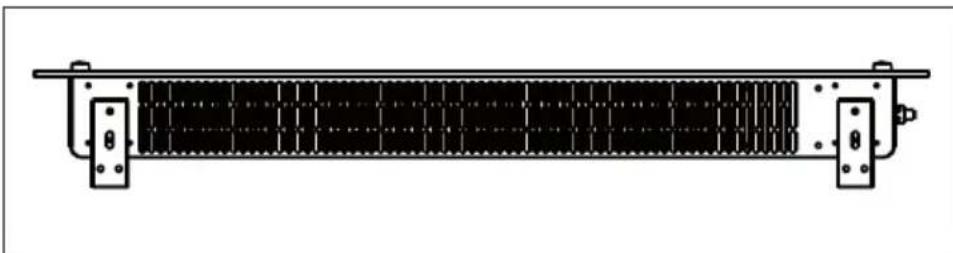

1. Bringen Sie auf der Unterseite des Geräts 2 Halterungen an.

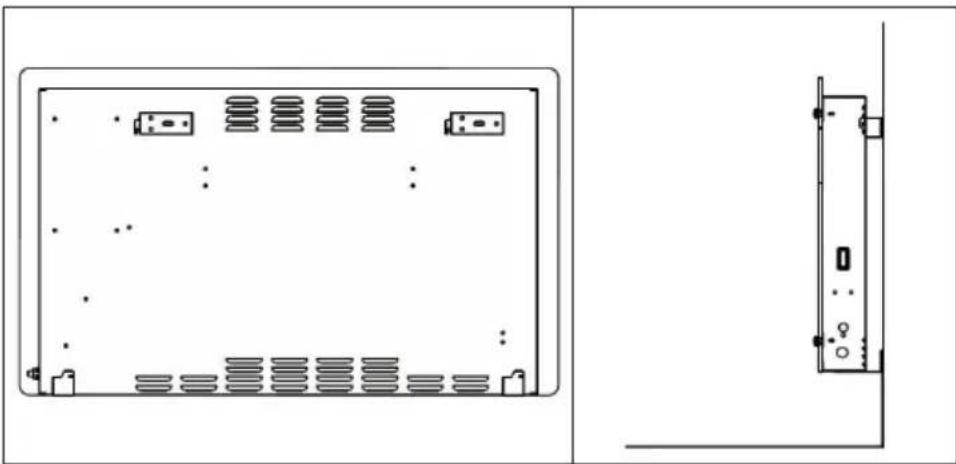

1. Halten Sie das Gerät seitlich. Sehen Sie auf die Position der Bohrungen auf der Gehäuse-Rückseite. Setzen Sie das Gerät auf die Halterungen.

INBETRIEBNAHME UND BEDIENUNG

Ein-/Ausschalten

Drücken Sie die Standby-Taste, um den Standby-Modus zu verlassen. Die LCD-Anzeige (2) zeigt die aktuelle Raumtemperatur und die Uhrzeit (Voreinstellung 00:00) an. Durch erneutes Drucken dieser Taste wechselt das Gerät zurück in den Standby-Modus.

Hinweis: Wenn Sie den Netzsteckerziehen, wird nur die Timer-Einstellung gelöscht. Alle anderen Funktionseinstellungen bleiben erhalten.

Betriebsmodus wahlen

Die Hezung verfügbar über zwei verschiedene Heizmodi:

Freier Heizmodus

• Programmierter wochentlicher Heizmodus

Drücken Sie „PROG" und wahlen Sie mit den Pfeiltasten den gewünschten Modus. Das entsprechende Symbol blinkt auf der Anzeige. Bestätigen Sie die Wahl mit „OK".

Freier Heizmodus

Dieser Modus umfasst mehrere Heizfunktionen:

Komfort		Mit der Komfort-Funktion wird der Raum auf eine gewünschte Temperatur aufgeheit. Zum Aktivieren drücken Sie die Pfeiltasten, bis das Symbol angezeigt wird. Die voreingestellte Temperatur beträgt 35 °C. Drücken Sie zum Einstellen die Taste [℃].
Spar		Mit der Spar-Funktion wird die eingestellte Temperatur gehalten. Ist die eingestellte Temperatur die Umgebungstemperatur, wechselt das Gerät automatisch von Komfort zu Spar. Ist die Umgebungstemperatur 5 °C niedriger als die eingestellte Temperatur, wechselt das Gerät automatisch zurück zu Komfort.
Frostfrei		Die Frost frei-Funktion ist davon geeignet, eine Mindesttemperatur vom 5 °C zu halten (diese Temperatur ist nicht einstellbar). Dies ist die voreingestellte Funktion im freien Heizmodus. Die Funktion wird nach dem Aktivieren des freien Heizmodus gestartet.

Hinweis: Wenn die Umgebungstemperatur der eingestellen Temperatur einspricht, kann man mit den Pfeiltasten von Spar zu Frostfrei wechseln.

Programmierter wochentlicher Heizmodus

1. Um in den Wochenheizmodus zu gelangen, drücken Sie „PROG" und bewegen Sie den Cursor über das Uhrensymbol unter links auf dem Display und drücken Sie „OK".
2. Nun blinkt der Cursor über die Wochentage (linke Seite des Menus).
3. Verwenden Sie die Pfeiltasten HOCH/RUNTER, um ihren Tag für die Programme 1 bis 7 auszuwahlen.
4. Drucken Sie die PROG-Taste, um den Tag zu bestätigen.
5. Verwenden Sie die OK-Pfeile, um die Heizfunktion zwischen Comfort (Komfort), Economy (Strommsparen) und Frost-free (Frostfrei) auszuwahlen. Sie sehen den Cursor auf der rechten Seite des Menu-Scroll zwischen den Modi.
6. Damit haben Sie den ersten 30-Minuten-Zyklus gewählt. Der Cursor bewegt sich zum nachsten 30-Minuten Zyklus.
7. Drucken Sie die Pfeiltasten HOCH/RUNTER, um die Uhrzeit auszuwahlen.
8. Programmieren Sie jeder Wochentaq separat nach den obigen Schritten.

24-Stunden-Skala

24-Stunden-Skala: Jedes Viereck entspricht 30 Minuten.			Viereckeinnen und außenzeigen die Komfort-Funktion.
			Viereckeinnen zeigen die Frostfrei-Funktion.
			Vierecke außenzeigen die Spar- Funktion.

Das Beisiegelbild zeigt folgende Einstellungen:

0 - 6 Uhr: Frost frei-Funktion 6 - 12 Uhr: Komfort-Funktion 12 - 18 Uhr: Spar-Funktion Hinweis: 1. Die Funktion können nicht gleichzeitig eingestellt werden. 2. Wenn Sie den Netzsteckerziehen, wird nur die Timer-Einstellung gelöscht. Alle anderen Funktionseinstellungen bleiben erhalten.

Temperatur einstellen

1. Drücken Sie die Taste Temp. Die Temperaturanzeige beginnt zu blinken.
2. Wahlen Sie mit dem Pfeiltasten die gewünschte Temperatur.
3. Drücken Sie zur Bestätigung erneut [TEMP]

Verriegelung / Kindersicherung

1. Um die Heizung in den Standby-Modus mit aktivierter Kindersicherung zu schalten, drücken und halten Sie die OK-Taste für 5 Sekunden. Im Display erscheint das Schloss-Symbol.
2. Zum Entsperren halten Sie zuerst „OK" 5 Sekunden lang gedrückt.

Uhrzeit einstellen

Drücken Sie zum Stellen der Uhrzeit die TIME-Taste und die Stunden beginnen zu blinken. Stellen Sie mit den Pfeiltasten die Stunden ein und bestätigen这点 mit der Uhr-Taste. Nun blinken die Minuten. Stellen Sie mit den Pfeiltasten die Minuten ein und bestätigen die Eingabe erneut mit der Uhr-Taste.

Funktion,Offenes Fenster

1. Die Heizung ist mit moderner energiesparender Technik ausgestattet, wie z. B. der Funktion „Offenes Fenster".
2. Um diese Funktion zu aktivieren, halten Sie die TEMP-Taste 5 Sekunden lang gedrückt. Das Fenster-Modus-Symbol wird im Display angezeigt.
3. Wenn das Fenster-Modus-Symbol angezeigt wird und die Raumtemperatur innerhalb von 20 Minuten um 4^ sinkt, hört das Gerät auf zu heizen und das Fenster-Modus-Symbol blinkt im Display, Wenn Sie mit dem Heizen fortfahren möchten und die Funktion „Offenes Fenster" nicht blinkt, drücken Sie die TEMP- Taste und halten Sie diese 5 Sekunden lang gedrückt.
4. Um die Funktion zu deaktivieren, drücken und halten Sie die TEMP-Taste erneut 5 Sekunden lang gedrückt, dann verschwindet das Fenster-Modus-Symbol.

REINIGUNG UND PFLEGE

Hinweis: Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose. Warten Sie, bis das Gerät vollständig abgekühlt ist, bevor Sie sie reinigen.

• Benutzen Sie zur Reinigung der Luftungsschlitze und Gitter einen Staubsauger.
• Entfernen Sie Staub auf den Außenflächen mit einem feuchten (nicht nassen) Tuch.
• Verwenden Sie keine scharfen Reinigungsmittel oder Scheuermittel.
• Besprühen Sie das Gerät nicht mit Flüssigkeiten und tauchen Sie es nicht in Wasser oder andere Flüssigkeiten.
• Öffnen Sie niemals das Gehäuse der Hezung.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmull, sofern Si nepit das WEEE Symbol tragien.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußerten Abmessung länger als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zugrückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschärkt.

3. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußerten Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

4. Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
5. Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugerats haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
6. Batterien können überall dORT Kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie konnen Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte konnen Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung darauf auf hin, dass diese Produkte nicht im Hausmüll entsorgt werden darauf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:
