GEBRUIKSAANWIJZING Bornholm Smart Klarstein

Let op! Dit articlel is alleen geschikt voor goed geisoleerde ruimtes en voor incidenteel gebruik.

hartelijk gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het Niet in ache nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rond het articlel.

INHOUDSOPGAVE

Productgegevens 66
Veiligheidsinstructies 67

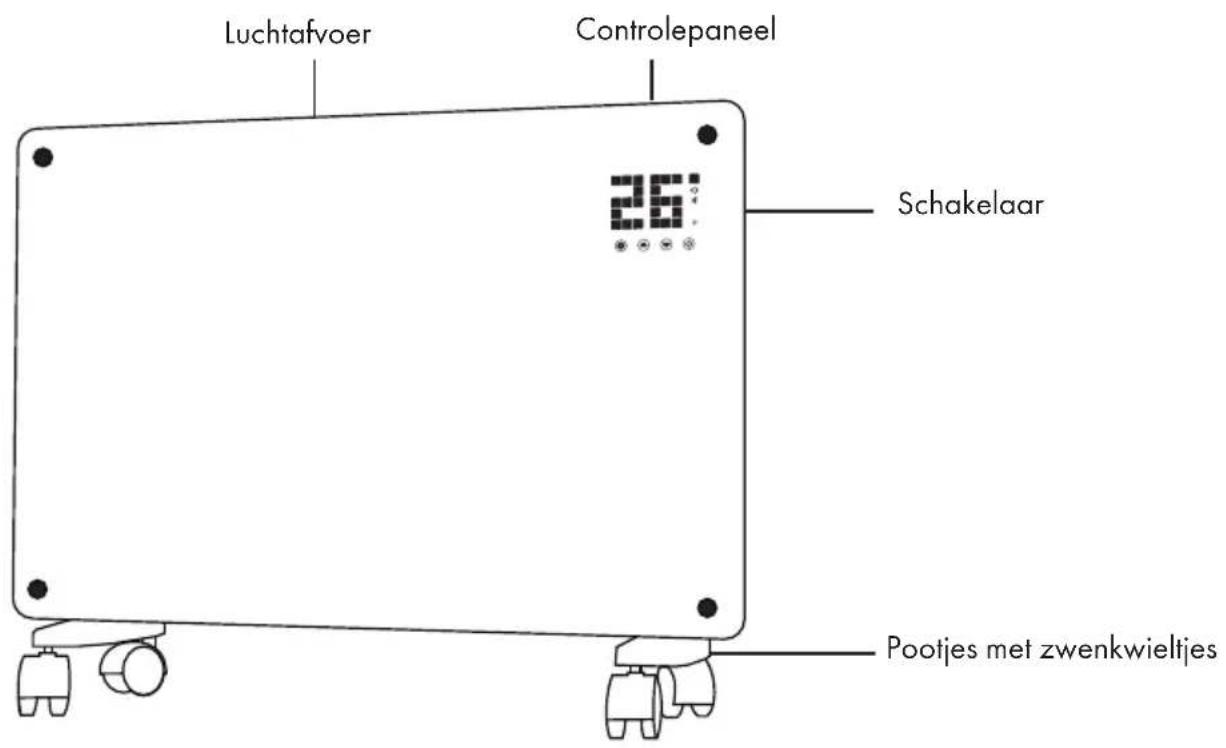

Overzicht apparatus 69
Montage 70
Controlepaneel 71
Bediening 72
Bediening per smartphone 74
Reiniging 75
Instructies voor afvoer 75
Conformiteitsverklaring 76

TECHNISCHE GEGEVENS

Artikelnummer 10034390, 100	34391
Stroomvoorziening 220-240 V ~ 50 Hz
Verbruik 1000 W (lage stand)	2000 W (hoge stand)

PRODUCTGEGEVENS

Artikelidentificatie 10034390,	10034391
Aanduiding Symbol Waarde Eenheid Aanduiding Eenheid
Warmtevermögen Alleen voor individuèle elektrische ruimte				warmers:regulering van de warmtetroevoer
Nominal warmtevermögen P	nom	2,0 kW Handmatige		regeling van de warmtetroevoermet ingebouwde thermostat	n.v.t.
Minimaal warmtevermögen(richtwaarde)	Pmin	1,0 kW Handmatige		regeling van de warmtetroevoermet terugmelding van de kamer- en/ of externe temperatuur	n.v.t.
Maximaal continuewarmtevermögen	Pmax	1,98 kW Elektronische		regeling van de warmtetroevoermet terugmelding van de kamer- en/ of externe temperatuur	n.v.t.
Hulpenergieverbruik					Warmteafgifting met ondersteuning van eenventilator	n.v.t.
Bij nominaal warmtevermögen(ventilator motor)	elmax	1,985	kW		Type warmtevermögen / Kamertemperatuurcontrole
Bij minimaal warmtevermögen(ventilator motor)	elmin	0,979	kW Enkel	warmstand, geenkamertemperatuurcontrole	nee
In stand-by modus	elsb	0,04 kW Twee of meer		handmatig in te stellen standen,geen kamertemperatuurcontrole	nee
					Controle kamertemperatuur met mechanischethermostat	nee
					Met elektronische kamertemperatuurcontrole	nee
					Met elektronische kamertemperatuurcontrole en tijdregulering	nee
					Met elektronische kamertemperatuurcontrole enweekdagregulering	ja
					Overige reguleringsopties
					Kamertemperatuurcontrole metaanwezigheidsherkennen	nee
					Kamertemperatuurcontrole met open raamdetectie	ja
					Met afstandsbedieningsoptie	nee
					Met adaptieve regeling van de start van deverwarming	nee
					Met bedrijftstijdbegrenzing	nee
					Met elektronische sensor	nee
Contactinformation Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Duitsland

Lees en volg de volgende veiligheidsinstrumentes, zichs als u zich vertrouwd voelt met het apparaat. Bewaar deze handleiding als naslagwerk voor toekomstig gebruik. Bij gebruik van een elektrisch apparaat要去en de veiligheidsmaatregelen in ache worden genomen, waaronder de volgenden:

• Kinderen vanaf 8aar en personen met een beperkte lichamelijke, sensorieche of geestelijk gezondheid of beperkte ervaring en/ of kennis mogen het apparaat alleen gebruiken wonneer ze door een voor hun verilgheid verantwoordelijk persoon gecontroleerd worden of uitvoerig met de veiligheidsvoorschriften en functies vertrouwd zichn gemaakt en het met het aparaat verbonden gevaar hebben begrepen.
• Controleer voor de ingebruikname of de spanning op het stopcontact overeenkomt met het vermogen van het apparaat zoals dit op het typeplaatje staat vermeld en sluit het apparaat alleen aan als dit het geval is.
• Belemmer de luchtstroom van de luchtaan- en afvoer op geen enkele wijze om oververhitting en brandgevaar te voorkomen.
  Bedek de ventilatiesleuven en de luchtaan- en afvoer nicht wonneur u het apparaat aan een oppervlak bevestigd. Alle objcten要去en zich op minimaal 1 meter afstand van het apparaat bevinden.
• Plaats het apparaat Niet in de nabijheid van een warmtebron.
• Gebruik het apparaat Niet in een omgeving waar benzine, verf of andere brandbare stoffen worden opgeslagen.
• Het apparaat worden het tijdens het gebruik. Vermijd aanraking door de blote huid. Voor het verplaatsen uitschakelen en lately afkoelen.
• Gebruik het apparaat Niet om was te drogen.
• Plaats geen vreemde of metalen objecten binnenin het apparaat of de ventilatiesleuven aangezien dit een elektrische schok, brand of beschadiging van het apparaat kan verroorzaken.
• Dompel het apparaat Niet in vloeistof onder en LAST geen vloeistof in het apparaat lopen waar dit een elektrische schok kan veroorzaken.
  Grijp niet naar het apparaat wonneer het in het water is gevallen. Schakel de stroom in het gehele huishouden uit en haal cervolgens de stekker uit het stopcontact.
• Gebruik het apparaat Niet met een beschadigde stroomkabel of stekker wonneer het apparaat een storing had, is gevalen of op welke wijze dan ook is beschadigd. Breng het apparaat waar een gekwalificeerde elektricien voor onderzoek, elektrische of mechanische afstelling, onderhoud of reparatie.
• Gebruik het apparaat Niet met natte handen.
• De meest voorkomende reden van oververhitting is de ophoping van stof en Plains in het apparaat. Let erop dat dit regelmatig verwijderd worden door de stekker uit het stopcontact te nemen en de ventilatieopeningen en de grill met een stofzuiger schoon te zuigen.
• Neem voordat u het apparaat schoonmaakt alsijd de stekker uit het stopcontact en LAST het apparaat, indien nodig, volledig afkoelen. Gebruik voor het reinigen geen schuurmiddel. Met een vochtige (niet natte) doek die in zeepsop is gedompeld en goed uitgeknen Schoonmaken.
• Sluit het apparaat Niet op het stroomnet aan voordat het volledig gemonteerd en geinstalleerd is.
• Het apparaat is Niet voor gebruik buitenshuis bestemd.
• Dit apparaat is conform IP24 gegen spatwater beschermd en dus ook geschikt voor gebruik in badkamers en andere vochtige ruimtes. Gebruik het apparaat desondanks Niet in de directe nabijheid van een badkuip, douche, zwembad of andere vloeistoffen en zorg ervoor dat geen stroomvoerende delen in contact met water konnenkommen.
• Gebruik het toestel alkijdrechtopstaand.
  Voordat het apparaat verplaatst worden alsijd eerst uitschakelen en lately afkoelen.
• Niet met opgerolde kabel gebruiken. Hiermee loopt u het risico dat warmte zich ophoopt wat een gevaar vormt.
• Het gebruik van verlengsnoeren worden bij dit apparaat Niet aanbevolen.

• Neem de stekker Niet uit het stopcontact voordat het apparaat uitgeschakeld is.

• Neem de stekker Niet uit het stopcontact door aan het snoer te trekken. Altijd de stekker in de hand nemen.

• Neem de stekker uit het stopcontact wanner u het apparaat Niet gebruikt.
• Dit apparaat is nicht geschikt voor gebruik op langharme tapijten of flokati tapijten van wol of synthetische verzels.
  Zorg ervoor dat de stroomkabel tijdens het gebruik Niet in contact komt met hareppervlaktes.
  Leg de stroomkabel Niet onder vloerbedekking, tapiit, kleden, lopers, enz. Leg de stroomkabel Niet in doorgangen waar iemand erover kan struiikelen.
• De stroomkabel nicht verdraaien, verbuigen of om het apparaat wikkelen waardoor de kabelisolatie kan verzwakken en breken. Let er altijd op dat de hele stroomkabel afgewikkeld is.
• Niet buitenshuis of staand op een native ondergrond gebruiken.
• Niet verplaatsen zolang het apapraat nog warm is.
• Dit apparaat is nicht geschikt voor gebruik doorkleine kinderen of kwetsbare personen zonder toezicht.
• Kleine kinderen onder toezicht honden om te voorkomen dat ze met het apparaat spelen.
• Het apparaat Niet onder een wandcontactdoosplaatsen en/of gebruiken.
• Gebruik het apparaat Niet met een programmering, tijschakelaar of andere apparaat dat het toestel aanzet en uitschakelt. Er bestaat brandgevaar wonneer de verwarming afgedekt of incorrect geplaatst worden.
• Alle afdekkingen in de behuizing van dit apparaat hebben het specifieke doel de directe toegang tot de verwarmingselementen te voorkomen en要去en op hunplaats zitten wanner het apparaat worden aangezet.
• De verwarming nicht afdekken! Gevaar voor overbelasting!
• Om het risico op een elektrische schok te voorkomen het apparaat en de stroomkabel Niet in water onderdompelen of blootstellen aan regen, vocht of andere vloeistoffen dan die, die voor het gebruik van het apparaatoodzakelijk zichn.
• Het beschermende rooster garandeert geen volledige bescherming voorkleine kinderen en kwetsbare personen.
• Wanner de stroomkabel beschadigd is要去hij door een gekwalificeerde elektricien worden verwangen om gevaarlijke situatuies te vermijden.
• Gebruik het apparaat uitsluitend voor het voorbestemde doel zoals beschreven in deze gebruikershandleiding. leden ander gebruik worden afgeraden en kan brand, een elektrische schok of ander soort letsel aan personen tot gevolg hebben.
• Het apparaat is uitsluitend bestemd voor gebruik in een conventioneel huishouden en Niet voor zakelijkke of industrielle doeleinden.

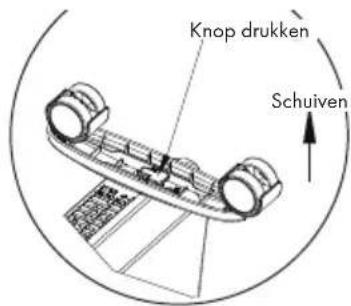

Vrijstaande montage met zwenkwieltjes

Wieljes monteren Wieljes verwijderen

Wanner de montage afgesloten is hoort u een klik.

Druk op de knop om de wieljies weg te halen.

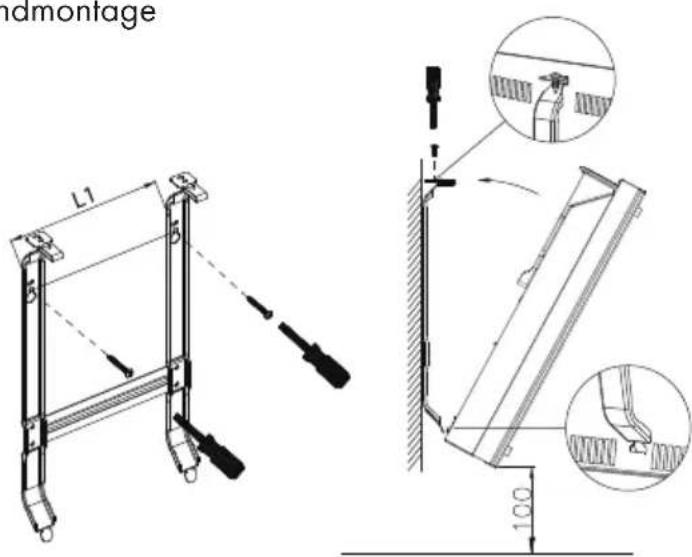

Wandmontage

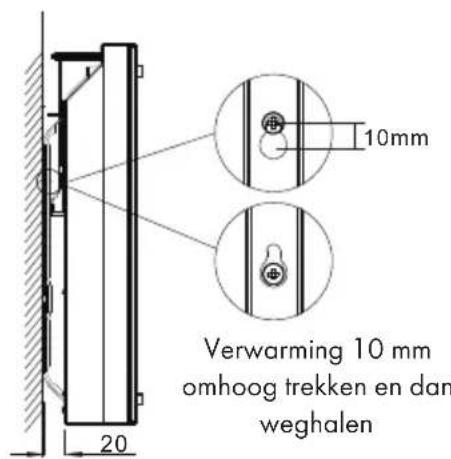

Van de wand nemen

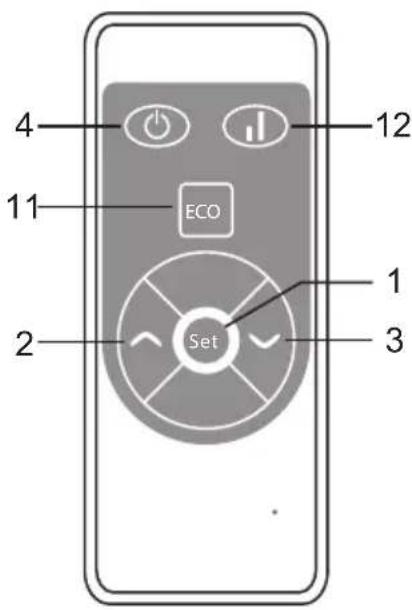

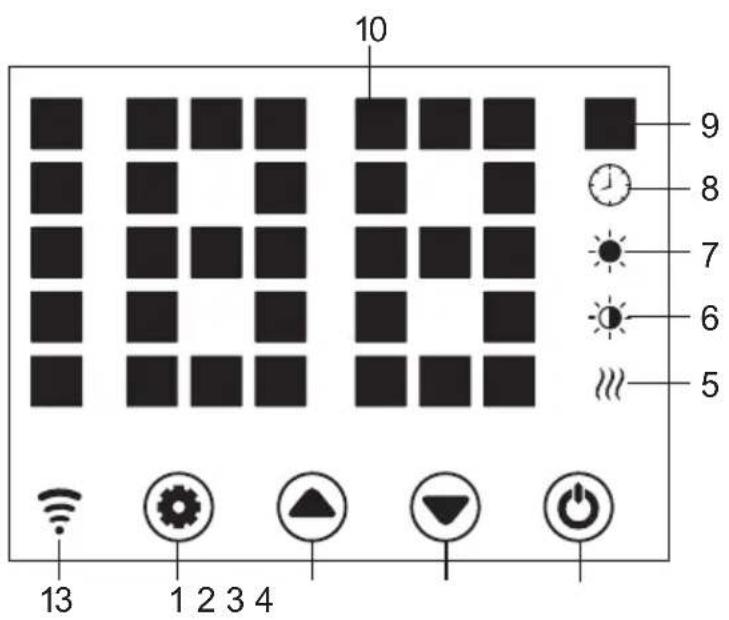

Display:

1 toets: instellingen
2 toets: waarde omhoog
3 toets: waarde omlaag
4 toets:Aan/Uit
5 bedrijsflampje: verwarmingselement
6 weergave: lage verwarmingsstand
7 weergave: hoge verwarmingsstand

8 weergave: timer
9 weergave: temperatuur
10 ledweergave cijfers
11 toets: ledweergave uit
12 toets:verwarmingsstand omhoog/ omlaag
13 weergave: wifi verbonden: aan verbinding mislukt:uit

Ingebruikname

1. Neem het apparaat voorzichtiguit de doos. Bewaar de doos zodate u deze buien het seizoen kunt gebruiken om het toestel in te bewaren.
2. Let erop dat het apparaat op Uit staat voordat u het aansluit.
3. De verwarming要去 volledig conform de montagehandleiding worden gemonteerd en geinstalleerd.
4. Het is aan te raden het stopcontact Niet met andere energieverslindende apparaten te gebruiken om een overbelasting van het energiaicircuit te voorkomen.

Aanzelten

De stekker in het stopcontact doe. Het bedrijslampie gaat met een kort brommend geluid aan. Het apparaat aanzetten met de Aan / Uit toets (4).

U ziet in het display nu de actuèle kamertemperatuur. De fabrieksinstelling is 35^

Instellen van de temperatuur

Druk op de instellingstoets (1). De getallen '10' en '9' knipperen.

Druk op de pijltjestoosten (2) en (3) om de temperatuur met 1^ te verhogen of te verlagen.

Instellen van de timer

Inschakeltijd: in gedactiveerde toestand tweeemaal toets (1) indrukken om de timer op 1-24 uur in te stellen. Druk op de toesten (2) en (3) om de temperatuur in te stellen. Na het instellen worden de omringende temperatuur weergegeven. Het display (8)licht op wanner de timer geactiveerd is en gaat uit wanner de timer afgelopen is.

Uitschakeltijd: in verwarmingsmodus toets (1) drukken om de timer op 1-24 uur in te stellen. Na het instellen worden de omringende temperatuur weergegeven. Het display (8) Licht op wanner de timer geactiveerd is en.gaat uit wanner de timer afgelopen is. Het toestel schakelt verzolgens de verwarmingsmodus in.

Instellen van de verwarmingsmodus

a. In de bedrijfsmodus wisselt toets (2) tussen hoog verwarmingsniveau en verwarmingsstop (indicator (7)licht op bij hoog verwarmingsniveau en gaat uit wanner de verwarming uitgeschakeld is).
b. In de bedrijfsmodus schakelt toets (3) tussen gering verwarmingsniveau en uitgeschakelde verwarming heen en weer (indicator 6 Licht op bij gering verwarmingsniveau en gaat uit wanneer de verwarming in uitgeschakelde toestand is).
c. In de bedrijsmodus wisselt toets (12)ussen Off/ Low/ High heating.Bij een hoog verwarmingsniveau licht de indicator (7) op en bij gering verwarmingsniveau licht de indicator (6) op.

Kinderslot

Druk in verwarmingsmodus de toetsen (2) en (3) tegelijk in. Het kinderslot is nu actief en het systeme is geblokkeerd. Er kannen geen instellingen worden uitgevoerd. Na 5 seconden verschijnt in het display de omgevingstemperatuur.

Voor het vrijgeven de toetsen (2) en (3) gedurende 3 seconden ingedrukt houden.

Activering display

Wonneer het apparaat in gebruik is is het display uitgeschakeld. Met een druk op het contropaneel wordt het display actief.

ECO functie (nachtmodus)

In verwarmingsmodus de toetsen (1) en (2) gedurende 3 seconden ingedrukt houden (of de toets ECO op de afstandsbediening) om de ECO functie in te schakelen. In deze bedrijsmodus worden alleen de indicators (5), (6), (7) of (8) weergegeben, afhankelijk van de eerder gekozen instelling.

Wijzigen van de temperatuurweergave in grades Celsius of Fahrenheit

Houdt de toets voor de instellenen (1) en de pijltjestoets 'hoog' (2) gedurende 10 seconden tegelijk ingedrukt.

Open raam detectie

Wanner de temperatuur binnen 2 minuten met 3^ of meer daalt wordt de open raam detectie actief. Het apparaat stopt met verwarmen en de indicator (9) knippert. Druk op toets (4) om het apparaat uit te zetten. Wanner u het apparaat nu wee aanzet is de open raam detectie gedeactiveerd.

Wifi resetten

Houdt toets (1) in verwarmingsmodus gedurende 3 seconden ingedrukt. De wifi instelleningen worden gereset en de bijbehorende indicator knippert snel (2 x per seconde).

Uitschakelen

De Aan / Uit toets (4) ingedrukt honden. Het bedrijfslampjelicht op.

BEDIENING PER SMARTPHONE

Wanner u uw Klarstein toestel met uw wifi netwerk thuis verbindt, kurz u het heel eenvoudig via de.daar bij horende Klarstein app bedieren. De app maakt het u Niet alleen mogelijk het apparaat via uw smartphone te bedieren aan biedt daarnaast toegang tot, bijvoorbeeld, recepten en andere uitgebvre informatie.

Ga als volgt te werk om uw smartphone met uw Klarstein apparaat te verbinden:

1 Download eerst de Klarstein app door met uw smartphone de onderstaande QR code te scanden of downloaddezedirect vanuit de App store of via Google Play.
2 Verzeker uzelf ervan dat uw smartphone met hetzelfde wifi netwerk verbonden is als waarmee u uw Klarstein apparaat wilt verbinden.
3 Open de Klarstein app.
4 Meldt u zich met uw account aan. Wanner u nog geen account heeft registreert u zich in de Klarstein app.
5 Volg de aanwijzingen in de app.

App download

Gebruik de scan-functie van uw mobiele telefoon om de QR code te schennen en sla de app in uw smartphone op.

Tip: Verdere informatie met betrekking tot het gebruik van de app en ondersteuning voor het tot stand brengen van een verbinding met uw toestel vindt u in de app zodra u die voor het eerst opent.

iOS Android

Probleemoplossing bij verbindingsproblumen

Wanneruw Klarstein apparaat nicht in uw wifi system wordt gezonden controleert u het volgende:

Is het apparaat aangesloten?
Is de wifi functie van de smartphone geactiveerd?
Is de wifi functie van het Klarstein apparatus geactiveerd? (volg de aanwijzingen in de app)
Is het wifi wachtwoord correct ingevoerd?
- Zijn de router, het Klarstein apparaat en de smartphone tijdens de koppelingspoging in directe nabijheid van elkaar? (in het meest ideale geval zicheer dan 5m van elkaar verwijdert)
- Wonneer in de instellingen van uw wifi router de 2,4 Ghz band gedeactiveerd is activeert u deze in derouterinstelleningen.

Tip: Voor meer ondersteuning volgt u de instructies van de app bij het tot stand brengen van een verbinding.

REINIGING

Het is heel eenvoudig dechterkant van het apparaat schoon te make. Hiervoor houdt u de convectorverwarming met beiden handen aan de zijkanten vast en trekt u deze maar voren. Na het schoonmaken zet u het toestel waar op+zijn plaats.

Opslag

Wanner u het toestel gedurende langere tijd Niet gebruikt, raden wij aan het te reinigen en (bij voorkeur in de originele verpakking) op een koele, droge plaats neer te zieten.

Wanneer het hier links afgebeelde symbool zich op het articel befindt (doorgestreepte vuilcontainer op wielen) geldt de Europese richtlij 2012/19/EU. Deze artikelen mogen nicht met het reguliere huisvuil worden afgevoerd. Informeer maar de correcte regeling aangaande de geschaden inzameling van elektrische en elektronische apparaten in uw gemeente. Voer oude apparaten nicht af via het huisvuil. Door een correcte afvoer van oude apparaten conform de regels worden zowel het milieu als de gezondheid van uw medemens beschermd gegen de mogelijkke negatieve gevolgen. Materialrecycling helpt het verbruik van ruwe grondstoffen te verminderen.

Dit articikel bevat batterijen die onder de Europese richtlijn 2006/ 66/ EG vallen en Niet met het normale huisvuil mogen worden weggegooid. Informeer maar deplaatselijke regelgeving inzake de geschienen afvoer van batterijen. Door de batterijen volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties.

Fabrikant: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Dit product voldoet aan de volgende Europese richtlijnen:

2009/125/EG (ErP)

2014/53/EU (RED)

2011/65/EU (RoHS)

De volledige conformiteitsverklaring van de fabrikant vindt u

onder de volgende link.

Scan waarvoorde QR code of voeg de URL in:
