BEDIENUNGSANLEITUNG Bornholm Smart Klarstein

Klarstein NIE⊥S∀TKLAR TEIN NIE⊥S∀TKLAR Klarstein NIE⊥S∀TKLAR TEIN NIE⊥S∀TKLAR Klarstein NIE⊥S∀TKLAR Klarstein NIE⊥S∀TKLAR

Klarstein

Bornholm Smart

Glaskonvektor

Hinweis: Dieses Produkt ist nur für gut isolierte

Räume oder für den gelegentlichen Gebrauch geeignet.

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Klarstein Gerates. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scammen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALT

Technische Daten 3

Produktdatenblatt 4

Sicherheitschinweise 5

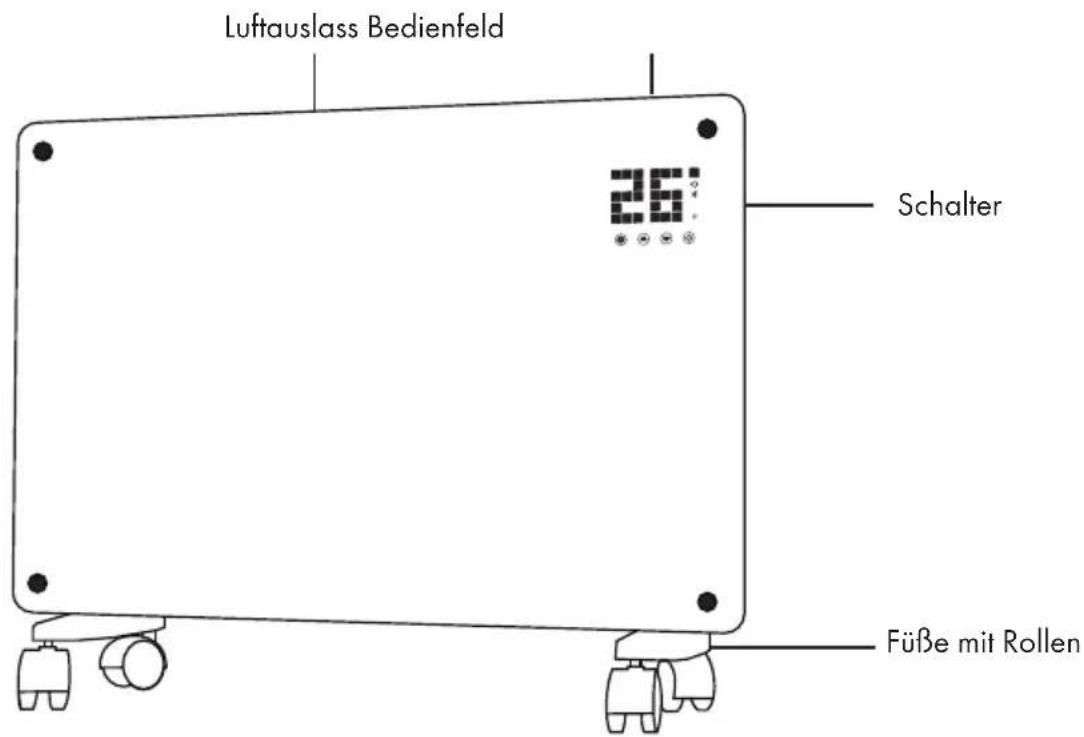

Geräteübersicht 7

Montage 8

Bedienfeld 9

Bedienung 10

Gerätesteuerung per Smartphone 12

Reinigung 13

Hinweise zur Entsorgung 13

Konformitätserklarung 14

TECHNISCHE DATEN

Artikelnummer 10034390, 100	34391
Stromversorgung 220-240 V ~ 50 Hz
Leistungsaufnahme 1000 W (niedrige Stufe)
	2000 W (hohe Stufe)

PRODUKTDATENBLATT

Modellkennung(en) 10034390, 10034391
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumhe				zogeredrten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	2,0 kW	Manuelle Regelung der Wärmezufuhr mit integriertem Thermostat			Nein
Mindestwärmeleistung P	min	1,0 kW	Manuelle Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oderAußentemperatur			Nein
Maximale kontinuierlicheWärmeleistung	Pmax	1,98 kW	Elektronische Regelung der Wärmezufuhrmit Rückmeldung der Raum- und/oderAußentemperatur			Nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung	Nein
Bei Nennwärmeleistung	elmax	1,985	kW		Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung el	min	0,979	kW		Einstufige Wärmeleistung, keineRaumtemperaturkontrolle	Nein
Im Bereitschaftszustand	elsB	0,04	W		Zwei oder mehr manuell einstellbare Stufen,keine Raumtemperaturkontrolle	Nein
					Raumtemperaturkontrolle mit mechanischermThermostat	Nein
					Mit elektronischer Raumtemperaturkontrolle	Nein
					Mit elektronischer Raumtemperaturkontrolle undTageszeitregelung	Ja
					Mit elektronischer Raumtemperaturkontrolle undWochentagsregelung	Nein
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	Nein
					Raumtemperaturkontrolle mit Erkennung offenerFenster	Ja
					Mit Fernbedienungsoption	Nein
					Mit adaptiver Regelung des Heizbeginnss	Nein
					Mit Betriebszeitbegrenzung	Nein
					Mit Schwarzkugelsensor	Nein
Kontaktgangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Lesen und befolgen Sie die folgenden Sicherheitshinweise, selbst wenn Sie sich mit dem Gerät vertraut fühlen. Bewahren Sie die Bedienungsanleitung zum künftigen Nachschlagen auf.

Be der Verwendung eines elektrischen Gerätes müssen die Sicherheitshinweise befolgt werden, einschließlich der Folgenden:

Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Verwenden Sie ausschließlich die Spannung, die auf dem Typenschild des Gerätes angegeben ist.

• Behindern Sie den Luftstrom am Luftsein- oder -auslass in keiner Weise, da das Gerät überhitzen und zu einer Brandgefahr werden kann.

• Decken Sie die Lüftungsschlitze und die Luftin- und - ausgabe nicht ab, indem Sie das Gerät an einer Fläche anbringen. Alle Gegenstände müssen mindestens 1 Meter Abstand nach vorne, zu den Seiten und nach hinten haben.

• Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle auf.

• Betreiben Sie das Gerät nicht in einer Umgebung, in der Benzin, Farbe oder andere brennbare Stoffe gelagert werden.

• Dieses Gerät wird während der Benutzung heiß. Lassen Sie nachte Haut nicht die weißen Oberfläche berühren. Vor dem Bewegen ausschalten und abkühlen setzen.

• Verwenden Sie das Gerät nicht, um Wäsche zu trocknen.

• Führn Sie keine Fremdkörper und Metallgegenstände in das Innere des Gerätes oder die Lüftungsschlitze ein, daß einen Stromschlag, Brand oder eine Gerätebeschädigung verursichen kann.

• Das Gerät nicht in Flüssigkeiten tauchen oder in das Geräteinnere Wasser laufen setzen, da dies zu einer Stromschlaggefahr führt.

• Greifen Sie nicht nach einem Gerät, dass ins Wasser gefallen ist. Strom im Haushalt ausschalten und sofort den Netzsteckerziehen.

• Betreiben Sie das Gerät nicht mit einem beschädigten Netzkabel, Netzstecker, nach dem das Gerät eine Fehlfunktion hatte, fallen gelassen wurde oder in irgendeiner Weise beschädigt wurde. Geben Sie das Gerät einer Elektrofachkraft zur Untersuchung, elektrischen oder Mechanischen Justierung, Wartung oder Reparatur.

Bedienen Sie das Gerät nicht mit nassen Handen.

• Der haufigste Grund für eine Überhitzung ist die Ablagerung von Staub und Fusseln am Gerät. Gewährleisten Sie, dass diese Ablagerungen regelmäß entfernt werden, indem Sie den Netzsteckerziehen und die Luftöffnungen und den Grill absaugen.

• Vor dem Reinigen immer den Netzsteckerziehen. Zur Reinigung keine Scheuermittel verwenden. Mit einem feuchten (nicht nassen) Tuch, das nur in eine Seifenlauge getaucht wurde, reinigen.

Schlieben Sie das Gerät nicht an die Stromversorgung an, bevor es vollständig zusammengebaut und montiert wurde.

Das Gerät ist nicht für den Außengebrauch bestimmt.

• Dieses Gerät ist nach IP24 gegen Spritzwasser geschützt und somit auch für die Aufstellung in Badezimmern/ Feuchträumen geeignet. Verwenden Sie das Gerät aber nicht in der unmittelbaren Umgebung einer Badewanne, einer Dusche, eines Schwimmbeckens oder anderen Flüssigkeiten und stellen Sie safer, dass keine stromführenden Teile mit Wasser in Kontakt treten können.

• Immer in der aufrechten Lage betreiben.

Vor dem Bewegen ausschalten und abkühlen halten.

• Nicht mit einem aufgewickelten Kabel betreiben, da die Bildung von Wärme wahrscheinlich ist und ausreicht, um eine Gefahr darzustellen.
  Die Verwendung eines Verlängerungskabels wird bei thisem Gerät nicht empfohlen.
• Entfernen Sie nicht den Netzstecker aus der Steckdose, bevor das Gerät ausgeschaltet ist.
• Ziehen Sie nicht den Netzstecker aus der Steckdose, indem Sie am Netzkabelziehen. Immer am Stecker anfassen.
• Ziehen Sie den Netzstecker, wenn das Gerät nicht in Benutzung ist.
• Dieses Gerät eignet sich nicht zur Benutzung auf Langhaarteppichen oder Flokativorlegern.
• Lassen Sie das Netzkabel während des Betriebs nicht mit freißen Oberflächen in Berührung kommt.
• Verlegen Sie das Netzkabel nicht unter Teppichen, Vorlegern, Läufern usw. Legen Sie das Netzkabel außerhalb von Gehbereichen aus, so dass niemand darüber stolpert.
• Das Netzkabel nicht verdrehen, verbiegen oder um das Gerät wickeln, da dies dazu führt, dass die Kabelisolierung schwächer wird und bricht. Achten Sie immer daraufuf, dass das gesamte Netzkabel von der Kabelaufwicklung abgewickelt ist.
• Nicht im Freien oder auf einem nassen Untergrund stehend verwenden.
• Nicht einlagern, solange das Gerät noch warm ist.
• Dieses Gerät eignet sich nicht zur Benutzung durch keine Kinder oder gebrechliche Personen ohne Betreuung.
• Kleine Kinder mussen beaufsichtigt werden, so dass sie mit dem Gerät nicht playen.
  Das Gerätarf nicht unter Wandsteckdosenanschüssen betrieben werden.
• Verwenden Sie das Gerät nicht mit einer Programmierung, Zeitschaltuhr oder einem anderen Gerät, das die Heizung ein- oder ausschaltet. Denn es besteht eine Brandgefahr, wenn die Heizung abgedeckt oder falsch aufgestellt wurde.
• Alle Gehäuseabdeckungen thiss Gerotes haben den Zweck, den direkten Zugang zu den Heizelementen zu verhindern und mussen angebracht sein, wenn das Gerät eingeschaltet ist.
  Die Heizung nicht abdecken! Überlastungsgefahr!
• Um die Gefahr eines Stromschlags zu vermeiden, das Gerät und das Netzkabel nicht in Wasser tauchen, dem Regen, der Feuchtigkeit oder anderen Flüssigkeit aussetzen, als der, die zum Betrieb des Geräts notwendig sind.
• Das Schutzgitter gewährt keine Kindern und gebrechlichen Personen keinen vollständigen Schutz.
• Wenn das Netzkabel beschädigt ist, muss es von einem qualifizierten Elektriker ersetzt werden, um Gefahren abzuwenden.
• Verwenden Sie das Gerät nur zu dem vorbestimmten Zweck, wie in der Bedienungsanleitung beschrieben. Jeder andere Gebrauch wird nicht empfohlen und kann zu einem Brand, einem Stromschlag oder einer anderen Personenverletzung führen.
  Das Gerat ist nur fur den Hausebrauch und nicht fur geschaffliche oder industrielle Zwecke bestimmt.

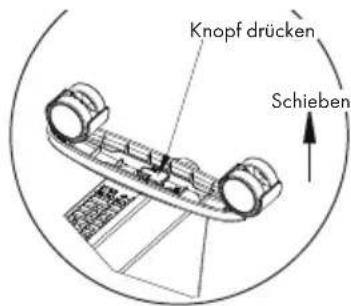

Freistehende Montage mit Rollen

Rollen montieren Rollen entfernen

Wenn die Montage abgeschlossen ist horen Sie einen Klick

Knopf drucken, um die Rollen abzunehmen

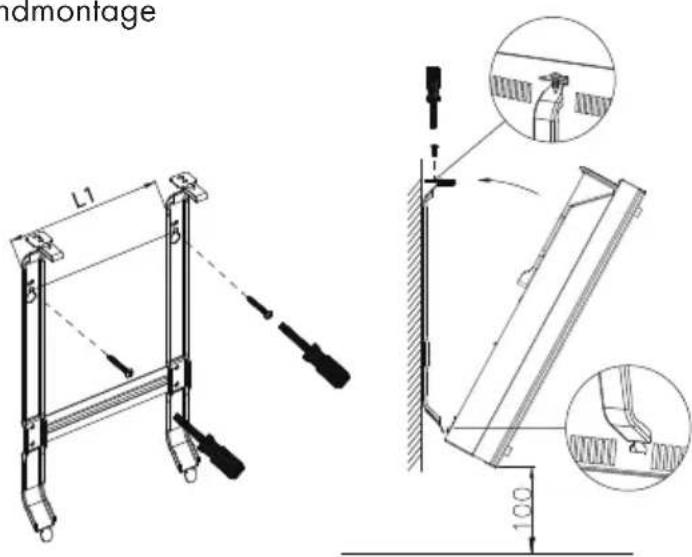

Wandmontage

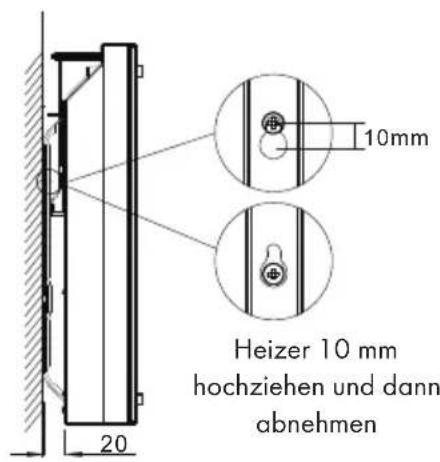

Von der Wand herunternehmen

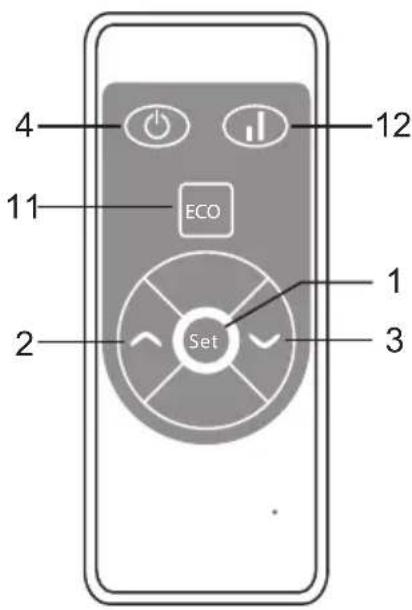

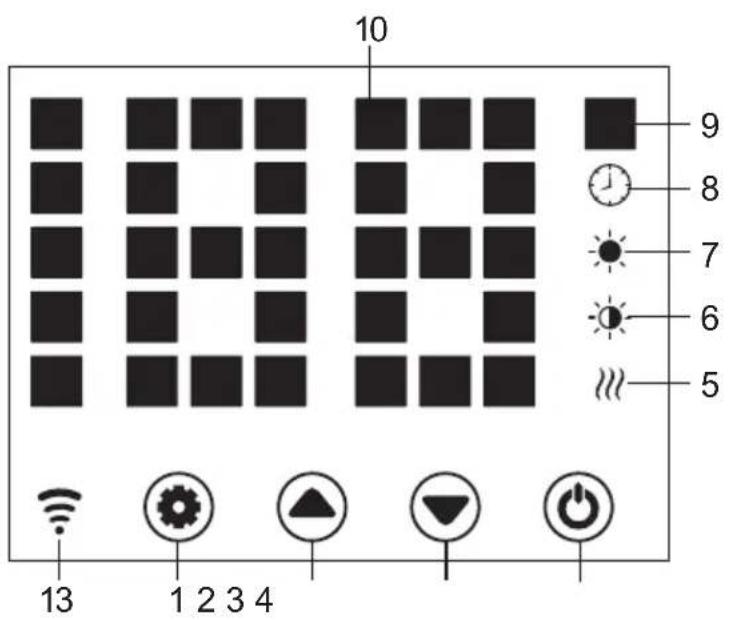

Anzeige

1 Taste: Einstellungen
2 Taste:Wert hoch
3 Taste: Wert runter
4 Taste: Ein/Aus
5 Betriebsleuche: Heizelement
6 Anzeige: niedrige Heizstufe
7 Anzeige: hohe Heizstufe

8 Anzeige: Timer
9 Anzeige: Temperatur
10 LED-Ziffernanzeige
11 Taste: LED-Anzeige deaktivieren
12 Taste: Heizstufe hoch/runter
13 Anzeige: Wifi wenn verbunden: an wenn Verbindung fehlgeschlagen: aus

Inbetriebnahme

1. Nehmen Sie das Gerät vorsichtig aus dem Karton. Heben Sie den Karton für die Lagerung außerhalb der Saison auf.
2. Achten Sie darauf, dass die Ein/Aus-Taste ausgeschaltet ist, bevor Sie das Gerät anschließen.
3. Die Heizung muss nach der Montageanleitung vollständig zusammengebaut und montiert sein.
4. Es ist better, denselben elektrischen Anschluss nicht mit anderen leistungshungrigen Geräten zu nutzen, um eine Überlastung des Stromkreislaufs zu vermeiden.

Einschalten

Das Gerät an die Stromversorgung anschließen. Die Betriebslampe besteht an einem kurzen Brummen an. Das Gerät mit der Ein/Aus-Taste (4) einschalten.

Nun leucht in der Anzeige die aktuelle Raumtemeratur auf. Die werkseitig voreingestellte Temperatur ist 35^

Einstellen der Temperatur

Drucken Sie Einstellungstaste (1). Die Zahlen „ 10" und „ 9" blinken.

Dann die Pfeiltasten (2) und (3) drucken, um die Temperatur um 1^ zu erhöhen oder zu verringn.

Einstellung des Timers

Einschaltzeit: Im ausgeschalteten Zustand zweimal die Taste (1) drücken, um den Timer auf 1-24 Stunden einzustellen. Drücken Sie die Tasten (2) und (3), um die Temperatur einzustellen. Nach der Einstellung wird die Umgebungstemperatur angezeigt. Die Anzeige (8) leuchtet bei laufendem Timer auf und gehen aus, wenn der Timer abgelaufen ist.

Ausschaltzeit: Im Heizbetrieb die Taste (1) drücken, um den Timer auf 1-24 Stunden einzustellen. Nach der Einstellung wird die Umgebungstemperatur angezeigt. Die Anzeige (8) leucht bei laufendem Timer auf und gehen aus, wenn der Timer abgelaufen ist. Dann stellt das Gerät den Heizbetrieb ein.

Einstellung der Heizstufe

a. Im Betriebsmodus wechselt die Taste (2) zwischen hoher Heizstufe und Heizstopp (Anzeige (7) leuchtet bei hoher Heizstufe auf und gehen bei ausgeschalteten Heizen aus).
b. Im Betriebsmodus schaltet die Taste (3) zwischen niedriger Heizung und ausgeschalteter Heizung hin und her (die Anzeige 6 leuchtet bei niedriger Heizstufe und gehen bei ausgeschalten Zustand aus).
c. Im Betriebsmodus wechselt die Taste (12) zwischen Off/Low/High Heating. Bei hoher Heizstufe leuchtet die Anzeige (7), bei niedriger Heizstufe leuchtet die Anzeige (6).

Kindersicherung

Drücken Sie im Heizbetrieb die Tasten (2) und (3) gleichzeitig. Die Kindersicherung ist nun aktiv und das System ist gesperrt. Es konnen keine Einstellungen vorgenommen werden. Nach 5 Sekunden erscheid in der Anzeige die Umgebungstemperatur.

Zum Entsperren die Tasten (2) und (3) für 3 Sekunden gedrück halten.

Aktivierung der Anzeige

Wenn das Gerät in Betrieb ist, ist die Anzeige ausgeschaltet. Mit einem Druck auf das Bedienfeld Goes the Anzeige an.

ECO-Funktion (Nachtmodus)

Im Heizbetrieb die Tasten (1) und (2) für 3 Sekunden gedrückt halten (bzw. die Taste ECO auf der Fernbedienung), damit die ECO-Funktion eingeschaltet wird. In thisem Betriebsmodus werden nur die Anzeigen (5), (6), (7) oder (8) angezeigt, je nach vorher gewähler Einstellung.

Anzeigewechsel der Temperatur in Grad Celsius oder Fahrenheit

Halten Sie die Taste für die Einstellungen (1) und die Pfeiltaste „Hoch" (2) 10 Sekunden lang gleichzeitig gedrück.

Funktion zur Erkennung geöffneter Fenster

Wenn die Temperatur innerhalb von 2 Minuten um 3^ oder mehr sinkt, wird die Funktion zur Erkennung geöffneter Fenster ausgelost. Das Gerät hört auf zu heizen und die Anzeige (9) blinkt. Drücken Sie die Taste (4), um das Gerät auszuschalten. Wenn Sie das Gerät nun wieder einschalten, ist die Funktion zur Erkennung geöffneter Fenster deaktiviert.

WLAN zurücksetzen

Halten Sie die Taste (1) im Heizbetrieb 3 Sekunden lang gedrückt. Die WLAN-Einstellungen werden zurückgesetzt und die entsprechende Anzeige blinkt schnell (zweimal pro Sekunde).

Ausschalten

Die Ein/Aus-Taste (4) gedrückt halten. Die Betriebslampe leuchtet auf.

GERÄTESTEUERUNG PER SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es gaz bequem über die dazugehörige Klarstein-App bedieren. Die App erhögt es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführrenden Informationen.

Gehen Sie folgendermaBen vor, um Ihr Smartphone mit ihrem Klarstein-Gerat zu verbinden:

1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit ihrem Smartphone den QR-Code scannen (siehe unter) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2 Versichert Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit Ihr dem Konto an. Wenn Sie noch keinem Account haben, registrierten Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihr Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit ihrer Gerät liefert Ohnen die App, sobald Sie sie das erste Mal öffnen.

iOS Android

Fehlerbebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie folgenden:

• Ist das Gerät eingesteckt?
• Ist die WiFi-Funktion des Smartphones aktiviert?
• Ist die WiFi-Funktion des Klarstein-Gerätes aktiviert? (Befolgen Sie die Anweisungen in der App.)
• Ist das WLAN-Password korrekt eingegeben worden?
• Befinden sich Router, Klarstein-Gerät und Smartphone während des Kopplungsversuches in unmittelbarer Höhe? (Idealerweise nicht mehr als 5 m voneinander entfern.)
• Falls sie in den Einstellungen ihres WLAN-Routers das 2,4-GHz-Band deaktiviert haben, aktivieren Sie diese in ihren Routereinstellungen.

Hinweis: Für weitere Hilfestellungen folgen Sie den Anweisungen der App beim Verbindungsaufbau.

REINIGUNG

Es ist sehr einfach, das Gerät hinten zu reinigen. Zum Reinigen der Rückseite halten Sie den Konvektorheizer mit beiden Händen an den Seiten fest undziehen ihn nach vorn.

Nach der Reinigung stellen Sie den Heizer wieder an den Platz zurück.

Lagerung

Wenn Sie das Gerät für längerere Zeit nicht nutzen, wird empfohlen, es zu reinigen und es (vorzugsweise im Originalkarton) an einem kühlen und trockenen Ort zu lagern.

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

Das Produkt enthalt Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen.itte informieren Sie sich über die ortlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2009/125/EG (ErP)

2014/53/EU (RED)

2011/65/EU (RoHS)

Die vollständige Konformitätserklärung des Herstellers finden Sie unter folgenden Link.

Scannen Sie dazu diesen QR-Code oder geben Sie die URL ein.
