Producttype	Inbouw gaskookplaat
Aantal branders	4
Soorten branders	1 wokbrander 3 kringen (3,4 kW), 1 sterke brander (2,4 kW), 1 normale brander (1,8 kW), 1 hulpbrander (1,0 kW)
Ontsteking	Elektrisch met impuls (220-240 V)
Beveiligingsinrichting	Thermokoppel op elke brander
Materiaal oppervlak	Gehard glas
Materiaal pannensteunen	Gietijzer
Materiaal vlamverdeler	Koper
Elektrische voeding	220-240 V ~ 50 Hz
Gasvoeding	Aardgas (G20) of LPG (G30/G31) - aanpasbaar
Gasdruk	20 mbar (G20) of 50 mbar (G30)
Energie-efficiëntie	57,4% (model 4 branders)
Aanpassing aan andere gassen	Ja, door vervangen van sproeiers (set meegeleverd)
Reiniging en onderhoud	Reinigen met een vochtige doek, vermijd schurende producten. Branders demonteerbaar.
Extra veiligheid	Automatische uitschakeling bij vlamuitval (thermokoppel)
Installatie	Door een gekwalificeerde technicus. Vereist adequate ventilatie.
Uitsnijafmetingen	Afhankelijk van het model, zie installatiehandleiding.

Veelgestelde vragen - Goldflame 4 Klarstein

Hoe steek ik een brander aan?

Druk op de bijbehorende knop en draai deze tegen de klok in tot de stand Fort. Houd de knop ingedrukt tot de brander ontsteekt. Voor modellen met elektrische ontsteker, druk eerst op de ontstekingsknop.

Waarom dooft de vlam wanneer ik de knop loslaat?

Dit geeft aan dat het thermokoppel niet warm genoeg is. Houd de knop ongeveer 6 seconden ingedrukt na het ontsteken om het thermokoppel te laten opwarmen en de veiligheid te handhaven.

Wat moet ik doen als de vlam niet gelijkmatig rond de brander is?

Controleer of de gasopeningen van de brander niet verstopt zijn. Reinig de verwijderbare onderdelen van de brander met lauw water en een zachte borstel. Zorg ervoor dat de brander correct is gemonteerd.

Hoe pas ik de kookplaat aan voor LPG (butaan/propaan)?

Vervang de sproeiers van de branders door die geschikt zijn voor LPG (zie tabel in de handleiding). Stel ook de kleine vlam af met de stelpen. Gebruik een geschikte drukregelaar (50 mbar). Deze handeling moet worden uitgevoerd door een gekwalificeerde installateur.

Kan ik aluminium of plastic keukengerei gebruiken?

Nee, gebruik alleen pannen met een vlakke bodem die hittebestendig zijn. Aluminium of plastic bakken kunnen smelten of vervormen. De bodem van de pannen moet passen bij de diameter van de brander.

Hoe reinig ik de branders en het glazen oppervlak?

Koppel het apparaat los. Reinig het glazen oppervlak met een vochtige doek en een niet-schurend product. De verwijderbare onderdelen van de branders kunnen met lauw water worden gewassen. Gebruik geen schuursponsjes of bijtende producten. Het glazen oppervlak kan worden gereinigd met een speciale schraper.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gastoevoer af en zet het apparaat uit. Steek geen vlammen aan en schakel geen elektrische apparaten in. Open ramen om te ventileren. Neem contact op met de gasdienst of een gekwalificeerde installateur. Gebruik het apparaat niet voordat het probleem is opgelost.

Kan de kookplaat boven een oven worden geïnstalleerd?

Ja, op voorwaarde dat de oven met adequate ventilatie is geïnstalleerd. Laat een ruimte van ten minste 20 mm tussen de kookplaat en de oven. Gebruik indien nodig een isolatiepaneel. De installatie moet door een professional worden uitgevoerd.

Waarom is de bedieningsknop moeilijk te draaien?

Dit kan worden veroorzaakt door vervuiling van de gaskranen. Laat een erkende technicus de kranen reinigen en smeren. Forceer de knop niet.

Welke pannendiameters worden aanbevolen voor elke brander?

Hulpbrander: 10-14 cm. Normale brander: 16-20 cm. Sterke brander: 22-24 cm. Wokbrander: 24-26 cm. Gebruik pannen met een vlakke bodem voor een betere energie-efficiëntie.

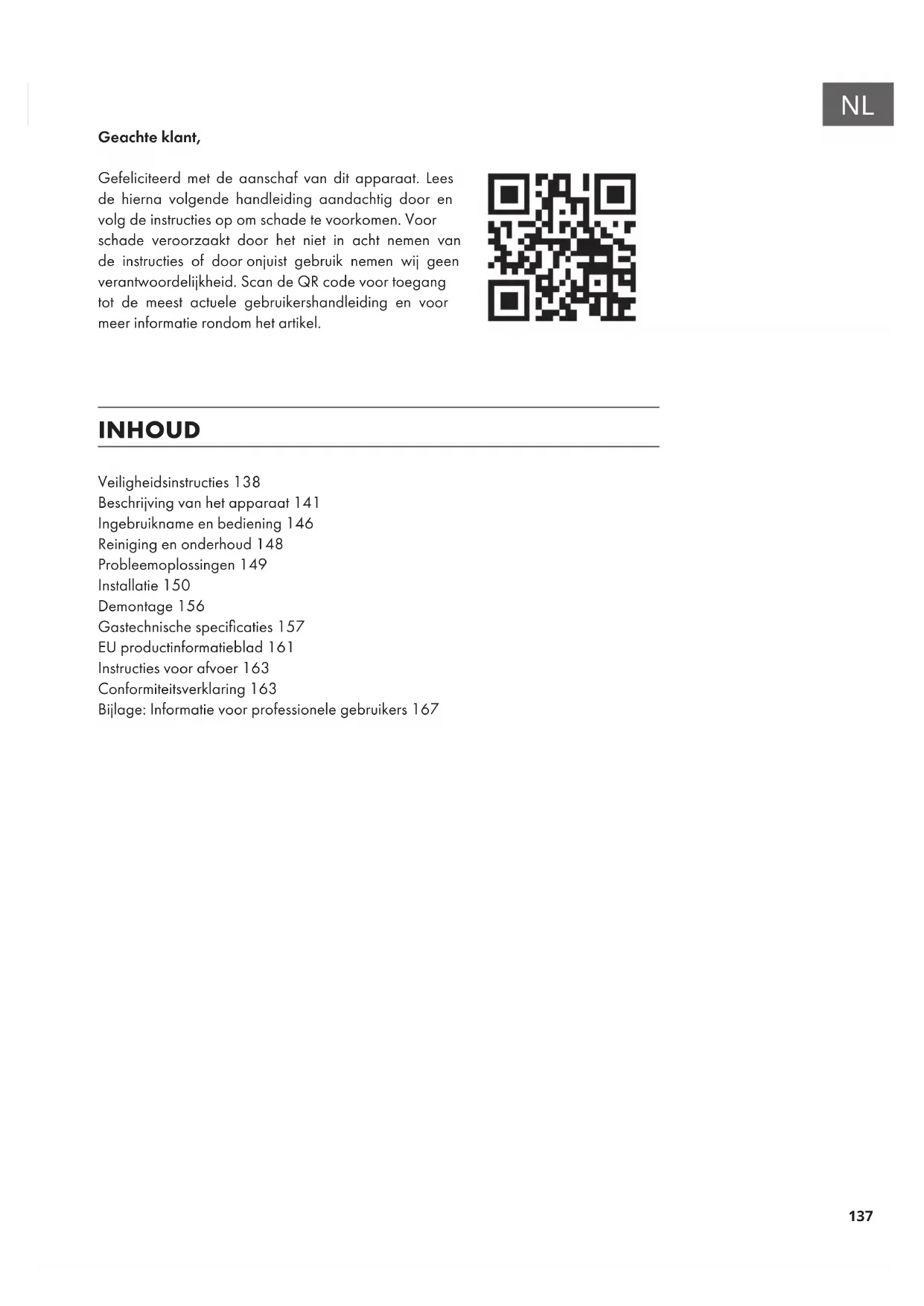

GEBRUIKSAANWIJZING Goldflame 4 Klarstein

Gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schadeverooraakt door het Niet in acheit nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuèle gebruikershandleiding en vooreer informatie rondon het articlel.

INHOUD

Veiligheidsinstructies 138

Beschrijving van het apparatus 141

Ingebruikname en bediening 146

Reiniging en onderhoud 148

Probleemoplossingen 149

Installatie 150

Demontage 156

Gastechnische specificaties 157

EU productinformationieblad 161

Instrueties voor afvoer 163

Conformiteitsverklaring 163

Bijlage: Informatie voor professionele gebruikers 167

VEILIGHEIDSINSTRUCTIES

Lees deze gebruikershandleiding aandachtig door voordat u het apparaat installeert en/of in gebruik neemt. Bewaar de gebruikershandleiding voor toekomstig gebruik. Mocht u het apparaat aan een ander persoon gehen, let u er dan op dat u de gebruikershandleiding eveneens aan de{nieuwe eigenaar geeft.

• Dit apparaat moet, conform de geldende bepalingen, in een goed geventileerde ruimte worden geinstalleerd.
• Controller voor de installmentie of de gas- en stroomvoorziening overeenkomen met de informatie op het typeplaatje van het apparaat.
• Als het apparaat in een vaartuig of woonwagen worden geinstalleerd, mag het in geen geval als verwarming worden gebruikt.
• De gasleiding en stroomkabel要去en zo geinstalleerd worden, dat ze geen onderdelen aanraken.
• Dit apparaat要去 door een hiervoor gekwalificeerde technicus of installment worden geinstalleerd.
• De geschikte voorwaarden voor het gebruik van dit apparaat, vindt u op het typeplaatje van het apparaat.
• Verwijder alle verpakking voor de ingebruikname.
• Controller het apparaat na het uitpakken op eventuele transportschade en verzeker uzelf ervan dat de stroomkabel Niet beschadigd is. Als u schade constaert neemt u contact op met de klantenservice, voordat u het apparaat inbouwt.
• De meubels en alle voor de installmentie gebruikte materialen die het apparaat omringen要去en,ijdens het gebruik, een minimum temperatuur van meer dan 85 ^ C boven de omgevingstemperatuur van het betreffende vertrek verdragen.
• Als de vlam van het fornuis per ongeluk gedoofd worden, schakelt u de brander UIT.
  Wacht een minuutje voor u de brander weein inschakelt.
• Het gebruik van een gastel leidt in de ruimte, waarin deze is geinstalleerd, tot het ontstaan van ditte en damp. Zorg voor een goede ventilatie in de keuken: Laat naturuurlijke openingsen open of installer eer een mechanisch ventilationsystem (afzugkap).
• Door een lang en intensief gebruik van het apparaat, kan een aanvullende ventilatie, zoals bijvoorbeeld het openen van een raam of het verhogen van het vermogen van de afzugkap (indien aanwezig) nodig�n.
• Kinderen mogen in geen geval in de nabijheid van of met het apparaat spelen.
• Het apparaat wordt heel heet tijdens gebruik.
• Kinderen要去 de buurt van het apparaat blijven tot het voldoende afgekoeld is.
• Het apparaat mag uitsluitend door volwassenen worden gebruikt.

• Kinderen können letsel oplopen als ze pannen of schalen van het apparatus trekken.

• Kinderen mogen het apparaat absolut Niet gebruiken! Personen met een beperkte lichamelijke, sensorische en/of geestelijk gezondheid mogen het apparaat alleen gebruiken wonneer ze van tevoren door een voor hen verantwoordelijk persoonuitvoerig met de functies en veiligheidsinstrumentes van het apparaat vertrouwd zich gemaatk et de hieraan verbonden risico's begrijpen.

• Gebruik het apparaat uitsluitend voor het bereiden van levensmiddelen.
• Modifieer het apparaat in geen geval. De branders mogen nicht gebruikt worden met een externe timer of een afzonderlijk afstandsbedieningssystem.
• Gebruik het apparaat Niet wonneer het met water in aanraking is gekomen.
• Gebruik het apparaat Niet met natte handen.
• De kookoppervlaktes van het apparaat wordenijdens gebruik heel heet. Neem alle benodigde veiligheidsmaatregelen in acht.
• Draagijdens het koken geen lange kleding en let erop dat theedoeken, enz. nicht met de vlammen in aanraking hunnen komen, waar ze in brand hunnen vliegen.
• Laat het apparaatijdens het koken nooit zonder toezicht.
• Instabiele of scheve pannen beter nicht gebruiken, odomat ze om kunden vallen of gaanlekken en daardoor ongelukken konnenveroorzaken.
• Gebruik of bewaar geen Licht ontv Lambare materialen in de kasten in de directe nabijheid van het apparaat.
• Eten dat snel bederft, kunststof artikelen en spuitbussen können door hitte worden beinvloed en mogen nicht boven of onder het apparatusat worden bewaard.
• Gebruik geen spuitbus in de buurt van het apparaat als het in gebruik is.
• Controller of alle knuppen zich in de positie '●' bevinden, als het apparaat nicht gebrukt worden.
• Dit apparaat is uitsluitend geschikt voor koken in een conventioneel huishouden. Het mag Niet voor commerciele of industrielle doeleinden worden gezruikt.
• Gebruik hitteresistente pannenlappen of ovenwanten, als u hare schalen of pannen hanteert.
• Let er bij het optillen van de pannen op, dat de pannenlappen nicht in de nabijheid van het open voor komen.
• Let erop dat pannenlappen of ovenhandschoenen nicht vochtig of nat worden, wat ertoe kan leiden dat het materiaal sneller warmte kan geleiden, wat weer brandwonden tot gevolg kan hebben.
• Schakel een brander pas in, nadat u een pan of schaal geplaatst hebft. Verhit geen lege schaal of pan.
• Plaats geen houders van kunststof of aluminium op het apparatus.
• Verzeker uzelf ervan dat bij het gebruik van andere elektrische apparaten, de kabel Niet in contact komt met het kookoppervlak.
• Wonneer u een kunstmatig organaan, bijvoorbeeld een kunsthart, heeft, raadpleegt u voor gebruik van het apparaat een arts.

• Vervang een pannenlap Niet door een keukenhanddoek, theedoek of gelijkwaardige materialen. Deze materialen können Licht ontvammen en brand verooorzaken.

• Let er bij het gebruik van een glazen schaal op, dat deze geschikt is voor koken op een kookplaat. Zodra u constasteert dat er breuken in het glas ontstaan, schakelt u het apparaat uit om een elektrische schok te voorkomen.

• Om gevaar voor brandwonden en brand te minimisieren en te Voorkomen dat levensmiddelen overkoken, draait u de stelen van de pannen maar de zijkant of het midden van de kookplaat, zDat deze zich Niet direct boven een andere brander bevinden.
  Schakel de brander algiduit,voordat een pan van het fornuis neemt.
• Laat levensmiddelen, die op hoog vuur worden gefrituurd, nooit zonder toezicht.
• Verhit olie en vet altijd langzaam en houdt er toezicht op.
• Let erop dat levensmiddelen, die gefrituurd要去en worden, zo droog möglichk zich.
  Us op bevroren levensmiddelen of vocht op verse levensmiddelen, kan ertoe leiden, dat het vet bellen vormt die over de rand van de pan spatten.
• Beweeg nooit een pan heet vet erin, zeker geen friteuse. Wacht tot het vel volledig afgekoeld is.

1 Wokbrander met drie ringen
2 Controleknop

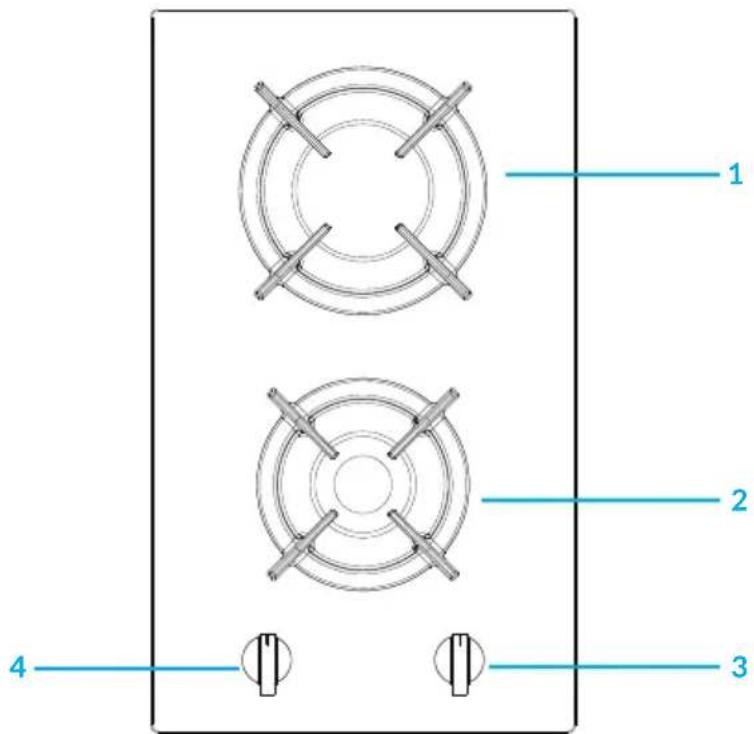

1 Sterke brander
2 Normale brander
3 Bediening voor sterke brander (boven)
4 Bediening voor normale brander (onder)

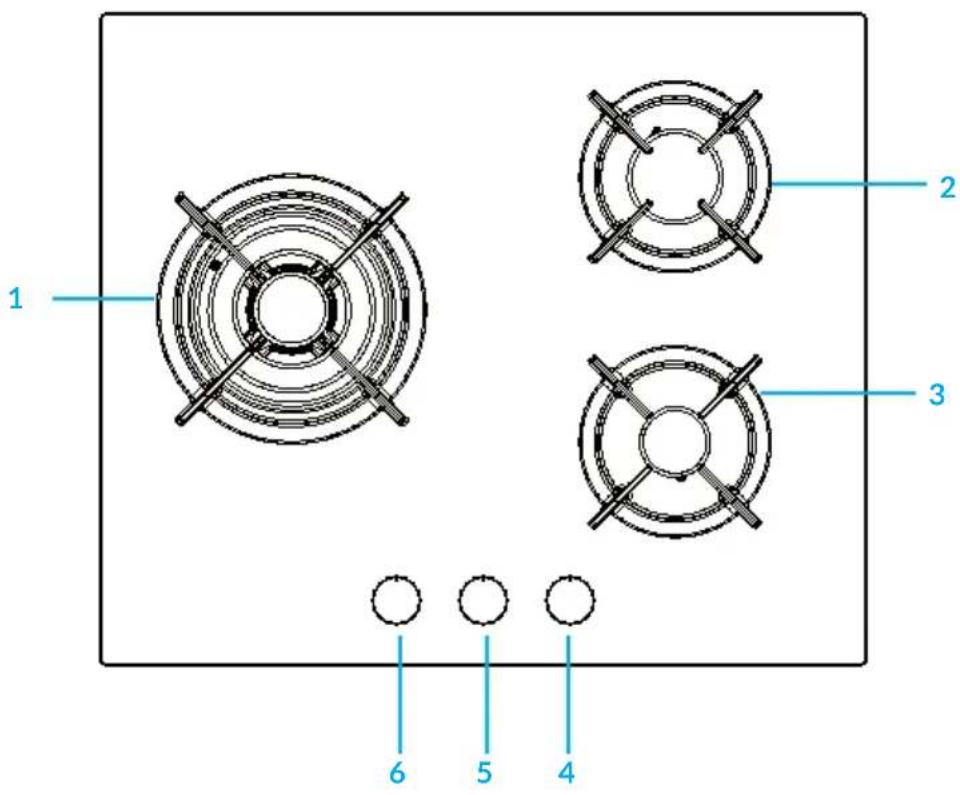

1 Wokbrander met drie ringen
2 Normale brander
3 Hulpbrander
4 Bediening voor hulpbrander (rechtsonder)
5 Bediening voor normale brander (rechtsboven)
6 Bediening voor wokbrander (links)

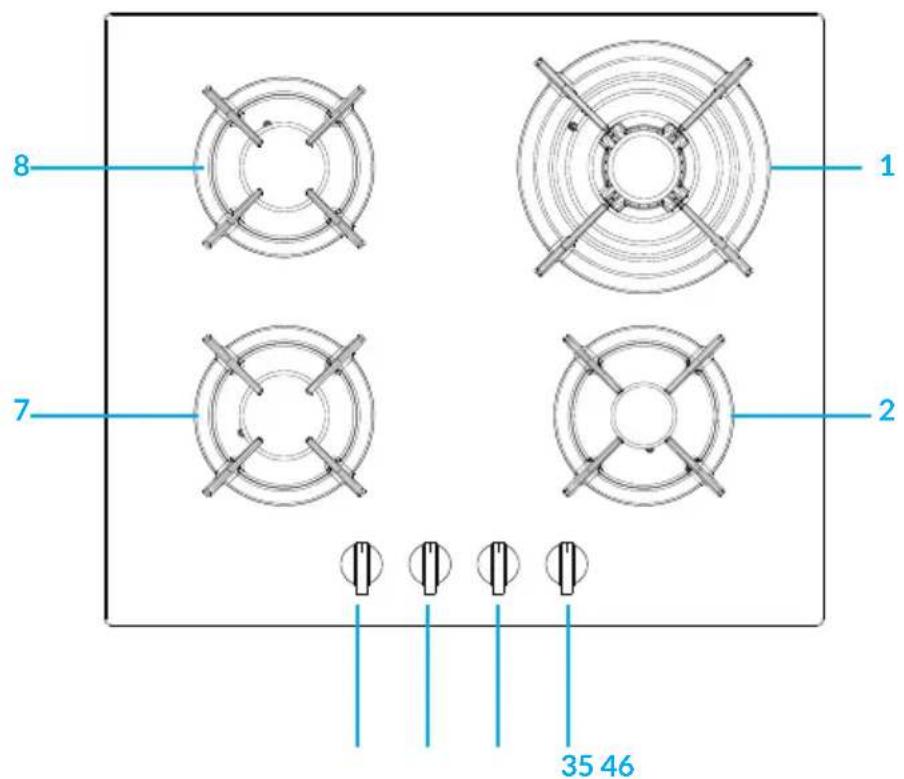

1 Wokbrander met drie ringen
2 Hulpbrander
3 Bediening voor hulpbrander (rechtsonder)
4 Bediening voor wokbrander (rechtsboven)
5 Bediening voor normale brander (linksboven)
6 Bediening voor normale brander (linksonder)
7 Normale brander
8 Normale brander

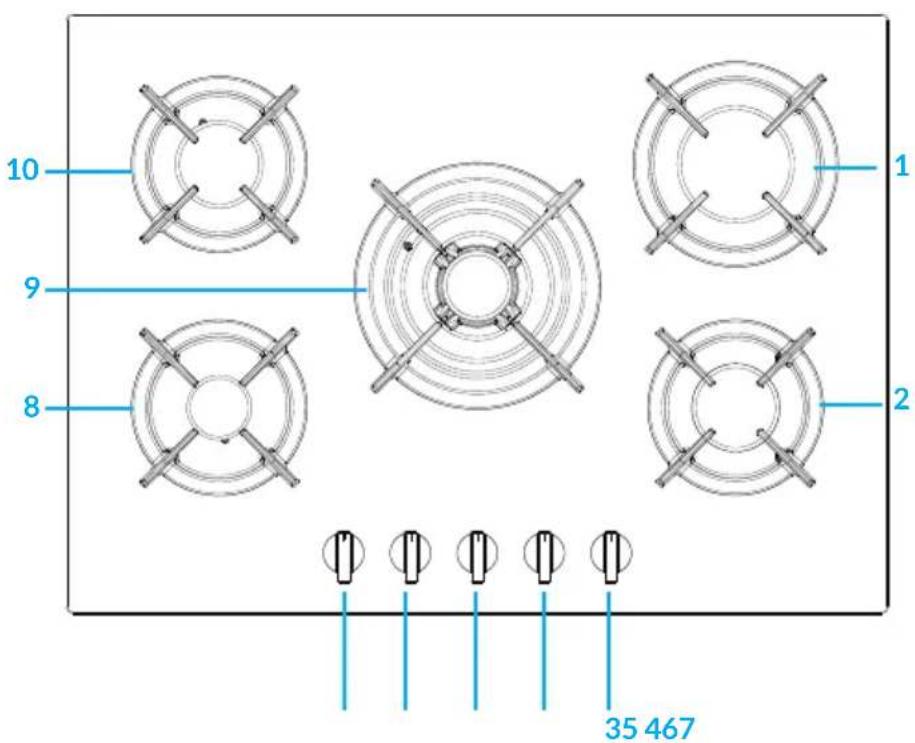

1 Sterke brander
2 Normale brander
3 Bediening voor normale brander (rechtsonder)
4 Bediening voor sterke brander (rechtsboven)
5 Bediening voor wokbrander (midden)
6 Bediening voor normale brander (linksboven)
7 Bediening voor hulpbrander (linksonder)
8 Hulpbrander
9 Wokbrander met drie ringen
10 Normale brander

INGEBRUIKNAME EN BEDIENING

De positie van de bijbehorende brander worden op≦e controknp weergegeven.

Gasbrander

De branders onsendschieren zich qua grootte en vermogen. Kies de brander die het meest geschikt is voor de doorsnede van de pan.

De brander kan met de bijbehorende draaiknop door een van de volgende instellenen worden geregeld.

●	Uit
☆○	Hoog
△	Gering

Geldt alleen voor de modellen die van een verilgheidssystemelijkoorzien.

De knop moet circa 6 seconden ingedrukt worden, tot de vlam ontstoken is en opgewarmed.

Geldt alleen voor de modellen die van een ontstekingsystem sein voorzien.

Vervolgens要去 de elektrische ontsteking, die op het sterrensymbol te zien is, ingedrukt worden. Druk aansluiting op de bijbehorende knop en draai die gegen de klok in, op de positie 'hoog'.

Ontsteken van een brander

Druk op de bijbehorende knop en draai die gegen de klok in, op de positie 'hoog'. Houdt de knop ingedrukt tot de brander ontstoken is.

LET OPI!

Gevaar voor brand en ontploffing! Als de vlam per ongeluk uitgaat, draait u de controknop maar de positie 'uit'. Wacht minimaal een minuut, voordat u de brander opnieuw ontsteekt.

Zo schakelt u een branderuit.

Draai de knop met de klok mee, tot hij stopt (hij staat dan, als het goed is, op de instelling '●').

Aanwijzingen voor toepassingen

Om het Beste vermogen te krijgen, volgt u deze algemene richtlijnen:

• Gebruik voor elke brander het geschikte kookgerei (zie tabel), om te voorkomen dat de vlam de rand van de pan of de deksel bereikt.

• Gebruik alkijd kookgerei met een platte bodem en laat de deksel erop.
  Zodra de inhoud van de pan begint te koken, draait u de knop maar 'gering'.

Branders Doorsnede kookgerei

Hulpbrander 10-14 cm

Normale brander 16-20 cm

Sterke brander 22-24 cm

Wokbrander met drie ringen 24-26 cm

Om het type brander te identificeren, zie de uitleg in het hoofdstuk 'Identificatie van branders en spreieers'.

Kies de juiste vlam

Als de branders correct ingesteld zich, is de vlamlichtblauw en de binnenste vlam helder. De grootte van de vlam hangt van de positie van de bijbehorende draaiknop af.

Brander aan,
grote vlam

Brander aan,
kleine vlam

Branderuit

Zet de große vlam aan het begin van het kookproces aan, om de levensmiddelen snel aan de kook te brengen. Zodra het koekt gaat u over op dekleine vlam. Het is möglichk om zonder tussenstap, direct van de grande vlam maar dekleine vlam te wisselen.

Het is verboden om:tussen de posities 'uit' en 'hoog' heen en weer te wisselen. Bij een correct gebruik van het gasfornuis, de juiste parameters en geschikt kookgerei kan een heleboel energia worden bespaard. De energiebesparing kan er als volgt uitzien:

• Tot 60% worden bespaard bij gebruik van geschikte pannen.
• Tot 60% worden bespaard bij een correct gebruik en de juiste keuze van de vlam.

Een voorwaarde voor een efficiert en energiebesparend gebruik van het gasfornuis is, dat de branders (en vooral de openingsoor het gas en de sproeiers) schoon gehonden worden.

REINIGING EN ONDERHOUD

Voordat u reiniging of onderhoud uitvoert, neemt u de stekker uit het stopcontact.

Om de levensduur van de kookplaat te verlengen, is een zorgvuldige, grondige en regelmatige schoonmaakbeurt absluutoodzakelijk. Let op het volgende:

• De geëmailleerde delen van de glasplaat要去en met warm water worden schoongemaakt, zonder dat schuurmiddel of bijtende stoffen worden gebruikt, waardoor ze zouden konnen beschadigen.
• De afneembare delen van de brander hunnen, normal gesproken gewoon met warm water en een sopje worden schoongemaakt. Let erop dat u aangekoeekte resten verwijdert.
• Het einde van het automatische ontstekingselement moet zorgvuldig en regelmatif worden schoongemaakt. Controller of de ontsteking normala functioneert.
  Op de rvs dekplaat en andere stalen delen kuren vlekken ontstaan als ze in aanraking komen met sterk kalkhoudend water of bijtende reinigingsmiddelen (fosforhoudend). Om de levensduur te verlengen, raden we aan om deze delen grondig met water na te spoelen en ze cervolgens droog te blazen. Het is aan teraden om geknoeide vloeistof eveneens te verwijderen.
• Na gebruik要去 het kookoppervlak met een vochtige doek schoongemakt worden, om stof of etensresten te verwijderen. Het glazen oppervlak要去 regelmatig met warm water en een Niet-bijtend reinigingsmiddelen worden schoongemakt.
• Allereerst moeten alle resten of vet verwijderd worden, bijvoorbeeld met een schraper (niet inbegren).

Maak het nog warme kookvlak schoon met een geschikt schoonmaakmiddel en keukenrol, wrijf het dan met een vochtige doek na en maak het tenslotte droog. Aluminiumfolie, kunststof deeltjes, synthetische materialen, suiker of sterk suikerhoudende levensmiddelen, die op het oppervlak zich gesmolten,要去en direct verwijderd worden.

Reinig het nog harekookvlak met een schraper en een transparente beschemfolie, die voorkomt dat er op het oppervlak nog更是 vuil ophoopt. Dit beschermt het oppervlak ook tegen beschadiging door sterk suikerhoudende levensmiddelen.

Gebruik geen schuurspons, schurende reinigingsmiddelen of agressieve chemische middelen, zoals ovensprays en vlekverwijderaars.

Voor het schoonmaken van de pannendragers, worden aanbevolen ze te reinigen zolang ze nog heet+zijn. Neem de pannendragers van de kookplaat en leg ze in de goatsteen. Verwijder eerst de etensresten of het vet en spoel de pannendragers na het afkoelen met water af.

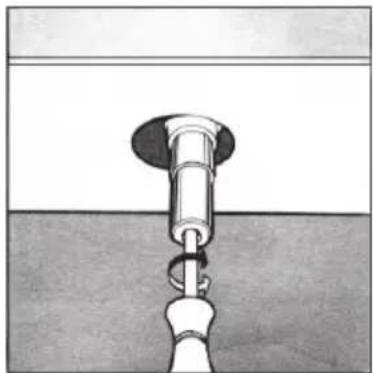

Smeren van de gasventielen

In de loop van de tijd konnen de gasventielen verkleven, zodat ze maar lastig aan en uit te zetten zijn. In dit geval要去 de binnenkant van het ventiel worden schoongemaakt en aansluitend ingevet.

LET OP! Dit要去 door een door de fabrikant geautoriseerde technicus worden uitgevoerd!

PROBLEEMOPLOSSINGEN

Probleem Mogelijk oorzaak
De gasbrander ontsteekt nicht of de vlam is Niet gelijkmatig rondon de brander verdèeld.	• De openingsen rondon de brander zijn geblokkeerd. • De beweeglijke bestanddelen van de brander zichniet goed gefixeerd. • Het kookoppervlak staat bloot aan een sterke,tocht.
De vlam gaat nicht over op de brander met thermokoppeling.	• De knop is nicht goed ingedrukt. • De knop is te kort ingedrukt,waardoor de thermokoppeling Niet geactiveerd kon worden. • De openingsen voor het gas zichn bij de thermokoppeling geblokkeerd.
De vlam.gaat uit als u de draaiknop in de positie 'gering' zet.	• De openingsen voor het gas zichngeblokkeerd. • Het kookoppervlak staat bloot aan een sterke,tocht. • De minimum instelling is nicht goed aangepast (zie hoofdstuk:'Minimum instelling').
Het kookgerei staat nicht stabel.	• De bodem van het kookgerei is nicht plat. • Het kookgerei is nicht centraal op de brander geplaatst. • De pannendrager is omgekeerd op de kookplaat gelegd.

INSTALLATIE

De volgende informatie isuitsluitend voor gekwalificeerde technici,waardoor gegarandeerd is,dat de installation- en onderhoudsinstructies opgevolgd worden en de installmente professioneel uitgevoerd worden.

LET OP! Neem de stekker uith het stopcontact, voordat u installment-, onderhouds- of regelmatige instandhoudingswerkzaamheden uityoert.

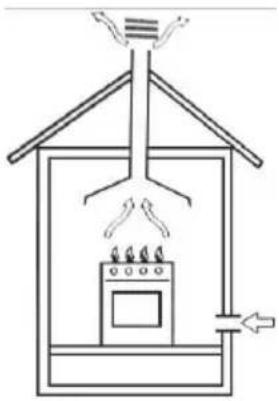

Positioneren van het gasfornuis

• Installee en gebruik het gasfornuisuitsluitend in goed geventileerde ruimtes. De volgende voorwaarden zijn in acht te nemen:

• De ruimte moet voorzien zijn van een luchtafvoersystem, dat rook en gas afvoert. Dit moet via een afzuigkap of automatisch ventilationsystem.

In een schoorsteen of een vertakte schoorsteen (uitsluitend voor kooktoestellen).

Direct的那一

1. De ruimte moet zodanig ingericht zijn, dat de lucht, die noodzakelijk is voor een correcte verbranding, maar binnen kan stromen. De luchtstroom voor de verbranding mag Niet minderijken dan 2m^3 /h per kW geinstalleerd vermogen. De luchttoevoer vindtplaats via een kanaal met een minimum doorsnede van 100m^2 dat op geen enkel moment mag worden geblokkeerd.

Gasfornuizen[zonderveiligheidsvoorzieningen moeten overeenbeluchting met een tweeemaal zo groot volume beschikken om te voorkomen dat de vlam per vergissing dooft. Dus minimaal 200~cm^2 (zie afb.) Anderzijds kan de ruimte indirect via andere vertrekken, die voorzien zich van ventilatiekanalenaar buiten, worden geventileerd.Aangrenzende vertrekken kunnen gemeenschappelijkbereiken of slaapkamers+zijn,haar er geen direct brandgevaar bestaat (zie afbeelding).

1. Een intensiever en longer gebruik van het gasfornuis maakt een intensivering van

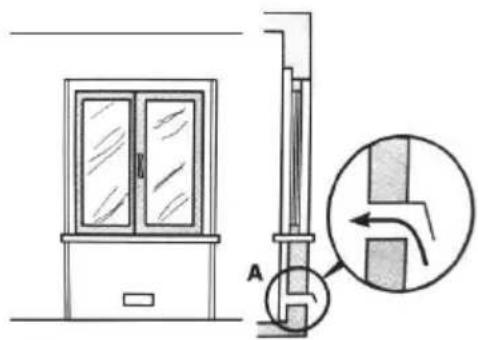

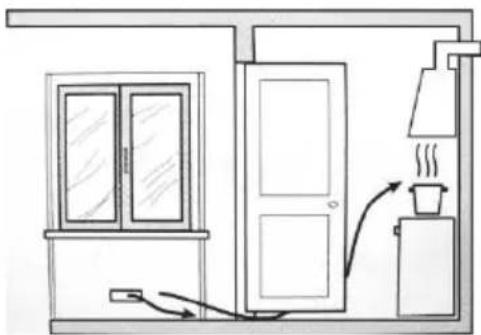

Voorbeeld van luchttoeoperopeningen voor de verbrandingslucht

Aangrenzende Ruimte
Naar te ventileren Ruihte
Vergroting van de ventilatieopening tussen raam en vloer.

de beluchting nodig, bijvoorbeeld door ramen open te zetten of het vermogen van het luchttoeoversystem (indien aanwezig) te verhogen.

1. Vloeijaar gas is zwaarder dan lucht en beweegt zich.daarom richting de vloer. Ruimtes waar gastanks staan, moeten van een ventilatieaar buiten worden voorzien, om een gaslek te voorkomen.

Daarom mogen vloeibare gastanks, die leeg of gedeeltek gevuld zich, nicht in ruimtes of zones onder de grond (zoals een kelder) worden geinstalleerd of opgeslagen. Het is aan te raden om alleen de tank, die op dat moment in gebruik is, in de ruimte te bewaren en er zeker van te zich dat die zich Niet in de nabijheid van warmtebronnen (oven, open haard, kachel, enz) bevindt.

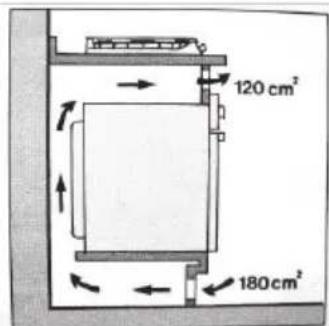

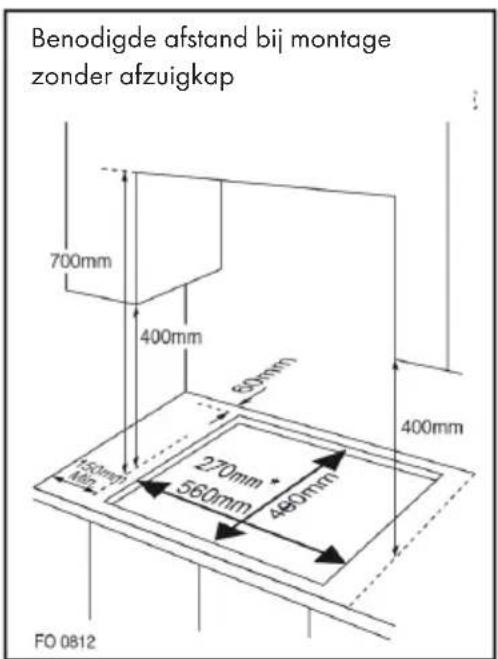

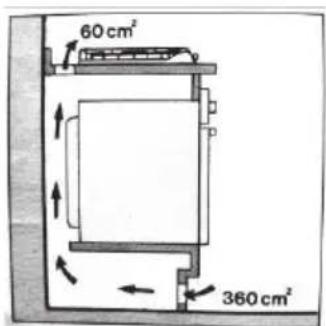

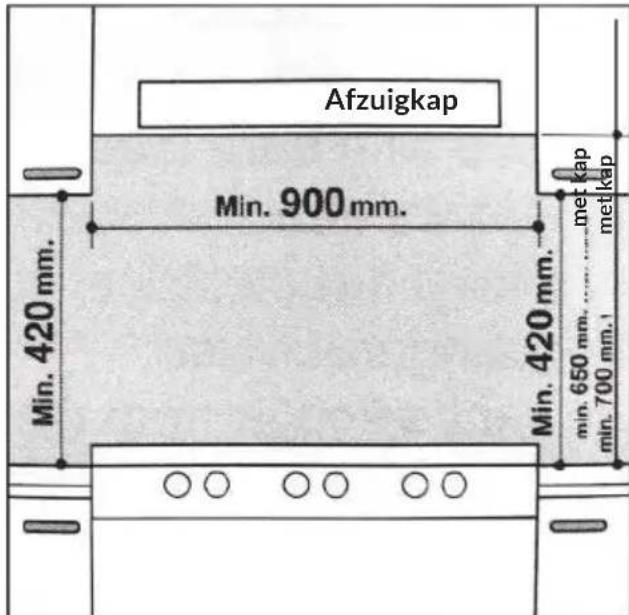

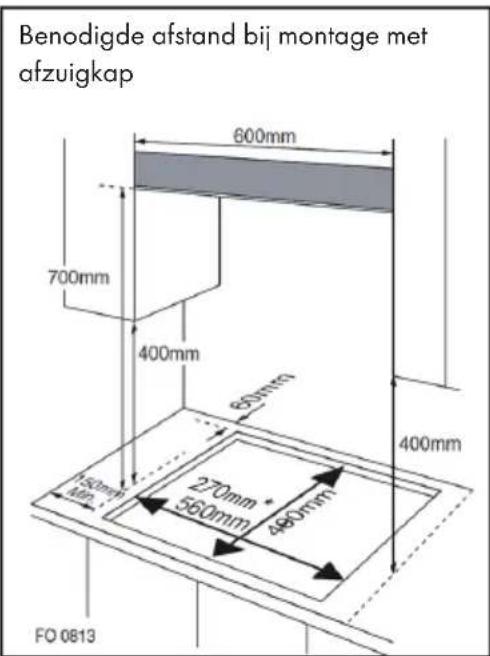

Installatie van het inbouwfontuiis

De gaskookvelden zijn voorzien van een beschemingsgraad gegen oververhitting. Het apparaat kan naast keukenkastjes worden geinstalleerd, maar die mogen nicht hoger�aten dan het fornuis.

Voor een correcte installmentie要去ende volgende voorzorgsmaatregelen worden genomen:

1. Het fornuis kan in een keuken, eet-, slaap- of woonkamer worden geplaatst, maar nicht in een badkamer of doucheruiimte.
2. De meubels, die dicht bij het apparaat staan en hoger dan het werkblad zichn, moeten op minimaal 110mm afstand van het einde van de planta worden geplaatst.
3. Hangkastjes, die sich in de nabijheid van een afzuigkap bevinden,要去en op een hoogte van minimaal 420~mm worden opgehangen (zie hierna volgende afbeelding).

1. Het fornuis kan direct onder een kast worden geinstalleerd, waar bij deze minimaal 700mm van de kookplaat verwijderd要去en,zoals hieronder in de afbeelding weergegeven.

* inbouwafmetingen voor het model met 1 en 2 zones

1. Voor het bevestigen van de kookplaat op een 20 tot 40mm dik werkblad wordt bevestigingsmaterial (haken, schroeven) meegeleverd (zie afbeeldingen hieronder).

Haakpositie voor werkblad met hoogte = 20mm

Haakpositie voor werkblad met hoogte = 30mm

Haakpositie voor werkblad met hoogte = 40mm

LET OPI Gebruik uitsluitend het inbegrepen bevestigingsmaterial.

1. Als de gasplaat Niet op een bakoven wordt geinstalleerd, moet als isolatie een houtenplaat worden ingezet. Dit paneel要去 minimaal 20mm van de onderkant van de kookplaat zijn verwijderd.

LET OPI Wanner de kookplaat op een bakoven wordt geinstalleerd, moet de oven op twee houten latten worden geplaatst. Bij een aaneengesloten kastoppervlakte, is een afstand van minimaal 45 × 560 mm van deijkenkant aan te honden.

Wanner de kookplaat op een inbouwoven zonder geforceerde circulatie worden geinstalleerd,要去 erop gelet worden,dat een luchttoe- en afvoer aanwezig zich, om binnenin de kast voldoende te konnen ventileren.

Gasaansluiting voor gasplaat

De gasplaat要去 door een hiervoor gekwalificeerde installment worden aangesloten op de gasaansluiting. Tijdens de installment is het van belang om een goedgekeurde gaskraan te monteren, om de gasvoorziening van de kookplaat te konnen scheiden, zodat het er later moeiteloo's uitgehaald of onderhonden kan worden. De aansluiting van de kookplaat op de gasleiding of aan vloeibaar gas, moet conform de geldende voorschriften plaatsvinden en mag pas gebeuren, wanneer bevestigd is, dat het aan de te gebruiken gassoort kan worden aangepast. Indien dit Niet het geval is dient u de aanwijzingen in het hoofdstuk 'Aanpassen aan verschillende soarten gas' te volgen. Wanner aansluiting op vloeibaar gas plaatsvindt middels een tank, is een drukregelaar moodzakelijk, die aan de geldende voorschriften voldoet.

LET OP! Om veiligheidsredenen, voor het correct regelen van het gasverbruik en de Lange levensduur van de kookplaat, contrôleert u of de gasdruk overeenkomt met de informatatie in tabel 1 'Brander- en spreieerspecificaties'.

Aansluiting aan een Niet flexibele leiding (koper of staal)

• De aansluiting aan de bron van het gas, moet zodanig plaatsvinden, dat op geen enkel deel van de gasplaat spanning ontstaat.
• De kookplaat is voorzien van een verstelbare L-vormige aansluiting en een dichting voor de gastoevoer.
• Het verbindungsstuk要去gedemonteerd en de zichtingervangen worden.
• De aansluiting van de gastoevoer maar de kookplaat is ontworpen voor een gasfles met 1/2 schroefdraad.

Aansluiting op een flexibele stalen buis

• De aansluiting van de gastoevoer maar de kookplaat is voorzien van een schroefdraad met 1/2 aansluiting voor een Ronde gasleiding. Gebruik uitsluitend leidingen en dichtingen die voldoen aan de op dat moment geldende normen. De规模最大 lenghte van de flexibele buis, mag Niet groter� dan 2000 mm.
• Zodra de verbinding tot stand gekommen is, moet u erop letten, dat de flexibele metalen slang geen beweeglijke onderdelen aanraakt en nicht geplet worden.

Controleren van de zichting

Controleer, na installmente, of alle verbindingen zich. Voer eenlektest uit met een zeepoplossing en gebruik nooit een open vlam.

Tot stand brengen van een elektrische verbinding

De kookplaat is voorzien van een dripolige elektrische voedingskabel, die geschikt is voor gebruik van wisselstroom. Alle nodige informatie, vindt u op het typeplaatje, dat zich onder de kookplaat bevindt. De aardedraad is te herkennen aan de geel-groene kleur.

Bij de installmentie boven een ingebouwde elektrische oven,要去en de elektrische aansluitingen voor kookplaat en oven Niet alleen om veiligheidsredenen onafhankelijk van elkaar zich, maar ook probleemloos verwijderd konnen worden.

Elektrische aansluiting voor het gasfornuis

Voorzie de stroomkabel van een standard stekker, voor de op het typeplaatje aangegeven vermogen of steek hem na montage direct in het stopcontact. In het LAST geval要去 een eenpolige schakelaar tussen kookplaat en stroomaansluiting worden geplaatst met een minimale opening van 3mm tussen de contactpunter, conform de geldende veiligheidsvoorschriften (de aardedraad mag Niet door de schakelaar worden onderbroken). De stroomkabel要去zo worden geplaatst, dat hij nergens warmer worden dan 50^ boven de kamertemperatuur.

Verzeker u voor de eigenlijke aansluiting ervan, dat:

• dezekering en de elektronica zichn berekend op de belasting door de kookplaat;
• het netvoeding is voorzien van een geschikte aardaansluiting, conform de wettelijk voorgeschreven normen en voorschriften;
• de stekker of schakelaar gemakkelijk toegankelijk is.

LET OPI! De draden in de hoofdleiding zich per kleur gekenmerkt:

Groen & geel - aarding
Blauw - neutral
Bruin - fase

Omdat de kleuren van de draden in de hoofdleiding misschien Niet overeenkomen met de gekleurde markeringen van de klemmen van uw stekker, gaat u als volgt te werk:

• Sluit de groen-gele draad op de met 'E' of 12 of de kleuren groen of groen & geel gekekenmerkte klem aan.
• Sluit de bruine draad op de met 'L' gekenmerkte of rood gekleurde klem aan.
• Sluit de blauwe draad op de met 'N' gekenmerkte of zwart gekleurde klem aan.

DEMONTAGE

Let op! De installment/ montage en demontage van het apparatus, mag uitsluitend door hiervoort gekwalificeerd personeel worden uitgevoerd.

Voor de demontage moet het in het apparaat aanwezigge gas worden ontlucht. Ga waar bij als volgt te werk:

• Sluit alle toeleidingsventielen, maar scheidt de gasplaat nog Niet van de leiding.
• Ontsteek nu alle branders. Het resterende gas in het apparaat brandt in korte tijd op.
• Hierna bevat geen enkele leiding nog gas en kan de gasplaat van de aansluitingen worden losgekoppeld.

Belangrijké informatie m.b.t. de demontage van het apparatus

• De demontage is gewiek aan de installment/ montageaar in omgekeerde volgorde.
  Vraag voor de demontage hulp aan een tweede persoon om letsel te voorkomen.
  Zorg tijdens het demonteren voor voldoende ventilatie in de werkplaats.
• Deze gaskookplaat bevat geen motor of accumulator. Neem het hoofdstuk 'Instructies voor afvoer' in acht.

Als u de gasplaat aangepast heeft aan een ander soort gas, zorg er dan voor dat u de kookplaat van de bijbehorende informatatie voorziet.

TABLE 2: Wijzigen van de gasbron

Brander Vlam Van vloeibaar		gas (LPG) maar aardgas	Van aardgasঀ aan vloeibaar gas (LPG)
Normale brander Volle vlam Vervang de		sproeikop van de brander overeenkomstig de in tabel 1 aangegeven instructies.	Vervang de sproeikop van de brander overeenkomstig de in tabel 1 aangegeven instructies.
		Waakvlam Maak de	regelnaald los (zie afbeelding hieronder) en pas de vlam aan.	Maak de regelnaald los (zie afbeelding hieronder) en pas de vlam aan.

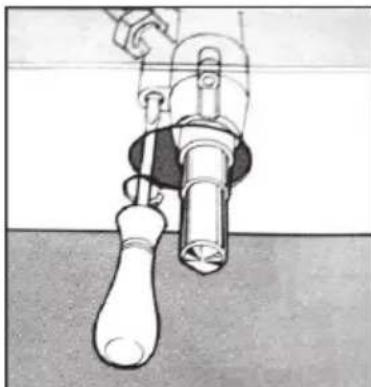

Ventielinstelling

Het instellen van het ventiel moet met de draaiknop in de waakvlampositie (brander aan, geen vlam) worden uitgevoerd.

Verwijder de draaiknop en regel de vlam met eenkleine schroevendraaier (zie afbeelding hieronder).

Ter contrôle van de ingestelde vlam: De brander met hoge vlam gedurende 10 minutes opwarmen. Zetervoigens de draaiknop in de waakvlampositie. De vlam dooft Niet en beweegt zich ook Niet richting de spreier. Als de vlam dooft of zich richting de spreier beweegt,要去en de ventielen opnieuw worden ingesteld.

TABLE 3: Aanpassen aan de verschillende soorten gas

Brander Soor gas	gas	Druk Sproei-er	Nominale warmte-input VerminderdeWarmte-input
		mbar	Ø	g/h	l/h	kW	kcal/h	kW
Hulp-brander	Aardgas G20	20	71	-	95	1,0	860	0,40
	Butaan G30	30	52	72,6	-	1,0	860	0,40
		37	47	72,6	-	1,0	860	0,40
		50	45	72,6	-	1,0	860	0,40
Normale brander	Aardgas G20	20	97	-	171	1,8	1548	0,60
	Butaan G30	30	67	130,8	-	1,8	1548	0,60
		37	64	130,8	-	1,8	1548	0,60
		50	59	130,8	-	1,8	1548	0,60
Sterke brander	Aardgas G20	20	110	-	228	2,4	2064	0,90
	Butaan G30	30	77	174	-	2,4	2064	0,90
		37	73	174	-	2,4	2064	0,90
		50	67	174	-	2,4	2064	0,90
Wok brander	Aardgas G20	20	1,25	-	323	3,4	2924	1,50
	Butaan G30	30	93	247	-	3,4	2924	1,50
		37	88	247	-	3,4	2924	1,50
		50	82	247	-	3,4	2924	1,50

TABLE 4: Gasbronnen en nationale vergelijkingsstabellen

Gasgroep Land	Druk gasvoorziening
I3+128-30/37)	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.	G30 butaan bij 28-30 mbar en G31 propaan bij 37 mbar
I3B/P(30)	BG, CY, DK, EE, FI, FR, GB, HU, HR, IT, IS, LT, LU, MT, NL, NO, RO,SE, SI, SK, TR.	G30 butaan en G31 propaan bij 30 mbar
I3B/P(37)	PL G30 butaan en G31 propaan bij 37 mbar
I3B/P(50)	AT, CH, DE, SK G30 butaan en G31 propaan bij 50 mbar
I3P(37)	BE, CH, CY, CZ, IT, ES, FR, GR, GB, HR, LT, NL, PT, SK, IE, SI.	G31 propaan bij 37 mbar
I2H	AT, BG, CH, CY, CZ, DK, EE, ES, FR, FI, GR, GB, HR, HU, IS, IE, IT, LU, LV, LT, NO, PT, RO, SK, SI, SE, TR.	G20 bij 20 mbar
I2E	DE, LU, PL G20 bij 20/25 mbar
I2E+	BE, FR G20/G25 bij 20/25 mbar
I2EK	NL G25.3 bij 25 mbar
I2ELS	PL G20 bij 20 mbar en G2.350 bij 13 mbar
I2ELW	PL G20/G27 bij 20 mbar
I2HS	HU G20/G25.1 bij 25 mbar
II2H3+	CH, CZ, ES, GB, GR, IE, IT, LT, PT, SK G20	bij 20 mbar, G30 butaan bij 28-30 mbar en G31 propaan bij 37 mbar
II2E3B/P	RO G20 bij 20 mbar, G30 butaan en G31	propaan bij 30 mbar
II2E3B/P	DE G20 bij 20 mbar, G30 butaan en G31	propaan bij 50 mbar
II2HS3B/P	HU G20/G25.1 bij 25 mbar, G30 butaan en G31 propaan bij 30 mbar
II2ELWLS3B/P	PL G20/G27 bij 20 mbar, G2.350 bij 13	mbar, G30 butaan en G31 propaan bij 37 mbar
II2ELL3B/P	DE G20/G25 bij 20 mbar, G30 butaan en G31 propaan bij 50 mbar

Identific

EU PRODUCTINFORMATIEBLAD

Dit document toont de conformiteit met Verordering (EU) nr. 66/2014 aan.

De energia-efficientre van gasbranders in een huishoudelijk kookplaat worden als volgt berekend:

$$ E E _ {g a s b u r n e r} = \frac {E _ {\text {t h e o r e t i c}}}{E _ {g a s b u r n e r}} \times 1 0 0 $$

Identificatie model	10036336
Type kookplaat	Gaskookplaat
Aantal gasbranders	---- 1 --
	Symbool Brænder Waarde Eenheid
Energie-efficiëntie per brander	EE gas burner	Wokbrander 57,1%
		Sterke brander -- %
		Normale brander -- %
		Hulpbrander -- %
Energie-efficiëntie kookplaat	EE gas hob		57,1%

Identificatie model	10034971, 10035498, 10037806
Type kookplaat	Gaskookplaat
Aantal gasbranders	--- 2 --
	Symbool	Branders	Waarde Eenheid
Energie-efficiëntie per brander	EE gas burner	Wokbrander	-- %
		Sterke brander	58,6	%
		Normale brander	57,0%
		Hulpbrander -- %
Energie-efficiëntie kookplaat	EE gas hob		57,8%

atie model

10037805

Type kookplaat	Gaskookplaat
Aantal gasbranders	---- 3 --
	Symbool Branders Waarde Eenheid
Energie-efficientre per brander	EE gas burner	Wokbrander 57,1%
		Sterke brander - %
		Normale brander	57,6%
		Hulpbrander k.	A.%
Energie-efficientre kookplaat	EE gas hob		57,3%

Identificatie model	10034972, 10035499, 10037807
Type kookplaat	Gaskookplaat
Aantal gasbranders	--- 4 --
	Symbool	Brander	Waarde Eenheid
Energie-efficiëntie per brander	EE gas burner	Wokbrander	57,1%
		Sterke brander 54,7%
		Normale brander 57,6%
		Hulpbrander	k.A.%
Energie-efficiëntie kookplaat	EE gas hob		57,4%

Identificatie model	10034973, 10035615, 10037808
Type kookplaat	Gaskookplaat
Aantal gasbranders	--- 5 --
	Symbool	Branders	Waarde Eenheid
Energie-efficientre per brander	EE gas burner	Wokbrander	57,1%
		Sterke brander 54,7 %
		Normale brander 57,6%
		Hulpbrander	k.A.%
Energie-efficientre kookplaat	EE gas hob		56,8	%

Wanner in uw land een wettelijk regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het maar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequenties. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uwplaatselijke grondstoffen- en afvaldienst.

CONFORMITEITSVERKLARING

CE UK CA

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Importeur voor Groot-Brittanniè:

De volledige conformiteitsverklaring van de fabrikant vindt u onder de volgende link:

use.berlin/10034971

KLARSTEIN

GOLDFLAME

Gaskochfeld

Gas Cooking Top

Informatie voor professionele gebruikers

(explosietekening & onderdelenlijst)

Nr.	Beschrijving Aantal Material
1	Assemblage bodemplaat 1 Gegalvaniseerd
2	Ontstekingssystem 1 Assemblage
3	Stroomkabel 1 Assemblage
4	Bevestigingsplaat voor ventilelen 1 Gegalvaniseerd
5	Gasventielen 2 Assemblage
6	Assemblage gasijp 1 Assemblage
7	Assemblage aluminium pijp 1 Assemblage
8	Branderbasis van gegoten aluminium voor φ50-branders 1 Aluminium
9	Sproeier 2 HPb59-1
10	Branderbasis van gegoten aluminium voor φ100-branders	1 Assemblage
11	Thermisch element	2 Assemblage
12	Ontstekingspen en -draad	2 Keramisch
13	Aansluiting gasijp	1 Assemblage
14	Waterdichte siliconen ring voor draaiknop	2	Siliconen -60A
15	Metalen knop K	2 Aluminium
16	Assemblage gaskookplaat	1 Gehard glas
17	100-A siliconen ring voor brander	1	Zwart siliconen -60A
18	70-A siliconen ring voor brander	1	Zwart siliconen -60A
19	100-A onderdeel brander	1	Emaille
20	70-A onderdeel brander	1 Emaille
21	Koperen vlamverdeler voor φ100-brander	1	Koper
22	Koperen vlamverdeler voor φ70-brander	1	Koper
23	φ100 brandereksel	1	Koper
24	φ70 brandereksel	1	Koper
25	100-A1 gietijzeren pannendrager	1	Gietijzer
26	70-A1 gietijzeren pannendrager	1	Gietijzer

Nr.	Beschrijving Aantal Materialiaal
1	Assemblage bodemplaat 1 Gegalvaniseerd
2	Ontstekingssystem 1 Assemblage
3	Stroomkabel 1 Assemblage
4	Bevestigingsplaat voor ventilelen 1 Gegalvaniseerd
5	Gasventielen 2 Assemblage
6	Assemblage gaspijp 1 Assemblage
7	Assemblage aluminium pijp 1 Assemblage
8	Branderbasis van gegoten aluminium voor φ50-branders	1 Aluminium
9	Sproeier 2 HPb59-1
10	Branderbasis van gegoten aluminium voor φ100-branders	1 Assemblage
11	Thermisch element 2 Assemblage
12	Ontstekingspen en -draad	2 Keramisch
13	Aansluiting gaspijp	1 Assemblage
14	Waterdichte siliconen ring voor draaiknop	2	Siliconen -60A
15	Metalen knop K	2 Aluminium
16	Assemblage gaskookplaat	1 Gehard glas (wit)
17	100-A siliconen ring voor brander	1	Zwart siliconen -60A
18	70-A siliconen ring voor brander	1	Zwart siliconen -60A
19	100-A onderdeel brander	1	Emaille
20	70-A onderdeel brander	1 Emaille
21	Koperen vlamverdeler voor φ100-brander	1	Koper
22	Koperen vlamverdeler voor φ70-brander	1	Koper
23	φ100 brandereksel	1	Koper
24	φ70 brandereksel	1	Koper
25	100-A1 gietijzeren pannendrager	1	Gietijzer
26	70-A1 gietijzeren pannendrager	1	Gietijzer

Nr. Beschrijving Aantal Material
1 Assemblage bodemplaat 1 Gegalvaniseerd
2 Impulsontsteking met 1-4 aansluitingen (220-240 V) 1 Assemblage
3 Stroomkabel 1 Assemblage
4 Bevestigingsplaat voor ventilelen 1 Gegalvaniseerd
5 Gasventiel 4 Assemblage
6 Assemblage gaspijp 1 Assemblage
7 Assemblage aluminium pijp 1 Assemblage
8	Branderbasis van gegoten aluminium voor φ50-branders	1	Aluminiumlegering
9 Injectie mondstuk 4 HPb59-1
10	Aansluiting gaspijp	1 Assemblage
11	Branderbasis van gegoten aluminium voor φ120-branders	1	Aluminiumlegering
12	Ontstekingspen en -draad	1 Assemblage
13	Thermisch element	1 Assemblage
14	Ontstekingspen en -draad	3 Assemblage
15	Thermisch element	3 Assemblage
16	Branderbasis van gegoten aluminium voor φ70-branders	2	Assemblage
17	Waterdichte siliconen ring voor draaiknop	4	Siliconen -50A
18	Aluminium knop K (zwart)	4 Aluminium
19	Assemblage gaskookplaat (wit)	1	Gehard glas
20	70-A siliconen ring voor brander	3	Siliconen -60A
21	120-A siliconen ring voor brander	1	Siliconen -60A
22	50-A1 onderdeel brander	1	Emaille
23	120-A1 onderdeel brander	1	Emaille
24	70-A1 onderdeel brander	2	Emaille
25	Koperen vlamverdeler voor φ50-brander	1	Koper
26	Koperen vlamverdeler voor φ120-brander	1	Koper
27	Koperen vlamverdeler voor φ70-brander	2	Koper
28	Branderdeksel φ50	1	Koper
29	φ120 externe brandereksen	1	Koper
30	φ120 interne brandereksen	1 Koper
31	φ70 brandereksen	2	Koper
32	70-A1 gietijzeren pannendrager	3	Gietijzer
33	120-A1 gietijzeren pannendrager	1	Gietijzer

Nr.	Beschrijving Aantal Materialiaal
1	Assemblage bodemplaat 1 Gegalvaniseerd
2	Ontstekingssystem 1 Assemblage
3	Stroomkabel 1 Assemblage
4	Bevestigingsplaat voor ventilelen 1 Gegalvaniseerd
5	Gasventielen 1 Assemblage
6	Assemblage gaspijp 1 Assemblage
7	Assemblage aluminium pijp 1 Assemblage
8	Branderbasis van gegoten aluminium voor φ120-branders	1 Aluminiumlegering
9	Sproeier 1 HPb59-1
10	Thermisch element 1 Assemblage
11	Ontstekingspen en -draad	1 Keramisch
12	Waterdichte siliconen ring voor draaiknop	1	Siliconen -50A
13	Metalen knop K	1 Aluminium
14	PG3011G-A assemblage gaskookplaat	1 Gehard glas
15	120-C2 siliconen ring voor brander	1	Zwart siliconen -50A
16	120-C2 onderdeel brander	1	Emaille
17	Vlamverdeler van gegoten aluminium voor φ120-brander	1	Koper
18	φ120 externe branderdeksel	1	Koper
19	φ120 interne branderdeksel	1	Koper
20	PG9051S-C gietijzeren pannendrager	1	Gietijzer

Nr.	Beschrijving Aantal Materialiaal
1	Assemblage bodemplaat 1 Gegalvaniseerd
2	Impulsontsteking 1 Assemblage
3	Stroomkabel 1 Assemblage
4	Bevestigingsplaat voor ventilelen 1 Gegalvaniseerd
5	Assemblage gaspijp 1 Assemblage
6	Gasventiel 3 Assemblage
7	Branderbasis van gegoten aluminium voor φ50-branders 1 Aluminium
8	Injectie mondstuk 3 HPb59-1
9	Assemblage aluminium pijp 1 Assemblage
10	Aansluiting gaspijp	1 Assemblage
11	Branderbasis van gegoten aluminium voor φ70-branders	1	Assemblage
12	Ontstekingspen en -draad	2 Assemblage
13	Thermisch element	2 Assemblage
14	Branderbasis van gegoten aluminium voor φ120-branders	1	Aluminium
15	Ontstekingspen en -draad	1 Assemblage
16	Thermisch element	1 Assemblage
17	Waterdichte siliconeen ring voor draaiknop	3	Siliconen -50A
18	Aluminium knop K (zwart)	3 Aluminium
19	Assemblage gaskookplaat	1 Gehard glas
20	70-A siliconen ring voor brander	2	Siliconen -60A
21	120-C2 siliconen ring voor brander	1	Siliconen -60A
22	50-A1 onderdeel brander	1	Emaille
23	70-A1 onderdeel brander	1	Emaille
24	120-A1 onderdeel brander	1	Emaille
25	Koperen vlamverdeler voor φ50-brander	1	Koper
26	Koperen vlamverdeler voor φ70-brander	1	Koper
27	Koperen vlamverdeler voor φ120-brander	1	Koper
28	φ50 brandereDSL	1	Koper
29	φ70 brandereDSL	1	Koper
30	φ120 externe brandereDSL	1 Koper
31	φ120 interne brandereDSL	1	Koper
32	70-A1 gietijzeren pannendrager	2	Gietijzer
33	120-A1 gietijzeren pannendrager	1	Gietijzer

Nr.	Beschrijving Aantal Material
1	Assemblage bodemplaat 1 Gegalvaniseerd
2	Ontstekingssystem 1 Assemblage
3	Stroomkabel 1 Assemblage
4	Bevestigingsplaat voor ventilieren 1 Gegalvaniseerd
5	Gasventielen 2 Assemblage
6	Assemblage gaspijp 1 Assemblage
7	Assemblage aluminium pijp 1 Assemblage
8	Branderbasis van gegoten aluminium voor φ50-branders 1 Aluminium
9	Sproeier 2 HPb59-1
10	Branderbasis van gegoten aluminium voor φ100-branders	1	Assemblage
11	Thermisch element	2 Assemblage
12	Ontstekingspen en -draad	2 Keramisch
13	Aansluiting gaspijp	1 Assemblage
14	Waterdichte siliconen ring voor draaiknop	2	Siliconen -60A
15	Metalen knop K	2 Aluminium
16	Assemblage gaskookplaat	1 Gehard glas
17	100-A siliconen ring voor brander	1	Zwart siliconen -60A
18	70-A siliconen ring voor brander	1	Zwart siliconen -60A
19	100-A1 onderdeel brander	1	Emaille
20	70-A onderdeel brander	1 Emaille
21	Koperen vlamverdeler voor φ100-brander	1	Koper
22	Koperen vlamverdeler voor φ70-brander	1	Koper
23	φ100 brandereksen	1	Koper
24	φ70 brandereksen	1	Koper
25	100-A1 gietijzeren pannendrager	1	Gietijzer
26	70-A1 gietijzeren pannendrager	1	Gietijzer

Nr.	Beschrijving Aantal Materiaal
1	Assemblage bodemplaat 1 Gegalvaniseerd
2	Impulsontsteking met 1-4 aansluitingen (220-240 V) 1 Assemblage
3	Stroomkabel 1 Assemblage
4	Bevestigingsplaat voor ventilieren 1 Gegalvaniseerd
5	Gasventiel 4 Assemblage
6	Assemblage gasijp 1 Assemblage
7	Assemblage aluminium pijp 1 Assemblage
8	Branderbasis van gegoten aluminium voor φ50-branders	1	Aluminiumlegering
9	Injectie mondstuk 4 HPb59-1
10	Aansluiting gasijp	1 Assemblage
11	Branderbasis van gegoten aluminium voor φ120-branders	1	Aluminiumlegering
12	Ontstekingspen en -draad	1 Assemblage
13	Thermisch element	1 Assemblage
14	Ontstekingspen en -draad	3 Assemblage
15	Thermisch element	3 Assemblage
16	Branderbasis van gegoten aluminium voor φ70-branders	2	Assemblage
17	Waterdichte siliconen ring voor draaiknop	4	Siliconen -50A
18	Aluminium knop K (zwart)	4 Aluminium
19	Assemblage gaskookplaat	1 Gehard glas
20	70-A siliconen ring voor brander	3	Siliconen -60A
21	120-A siliconen ring voor brander	1	Siliconen -60A
22	50-A1 onderdeel brander	1	Emaille
23	120-A1 onderdeel brander	1	Emaille
24	70-A1 onderdeel brander	2	Emaille
25	Koperen vlamverdeler voor φ50-brander	1	Koper
26	Koperen vlamverdeler voor φ120-brander	1	Koper
27	Koperen vlamverdeler voor φ70-brander	2	Koper
28	Branderdeksel φ50	1	Koper
29	φ120 externe brandenderdeksel	1	Koper
30	φ120 interne brandenderdeksel	1 Koper
31	φ70 brandenderdeksel	2	Koper
32	70-A1 gietijzeren pannendrager	3	Gietijzer
33	120-A1 gietijzeren pannendrager	1	Gietijzer

Nr. Beschrijving Aantal Material
1	Assemblage bodemplaat 1 Gegalvaniseerd
2	Impulsontsteking (220-240 V) 1 Assemblage
3	Stroomkabel 1 Assemblage
4	Bevestigingsplaat voor ventilelen 1 Gegalvaniseerd
5	Gasventiel 5 Assemblage
6	Assemblage gaspijp 1 Assemblage
7	Assemblage aluminium pijp 1 Assemblage
8	Branderbasis van gegoten aluminium voor φ70-branders	2	Aluminiumlegering
9	Sproeier 5 HPb59-1
10	Branderbasis van gegoten aluminium voor φ100-branders	1	Aluminiumlegering
11	Aansluiting gaspijp	1 Assemblage
12	Branderbasis van gegoten aluminium voor φ120-branders	1	Aluminiumlegering
13	Thermisch element	1 Assemblage
14	Ontstekingspen en -draad	1 Assemblage
15	Branderbasis van gegoten aluminium voor φ50-branders	1	Aluminiumlegering
16	Thermisch element	4 Assemblage
17	Ontstekingspen en -draad	4 Assemblage
18	Waterdichte siliconen ring voor draaiknop	5	Siliconen -50A
19	Aluminium knop K	5 Aluminium
20	Assemblage gaskookplaat (zwart)	1	Gehard glas
21	70-A siliconeen ring voor brander	3	Siliconen -60A
22	100-A siliconeen ring voor brander	1	Siliconen -60A
23	120-A siliconeen ring voor brander	1	Siliconen -60A
24	70-A onderdeel brander	2	Emaille
25	100-A1 onderdeel brander	1	Emaille
26	120-A1 onderdeel brander	1	Emaille
27	50-A1 onderdeel brander	1	Emaille
28	Koperen vlamverdeler voor φ70-brander	2	Koper
29	Koperen vlamverdeler voor φ100-brander	1	Koper
30	Koperen vlamverdeler voor φ120-brander	1	Koper
31	Koperen vlamverdeler voor φ50-brander	1	Koper
32	Branderdeksel voor φ70-brander	2	Koper
33	φ100 branderekel	1	Koper
34	φ120 externe branderekel	1	Koper
35	φ120 interne branderekel	1	Koper
36	φ50 branderekel	1	Koper
37	70-A1 gietijzeren pannendrager	3	Gietijzer
38	100-A1 gietijzeren pannendrager	1	Gietijzer
39	120-A1 gietijzeren pannendrager	1	Gietijzer

KLARSTEIN
