Producttype	Elektrisch toilet met spoeling en maceratiepomp
Merk	Dometic
Model	MasterFlush MF 8140
Hoogte met deksel	813 mm (standaard model) / 711 mm (verlaagd model)
Zithoogte	432 mm (standaard) / 349 mm (verlaagd)
Breedte	467 mm
Diepte	375 mm
Voeding	12 V DC (20 A stroomonderbreker) of 24 V DC (15 A stroomonderbreker)
Waterverbruik	Minimale doorstroming 7,6 l/min (2,0 gpm)
Maximale horizontale afvoer	30 m (98 ft)
Maximale verticale afvoer	3 m (9,8 ft)
Belangrijkste functies	Elektronische spoeling, watertoevoer, droge kommodus, automatische uitschakeling bij volle tank (optie)
Materialen	Vitrokeramiek voor de kom, pomplichaam van glasvezelversterkt polypropyleen
Onderhoud	Reinigen met niet-schurend schoonmaakmiddel, regelmatig controleren van filters en kleppen
Winterklaar maken	Gebruik van niet-toxisch antivries voor drinkwatersystemen
Veiligheid	Kranen sluiten bij afwezigheid, geen vreemde voorwerpen weggooien, overstromingsgevaar als klep open staat
Belangrijkste reserveonderdelen	Hydraulische klep, maceratiepomp, regelmodule, spoelschakelaar
Garantie	1 jaar voor privégebruik, 90 dagen voor commercieel gebruik
Klantenservice	Contact Dometic (tel. [phone] VS/Canada, 330-439-5550 internationaal)

Veelgestelde vragen - MasterFlush MF 8140 DOMETIC

Hoe start ik het toiletsysteem?

Open de watertoevoer van het toilet. Druk op de schakelaar 'Spoeling' (2) en houd deze minimaal vijf seconden ingedrukt. Gooi meerdere vellen toiletpapier in de kom en herhaal de handeling tot de kom schoon is.

Hoe voeg ik water toe aan de kom?

Druk op de schakelaar 'Water toevoegen' (1) en houd deze ingedrukt tot het gewenste waterpeil is bereikt. Zorg dat u niet te lang indrukt om overstroming te voorkomen. Voeg meer water toe om vaste stoffen weg te spoelen.

Hoe gebruik ik de droge kommodus?

Tijdens perioden van beweging (bijv. ruwe zee), druk op de schakelaar 'Droge kom' (3) om het water volledig uit de kom te verwijderen. Er wordt geen water toegevoegd. Let op: gebruik deze modus niet voor het wegspoelen van vaste stoffen, omdat water nodig is voor een goede werking van de pomp.

Wat te doen als de spoeling niet werkt?

Controleer of de zwartwatertank niet vol is (het signaal 'Tank vol' schakelt de voeding uit). Controleer kabels, stroomonderbrekers of zekeringen. Als alles normaal is, kan de spoelschakelaar of de regelmodule defect zijn en moet worden vervangen.

Wat te doen als de watertoevoer onvoldoende is?

Controleer of de watertoevoerleiding niet geknikt of geblokkeerd is. Reinig het filter van de hydraulische klep of de inlaatfilters (systeem voor onbehandeld water). Als het probleem aanhoudt, kan de hydraulische klep defect zijn en moet worden vervangen.

Hoe reinig ik het toilet?

Gebruik een niet-schurend schoonmaakmiddel (bij voorkeur het Dometic-product voor de kom). Vermijd schurende reinigers, bijtende chemicaliën, smeermiddelen of producten die alcohol of aardoliedestillaten bevatten, omdat deze de interne afdichtingen kunnen beschadigen.

Hoe maak ik het toilet winterklaar?

Gebruik niet-toxisch antivries voor drinkwatersystemen. Voor een onder druk staand zoetwatersysteem: leeg de tanks en laat het antivries-watermengsel door het toilet en het leidingnet circuleren. Voor een systeem met onbehandeld water: koppel de inlaat los en laat het antivries direct door de pomp lopen.

Hoe bescherm ik het systeem bij langdurige afwezigheid?

Spoel in de normale modus met een biologisch afbreekbaar wasmiddel (zonder bleekmiddel). Spoel minstens vijf keer. Open de watertoevoer en spoel drie keer zonder water om het restwater te verwijderen. Schakel het toilet uit. Bij kans op vorst, voer de winterklaarprocedure uit.

Wat zijn de belangrijke veiligheidsinstructies?

In een maritieme context altijd de kranen sluiten wanneer het toilet niet wordt gebruikt om overstromingen te voorkomen. Gooi geen vochtige doekjes, handdoeken, condooms of andere vreemde voorwerpen weg. Wijzig het apparaat niet zonder toestemming. Bij aansluiting op een landwaternet, koppel dit los bij afwezigheid.

Wat te doen bij een volle tank?

Als er een uitschakelrelais 'Tank vol' is geïnstalleerd, wordt de voeding van het toilet automatisch uitgeschakeld. Om te herstellen, leeg de zwartwatertank tot het lampje 'vol' dooft. Zonder dit systeem, controleer het niveau om overvulling en schade te voorkomen.

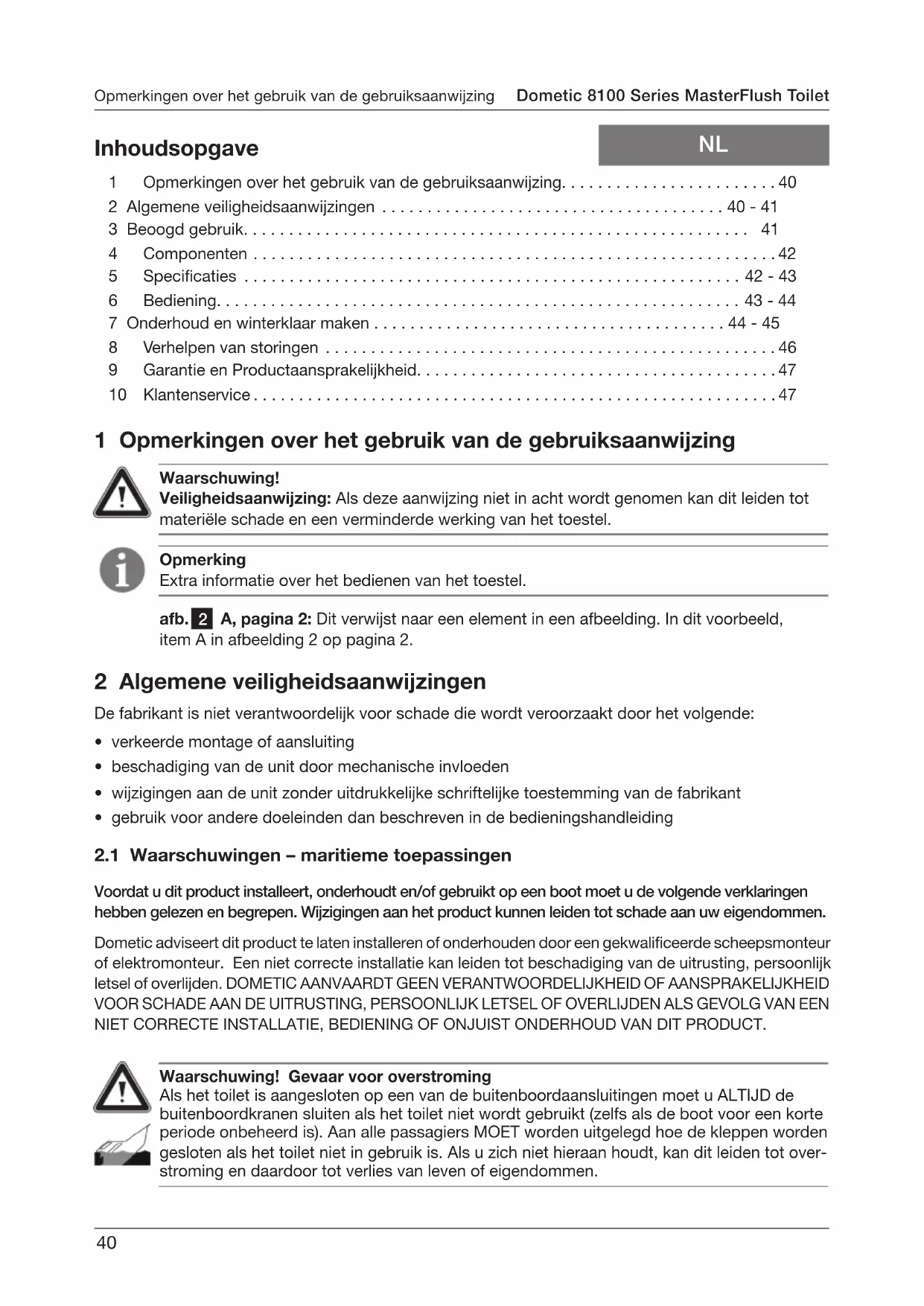

GEBRUIKSAANWIJZING MasterFlush MF 8140 DOMETIC

Toilet met versnijdingspomp

Bedieningshandleiding 40

WC di macerazione

1 Opmerkingen over het gebruik van de gebruiksaanwijzing. 40
2 Algemene veiligheidsaanwijzingen 40-41
3Beoogd gebruik. 41
4 Componenten 42
5 Specificities 42-43
6 Bediening. 43-44
7 Onderhoud en winterklaar make n 44-45
8 Verhelpen van storingen 46
9 Garantie en Productaansprakelijkheid 47
10 Klantenservice. 47

1 Opmerkingen over het gebruik van de gebruiksaanwijzing

Waarschuwing!

Veiligheidsaanwijzing: Als deze aanwijzing Niet in acht worden genomen kan dit leiden tot materièle schade en een verminderde werkung van het toestel.

Opmerking

Extra informatatie over het bedieren van het toestel.

afb. 2 A, pagina 2: Dit verwijst maar een element in een afbeelding. In dit voorbeeld, item A in afbeelding 2 op pagina 2.

2 Algemene veiligheidsaanwijzingen

De fabrikant is Niet verantwoordelijk voor schade die worden veroorzaakt door het volgende:

• verkeerde montage of aansluiting
• beschadiging van de unit door mechanische invloeden
• wijzigingen aan de unit zonder uitdrukkelijke schriftelijktoestemming van de fabrikant
• gebruik voor andere doeleinden dan beschreiben in de bedieningshandleiding

2.1 Waarschuwingen - maritieme toepassingen

Voordat u dit product installeert, onderhoudt en/of gebruikt op een boot要去 u de volgende verklaringen hebben gelezen en begrepen. Wijzigingen aan het product konnen leiden tot schade aan uw eigendommen.

Dometic advisert dit product te latent installeren of onderhonden door een gekwalificeerde scheepsmonteur of elektromonteur. Een Niet correcte installmentie kan leiden tot beschadiging van de uitrusting, persoonlijk letsel of overlijden. DOMETIC AANVAARDT GEEN VERANTWOORDELIKHEID OF AANSPRAKELIKHEID VOOR SCHADE AAN DE UITRUSTING, PERSOONLIJK LETSEL OF OVERLIJDEN ALS GEVOLG VAN EEN NIET CORRECTE INSTALLATIE, BEDIENING OF ONJUIST ONDERHOUD VAN DIT PRODUCT.

Waarschuwing! Gevaar voor overstroming

Als het toilet is aangesloten op een van de buitenboordaansluitingen moet u ALTIJD de buitenboordkranen sluiten als het toilet Niet wordt gebruikt (zelfs als de boot voor een korte periode onbeheerd is). Aan alle passagiers MOET worden uitgelegd hoe de kleppen worden gesloten als het toilet Niet in gebruik is. Als u zich nicht hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

Waarschuwing! Gevaar voor overstroming

Als het toilet vers water gebruikt voor de spoeling en op ENIGERLEI moment direct of indirect worden aangesloten aan het watertoevoersystem op de kade, MOETEN deze wateraansluitingen worden afgesloten als de boot onbeheerd worden gelaten (zelfs als dit voor een korteperiode is). Als u zich Niet hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

Waarschuwing! Gevaar voor overstroming

Voordat u werkzaamheden aan dit product UITvoert要去 u eerst controeren dat de stroom waar de eenheid isuitgeschakeld en dat de buiteenboardkranen GESLOTEN zijn of in de UIT-stand staan. Als u zich Niet hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.

Waarschuwing!

Een te volle vuilwatertank kan leiden tot ernstige schade aan het afvoersystem. Zo kan de vuilwatertank scheuren en de vrijgekomen tankinhoud kan het onderruim binnenstromen. Om dit te voorkomen adviseert Domatic een uitschakelrelais voor een volte tank te monteren in de elektronische regelmodule van het toilet. Het "vol"-signaal van de vuilwatertank kan worden gegenereerd door een optionele Domatic DTM01C-tankmonitor of het DTM04-tankmonitorsystem voor vier tankniveauaus.

3 Beoogd gebruik

Het MasterFlush-toilet uit de Domatic 8100-series biedt een toilet met elektrische spoeling die het afval inweekt en maar de vuilwatertank of een ander(e) afvoeropslag/afvoersystemeem pomp. Het toilet wordt bediend met een spoelknop die aan de wand is gemonteerd. Hiermee kan met een druk op de knop water in de toletpot worden geleid (voor of na het spoelen) en het toilet worden gespoeld.

3.1 Voordelen

Comfortabele elektronische spoeling. Water toevoegen of spoelen met een druk op de knop.

Keuzeuit twee instellenen voor het waterverbruik. Bij „normaal" spoelen wordt er water in de toiletpot gespoeld zolang de knop ingedrukt worden gehouden. Bij „toiletpot drogen" wordt er geen water gespoeld, maar alleen de versnijdingspomp gezruikt.

Flexible installment. Door de krachtige versnijdingspomp kan het toilet tot 30m van of 3 m onder de vuilwatertank of een andere bestemming voor de afvoerleiding worden gemonteerd.

Automatische uitschakeling bij „volle tank" (optionele installmentie - tankniveauaumonitor en een uitschakelrelais vereist. Separaat verkrijgbaar). Als de het toiletsystemeuit de 8100-series is aangeslo- ten op een indicationsystem voor het niveau in de vuilwatertank, schakelt deze de elektricitit aan het toilet automatischuit als de tank vol is. Deze veiligheidsvoorziening voorkomt dat de vuilwatertank te vol raakt en schade aan uw boot kan verroorzaken.

4 Componenten

(afb. 1, pagina 2)

Ref. Beschrijving

A Toilet met versnijdingspomp

B Dometic spoelknop

C Elektrische ingangsleiding

D Uitgangsleidingen (2) aan toilet

E Ingangsleidingen (2) van spoelknop

F Uitgangsleideringen (2) maar aardaansluiting

G Hardwareset voor vloermontage

H Sjabloon voor vloermontage

I Wandsjabloon voor spoelknop

J Waterklepadapter

K Kniestuk voor afvoer

(afb. 2, vagina 2)

Ref. Beschrijving

1 Antisifon-klep
2 Retourklep
3 Afvoeruitlaat
4 Aansluiting afvoeradapter
5 Aansluiting afvoerslang
6 Versnijdingspomp
7 Waterklep
8 Waterlijn - 0,5 inch NPT-aansluiting

Zie de volledige onderdelenlijst (separaat verpakt) voor meer informatie.

5 Specificities

5.1 Materialen

Toilet: glaskeramiek

Behuizing versnijdingspomp: glasgevuld polypropyleen

Dometic drukknoppaneel: aluminium met poedercoating

5.2 Minimale systemevereisten

Elektrisch	stroomonderbreker 20 amp/12 V DC; 15 amp/24 V DC
	bedrading 12 ga. (tot 6,1 m/20 ft van onderbreker)
Watertoevoer	aansluiting 13 mm	binnendiameter flexibele waterleiding
	debiet 7,6 lpm/2,0 gpm minimum
Afvoer	binnendiameter 38 mm/1,5 inch of 25 mm/1 inch minimum
	horizontal loop	30 m/98 ft maximum
	vertical loop	3 m/9,8 ft maximum

Deze geveens können zonder aankondiging worden gewijzigd.

5.3 Afmetingen (afb. 3, pagina 2)

Modellen in standardhoogte Modellen met laag profiel

Ref. Afmeting

A 467mm /18,375 in.

B 375~mm / 14,75 in.

D 349 mm / 13,75 in. - brilhoogte

E 356mm / 14 in.

F 711 mm / 28 in. - opstaande bril

6 Bediening

6.1 Opstarten van het toiletskyeem

1. Watertoevoeraar toilet inschakelen.
   2- De „spoel"-knop (2) indrukken en deze voor minimaal vrij seconden ingedrukt honden.
2. Meerdere vellen toiletpapier in de pot gooien en de cyclus herhalen. De pot要去olkomen leeg zich.

6.2 Normale bediening van het toilet

WATER TOEVOEGEN AAN DE TOILETPOT

Op de knop „water toevoegen" (1) drukken en ingedrukt honden totdat het gewenste waterniveau is bereikt. (Niet te lang op de knop „water toevoegen" drukken, aangezien het water daardoor kan overstromen.) Er worden meestal allen water toegevoegt als er vaste stoffen worden gespoeld.

SPOELEN VAN HET TOILET

De „spoel“-knop (2) indrukken en enkele seconden ingedrukt honden nadat het water UIT de toiletpot is verdwenen (ongeveer vijf seconden). Met deze knop worden de krachtige versnijdingspomp geactiveerd die het water en de fecaliënuit de toiletpot pomp, versnijdt en het afvoerwater door de afvoerleiding/vuilwatertank voert. Om minder water te gebruiken wanner er alleen vloeibare stoffen hoeven te worden weggespoeld drukt u de „spoel“-knop voor een kortere tijd in.

Bij het varen door ruw water kan er water UIT de toiletpot spatten en in de badkamer verechtkomen. Om dit te voorkomen druk u de knop „toiletpot drogen" (3) in om al het water UIT de toiletpot af te voeren. Terwijl u de knop „toiletpot drogen" indrukt of nadat u deze hebt ingedrukt worden er geen water in de toiletpot gespoeld.

Waarschuwing - Gebruik de knop „toiletpot drogen" nicht om afval weg te spoelen! Om de toiletpot schoon te houden en voor een goede werkig van de versnijdingspomp要去 er algijd water worden gebruikt bij het spoelen.

Waarschuwing - Geen vreemde voorwerpen spoelen! Alleen water, fecaliën en snel oplossend toiletpapier spoelen. Geen natte doeken, maandverband, condooms, luiers, papierbekers, wattenstaafjes, voedsel,haar of vloeistoffen zoals oliën of oplosmiddelen spoelen. Hierdoor kan het toilet of het toletstysteme verstopt raken of beschaden.

Opmerking
Zorg ervoor dat alle gasten de toiletbediening begrijpen voordat zich hem gebruiken.

6.3 Bediening van het toilet als deze is aangesloten op een uitschakelrelais voor „volle tank" en een tankmonitorsysteme

Wanneer de Dometic toilet met versnijdingspompuit de 8100-series wordt gebruikt met een uitschakeIrelais voor "volle tank", schakelt de elektrische stroomaar het toiletuit, wanneer de vuilwatertank het niveau "vol" bereikt. Om de elektrische stroomaar het toilet te herstellen en weer te kuren spoelen, moet de vuilwatertank worden geleegd totdat de indicator voor "volle tank" nicht meer geactiveerd is.

7 Onderhoud en winterklaar make

7.1 Het toilet schoonmaken

Om het originele glanzende uiterlijk van het toilet te behouden gebruikt u Domatic toiletreiniger of een andere Niet-schurende bad- en toiletreiniger. Daarbij volgt u de aanwijzingen op het etiket.

Waarschuwing Om beschadiging van de interne afdichtingen te voorkomen, het toilet Niet schoonmaken met schurende reinigers, bijtende chemicaliën of smeermiddelen en reinigers, die alcohol of benzinedistillaten bevatten.

7.2 Regelmatig onderhoud

MAANDELIJKS

1. Toilet, buizen en buisverbindingen, bedrading en draadverbindingen inspecteren.
2. De buiskleppen, inclusief de buitenboardkranen openen en sluiten.
3. De waterfilters in de leiding en beluchters controleren op blokkeringen.

JAARLIJKS

Waterklepfilter controeren. Het waterklepfilter moet u ook controeren als de waterstroom in het toilet nicht voldoende is.

7.3 Als het toilet gedurende langereijd Niet worden gebruikt

Het toilet met versnijdingspomp en sanitaire slangen moeten worden beschermd als het toilet voor een langere tijd Niet worden gebruikt (meer dan twee weken, vooral bij warm wee).

1. Het toilet in de "normale" spoelwijze spoelen en 118 ml (4 oz.) vloeijaar biologisch afbreekbaar wasmiddel toevoegen (mag GEEN bleekmiddel of stoffen die schadelijk zijn voor het milieu bevatten). Opmerking: Als u zeewater gezruikt voor het spoelen, de elektriciteit maar de zeewaterpomp uitschakelen en vers water direct in de toiletpot gietenijdens de spoelcyclus.

2. Het toilet minimaal vijf keer spoelen.

3. Watertoevoeraar toilet uitschakelen.

4. Het toilet zonder water spoelen. Drie keer herhalen. (Deze procedure minimiseert het resterende water in de versnijdingspomp.)
5. De stroomaar het toilet uitschakelen.

Als het systemeblootkomt te staan aan vriesttemperaturen, volgt u de bovenstaande procedure en maakt verwolgens het systeme winterklaar, zoals hieronder beschreiben.

7.4 Klaarmaken voor de winter

Aan het einde van het seizedoen moet het Domatic-toilet met versnijdingspomp winterklaar worden gemaatk voor de opslag met een drinkwaterveilig antivirusiesmiddel (als de boot of het voortuig bootstaat aan vriesttemperatures).

Opmerking

Niet-giftig antivriesmittel voor drinkwatersystemen gebruiken. (Handleiding voor zeeschip- of voertuigeigenaren.)

Waarschuwing

Nooit antivriesmiddel voor auto's in verswatersystemen gebruiken.

ONDER DRUK STAAND VERSWATERSYSTEEM

1. De drinkwatertank en vuilwatertank legen.
2. Antivries voor vers water toevoegen aan de drinkwatertank.
3. Mengsel van antivries voor drinkwater en water door het/de toilet(ten) en het volledige system spoelen, inclusief de vuilwatertank, keerklepverbindingen, afvoerpompen etc. De stroomaar het toilet uitschakelen.

ledere installment is verschillend, dus kunnen de hoeveelheden verschillen. Voor een adequate bescherming is het oordeel van de gebruiker vereist.

SYSTEMEM MET ONGEZUIVERD WATER

Benodigde onderdelen:

• slang die geschikt is voor aansluiting op de pomp voor ongezuiverd water met een lengte van ongeveer 1 m

• één container

• De inlaat- en uitlaatbuitenboardkranen sluiten. Zie het risico voor overstroming in deze handleiding.

• Stroomaar toilet uitschakelen.
• Inlatslang en filters in leidingen eraf halen en legen.
• De slang waar de inlaat van de pomp voor ongezuiverd water aansluten.
• Slang die is aangesloten op de pompinaat in een emmer gemuld met antivries plaatsen.
• De elektriciteit aan het toilet aansluien en spoelen tot het antivriesuit het toilet is verwijderd.
• De elektriciteit aan het toilet verbreken en alle inlaat- en afvoerslangen wee aansluiten.

8 Verhelpen van storingen

Probleem Mogelijk oorzaak Serviceaanwijzing

1. Toiletspoeling is in orde, maar de toiletpot leegt langzaam of helemaal Niet.

a. Afvoerbuis is geklemd of geknikt.

b. Afvoerbuis te hoog. (Denk eraan dat alle waar boven lopende verticale lussen in totaal Niet hogermogen hangen dan 9,8 voet (3 m).

c. De versnijdingspomp of de afvoerbuis is geblokkeerd.

a. Afvoerbuis controleren.
b. Afvoerbuis anders leggen.

a. Vreemde stoffen in pompkamer.

c. Buitenboordkranen sluiten en blokkering verwijderen.

1. Versnijdingspomp maakt oncebruikelijk harde geluiden of werk met schokken.

a. Vuilwatertank is vol en het signaal van de tank heeft de elektriciteit aan het toiletuitgeschakeld.
b. Elektriciteit waar het toilet isuitgeschakeld of gestoord.
c. Spoelknop werkkt nicht goed.
d. Schakelbord in regelmodule Werkt nicht goed.

a. Vuilwatertank legend.
b. Bedrading en stroomonderbrekers (of zekeringen) controlleren.
c. Spoelknop verrangen.
d. Regelmodule verrangen.

1. Er kommt onvoldoende of helemaal geen water in de toiletpot.

a. Watertoevoerleiding is geklemd of geknikt.
b. Zeef in waterklep is geblokkeerd.
c. Inlaatwaterfilters zich geblokkeerd (in systeem met ongezuiverd water).
d. Water valve is malfunctioning.

a. Watertoevoerleiding controlleren.
b. Blokkering bij waterklep verwijderen.
c. Waterfilters vrijmaken.

d. Waterklep verrangen.

9 Garantie en Productaansprakelijkheid

Europa:

Garantie

De garantieanspraken voldoen aan de Europese richtlijn 1999/44/EG en de normale geldende vereisten in het betreffende land. Voor garantie of andere services neemt u contact op met once Domtic/Waeco serviceafdeling die in deze handleiding is genoemd. Schade die is veroorzaakt door onjuist gebruik valt nicht onder de garantie.

De garantie vervaft als er wijzigingen aan het product zijn aangebracht of als er geen originele Dometi-onderdelen zich gebruikt. De garantie is Niet van toepassing als de aanwijzingen in de installment- en bedieningshandleidingen Niet zich nageleefd. In deze geallen worden er geen aansprakelijkheid geaccepteerd.

Productaansprakelijkheid

De productaanssprakelijkheid van de Domatic-groep en de daaronder vallende ondernemingen geldt Niet voor schade die veroorzaakt is door: verkeerd gebruik, Niet correcte wijzigingen of ingrepen in de uitrusting, nadelige invloeden uit de omgeving die van invloed zich op de apparatuur zich of apparaten of Personen in de directe omgeving.

Om gebruik te makes van de garantieservice dient u eerst contact op te nemen met uw lokale verkoper, van wie u het product hebt gekocht of u gaat maar dometic.com om een verkoper bij u in de buurt te zoeken.

10 Klatenservice

Er bestaat een sterk, wereldwijd netwerk om u te ondersteunen bij de service voor en het onderhoud van uw sanitaire systeme. Voor het bevoegde servicecenter bij u in de buurt kunt u tussen 8.00 en 17.00uur (ET), van maandag tot vrijdag bellen.

U kunt ook contact opnemen of uw dealer vragen om contact op te nemen met de onderdelendistributeur in uw buurt voor een snelle reactie op uw vraag maar onderdelen. Zij beschikken over een complete voorraad van de Domatic-productlijn.

Telefoon: 1800-321-9886 VS en Canada

330-439-5550

International

Fax: [phone] VS en Canada

330-439-5567

International

Web site: Dometic.com

Indices

IT
