MANUAL DE USUARIO MasterFlush MF 8140 DOMETIC

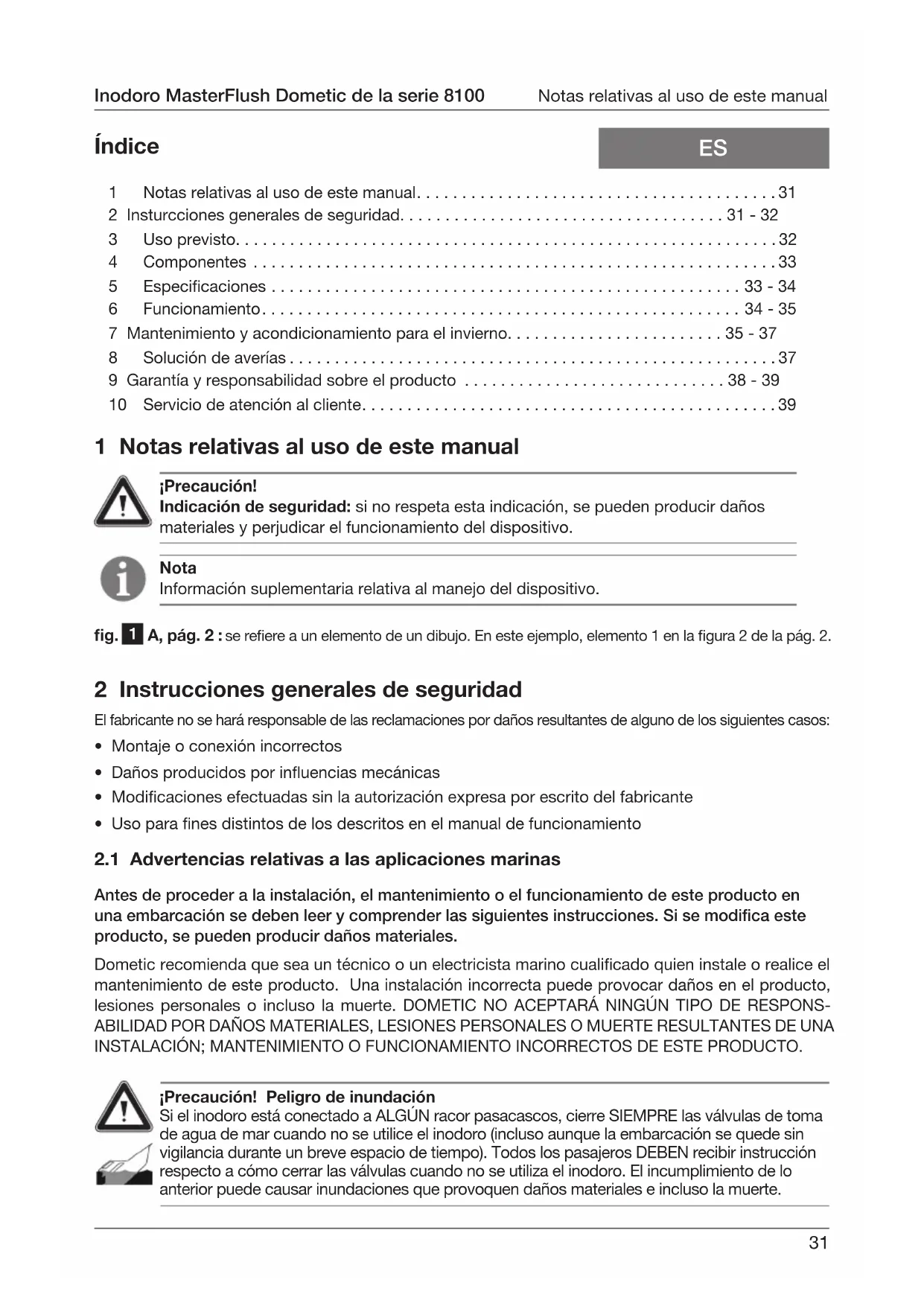

Inodoro triturador Manual de funcionamiento ........ 31

2.1 Advertencias relativas a las aplicaciones marinas

• Antes de proceder a la instalación, el mantenimiento o el funcionamiento de este producto en una embarcación se deben leer y comprender las siguientes instrucciones. Si se modifica este producto, se pueden producir daños materiales. Dometic recomienda que sea un técnico o un electricista marino cualicado quien instale o realice el mantenimiento de este producto. Una instalación incorrecta puede provocar daños en el producto, lesiones personales o incluso la muerte. DOMETIC NO ACEPTARÁ NINGÚN TIPO DE RESPONS- ABILIDAD POR DAÑOS MATERIALES, LESIONES PERSONALES O MUERTE RESULTANTES DE UNA INSTALACIÓN; MANTENIMIENTO O FUNCIONAMIENTO INCORRECTOS DE ESTE PRODUCTO. 1 Notas relativas al uso de este manual p. 31
• 2 Insturcciones generales de seguridad p. 31
• - 32 3 Uso previsto p. 32
• 4 Componentes p. 33
• 5 Especicaciones p. 33
• - 34 6 Funcionamiento p. 34
• - 35 7 Mantenimiento y acondicionamiento para el invierno p. 35
• - 37 8 Solución de averías p. 37
• 9 Garantía y responsabilidad sobre el producto p. 38
• - 39 10 Servicio de atención al cliente 1 Notas relativas al uso de este manual Nota Información suplementaria relativa al manejo del dispositivo. fig. p. 39

A, pág. 2 : se reere a un elemento de un dibujo. En este ejemplo, elemento 1 en la gura 2 de la pág. 2. ¡Precaución! Indicación de seguridad: si no respeta esta indicación, se pueden producir daños materiales y perjudicar el funcionamiento del dispositivo.

Índice 2 Instrucciones generales de seguridad El fabricante no se hará responsable de las reclamaciones por daños resultantes de alguno de los siguientes casos:

• Montaje o conexión incorrectos

• Daños producidos por inuencias mecánicas

• Modicaciones efectuadas sin la autorización expresa por escrito del fabricante

• Uso para nes distintos de los descritos en el manual de funcionamiento Inodoro MasterFlush Dometic de la serie 8100 Notas relativas al uso de este manual ¡Precaución! Peligro de inundación Si el inodoro está conectado a ALGÚN racor pasacascos, cierre SIEMPRE las válvulas de toma de agua de mar cuando no se utilice el inodoro (incluso aunque la embarcación se quede sin vigilancia durante un breve espacio de tiempo). Todos los pasajeros DEBEN recibir instrucción respecto a cómo cerrar las válvulas cuando no se utiliza el inodoro. El incumplimiento de lo anterior puede causar inundaciones que provoquen daños materiales e incluso la muerte.32 Instrucciones generales de seguridad Inodoro MasterFlush Dometic de la serie 8100 ¡Precaución! Peligro de inundación Si el inodoro utiliza agua fresca para la cisterna y en ALGÚN momento está conectado, directa o indirectamente, a una red pública de agua, estas tomas de agua se DEBERÁN desconectar si se deja la embarcación sin vigilancia (aunque sólo sea durante un breve espacio de tiempo). El incumplimiento de lo anterior puede causar inundaciones que provoquen daños materiales e incluso la muerte. ¡Precaución! Peligro de inundación Antes de proceder a cualquier trabajo en este producto, asegúrese de que la unidad esté desconectada de la alimentación eléctrica y de que las válvulas de toma de agua de mar están en la posición CERRADO u OFF. El incumplimiento de lo anterior puede causar inundaciones que provoquen daños materiales e incluso la muerte. 3 Uso previsto El inodoro MasterFlush de la serie 8100 de Dometic tiene un sistema de cisterna automática que macera los residuos y los bombea a un depósito de retención o a algún otro sistema de almace- namiento o gestión de residuos. Un pulsador instalado en la pared para activar la cisterna permite al usuario añadir agua a la taza (antes o después de vaciar la cisterna) y vaciar la cisterna presionando el pulsador.

Activación electrónica adecuada de la cisterna. Añada agua o vacíe la cisterna simplemente pulsando un botón. Selección entre dos modalidades de consumo de agua. Una activación “normal” añade agua a la taza mientras se mantiene pulsado el botón; “bajo consumo” no utiliza agua cuando se activa la cisterna: sólo funciona la bomba trituradora. Instalación versátil. La potente bomba trituradora permite que el inodoro esté situado hasta a 30 m de distancia o a 3 m por debajo del depósito de retención o de cualquier otra línea de descarga. Desconexión automática cuando el depósito esté lleno (instalación opcional: es necesario un sistema de control del depósito y un relé de desconexión. Disponibles por separado). Si está conectado a un sistema de indicación de nivel del depósito de retención, el sistema de inodoro de la serie 8100 desconectará la alimentación eléctrica al inodoro cuando el depósito de retención esté lleno. Esta medida de seguridad evita que el depósito de retención se llene excesivamente, lo cual podría provocar daños en la embarcación. ¡Precaución! Si se llena excesivamente el depósito de retención se puede dañar gravemente el sistema sanitario, que se podría romper dejando salir su contenido a la sentina. Para evitar esta posi- bilidad, Dometic recomienda utilizar el relé de desconexión para depósito lleno en el módulo de control electrónico del inodoro. La señal de “lleno” procedente del depósito de retención puede ser generada por un sistema opcional de control del depósito Dometic DTM01C o por un sistema de cuatro niveles de control del depósito DTM04.33 Inodoro MasterFlush Dometic de la serie 8100 Componentes 4 Componentes (g.

, pág. 2) Ref. Descripción A Inodoro triturador B Pulsador de la cisterna Dometic C Cable de entrada de alimentación D Cables de salida (2) hacia el inodoro E Cables de entrada (2) desde el pulsador de la cisterna F Cables de salida (2) hacia la conexión a tierra G Juego de jación al suelo H Plantilla para montaje en el suelo I Plantilla para marcar en la pared la ubicación del pulsador de la cisterna J Adaptador de la válvula de agua K Codo de descarga Ref. Descripción 1 Válvula antisifón 2 Válvula de control 3 Salida del codo de descarga 4 Racor del adaptador de descarga 5 Racor de la manguera de descarga 6 Bomba trituradora 7 Válvula de agua 8 Tubería de agua con racor NPT de 0,5 pulgadas (g.

, pág. 2) Para más información, consulte la lista completa de piezas (entregada por separado). Sistema eléctrico Disyuntor 20 amperios/12 V CC; 15 amperios/24 V CC Cableado 12 ga. (hasta a 6,1 m/20 pies del disyuntor) Alimentación de agua Racor Tubería de agua exible de 13 mm de diám. int. Tasa de caudal 7,6 lpm/2,0 gpm mínimo Descarga Diámetro interior 38 mm/1,5 pulgadas o 25 mm/1 pulgada mínimo En horizontal 30 m/98 pies máximo En vertical 3 m/9,8 pies máximo Queda reservado el derecho a modicar los datos sin previo aviso.

Inodoro: cerámica vítrea Cuerpo de la bomba trituradora: polipropileno reforzado con bra de vidrio Panel de mando de la cisterna Dometic: aluminio con recubrimiento en polvo34 Ref. Dimensión A 467 mm / 18,375 pulgadas B 375 mm / 14,75 pulgadas C 467 mm / 18,375 pulgadas D Altura del asiento: 432 mm / 17 pulgadas E 378 mm / 14,875 pulgadas F Tapa del asiento abierta: 813 mm/32 pulgadas Ref. Dimensión A 381 mm / 15 pulgadas B 375 mm / 14,75 pulgadas C 467 mm / 18,375 pulgadas D Altura del asiento: 349 mm / 13,75 pulgadas E 356 mm / 14 pulgadas F Tapa del asiento abierta 711 mm/28 pulgadas

, pág. 2) Modelos de altura estándar Modelos con perfil bajo Especicaciones Inodoro MasterFlush Dometic de la serie 8100 6 Funcionamiento

6.1 Poner en funcionamiento el sistema

1. Abra la alimentación de agua al inodoro.

2. Presione el pulsador “Cisterna” (2) y manténgalo

presionado al menos cinco segundos.

3. Tire algunas hojas de papel higiénico en la taza y repita

el ciclo. La taza debe haber quedado enjuagada.

6.2 Funcionamiento normal del inodoro

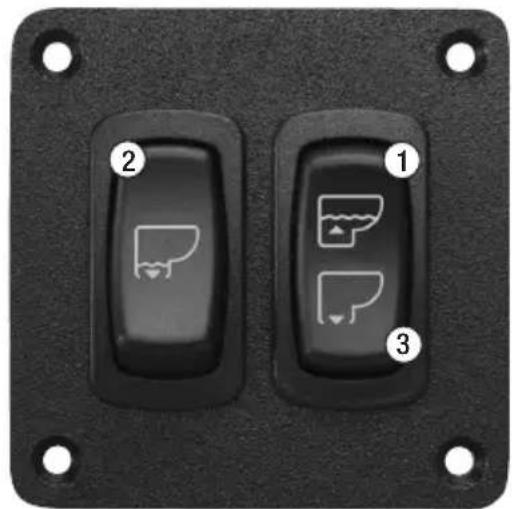

AÑADIR AGUA A LA TAZA DEL INODORO Presione el pulsador “Añadir agua” (1) y manténgalo presio- nado hasta alcanzar el nivel de agua que desee. (No presione durante demasiado tiempo el pulsador “Añadir agua” porque podría provocarse un desbordamiento). Normalmente sólo se añade más agua cuando se trata de heces.

ACTIVAR LA CISTERNA DEL INODORO

Presione el pulsador “Cisterna” (2) y manténgalo presionado durante unos segundos después de que se drene la descarga desde la taza del inodoro (unos cinco segundos). Este pulsador activa una potente bomba trituradora que sifona agua y la materia fecal de la taza, las tritura e impulsa el uido resultante a través de la tubería de descarga/depósito de retención. Para usar menos agua cuando se active la cisterna sólo para eliminar líquidos, presione el pulsador “Cisterna” durante menos tiempo.

Durante periodos de viaje accidentados, el agua de la taza del inodoro puede salirse del mismo. Para evitar lo anterior, presione el pulsador “Bajo consumo” (3) para drenar todo el agua de la taza del inodoro. Cuando presione o después de presionar el pulsador “Bajo consumo” no se añadirá agua a la taza.

Inodoro MasterFlush Dometic de la serie 8100 Funcionamiento Precaución: No vierta por el inodoro ningún objeto. Utilice la cisterna únicamente para eliminar agua, materia fecal y papel higiénico de rápida disolución. No utilice la cisterna para eliminar toallitas húmedas, compresas, condones, pañales, vasos de cartón, bastoncillos de algodón, comida, pelos o líquidos como aceites o disolventes ya que ello podría atascar o dañar el inodoro o el sistema. Precaución – no descargue residuos con el pulsador “Bajo consumo”. Para mantener la limpieza y el correcto funcionamiento del inodoro y de la bomba tritura- dora, deberá usarse agua cada vez que se active la cisterna. Nota Asegúrese de que todas las personas que se hallen a bordo conozcan el uso correcto del inodoro antes de usarlo.

6.3 Funcionamiento del inodoro conectado al relé de desconexión para

“depósito lleno” y al sistema de control del depósito Cuando un sistema de inodoro triturador Dometic de la serie 8100 utiliza un relé de desconexión para “depósito lleno”, se desconecta la alimentación eléctrica al inodoro cuando el nivel del depósito de retención indica “lleno”. Para volver a conectar la alimentación eléctrica al inodoro para activar la cisterna, debe vaciarse el contenido del depósito de retención o descargarse hasta que el indicador “lleno” quede desactivado.

7.1 Limpiar el inodoro

Para conservar el aspecto original y lustroso del inodoro, utilice el agente limpiador para inodoros Dometic o cualquier otro agente limpiador no abrasivo para baños e inodoros. Siga las instrucciones dadas en la etiqueta.

7.2 Mantenimiento rutinario

1. Revise el inodoro, las tuberías y sus conexiones, así como los cables y sus conexiones.

2. Abra y cierre todas las válvulas de las tuberías, incluyendo las válvulas de toma de agua de mar.

3. Controle si los ltros de agua en línea o los codos de ventilación están obstruidos.

ANUALMENTE Controle el ltro de la válvula de agua. Controle también el ltro de la válvula de agua si el caudal de agua que uye al inodoro es insuciente. 7 Mantenimiento y acondicionamiento para el invierno Precaución Para evitar dañar juntas internas, no limpie el inodoro con agente limpiadores abrasivos, agentes químicos caústicos o lubricantes ni con agentes de limpieza que contengan alcohol o destilados del petróleo.36

7.3 Durante periodos prolongados sin usar

El inodoro triturador y las mangueras sanitarias se deben proteger si no se va a utilizar el inodoro durante un tiempo prolongado (más de dos semanas, sobre todo en época de calor).

1. Active la cisterna en modo “normal” y añada 118 ml (4 onzas líquidas) de detergente biodegradable para

ropa (que NO contenga lejía ni sustancias perjudiciales para el medio ambiente). Nota: si utiliza agua de mar para la cisterna, apague la bomba de agua de mar y añada agua fresca directamente en la taza mientras está corriendo el agua de la cisterna.

2. Active la cisterna al menos cinco veces.

3. Cierre la alimentación de agua al inodoro.

4. Active la cisterna sin agua. Repítalo tres veces. (Este procedimiento reducirá el agua que quede

en la bomba trituradora.)

5. Desconecte la alimentación eléctrica al inodoro.

Si el sistema está expuesto a temperaturas por debajo de 0 °C, siga el procedimiento indicado más arriba y acondicione el sistema para invierno como se describe más abajo. SISTEMA DE AGUA FRESCA A PRESIÓN

1. Vacíe el depósito de agua potable y el depósito de retención.

2. Añada anticongelante para agua fresca en el depósito de agua.

3. Enjuague el inodoro y todo el sistema, incluyendo el depósito de retención, conexiones de válvu-

las desviadoras, bombas de descarga, etc. con una mezcla de agua y anticongelante apto para agua potable. Desconecte la alimentación eléctrica al inodoro. Cada instalación es diferente y, por tanto, las cantidades pueden variar. La protección adecuada queda a discreción del usuario.

7.4 Acondicionar para el invierno

Al nal de cada temporada, el inodoro triturador Dometic se debe acondicionar para ser guardado en invierno utilizando anticongelante apto para agua potable (si la embarcación o vehículo van a estar expuestos a temperaturas por debajo de 0 °C). Precaución No utilice nunca anticongelante para automóviles en sistemas de agua fresca. Nota Utilice anticongelante no tóxico apto para sistemas de agua potable. (Véase el manual de la embarcación o del vehículo.) Mantenimiento y acondicionamiento para el invierno Inodoro MasterFlush Dometic de la serie 810037 Inodoro MasterFlush Dometic de la serie 8100 Mantenimiento y acondicionamiento para el invierno 8 Solución de averías Avería Causa posible Solución 1. La cisterna del inodoro funciona cor-rectamente, pero el agua de la taza se vacía lentamente o no se vacía.a. El sistema de tuberías de descarga tiene algún punto de aplastamiento o dobladura.b. El sistema de tuberías de descarga está demasiado alto. (Tenga en cuenta que los codos verticales ascendentes no deben superar una altura total de 3 m (9,8 pies).c. La bomba trituradora o el sistema de tuberías de descarga están bloqueados.a. Revisar el sistema de tuberías de descarga.b. Tender nuevamente el sistema de tuberías de descargac. Cerrar las válvulas de toma de agua de mar y eliminar la obstrucción.

2. La bomba trituradora hace un ruido

inusualmente alto o dispara con-stantemente el disyuntor. a. En la cámara de la bomba hay algún cuerpo extraño. a. Cerrar las válvulas de toma de agua de mar y retirar los cuerpos extra- ños. 3. El ciclo de cisterna no se activa después de haber pulsado el botón.a. El depósito de retención está lleno y la señal del depósito ha desconecta-do la alimentación eléctrica al inodoro.b. La alimentación eléctrica al inodoro se ha desconectado o interrumpido.c. Funcionamiento defectuoso del pulsador de la cisterna.d. Funcionamiento defectuoso del tablero de circuitos del módulo de control.a. Vaciar el depósito de retención.b. Revisar el cableado y los disyuntores (o fusibles).c. Cambiar el pulsador de la cisterna. d. Cambiar el módulo de control.4. No entra suciente agua en la taza o no entra en absoluto.a. La línea de alimentación de agua está aplastada o doblada.b. El ltro de la válvula de agua está obstruido.c. Los ltros de entrada de agua están obstruidos (en el sistema de agua bruta).d. Funcionamiento defectuoso de la válvula de agua.a. Comprobar la línea de alimentación de agua.b. Desobstruir la válvula de agua.c. Limpiar los ltros de agua.d. Cambiar la válvula de agua.

SISTEMA DE AGUA BRUTA

• Manguera que se adecue a la bomba de agua bruta, de unos 1 m de longitud

1. Cierre las válvulas de entrada y descarga de agua de mar. Véase en este manual el apartado

Peligro de inundación.

2. Desconecte la alimentación eléctrica al inodoro.

3. Desconecte y drene la manguera de entrada y los ltros en línea.

4. Conecte la manguera a la toma de la bomba de agua bruta.

5. Coloque la manguera conectada a la toma de la bomba en el cubo con anticongelante.

6. Conecte la alimentación eléctrica al inodoro y active la cisterna hasta que no quede

anticongelante en el inodoro.

7. Desconecte la alimentación eléctrica del inodoro y vuelva a conectar todas las mangueras de

toma y descarga.38 9 Garantía y responsabilidad sobre el producto América del Norte y el resto del mundo: Garantía del fabricante limitada a un año El sector sanitario de Dometic Corporation garantiza al comprador original únicamente que este producto, no presentará ningún defecto de material ni de fabricación durante el periodo de un año a partir de la fecha de compra, si se utiliza para nes personales, familiares o domésticos. Si a este producto Dometic se le da un uso comercial, se le garantizará al comprador original únicamente que estará libre de defectos de material y de fabricación durante un periodo de noventa días (90) a partir de la fecha de compra. Dometic se reserva el derecho a sustituir o reparar cualquier pieza de este producto que, tras una inspección realizada por Dometic, se demuestre defectuosa en material o fabricación. Todos los costes de mano de obra y de transporte adicionales al servicio de garantía correrán a cargo del comprador/usuario.
