Merk	Güde
Model	GSZ 5001000
Producttype	Elektrische kabelheflier
Voeding	230 V ~ 50 Hz
Motorvermogen	1600 W
Maximale hefkracht (zonder keerrol)	495 kg
Maximale hefkracht (met keerrol)	990 kg
Maximale hefhoogte (495 kg)	12 m
Maximale hefhoogte (990 kg)	6 m
Kabeldiameter	5,5 mm
Kabellengte	12 m
Beschermingsgraad	IP54
Gewicht	32 kg
Kabeltype	Staalkabel
Inhoud van de verpakking	Heflier, geleidekatrol, 4 zeskantschroeven, 2 bevestigingsbeugels, gebruiksaanwijzing
Hoofdfuncties	Hijsen van verticale starre lasten, noodstop, eindschakelaars, motorische thermische beveiliging
Onderhoud en reiniging	Reinigen met een vochtige doek, kogellager van de katrol smeren, de kabel maandelijks controleren en smeren, alle componenten voor gebruik controleren
Veiligheid	Noodstop, verplichte aardlekschakelaar, eindschakelaars, niet gebruiken in de regen, verboden personen te hijsen
Repareerbaarheid	Reparaties door gekwalificeerde elektricien, gebruik originele onderdelen, jaarlijkse controle door specialist
Garantie	Materiaal- en fabricagefouten

Veelgestelde vragen - GSZ 5001000 Güde

Wat is het maximale gewicht dat de heflier GSZ 5001000 kan hijsen?

De heflier kan tot 495 kg hijsen zonder keerrol en tot 990 kg met de meegeleverde keerrol.

Wat is de maximale hefhoogte?

Voor een last van 495 kg is de maximale hoogte 12 m. Voor 990 kg is deze 6 m.

Kan deze heflier worden gebruikt om personen te hijsen?

Nee, het is strikt verboden om personen of dieren te hijsen. De heflier is uitsluitend ontworpen voor starre lasten.

Wat zijn de essentiële veiligheidsmaatregelen?

Lees de gebruiksaanwijzing voor gebruik. Sluit aan op een 230 V stopcontact met aardlekschakelaar. Draag veiligheidshandschoenen en -schoenen. Nooit gebruiken in de regen. Zorg ervoor dat er geen personen onder de last zijn.

Hoe installeer ik de heflier correct?

Bevestig de heflier op een stalen buisarm (diameter 43 mm, dikte min. 3 mm). De dragende constructie moet minimaal het dubbele van de maximale last kunnen dragen. Monteer horizontaal.

Wat te doen als de kabel beschadigd is?

Vervang de kabel onmiddellijk door een originele kabel van dezelfde diameter. Gebruik de heflier niet met een gebarsten of gerafelde kabel.

Hoe onderhoud ik de elektrische heflier?

Reinig met een vochtige doek. Smeer het lager van de keerrol. Controleer de kabel maandelijks en smeer deze. Laat het apparaat minstens eenmaal per jaar inspecteren door een specialist.

Wat is het vermogen en de benodigde voeding?

De motor heeft 1600 W en heeft een voeding van 230 V ~ 50 Hz nodig. Gebruik een stopcontact met aardlekschakelaar.

Wat te doen bij oververhitting van de motor?

De motor is beveiligd met een thermische zekering. Bij stilstand laat u de motor ongeveer 5 minuten afkoelen voordat u hem opnieuw gebruikt. Overbelast de heflier niet.

Is de heflier geschikt voor industrieel gebruik?

Nee, hij is ontworpen voor huishoudelijk en recreatief gebruik. Voor industrieel gebruik is vóór de eerste ingebruikname een gespecialiseerde controle vereist.

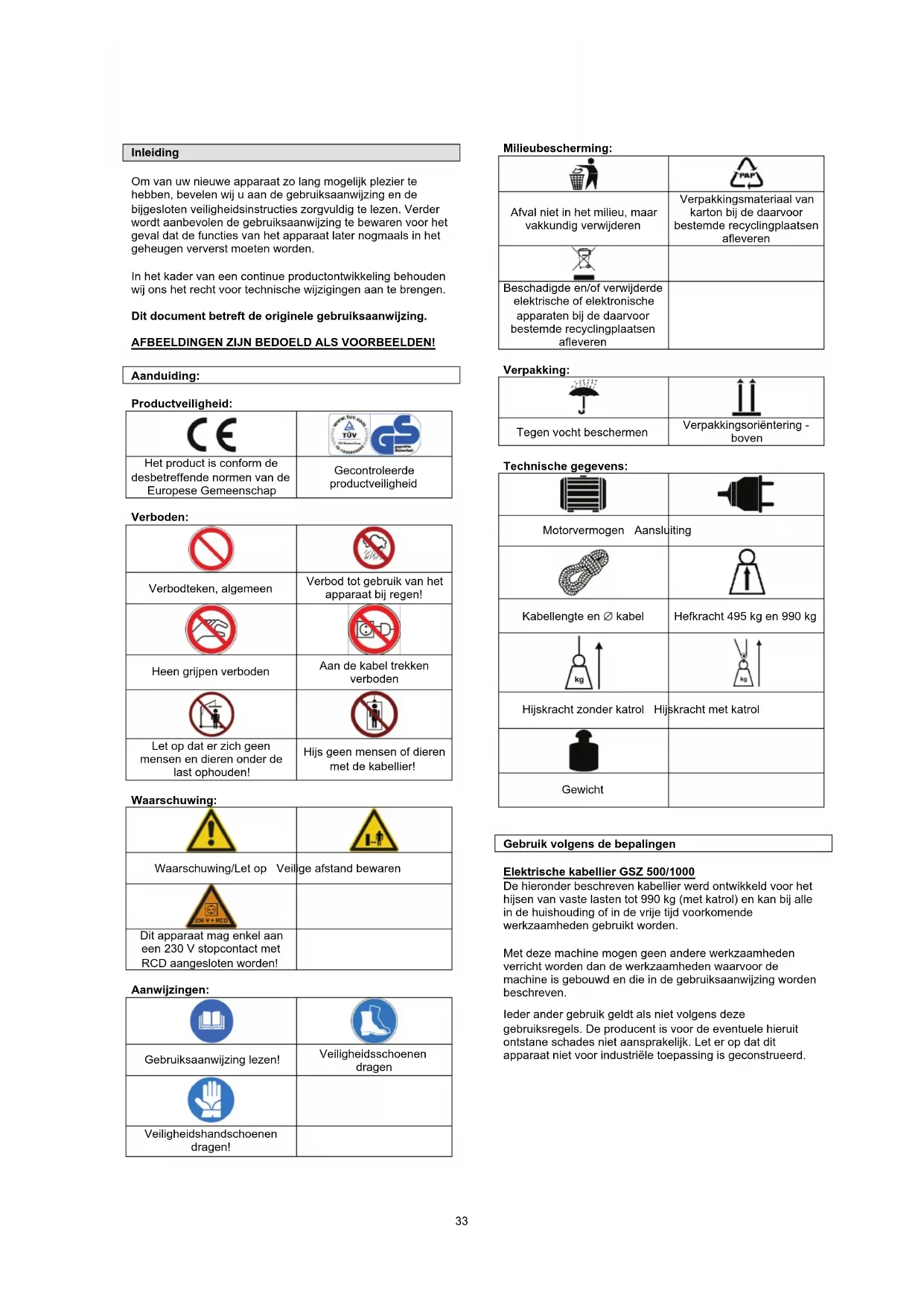

GEBRUIKSAANWIJZING GSZ 5001000 Güde

Vertaling van de originele gebruiksaanwijzing

ELEKTRISCHE KABELLIER

Lees de gebruiksaanwijzing voor het gebruik van de

elektrische kabellier zorgvuldig door.

Italiano I 39

Om van uw nieuwe apparaat zo lang möglichk plezier te hebben, bevelen wij u aan de gebruiksaanwijzing en de bijgesloten veiligheidsinstrumentes zorgvuldig te lezen. Verder wordt aanbevolen de gebruiksaanwijzing te bewaren voor het geval dat de functies van het apparaat later nogmaals in het geheugen ververst moeten worden.

In het kader van een continue productontwikkeling behouden wij ons hetrecht voor technische wijzigingen aan te brengen.

Dit document betreft de originele gebruiksaanwijzing.

AFBEELDINGEN ZIJN BEDOELD ALS VOORBEELDEN!

Aanduiding:

Productveiligheid:

CE	TÜV GMS
Het product is conform de desbetreffende normen van de Europese Gemeenschap	Gecontrolerde productveiligheid

Verboden:

Verbodteken, algemeen	Verbod tot gebruik van het apparaat bij regen!
Heen vrijpen verboden	Aan de kabel trekken verboden
Let op dat er zich geen mensen en dieren onder de last ophouden!	Hijs geen mensen of dieren met de kabellier!

Waarschuwing:

!	L-1
Waarschuwing/Let op Veilige afstand bewaren
ZMK V+RCD
Dit apparaat mag enkel aan een 230 V stopcontact met RCD aangesloten worden!

Aanwijzingen:

Gebruiksaanwijzing lezen!	Veiligheidsschoenen dragen
Veiligheidshandschoenen dragen!

Milieubescherming:

	PAP
Afval nicht in het milieu, maar vakkundig verwijderen	Verpakkingsmateriaal van karton bij de waarvoort bestemde recyclingplaatsen afleveren
Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de waarvoort bestemde recyclingplaatsen afleveren

Verpakking:

J	II
Tegen vocht beschermen	Verpakkingsoriëntering - boven

Motorvermögen Aanslu	iting
Kabelengte en ∅ kabel	Hefkracht 495 kg en 990 kg
kg
Hijskracht zonder katrol	Hijskracht met katrol
Gewicht

Gebruik volgens de bepalingen

Elektrische kabellier GSZ 500/1000

De hieronder beschreiben kabellier wird ontwikkeld voor het hijsen van vaste lasten tot 990kg (met katrol) en kan bij alle in de huishouding of in de vrijelijk voorkomende werkzaamheden gebruikt worden.

Met deze machine mogen geen andere werkzaamheden verricht worden dan de werkzaamheden waarvoor de machine is gebouwd en die in de gebruiksaanwijzing worden beschreiben.

leder ander gebruik geldt als nicht volgens deze gebruiksregels. De producent is voor de eventuele hieruit ontstane schades Niet aansprakelijk. Let er op dat dit apparaat Niet voor industrielle toepassing is geconstruerd.

Levering (afb. 4)

Neem het apparaat uit de transportverpakking en contrôleer de volledigheid en de aanwezigheid van de volgende onderdelen:

1x Katrol
4x zeskantschroef
2x bevestigingsbeugel
1x Gebruikershandleiding

Indien onderdelen uit de levering beschadigd zijn, neem contact met uw handelaar.

Beschrijving van het apparatus (afb. 1 en afb. 2)

a	Bevestigingsbeugel
b	Zeskantschroef
c	Uitschakelbeugel
d	Lasthaak
e	Eindschakelaar hijsen
f	Motor
g	Schakelkast
h	Bedieningsschakelaar
i	Noodschakelaar
j	Haakhouder
k	Kabeltrommel
l	Uitschakelgewicht
m	Stalen kabel
n	Katrol
o	Dragerkast
p	Eindschakelaar zakker

Garantie

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten zich terug te voeren. Bij een claim betreffende een onvolkomenheid, in de zin van garantie,Client de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.Van garantieuitgesloten zich verkeerd gebruik,zoals bijv. overbelasting van de machine, gebruik van geweld, beschadigingen door vremde invloeden of vremde voorwerpen. Het net naleven van gebruik-en montageaanwijzingen en normale slijtage+zijn eveneens van garantiesuitgesloten.

Belangrijke fundamentele verilgheidsinstrumenties

Voordat met het apparaat gewerkt worden de\ navolgende veiligheidsvoorschriften en de gebruiksaanwijzing\ zorgvuldige gelezen te worden. Indien u het apparaat aan\ andere Personen wilt uitenen, overhandig dan ook de\ gebruiksaanwijzing. Bewaar de gebruiksaanwijzing algid\ goed!

Verpakking: Uw apparaat bevindt zich in een verpakking om transportschade te voorkomen. Verpakkingen zijn grondstoffen en daardoor wee ter gebruiken of kenn generecycleerd worden.

Gelieve de gebruiksaanwijzing zorgvuldig door te lezen en de instructies waarvan op te volgen. Maakt u zich, aan de hand van deze gebruiksaanwijzing, met het juiste gebruik ervan, evenals met de veiligheidsinstrumentes, vertrouwd. Bewaar deze aanwijzingen goed voor later gebruik.

• De kabellier mag slechts door Personen bediend worden die de aanwezige aanwijzingen goed hebben gelezen en begrepen; de kabellier mag Niet door Personen bediend worden die nicht passend geinstrueer zich of zich in een twijfelachtige gezondheidstoestand bevinden.
  Voer voor elk gebruik een visuele controle uit van het apparaat. Gebruik het apparaat Niet, als veiligheidsinrichtingen beschadigd of versleten zijn. Zet nooit de veiligheidsinrichtingen buiten bedrivf.

• Gebruik het apparaat uitsluitend voor het in deze gebruiksaanwijzing aangegeven gebruksdoel.

• Werk steeds oplettend. Overzie uw werk. Ga verstandig te werk. Gebruik de kabellier Niet, indien u nicht geconcentreerd bent.

• U bent verantwoordelijk voor de verilgheid binnen het werkingsgebied.
  Laat het apparaat nooit onbewaakt.
• Indien de werkzaamheden worden onderbroken,plaats dan het apparaat op een veilige plaats.
• Gebruik het apparaat nooit bij regen of in een vochtige of natte omgeving.
• Nooit de kabellier met water afspuiten of in vloeistof dompelen.
• Gebruik elektrische apparaten nicht in de buurt van brandbare vloeistoffen of gassen.
• Schakel het apparaat Niet in, als het gedraaid is, resp. als het Niet in werkpositie is.
• Houd het apparaat ver van andere Personen, met name kinderen en huisdieren.
• Laat andere Personen het werktuig of de kabel nicht aanraken.
• Neem na het gebruik de netstekker UIT en controllerer het apparatusaat op beschadiging.
• Indien het apparaat Niet worden gebruikt, bewaar dit dan op een droge en voor kinderen Niet toegankelijkke plaats.
• De netspanning要去 overeenkomen met de spanning die op het typeplaatje is aangegeven.
• Reparations mogen enkel door een vakman uitgevoerd worden.
  Voor ingebruinkeming van het apparaat en na een willekeurige botsing moet op beschadiging of slijtage gecontroleerd worden;Thatoodzakelijkere reparaties uityoeren.
• Gebruik nooit reserveonderdelen en accessoirenderdelen die nicht door de produit zijn bedoeld of aanbevolen.
• Gebruik het apparaat enkel bij daglicht of bij een goede kunstmatige verlichting.
• Let er op dat andere voorwerpen geen kortsluiting met de contacten van het apparatusaat veroorzaken.
  Leg alle leidingen zodanig neer dat geen struikelgevaar ontstaat en beschadiging van de kabel uitgesloten is!
• Gebruikijdens de geheleijd van het uitvoeren van alle werkzaamheden geschiktte kleding en neem in de omgeving passende voorzorgsmaatregelen i.v.m. het verhinderen van ongevallen.
• Gebruik de kabel Niet voor andere doeleinden. Draag het apparaat Niet aan de kabel en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen warmte, olie en scherpe kanten.
• Verzorg uw werktuigen zorgvuldig. Houd uw werktuigen schoon om goed en veilig te kuren werken. Controller regelmatig de stekker en het snoer enaar deze bij beschadiging door een geautoriseerdevakman vermieuwen. Controller de verlangkabels regelmatig en verrang beschadigde kabels door een vakman.
• Verlengkabel in de open lucht. Gebruik in de open lucht slechts waaroor goedgekeurde en passend gekenmerkte verlengkabels (tot 20m 1,5mm^2 20-50 m 2,5mm^2
  Koppel het apparaat van het net af - voorijdere reiniging - na ieder gebruik
• Personen, die op grond van hun fysiieke, sensorische of geestelijkke bekwaamheden of hun onbedrevenheid of onkunde Niet in staat zich het apparaat te bedieren,ogens het apparaat Niet gebruiken.
• Indien het apparaat, de aansluitkabel of de stalen kabel zlichtbare beschadligingen vertoont, mag het apparaat Niet in gebruik genomen worden.
• Indien de netaansluiting van dit apparaat beschadigd worden, dient deze door de producent of een elektrovakman verrangen te worden.
• Reparaties aan dit apparaat mogen enkel door een elektrovakman uitgevoerd worden. Door

onvakkundige reparaties kuren aanzienlijke gevaren ontstaan.

• Voor de accessoireonderdelen gelden bezelfdevoorschriften.

Güde GmbH & Co. KG neemt geen garantie over voor schaden op grond van de volgende punten:

• Beschadigingen aan het apparaat door mechanische invloeden en te hoge spanningen.
• Wijzigingen aan het apparatus.
• Gebruik voor andere dan die in de gebruiksanawijzing beschreiben doeleinden.
• Volg beslilst alle velligeidsinstructies op om letsels en schaden te vermijden.

Belangrijke veiligheidsinstrcties

• De kabellier要去 voor de aanvang van uit te voeren werkzaamheden op deperfecte functie van alle componenten gecontroleerd worden. Controleer in het bijzonder de perfecte staat van de karabijnhaken die een ongewenst loskomen van de haak voor last heffen van de voor het aanslaan van de lasten gebruikte middelen (kabels, ringen, transportopeningen etc.) verhinderen.
• De kabellier mag slechts voor het heffen van lasten gebruikt worden waarvan het gewicht, dat door de producent in de technische gegevens en het op het typeplaatje van de lier is aangegeven, het maximale draagvermogen Niet overschrijdt.

• Niet volgens voorschriften bevestigde lasten, die op de grond vallen zouden können,ogens Niet geheven worden.

• Sla de last volgens de voorschriften aan.

• De te heffenlasten mogenauitsluitend verticalaighevehen worden! Nooti schuin trekken of heffen!

• Er mogen zich, m.u.v. de bedienende persoon, geen personen onder de last of in deGeVarenzone ophouden. Een minimale afstand van 10 m bij een geheven lastClient aangehoven te worden.

• Alle stappen van het heffen mogen slechts met gebruik van geschiktte bevestigingselementen (zoals kabels, ringen, huisogen etc.) evenals overeenkomend met de aan de werkplaats geldige desbeteffende bepalingen en normen uitgevoerd worden.
• De metaalkabel van de kabellier mag Niet voor het bevestigen van lasten gebruikt worden.
• De inbedrijfstelling van de kabellier met nicht perfect gerichte trekkabel is ontoelaatbaar.
• De kabellier mag in de staat met geheven lasten nicht zonder toezicht gelaten worden.
  Voor het begin van de werkzaamheden die met de kabellier worden uitgevoerd, dient het draagvermogen van de te dragen voorwerpen gecontroleerd te worden.
• Controleer de kabel voor de opname van de met de kabellier uit te voeren werkzaamheden op slijtage; bij sporen van slijtage dient deze kabel door een neue verwangen te worden waarvan de eigenschappen met het maximaal toegestane draagvermogen van de kabellier overeenkomstig dienen te zijn. De kabels mogen slechts door originele onderdelen verwangen worden.
  Wendt u zich in geval van problemen, die met de functie van de kabellier samenhangen,.altijd tot uw vakhandelaar en vermijd alle hulpmaatregelen.
• De motor voor aandrijving van de kabellier is Niet met een motorveiligheidsschakelaar uitgerust. De motor mag derhalve, in geval van problemen met het heffen nooit overbelast worden; controller en dit geval dat de te heffen last Niet het toegestane draagvermogen van de kabellier overschrijdt en dat de netspanning Niet lager is.

• Om in geval van een dreigend gevaar opijd ingrijpen te kunnen, dient de bedienende person de kabellier vanuit een positie te bedieren waaruit de gehele werkomgeveing bewaakt kan worden.
  Let er op dat de kabel alttijd schoon is en op detrommel opgewikkeld worden. Afb. 5

• Controller of de kabel van de kabellierijdens de werkzaamheden alsijd met tenminste drie wikkelingen om de trommel gewikkeld is.

• De kabellier mag op geen manier gewijzigd worden; gebruikuitsluitend de met de kabellier meegeleverde inrichtingen voor het heffen.
• Gebruik de met de kabellier meegeleverde inrichtingen voor het heffen uitsluitend op de in de aanwezigee gebruiksaanwijzing beschreiben wijze. Gebruik deze inrichtingen Niet voor andere apparaten of andere doelen.
• Gebruik in geval van een aansluiting van de netkabel aan een verlangkabel geen plakband of nadere hulpmiddelen.
• Controleer of de elektrische gegevens van het stroomnet voor de aansluiting van de kabellier met de op het typeplaatje van de motor aangegeven waarden overeenkomstig�.
• Controller bij gelebruik van een verlangkabel dat deze kabel met de stekker en de contactdoos voor de stroomtoevoer overeenkomt.

Voor iedere inbedrijfstellingClient de stalen kabel op eventuele beschadigingen gecontroleerd te worden. Het is streng verboden de kabellier met een beschadigde kabel te gelebruiken (afb. 3).

• Heffen van personen is Niet toegestaan.
• Wanorde in de omgeving van het gebruiksgebied betekent ongevallensrisico.
• Beschermt u zich voor een elektrische schok. Vermijd aanrakingen van het lichaam met geaarde delen.

• Controller uw machine op beschadigingen. Voor het gebruik van het werktuig要去en veiligheidsnichtingen zorgvuldig op hun perfecte en bedoelde functie onderzocht worden. Controller of de bewegende onderdelen goed functioneren, Niet klemmen en of onderdelen zich beschadigd. Alle onderdelen要去en juist gemonteerd zijn om alle functies van het apparaat te waarborgen. Beschadigde veiligheidsnichtingen en onderdelen要去en vakkundig door een werkplaats van een klantendienst gerepareerd of verwangen worden, voorzover niets anders in de gebruksaanwijzing waarover is aangegeven. Beschadigde schakelaars要去en in een werkplaats van een klantendienst verwangen worden. Gebruik geen apparaten waarvan des schakelaar zich Niet LAST IN-, RESP. uitschakenen.

• De elektromotor van de kabellier is met een thermoschakelaar gegen overbelasting beveiligd. Bij reactie van de thermoschakelaar blijft de kabellier staan. Pas na een afkoelpauze (ca. 5 minutes) kan de kabellier waar gebruikt worden.

Let op: De kabellier is nicht voor industrieel, resp. langdurig gebruik geschikt en kan derhalve na een aantal werkcyclussen uitschaken. Het apparaat要去 bij industrieel gebruik, volgens de bedrijfsregelgeving, vór de eerste ingebruikneming door eenvakman gecontroleerd worden.

• Laat beschadigde onderdelen onmiddelijk verrangen.

• Voer reparations nicht selbst uit (garantieverlies en mindereiligkeit).
  Stel de kabellier Niet onnodig aan weer, zonnestraling, stof en lage temperaturen bloot.

• leder verwlijf of lopen van Personen onder of in directe omgeving van zwevende lasten isuitdrukkelijk verboden.

• Uw elektrische kabellier is met een noodschakelaar uitgerust. In nooodgeval de rode noodschakelaar indrukken!! Om de vergrendeling van de nooodschakelaar los te makeen, een kwartdraai in derichting van de klokwijzers makeen.

Let

De kabellier heeft een einduitschakeling die de motor bij slechts 3 overgebleven wikkelingen op de trommel stopt.

Ontoelaatbaar gebruik

Het volgende gebruik is verboden!

1. Heffen met nicht verticale trekkabel.
2. Poging met de grond verbondenlasten te heffen.
3. Heffen van lasten die buiten de zwaartepuntas aangehaakt zich.
4. Pendelen van de zwevende last in de poging de last buiten de as van de kabellier te brengen.
5. Verzinken of zakken van de last, als binnen de hef- of dalingbaan hinderissen van een willekeurige soort aanwezig zich.
6. Verlaten van de kabellier met zwevende lasten.
7. Gebruik van de kabellier vanuit een plaat waaruit de last Niet volledig in het zichveld van de bedienende person is.
8. Heffen van personen

Heffen van lasten met een gewicht dat het maximale draagvermogen van de kabellier overschrijdt.

Gebruik van de kabellier in een nicht perfecte staat.

Continue bedrijf. Volg de door de producent aangegeven werkcyclussen op om een functie van de motor volgens voorschriften te waarborgen.

Gebruik van de hefeindschakelaar voor normale uitschakeling van het hefproces.

Om een abnormale afwikkeling van de kabel van de trommel uit te sluiten mag de haak en het hijsblok Niet op de grond liggen!

Heffen van de last met katrol

Bij gebruik van de kabellier met katrol(len) is de duitschakeling buiten de functie! Let er op dat de rol NietDICter bij dan 20 cm van de kabellier komt.

1. Open de katrol.
2. Plaats de kabel op de looprol.
3. Schroef de katrol(Ien) wee samen en draai de schroeven vast aan.
4. Sla de te heffen last aan de lasthaak aan.

Verwijdering

De verwijderinginstrumenties zijn met pictogrammen aangegeven die op de machine, resp. op de verpakking, te vinden�n. Een beschrijving van de afzonderlijke betekenissen is in het hoofdstuk "Aanduiding" te vinden.

Verwijdering van de transportverpakking

De verpakking beschermt de machine gegen transportschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het retour brengen van de verpakking in de materiaalomloop spaart grondstoffen en verlaagdt de afvalhoeveelheden. Verpakkingsdelen (bijv. folies, styropor) können voor kinderen gevaarlijk zijn. Er bestaat verstikkingsgevaar! Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel möglichk.

Eisen aan de bedielenende persoon

De bedienende persono moet, voor het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben.

Kwalificatie

Behalve een uitvoerige instructie door vakkundig verkooppensoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig.

Minimale leeftijd

Het apparaat mag slechts door Personen gebruikt worden van 16aar of ouder.

Uitzondering hierop is het gebruik door jeugdige Personen bij een beroepspleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Scholing

Om het apparataat te kunnen gebruiken is enig passend onderricht, door een vakman, resp. de bedieningsaanwijzing, voldoende. Een speciale scholing is Nietoodzakelijk.

Technische gegevens

Aansluiting/Frequentie: 230 V~50 Hz
Motorvermögen: 1600 W
Max. hijskracht met katrol: 990 kg
Max. hijskracht zonder katrol: 495 kg
Max. hijshoopte bij 990 kg: 6 m
Max. hijshoopte bij 495 kg: 12 m
Kabeldiameter: 5,5 mm
Touw: 12 m
Bveeiligungsklasse: IP 54
Gewicht: 32 kg

Transport en opslag

Bij opslag moet gelet worden dat het apparaat op een droge, voor kinderen en onbevoegden onbereikbare plaatsword.beeward. Maak het apparaat, voor een langer Niet-gebruik, grondig schoon.

Samenbouw en Voorbereidingen

Installatie

• Controller bij het uitpakken van de kabellier of alle tot de levering behorende onderdelen aanwezig zijn evenals deperfecte staat van de kabellier en alle toebehooronderdelen. Om eenuitsluiting van de garantie te verhinderen dieren möglichke reclamaties onmiddelijk na de levering gemeld worden.
  Lees de met de kabellier meegeleverde gebruiksaanwijzing (de aanwezighe handleiding) goed door en volg bij de installmentie van de kabellier exact de navolgende aanwijzingen op.
• Het dragende onderdeel, dat aan de kabellier bevestigd zal worden, moet minimaal het dubbele van de te verwachte last opnemen können (wij adviseren zich met een vakman te beraden).
• De montage van de kabellier vindt bij voorbaat aan een stalen buisarm plaats. De gebruikte stalen buis dient een diameter van 43 mm en een wanddikte van min. 3 mm hebben.
• De dwarsbalk dient vast in een wand verankerd zijn. De verankering moet stabel uitgevoerd worden om de ontstane krachten te konnen dragen.
• Let er op dat het apparaat algijd waterpas en nooit schuin wordt bevestigd.
• Hang de lasthaak (d) bij gebruik van de katrol in de haakhouder (j) van de draagkast (o) in.

Inbedrijfstelling van de elektrische kabellier

Stap 1

Controller of de netspanning met de spanning op hetypeplaatje van de kabellier overeenkomstig is.

Stap 2

Controleer de stalen kabel en alle veiligheidsinrichtingen van de kabellier.

Stap 3

Controleer of de kabellier volgens voorschriften is geinstalleerd en de maximaal te heffen last standhoudt.

Stap 4

Borg de last gegen wegkippen en pendelen en controllerer de draagelementen.

Stap 5

Hef de lastrecht en gecontroleerd.

De elektrische kabellier is nu bedrijfsklaar!

Overige gezaren en beschermingsmaatregelen

Elektrische gevaren

Bedreiling Beschrijving Beschermingsmaatregel(en)
Direct elektrisch contact	Stroomsschok.	RCD
Indirect elektrisch contact	Stroomsschok door vloeistof.	RCD

Overige bedreigingen

Bedreiging	Beschrijving	Beschermingsmaatregel(en)
Uitgeworpen voorwerpen of vloeistoffen	Vloeistoffen{kunnenuit de elektrische kabellier eruit spuiten en zwareLetselsverozaken.	Draag steeds handschoenen en een veiligheidsbril.
Uitglieden, struikelen of vallen van Personen	De netkabel en het apparaat zichl kuren struikelgevaar betekenen.	Neem hiervoor desbetreffende maatregelen. (een geschikte opstelpaats, het met opschriften kenmerken van dezeplaats, etc.)

Onderhoud en verzorging

1. Let op - levensgevaar door stroomschok! Koppel voor iedere reiniging en verzorging het apparaat van het net af. Let op - gevaar van apparaatbeschadigingen! Reinig het apparaat nooit onder stromend water of in afwaswater. Gebruik voor het reinigen geen scherpe schoonmaakmiddelen ofarde voorwerpen odomat deze het apparaat hunnen beschaden. Maak het apparaat af en toe met een vochtige doek schoon.
2. Controller regelmatig de stalen kabel (m) in de hele lengte op beschadigingen en de functie van de einduitschakelaar (e) (de kabellier omhoog lately tot het uitschakelgewicht (l) de uitschakelbeugel (c) bedient).
3. Indien de stalen kabel (m) beschadigd is (geknit of gesplinterd, zie afb. 3), dient deze met een origineel onderdeel verrangen te worden. Bij de montage van de kabel mag in geen geval het uitschakelgewicht (I) vergeten worden om een veilige einduitschakeling te waarborgen.
4. Behandel de lager van de katrol(len) regelmatig met iets olie.
5. Controleer hetlichtopen van alle mechanische onderdelen van de lier in uitgeschakelde staat van het apparatus.
6. Het apparaat dient minimaal eenmaal per Jaar door eenvakman gecontroleerd te worden. Het resultaat van de controde dient in een boek genoteerd te worden.
7. Reinig en vet de stalen kabel iedere maand.

EG-Conformiteitverklaring

Hiermede verklaren wij,

Güde GmbH & Co. KG

Birkichstraße 6

74549 Wolpertshausen

Germany

dat het navolgend genoemde apparaat, op grond van zich ontwerp en bouwwijze, evenais de door ons in omloop gebrachte uitvoeringen, aan de desbetreffende fundamentele veilighides- en gezondheidverordeningen van de EG-richlijnen voldoen.

Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaringaar geldigheid.

Benaming van het apparaat: Elektrische kabellier

GSZ

Article nr.: 01709

500/100

Desbeteffende EG-Richtlijnen:

2006/42EG

2004/108 EG

Gebrachte harmoniserende normen:

EN 14492-2: 2006

EN 60204-32:1998

ZEK01.2-08/12.08

EN 55014-1:2006

EN 61000-3-3:1995+A1+A2

EN 61000-3-2:2006

EN 55014-2:1997+A1

EN55014-1:1993+A1+A2

EN 55014-2: 1997

EN 61000-3-2: 1995+A1+A2

EN 61000-3-3: 1995

Plaats van certificeren:

TUV Rheinland Product Safety GmbH - Am Grauen Stein

D-51105 Köln

Datum/Handtekening fabrikant: 04.10.2011

Gegevens betr. ondertekende: Dhr. Arnold.

bedrijfsleider

om eventuale personenschade en materiele schade te vermeiden is de kabellier bedienende person verplicht het apparaat in goed functionerende en nette staat te honden. De volgende controliest moet in regelmatie intervalsen, die door de houder dienen vastgesteld te zich, als controbasis en documentatie dienen. Vastgestelde gebreken dienen per omgaande door een vakwerkplaats verwijderd te worden.

Controleiist/Controleboek kabellier	Datum		Datum		Datum
Draadkabel:	JA	NEE	JA	NEE	JA	NEE
Afzonderlijke draten gecontrolererd	□	□	□	□	□	□
Draadkabel op knikplaatsen gecontrolererd	□	□	□	□	□	□
Draadkabel op draadvrijheid gecontrolererd	□	□	□	□	□	□
Draadkabel op indrukkingen gecontrolererd	□	□	□	□	□	□
Leiding:
Netkabel gecontrolererd	□	□	□	□	□	□
Schakelleiding gecontrolererd	□	□	□	□	□	□
Bedieningdeel:
Schakelkast gecontrolererd	□	□	□	□	□	□
Toets gecontrolererd	□	□	□	□	□	□
Ventilorbeschemkap:
Ventilorbeschemkap+zonder verwilingen	□	□	□	□	□	□
Rem:
Rem gecontrolererd	□	□	□	□	□	□
Bevestiainsschroeven:
Schroeven gecontrolererd	□	□	□	□	□	□
Draagelementen en montagedelen gecontrolererd	□	□	□	□	□	□
Apparaat op roest en corrosie gecontrolererd	□	□	□	□	□	□
Apparaatkast op dichthid gecontrolererd	□	□	□	□	□	□
Aansluitkast:
Aansluitkast op breukplaatsen gecontrolererd	□	□	□	□	□	□
Einduitschakeling:
Einduitschakeling gecontrolererd	□	□	□	□	□	□
Lasthaak:
Haak op scheuren onderzoucht	□	□	□	□	□	□
Haak op breken onderzoucht	□	□	□	□	□	□
Grendelveer gecontrolererd	□	□	□	□	□	□

Premessa

Pericole remanente sī māsuri de protectie

Pericole remanente electrice:

Pericol	Descriere	Măsură (i) de protectie
Contact electric direct	Electrocutare RCD
Contact electric indirect	Electrocutare prin mediu	RCD

Alte periclitari:
