GEBRUIKSAANWIJZING UM24FH LG

Lees deze handleiding zorgvuldig door voordat u uw set bedient en bewaar hem ook voor latere raadpleging.

De installatiewerkzaamheden moeten volgens de landelijke bedradingsnormen enkel door geautoriseerd personeel worden uitgevoerd.

Deze apparatuur moet worden voorzien van een voedingsgeleider die voldoet aan de nationale regelgeving.

Vertaling van de oorspronkelijke instructie (R410A/R32)

INHOUD

3 Veiligheidsvoorschriften

9 Vóór gebruik

9 Klaarmaken voor bediening
9 Gebruik
9 Schoonmaken en onderhoud
9 Service

10 Bedieningsinstructies

10 Hoe de batterijen te plaatsen
10 Onderhoud van de Draadloze Afstandsbediening
10 Bedieningsmethode
11 Het gebruik van de draadloze afstandsbediening
12 Gebruik van de functie modus
14 De Automatisch Gebruikfunctie gebruiken
15 De functie voor de temperatuurinstelling gebruiken
16 De functie Ventilatiesnelheid gebruiken
16 De functie luchtstroomrichting gebruiken
18 De optionele functie gebruiken
19 Speciale functies gebruiken
21 Timerfuncties
22 Instelling modusvergrendeling
22 Luchtuitblaasrichting selecteren (voor console)

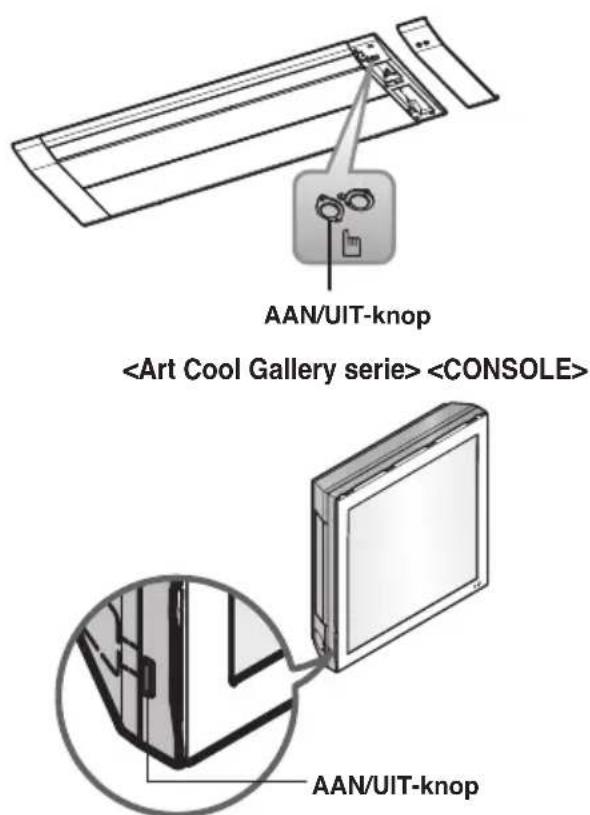

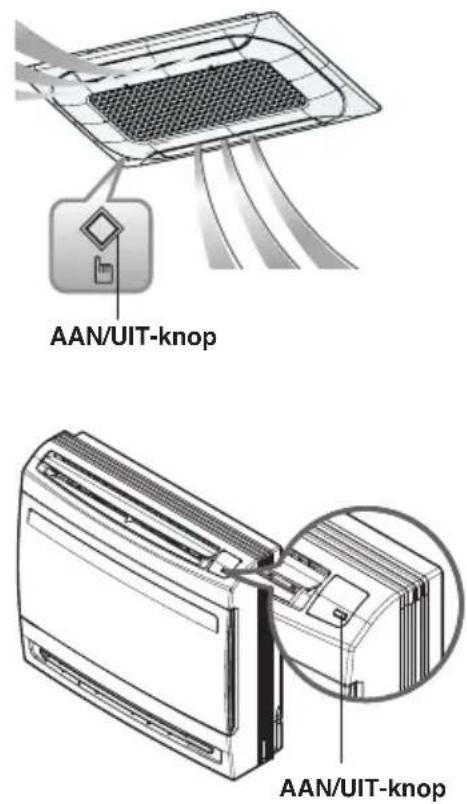

25 Geforceerde bediening
25 Automatisch opnieuw starten

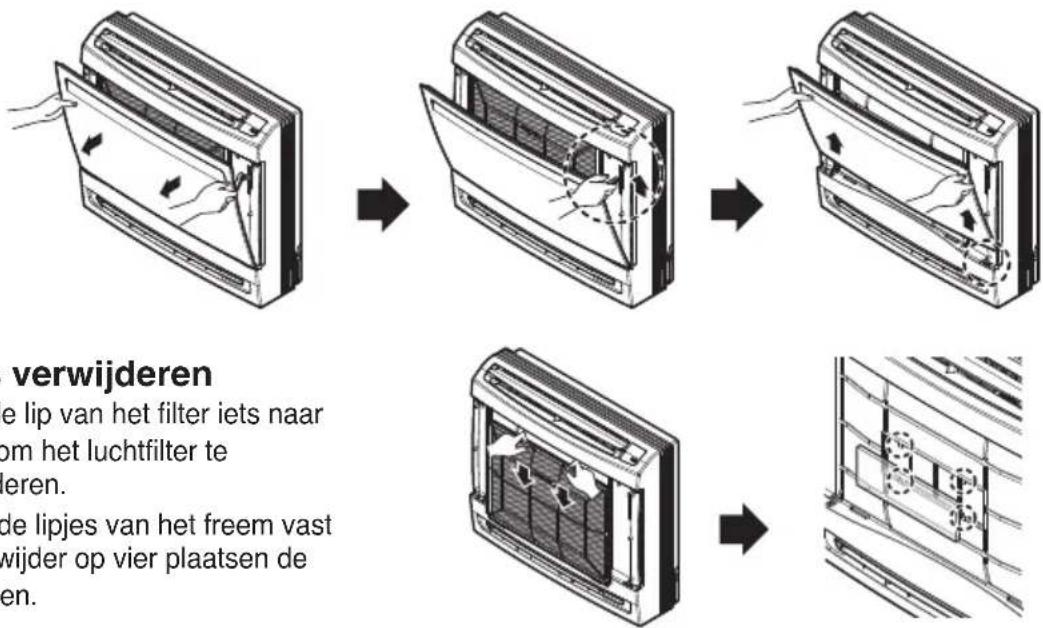

26 Onderhoud en service

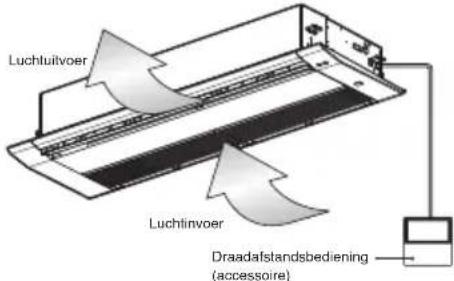

26 Plafond cassette – Één Afvoervin (Rooster + Paneel)

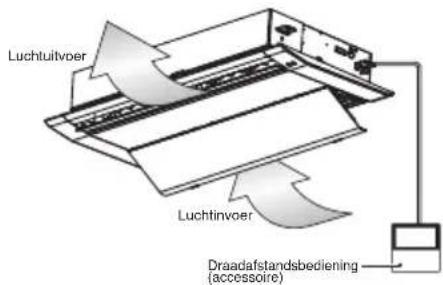

27 Plafond cassette – Één Afvoervin (Met luchtzuiveraar)

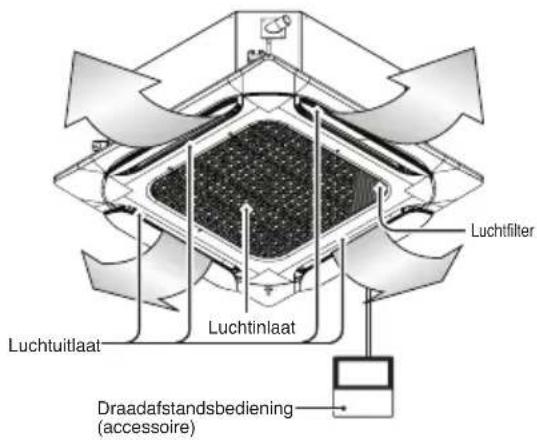

31 Plafond cassette - Vierstrooms

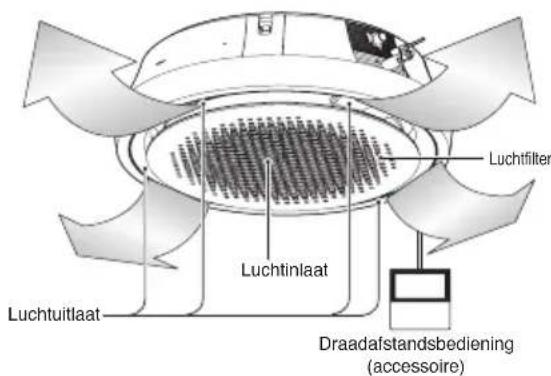

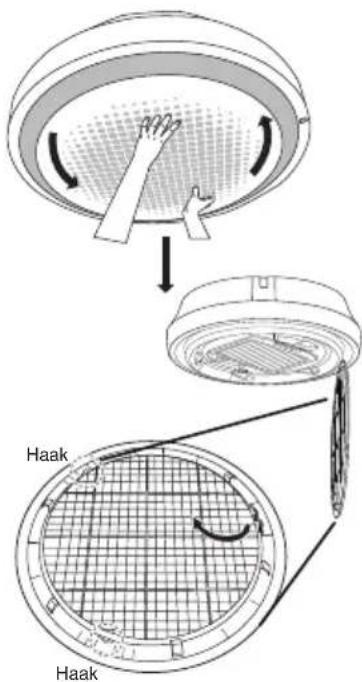

34 Plafond cassette - Rond

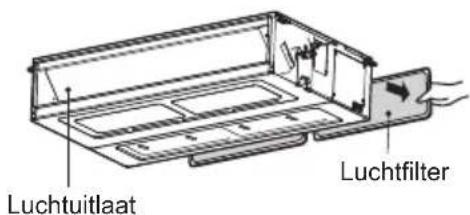

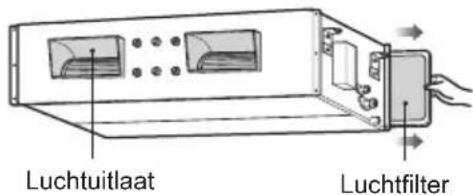

35 Plenumluchtkanaal

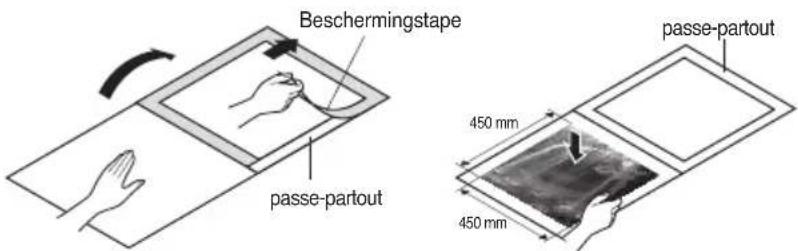

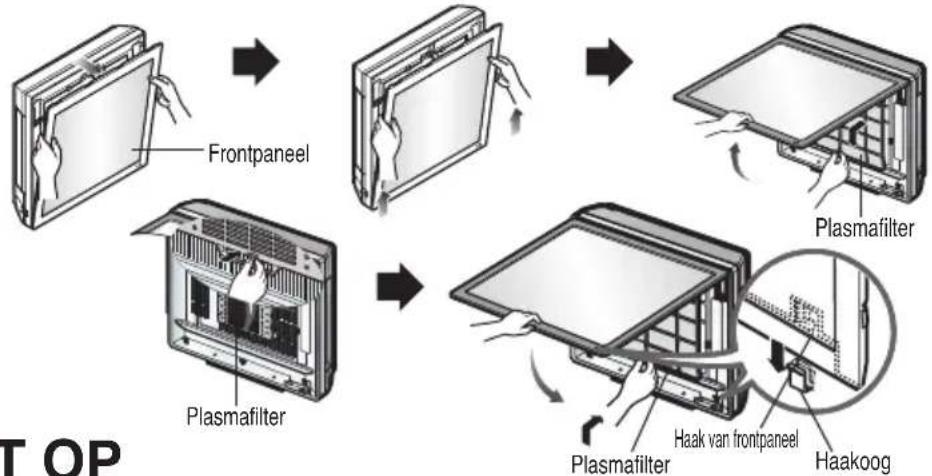

36 Art Cool Gallery serie
38 Wandmodel
39 Converteerbaar

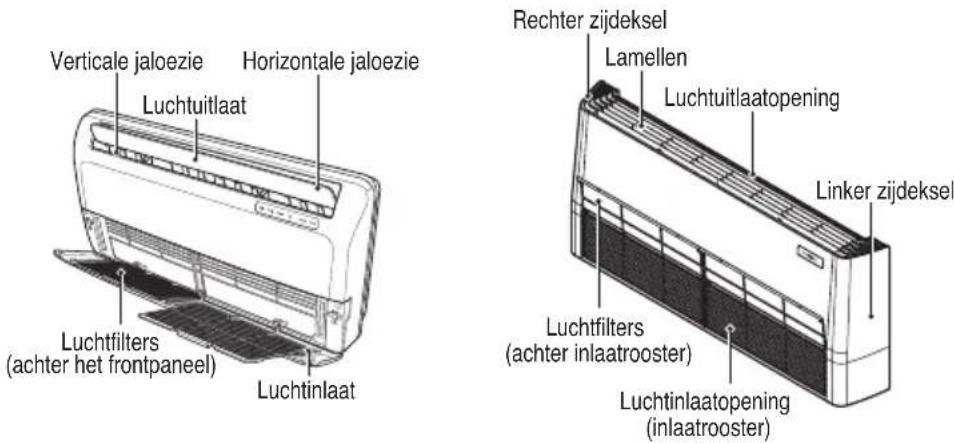

40 Console
41 Doe dit als het aircosysteem langdurig buiten gebruik is
41 Gebruikstips
42 Voordat u de service belt...

Veiligheidsvoorschriften

De onderstaande symbolen worden weergegeven op binnen- en buitenunits.

	Lees de voorzorgsmaatregelen in deze handleiding zorgvuldig door voordat u de unit gebruikt.		Dit apparaat is gevuld met brandbaar koelmiddel (voor R32).
	Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen.		Dit symbool geeft aan dat een onderhoudstechnicus deze apparatuur moet behandelen overeenkomstig de installatiehandleiding

De volgende veiligheidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen. De richtlijnen zijn onderverdeeld in 'WAARSCHUWING' en ' LET OP ' zoals hieronder beschreven.

Dit symbool wordt weergegeven om zaken en handelingen aan te geven die risico's kunnen veroorzaken. Lees het gedeelte met dit symbool zorgvuldig door en volg de instructies om risico's te vermijden.

WAARSCHUWING

Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben.

LET OP

Dit geeft aan dat het niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben.

WAARSCHUWING

Installatie

• Gebruik geen defecte of te laag gewaardeerde stroomverbreker. Installeer dit apparaat in een speciaal daarvoor bestemde groep.
• Daardoor voorkomt u het risico van brand of kortsluiting.
• Roep voor elektrische installatie- of reparatiewerkzaamheden de hulp in van de dealer, de leverancier, een deskundige elektromonteur of een erkend elektrotechnisch installatiebureau.
• Demonteer of repareer het product niet zelf. Daardoor voorkomt u het risico van brand of kortsluiting.

- Dit apparaat moet altijd geaard worden.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

- Zet het paneel en de afdekplaat van de schakelkast stevig vast.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

- Laat altijd een afzonderlijke groep inclusief hoofdstroomverbreker installeren.

- Een verkeerde bedrading of installatie kan brand, kortsluiting en elektrisch schokgevaar veroorzaken.

- Gebruik een stroomonderbreker of zekering van de juiste waarde.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

• Vervang of verleng de netvoedingskabel niet.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

- Als gebruiker mag u het aircosysteem niet zelf installeren, verwijderen of opnieuw installeren.

- Daardoor voorkomt u brand-, schok- en explosiegevaar en persoonlijk letsel.

- Behandel het aircosysteem voorzichtig bij het uitpakken en installeren.

- U kunt zich aan de scherpe randen verwonden. Pas op voor de randen van het huis en de condensor- en verdampervinnen.

- Bel de dealer of een erkende servicecentrale voor installatie.

- Daardoor kunt u brand-, schok- en explosiegevaar en persoonlijk letsel voorkomen.

- Installeer het aircosysteem niet in een bouwvallige structuur.

- Dit kan verwondingen, een ongeval of beschadiging van het aircosysteem veroorzaken.

- De schakelaar niet inschakelen (of in ieder geval de stroom niet aanzetten) als het voorpaneel, behuizing, deksel, of afdekplaat van de schakelkast verwijderd of geopend is.

- Anders kan dit brand, elektrische schokken, explosies of de dood als gevolg hebben.

- Zorg ervoor dat de installatiestructuur niet geleidelijk vervallen raakt.

- De airconditioner kan tegelijk met de installatiestructuur vallen, onklaar raken en materiële schade en persoonlijk letsel veroorzaken.

- Gebruik een vacuümpomp of Inert (nitrogeen)-gas wanneer u een lekkagetest of ontluchting uitvoert. Voer geen lucht- of zuurstofcompressie uit en gebruik geen ontvlambare gassen. Anders kan dit tot een explosie of brand leiden.

- Er bestaat risico op dood, verwonding, brand of explosie.

- Het apparaat moet in een goed geventileerde ruimte worden geplaatst waar de grootte van de ruimte overeen komt met de specificatie voor het gebruik. (voor R32)

- Kanalen die op een apparaat zijn aangesloten, mogen geen ontstekingsbron bevatten. (voor R32)

• Het apparaat moet worden geplaatst in een ruimte zonder continu werkende ontstekingsbronnen. (Bijvoorbeeld: open vuur, een werkend apparaat op gas of een werkende elektrische verwarming.)
• Houd ventilatieopeningen vrij van obstakels.

Gebruik

- Zorg ervoor dat de netvoedingskabel bij het bedienen van het aircosysteem niet losgetrokken of beschadigd kan worden.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Plaats niets op de netvoedingskabel.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Raak het aircosysteem niet met natte handen aan.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Plaats geen verwarmingsapparaten of andere toestellen in de buurt van de netvoedingskabel.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

- Voorkom dat de elektrische onderdelen van het aircosysteem nat worden.

- Daardoor helpt u brand, kortsluiting, schokgevaar en uitvallen van het aircosysteem te voorkomen.

- Bewaar geen ontvlambare gassen en brandstoffen in de buurt van het aircosysteem.

- Daardoor helpt u brand en uitvallen van het aircosysteem te voorkomen.

- Gebruik het aircosysteem niet langdurig in een hermetisch gesloten ruimte.

- Dit kan leiden tot zuurstoftekort.

- Als er een lek is van ontvlambaar gas, sluit dan de gaskraan en open een raam om te ventileren voordat u het aircosysteem inschakelt.

- Gebruik geen telefoon en zet geen schakelaars aan of uit. Door vonken kan een explosie of brand ontstaan.

- Er komen vreemde geluiden of rookslierten uit het aircosysteem. Zet de hoofdschakelaar uit of trek de netvoedingskabel uit het stopcontact.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Schakel het aircosysteem bij stormachtig weer uit. Verwijder het aircosysteem bij een orkaanwaarschuwing tijdig uit het venster.

- Een orkaan kan materiële schade, uitvallen van het product en kortsluiting veroorzaken.

- Open het inlaatrooster van het aircosysteem niet als dit in werking is. (Raak het elektrostatische filter niet aan als het aircosysteem hiermee is uitgerust.)

- Daardoor kunt u lichamelijk letsel, kortsluiting, schokgevaar en uitvallen van het aircosysteem voorkomen.

- Neem contact op met een erkend elektrotechnisch installatiebureau als het aircosysteem geheel of gedeeltelijk onder water heeft gestaan.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Zorg ervoor dat geen water in het product kan doordringen.

- Daardoor kunt u brand, kortsluiting, schokgevaar en beschadiging van het product voorkomen.

- Ventileer het aircosysteem regelmatig als u het samen met een kachel e.d. gebruikt.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Zet de hoofdschakelaar uit tijdens een reinigings- of controlebeurt van het aircosysteem.

- Daardoor kunt u schokgevaar voorkomen.

- Zorg ervoor dat niemand op het buitenelement kan trappen of erover vallen.

- Daardoor voorkomt u persoonlijk letsel en beschadiging van het aircosysteem.

- Laat de airconditioner niet langdurig werken wanneer de luchtvochtigheid zeer hoog en een deur of raam open staat.

- Daardoor kan vocht uit de lucht condenseren en het meubilair nat maken of beschadigen.

- De schakelaar niet inschakelen (of in ieder geval de stroom niet aanzetten) als het voorpaneel, behuizing, deksel, of afdekplaat van de schakelkast verwijderd of geopend is.

- Anders kan dit brand, elektrische schokken, explosies of de dood als gevolg hebben.

LET OP

Installatie

- Controleer na de installatie of eventuele reparaties het aircosysteem altijd op gaslekken (koelmiddel).

- De airco-installatie kan door een te laag koelmiddelniveau beschadigd worden.

- Installeer altijd een afvoerbuis om condenswater correct af te voeren.

- Door een slechte aansluiting kunnen waterlekken ontstaan.

- Houd het aircosysteem altijd horizontaal – ook tijdens installatiewerkzaamheden.

- Daardoor voorkomt u trillingen en lekken.

- Het apparaat moet altijd door minimaal twee personen getild en verplaatst worden.

- Daardoor wordt persoonlijk letsel voorkomen.

• Ledere persoon die betrokken is bij het werken aan of het onderbreken van het koelcircuit moet in het bezit zijn van een geldig certificaat van een door de industrie officieel erkende beoordelingsinstantie, die hun bevoegdheid verleent om koelmiddelen veilig te behandelen in overeenstemming met een door de industrie erkende richtlijnen. (voor R32)
• Het apparaat moet zodanig worden geplaatst dat mechanische schade wordt voorkomen.
• Installeer het product niet waar de geluiden of hete lucht van de buitenunit schade aan de omgeving kunnen veroorzaken.

- Dit kan uw buren overlast geven.

- Als een andere persoon dan een erkende professional airconditioningproducten van LG Electronics installeert, repareert of wijzigt, vervalt de aanspraak op garantie.

- Alle kosten die verband houden met reparaties zijn in dat geval de volledige verantwoordelijkheid van de eigenaar.

- Installeer de unit niet in mogelijk explosieve atmosferen.

Gebruik

- Stel uw huid (en die van andere kamersbewoners) niet langdurig aan koude lucht bloot. (Ga niet in de luchtstroom zitten.)

- Dat is slecht voor uw gezondheid.

- Gebruik het aircosysteem niet voor speciale toepassingen als voedselconservering, de instandhouding van kunstwerken e.d. Het is een aircosysteem voor de gemiddelde consument, niet een precisiekoelsysteem.

- Zo voorkomt u schade van uw bezittingen.

- Blokkeer de luchtinlaat of luchtuitlaat niet.

- Daardoor kan het product defect raken.

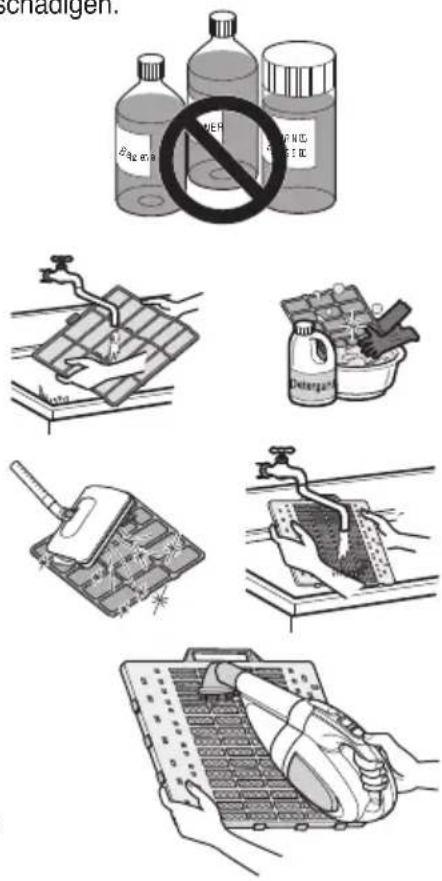

- Reinig het aircosysteem altijd met een zachte doek. Gebruik geen agressieve detergenten, oplosmiddelen e.d.

- Daardoor voorkomt brand, kortsluiting, schokgevaar en beschadiging van de kunststof onderdelen van de installatie.

- Raak bij het verwijderen van het luchtfilter de metalen delen van het aircosysteem niet aan. Deze zijn zeer scherp.

- Voorkom dus dat u gewond raakt.

- Trap niet op de onderdelen van het aircosysteem en plaats er niets op. (buitenelementen)

- Daardoor voorkomt u persoonlijk letsel en storingen van het aircosysteem.

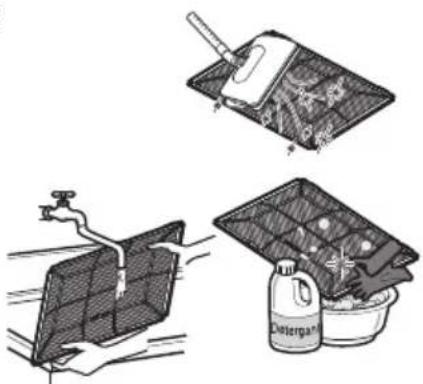

• Breng het filter altijd voorzichtig aan. Reinig het filter minstens elke veertien dagen of vaker als het nodig is.
• Een vuil filter vermindert de efficiëntie van het aircosysteem en kan storingen storing of beschadigingen van het systeem veroorzaken.
• Steek nooit uw vingers of een ander object in de luchtinlaat of luchtuitlaat terwijl het systeem in werking is.
• Er zijn scherpe en bewegende onderdelen waaraan u zich kunt verwonden.
• Drink geen water dat door het systeem wordt afgevoerd.
• Dit water is niet schoon en kan ernstige gezondheidsproblemen veroorzaken.
• Ga bij het reinigen of controleren van het systeem altijd op een stevige stoel of ladder staan.
• Wees voorzichtig en zorg ervoor dat u niet valt.
• Onderhoud mag alleen worden uitgevoerd zoals word aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarbij de ondersteuning van ander gekwalificeerd personeel nodig is moet worden uitgevoerd onder toezicht van de persoon die bevoegd is voor het gebruik van brandbare koelmiddelen. (voor R32)
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis, behalve als zij onder toezicht staan of instructie hebben gehad inzake het gebruik van het apparaat door een persoon verantwoordelijk voor hun veiligheid.
• Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogen of die ervaring en kennis missen, als ze onder toezicht staan of instructies hebben gekregen betreffende het gebruik van het apparaat op een veilige manier en ze de betreffende gevaren begrijpen. Kinderen mogen niet spelen met het apparaat. Reiniging en ander onderhoud mag niet worden gedaan door kinderen zonder toezicht.
• Als het snoer beschadigd is, dient dit door de fabrikant, zijn serviceagent of vergelijkbaar gekwalificeerde personen vervangen te worden om ongelukken te voorkomen.
• Raak geen koelmiddelleiding en waterpijp of interne onderdelen aan terwijl het apparaat in werking is of direct na gebruik.
• Dit kan brand- of bevriezingswonden veroorzaken.

Vóór gebruik

Klaarmaken voor bediening

1. Laat de installatie uitvoeren door een installatiespecialist.
2. Gebruik een afzonderlijke lichtnetgroep.

Gebruik

1. Langdurige blootstelling aan een rechtstreekse luchtstroom is slecht voor uw gezondheid. Stel kamerbewoners, huisdieren en planten niet langdurig bloot aan een rechtstreekse luchtstroom.
2. Ter voorkoming van zuurstoftekort moet de kamer afdoende worden geventileerd als zich daarin ook kachels of andere verwarmingsapparaten bevinden.
3. Gebruik dit aircosysteem niet voor niet vermelde speciale toepassingen (bijv. instandhouding resp. bewaren van precisieapparatuur, voedingsmiddelen, huisdieren, planten en kunstwerken). Een dergelijke toepassing kan schadelijk zijn.

Schoonmaken en onderhoud

1. Raak de metalen onderdelen van het systeem bij het verwijderen van het filter niet aan. Bij het hanteren van de scherpe metalen randen kunt u een verwonding oplopen.
2. Maak de binnenkant van het aircosysteem niet met water schoon. De isolatie kan door contact met water beschadigd worden met schokgevaar als gevolg.
3. Zorg ervoor dat de stroomvoorziening en de stroomverbreker uitgeschakeld zijn voordat u het systeem reinigt. De ventilator draait met zeer hoge snelheid wanneer het systeem ingeschakeld is. U riskeert ernstige verwondingen als het aircosysteem tijdens het reinigen van de inwendige delen per abuis wordt ingeschakeld.

Service

Neem voor reparaties en onderhoud contact op met een officiële dealer of erkende servicecentrale.

Bedieningsinstructies

Hoe de batterijen te plaatsen

1. Verwijder de batterijafdekking door deze in de richting van de pijlen te trekken.
2. Plaats nieuwe batterijen en zorg dat de (+) en (-) van de batterij juist zijn geplaatst.
3. Maak de afdekking weer vast door deze op zijn plaats terug te duwen.

OPMERKING

1. Gebruik/vervang altijd beide batterijen door hetzelfde type.
2. Als het systeem gedurende langere tijd niet wordt gebruikt, verwijdert u de batterijen om hun levensduur te verlengen.
3. Als het weergavescherm van de afstandsbediening vaag begint te worden, vervangt u beide batterijen.

Onderhoud van de Draadloze Afstandsbediening

1. Kies een geschikte plaats uit waar het apparaat veilig en makkelijk te bereiken is.
2. Zet de houder stevig vast aan de muur met de bijgeleverde schroeven.
3. Schuif de afstandsbediening in de houder.

1. De afstandsbediening mag niet worden blootgesteld aan direct zonlicht.
2. De signaalzender en ontvanger moeten altijd schoon zijn om goed te kunnen communiceren. Gebruik een zachte doek om deze schoon te maken.
3. Indien sommige andere toepassingen ook met afstandsbediening worden bediend, verandert u de positie van deze apparaten of raadpleegt u uw servicetechnicus.

Bedieningsmethode

1. De signaalontvanger zit binnen in de unit.
2. Richt de afstandsbediening in de richting van de unit om deze te bedienen.

Het gebruik van de draadloze afstandsbediening

U kunt de airconditioner beter gebruiken met de afstandsbediening.

Knop	Beeldscherm	Beschrijving
[0XK4]	-	Gebruikt om de unit aan/uit te zetten.
AIR PURIFY		Gebruikt om de functie luchtzuivering te starten of stop te zetten.
PLASMA		Gebruikt om de functie plasmazuivering te starten of stop te zetten.
VANE ANGLE		Gebruikt om iedere vinhoek in te stellen.
AIR FLOW		Gebruikt voor het instellen van de luchtstroom.
		Gebruikt om de kamertemperatuur te kiezen.
MODE	-	Gebruikt om de bedieningsmodus te kiezen.
JET MODE		Om de kamertemperatuur snel te veranderen.
JET COOL
FAN SPEED	-	Om de ventilatiesnelheid aan te passen.
FUNC.	-	Gebruikt voor het instellen of wissen van extra functies.
		Om de richting van de luchtstroom verticaal of horizontaal aan te passen.
ROOM TEMP		Gebruikt om de kamertemperatuur te controleren.
SLEEP		Wordt gebruikt om de tijd voor de slaapfunctie in te stellen.
ON	-	Gebruikt om de starttijd in te stellen.
OFF	-	Gebruikt om de stoptijd in te stellen.
	-	Gebruikt om de timer in te stellen. Gebruikt om de helderheid aan te passen. Gebruikt om de kamertemperatuur te controleren. (Als het geen modus voor tijdaanpassing is)
SET/CLEAR	-	Gebruikt om de timer in te stellen / te wissen. Gebruikt voor het instellen van de huidige tijd. (houd de knop 3 seconden ingedrukt)
	-	Om de instellingen van de afstandsbediening te initialiseren.

OPMERKING

• Afhankelijk van het producttype zijn sommige functies mogelijk niet beschikbaar en worden ze niet weergegeven.
• Sommige producten ontvangen geen bekabelde signalen.
• Bij gebruik van het gelijktijdige bedieningssysteem werkt het systeem na ongeveer 1 - 2 minuten na het indrukken van de afstandsbedieningsknop.
• De weergegeven temperatuur kan anders zijn dan de werkelijke kamertemperatuur als de afstandsbediening geïnstalleerd is op een plek waar deze rechtstreeks is blootgesteld aan zonnestralen of in de buurt van een warmtebron.
• Afhankelijk van het product zijn draadloze en bekabelde afstandsbedieningen optioneel of standaard.
• De verwarmingsmodus is niet beschikbaar bij modellen met alleen koeling.
• Knoppen kunnen gewijzigd zijn afhankelijk van het model.

Gebruik van de functie modus

Koelmodus

Dit koelt de kamer met een comfortabele en schone wind.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Koelmodus te selecteren.

• wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen.

4 Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

• Druk op de ROOM TEMP knop om de kamertemperatuur te controleren.
• Wanneer u de gewenste temperatuur hoger instelt dan de huidige kamertemperatuur, produceert het apparaat alleen ventilatierood.

Snelle Koelmodus

Dit koelt de kamer met een comfortabele en schone wind.

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de knop MODE om de Koelmodus te selecteren.
3 Druk op de knop JET MODE of JET COOL.

- wordt weergegeven op het scherm.

OPMERKING

• Als u de energiekoelmodus wilt annuleren, drukt u op de knop JET MODE of JET COOL, op de knop FAN SPEED of op de knop ROOM TEMP.
• Hierdoor wordt de kamertemperatuur snel verlaagt.
• Het apparaat heeft geen gedeeltelijke krachtige koelingsmodus.
• Het apparaat werkt in de koelmodus met de ventilator op hoge snelheid.

- Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

Ontvochtigingsmodus

Het verwijdert de vochtigheid terwijl de lucht iets gekoeld wordt.

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de knop MODE om de Ontvochtigingsmodus te selecteren.
• wordt weergegeven op het scherm.
3 Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

• De temperatuurinstelling kan niet worden aangepast als deze modus in gebruik is.
• Tijdens het regenseizoen of bij klimaten met een hoge luchtvochtigheid is het mogelijk om de ontvochtiger en de koelmodus tegelijk te gebruiken om de vochtigheid effectief te kunnen verwijderen.
• Het menu-item kracht van de wind kan mogelijk gedeeltelijk niet geselecteerd worden overeenkomstig het product.

Verwarmingsmodus

Dit levert warme wind aan de binnenkant van het gebouw.

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de knop MODE om de Verwarmingsmodus te selecteren.
- wordt weergegeven op het scherm.
3 Druk op de knop of om de gewenste temperatuur in te stellen.
4 Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

• Druk op de ROOM TEMP knop om de kamertemperatuur te controleren.
• Wanneer u de gewenste temperatuur lager instelt dan de kamertemperatuur, produceert het apparaat alleen ventilatiewind.
• De verwarmingsmodus is niet beschikbaar bij modellen met alleen koeling.
• Druk op de knop om de binnentemperatuur te regelen.

Power Heating-modus

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de knop MODE om de Verwarmingsmodus te selecteren.
Druk op de knop JET MODE.

• wordt weergegeven op het scherm.

OPMERKING

• De verwarmingsmodus is niet beschikbaar bij modellen met alleen koeling.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Ventilatiemodus

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de knop MODE om de Ventilatiemodus te selecteren.

- wordt weergegeven op het scherm.

3 Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

• Natuurlijke wind op basis van chaos logica
• Voor een frisser gevoel vergeleken met andere ventilatorsnelheden drukt u op Ventilatorsnelheid Selector en stelt u dit in op chaos modus. In deze stand blaast de wind als een natuurlijke bries doordat de snelheid van de ventilator volgens de chaos-logica steeds automatisch wordt aangepast.
  • Tijdens de Ventilatormodus
• De buitencompressor werkt niet. Heeft een functie om de lucht binnen te laten circuleren, aangezien de uitgeblazen lucht niet veel temperatuurverschil heeft t.o.v. de lucht binnen.

De Automatisch Gebruikfunctie gebruiken

In deze modus worden de ventilatiesnelheid en temperatuur automatisch aangepast, op basis van de kamertemperatuur.

Model Alleen koelen

In deze modus kunt u de ventilatiesnelheid niet aanpassen, maar u kunt de luchtdeflector instellen om automatisch te draaien.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Modus Automatische werking te selecteren.

- wordt weergegeven op het scherm.

AI AI

3 Druk op de knop of om de gewenste temperatuur in te stellen. - Selecteer de code afhankelijk van uw behoefte.

2 AI

Code Beschrijving
2 Koud
1 Een beetje koel
0 Neutraal
-1 Een beetje warm
-2 Warm

Model Koelen & verwarmen

Deze modus verandert de modus automatisch om de ingestelde temperatuur op ±2 °C te houden.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Modus Automatische werking te selecteren.

• wordt weergegeven op het scherm.

23°C AI

3 Druk op de knop of om de gewenste temperatuur in te stellen. - Instellen van temp. bereik: 18 °C \~ 30 °C

4 Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Automatische Wisselmodus - De Modus Temperatuur Veranderen instellen

Model Koelen & verwarmen

De Modus temperatuurverandering is het temperatuurverschil bij het overschakelen van koel- naar verwarmmodus of van verwarm- naar koelmodus.

1 Druk in de modus automatisch bedrijf op de knop FUNC. om het instellen van de temperatuur van de moduswijziging te selecteren.

2 Druk om de of-knop om de gewenste Modus voor temperatuurverandering in te stellen.

• Standaard waarde is 2 °C
- Instellen van temp. bereik: 1 °C \~ 7 °C

2 AI

OPMERKING

Wanneer de ingestelde temperatuur 25 °C en de kamertemperatuur 20 °C is, dan zal de werking verwarmen zijn. Als u de Modus temperatuurverandering instelt op 2 °C, zal de unit bij een kamertemperatuur van 27 °C(25 °C + 2 °C) de koelmodus starten.

De functie voor de temperatuurinstelling gebruiken

Temperatuurinstelling

Gebruik deze functie om de gewenste temperatuur aan te passen.

: Elke keer u op de knop drukt, wordt de temperatuur 1 °C of 1 °F verhoogd.

: Elke keer u op de knop drukt, wordt de temperatuur 1 °C of 1 °F verlaagd.

OPMERKING

• 5 °C is passend voor het verschil tussen kamertemperatuur en buitentemperatuur.
  • Koelen

- De koelmodus werkt niet als de gewenste temperatuur hoger is dan de kamertemperatuur. Stel een lagere temperatuur in.

- Instellen van temp. bereik: 18 °C \~ 30 °C

- Verwarmen

• De verwarmingsmodus werkt niet als de gewenste temperatuur lager is dan de kamertemperatuur.
• Stel een hogere temperatuur in.

• Instellen van temp. bereik: 16 °C \~ 30 °C

• Wanneer u op de knop FAN SPEED van de afstandsbediening drukt gedurende ca. 3 seconden wordt de kamertemperatuur ongeveer 5 seconden weergegeven voordat u terugkeert naar het vorige display.

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Wisselen tussen Celsius/Fahrenheit

Houd de knop ROOM TEMP of FUNC. langer dan 5 seconden ingedrukt voor het wijzigen van Celsius naar Fahrenheit of van Fahrenheit naar Celsius.

OPMERKING

- Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

De functie Ventilatiesnelheid gebruiken

De ventilatiesnelheid aanpassen

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

• Het menu-item kan mogelijk niet worden geselecteerd volgens de productfunctie.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

De functie luchtstroomrichting gebruiken

Regelaar luchtstroomrichting omhoog/omlaag (optioneel)

De luchtstroom omhoog/omlaag (verticale luchtstroom) kan worden gewijzigd met behulp van de afstandsbediening.

1 Zet het apparaat aan.
2 Druk op de knop SWING • De lamellen gaan om
3 Druk nog een keer op knop om de verticale jaloezie op de gewenste luchtstroomrichting in te stellen.

OPMERKING

• Als u op de knop sakt, wordt de horizontale luchtstroomrichting automatisch volgens de Automatisch zwenk-algoritme veranderd om de lucht in de kamer gelijkmatig te verdelen en het tegelijk voor de kamergebruiker zo aangenaam mogelijk te maken, alsof hij of zij van een natuurlijke bries geniet.
• Gebruik altijd de afstandsbediening om de luchtstroomrichting omhoog/omlaag te wijzigen. De airconditioner kan beschadigd raken als de lamellen voor de verticale luchtstroomrichting handmatig worden aangepast.
• Wanneer het apparaat wordt uitgeschakeld, zullen de lamellen voor de luchtstroomrichting omhoog/omlaag automatisch de luchtinlaatventilator van het systeem sluiten.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Regelaar luchtstroomrichting links/rechts (optioneel)

De luchtstroom rechts/links (horizontale luchtstroom) kan worden gewijzigd met behulp van de afstandsbediening.

1 Zet het apparaat aan.
2 Druk op de knop SWING • De lamellen gaan naar links en rechts.
3 Druk nog een keer op knop om de horizontale jaloezie op de gewenste luchtstroomrichting in te stellen.

OPMERKING

- Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Indirecte wind (Optioneel)

Aanpassen van de windrichting naar indirecte wind.

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de AIR FLOW knop totdat het pictogram wordt getoond.
3 Druk op de SET/CLEAR knop voor het reserveren of annuleren van deze functie.

OPMERKING

Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Directe wind (Optioneel)

Aanpassen van de windrichting naar directe wind.

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de AIR FLOW knop totdat het picogram wordt getoond.
3 Druk op de SET/CLEAR knop voor het reserveren of annuleren van deze functie.

OPMERKING

Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Smart mode (Optioneel)

Met deze functie kunt u de werking van de Smart Mode van het product instellen.

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de AIR FLOW knop totdat het piologram wordt getoond.
3 Druk op de SET/CLEAR knop voor het reserveren of annuleren van deze functie.

OPMERKING

• De functie Smart Mode kan alleen in de modi koelen en verwarmen geselecteerd worden.
• Smart mode / energiebesparing koelen / Refresh modi functies kunnen niet tegelijk gebruikt worden.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Refresh mode (Optioneel)

Dit is de functie voor het instellen van het gebruik van de Refresh Mode van het product.

1 Zet het apparaat aan.
2 Druk herhaaldelijk op de AIR FLOW knop totdat het photogram wordt getoond.
3 Druk op de SET/CLEAR knop voor het reserveren of annuleren van deze functie.
4 Bij het instellen wordt dit getoond met het geanimeerde effect in de volgorde → →.

OPMERKING

• De functie Refresh Mode kan alleen in de modi koelen en verwarmen geselecteerd worden.
• Smart mode / energiebesparing koelen / Refresh modi functies kunnen niet tegelijk gebruikt worden.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

De optionele functie gebruiken

Individuele vinhoek regelen (Optioneel)

Met deze functie kunnen de schoephoeken in de plafond cassetteproducten afzonderlijk bestuurd worden.

1 Druk op de knop VANE ANGLE.

- Het pictogram afzonderlijke schoephoekcontrole knippert.

[]

2 Stel elke schoephoek in door te drukken op de knop VANE ANGLE.

3 Druk op de SET/CLEAR knop voor het reserveren of annuleren van deze functie.

OPMERKING

• Er kunnen verschillen zijn tussen de knoppen omhoog/omlaag/links/rechts op de draadloze afstandsbediening en de windontlaadpoort.
• Stel de gewenste hoek in terwijl u de beweging en hoek van de schoepen van het product controleert.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Luchtzuivering/plasmazuivering (optioneel)

• Druk op de knop AIR PURIFY of PLASMA.

- wordt weergegeven op het scherm.

OPMERKING

• Als u wilt stoppen, drukt u nogmaals op de knop AIR PURIFY of PLASMA.
• Als de AIR PURIFY knop wordt ingedrukt terwijl het toestel is gestopt, dan zal de luchtzuiveirng onafhankelijk worden gestart.

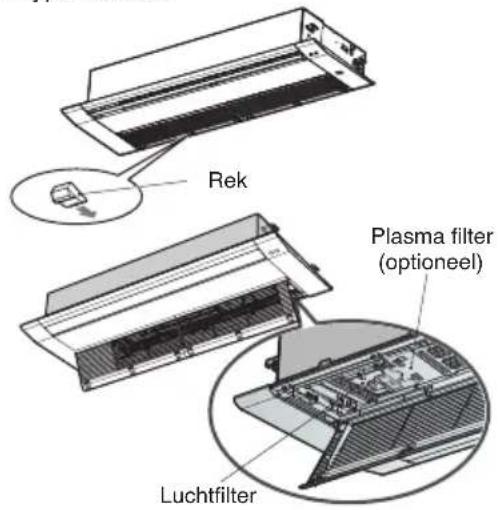

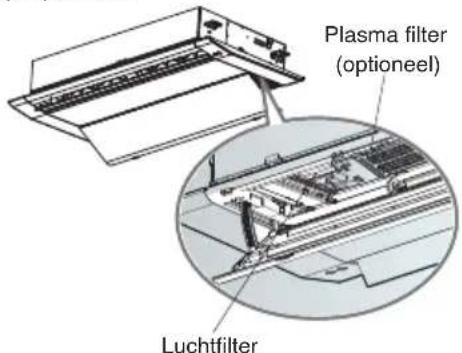

• Het plasmafilter is een technologie die door LG is ontwikkeld om microscopische verontreinigingen in de in-laatlucht te verwijderen door een plasma met hooggeladen elektronen te genereren. Dit plasma doodt en ver-nietigt verontreinigingen volledig om schone en hygiënische lucht te leveren.
• Deze functie kan in elke werkingsmodus worden gebruikt en alle ventilatorsnelheden kunnen worden gebruikt ter-wijl het plasmafilter wordt gebruikt.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Smart Indicator(Luchtkwaliteit) Altijd Aan Instelling (Optioneel)

- Druk gedurende 3 seconden op de AIR PURIFY knop, de luchtkwaliteit wordt altijd op de Smart Indicator van het product weergegeven.

OPMERKING

- Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

LCD-helderheidbesturing (optioneel)

Het is comfortabel wanneer u voelt dat het weergavevenster van de unit te helder is.

• Druk op de knop

Speciale functies gebruiken

Speciale functies instellen

1 Druk herhaaldelijk op de knop FUNC. om de gewenste functie te selecteren.

2 Druk op de knop SET/CLEAR om het te voltooien.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.
• Sommige functies kunnen anders werken vanaf het scherm van de afstandsbediening.

Speciale functies annuleren

1 Druk herhaaldelijk op de knop FUNC. om de gewenste functie te selecteren.
2 Druk op de knop SET/CLEAR om de functie te annuleren.

In de modus Koelen en Ontvochtigen wordt vocht gevormd in de unit binnen. Deze functie verwijdert dergelijk vocht.

• wordt weergegeven op het scherm.

OPMERKING

• Als u de stroom uitschakelt werkt de ventilator nog 30 minuten en reinigt de binnenzijde van de unit binnen.
• Sommige functies kunnen niet gebruikt worden terwijl de functie Automatisch reinigen aan staat.

Slim Reinigen (Optioneel)

De functie Slim Reinigen kan ingesteld worden op handmatig of automatisch.

- wordt weergegeven op het scherm.

Als de opgetelde gebruikstijd van het product 30 uur overschrijdt, zal de functie Slim Reinigen starten wanneer de unit uitgezet wordt.

Handmatige bediening Slim Reinigen

Wanneer de unit stopt, drukt u op de FUNC.-knop om Slim Reinigen te selecteren.

OPMERKING

• De borstel zal stof van het filter verwijderen door van links naar rechts of van rechts naar links over het filter te gaan. Het opgeveegde stof wordt verzameld in de stofbox.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Energiebesparend Koelen (Optioneel)

De functie Energiebesparend Koelen is er voor het aanpassen van de gewenste temperatuur tijdens het koelen om het comfort van de gebruiker te verbeteren en energiebesparend te werken.

• wordt weergegeven op het scherm.

OPMERKING

• Deze kan tijdens het koelen geselecteerd worden.
• Als u op Energiebesparend Koelen drukt bij koelen op 22 °C of lager, dan wordt deze automatisch ingesteld op 22 °C.
• Tijdens het Energiebesparend Koelen kan de temperatuur op de afstandsbediening verschillen van de temperatuur op het scherm van de airconditioner.
• Smart mode / energiebesparing koelen / Refresh modi functies kunnen niet tegelijk gebruikt worden.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Dit kan alleen ingesteld worden in de verwarmingsmodus.

• wordt weergegeven op het scherm.

OPMERKING

• De binnenunit toont tijdens de verwarmingsmodus dat de Aanvullende verwarming automatisch wordt aangezet, maar dat wordt niet apart getoond op de draadloze afstandsbediening.
• Het werkt in de Vloerverwarmingsmodus in Consoleproducten.
• De verwarmingsmodus is niet beschikbaar bij modellen met alleen koeling.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Comfort Cooling (Optioneel)

Deze functie regelt automatisch het koelvermogen voor het behouden van een aangenaam gevoel zonder dat het product uitgeschakeld wordt nadat de binnentemperatuur de gewenste waarde heeft bereikt.

- wordt weergegeven op het scherm.

OPMERKING

• Deze kan tijdens het koelen geselecteerd worden.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Timerfuncties

De tijd instellen

1 Druk gedurende 3 seconden op de SET/CLEAR knop.

2 Druk op de of -knoppen totdat de gewenste tijd is ingesteld.

- Als u de knop langere tijd ingedrukt houdt, verandert de tijd sneller in stappen van 10 minuten.

OPMERKING

Controleer de indicator voor A.M. en P.M.

Timer voor slaapstand instelling

1 Zet het apparaat aan.

2 Druk op de knop SLEEP om de timer aan of uit te zetten.

3 Druk op de of -knoppen totdat de gewenste tijd is ingesteld.

- 7 uur is de maximale instelling.

4 Druk op de knop SET/CLEAR.

De Aan-timer instellen

1 Druk op de knop ON om de timer aan of uit te zetten.

AM 6:00 ON

2 Druk op de of -knoppen totdat de gewenste tijd is ingesteld.

3 Druk op de knop SET/CLEAR.

De Uit-timer instellen

1 Druk op de knop OFF om de timer aan of uit te zetten.

PM 6:00 OFF

2 Druk op de of -knoppen totdat de gewenste tijd is ingesteld.

3 Druk op de knop SET/CLEAR.

De timerinstelling annuleren.

U kunt alle timerinstellingen annuleren.

• Druk op de knop SET/CLEAR.

OPMERKING

- Als u een specifieke timerinstelling wilt annuleren, drukt u op elke timerknop om de sleeptimer, de inschakeltimer of de uitschakeltimer naar wens in of uit te schakelen. Druk vervolgens op de knop SET/CLEAR terwijl u de afstandsbediening op de signaalontvanger richt.

- De timerlamp op de airconditioner en het display gaan uit.

Instelling modusvergrendeling

U kunt de bedrijfsmodus selecteren voor "alleen koeling" of "alleen verwarming".

1. Druk gedurende 5 seconden of langer op dit ▽ △ bedrijfsmodus gewijzigd naar "alleen koeling".
2. Druk gedurende 5 seconden of langer op dit ▼ △ bedrijfsmodus gewijzigd van "alleen koeling" naar "alleen verwarming".
3. Druk gedurende 5 seconden of langer op dit ▽ △ modus "alleen verwarming" vrijgegeven.
4. In de modus "alleen koeling" of "alleen verwarming" kan de moduswijziging niet worden gewijzigd.

OPMERKING

• Andere dan draadloze regelaar gebruiken; u kunt de bedrijfsmodus wijzigen.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Luchtuitblaasrichting selecteren (voor console)

U kunt de luchtuitlaat selecteren.

1. Druk op de AAN / UIT-knop om het apparaat te starten.
2. Druk op de knop AIR OUTLET.
3. Als is geselecteerd, wordt alleen de bovenste luchtuitlaat geopend en blaast lucht.
4. Als is geselecteerd, wordt alleen de onderste luchtuitlaat geopend en blaast er lucht.
5. Als is geselecteerd, worden de bovenste / onderste luchtuitlaten geopend en blaast lucht.

OPMERKING

Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Het luchtkwaliteitsniveau controleren tijdens luchtzuivering (optioneel)

Druk gedurende 3 seconden op de knop, de luchtkwaliteit wordt altijd op de Smart Indicator van het product weergegeven.

Wereldwijd

Schermkleur	Niveau Luchtkwaliteit	Stofconcentratie (μg/m3)
		PM10 PM	2.5/1.0
Groen Goed 54		↓	12 ↓
Geel Gemiddeld 55-154 13-35
Oranje Ongezond 155-254 36-55
Rood Slecht 255		↑	56 ↑

China/India

Schermkleur	Niveau Luchtkwaliteit	Stofconcentratie ( g/m^3 )
		PM10 PM	2.5/1.0
Groen Goed		50 ↓ 35 ↓
Geel Gemiddeld 51-150 36-75
Oranje Ongezond 151-250 76-115
Rood Slecht 251-350 116-150
Rose Erg slecht 351-420 151-250
Paars Ernstig		421 ↑ 251 ↑

OPMERKING

- De stofconcentratie wordt weergegeven van 8 tot 999 door de eenheid van 1.

- De stofconcentratie verwijst naar het specificatieblad van de fabrikant van de sensor.

- De criteria voor de stofconcentratie voor het fijnstof (PM1.0) zijn gebaseerd op dezelfde criteria als het ultrafijne stof (PM2.5). (Bedrijfsstandaard)

- De stofconcentratie en het stofniveau die op het product worden weergegeven, kunnen afwijken van andere meetin-strumenten of andere producten.

- De weergegeven stofconcentratiewaarden kunnen van elkaar verschillen, afhankelijk van de verschillen in stofmeet-methoden en ook van de werkelijke stofdichtheid.

- De beoordeling van de stofconcentratie wordt uitgevoerd met het standaard teststof van ons bedrijf.

- Als u een product gebruikt dat stoom of fijne deeltjes produceert (bevochtiger, kookapparaten, sprays, enz.), kan de stofconcentratie veranderen.

- De stofconcentratie kan variëren afhankelijk van de installatieomgeving en de omgeving.

- Het wordt ook beïnvloed door banken, bedden, tapijten, stofzuigers, vochtigheid, rook, insecten, huisdieren, enz.

- Het wordt beïnvloed door bouwplaatsen, wegkanten en fabrieken.

- Stofconcentraties kunnen worden gemeten als hoger in een omgeving waar externe lucht wordt geïntroduceerd, zoals in de buurt van de ingang, ramen en ventilatieopeningen.

- Dit is een extra functie van het product en werkt mogelijk niet in sommige producten.

- Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

- Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

De kleur van het luchtkwaliteitsniveau instellen

1. Terwijl u de knop ingedrukt houdt, drukt u op de knop Reset.

JET COOL +

1. Druk op de knop of knop om de functiecode en instelwaarde in te stellen.

1. Druk 1 keer op de knop richting de binnenunit. Elke land hanteert verschillende normen voor het aangeven van de algehele luchtkwaliteit. Raadpleeg de onderstaande tabel.

Waarde	Stap Algehele	luchtkwaliteit
Type1 (1biep)	4stap(Voor Korea)	Goed/matig/ongezond/slecht
Type2 (2biep)	4stap(Voor wereldwijd)	Goed/matig/ongezond/slecht
Type3 (3biep)	6stap(Voor China)	Goed/matig/ongezond/slecht/zeer slecht/ernstig

1. Reset de afstandsbediening om de algemene bedieningsmodus te gebruiken.

Geforceerde bediening

Bedieningsprocedures wanneer de afstandsbediening niet kan worden gebruikt. Druk gedurende twee seconden op de duwschakelaar (AAN/UIT-knop). Druk opnieuw op de "Tact"-schakelaar om de bediening te stoppen. Wanneer de stroom opnieuw wordt ingeschakeld na een stroomuitval in de modus voor gedwongen werking, worden de werkcondities automatische als volgt ingesteld: Tijdens gedwongen werking gaat de beginmodus door.

AAN/UIT-knop AAN/UIT-knop

AAN/UIT-knop AAN/UIT-knop

* De functie kan anders zijn volgens het type model.

Automatisch opnieuw starten

Wanneer de stroom weer aangaat na een stroomuitval, is de auto herstartwerking de functie om procedures automatisch te laten werken op grond van de eerdere werkcondities.

Onderhoud en service

Plafond cassette – Één Afvoervin (Rooster + Paneel)

LET OP

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening naar het aircosysteem uit.

Maak het hele systeem voordat reinigingswerkzaamheden worden uitgevoerd volledig stroomloos. Maak het element schoon met een zachte droge doek. Gebruik nooit blekende of schurende reinigingsmiddelen.

OPMERKING

Voordat u het binnenelement reinigt, moet het hele aircosysteem stroomloos worden gemaakt.

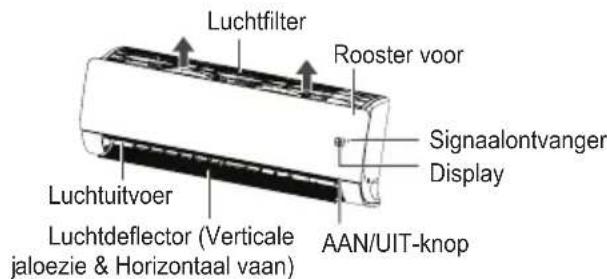

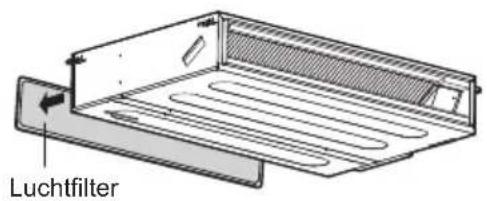

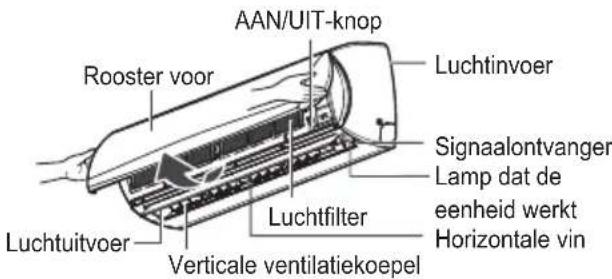

Luchtfilters

De luchtfilters achter het rooster aan de voorzijde moeten eenmaal per veertien dagen - of vaker als het nodig is - gecontroleerd en gereinigd worden.

Rek Plasma filter (optioneel) Luchtfilter

Plasma filter (optioneel) Luchtfilter

TT chassis: 6 EA rek
TU chassis: 4 EA rek

■ Gebruik nooit een van de volgende reinigingsmiddelen:

• Water warmer dan 40 °C. Dit kan vervorming en/of verkleuring veroorzaken.
• Vluchtige middelen. Deze kunnen het oppervlak van de verschillende onderdelen van het aircosysteem beschadigen.

en. #crn W.E.R. W.E.R. W.E.R.

Luchtuitvoer Luchtinvoer Draadafstandsbediening (accessoire)

Luchtuitvoer Luchtinvoer Draadafstandsbediening (accessoire)

1. Verwijder de luchtfilters

LET OP

Raak de metalen delen van het binnenelement niet aan wanneer het luchtfilter vervangen moet worden. Dit kan een verwonding veroorzaken.

1. Verwijder het plasmafilter (optioneel).

■ Schroef de twee schroeven van het plasmafilter (optioneel) los.

1. Verwijder het stof van het luchtfilter met een stofzuiger of door het in water te wassen.

■ Als het stof vastgekleefd is, was het filter dan in een lauwwarm sopje van een neutraal wasmiddel.
■ Om te voorkomen dat het filter vervormt, mag het water niet warmer zijn dan 40 °C.

1. Nadat u het filter in water hebt uitgespoeld, laat u het in de schaduw door en door drogen.

■ Laat het filter nooit in de volle zon of bij een kachel drogen.

1. Installeer het luchtfilter en het plasmafilter (optioneel).

Plafond cassette – Één Afvoervin (Met luchtzuiveraar)

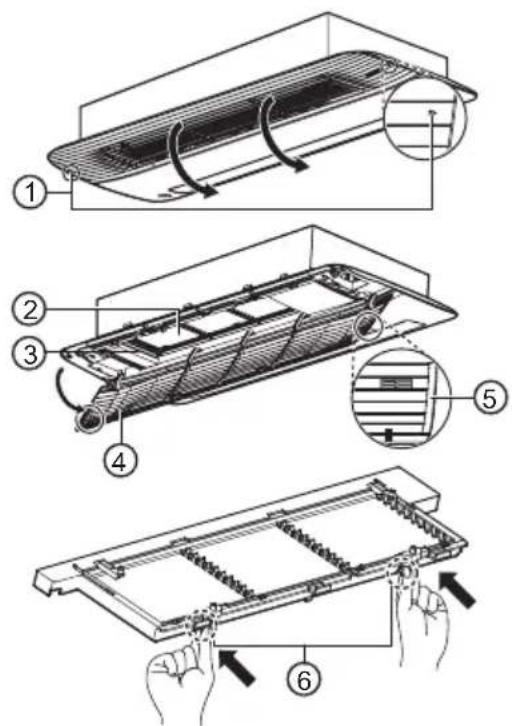

De filter reinigen

LET OP

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de hoofdschakelaar van de stroomvoorziening van de air conditioner uit.

1. Trek aan de handgrepen aan beide uiteinden van de gemarkeerde achterzijde van het voorpaneel, open vervolgens het voorrooster, druk de twee haken omlaag en verwijder het voorfilter.

1. Reinig met een stofzuiger of een zachte borstel.
2. Als het filter erg vuil is, was het dan met water en een neutraal reinigingsmiddel.
3. Laat het filter in de schaduw drogen tot het volledig droog is.
4. Plaats de filter terug in de omgekeerde volgorde van verwijdering en sluit het voorste rooster. • Steek bij het aanbrengen van het filter de haak in het vierkante gat.

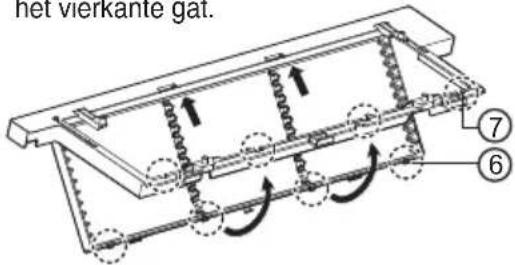

het vierkante gat. ⑦ ⑥

①Markering
②Voorfilter
③Filterbehuizing
④Voorste inlaatrooster
⑤Handgreep
⑥Haak
⑦Vierkant gat

⚠ WAARSCHUWING

Schakel voor de veiligheid de hoofdschakelaar uit.

LET OP

• Zorg ervoor dat het filter goed in de filterbehuizing is geïnstalleerd. Wanneer u het filter in de houder plaatst en op de handgreep drukt, hoort u een klikkend geluid wanneer het filter op zijn plaats is bevestigd.
• Let op dat u het voorste rooster niet laat vallen wanneer u het filter verwijdert.
• Gebruik geen vluchtige vloeistoffen of water dat 40 °C of warmer is.
• Het gebruik van het filter wanneer het niet volledig droog is, kan tot storingen in het product leiden.
• Door het filter in de buurt van vuur of in direct zonlicht te drogen kan de filter beschadigd raken.
• Zorg er bij het schoonmaken van het filter voor dat u het gaas van het filter niet beschadigt.

OPMERKING

• Als er stof in het filter terechtkomt, kan de koelcapaciteit afnemen.
• Reinig de omgeving om de twee weken.
• Als u het filter hebt gereinigd bij een LG Electronics Service Center, er kunnen aparte kosten in rekening worden gebracht. (betaalde service)
• Het aantal en het type filters dat wordt geleverd kunnen verschillen, afhankelijk van het model.
• Productvorm en -onderdelen kunnen verschillen, afhankelijk van het model.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

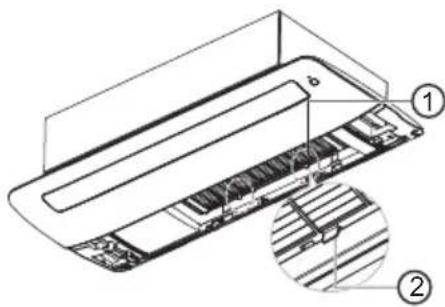

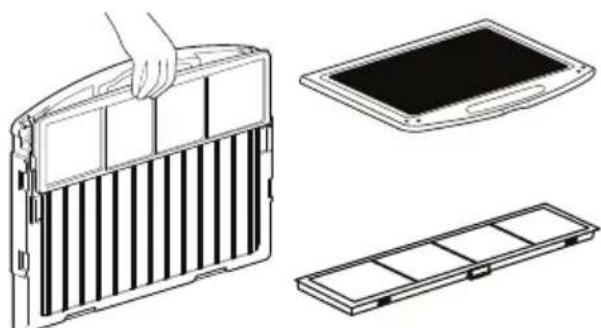

Het deodorisatiefilter/PM1.0-filter reinigen (optioneel)

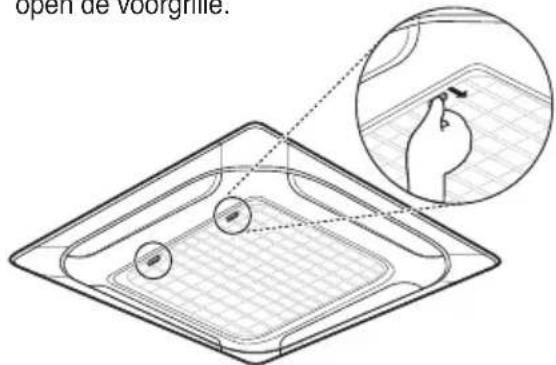

1. Raadpleeg 'het filter verwijderen' wanneer u het filter verwijdert.

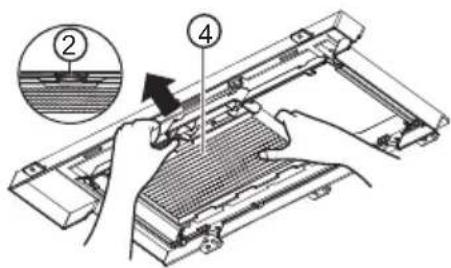

2. Pak het handvat op de filterhouder vast en trek eraan in de richting van de pijl om de te verwijderen PM 1.0-filter.

- Verwijder de filterhouder en het inlaatrooster niet.

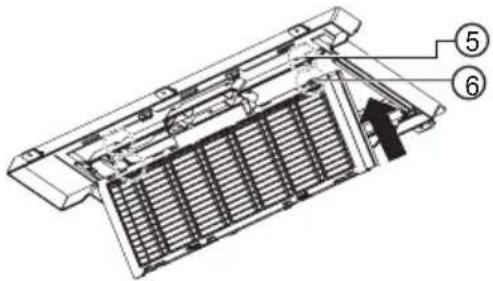

1. Zoals weergegeven in de afbeelding, trekt u aan de hendel en verwijdert u het deodorisatiefilter.

1. Was het filter na het controleren van de wasmethode in 'Filterinformatie'.

2. Breng na het wassen het deodorisatiefilter en het PM1.0-filter respectievelijk op hun oorspronkelijke plaats aan.

- Breng bij het installeren van het PM1.0-filter de haak in het vierkante gat aan.

Schakel voor de veiligheid de hoofdschakelaar uit.

OPMERKING

• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

LET OP

• Zorg ervoor dat de filterhouder goed op de filterhouder is bevestigd.
• Let op dat u het voorste rooster niet laat vallen wanneer u het filter verwijdert.
• Was het stoffilter niet met heet water van meer dan 40 °C of met vluchtige vloeistoffen.
• Was het fotokatalytische deodorisatiefilter niet in water.
• Na het reinigen van het PM1.0-filter klinkt de zoemer 7 keer als het water niet volledig droog is. Droog het filter grondig.
• Door het filter in de buurt van vuur of in direct zonlicht te drogen kan de filter beschadigd raken.
• Draag handschoenen tijdens de installatie.

OPMERKING

• De hoeveelheid en het type filters die door elk model worden geleverd, kunnen verschillen.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Filterinformatie

Filternaam Filterbeschrijving
Deodoriserend filter	·Laat de lamp 3 uur drogen in zonlicht of onder fluorescerend licht.·Het wordt aanbevolen het apparaat om de zes maanden schoon te maken. (uitgaande van 8 uur dagelijks gebruik)·Als u het filter met water wast, kan het beschadigd of vervormd raken.
PM 1.0-filter	·Reinig het filter zonder het te demonteren.·Dompel het PM1.0-filter onder in water en schud het meerdere malen om het schoon te maken.·Als het filter erg vuil is, week het dan 30 minuten in lauw water met een mild schoonmaakmiddel en spoel het grondig af met schoon water. (Gebruik geen zure reinigingsmiddelen zoals citroenzuur.)·Het wordt aanbevolen het apparaat om de zes maanden schoon te maken.·Droog het grondig in de schaduw voor ongeveer een dag. (Als er nog vocht overblijft, klinkt de zoemer 7 keer.) Drogen met een heteluchtverwarming, zoals een föhn of een verwarming, kan het filter beschadigen of vervormen.·De binnenkant van het filter is scherp, dus wrijf of raak het niet direct aan.

DE PM1.0-sensor reinigen

PM1.0-sensor

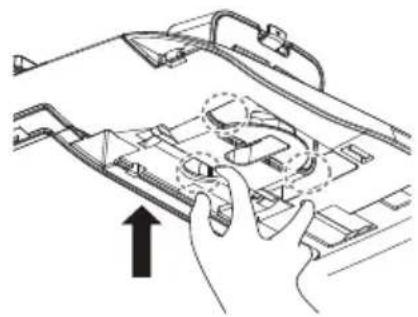

1. Plaats uw vinger in de indicator, zoals weergegeven in de onderstaande afbeelding.

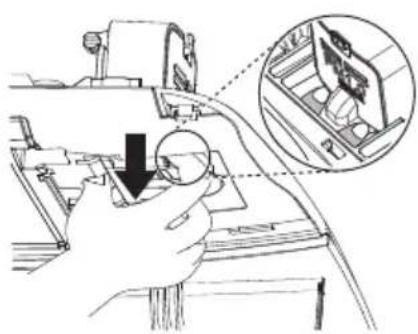

1. Open het voorpaneel en laat de PM1.0-sensorbehuizing zakken zoals weergegeven in de onderstaande afbeelding.

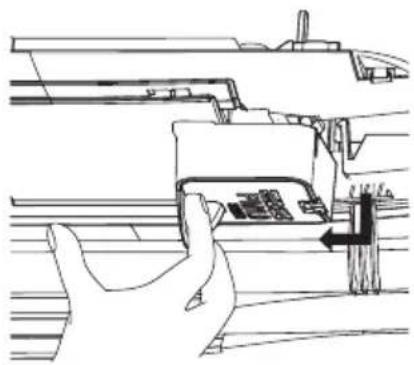

1. Zodra de PM1.0-sensorbehuizing volledig is neergelaten, draait u de PM1.0-sensorbehuizing om deze vast te zetten, zoals weergegeven in de onderstaande afbeelding.

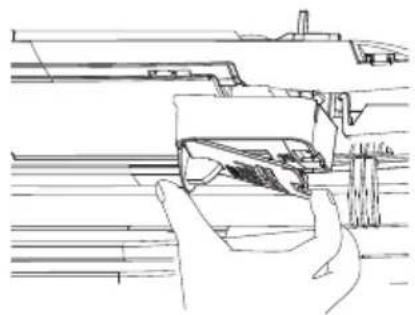

1. Open de PM1.0-sensorkap aan de zijkant van de behuizing.

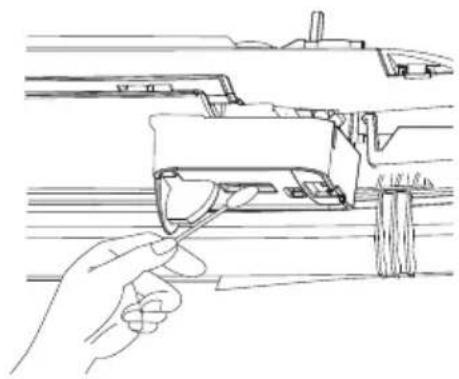

1. Gebruik een wattenstaafje om het stof van de lens te vegen en gebruik vervolgens een droog wattenstaafje om het vocht te verwijderen.

1. Sluit de afscherming van de PM1.0-sensorbehuizing en breng vervolgens de PM1.0-sensorbehuizing aan in de oorspronkelijke positie.

⚠ WAARSCHUWING

• Schakel voor de veiligheid de hoofdschakelaar uit.
• Laat het product niet vallen wanneer u de hoekkap van de PM1.0-sensor verwijdert.
• Wees voorzichtig met valongelukken bij het reinigen van de PM1.0-sensor.

OPMERKING

• Het wordt aanbevolen het apparaat om de zes maanden schoon te maken. (uitgaande van 8 uur dagelijks gebruik)
• PM1.0-sensor wordt alleen meegeleverd met het luchtzuiveringspaneel.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Plafond cassette - Vierstrooms

LET OP

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening naar het aircosysteem uit.

Rooster, behuizing en afstandsbediening

■ Maak het hele systeem voordat reinigingswerkzaamheden worden uitgevoerd volledig stroomloos. Het systeem mag uitsluitend met een droge zachte doek worden gereinigd. Gebruik nooit blekende of schurende reinigingsmiddelen.

OPMERKING

Voordat u het binnenelement reinigt, moet het hele aircosysteem stroomloos worden gemaakt.

Luchtfilters

De luchtfilters achter het rooster aan de voorzijde moeten eenmaal per veertien dagen – of vaker als het nodig is – gecontroleerd en gereinigd worden.

Rek Luchtfilter

■ Gebruik nooit een van de volgende reinigingsmiddelen:

• Water warmer dan 40 °C. Dit kan vervorming en/of verkleuring veroorzaken.
• Vluchtige middelen. Deze kunnen het oppervlak van de verschillende onderdelen van het aircosysteem beschadigen.

Luchtfilter Luchtinlaat Luchtuitlaat Draadafstandsbediening (accessoire)

Luchtuitleaat Luchtinlaat Luchtfilter Draadafstandsbediening (accessoire)

1. Verwijder de luchtfilters

■ Pak het lipje vast en trek dit enigszins naar voren om het filter te verwijderen.

LET OP

Raak de metalen delen van het binnenelement niet aan wanneer het luchtfilter vervangen moet worden. Dit kan een verwonding veroorzaken.

1. Verwijder het stof van het luchtfilter met een stofzuiger of door het in water te wassen.

■ Als het stof vastgekleefd is, was het filter dan in een lauwwarm sopje van een neutraal wasmiddel.
■ Om te voorkomen dat het filter vervormt, mag het water niet warmer zijn dan 40 °C.

1. Nadat u het filter in water hebt uitgespoeld, laat u het in de schaduw door en door drogen.

■ Laat het filter nooit in de volle zon of bij een kachel drogen.

1. Plaats het luchtfilter terug.

Het deodorisatiefilter/PM1.0-filter reinigen (optioneel)

1. Druk de bevestigingsshaken aan beide zijden in en open de voorgrille.

open de voorghille.

1. Verwijder het PM1.0-filter door op de bevestigingshaak te drukken.

1. Verwijder het fotocatalyst-deodorisatiefilter door het omhoog te trekken.

1. Sluit het voorste rooster na montage in omgekeerde volgorde.

⚠ WAARSCHUWING

Schakel voor de veiligheid de hoofdschakelaar uit.

LET OP

• Zorg ervoor dat de filterhouder goed op de filterhouder is bevestigd.
• Let op dat u het voorste rooster niet laat vallen wanneer u het filter verwijdert.
• Was het stoffilter niet met heet water van meer dan 40 °C of met vluchtige vloeistoffen.
• Was het fotokatalytische deodorisatiefilter niet in water.
• Na het reinigen van het PM1.0-filter klinkt de zoemer 7 keer als het water niet volledig droog is. Droog het filter grondig.
• Door het filter in de buurt van vuur of in direct zonlicht te drogen kan de filter beschadigd raken.
• Draag handschoenen tijdens de installatie.

OPMERKING

• De hoeveelheid en het type filters die door elk model worden geleverd, kunnen verschillen.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Filterinformatie

Filternaam Filterbeschrijving
Deodoriserend filter	·Laat de lamp 3 uur drogen in zonlicht of onder fluorescerend licht.·Het wordt aanbevolen het apparaat om de zes maanden schoon te maken. (uitgaande van 8 uur dagelijks gebruik)·Als u het filter met water wast, kan het beschadigd of vervormd raken.
PM 1.0-filter	·Reinig het filter zonder het te demonteren.·Dompel het PM1.0-filter onder in water en schud het meerdere malen om het schoon te maken.·Als het filter erg vuil is, week het dan 30 minuten in lauw water met een mild schoonmaakmiddel en spoel het grondig af met schoon water. (Gebruik geen zure reinigingsmiddelen zoals citroenzuur.)·Het wordt aanbevolen het apparaat om de zes maanden schoon te maken.·Droog het grondig in de schaduw voor ongeveer een dag. (Als er nog vocht overblijft, klinkt de zoemer 7 keer.) Drogen met een heteluchtverwarming, zoals een föhn of een verwarming, kan het filter beschadigen of vervormen.·De binnenkant van het filter is scherp, dus wrijf of raak het niet direct aan.

DE PM1.0-sensor reinigen

DE PM1.0-sensor reinigen

1. Verwijder de hoekkap van de PM1.0-sensor van het voorpaneel.

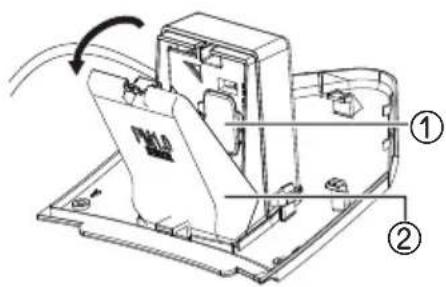

1. Open de PM1.0-sensorbehuizing aan de zijkant van de PM1.0-sensorbehuizing en verwijder de rubberen dop.

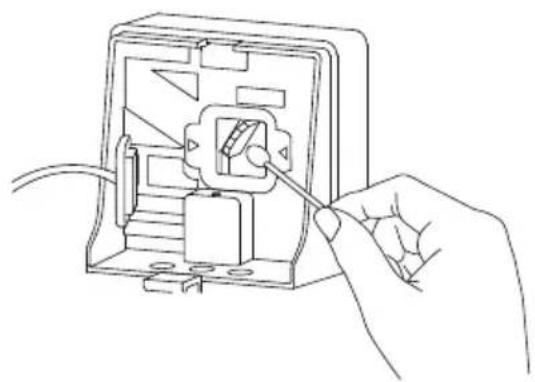

1. Gebruik een wattenstaafje om het vuil van de lens te vegen en gebruik vervolgens een droog wattenstaafje om het vocht te verwijderen.

Draai de rubberen dop vast, sluit de PM1.0-sensorbehuizing en monteer de PM1.0-sensorhoekkap in de oorspronkelijke positie.

① Rubberen kap
② Pm 1.0-sensorbehuizing

⚠ WAARSCHUWING

• Schakel voor de veiligheid de hoofdschakelaar uit.
• Laat het product niet vallen wanneer u de hoekkap van de PM1.0-sensor verwijdert.
• Wees voorzichtig met valongelukken bij het reinigen van de PM1.0-sensor.

OPMERKING

• Het wordt aanbevolen het apparaat om de zes maanden schoon te maken. (uitgaande van 8 uur dagelijks gebruik)
• PM1.0-sensor wordt alleen meegeleverd met het luchtzuiveringspaneel.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Plafond cassette - Rond

LET OP

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening naar het aircosysteem uit.

Rooster, behuizing en afstandsbediening

■ Maak het hele systeem voordat reinigingswerkzaamheden worden uitgevoerd volledig stroomloos. Het systeem mag uitsluitend met een droge zachte doek worden gereinigd. Gebruik nooit blekende of schurende reinigingsmiddelen.

OPMERKING

Voordat u het binnenelement reinigt, moet het hele aircosysteem stroomloos worden gemaakt.

Luchtfilters

De luchtfilters achter het rooster aan de voorzijde moeten eenmaal per veertien dagen – of vaker als het nodig is – gecontroleerd en gereinigd worden.

■ Gebruik nooit een van de volgende reinigingsmiddelen:

• Water warmer dan 40 °C. Dit kan vervorming en/of verkleuring veroorzaken.
- Vluchtige middelen. Deze kunnen het oppervlak van de verschillende onderdelen van het aircosysteem besch

No NO NO

Luchtfilter Luchtinlaat Luchtuitlaat Draadafstandsbediening (accessoire)

1. Verwijder de luchtfilters

■ Pak het lipje vast en trek dit enigszins naar voren om het filter te verwijderen.

LET OP

Raak de metalen delen van het binnenelement niet aan wanneer het luchtfilter vervangen moet worden.

Dit kan een verwonding veroorzaken.

1. Verwijder het stof van het luchtfilter met een stofzuiger of door het in water te wassen.

■ Als het stof vastgekleefd is, was het filter dan in een lauwwarm sopje van een neutraal wasmiddel.
■ Om te voorkomen dat het filter vervormt, mag het water niet warmer zijn dan 40 °C.

1. Nadat u het filter in water hebt uitgespoeld, laat u het in de schaduw door en door drogen.

■ Laat het filter nooit in de volle zon of bij een kachel drogen.

1. Plaats het luchtfilter terug.

Plenumluchtkanaal

LET OP

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening naar het aircosysteem uit.

Rooster, behuizing en afstandsbediening

■ Maak het hele systeem voordat reinigingswerkzaamheden worden uitgevoerd volledig stroomloos. Het systeem mag uitsluitend met een droge zachte doek worden gereinigd. Gebruik nooit blekende of schurende reinigingsmiddelen.

OPMERKING

Voordat u het binnenelement reinigt, moet het hele aircosysteem stroomloos worden gemaakt.

Luchtfilter

De luchtfilters achter het binnenelement (aanzuigzijde) moeten eenmaal per twee weken gecontroleerd en gereinigd worden of vaker als het nodig is.

Luchtfilter

Luchtuitlaat Luchtfilter

Luchtuitlaat Luchtfilter

* De functie kan anders zijn volgens het type model.

■ Gebruik nooit een van de volgende reinigingsmiddelen:

• Water dat warmer is dan 40 °C. Dit kan vervorming en ontkleuring veroorzaken.
• Vluchtige dampen kunnen het oppervlak van het aircosysteem beschadigen.

Benzene POTER POKETROPE

1. Verwijder de luchtfilters

■ Pak het lipje vast en trek dit enigszins naar voren om het filter te verwijderen.

LET OP

Raak de metalen delen van het binnenelement niet aan wanneer het luchtfilter vervangen moet worden. Dit kan een verwonding veroorzaken.

1. Verwijder het stof van het luchtfilter met een stofzuiger of door het in water te wassen.

■ Als het stof vastgekleefd is, was het filter dan in een lauwwarm sopje van een neutraal wasmiddel.
■ Om te voorkomen dat het filter vervormt, mag het water niet warmer zijn dan 40 °C.

1. Nadat u het filter in water hebt uitgespoeld, laat u het in de schaduw door en door drogen.

■ Laat het filter nooit in de volle zon of bij een kachel drogen.

1. Plaats het luchtfilter terug.

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening van het aircosysteem uit, schakel ook de stroomverbreker uit en trek de netvoedingskabel uit het stopcontact.

Reinig het element met een zachte droge doek. Gebruik nooit blekende of schurende reinigingsmiddelen.

LET OP

Gebruik deze middelen nooit.

• Water warmer dan 40 °C. Kan vervorming en ontkleuring veroorzaken.
• Vluchtige middelen. Deze kunnen het oppervlak van het aircosysteem beschadigen.

Luchtfilters

De luchtfilters achter het rooster aan de voorzijde moeten eenmaal per veertien dagen – of vaker als het nodig is – gecontroleerd en gereinigd worden. Zie voor het verwijderen van de filters de duidelijke schema's op elke uitvoering van dit apparaat. U kunt de filters reinigen met een stofzuiger of een lauwwarm sopje. Als het vuil niet gemakkelijk verdwijnt, kunt u het proberen met lauwwarm water waaraan u een reinigingsmiddel toevoegt. Laat de filters binnen of buiten drogen (niet in de zon!) en plaats de filters terug in het apparaat.

Plasmafilters

De plasmafilters achter het luchtfilter moeten eenmaal per drie maanden of zoveel vaker als nodig is gecontroleerd worden. Zie voor het verwijderen van de filters de duidelijke schema's op elke uitvoering van dit apparaat. Reinig de filters met een stofzuiger. Was een vuil filter met water, laat het in de schaduw drogen en plaats het in het aircosysteem terug.

Geurfilters

Verwijder de geurfilters achter het luchtfilter en leg ze twee uur in de volle zon. Breng de geurfilters vervolgens op hun oorspronkelijke plaats terug.

Filters verwijderen

Art Cool type:

Trek het bovenste gedeelte van het frontpaneel naar buiten en licht het op. Neem het filter eruit terwijl u het frontpaneel vasthoudt.

Trek terwijl u de drukknop indrukt aan de handgreep om het plasmafilter te verwijderen.

Nadat u het filter hebt gereinigd laat u het op een beschaduwde plaats drogen.

Plaats vervolgens het plasmafilter en het luchtfilter terug. Plaats de haak van het frontpaneel in het oog om het frontpaneel te sluiten.

Schädigen. Bags en MEN POTEN SCHADIGEN

LET OP

Raak het plasmafilter binnen 10 seconden na het openen van het inlootrooster niet aan. Het kan een elektrische schok veroorzaken.

Een afbeelding of foto aanbrengen

1. Schakel de stroom uit en open het bovenste gedeelte van het frontpaneel.

1. Trek de beide koppelingen van het onderste gedeelte van het frontpaneel naar buiten, zoals hieronder afgebeeld.

1. Druk op het bovenste gedeelte van het frontpaneel, sluit het en trek vervolgens het onderste gedeelte van het paneel naar voren tot het vast zit.

1. Verwijder de afbeelding.

1. Draai de afbeelding ondersteboven en draai het passe-partout om. Verwijder vervolgens de beschermlaag van het passe-partout.

2. Plaats de afbeelding of foto tussen de verwijderde afbeelding en het passe-partout. (Aanbevolen afmetingen van afbeelding of foto: 450 x 450 mm).

Beschermingstape passe-partout 450 mm 450 mm passe-partout

1. Bedek het passepartout en druk het met beide handen aan tot het stevig vast zit.

2. Schuif de gewenste foto of tekening onder de beide oogjes en zet ze vast. Druk het frontpaneel voorzichtig dicht.

3. Druk de beide koppelingen van het onderste gedeelte van het paneel aan en zet het vast. Schakel het systeem vervolgens in.

※ Aanbevolen afmetingen van foto of afbeelding wanneer u geen passe-partout gebruikt: 522 mm x 522 mm

Wanneer u na het aanbrengen van het filter en de afbeelding het systeem weer inschakelt, vormt het frontpaneel geen hindernis.

522 mm 522 mm

Wandmodel

LET OP

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening naar het aircosysteem uit.

Gebruik nooit een van de volgende reinigingsmiddelen:

Dit kan vervorming en/of verkleuring veroorzaken.

• Vluchtige middelen.

Deze kunnen het oppervlak van de verschillende onderdelen van het aircosysteem beschadigen.

Luchtfilters

De luchtfilters achter het rooster aan de voorzijde moeten eenmaal per veertien dagen - of vaker als het nodig is - gecontroleerd en gereinigd worden.

Zie voor het verwijderen van de filters de duidelijke schema's op elke uitvoering van dit apparaat. U kunt de filters reinigen met een stofzuiger of een lauwwarm sopje.

Als het vuil niet gemakkelijk verdwijnt, kunt u het proberen met lauwwarm water waaraan u een reinigingsmiddel toevoegt. Laat de filters binnen of buiten drogen (niet in de zon!) en plaats de filters terug in het apparaat.

Reinig het luchtfilter een keer in de twee weken, of vaker indien nodig.

1. Schakel de stroom uit en trek de stroomkabel eruit.

2. 5\~24 kBtu/h : Houd de knop van het luchtfilter vast, duw hem iets omhoog.

30\~36 kBtu/h : Open het frontpaneel zoals hier aangegeven.

5\~24 kBtu/h

30\~36 kBtu/h

Luchtfilter Rooster voor Signaalontvanger Display Luchtuitvoer Luchtdeflector (Verticale jaloezie & Horizontaal vaan) AAN/UIT-knop

AAN/UIT-knop Rooster voor Luchtinvoer Signaalontvanger Luchtvitor Luchtfilter Verticale ventilatiekoepel Luchtuitvoer Luchtontale vin

* De functie kan anders zijn volgens het type model.

1. 5\~24 kBtu/h : Houd de knop van het luchtfilter vast, duw het iets omhoog en verwijder het uit de unit. 30\~36 kBtu/h : Trek vervolgens het filterlipje enigszins naar voren om het luchtfilter te verwijderen.

5\~24 kBtu/h

* De functie kan anders zijn volgens het type model.

1. Maak het filter met een stofzuiger of warm water schoon. Als het vuil er moeilijk afgaat, was het filter dan in lauw water met afwasmiddel.

2. Droog het filter in de schaduw.

OPMERKING

Het luchtfilter kan kapot gaan als het gebogen wordt.

Converteerbaar

LET OP

Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening naar het aircosysteem uit.

Rooster, behuizing en afstandsbediening

Maak het hele systeem voordat reinigingswerkzaamheden worden uitgevoerd volledig stroomloos. Het systeem mag uitsluitend met een droge zachte doek worden gereinigd. Gebruik nooit blekende of schurende reinigingsmiddelen.

OPMERKING

Voordat u het binnenelement reinigt, moet het hele aircosysteem stroomloos worden gemaakt.

□ Gebruik nooit een van de volgende reinigingsmiddelen:

• Water warmer dan 40 °C. Dit kan vervorming en/of verkleuring veroorzaken.
• Vluchtige dampen kunnen het oppervlak van het aircosysteem beschadigen.

LUCHTFILTERS

De luchtfilters achter het rooster aan de voorzijde moeten eenmaal per veertien dagen - of vaker als het nodig is - gecontroleerd en gereinigd worden.

1. Til het toegangspaneel aan de voorzijde op en trek vervolgens het filterlipje enigszins naar voren om het luchtfilter te verwijderen.
2. U kunt het filter reinigen met een stofzuiger of een lauwwarm sopje.

- Als het vuil hardnekkig is, was het filter dan in een lauwwarm sopje van een neutraal wasmiddel.

- Om te voorkomen dat het filter vervormt, mag het water niet warmer zijn dan 40 °C.

1. Nadat u het filter in ruim water hebt uitgespoeld, laat u het in de schaduw door en door drogen.

2. Plaats het luchtfilter terug

Console

LET OP

Voordat u onderhoud uitvoert, schakelt u de hoofdstroom naar het systeem uit, activeert u de stroomverbreker en trekt de stroomkabel uit het stopcontact.

Bedieningspaneel en filters reinigen

Maak het element schoon met een zachte droge doek. Gebruik nooit blekende of schurende reinigingsmiddelen.

LET OP

Gebruik nooit de volgende middelen:

• Water warmer dan 40 °C. Dit kan vervorming en verkleuring veroorzaken.
• Vluchtige oplosmiddelen. Deze kunnen het oppervlak van de airconditioner beschadigen.

Luchtfilters

De luchtfilters achter het voorpaneel/het rooster moeten eenmaal per twee weken te worden gecontroleerd en schoongemaakt of zoveel vaker als nodig is. Zie onderstaande verklarende diagrammen voor het verwijderen van de filters. Maak de filters schoon met een stofzuiger of in een lauw sopje. Als vuil moeilijk te verwijderen is, wast u het filter in een lauw sopje van een neutraal wasddel. Laat filters na het wassen in de schaduw of binnenshuis door en door drogen en plaats de filters terug.

Allergiefilter

Verwijder de allergiefilters van achter de luchtfilters en leg ze twee uur in de zon. Plaats deze filters vervolgens in de oorspronkelijke stand terug.

1. Open het frontrooster door het naar u toe te trekken.
2. Trek vervolgens de verbinding van het rooster uit de groef in het frontpaneel.
3. Trek vervolgens de twee roosterscharnieren uit de groeven in het frondpaneel.

verwijderen te lip van het filter iets naar om het luchtfilter te dieren. de lipjes van het freem vast wijder op vier plaatsen de en.

Filters verwijderen

1. Trek de lip van het filter iets naar voren om het luchtfilter te verwijderen.
2. Houd de lipjes van het freem vast en verwijder op vier plaatsen de klemmen.

Doe dit als het aircosysteem langdurig buiten gebruik is

Wanneer het systeem langdurig buiten gebruik is...

Laat het aircosysteem met de volgende instellingen 2 tot 3 uur draaien.

• Type bediening: ventilator ingeschakeld.
• Hierdoor worden de interne mechanieken kurkdroog.

Schakel de stroomverbreker uit.

LET OP

Schakel de stroomverbreker uit als het aircosysteem geruime tijd niet gebruikt wordt. Daardoor voorkomt u de opeenhoping van stof en brandgevaar.

Praktische informatie

De luchtfilters en uw energienota. Als de luchtfilters door stof verstopt raken, daalt de koelcapaciteit en is 6 % van de energie die nodig is om het aircosysteem te laten werken weggegooid geld.

Wanneer het aircosysteem opnieuw wordt gebruikt.

Reinig het luchtfilter en plaats het in het binnenelement terug.

Controleer of de luchtinlaat en de - uitlaat van het binnen- en het buitenelement niet geblokkeerd zijn.

Controleer of de aardleiding correct is aangesloten. Deze kan op de zijkant van het binnenelement zijn aangesloten.

Gebruikstips

Laat de ruimte niet te koud worden.

Dit is slecht voor de gezondheid en een verspilling van elektrische energie.

Zorg ervoor dat de deuren en vensters gesloten zijn.

Laat de deuren en vensters zoveel mogelijk gesloten om de koele lucht in de ruimte vast te houden.

Houd de blinden en gordijnen gesloten.

Voorkom direct zonlicht in de ruimte wanneer het aircosysteem in werking is.

Reinig de luchtfilters regelmatig.

Vervuilde luchtfilters verminderen de luchtdoorstroming en verlagen het koelende en ontvochtende effect. Reinig de luchtfilters minstens eenmaal per veertien dagen.

Houd de temperatuur in de ruimte constant.

Stel de richting van de verticale en horizontale luchtstromen in om in de ruimte een uniforme temperatuur te handhaven.

Ventileer de ruimte zo nu en dan.

Omdat de vensters gesloten blijven, is het een goed idee ze nu en dan te openen en de ruimte te ventileren.

Voordat u de service belt...

Tips voor problemen oplossen! Spaar tijd en geld!

Controleer de volgende punten voordat u belt voor een reparatie of service... Bel uw dealer als u de storing niet zelf kunt oplossen.

Het aircosysteem werkt niet.	·Hebt u de timer misschien verkeerd ingesteld?·Is de zekering misschien doorgeslagen of de stroomverbreker ingeschakeld?
In de kamer hangt een vreemd luchtje.	·Controleer dat dit geen vochtgeur is die uit de muren, het tapijt, de meubels of kledingstukken in de kamer komt.
Het lijkt of er condenswater uit het aircosysteem lekt.	·Condenswater kan ontstaan als de warme lucht in het lokaal door de luchtstroom van het aircosysteem wordt afgekoeld.
Bij opnieuw opstarten duurt het zo'n drie minuten voordat het aircosysteem ingeschakeld wordt.	·Dit komt door een veiligheidsschakeling van het mechanisme.·Wacht rustig drie minuten en het aircosysteem start.
Het aircosysteem koelt of verwarmt niet echt.	·Is het luchtfilter misschien vuil?Zie de aanwijzingen voor het reinigen van het luchtfilter.·Het is mogelijk dat de ruimte erg warm was toen het aircosysteem voor het eerst werd ingeschakeld. Laat de ruimte een tijdje afkoelen.·Is de temperatuur misschien niet goed ingesteld?·Is de luchtinlaat of de luchtuitlaat van het binnenelement mogelijk geblokkeerd?
Het aircosysteem werkt niet echt geruisloos.	·U hoort een geluid als van stromend water.- Dit is het geluid van het koelmiddel freon dat door het aircosysteem stroomt.·U hoort een geluid als van perslucht die met kracht in de lucht stroomt.- Dit is het geluid van het ontvochtingswater dat binnen in het aircosysteem wordt verwerkt.
U hoort een krakend geluid.	·Dit geluid ontstaat door het uitzetten en krimpen van het frontpaneel e.d. als gevolg van de temperatuurwisselingen in het aircosysteem.
Het display van de afstandsbediening is wazig of geeft niets aan.	·Zijn de batterijen misschien uitgeput?·Hebt u de batterijen om (+) en om (-) ingelegd?
De airconditioner verandert tijdens het gebruik de luchtstroom.	·Als de airconditioner de gewenste temperatuur heeft bereikt, vermindert de luchtstroomsnelheid om te voorkomen dat er een koele luchtstroom ontstaat tijdens het verwarmen, of om het energieverbruik en het wijzigen van de luchtvochtigheid binnenshuis te verminderen.- Dit is een normaal symptoom.
De zoemer klinkt. (7 maal)	·Is het aanzuigpaneel volledig gesloten?Sluit het aanzuigrooster volledig.·Is het water volledig gedroogd na het reinigen van het PM1.0-filter?Als er vocht overblijft, laat het dan ongeveer een dag in de schaduw drogen.·Is de PM1.0-filterfolie gescheurd?Neem contact op met het service center van LG Electronics

OPMERKING

• WATERVAST : Het buitenelement van dit aircosysteem is waterbestendig. Het binnenelement is niet waterbestendig en mag niet echt nat worden.
• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

INSTRUKCJA OBSŁUGI

KLIMATYZATOR

Caseta de plafon - 1-Directie (Grilaj + Panou)

! ATENTIE

Caseta de plafon - 1-Directie (Cu purificator de aer)

Curățarea filtrului

ATENTIE

Caseta de plafon - 4-Directie

ATENTIE
