Producttype	Inbouwoven
Merk	CATA
Model	CDP 780 AS BK
Afmetingen (B x D)	440 mm x 390 mm
Nuttige inhoud	59 liter
Nominale spanning	220-240 V ~ 50 Hz
Maximaal vermogen	2,30 kW (ventilatorverwarming)
Vermogen bodemverwarming	1,30 kW
Vermogen bovenverwarming	0,90 kW
Vermogen grill	1,35 kW
Type lamp	15-25 W, 300 °C, E-14
Kookmodi	Convectie, bovenverwarming, onderverwarming, circulatie met ventilator, grill, maxi-gril, ventilatorgrill, ontdooien
Timer	Elektronisch 6 toetsen (automatisch koken, semi-automatisch, timer)
Thermostaat	50 °C - 250 °C
Aantal roosters	4 geleidingsniveaus
Meegeleverde accessoires	Rooster, braadslee, schroeven en bevestigingsdeksels
Materiaal deur	Glas (demonteerbaar voor reiniging)
Reiniging	Zachte doek en zeepwater of verdunde ammoniak; geen schuurmiddelen
Installatie	Door gekwalificeerd persoon, aardverplichting
Elektrische klasse	Klasse I
Katalytische coatings	Optioneel verkrijgbaar, niet gedekt door garantie

Veelgestelde vragen - CDP 780 AS BK CATA

Hoe gebruik ik de oven voor de eerste keer?

Voor het eerste gebruik de binnenkant reinigen met lauw water en niet-schurende zeep. Vervolgens de oven leeg op maximaal vuur verwarmen gedurende ongeveer 20 minuten om fabricageresten te verwijderen. Er kan een geur of rook vrijkomen: ventileer de ruimte.

Hoe programmeer ik een automatische kooktijd met de elektronische timer?

Druk op de toets duur en stel de kooktijd in. Druk op de toets einde en stel de eindtijd in. Selecteer de temperatuur en de kookmodus. Het symbool AUTO verschijnt. De oven stopt automatisch op de geprogrammeerde tijd.

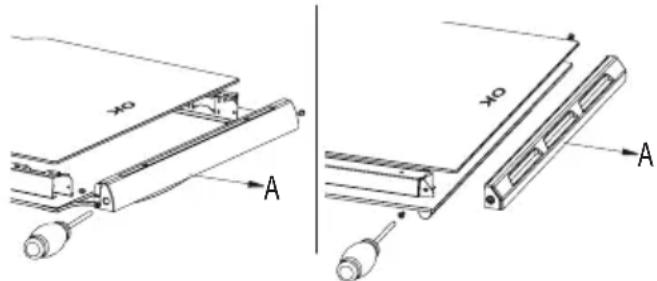

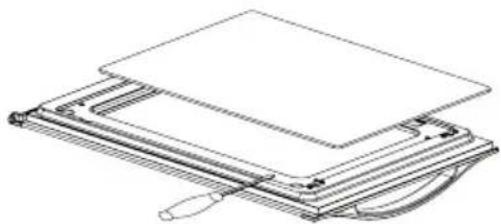

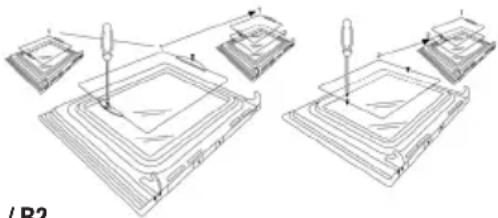

Hoe reinig ik het binnenste glas van de deur?

Het binnenste glas kan worden gedemonteerd. Afhankelijk van het deurtype (A, B1/B2 of C) verwijdert u de bevestigingsschroeven of wrikt u deze los met een schroevendraaier. Reinig met een zachte doek en zeepwater, zonder schurende producten. Monteer terug en controleer of het glas goed is ingebed.

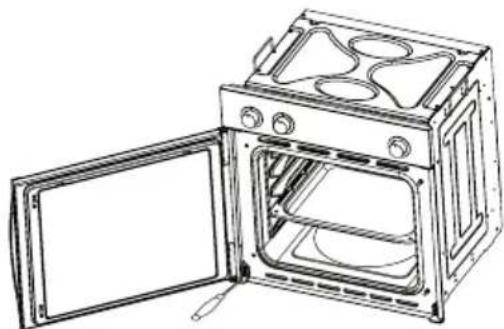

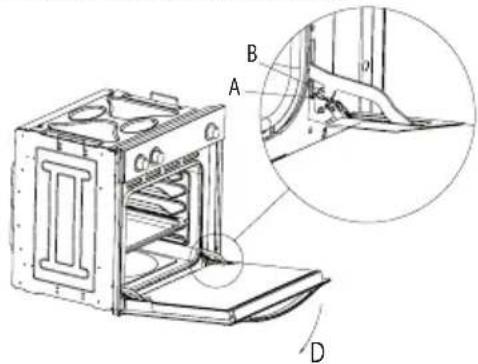

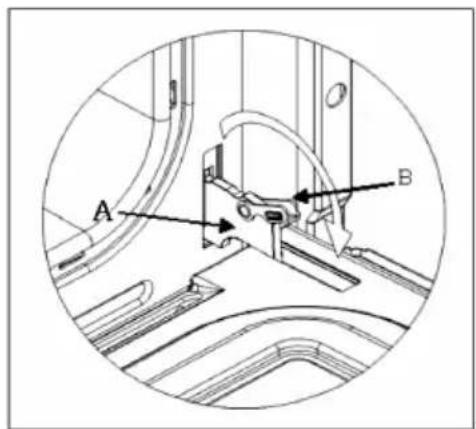

Hoe verwijder ik de ovendeur om het reinigen te vergemakkelijken?

Bij deuren type A/B2 tilt u de beweegbare pen van de scharnieren op, sluit u de deur halverwege en tilt u deze omhoog om hem los te maken. Bij type B1 opent u de deur volledig, tilt u de beweegbare lipjes op en verwijdert u deze. Bij type C demonteert u de scharnieren met een schroevendraaier. Let op: dompel de deur niet onder in water.

Welke lamp moet ik gebruiken voor de oven en hoe vervang ik deze?

Gebruik een lamp van 15-25 W, 300°C, met schroefdraad E-14. Koppel het apparaat los, verwijder de deur en de roosters, draai dan de glasbeschermer los (tegen de klok in). Vervang de lamp en monteer de beschermer terug.

Waarom knippert het symbool AUTO op het display?

Het knipperen van AUTO duidt op een programmeerfout. Om te annuleren, drukt u op de duurtoets en stelt u de weergave op nul. Programmeer vervolgens de kooktijd opnieuw correct.

Hoe gebruik ik de grillfunctie?

Plaats het voedsel op het rooster op het hoogste niveau en de braadslee op het laagste niveau. Selecteer de grillmodus (WIDE GRILL of MAXI-GRIL). Voor dik vlees draait u het halverwege om. De kooktijden variëren per voedingsmiddel (bijvoorbeeld 4-6 minuten voor dun vlees).

Welke veiligheidsmaatregelen moet ik in acht nemen?

Laat hete olie niet onbeheerd achter, gebruik geen aluminiumfolie op de bodem, houd kinderen uit de buurt tijdens het gebruik. Open de deur voorzichtig om stoombrandwonden te voorkomen. Koppel het apparaat los vóór reiniging.

Hoe stel ik het geluidssignaal van de timer in?

Zorg ervoor dat de timer in de handmatige modus staat. Houd de timertoets ingedrukt om de huidige toon te horen. Laat los en druk opnieuw om naar de volgende toon te gaan (laag, gemiddeld, hoog). Kies de gewenste toon.

Wat te doen bij stroomuitval tijdens een geprogrammeerde kooksessie?

Een stroomstoring annuleert alle instellingen, inclusief de tijd. Bij herstel knipperen drie nullen. U moet de klok en alle geprogrammeerde kooksessies opnieuw programmeren. De oven hervat de kooktijd niet automatisch.

GEBRUIKSAANWIJZING CDP 780 AS BK CATA

Gebruiksaanwijzing en instructies voor ovens

PT

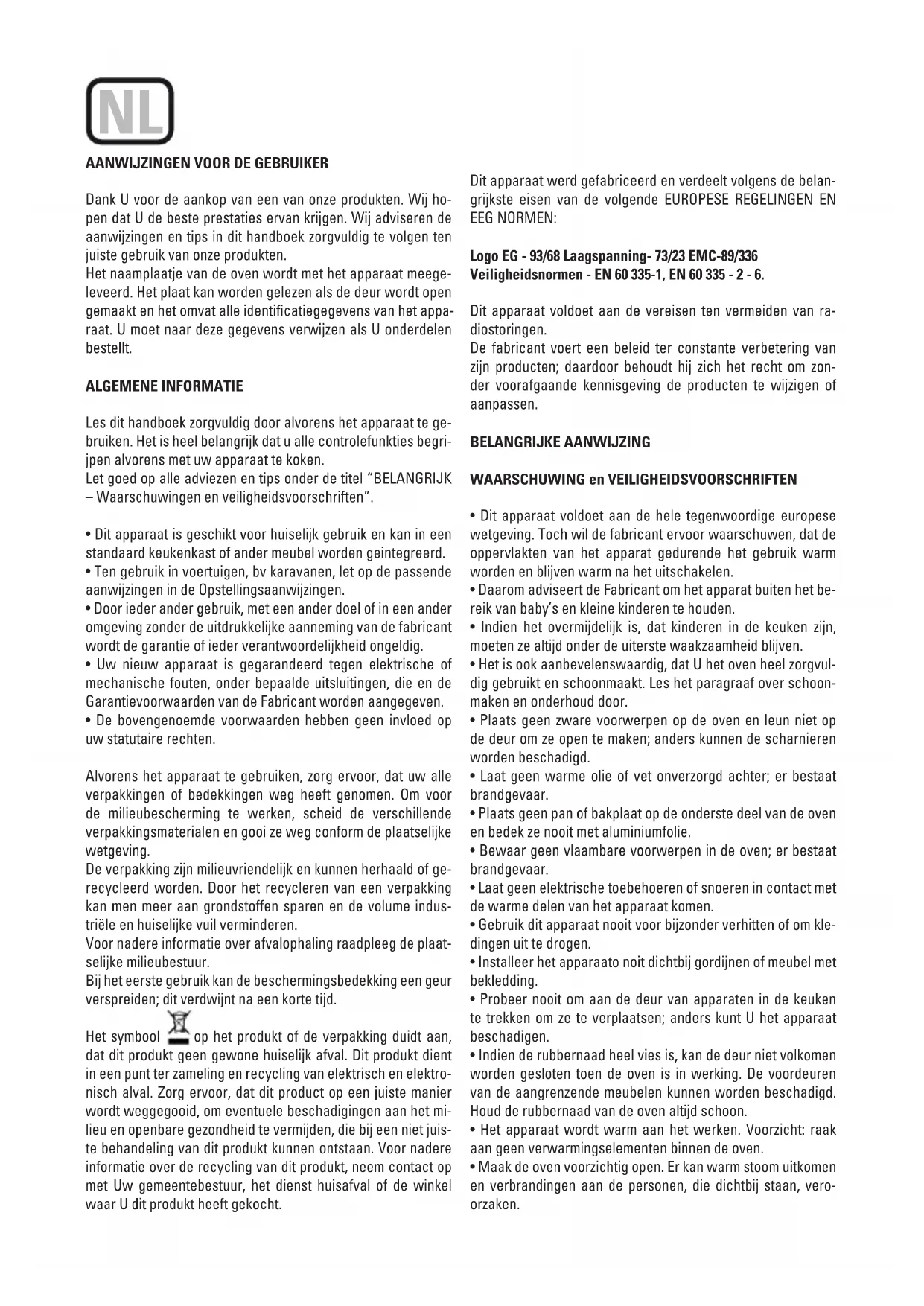

AANWIJZINGEN VOOR DE GEBRUIKER

Dank U voor de aankop van een van onderen. Wij ho- pen dat U de beste prestaties ervan krijgen. Wij adviseren de aanwijzingen en tips in dit handboek zorgvuldig te volgen ten juiste gebruik van onderen.

Het naamplaatje van de oven worden met het apparaat meege-vereerd. Het plank kan worden gelezen als de deur worden open gemaakt en het omvat alle identificatiegegevens van het appaar. U moet maar deze gegevens verwijzen als U onderdelen bestellt.

ALGEMENE INFORMATIE

Les dit handboek zorgvuldig door alvorens het apparaat te gebruiken. Het is heel belangrijk dat u alle controlefunkties begrijpen alvorens met uw apparaat te koken.

Let goed op alle adviezen en tips onder de titel "BELANGRIJK -Waarschuwingen en verilgheidsvoorschriften".

• Dit apparaat is geschikt voor huiselijk gebruik en kan in een standarde keukenkast of ander meubel worden geintegreerd.
• Ten gebruik in voertuigen, bv karavanen, let op de passende aanwijzingen in de Opstellingsaanwijzingen.
• Door ieder ander gebruik, met een ander doel of in een ander omgeving zonder de uitdrukkelijke aanneming van de fabricant worden de garantie of ieder verantwoordelijkheid ongeldig.
• Uw/New apparaat is gegardeerd gegen elektrische of mechanische fouten, onder bepaalde uitsluitingen, die en de Garantievoorwaarden van de Fabricant worden aangegeven.
• De bovengenoemde voorwaarden hebben geen invloed op uw statutaire rechten.

Alvorens het apparaat te gebruiken, zorg ervoor, dat uw alle verpakkingen of bedekkingen weg heeft genomen. Om voor de milieubescherming te werkken, scheid de verschillende verpakkingsmaterialen en gooi ze weg conform deplaatsijke wetgeving.

De verpakking zijn milieuvriendelijk en{kunnen herhaald of gerecycleerd worden. Door het recycleren van een verpakking kan men更是 aan grondstoffen sparen en de volume industrielle en huiselijke vuil verminderen.

Voor nadere informatie over afvalophaling raadpleeg deplaatselijke milieubestuur.

Bij het eerste gebruik kan de beschermingsbedeking een geur verspreiden; dit verdwijnt na een korteijd.

Het symbool op het produit of de verpakking duidt aan, dat dit produit geen gewone huiselijk afval. Dit produit dient in een punter ter zameling en recycling van elektrisch en elektronisch alval. Zorg ervoor, dat dit product op een juiste manier wordt weggegooid, om eventuele beschadigingen aan het milieu en openbare gezondheid te vermijden, die bij een Niet juiste behandeling van dit produit kunnen ontstaan. Voor nadere informatatie over de recycling van dit produit, neem contact op met Uw gemeentebestaar, het Dienst huisafval of de winkel waar U dit produit heeft gekocht.

Dit apparaat werden gefabriceerd en verdweit volgens de belanggrijkste eisen van de volgende EUROPESE REGELINGEN EN EEG NORMEN:

Logo EG - 93/68 Laagspanning- 73/23 EMC-89/336

Veiligheidsnormen - EN 60 335-1, EN 60 335 - 2 - 6.

Dit apparaat voldoet aan de vereisen ten vermeiden van radiostoringen.

De fabricant voert een beleid ter constante verbetering van zich producten; daardoor behoudt hij zich hetrecht om zonder voorafgaande kennisgeving de producten te wijzigen of aanpassen.

BELANGRIJKE AANWIJZING

• Dit apparaat voldoet aan de hele gegenwoordige europese wetgeving. Toch wil de fabricant ervoor waarschuwen, dat de oppervlakten van het apparat gedurende het gebruik warm worden en blijven warm na het uitschakelen.
• Daarom advisert de Fabricant om het apparat buiten het bereik van baby's enkleine kinderen te houden.
• Indien het overmijdelijk is, dat kinderen in de keuken zijn,要去en ze.altijd onder de uiterste waakzaamheid blijven.
• Het is ook aanbevelenswaardig, dat U het oven heel zorgvul-dig gebruikt en schoonmaakt. Les het paragraaf over schoonmaken en onderhoud door.
• Plaats geen zware voorwerpen op de oven en leun Niet op de deur om ze open te make; anders können de scharnieren worden beschadigd.
• Laat geen warme olie of vet onverzorgd hinter; er bestaat brandgevaar.
• Plaats geen pan of bakplaat op de onderste deel van de oven en bedek ze nooit met aluminiumfolie.
• Bewaar geen vlaambare voorwerpen in de oven; er bestaat brandgevaar.
• Laat geen elektrische toebehoeren of snoeren in contact met de warme delen van het apparaatkommen.
• Gebruik dit apparaat nooit voor bijzonder verhitten of om kledingen uit te drogen.
• Installer het apparatao noit zicht bij gordijnen of meubel met bekledding.
• Probeer nooit om aan de deur van apparaten in de keukten te trekken om ze te verplaatsen; anders kunt U het apparaat beschadigen.
• Indien de rubbernaad heel vies is, kan de deur nicht volkommen worden gesloten toen de oven is in werkung. De Voordeuren van de aangrenzende meubelen können worden beschadigd. Houd de rubbernaad van de oven.altijd schoon.
• Het apparaat worden warm aan het werken. Voorzicht: raak aan geen verwarmingselementen binnen de oven.
  Maak de oven voorzichtig open. Er kan warm stoom uiktkommen en verbrandingen aan de Personen, die zichbij staan,veroorzaken.

Giet geen water in een heel warme oven. Anders kan de email worden beschadigd.
- Dit apparaat dient op een juiste manier door een vakkundig worden geinstaleerd, volgens de aanwijzingen van de fabricant.
- De Fabricant neemt geen verantwoordelijkheid op zich voor persoonlijke of zakelijkke beschadeningen als gevolv van een onjuist gebruik of installmentie van dit apparaat.
- Bij het gebruik geeft het apparaat warmth, stoom en vochtigheid. Vermeid allerlei persoonlijke schaden en zorg ervoor, dat de ruimte genoeg is geventieleerd. Bij een langdurig gebruik, kan er extra ventilatie nodig worden - raadpleeg Uw installateur voor ieder vraag over de nodige volume.

GEBRUKSAANWIJZINGEN

Bewaar dit Gebruikshandboek voer toekomstige raadpleging of voor het gebruik door een persoon, die Niet met het apparaat vertrouwd is.

Alvorens de oven te gebruiken, maak ze zorgvuldig schoon met Niet schurend zeep en lauw water. Plaats de rooster en de bakplaat in hun respektieve geleidebed. Daarna, schakel de oven op de hoogste temperatuur gedurende ca. 20 minuit om ieder rest van vet, olie of hors te verwijderen, die gedurende het keuken onaangename geuren konnen veroorzaken.

OPGELET: Gedurende dit eerst keuken kan er een beetje stoom of een onaangenaam geur uit de oven komen. In dit geval, ventileer de ruimte totdat de eerste funktie is volledig uitgevoerd. Un is de oven maar voor het gebruik.

Dit apparatus isuitsluitend geschikt voor huiselijk gebruik.

Gebruik deze oven alleen om voedsels te koken.

GEBRUIK VAN DE OVEN

De oven worden door eenthermostatat tussen 50^ en/of 250^ geregeld, afhankelijk van de gewenste temperatuur. Het controleampje voor de thermostataat gaat aan ofuit om de temperatuurcontrole gedurende het gebruik aan te duiden.

De gewenste wijze van braden word door middel van de multifunktie contoleknop gekozen. De möglichke fakties zijn:

A. OVENlicht. Automatisch bij het braadmodus vor ieder model. De ovenlicht brandt stets als de oven in werkung is.

B. MODE CONVECTIE. Funktie voor traditioneel braden met overwarming uit ieder element: boven en beneden.

C. BOVENWARMTE. Dit is voor zacht braden en grillen geschikt, zoals om gekochtete schotels warm te houden.

D. ONDERWARMTE. Voor langzaam braden en om schotels te verwarmen.

E. BOVEN- EN ONDERWARMTE + HETELUCHT.

Door de ventilator is de verwarming gelijkmatikg; voorts bestaat de möglichkheid om tegelijkertijd verschillende schotels op verschillende niveaus te bakken.

F. ONDERWARMTE + HETELUCHT. Verwarming door halveconvectie door middel van de onderste verwarmingent voor verfijnde schotels.

G. CONVECTIE + HETELUCHT. Verwarming door middel van convectie uit de onderste en bovenste verwarmingselementen voor een gelijkmatig bakken.

H. GRILLEN. Om voedsel te grillen en roosteren.

I. MAXI-GRILLEN. Dezelfde werkwijze als in de vorige positie, maar met een groterre grillenoppervlakte.

J. GRILLEN + HETELUCHT. Snel grilleren voor voedselsoorten die van binnen zich要去en blijven. Bij het met luchttoevoer is dit de meest efficiente functie op etisch vlak.

K. ONTDOOIEN.

De ventilator werkz zonder verwarmingsfunktie om de ontdooitijd te verminderen.

NUTTIGE TIPS

• Alvorens de oven aan te schakelen, zorg ervoor, dat alle toebehoeren, die nicht nodig zich, buiten de oven zich.
• Laat de oven tot de gewenste temperatuur branden.
• Plaats de bakplaatken in de midden van de oven en LAST een afstand tussen bakplaatken als u meer dan een gebruik, zodat de lucht kan circuleren.
• Indien u een vruchtentaart wil bakken, moet de bakplaat Niet te vol+zijn. De uit de bakplaat druppelende vruchtensap veroorzaakt vlekken die ongemogelijk zijn te verwijderen.
• Plaats geen bakplaat op de onderste deel van de oven en bedek ze Niet met aluminiumfolie. Dit kan een thermische accumulative veroorzaken. De brad- en baktijden komen nicht meer overeen en de email kan worden beschadigd.
  Maak de deur Niet te vaak open om de voedsel te zien (de verlichting brandt stets gedurende het bakken).
• Maak de deur heel zorgvuldig open om het contact met de warmerdelen en het stoom te vermijden.

AANWIJZINGENTENBAKKEN

Raadpleeg de informatie op de voedelsverpakkingen om de baktemperatuur en -tijd te leren kennen. Indien U al met de werkking van Uw apparaat bent vertrouwd,kest U alle temperaturen en tijden veranderen om ze aan Uw persoonlijke smaak aan te passen.

Controleer dat de diepvriesprodukten volkomen ontdooien alvorens ze te bakken, tenzij er anders op de verpakking worden aangegeven.

Soort gerecht Temp. °C Geleider Bereidingsstijd in minutes Geadviser Persoonlijk
Gebak met geklpt deeg in bakvorm
Biscuit enklein gebak 175 2 55-65
Taart	175	3	60-70
Kruimeldeeg
Taartbodem	200	3	08-10
Taartbodem met kwarkvulling	200 3	25-35
Taartbodem met vruchten	200 3	25-35
Gebak met gerezen deeg in bakvorm
Taarbodem	180	3	30-45
Zachte brood 1 kg meel	200 3	25-35
Klein gebak
Kruimeldeeg	200	3	10-15
Beignets	200	2	35-45
Koekjedeeg	200	3	15-20
Lasagne	225	2	40-50
Vlees (bereidingsstijd per cm. dikte)
Langdurend gebakkene vlees	200 2	120-150
Kortdurend gebakkene vlees	200 2	60-90
Gehaktballen	200	2	30-40
Pluimvee
Eend 1 1/2 Kg	200 2	120-180
Gans 3 Kg	200 2	150-210
Braadkip	200	2	60-90
Kalkoen 5Kg	175	2	240-260
Wildbraad
Haas	200	2	60-90
Gebraden ree	200	2	90-150
Gebraden hert	175	2	90-180
Groenten
Aardappelen uit de oven	220 2	30-40
Groenten pudding	200	2	40-50
Vis
Forel	200	2	40-50
Zeebrasem	200	2	40-50
Pizza	240	3	10-20
Grillen
Kotelet		4	8-12
Worst		4	10-12
Gegrildekip		2	25-35
Gegrilde kalfsvlees 0,6Kg			50-60

• De aantal geleiders neemt heeft betrekking op de laagste (behalte de bodem van de oven, waarat de bakplaat Niet op de boden kan liggen)

DE GEGEVENS ZIJN NADERINGEN, OMDAT DE BEREIDINGSWIJZE EN -TIJD ANDERS ZIJN VOLGENS DE HOEVEELHEID EN KWALITEIT VAN DE VOEDSEL.

OM HET GRILL TE GEBRUIKEN

Plaats het gerecht op de rooster of en heel lage bakplaat. De rooster dient op de hoogste positie te worden geplaatst, verwijl de bakplaat om de vette ontvangen要去 op de laagste positie liggen. Schakel de keuzeschakelaar voor het grill op de

positie al Uw oven van ventilatie is voorzien, of op de positie in een multifunktie-oven.

Afhakelijk van het soort gerecht (vlees, vis, pluimvee, ezv.) kan het nodig zijn om het gerecht om te draaien om alle oppervlakten aan het grillbloot te stellen. Wij geenervoGEN sommige bereidngstijden, uitsluitend als orientatie:

Gegrillde gerechten	Bereidigungstijd in minutes Geadviseerd
Niet te dikke vleesstukken	4-6
Normale vleesstukken	5-8
Vis zonder schubben	8-10
Vis (b.v. forel, zalm)	12-15
Worst	10-12
Sandwich	2-5

WAARSCHUWING

• Gebruik geen aluminiumfolie om de bakplaat te beddeken bij het grillen of verwarmen.
• Plaats geen aluminiumfolie onder het grill - aluminium is heel reflecterend en kan het grillenonderdeel beschadigen.

GEBRUK VAN DE ELEKTRONISCHE TIMER MET 6 TOETSEN

Funktiebeschrijving van de 6 toetsen:

Waarschuwingsalarm

Automatisch koken (duur)

Eind van de bereidingstijd (eindhoven)

Handwerking

Verminderingknop voor ieder programma

Verhogingsknop voor ieder programme

Betekenis van de verlichtingssymbolen:

Betekent, dat er een programme worden uitgevoerd of dat de oven op handwerking is.

Geprogrammeerde geluidsalarm. Plus "AUTO" (beide flikkerend): Programatiefout.

AUTO: AUTOMATISCH PROGRAMMA

(Flickerend): Regelaar op "automatische" positie, maar nicht in of aan het eind van een programma. (Vaste verlichting): Regelaar op automatische positie, geprogrammeerd.

Geen symbol goats branden, behalve de klokcjifiers: er is een geprogrameerde wachtijd.

Programmeringsfunkties:

24-uu displayklok.

Geluidssignaal (max. 23 aur en 59 minutes).

Automatische programmering (bereidingsbegin en -eind).

Half-automatische programming (alleen bereidingsbegin of -eind)

De timer werkt alleen als het apparaat aan het elektrische net is aangesloten.

Elektronisch klok

Onmiddelijk na de aansluiting (ook waar een eventuele aft-luiting van stroom) verschijnen DRIE flikkerend cijfers op het display.

Om de juiste uur aan te geven, is het nodig om gelijktijdig op +en GELIJKTIJDIG op een van de toetsen of + te drukken, totdat de gewenste uur op het display verschijnt. Er is een aannemingstijd van 5 seconden wanner U op geen toets mogen drukken.

De wijzingssnelheid van het display worden aanmerkelijk verhoogd eenaar seconden nadat U op de toetsen en + begint te drukken.

Handwerking

Om de oven zonder programmering te gebruiken, is het nodig om het flikkerende "AUTO" symbolui te make. Daarvoor, druk op de toets.

Brandt het symbol "AUTO" vast (dit betekent, dat de oven is geprogrammeerd)要去 het programma eerst worden geannuleerd door middel van de aanduiding要去 0 bijn.

1) Programmeer de bereidingstijd door middel van
2) Programmeer het bereidingeinde door middel van
3) Kies de gewenste temperatuur en funktie door middel van de

thermostat en keuzeschakelaar.

Na deze werkzaamheden verschijnt het symbol "AUTO" vast op het display, om aan te duiden, dat de oven is geprogrameerd worden.

Voorbeeld:

U wenst een gerecht 45 minuten bereiden, dat om 14:00 uur moet maar+zijn.

Druk om 0.45 op het display aan te geven.
Druk om 14.00 op het display aan te gehen.

Na deze werkzaamheden verschijnt de tegenwoordige uur op het display, zoals het symbol «AUTO» om aan te duiden, dat Uw programma in het geheugen staat.

Om 13.15 u. (14.00 u. );(14.00 u. ), wordt de oven automatisch aangeschakeld, gedurende de bereiding verschijnen de symbolen en «AUTO».

Om 14.00 h. kommt de bereiding automatisch aan het eind, en de geluidssignaal kommt intermitterend uit. Druk op om zeuit te schakelen.

Half-automatisch werking

A. Programmering van de duur van de bereidingsstijd

Druk op de toets om funktie van de duur van de vereidings-tijd te kiezen en stel de tijd in.

De oven gaat onmiddelijk aan en het symbol «AUTO» met verzschijnt op het display. Na de geprogrammeerdeijd komt de bereiding aan het eind en de geluidssignaal worden intermittend afgegeben. Doe als boven aangegeven om de toon te stoppen.

B. Programming van het einde van de bereidingstijd

Druk op de toets om de funktie van het einde van de bereidingstijd te kiezen en stel de tijd in. De oven gaat onmiddelijk aan en op het display verschijnt het symbool «AUTO» met Als de huidigeijd overeenstemt met de tijd van het einde van de bereiding, dan gaat de oven uit en worden een geluidssignaal intermitterend afgegeben.

Doe als boven aangegeven om de toon te stoppen. U kurz in iedere tijd de toestand van het programma zichtaar makeen door middel van de desbeteffende toets. U kurz ook het programma annuleren door middel van ;plaats ook de keuzeschakelaar op

de 0 positie. Daarna, druk op om de oven voor handwerking voor te bereiden.

Elektronische alarm

De «timer» funktie bestaat uitsluitend uit een geluidssignaal die voor een eenperiode van ten hoogste 23 uur 59 minuten kan worden geregeld. Om deijd te regelen, druk op de toets en gewelijkijdig (+) of (-) totdat de gewensteijd op het display verschijnt. Na het regelen, verschijnt op het display wee deijd naast het symbol. Het aftellen begint onmiddelijk en kan op het display in iedereijd zichtaar worden gemaakt, door het drukken van de toets. Na dezeijd gaat het symbol uit en een intermitterende geluidssignaal worden afgegeven; druk op de toets om de signaal te stoppen. De waarschuwingsalaarm stuart geen funktie van de oven.

BEMERKINGEN

• Is er een instellingsfout, dan worden het door een geluidssignaal een een flickkerend "AUTO" symbol aangegeven. Annuleer deinstalling door middel van de toets daarna voer dejuiste programmering UIT.
• De geluidssignaal aan het einde van een programme duurt zeven minuten tenzij de toets wordt gedrukt. Aan het einde van dezearend flikkert het symbol "AUTO" door.
• De geluidssignaal heeft drie toonafstellingen, laag, midden en hoog. Om de toon in te stellen, controllerer dat de timer in handwerking is, daarna druk op de toets en houd ze gedrukt om de gekozene toon te horen. Laat de toets los, druk nog eens en houd gedrukt om een andere toon te kiezen. Herhaal de vorige voortgang totdat de gewenste toon worden gehoord.

OPGELET! De afsluiting van stroom veroorzakt het annuleren van de geprogrammeerde funkties, de klokfunktie ingesloten. Als de stroomtoevoer worden teruggegeven, verschijnen drie flikkerende nullen en het apparaat kan waar geprogrammerd worden.

Nadat de thermostaat op de gewenste posities worden geplaatst, draai de knop met de klok mee tot de eindpositie en dan gegen de wijzers van de klok tot de gewenste vrij; na deze vrij্র aan te zoemer klinken. Dit dient alleen om het einde van de vrij aan te duiden en stopt Niet de huidige funktie.

SCHOONMAKEN VAN HET APPARAAT

BELANGRIJK

Als veiligheidsvoorschrift, voordat u het apparaat schoon gaat makes, moet u eerst de stroomtoevoer maar het apparaat uitschakelen.

Het schoonmaken van de Niet-zelfschoonmakende delen van de oven moet worden gemaatk na het gebruik, als de oven uittgeschakel maar nog warm - Niet te heet- is. Daardoor is gemmakkelijker om de vet van de panelen weg te nemen, waar dat ze nog Niet droog en hard is. Neem de zichhouldersuit chroomdraad weg; trek de voorzijde maar boven om ze uit de wand te halen en neem ze uit de gaten aan dechterwand. Maak de oven schoon met een zachte doek met een verdunte ammoniaklosing; spoel uit en droog uit. Zijn er nog vlekken of resten,plaats een met ammoniak vochtige doek aan de achterkant, sluit de deur en was de oven� een paar uren met warm water en een reinigingsvloeistof, spoel en droog zorgvuldig uit. De gla

zen buitendelen kunt u met een zachte doek, lauw water en een reinigingsmiddel schoonmaken; gebruik nicht reinigingspoeder die schurend können zich.

Vermijd ook het gebruik vaan zure of alkalische stoffen (cetroensap, azijn, zout, tomaat enz.) Vermijd het gebruik van Produkten op basis van chloor, zour of schuurstoffen, bijzonder voor het schoonmaken van email. Gebruik ook geen metalen schuurspons, die de oppervlakten kan beschaden.

Gebruik geen hoogdrukreinigers of stoomreinigers om de oven schoon te make.

Gewoonlijk is het genoeg om een zachte vochtige doek met warme reinigingsmiddel te gebruiken, maar voor harde resten adviseren wij het volgende:

VERGLASTE EMAILDELEN

Gebruik uitsluitend reinigingsmiddelen, die geschikt voor dit soort materiaal zijn - gebruik geen Produkten op basis van chloor, zoals loog.

GLAS VAN DE OVENDEUR

Gebruik geen schuurmiddelen die schade kuren veroorzaken.
Vergeet Niet dat krassen op het glasoppervlak gevaarlijke defecten kuren veroorzaken.

Om het reinigen makkelijker te makes, kan het binnenste glas van de ovendeur worden verwijderd. Hieronder wordt voor de drie bestaande deurtypen beschreiben hoe u het glas kunt losmaken.

Deurtype A

Nadat u de bevestigingsschroeven van het glas aan de binnenzijde van de deur hebt losgedraaid, haalt u het glas voorzichtiguit de deur. In uitvoeringen met drie glazen kan ook het middelste glas worden gedemonteerd. De procedure waarvoor isdezelfde als die welke net werd beschreven.

Deurotype B1/B2

Nadat u de bevestigingsschroeven van de onderste steun van het glas hebt losgedraaid, trekt u de steun in richting "A". Vervolgens kut u het raamuit de deur schuiven. In uitvoeringen met drie glazen kan ook het middelste glas worden gedemon-teerd.

Deurotype C

Gebruik zoals op de afbeelding voorzichtig een schroevendraier met een platte kop als hefboom in de groef.

Wanneer u het glas terugplaatst, moet u nagaan of het correct in het frame van de deur en de rest van de omgeving gemonteerd is.

DEMONTAGE VAN DE OVENDEUR

Om de oven binnenin makkelijker te konnen reinigen, kan de deur worden verwijderd. Hieronder worden voor de drie bestande deurtypen beschreiben hoe u ze Aunt losmaken.

Deurtype A/B2

De "A"-scharieren bevatten twee beweegbare scharnierbauten "B".

Wanneer scharnierbout "B" omhoog worden gebracht, kommt het scharnieruit zich behuizing.

Doe de deur daarna half dicht.

Tilde deur cervolgensaar omhoog en trekhaar naar buiten.

Houd de deur waar bij in de buurt van beiden scharnieren vast.

Omde deur opniew te monteren laat u de scharnieren terug in hun gleuven schuiven en opent u de deur volledig.

Vergeet Niet de twee beweegbare scharnierschroeven "B", die u hebt gebruikt om de twee scharnieren vast te make, aan te draaien voordat u de deur sluit (zie fig.). 3).

WAARSCHUWING

Zorg ervoor dat u het blokkeringssystem van de scharnieren Niet verwijdert wonneer u de deur wegtrekt. Het scharniermechanisme zou immers bruusk terugspringen.

Dompel de deur nooit onder in water.

Deurotype B1

Open de deur volledig tot in positie "D".

Til de twee beweegbare schakels "A" van de scharnieren op tot punt "B".

Doe de deur daarna half dicht.

Til de deur verwolgens omhoog en trekhaar naar buiten. Houd de deurkaar bij in de buurt van beide scharnieren vast.

Omde deur opniewte monteren laat u de scharnieren terug in hun gleuven schuiven en opent u de deur volledig.

Vergeet nicht de twee beweegbare schakels "A", die u hebt gebrukt om de twee scharnieren vast te make, aan te draaien voordat u de deur sluit (zie figuur X).

WAARSCHUWING

• Zorg ervoor dat u het blokkeringssysteme van de scharnieren Niet verwijdert wanner u de deur wegtrekt. Het schairniermechanisme zou immers bruusk terugspringen.
  Dompel de deur nooit onder in water.

Deurotype C

Open de deur en houd ze goed vast.

Maak met een schroevendraier het binnenste scharnier los aan het deel dat op de oven bevestigd zit.

Haal het bovenste scharnieruit zich behuizing en trek de deur weg van de oven.

Omde deur terug teplaatsen doet u net het omgekeerde.

Accessoires van de oven (Fig. 4)

De oven kan uitgerust zijn met langsrails op de ovenwand. Plaats de roosters en de schotel op de langsrails. Hieronder worden voor de twee bestaande raitypen beschreiben hoe uzekunt losmaken.

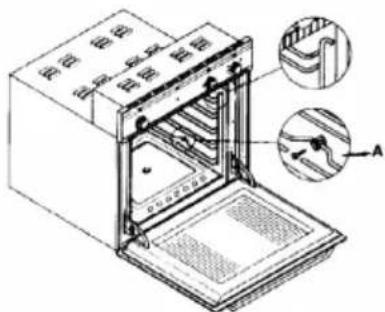

Type 1

Om de langsrails los te makev volstaat het Lichtjes neerwaarts te duwen op punt A.

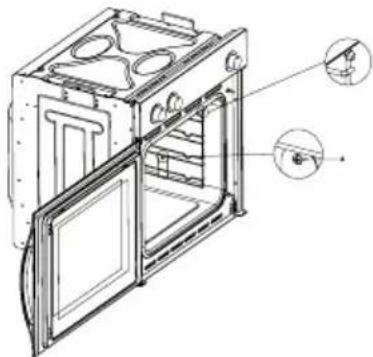

Type 2

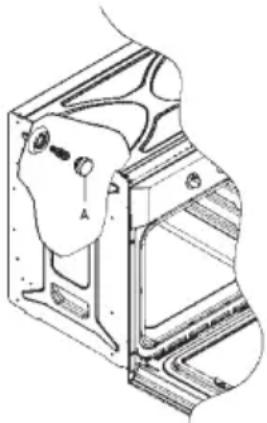

Om de langsrails te verwijderen, moet u de schroef met een passende schroevendraaier losmaken en het rooster optillen tot het loskomt.

AANWIJZINGENTERINSTALLATIE

Dit apparaat dient door een competente person to weorden geinstalleerd, conform de huidige uittvoering van de RU Veiligheidsregelingen en -voorschriften of de gelijkwaardige Europese Normen:

Stedebouwkundige regelingen (uitgegeven door de Afdeling voor het Milieu).

Stedebouwkundige normen (uitgegeven door de Afdeling voor Ontwikkeling in Schotland).

Verkabelingsstandaarden IEE.

Als u het apparaat UIT de verpakking neemt, controllerer dat de volgende onderdelen zijn bijgeleverd:

• Installatie- en gebruiksaanwijzing
  bakrooster
  -1bakplaat
• Schroeven en dappen om het apparaat in zijnplaats te bevestigen

OPSTELLING VAN HET APPARAAT (zie Fig. 5)

Deze apparaten worden als Klasse I beschouwd.

Ze要去en volgens de wet worden geaard. De fabricant neem geen verantwoordelijkheid op zich in het geval dat de Voorschriftten ter Voorkoming van Ongevallen Niet nagekomen werden.

BELANGRIJK

De aangrenzende meubel en alle voor de installmentie gebruikene materialen要去en een temperaturverhoging van min. 85 ^ C boven de luchttemperatuur gedurende het gebruik van het apparaat.

Sommige soorten keulenmeubelen uit vnil of folie kunnen door ontkleuring beschadig werden op temperaturen die lagere zich dan de bovengenoemde. Indien het apparaat worden geinstalleerd+zonder aan dit grens te achten of met een afstand van minder dan 4m van de aangrenzende meubelen, za de eigenaar verantwoordelijk voor de beschadigingen zich.

AANMERKINGEN TER INSTALLATIE

1. De oven dient in een standard holte van 600mm, zie Fig. 5, hetzij onder een kookplaat of in een kolom.
2. Om de oven in een kolom te installereren is het nodig om een genoegende ventilatie te garanderen. Daarvoor, neem het achterpaneel van de meubel weg, om een afstand van min. 85-90mm - zie Fig. 5.
3. Controller, dat de oven vast in de holte bevestigd is. De oven wordt aan de meubel met behulp van 4 "A" schroeven bevestigd - Fig. 5. Plaats een schroef in ieder hoek van de deuropening.

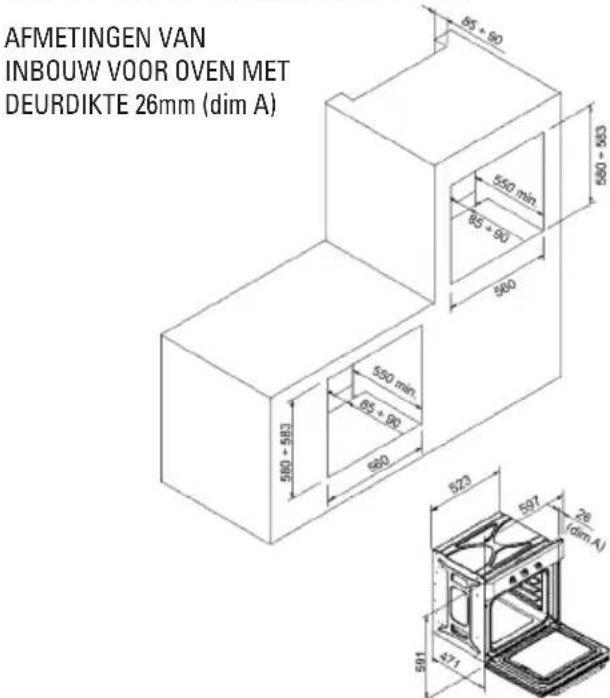

Fig. 5: Afstanden ter installmentie van eenvoudige elektrische ovens van 60~cm breedte (de vorm van de boven ovenkast kan varieren) en hun bevestiging aan de meubel.

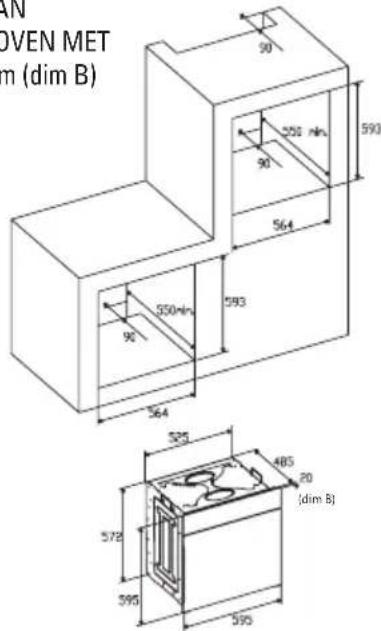

AFMETINGEN VAN INBOUW VOOR OVEN MET DEURDIKTE 20mm (dim B)

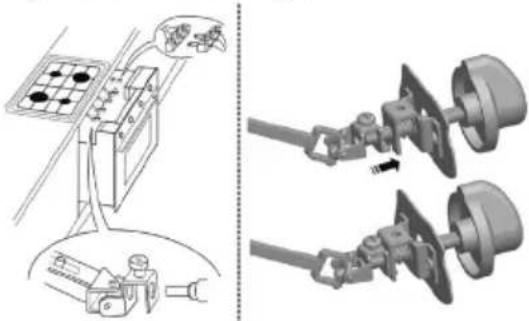

1. In het geval van multifunktie-ovens, installer de cardankoppelingen zoals zichtaar in Fig. 6.

A. De geleider van de houder moet worden weggenomen.
B. Afstand 75-90 mm:tussen wand en achterkant van de houder en de meubelbodem.
C. Sokkel
D. Voorzijde van de onechte lade, die gemonteerd要去 worden.

Mindeste ventilatieisen voor de bovenste rekken, bodem en houder van de achterkant.

Fig. 7: Ventilatie- en afstandeisen voor de installmentie van een eenvoudig elektrisch oven in een standard keuken.

A. Achterpaneel
B.Opslagruimte
C. De achterkant van dit deel wegnen
D. Achterpaneel
E.Opslagruimte
F. Sokkel
G. Ventilategat min. 80 cm2

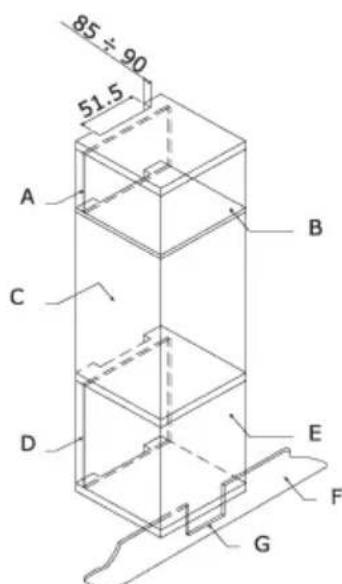

Fig. 8: Ventilatie- en afstandeisen voor de installmentie van een eenvoudig elektrisch oven in een hoge meubel.

Alvorens het apparaat aan te sluiten, controllerDat de spanning op het naamplaat met de netspanning overeenkomt. Wij adviseren NICEIC register voor elektrische instalaties.

Dit apparaat moet in een automatisch tweepolige schakelaar worden ingesloten, met een beschemde stopcontact, met 3 mm afstand:tussen contacten en in een toegankelijkke plaats(dicht bij het apparaat.

BELANGRIJK

De toevoersnoeren haben de volgende kleurcode:

Groen en geel - aard

Blauw-nul

Bruin - lijn

• De groene en gele draad moet aan de met een "E", of het aardingssymbol of gele en groene kleuren aangeduidte klem worden aangesloten.
• De blauwe draad moet aan de met een "N" aangeduidte klem worden aangesloten.
• De bruine draad moet aan de met een "L" aangeduidte klem worden aangesloten.
• De snoer mag nergens warmer dan 50^ boven de luchttemperatur worden.
• Een beschadigde toevoersnoer要去 onmiddelijk met een bijzondere snoer worden verrangen, die door de fabricant of zijn service worden geleverd.

VERVANGEN VAN DE STROOMTOEVOERSNOER

Indien U de toevoersnoer要去 verrangen, voer de volgende stappen uit:

1. Schakel het apparaat van het net UIT, schroef de bevestigingssschroeven los en neem het hinterpaneel weg.
2. Schroef de bevestigingschroeven los en de schroeven van de klemmen om de bestaande kabel vrij te makeen.
3. Monteer de neue snoer, die de specifikatie onder Technische Gegevens要去nikomen. Zorg waar bij ervoor, dat de snoeren volgens de juiste kleurcode'sijn aangesloten en dat alle schroeven worden vastgeschroefd.

ONDERHOUD

Alvorens onderhoudwerkzaamheden uit te voeren, schakel het apparaat uit het net.

Gedurende de garantietijd dienen alle nodige werkzaamheden aan de Technische Dienst van de fabricant opdragen. Bij elke reparatie of werkzaamheid door nicht erkende Personen worden de garantie ongeldig.

VERVANGING VAN DE OVENLAMP

(Niet bedekt door de garantie van dit apparaat.)

De oven is van een lamp met de volgende kenmerken voorzien: 15 W of 25 W, 300^ en soit E-14

LET OP: Haal de stekker van het apparaat uit het stopcontact, maak de deur van de oven los (zoals hiervoor beschreven), evenals de roosters van de oven.

Draai de glazen beschermkap gegen de wijzers van de klok los om ze weg te nemen. Fig. 9 (A)

Draai de oude lamp los en gooi ze weg in een milieuvriendelijke plaats; verrang ze door een neue lamp van de in de Technische Gegevens aangegevene type en monteer de beschemkap terug.

AANMERKING - De glazen kap kan heel vast zitten en dus kunt U een klem nodig hebben om ze los te make.

ZORG EN VERVANGING VAN DE KATALYTISCHE BEKLEDING

(Als de bekleding is gemonteerd, worden het Niet door de garantie van het apparatusaat bedekt).

Om de bekleding "altijd schoon" te houden, moet de oven mon. tot 200^ worden verwarmd als er sterke vlekken zijn, om te vermijden, dat ze permanent worden.

Indien de bekleding zwaart en glanzend worden, moet ze door een neue bekleding worden verrangen. Neem alle interne toebehoren om de verranging van de bekleding gemakkelijker te make.

De neue bekledingen können in de Onderdeelafdeling van de fabricant worden gekocht (zie gegevens in de hinterplat). Geef de referentienummer van het soort product dat in de na-amplaat worden beschreiben en/of de apparaatnummer in Uw bestelling aan.

TECHNISCHE GEGEVENS

BINNENAFMETINGEN

Hoopte:340mm

Breedte: 440 mm

Diepte: 390 mm

Nuttige inhoud: 59 liters

13A (tweepolige automatische schakelaar met beschemnde stopcontact, 3 mm aufstand:tussen contacten)

VERMOGENSGEBRUIK

Bodemweerstand: 1,30 kW

Plafondweerstand: 0.90 kW

Ventilatorweerstand: 2,30 kW

Grillweerstand: 1,35 kW

Toevoersnoer:

3x1,5mm2 soort H07RN-F

Ovenlampje:

15 W - 25 W / 300°C schroef soort E-14

De fabricant neemt geen veraantwordelijkheid op zich voor menselijke of zakelijkke schaden die door eenunjuste installmentatie van het apparatusaat worden veroorzaakt.

De fabricant behoudt zich hetrecht om, zonder voorafgaande kennisgeving, allerlei wijzingen aan zijn Produkten toe te passen, die hij als nodig en nuttig beschouwdt.

INSTRUÇOES PARA O UTENTE

jijzaiall gdsuaalccgall jieo Jia

ai + 1 = 12 · ( ai - 12) ^2 + b_i

1

（ooll）aall aalll

（）

gJU Juaa

aI 15

001 000

aann jgjll

y
