Tipo di prodotto	Forno da incasso
Marca	CATA
Modello	CDP 780 AS BK
Dimensioni (L x P)	440 mm x 390 mm
Volume utile	59 litri
Tensione nominale	220-240 V ~ 50 Hz
Potenza massima	2,30 kW (resistenza ventilatore)
Potenza resistenza base	1,30 kW
Potenza resistenza soffitto	0,90 kW
Potenza resistenza grill	1,35 kW
Tipo di lampadina	15-25 W, 300 °C, E-14
Modalità di cottura	Convezione, elemento superiore, inferiore, circolare con ventilatore, grill, maxi-grill, grill ventilato, scongelamento
Temporizzatore	Elettronico 6 tasti (cottura automatica, semi-automatica, timer)
Termostato	50 °C - 250 °C
Numero di griglie	4 livelli di guida
Accessori forniti	Griglia, leccarda, viti e coperchi di fissaggio
Materiale della porta	Vetro (smontabile per pulizia)
Pulizia	Panno morbido e acqua saponata o ammoniaca diluita; non abrasivi
Installazione	Da persona qualificata, messa a terra obbligatoria
Classe elettrica	Classe I
Rivestimenti catalitici	Disponibili come optional, non coperti da garanzia

Domande frequenti - CDP 780 AS BK CATA

Come utilizzare il forno per la prima volta?

Prima del primo utilizzo, pulire l'interno con acqua tiepida e sapone non abrasivo. Quindi, scaldare il forno vuoto alla temperatura massima per circa 20 minuti per eliminare i residui di fabbricazione. Potrebbe verificarsi odore o fumo: arieggiare il locale.

Come programmare una cottura automatica con il temporizzatore elettronico?

Premere il tasto durata e impostare il tempo di cottura. Premere il tasto fine e impostare l'ora di fine. Selezionare la temperatura e la modalità di cottura. Il simbolo AUTO viene visualizzato. Il forno si spegne automaticamente all'ora programmata.

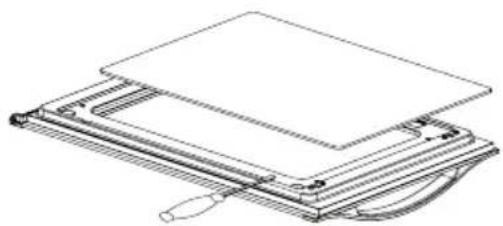

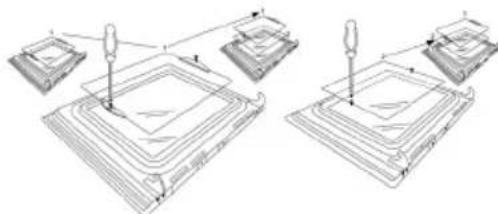

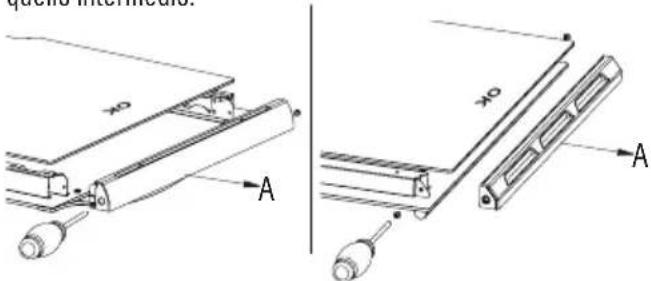

Come pulire il vetro interno della porta?

Il vetro interno può essere smontato. A seconda del tipo di porta (A, B1/B2 o C), rimuovere le viti di fissaggio o fare leva con un cacciavite. Pulire con un panno morbido e acqua saponata, senza prodotti abrasivi. Rimontare verificando che il vetro sia ben incastrato.

Come rimuovere la porta del forno per facilitare la pulizia?

Per le porte di tipo A/B2, alzare il bullone mobile delle cerniere, chiudere la porta a metà corsa, quindi sollevarla per sganciarla. Per il tipo B1, aprire completamente, alzare le alette mobili, quindi rimuovere. Per il tipo C, smontare le cerniere con un cacciavite. Attenzione: non immergere la porta in acqua.

Quale lampadina utilizzare per il forno e come sostituirla?

Utilizzare una lampadina da 15-25 W, 300°C, a vite E-14. Scollegare l'apparecchio, rimuovere la porta e le griglie, quindi svitare il protettore in vetro (girare in senso antiorario). Sostituire la lampadina e rimontare il protettore.

Perché il simbolo AUTO lampeggia sul display?

Il lampeggio di AUTO indica un errore di programmazione. Per annullare, premere il tasto di durata e azzerare il display. Quindi, riprogrammare la cottura correttamente.

Come utilizzare la funzione grill?

Posizionare gli alimenti sulla griglia al livello più alto e la leccarda al livello più basso. Selezionare la modalità grill (WIDE GRILL o MAXI-GRIL). Per carni spesse, girarle a metà cottura. I tempi di cottura variano a seconda dell'alimento (ad esempio, 4-6 minuti per carni sottili).

Quali sono le precauzioni di sicurezza da rispettare?

Non lasciare olio caldo incustodito, non utilizzare carta di alluminio sul fondo, tenere i bambini lontani durante l'uso. Aprire la porta con cautela per evitare ustioni da vapore. Scollegare l'apparecchio prima di qualsiasi pulizia.

Come regolare il segnale acustico del timer?

Assicurarsi che il temporizzatore sia in modalità manuale. Premere e tenere premuto il tasto del timer per ascoltare il tono corrente. Rilasciare e premere nuovamente per passare al tono successivo (basso, medio, alto). Scegliere il tono desiderato.

Cosa fare in caso di interruzione di corrente durante la cottura programmata?

Un'interruzione di corrente annulla tutte le impostazioni, compresa l'ora. Al ripristino, tre zeri lampeggiano. È necessario riprogrammare l'orologio e qualsiasi cottura programmata. Il forno non riprenderà automaticamente la cottura.

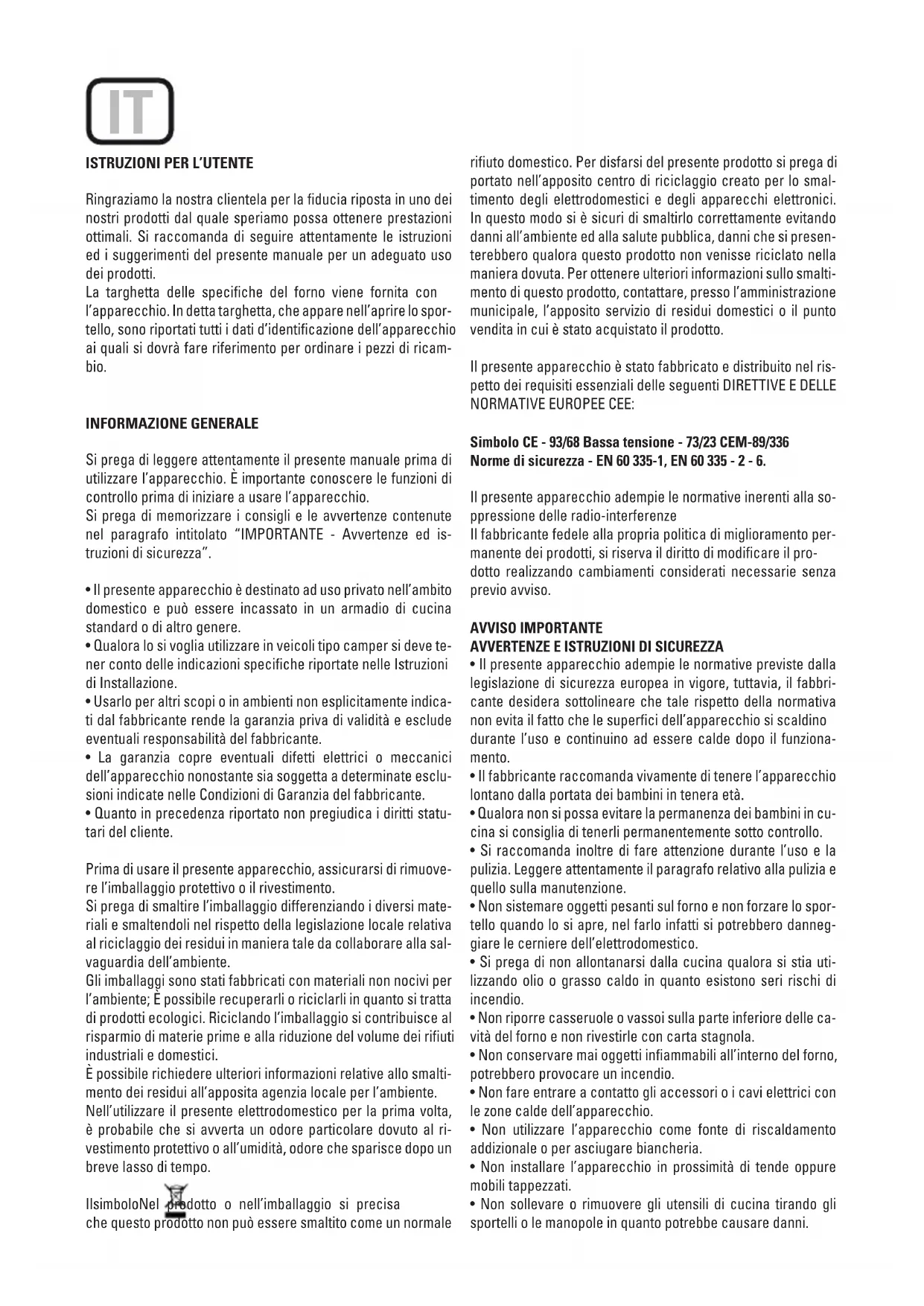

MANUALE UTENTE CDP 780 AS BK CATA

Istruzioni d'uso e manutenzione per fornì ad incasso

NL

Ringraziamo la nostra clientela per la fiducia riposta in uno dei nostri prodotti dal quale speriamo possa ottenere prestazioni ottimali. Si raccomanda di seguire attendamente le istruzioni ed i suggerimenti del presente manuale per un adeguato uso dei prodotti.

La targhetta delle specifiche del forno sono fornita con l'apparecchio. In detta targhetta, che appare nell'aprirlo sportello, sono riportati tutti i dati d'identificazione dell'apparecchio ai quali si dovrarefare riferimento per ordinare i pezzi di ricambio.

INFORMAZIONEGENERALE

Si prega di leggere attendamente il presente manuale prima di utilizzato l'apparecchio. è importante conoscere le funzioni di controllo prima di iniziare a usare l'apparecchio.

Si prega di memorizzare i consigli e le awertenze contenate nel paragrafo intitolato "IMPORTANT - Avvertenze ed istruzioni di sicurezza".

• Il presente apparecchio è destinato ad uso privato nell'ambito domestico e più essere incassato in un armadio di cucina standard o di altri genere.
• Qualora lo si voglia utilizzato in veicoli tipo camper si deve tener conto delleindicazioni specifiche riportate nelle Istruzioni di Installazione.
• Usarlo per altri scopi o in ambienti non escludamente indicati dal fabbricante rende la garanzia priva di validità e exclude eventuali responsabilità del fabbricante.
• La garanzia copre eventuali difetti elettrici o meccanici dell'apparecchio nonostante sua soggetta a determinate escludioni indicate nelle Condizioni di Garanzia del fabbricante.
• Quanto in precedenza riportato non pregiudica i diritti statutari del cliente.

Prima di usare il presente apparecchio, assicurarsi di rimuovere l'imballaggio protettivo o il rivestimento.

Si prega di smaltire l'imballaggio differenziaro i diversi materiali e smaltendoli nel rispetto della legislazione locale relativa al ricericlaggio dei residiui in maniera tale da collaborare alla salvaguardia dell'ambiente.

Gli imballaggi sono stati fabbricati con materiali non nocivi per l'ambiente; E possibile recuperarli o riciclarli in quanto si tratta di prodotti ecologici. Riciclando l'imballaggio si contribuisce al risparmio di materie prime e alla riduzione del volume dei rifiuti industriali e domestici.

É possibile richiedere ulteriori informazioni relative allo smaltimento dei residui all'apposita agenza locale per l'ambiente.

Nell'utilizzato il presente elettrodomestico per la prima volta, è probabile che si avverte un odore particolare dovuto al rivestimento protettivo o all'umidità, odore che sparisce快来 un breve lasso di tempo.

IlsimboloNel prodotto o nell'imballaggio si precise che questo prodotto non può essere smaltito come un normale

rifiuto domestico. Per disfarsi del presente prodotto si prega di portato nell'apposto centro di riciclaggio createo per lo smaltimento degli elettrodomestici e degli appearecchi elettronici. In quello modo si è sicuri di smaltirlo correttamente evitando anni all'ambiente ed alla salute pubblica, danni che si presenterebbero qualora questo prodotto non venisse riciclato nella maniera dovuta. Per ottenere ulteriori informazioni sullo smaltimento di quello prodotto, contattare, presso l'amministrazione municipale, l'apposto servizio di residui domestici o il punto vendita in cui è stato acquistato il prodotto.

Il presente apparecchio è stato fabbricato e distribuito nel rispetto dei requisiti essentiali delle seguenti DIRITTIVE E DELLE NORMATIVE EUROPEE CEE:

Simbolo CE - 93/68 Bassa tensione - 73/23 CEM-89/336

Norme di sicurezza - EN 60 335-1, EN 60 335 - 2 - 6.

Il presente apparecchio adempie le normative inerenti alla soppressione delle radio-interferenze

Il fabricante fedele alla propria politica di miglioramento permanente dei prodotti, si riserva il diritto di modificare il prodotto realizzando cambiamenti considerati necessarie nella previo avviso.

AVVISO IMPORTANTE

AVVERTENZE E ISTRUZIONI DI SICUREZZA

• Il presente apparecchio adempie le normative previste nella legislazione di sicurezza europea in vigore, tuttavia, il fabbricante desidera sottolineare che tale rispetto della normativa non evita il fatto che le superfici dell'apparecchio si scaldino durante l'uso e continuino ad essere calde dopo il funzionamento.
• Il fabbricante raccomanda vivamente di tenere l'apparecchio lontano alla portata dei bambini in tenera età.
• Qualora non si possa evitare la permanenza dei bambini in cucina si consiglia di tenerli permanentemente quello controlo.
• Si raccomanda inoltre di fare attenzione durante l'uso e la pulizia. Leggere attentamente il paragrafo relativivo alla pulizia e quello sulla manutenzione.
• Non sistemare oggetti pesanti sul forno e non forzare lo sportello quando lo si apré, nel farlo infatti si potrebbero danneggiare le cerniere dell'elettrodomestico.
• Si prega di non allontanarsi alla cucina qualora si stia utilizzando olio o grasso caldo in quanto esistono seri rischi di incendio.
• Non ripore casseruole o vassoi sulla parte inferiore delle cavità del forno e non rivestirle con carta stagnola.
• Non conservare mai oggetti infiammabili all'interno del forno, potrebbero provocare un incendio.
• Nonfare entrare a contatto gli accessori o i cavi elettrici con le zone calde dell'apparecchio.
• Non utilizzato l'apparecchio come fonte di riscaldamento addizionale o per asciugare biancheria.
• Non installare l'apparecchio in prossimità di tende oppure mobili tappezzati.

• Non sollevare o rimuovere gli utensili di cucina tirando gli sportelli o le manopole in quanto potrebbe causare danni.

• Se la guarnizione del forno è molto sporca lo sportello non chiude bene quando il forno è in funzione. Le parti frontali dei mobili vicini si potrebbero danneggiare. Mantenere pulita la guarnizione del forno.

• Durante l'uso l'apparecchio si scalda. Si devono prendere le dovute precauzioni per evitare di toccare gli elementi scaldanti che si trovano all'interno delorno.
• Apriere ilorno con cura. Puo fuoriuscire del vapore caldo e provocare bruciature a chi vi si trovva vicino.
• Non gettare acqua all'interno delorno molto caldo. Puo daneggiare lo smalto.
• Il presente apparecchio lo deve installare correttamente una persona qualificata attenendosi strettamente alle istruzioni del fabbricante.
• Il fabbricante declina agli responsabilità derivante da danni personali o materiali causati dall'uso non corretto o da un impianto non a norma.
• Durante l'uso si genera calore, vapore ed umidità. Evitare danni personali ed assicurarsi che la cucina sia adeguatamente ventilata. Se si utilizza in maniera prolongata, cui essere necessaria una ventilazione addizionale- rivolgersi ad un installmente qualificato se si hanno dei dubbi sul volume necessario.

ISTRUZIONI PER L'USO

Questo manuale dell'utente si deve conservare per future consulazioni e l'uso da parte di persona che non conoscono l'apparecchio.

Prima di usare il forno, pulirne a fondo l'interno con detergente non abrasivo e acqua tiepida. Introduire la griglia vassoio e il vassoio nelle loro apposite guide. Una volta terminata l'operazione, portare il forno alla temperatura massima per 20 minuti circa per eliminare eventuali resti di grasso,olio o resine di fabbrica che potrebbero causare odori sgradevoli durante la cottura.

ATTENZIONE: Durante la prima cottura potrebbe fuoriuscire un po'di fumo o si potrebbero notare odori sgradevoli. In tal caso ventilare la stanza adeguatamente finché si finisce di usare l'apparecchio.

Una volta realizzata esta simplice operazione, il forno è pronto per la prima cottura.

Il presente apparetcchio èatto esclusivamente per uso domestico.

Utilizzare ilorno soltanto per cucinare alimenti.

USO DEL FORNO

Ilorno dispone di controllo termostatico che va dai 50^ e/o 250^ . Scegliere la temperatura desiderata. La spia luminosa del termostato si accende e si spegne perindicare il controlo di temperatura durante il funzionamento.

La modalità di cottura desiderata si selezione usando il pulsante di controllo multifunzionale. Le funzioni che si possono selezionare sono le seguenti:

A. LUCE DEL FORNO. Automatica quando si selezione la modalità di cottura per tutti i modelli. La luce del fornor rimane accesa quando si usa il fornso.

B. TIPO DI CONVEZIONE. Modalità di cottura tradizionale con calore delle resistenze superiori ed inferiori.
C. MODALITA RESISTENZA SUPERiore. Si usa per la cottura delicata, dorare o conservare in caldo le vivande.
D. MODALITA DI RESISTENZA INFERiore. Si usa per la cottura a fuoco lento e per scaldare le vivande.
E. MODALITA DI RESISTENZA CIRCOLARE CON VENTILAZIONE.

Modalità di riscaldamento uniforme con ventilazione che consente di cucinare svariati piatti allo stesso tempo su diversi livelli.

F. MODALITA DI RESISTENZA INFERIORI CON VENTILAZIONE. Modalità di riscaldamento per semi-convezione con la resistenza inferiore per piatti delicati.
G. TIPO DI CONVEZIONE CON VENTILAZIONE. Modalità di riscaldamento per convenzione con le resistenze superiore inferiori per una cottura uniforme.

H. MODALITA GRILL. Per gratinare e dorare gli alimenti.
I. MAXI-GRILL. La stessa modalità della posizione precedente, perché la resistenza del grill offre una zona più ampia per cucinare.
J. MODALITA DI GRILL CON VENTILAZIONE. Offre una doratura veloce perché gli alimenti non si asciughino. Nel caso di cottura con ventilazione forzata, questa è la funzione più efficente a livello energetico.

K. MODALITA SCONGELAMENTO.

La ventilazione funziona alla core per ridurre il tempo di scongelamento degli alimenti congelati.

CONSIGLI PRATICI

• Prima di cucinare, assicurarsi di rimuovere dalorno tutti gli accessori non utilizzati.
• Riscaldare previamente il forn o portandolo alla temperatura di cottura prima di uso.
• Collocare i vassoi di cottura al centro del forno e lasciare degli spazi tra uno e l'alto perché circoli l'aria.
• Non riempire il vassoio eccessivamente per preparare una deliziosa torta di frutta. Il succo della frutta che gocciola dal vassoio produce delle macchie che sono difficili da eliminare.

• Non introdurre vassoi nella base del forno e non rivestirlo con carta stagnola. Potrebbe create accumulazione termica. I tempi di cottura e di arrosto non coincidono e potrebbero danneggiare lo smalto

• Si consiglia di aprire lo sportello il meno possibile per controllare gli alimenti (la spia delorno rimane accesa durante la cottura).

• Fare attentione nell'aprirlo sportello per evitare il contatto con i pezzi caldi ed il vapore.

ISTRUZIONI PER LA COTTURA

Consultare l'informazione riportata sulla confazione degli alimenti per sapere le temperature ed i tempi di cottura. Una volta che si ha una certa dimestichezza con il rendimento dell'apparecchio, si possonoambiare le temperature ed i tempi per adattarli ai propri gusti personali.

Verificare se gli alimenti congelati si scongelano a fondo prima di cuocerli, a meno che leindicazioni sino diverse.

Tipodi alimento Temp. °C Guide Tempo di cottura in minuti Consigliato Personale

Dolci su stampi con pasta liquida Torte o pasticceria salata 175 2 55-65 Torta sublime 175 3 60-70

Dolci di pasta frolla su stampi Base di torte 200 3 08-10 Base di torta con ricotta 200 3 25-35 Base di torta con frutta 200 3 25-35

Dolci con pasta lievitata su stampi Base per torte 180 3 30-45 Pane morbido 1kg di farina 200 3 25-35

Dolcetti Pasta frolla 200 3 10-15 Pasta per frittelle 200 2 35-45 Pasta per biscotti 200 3 15-20 Lasagne 225 2 40-50

Carni (Tempo di cottura in base a agli cm. di spessore Arrostodiluna cottura 200 2 120-150 Arrostodbreve cottura 200 2 60-90 Polpette 200 2 30-40

Pollame Anatra 1 1/2 kg 200 2 120-180 Oca 3 kg 200 2 150-210 Pollo arrosto 200 2 60-90 Tacchino 5Kg 175 2 240-260

Cacciatione Lepre 200 2 60-90 Coscia capriolo 200 2 90-150 Coscia di cervo 175 2 90-180

Verdure Patate alorno 220 2 30-40 Pudding di verdure cotte 200 2 40-50

Pesce Trotta 200 2 40-50 Pagello 200 2 40-50 Pizza 240 3 10-20

Grill Cotolette 4 8-12 Salsicce 4 10-12 Pollo allo spiedo 2 25-35 Arrostodvitello allo spiedo 0,6Kg 50-60

• Il numero di guide si riferisce a quello più basso (escludo l'appoggio sulla base del forno dove il vassoio non si può intro-durre)

I DATI RIOPTATI IN PRECEDENZA SONO INDICATIVI PERCHÉ LA MODALITA ED IL TEMPO DI COTTURA VARIANO IN BASE ALLA QUANTITA E LA QUALITA DEGLI ALIMENTI.

COMESIUSAILGRILL

Collocare gli alimenti che si desidera dorare nella griglia vassoio oppure in una pirofila dai bordi molto bassi. La griglia vassoio si deve collocare nella posizione più alta, quando il vassoio per raccogliere il grasso verràosto nella posizione più bassa. Attivare la resistenza grill nella posizione del selettore nei fornì ventilati, o nella posizione, del selettore in fornì multi-funzione.

In base al tipo di alimento (Carni, pesci, pollame ecc.) Sara necessario girare gli alimenti per poter esporre le due parti ai raggi infrarossi del grill. A mero titolo orientativo, indichiamo alcuni tempi di cottura:

Alimenti al Grill	Tempo di cottura in minuti Consigliato
Carni basse o sottili	4-6
Cari normali	5-8
Pesce senza squame	8-10
Pesce (per es. Trotta, salmone)	12-15
Salsicce	10-12
Panini	2-5

AVVERTENZE

• Non usare carta stagnola per rivestire il vassoio del grill o per scaldare.
  Non avvolgere gli alimenti con la carta stagnola e non ripori al di fatto del grill - Il gran potere riflettente dell'alluminio potrebbe danneggiare la resistenza del grill.

USO DEL TIMER ELETTRONICO A 6 POSIZIONI

Descrizione delle funzioni delle posizioni:

Allarme

Cottura con funzione automatica (durata)

Fine tempo cottura (tempo finale)

Funzionamento manual

Numeri di riduzione in tutti i programmi

Numeri di aumento in tutti i programmi

Significato dei symboli illuminati:

Si indica che si sta realizando una cottura programmata oppure si è in posizione manuale.

Spia acustica programmata.

Piu "AUTO" (Entrambe intermittenti): Errore di programmazione.

AUTO: PROGRAMMA AUTOMATICO

(Intermittente): Programmatore in posizione automatica, però non programmato o finalizzazione dello stesso.

(Illuminazione fissa): Programmatore in posizione automatica e programmato.

Nessun symbolo illuminato, ad eccezione dei numeri dell'orologio indica che esiste un tempo di attesa programmato.

Funzioni del programmatatore:

Orologio display con individazione delle 24 ore.

Spia acustica (Massimo 23 ore e 59 minuti).

Programmazione automatica (inizio e fine della cottura).

Programmazione semi-automatica (soltanto inizio o fine cotura.

Il timer funziona sostanto quando l'apparecchio è collegato alla rete elettrica.

Orologio elettronico

Subito dopo il collegamento (anche dopo un eventuale black out) appariranno tre cîfre intermittenti nel display.

Per inseire l'ora esatta è necessario premere contemporaneamente + ed ALLO STESSO TEMPO uno dei pulsanti o, + sono ad arrivare all'ora esatta. Esiste un ritardo di accettazione di 5 secondi durante il quale non si deve toccare alcun pulsante.

La velocità di cambiamento dell'indicatore aumento notevolmente alcuni secondi dopo aver iniziato la pressione sui pulsanti e.

Cottura manuale

(Senza uso del programmatore)

Per usare il forno除去l'aiuto del programmatore,eneecessario cancellare l'indicazione «AUTO» intermittente,per farlo si deve premere il pulsante

Se l'indicatore «AUTO» è fisso (fatto che indica che il forno è programmato) bisogna cancellare previamente il programma premendo e portando l'indicatore a 0.

Cottura automatica.

(Inizio e fine cottura)

1) Programmare il tempo di durata della cottura eseguingo le seguenti operazioni.

2) Programmare l'ora di finalizzazione della cottura nel segunte modo.

3) Selezionare la temperatura e la funzione desiderata atraverso i pulsanti del termostato e del selettore.

Una volta realizze queste operazioni, apparirà il symbolo «AUTO» fisso nell'indicatore, che indica che il forno è stato programmato.

Esempio pratico:

Desideriamo realizzare una cottura di 45 minuti e che esta termini alle 14,00 h.

• Premendo indichiamo 0.45 nell'indicatore.
• Premendo indichiamo 14.00 nell'indicatore.

dopo queste operazioni riappare l'ora attuale nell'indicatore edanche il symbolo «AUTO» che indica che la nostra programmazione è corretta ed è stata memorizzata.

Alle 13.15 h. (14.00 h. meno 45 minuti), il fornso si metterà in funzione automaticamente, e durante la cottura appaiono i simbo! li e AUTO»

Alle 13.15 h. si arresta automaticamente la cottura, suona il segnale acustico intermittente. Lo si blocca premendo.

Cottura semi automatica

A. Programmazione del tempo di durata della cottura

Stabilire il tempo di cottura scelto con il pulsante e determinare l'ora di durata.

Inizia immediatamente la cottura ed appaiano nell'indicatore i symboli «AUTO» e Trascorso il tempo programmatico si interrompe la cottura e sua ona il segnale acustico intermittente.

Per arrestarlo seguire i passi indicati in precedenza.

B. Programmazione dell'ora di fine cottura

Stabilire l'ora di fine cottura scelta con il pulsante e determinare l'ora di finalizzazione. Inizia immediamente la cottura ed appaiono nell'indicatore i symboli «AUTO»e. Quando arrivata l'ora stabilita di fine di cottura, si interrompe la cottura e sua il segnale acustico intermittente. Per arrestarlo seguire i passi indicati in precedenza.

E possible visualizzare lo stato della programmazione premendo il pulsante corrispondente. E possible inoltre annullare la programmazione premendo e portando l'indicatore a zero.

Premendo in seguito si predispone ilorno per il funzionamento manuale.

Spia elettronica

Il «timer» non è altri che una spia acustica che può essere regolata per un periodo massimo di 23 ore 59 minuti. Per regolare il tempo, utilizzato il pulsante e allo stesso tempo (+) o (-) finché apparente nel quadrante il tempo desiderato. Una volta regolato sul quadrante riappare l'ora dell'orologio assieme al symbolo . Il conto alla rovescia inizia immediatamente e si può visualizzareattraverso l'indicatore in qualunque momento, premendo semplicitamente il pulsante. Quando scade il tempo, si spegne il symbolo ed entra in funzione un segnale acustico intermittente che si può arrestare premendo il pulsante L'allarme non controllinga nessuna delle funzioni delorno.

AVVERTENZE

• Se si commette un erreore nella regolazione, si indica mediate un segnale acustico e lampeggia "AUTO". Cancellare la regolazione premendo il pulsante , poi riprogrammare perrettificarlo.
• Il segnale acustico emesso alla fine di un programma continua per sette minuti a meno che si cancelli premendo il pulsante. Trascorsi sette minuti continua a lampeggiare il symbolo "AUTO".
• Il segnale acustico dispone di tre regolazioni di tonalità, bassa, media e alta. Per regolare la tonalità, verificare se il timer si trova in modalità manuale, poi premere il pulsante per alcuni secondi per sentire la tonalità selezionata. Nel lasciar andare il pulsante, premere di nuovo e tenere premuto si selezione un'altra tonalità. Ripetere il procedimento precedente sono a scegliere la tonalità desiderata.

ATTENZIONE! Eventuali black out cancellano le funzioni programmate, orologio compreso. Quando si ripristina la somministrazione di corrente elettrica appaiano tre zeri intermittenti e si cui lo programmare nuovamente.

USO DEL TIMER MECCANICO

Dopo aver riportato i pulsanti del termostato nelle posizioni desiderate, girare il pulsante in senso orario fino ad arrivare alla posizione massima, e poi girare in senso contrario fino a stabilire il tempo desiderato; al termine di tale operazione sua non cicalino Avvisa soltanto al termine del tempo trascorso, ma non interrompe mai la funzione in corso.

PULIZIA DELL'APPARECCHIO

IMPORTANT

Come precauzione di sicurezza, prima di iniziare eventuali operazioni di pulizia del forno staccare la presa di corrente o staccare la linea di alimentazione dell'apparecchio.

La pulizia delorno privo di pannelli di auto-pulizia deve essere realizzata dopo l'uso, quando è spento ma ancora tiepido, non caldo, in maniera tale che lo strato di grasso prodotto dai vapori della cottura sulle pareti sia ancora facile da rimuovere, inoltrile gli schizzi di grasso non hanno ancora uno spessoreecessivamente duro e consistente. Rimuovere i supporti laterali cromati; Sollevare la parte anteriore per staccarli della parete e estrarli dai fori posteriori Pulire il fornso con un panno morbido imbevuto con una soluzione diluita di ammoniaca; Sciacquare ed asciugare. Se rimanessero ancora macchie oppure schizzi, porre sulla base un panno umido imbevuto di ammoniaca,

chiudere lo sportello e, trascorse alcune ore, lavare il forn o con acqua calda e detergente liquido, sciacquare ed asciugare con cura. Per pulire le parti esterne in metallo brillante, usare un panno morbido con acqua e detergente; non bisogna usare mai prodotti in polvere che contengano particelle abrasive.

Si prega inoltre di evitare l'uso di sostanje acide o alcaline (succo di limone, aceto, sale, pomodori, ecc.). Evitare l'uso di prodotti a base di cloro, acidi o abrasivi specialmente per la pulizia delle pareti smaltate. Non usare neanche lana d'acciaio grossa o utensili duri, potrebbero danneggiare le rifiniture superficiali.

Non utilizzare pulitrici ad alta pressione né apparecchi a vapore per pulire ilorno.

Normalmente, passare un panno morbido umido con detergente caldo è sufficiente, ma per le macchie persistenti si consiglia quando segue:

PEZZI SMALTATI VETRIFICATI

Utilizzare sostanto pulitrici consigliate per questo tipo di materiale - evitare i prodotti a base di cloruro come la candeggina.

VETRO DELLO SPORTELLO

Non usare prodotti abrasivi, che potrebbero danneggiarlo. Tenere presente che eventuali graffiature sulla superficie di vetro potrebbero causare guasti pericolosi.

Per agevolare la pulizia, si può estrarre il vetro interno dello sportello. Di seguito si dettaglia la procedura di smontaggio del vetro, da applicare con i tre tipi di sportello esistenti.

Sportello del Tipo A

Una volta totle le viti di fissaggio del vetro ubicato sul lato interno dello sportello, estrarre quest'ultimo facendo molta attenzione. Nei modelli muniti di tre vetri è possible estrarre ancche quello intermediio. La procedura sare la stessa descritta in precedenza.

Una volta totle le viti di fissaggio del supporto superiore del vetro, tirare quest'ultimo verso la direzione "A", finché si postra estrarlo. Nei modelli a tre vetri è possibile estrarreanche quello intermedio.

Fare leva leggermente con un cacciavite piatto, mettendolo nella scanalatura come在哪 l'illustrazione.

Quando si monta di nuovo, si dovrà verificare che il vetro sia posizionato correttamente nell'incavo esistente fra lo sportello e il suo contorno.

COME ESTRARRE LO SPORTELLO DAL FORNO

Per agevolare la pulizia all'internalo del forno, si potrare estrarre lo sportello. Di seguito si dettaglia la procedura di smontaggio del vetro, da applicare con i tre tipi di sportello esistenti.

Le cerniere "A" sono munite di perni mobili "B".

Sollevando il perno "B", la cerniera esce dal suo alloggiamento.

Di seguito, chiudere lo sportello fino a raggiungere la posizione intermedia.

A Anything's sollevare lo sportello ed estrarlo, facendolo scivolare verso l'esterno; per eseguire I'operazione si dovranno afferrare i lati del medesimo vicino alle cerniere.

Per montare di nuovo lo sportello, innanzitutto si dovrannofare scivolare le cerniere dentro le scanalature. Di seguito, après completeness lo sportello.

Non dimenticare di far ruotare i due perni mobili "B"utilizzati per fissare le due cerniere prima di chiudere lo sportello (Fig. 3).

AVVISO

• Fare attenzione a nontogliere ilsystema di bloccaggio delle cerniere nelle si estrae lo sportello, visto che il mecanismo della cernierafarebbe ritorno in maniera brusca.
• E assolutamente proibito immergere lo sportello in acqua.

Sportello del Tipo B1

Aprière lo sportello del tutto, fino a raggiungere la posizione "D".

Sollevare i due anelli mobili "A" delle cerniere fino a sostener il punto "B".

Di seguito, chiudere lo sportello fino alla posizione intermedia.

Sollevare lo sportello ed estrarlo facendolo scivolare verso l'esterno; per eseguire I'operazione si dovranno afferrare i lati del medesimo vicino alle cerniere.

Per montare di nuovo lo sportello, innanzitutto si dovranno fare scivolare le cerniere dentro le scanalature. Di seguito, après completeness lo sportello.

Non dimenticare di far ruotare i due anelli mobili "A"utilizzati per fissare le due cerniere prima di chiudere lo sportello

(Fig. X).

AVVISO

• Fare attenzione a non togliere ilsystema di bloccaggio delle cerniere nelle si estrae lo sportello, visto che il meccanismo della cernierafarebbe ritorno in maniera brusca.
• E assolutamente proibito immergere lo sportello in acqua.

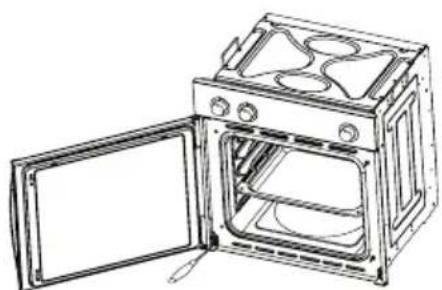

Servendosi di un cacciavite adatto, togliere la cerniera inferiore alla parte fissata al forno.

Di seguito, togliere la cerniera superiore dal suo alloggiamento ed estrarre lo sportello.

Per montare di nuovo lo sportello, eseguire l'operazione al contrario.

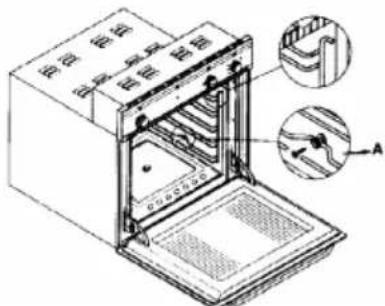

Accessor in dotazione con ilorno (Fig.4)

Il fornò potra essere dotato di guide laterali che vanno fissate alla parete del medesimo. Inserire in codesto guide laterali le griglie e il vassoio di seriè. Di seguito, si specifica la procedura di smontaggio delle guide da applicare con i due tipi esistenti.

Griglia del Tipo 1 Per estrarre le guide laterali, sare sufficiente esercitare una leggera pressione verso il basso sul punto A.

Griglia del Tipo 2
Per estrarre le guide laterali, si dovrà togliere la vite adoperando un cacciavite adeguato; spostare verso l'alto la griglia finché verrà rilasciata.

ISTRUZIONI PER L'INSTALLAZIONE

Il presente apparetcchio deve essere installato da una persona competente, ai sensi delle attuali normative di sicurezza del RU riportate di seguito oppure nelle equivalenti della Normativa Europea:

Disposizioni urbanistiche (pubblicate dal dipartimento dell'ambiente).

Normative urbanistiche (pubblicate dal dipartimento di sviluppo della Scozia).

Disposizioni di cablaggio IEE.

Elettricità nelle disposizioni del lavoro.

Quando si rimuove I'imballaggio verificare che vi siano i seguenti pezzi:

• Manuale di Istruzioni ed installmente
• griglia da forno
• 1 vassoio
  Viti e tapini per fissare l'apparecchio nell'alloggio

COLLOCAZIONE DELL'APPARECCHIO (vedere la Fig. 5)

Questi apparentechi apparpengono alla Tipologia I. Il collegamento a terra è obblatorio ai sensi di legge. Il fab-

bricante non si assume alcuna responsabilità qualora non si rispetto ino le normative contro gli infortuni domestici.

IMPORTANT

Il mobile o l'armadio adiacente ed i materiali utilizzati durante l'installazione devono essere resistentiagli augenti di temperatura minima di 85^ rispetto alla temperatura ambiente durante I'uso dell'apparecchio.

Alcuni tipi di mobili da cucina in vinile o laminati sono particolarmente propensi a riportare danni, come per esempio lo scolorimento causato spesso da temperature inferiori a quella indicate. Se l'apparecchio viene installato alla rispetto detto limite di temperatura o viene collocato a meno di 4 mm dagli armadi adiacenti, la responsabilità sare del proprietario.

AVVERTENZE PER L'INSTALLAZIONE

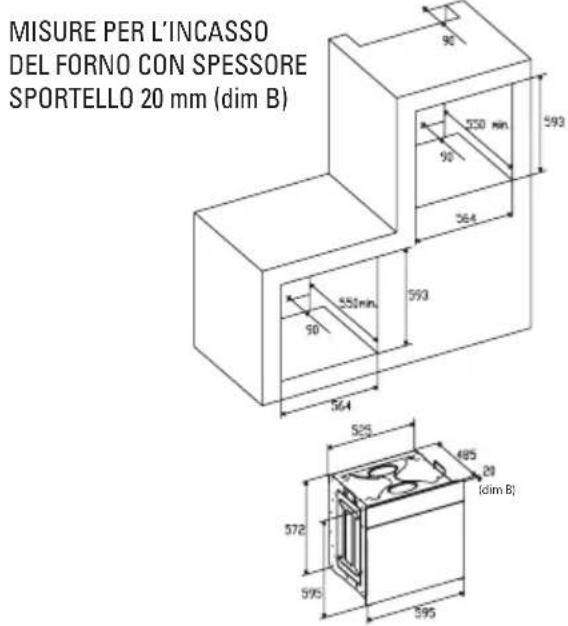

1. Il fornò delve essere installato in uno spazio standard di 600 mm, come si indica nella Fig. 5, sia al di fatto di un piano cottura che in una colonna.
2. Nell'insere ilorno in una colonna è indispensable, per assicurare una ventilazione sufficiente, estrarre il pannello posteriori del mobile e lasciare una aperture di almeno 85-90mm come indicato nella Fig. 5.
3. Verificare che il fornso sia stato fissato in maniera sicura nell'apposto vano. Il fissaggio del fornso nell'armadio si realizzza con 4 viti "A" Fig. 5. Una in agli angolo della cornice dello sportello del fornso.

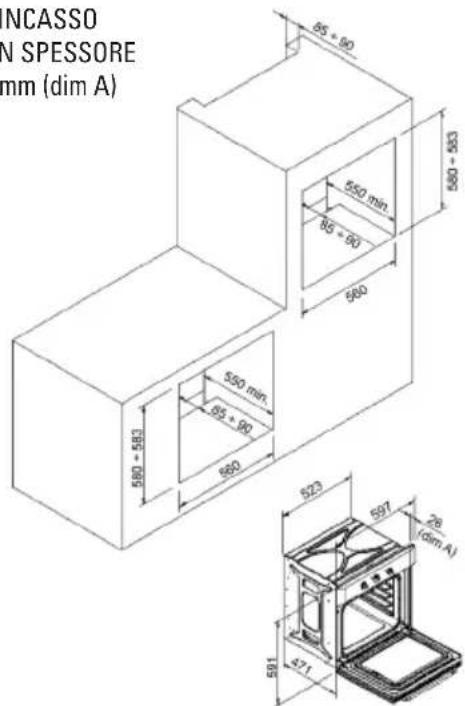

Fig. 5: Distanze di installatione per forn i elettrici simplici di 60 cm di ampiezza (la forma della parte superiore cuiare) e l'incasso nell'armadio.

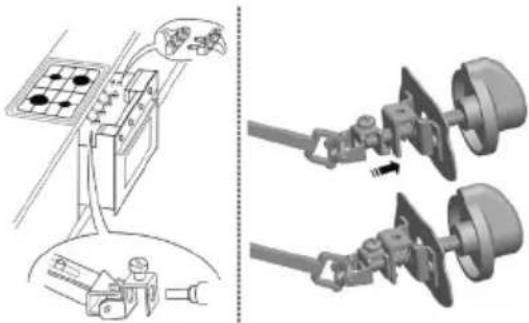

1. Qualora si tratti di fornì polivalenti installare i cardini come si osserva nella figura n°6.

A. La guida di supporto si deve rimuovere
B. Distanziamento di 75-90 mm tra la parete e la parte posteriore dello scaffale di supporto e la base dell'armadio
C. Battiscopa
D. Parte frontale del falso cassetto da montare

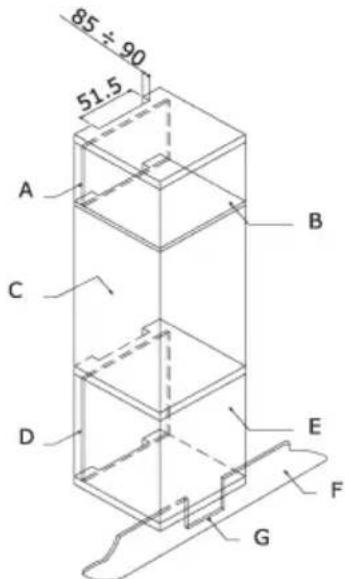

Fig. 7: Requisiti di ventilazione e rifulatura per l'installazione di un forno elettrico semplice in un'unità di cucina standard. Requisiti di ventilazione minimi per gli scaffali superiori, di base e di supporto della parte posteriore dell'unità.

A. Pannello posteriore
B. Spazio di immagazzinamento
C. Rimuovere la parte posteriore di esta sezione
D. Pannello posteriore
E. Spazio di immagazzinamento
F. Battiscopa
G. Rigadro di ventilazione minimo 80 cm2

Fig. 8: Requisiti di ventilazione e rifilatura per l'installazione di un fornso elettrico simplice in un armadio alto.

Prima di collegare l'apparecchio, verificare che la tensione di rete individata nella targhetto di specifiche coincida con la tensione della rete domestica.

Per le installmenti elettriche, si raccomanda la registrazione NICEIC.

AVVERTENZE - II presente apparecchio si deve collegare a terra

Il presente apparecchio si deve allacciare ad un interrottore automatico bipolare da 13 A con la presa protetta, che abbia una separazione di contatti di 3mm posta in un luogo lavorente accessibile assieme all'apparecchio.

IMPORTANT

I conduttori del cavo di alimentazione di rete sono codificatiattraverso i seguenti colori:

Verde e giallo - terra

Blu - Neutro

Marrone - linea

• Il conduttore verde e giallo si deve collegare all'isolatore passante individato con "E" oppure con il symbolo di terra o con in verde e giallo.
• II conduttore blu si deve collegare all'isolatore passante indicato con "N".
• Il conduttore marrone si deve collegare all'isolatore passante indicate con "L".
• Il cavo, non deve arrivare in nessun punto ad una temperatura superiore ai 50^ rispetto alla temperatura ambiente.
• Se il cavo di rete è danneggiato, delve essere sostituito da un cavo o un complesso speciale fornito dal fabbricante o dal servizio post-vendita.

SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE DI RETE

Se è necessario sostituire il cavo di alimentazione di rete, procedere nel seguente modo:

1. Staccare l'apprecchio dall'alimentazione, svitare le viti di fissaggio e rimuovere il pannello posteriore.
2. Svitare le viti di fissaggio e quale degli isolatori passanti per liberare il cavo esistente.
3. Montare il cavo di sostuzione che deve adempiere le specifiche indicate nei dati tecnici, assicurando il collegamento adeguato dei codici colorati e verificando che tutte le viti siano state avvitate correttamente.

MANUTENZIONE

Prima di realizazare la manutenzione, staccare l'apparecchio alla alimentazione elettrica.

Durante il periodo di garanzia, se è necessario si devono si devono prenotare tutti gli interventi del servizio al Centro Servizio di assistenza tecnico del fabbricante. Tenere presente che l'intervento o la riparazione realizzata da personale non autorizzato priva la garanzia di validità.

SOSTITUZIONE DELLA LAMPADINA DEL FORNO

(Non rientra in garanzia.)

Il forno è provvisto di una lampadina dalle seguenti specifiche: 15 W o 25 W, 300^ e tipo E-14

ATTENZIONE: Staccare l'apparecchio alla alimentazione elettrica, rimuovere lo sportello del forno (come indicate in precedenza), nonché gli scaffali del forno.

Rimuovere il rivestimento protettivo in vetro della lampadina girando in senso antiorario. Fig. 9 (A)

Svitare la lampadina vecchia e smaltirla in maniera sicura e ecologica, sostituirla con una della tipologia indicata nei dati tecnici e montare di nuovo la protezione.

AVVISO - La protezione in vetro potrebbe essere saldamente avvitata e, pertanto, possono essere necessarie delle tenaglie per svitarla.

CURA E SOSTITUZIONE DEI RIVESTIMENTI CATALITICI

(Quando sono montati, i rivestimenti non rientrano nella garanzia dell'apparecchio).

Perché i rivestimenti siano "sempre puliti" qualora vi siano delle macchie persistenti il forno si deve riscaldare ad un minimo di 200^ , si evita in quello modo che le macchie diventino permanenti.

Se si lascia che i rivestimenti diventino neri e brillanti li si dovrare sostituire con degli altri nuovi. Rimuovere tutti gli accessori interni per facilitare la sostituzione dei rivestimenti.

I rivestimenti di ricambio si sono acquistare direttamente presso la Sezione di Ricambi del fabbricante (ulteriori informazioni nella copertina) Indicare gli estremi del tipo di prodotto riportati nella targhetta specifiche e/o il numero di seriè dell'apparecchio nel realizatore l'ordine.

DATI TECHNICI

DIMENSIONI INTERNE

Altezza: 340 mm

Ampiezza: 440 mm

Profondita: 390 mm

Collegamento di alimentazione: 13A (interruptore automatico bipolare con la presa protetta, con separazione di contatti di 3 mm)

ASSORBIMENTO DI POTENZA

Resistenza inferiore: 1,30 kW

Resistenza superiore: 0.90kW

Resistenza ventilatore: 2,30 kW

Resistenza Grill: 1,35 kW

Cavo di alimentazione di rete:

Lampadina del forno:

15 W - 25 W / 300°C vite tipo E-14

Il fabbricante declina agli responsabilità derivante da danni personali o materiali causati da un's installation non adeguata o da un impianto non a norma.

Il fabbricante si riserva il diritto di adattare e realizzare le modifiche considerate necessarie ed utilienza previo avviso.
