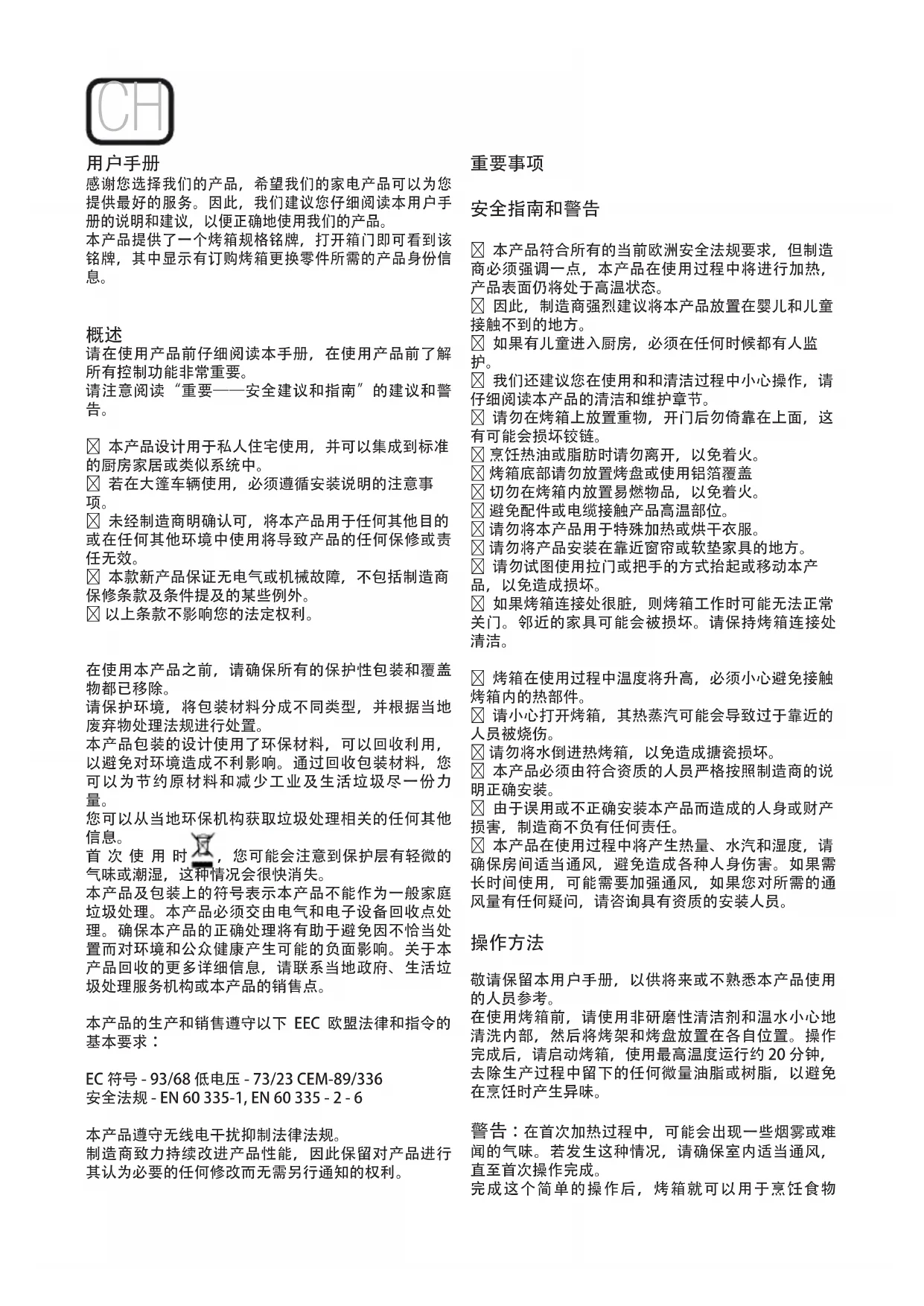

用户手册 CDP 780 AS BK CATA

请在使用产品前仔细阅读本手册，在使用产品前了解 所有控制功能非常重要。 请注意阅读“重要——安全建议和指南”的建议和警

• 本产品设计用于私人住宅使用，并可以集成到标准 的厨房家居或类似系统中。

• 若在大篷车辆使用，必须遵循安装说明的注意事

• 未经制造商明确认可，将本产品用于任何其他目的 或在任何其他环境中使用将导致产品的任何保修或责

• 本款新产品保证无电气或机械故障，不包括制造商 保修条款及条件提及的某些例外。

• 以上条款不影响您的法定权利。 在使用本产品之前，请确保所有的保护性包装和覆盖

请保护环境，将包装材料分成不同类型，并根据当地 废弃物处理法规进行处置。 本产品包装的设计使用了环保材料，可以回收利用， 以避免对环境造成不利影响。通过回收包装材料，您 可以为节约原材料和减少工业及生活垃圾尽一份力

您可以从当地环保机构获取垃圾处理相关的任何其他

首 次 使 用 时 ，您可能会注意到保护层有轻微的 气味或潮湿，这种情况会很快消失。 本产品及包装上的符号表示本产品不能作为一般家庭 垃圾处理。本产品必须交由电气和电子设备回收点处 理。确保本产品的正确处理将有助于避免因不恰当处 置而对环境和公众健康产生可能的负面影响。关于本 产品回收的更多详细信息，请联系当地政府、生活垃 圾处理服务机构或本产品的销售点。 本产品的生产和销售遵守以下 EEC 欧盟法律和指令的

安全法规 - EN 60 335-1, EN 60 335 - 2 - 6 本产品遵守无线电干扰抑制法律法规。 制造商致力持续改进产品性能，因此保留对产品进行 其认为必要的任何修改而无需另行通知的权利。

• 本产品符合所有的当前欧洲安全法规要求，但制造 商必须强调一点，本产品在使用过程中将进行加热， 产品表面仍将处于高温状态。

• 因此，制造商强烈建议将本产品放置在婴儿和儿童

• 如果有儿童进入厨房，必须在任何时候都有人监

• 我们还建议您在使用和和清洁过程中小心操作，请 仔细阅读本产品的清洁和维护章节。

• 请勿在烤箱上放置重物，开门后勿倚靠在上面，这

• 请勿将产品安装在靠近窗帘或软垫家具的地方。

• 请勿试图使用拉门或把手的方式抬起或移动本产

• 如果烤箱连接处很脏，则烤箱工作时可能无法正常 关门。邻近的家具可能会被损坏。请保持烤箱连接处

• 烤箱在使用过程中温度将升高，必须小心避免接触

• 请小心打开烤箱，其热蒸汽可能会导致过于靠近的

• 本产品必须由符合资质的人员严格按照制造商的说

• 由于误用或不正确安装本产品而造成的人身或财产 损害，制造商不负有任何责任。

• 本产品在使用过程中将产生热量、水汽和湿度，请 确保房间适当通风，避免造成各种人身伤害。如果需 长时间使用，可能需要加强通风，如果您对所需的通 风量有任何疑问，请咨询具有资质的安装人员。

敬请保留本用户手册，以供将来或不熟悉本产品使用

在使用烤箱前，请使用非研磨性清洁剂和温水小心地 清洗内部，然后将烤架和烤盘放置在各自位置。操作 完成后，请启动烤箱，使用最高温度运行约 20 分钟， 去除生产过程中留下的任何微量油脂或树脂，以避免

警告：在首次加热过程中，可能会出现一些烟雾或难 闻的气味。若发生这种情况，请确保室内适当通风，

完成这个简单的操作后，烤箱就可以用于烹饪食物 CH了。

烤箱的温度由恒温器控制在 50℃ 和 250℃ 之间，视所 需温度而定。在使用过程中，恒温器指示灯将亮起或 熄灭，以指示温度控制。 您可以使用多功能控制按钮选择所需的烹饪模式，可

A. 烤箱灯模式：所有型号默认选择的烹饪模式， 在使用烤箱时灯泡仍然亮着。 B. 对流模式：由上下方元件提供的热量进行传统

C. 上管模式：用于一般烹饪和烧烤或菜肴保温。 D. 下管模式：用于长时间烹饪和加热食物。 E. 风扇辅助循环模式： 在风扇辅助下进行均匀加热，并可同时烹饪不同

F. 风扇辅助下管模式：由下管提供半对流加热，

G. 风扇辅助对流模式：由上管和下管提供对流加

H. 烧烤模式：对于焗烤和烧烤。 I.最大烧烤模式：同上，但烧烤配件提供更大的烧

J. 风扇辅助烧烤模式：快速烧烤，以使食物保持 多汁。在强行通风烘烤模式下这是最节能的方式。 K. 解冻模式： 由风扇辅助，但不加热，用于减少冷冻食品的解

• 在烹饪前，请确保无需使用的配件都从烤箱中移除。

• 使用多个烤盘时，请将烤盘置于烤箱中间，并使烤盘之间留有一 些空间，以便空气流通。

• 在烤制多汁的水果蛋糕时，请勿让烤盘过满，从烤盘溢出果汁所 造成的污渍可能很难去除。

• 请勿将烤盘置于烤箱的基座上，或者使用铝箔覆盖基座，这会导 致热量积聚，从而导致烹饪和烘焙时间不符，并可能会损坏搪瓷。

• 尽可能少打开炉门观察食品（在烹饪过程中烤箱灯仍然亮着）。

请阅读食品包装提供的烹调温度和时间的信息。在熟悉本产品的功 能后，您可以根据个人口味对温度和时间进行调整。 请确保冷冻食品在烹调前已完全解冻，除非另有说明。 食物类型 温度 •C 滑轨 烹饪时间

肉片 4 8-12 香肠 4 10-12 烤鸡 2 25-35 烤小牛肉 0.6 Kg 50-60* 烤箱滑轨的计数方向为从下向上（不包括烤箱底盘，因为烤盘无

位置信息仅供参考，因为烹调类型和时间取决于

请将待烧烤的食物放置在烤网或烤盘上。烤网应置于 上方滑轨，托盘应置于下方滑轨以收集油脂。选择风 扇辅助烤箱选择旋钮的位置 [ICON]， [ICON] 或多功

能烤箱选择旋钮的[ICON] [ICON] [ICON] 位置。

根据不同类型的食物（肉类、鱼类、家禽等），有时 需要进行翻转以使双面都使用红外线烧烤过。以下一

• 请勿将部件包在铝箔中，或将它们放在烤架下—— 铝的高反射率可能会损坏烤架。

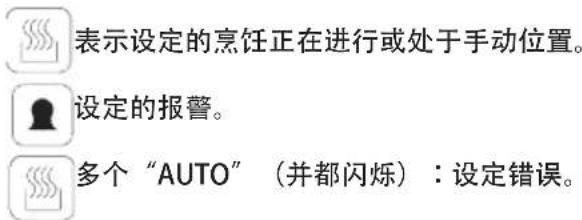

多个“AUTO”（并都闪烁）：设定错误。 AUTO：自动 程序 （闪烁）：处于自动位置，但未设定或已结束。 （灯亮）：处于自动位置，并已设定。 除时钟数字处无符号亮着，表示设定了等待时间。

24 小时显示时钟。 报警器（最长 23:59）。 自动设定（烹饪启动或停止）。 半自动烹饪（仅烹饪启动或停止）。 计时器仅在产品连接电源后才工作。

连接电源后面板将立即出现三个闪烁的数字（停电后

输入时间请按下 [ICON] + [ICON]，同时按下[ICON]

[ICON] 按钮之一，直到显示正确的时间。系统需要 5 秒的延迟反应时间，在此期间不应按任何按钮。 按下按钮[ ]和[ ]后，时钟变化速度将明显

若无需程序帮助使用烤箱，可按下按钮[ ]取消闪 烁的•AUTO•指示灯。 如果•AUTO•指示灯不闪烁（意味着已对烤箱进行程序 设定），必须先按[ ]并将标记设置为 0 以取消程

3) 使用恒温器和选择旋钮选择所需的温度和功能。

完成这些操作后，•AUTO•符号将出现在显示屏上，表 明烤箱已进行了程序设定。

烹饪 45 分钟，并且结束时间为下午 2 点。

• 按下[ICON]，在显示屏上设置为 0.45。

• 按下[ICON]，在显示屏上设置为 14:00。 完成这些操作后，当前时间将重新出现在显示屏上， 并且出现•AUTO•符号，表示烤箱已理解并记住了我们

13:15（14:00 减 45 分钟）时，烤箱会自动启动，在烹饪过程中将显示[ ]和•AUTO•符号。 14:00 时，烹饪自动停止，报警器发出断续报警声。

A. 设定烹饪时间 使用[ ]按钮设置所需的烹调时间。 烹饪将立即开始，显示屏上将显示•AUTO•和[ ] 符号。当设定时间到后，烹饪停止，报警器发出断续 的报警声。按上述方法关闭报警。 B. 设定烹饪结束时间 使用按钮[ ]设置烹饪结束时间。烹饪将立即开 始，显示屏上将显示•AUTO•和[ ]符号。当设定 时间到后，烹饪停止，报警器发出断续报警声。按上 述方法关闭报警。设定的状态可以按相应的按钮随时

您也可以按[ ]随时取消设定，并标记设置为零。 然后按[ ]，烤箱将进入手工操作状态。

定时器由一个可调节的报警器组成，可调节的最长时 间为 23:59。若要调整时间，请按下按钮， 同时按 (+) 或 (-)，直至出现所需的时间。调整后的实时时间 将重新出现在该符号旁边 。 设置完后倒计时将立即开始，按下按钮可随时显示所 剩时间。时间到后，该符号将消失，并发出断续的报 警声，按一下按钮即可停止报警 。报警器并不控制

• 如果发生错误，产品会报警提示，并且“AUTO”符 号会闪烁。请按下按钮取消调整 ，然后重新编程予

• 程序结束后报警声将持续七分钟，除非您按下按钮 进行取消。但在七分钟后 ，“AUTO”符号将继续

• 报警器有低、中、高三种音高。若要调节音高，请 将定时器设置为手动模式，然后按住按钮以听所选的 音高。释放按钮并再次按下可选择另一种音高。重复 上述步骤，直到听到所需的音高。 警告！停电将导致所编程的功能被取消，包括时钟。 电力恢复后，烤箱将出现三个闪烁的零，您可以重新

调整温控器至所需的位置，将机械定时器旋钮顺时针 旋转到最大位置，然后再反时针旋转到所需的时间， 在设定的时间结束后，蜂鸣器会鸣响。该定时器仅用 于提示所设定的时间已结束，并不会终止正在使用的

为安全起见，在开始清洁之前，请务必将烤箱电源插 头拔下或拔掉其电源线。 对于非自清洁烤箱，在使用后必须进行清洁，请在烤 箱断电并处于温而不热的状态时进行清洁，这时由烹 饪蒸汽产生的油脂膜仍很容易去除，溅散的脂肪尚未

取下镀铬钢条托架，将前方部件向上托起脱离箱壁， 并从后方取出。使用在稀氨溶液浸泡过的软布清洁烤 箱，进行冲洗并干燥。如果仍有污渍和溅渍，可将用 氨水浸泡过的湿布放在烤箱内，关上箱门，过几小时 后，使用温水和液体洗涤剂清洁烤箱，再小心冲洗并 干燥。清洁箱门外部的金属光泽时，请使用软布和肥 皂水，请勿使用任何含有研磨物质的粉状产品。 此外，还要避免使用酸性或碱性物质（柠檬汁、醋、 盐、西红柿等）。避免使用含氯、酸或研磨物质的产 品，特别是在清洁含有涂层的箱壁时。不要使用粗丝 羊毛或较硬的工具，因为它们可能有损表面光洁度。 不要使用高压清洁剂或蒸汽机清洁烤箱。 通常情况下，使用湿软布和温洗涤剂擦洗就可以了， 对于顽固污渍，建议如下：

这种材质仅可使用推荐的清洁剂——避免使用含氯产

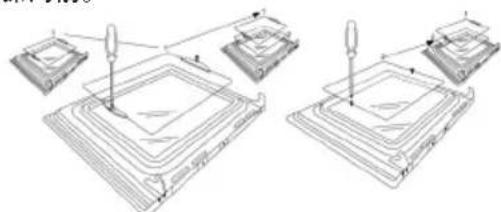

请勿使用磨砂产品，这可能会损坏玻璃。请注意，如 果玻璃板的表面被划伤，可能会导致危险的故障。 为使清洁更容易，内部玻璃板可以取出。从三种类型 的门取出玻璃板的方法如下所示。 A 型门 将位于箱门内面用于固定玻璃的螺丝取出，小心托起 玻璃。对于有三块玻璃的箱门，中间的玻璃也可以移 除，步骤同前。A

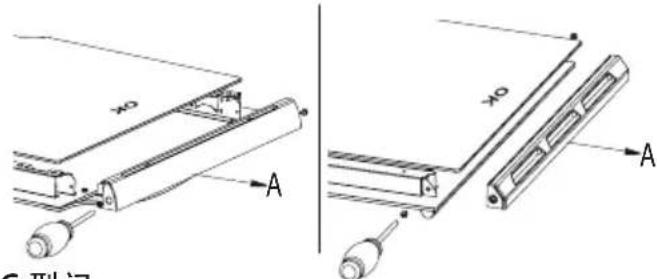

B1 / B2 型门 将用于固定玻璃上方托架的螺丝取出，沿方向“A” 卸下托架。然后就可以拉出玻璃。对于有三块玻璃的 箱门，中间的玻璃也可以移除。

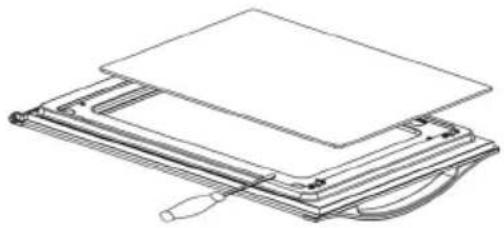

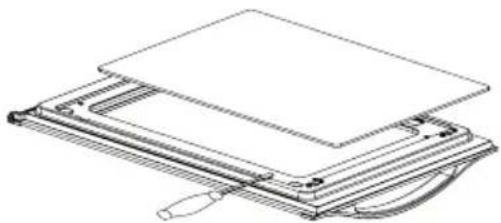

C 型门 使用一字形螺丝刀轻轻撬起如图所示导槽中的玻璃。

重新装上玻璃时，确保将其正确安装进箱门的齿状接

为了方便烤箱内部的清洁，箱门可以卸下。三种类型 的箱门的拆卸过程如下： A / B2 型门 铰链“A”有两个可移动螺栓“B”。 提起螺栓“B”，铰链即可从底座取出。 然后将箱门关至中间位置。 接着，抓住箱门靠近铰链的两侧，将箱门向上托起，

更换箱门时，先将铰链推入导槽，并完全打开箱门。 在关箱门前，记得将用于固定两个铰链的可移动螺 栓“B”栓上（图 3）。

• 在拆卸箱门时，注意不要移除铰链锁定系统，因为 铰链机构可能导致突然弹回。

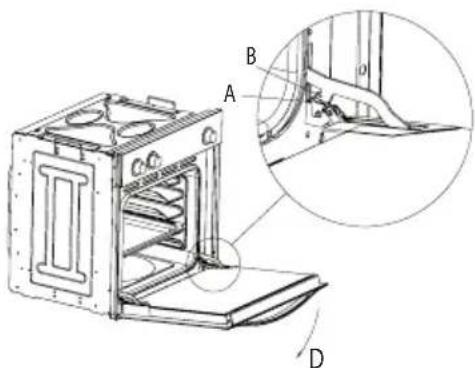

• 在任何情况下都不可将箱门浸入水中。 B1 型门 完全打开箱门至位置“D” 提起铰链的两个可移动链“A”，直到固定至“B”

然后将箱门关至中间位置。 接着，抓住箱门靠近铰链的两侧，将箱门向上托起，

更换箱门时，先将铰链推入导槽，并完全打开箱门。 在关箱门前，记得将用于固定两个铰链的可移动 链“B”链上（图 X）。

• 在拆卸箱门时，注意不要移除铰链锁定系 统，因为铰链机构可能导致突然弹回。

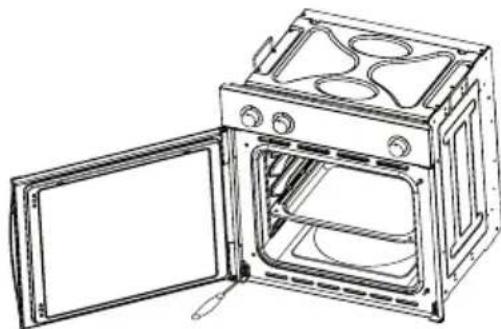

• 在任何情况下都不可将箱门浸入水中。 C 型门

使用合适的螺丝刀卸下连接烤箱的下方铰链。 然后卸下上方位置的铰链，取下箱门。 更换箱门时，按反向步骤操作。

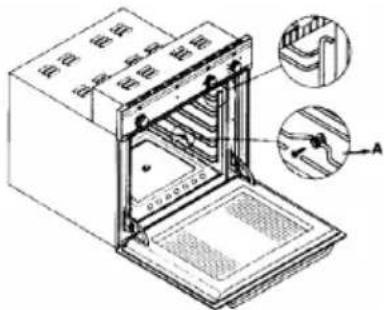

烤箱配件（图 4） 烤箱可以在箱壁侧边安装导轨，烤网和烤架可插入侧 边导轨。若要取下导轨，可按如下两种类型进行操

2 型导轨 若要取下侧边导轨，先使用合适的螺丝刀旋出螺丝， 再向上托起导轨直到取出。

本产品必须由具有相关资质的人员安装，并符合英国 安全法律法规或欧洲同等法规： 城市发展法规（环境部发布）。 城市发展规律（苏格兰行政发展部发布）。 IEE 配线法规。

• 用于安装产品配件的螺丝和插头 产品安装（参见图 5）

法律强制规定必须提供地线。制造商拒绝为由于未遵 循事故预防规则而发生的事故承担任何责任。

在使用烤箱过程中，烤箱附近的电器、家具、橱柜或 在安装过程中使用的所有材料都必须能忍受至少高于 环境温度 85•C 的温度升高。 在低于标示温度下，某些类型的乙烯或层压板家具特

如果安装产品时无视此温度限制，或者产品与相邻柜 子的距离小于 4mm，则责任由买方负责。

1. 无论是安装在灶台还是柜子，烤箱的标准间隙均应

2. 如果将烤箱放置在柜子中，必须移除柜子后方面

板，并至少留 85-90mm 的间隙，以确保有足够的通 风，如图 5 所示。

3. 确保烤箱得到安全固定。使用 4 个螺丝将烤箱固定

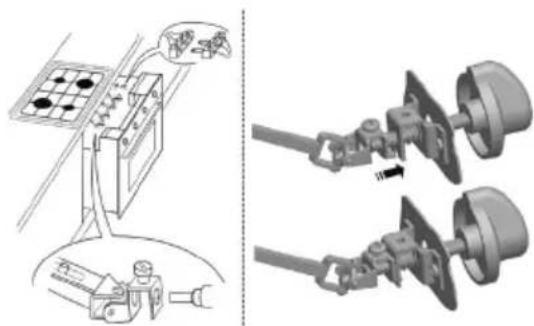

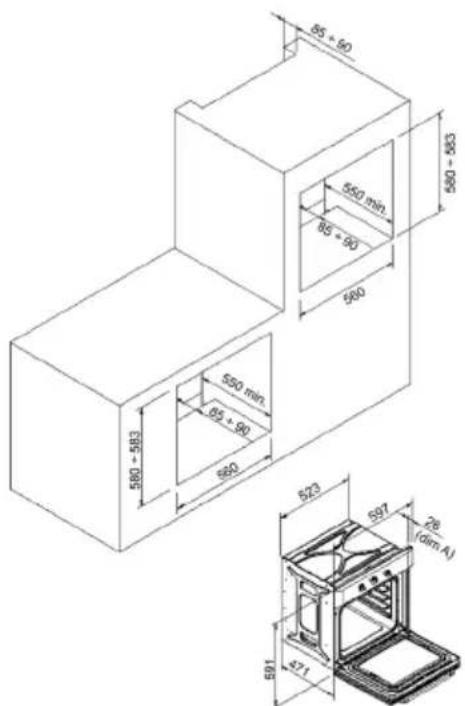

到柜子，如图 5 所示，烤箱四角各一个。 图 5：60cm 宽简单电烤炉的安装距离，（上部外壳 的形状可能会有所不同）和与柜子的连接。 厨房烤箱安装结合所需尺寸（炉门厚度为26毫米） (dim A)4. 安装多功能烤炉时，请按图 6 所示安装万向接头。

A. 必须移除支持滑轨 B. 墙壁与支撑架后部和橱柜底部之间有 75-90mm 的

C. 基座 D. 安装前面假板 图 7：在标准厨房单元安装简单的电烤炉的通风和间

单元后部上方、底部和支持架的最低通风要求。 A. 后面板 B. 存储空间 C. 取下后面板部分 D. 后面板 E. 存储空间 F. 基座 G. 最小通风间距 80 cm2 图 8：在上层柜子安装简单的电烤炉的通风和间距要

在连接产品之前，请确认规格铭牌上所述电压与电网

建议使用经 NICEIC（英国电气安装工程监察委员会）

本产品必须使用带保护插座的 13 A 双极型自动开关 连接，其触点之间有 3mm 的间隔，并放置在产品可

• 绿色和黄色的导线必须连接到标有“E”或地线标识 或颜色为绿色和黄色的终端。

• 在任何时候，导线的温度都不可高于环境温度 50•C

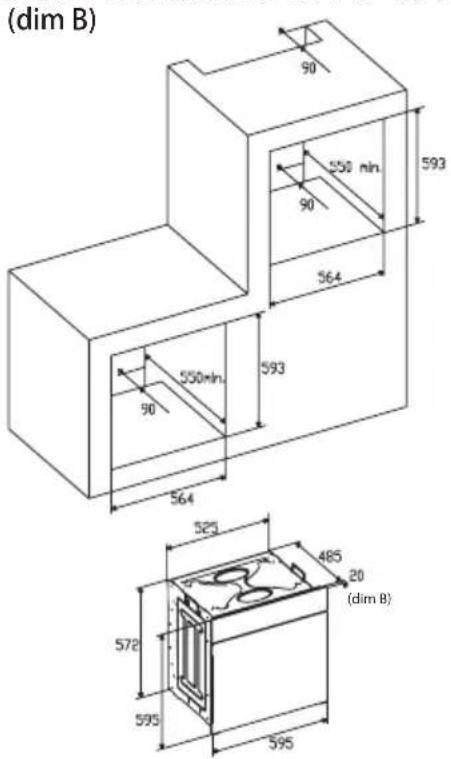

• 如果电源线损坏，必须使用由制造商或其售后服务 点提供的特定导线或部件更换。 (dim B) 厨房烤箱安装结合所需尺寸（炉门厚度为20毫米） (dim B)更换电源线 如需要更换电源线，步骤如下：

1. 断开产品电源，取下紧固螺钉，卸下后面板。

2. 松开紧固螺钉和接线端子，取下原来的线缆。

3. 使用符合规格要求的线缆进行更换，请确保颜色代

在进行维修前，请先断开产品电源。 在保修期内，如有必要，所有维修服务都应 交给制造商的技术服务部。请注意，未经授 权的人员干预或修理本产品将导致保修无

（不在产品保修范围内） 烤箱灯泡特性：15 W 或 25 W，300°C，类型 E-14 警告：请断开烤箱的电源，移除箱门（操作如上所

逆时针方向转动用于保护灯泡的玻璃盖将其卸下。图 9 (A) 拧下旧灯泡，根据安全和环保规定恰当废弃，使用产 品规格说明指定的灯泡进行更换，并装上保护盖。 注意，玻璃盖可能会较紧，因此，可能需要

（组装后，涂层不在产品保修范围内）。 为使涂层有效保持“永远干净”，在有顽固污渍时， 必须至少将烤箱加热到 200•C，以免其成为永久污

如果涂层变黑或有光泽，则必须更换。请移除所有内 部配件，以方便更换涂层。 涂层可以直接从制造商的配件更换部门购买（详情请 参阅封底）。订购时，请注明规格铭牌上所标的产品 类型参考号和 / 或产品序列号。

高度：340 毫米 宽度：440 毫米 深度：390 毫米 有效容积：59 升

220 V - 240 V ~ 50 Hz 电源连接：13A（带保护插座的自动双极开关，触点 之间有 3mm 间隔）

下发热管功率：1.30 kW 上发热管功率：0.90 kW 风扇功率：2.30 kW 烧烤功率：1.35 kW

制造商拒绝为由于不正确或不恰当安装产品 而造成的人身和财产损害承担任何责任。 制造商有权对产品进行任何其认为必要和有 用的修改，无需另行通知。AR60808100.27.06.2016 CATA ELECTRODOMÉSTICOS, S.L. c/ Ter, 2 - 08570 TORELLÓ (Barcelona) SPAIN 60808100.27.06.2016-CATAES VER 160628
