CDP 780 AS BK - Ofen CATA - Kostenlose Bedienungsanleitung

Produkttyp	Einbauofen
Marke	CATA
Modell	CDP 780 AS BK
Abmessungen (B x T)	440 mm x 390 mm
Nutzvolumen	59 Liter
Nennspannung	220-240 V ~ 50 Hz
Maximale Leistung	2,30 kW (Widerstand Lüfter)
Leistung Unterhitze	1,30 kW
Leistung Oberhitze	0,90 kW
Leistung Grill	1,35 kW
Lampentyp	15-25 W, 300 °C, E-14
Gararten	Heißluft, Oberhitze, Unterhitze, Umluft, Grill, Maxi-Grill, Grill mit Lüfter, Auftauen
Timer	Elektronisch 6 Tasten (Automatik-, Halbautomatik- und Kurzzeitgarung)
Thermostat	50 °C - 250 °C
Anzahl der Roste	4 Einschubebenen
Mitgeliefertes Zubehör	Rost, Fettpfanne, Schrauben und Abdeckkappen
Türmaterial	Glas (abnehmbar zur Reinigung)
Reinigung	Weiches Tuch und Seifenwasser oder verdünntes Ammoniak; keine Scheuermittel
Installation	Durch qualifizierte Person, Erdung erforderlich
Elektrische Klasse	Klasse I
Katalytische Beschichtungen	Optional erhältlich, nicht von der Garantie abgedeckt

Häufig gestellte Fragen - CDP 780 AS BK CATA

Wie verwende ich den Ofen zum ersten Mal?

Reinigen Sie vor der ersten Verwendung den Innenraum mit warmem Wasser und nicht scheuernder Seife. Heizen Sie dann den leeren Ofen ca. 20 Minuten lang auf Höchsttemperatur vor, um Herstellungsrückstände zu beseitigen. Es kann Geruch oder Rauch entstehen: Lüften Sie den Raum.

Wie programmiere ich eine automatische Garung mit dem elektronischen Timer?

Drücken Sie die Taste Dauer und stellen Sie die Garzeit ein. Drücken Sie die Taste Ende und stellen Sie die Endzeit ein. Wählen Sie Temperatur und Garart. Das Symbol AUTO erscheint. Der Ofen schaltet sich zur programmierten Zeit automatisch aus.

Wie reinige ich das Innenglas der Tür?

Das Innenglas kann demontiert werden. Je nach Türtyp (A, B1/B2 oder C) entfernen Sie die Befestigungsschrauben oder hebeln Sie es mit einem Schraubendreher ab. Reinigen Sie es mit einem weichen Tuch und Seifenwasser, ohne Scheuermittel. Bauen Sie es wieder ein und achten Sie darauf, dass das Glas fest sitzt.

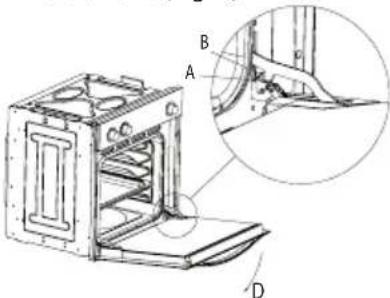

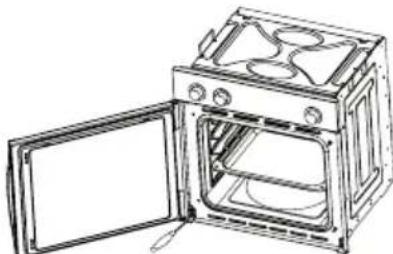

Wie baue ich die Ofentür zur leichteren Reinigung aus?

Heben Sie bei Türen vom Typ A/B2 den beweglichen Bolzen der Scharniere an, schließen Sie die Tür halb und heben Sie sie dann an, um sie auszuhaken. Öffnen Sie bei Typ B1 die Tür vollständig, heben Sie die beweglichen Laschen an und entfernen Sie sie. Lösen Sie bei Typ C die Scharniere mit einem Schraubendreher. Achtung: Tauchen Sie die Tür nicht in Wasser.

Welche Glühlampe wird für den Ofen verwendet und wie wird sie ausgetauscht?

Verwenden Sie eine 15-25 W, 300°C Lampe mit E-14 Sockel. Trennen Sie das Gerät vom Stromnetz, entfernen Sie Tür und Roste, schrauben Sie dann den Glasschutz ab (gegen den Uhrzeigersinn). Wechseln Sie die Lampe und setzen Sie den Schutz wieder ein.

Warum blinkt das Symbol AUTO im Display?

Blinkendes AUTO zeigt einen Programmierfehler an. Drücken Sie die Dauer-Taste und setzen Sie die Anzeige zurück. Programmieren Sie dann die Garung korrekt neu.

Wie verwende ich die Grillfunktion?

Legen Sie die Speisen auf den Rost in der obersten Ebene und die Fettpfanne in die unterste Ebene. Wählen Sie die Grillart (WIDE GRILL oder MAXI-GRILL). Drehen Sie dicke Fleischstücke nach der Hälfte der Garzeit um. Die Garzeiten variieren je nach Speise (z.B. 4-6 Minuten für dünne Fleischstücke).

Welche Sicherheitsvorkehrungen sind zu beachten?

Lassen Sie heißes Öl nicht unbeaufsichtigt, verwenden Sie keine Alufolie auf dem Ofenboden, halten Sie Kinder während des Betriebs fern. Öffnen Sie die Tür vorsichtig, um Verbrennungen durch Dampf zu vermeiden. Trennen Sie das Gerät vor der Reinigung vom Netz.

Wie stelle ich den Signalton des Timers ein?

Stellen Sie sicher, dass der Timer im manuellen Modus ist. Halten Sie die Timer-Taste gedrückt, um den aktuellen Ton zu hören. Lassen Sie los und drücken Sie erneut, um zum nächsten Ton zu wechseln (leise, mittel, laut). Wählen Sie den gewünschten Ton.

Was tun bei Stromausfall während des programmierten Garvorgangs?

Ein Stromausfall setzt alle Einstellungen zurück, einschließlich der Uhrzeit. Nach Wiederherstellung blinken drei Nullen. Sie müssen die Uhr und alle programmierten Garungen neu einstellen. Der Ofen setzt den Garvorgang nicht automatisch fort.

BEDIENUNGSANLEITUNG CDP 780 AS BK CATA

Bedienungs-und Wartungsanleitungen fur einbaubackofen

FR

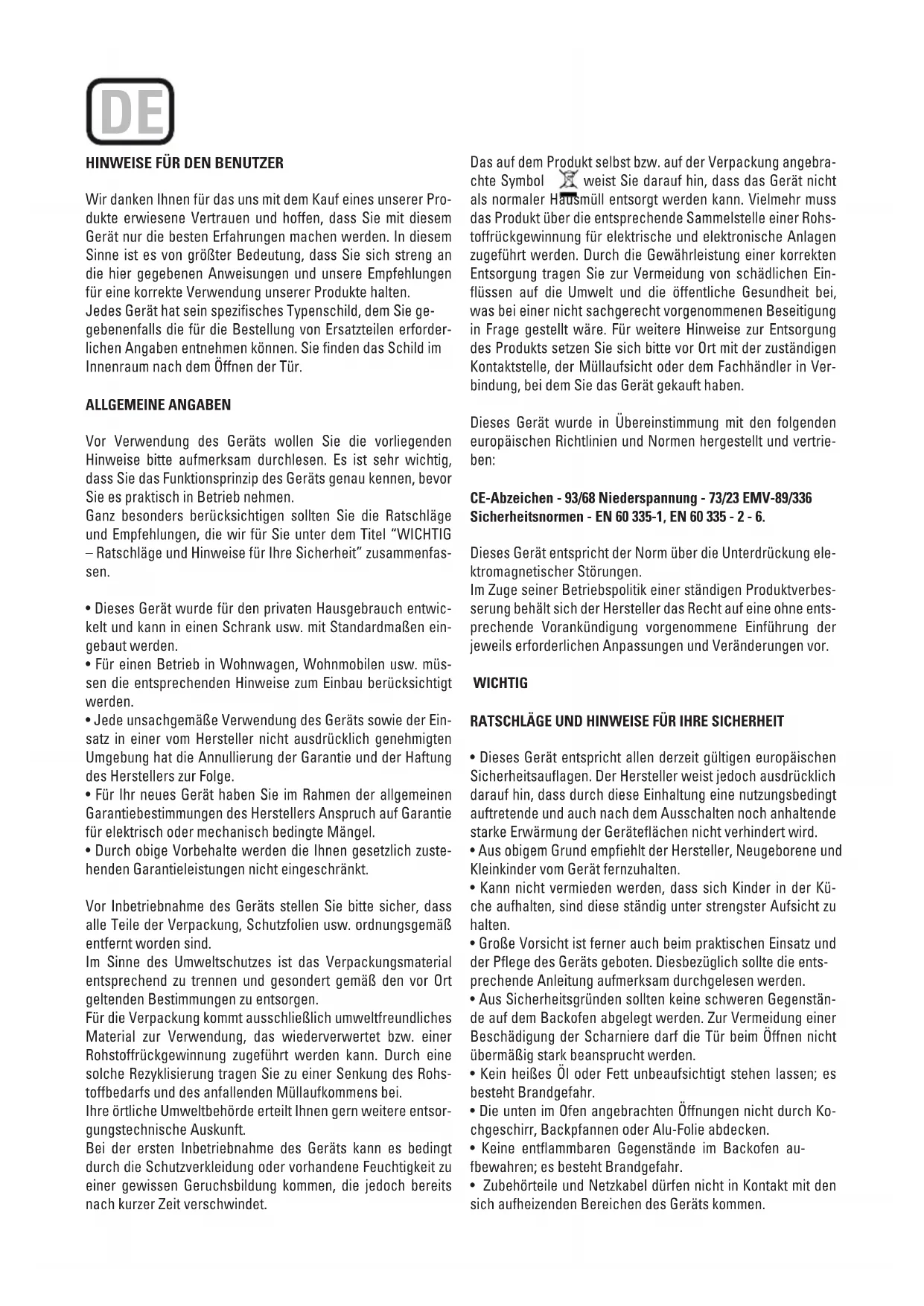

HINWEISE FÜR DEN BENUTZER

Wir danken Ihnen für das uns mit dem Kauf eines unserer Produkte erwiesene Vertrauen und hoffen, dass Sie mit diesen Gerät nur die besten Erfahrungen machen werden. In dieser Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten.

Jedes Gerät hat sein spezifisches Typenschild, dem Sie gegebenenfalls die für die Bestellung von Ersatzteilen erforderlichen Angaben enthalten konnen. Sie finden das Schild im Innenraum nach dem Öffnen der Tür.

ALLGEMEINE ANGABEN

Vor Verwendung des Geräts wollen Sie die vorliegenden Hinweiseitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts bereits kennen, bevorsie es practisch in Betrieb besteht.

Ganz besonderss berücksichtigten sollen den Sie die Ratschlage und Empfehlungen, die wir für Sie unter dem Titel "WICHTIG - Ratschlage und Hinweise für ihre Sicherheit" zusammenfasen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwickel und kann in einen Schrank usw. mit Standardmaßen eingebaut werden.
• Für einen Betrieb in Volkswagen, Wohnmobilen usw. müssen die entsprechenden Hinweise zum Einbau berücksichtigt werden.
• Jede unsachgemäß Verwendung des Gerats sowie der Einsatz in einer vom Hersteller nicht ausdrücklich genehmigten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.
• Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Garantie für elektrisch oder mechanismisch bedingte Mängel.
• Durch obige Vorbehalte werden die Ihnen gesetzlich zustehenden Garantieleistungen nicht eingeschrankt.

Vor Inbetriebnahme des Geräts stellen Sieitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß enternt worden sind.

Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen.

Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführrt werden kann. Durch eine solche Rezyklisierung tragen Sie zu einer Senkung des Rohstoffbedarfs und des anfallenden Müllaufkommen bei.

Ohne tertielle Umweltbehörde erteilt Ihnen gern weitere entsorgungsstechnische Auskunft.

Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommt, die jedoch bereits nach kurzer Zeit verschwindet.

Das auf dem Produkt selbst bzw. auf der Verpackung angebrachte Symbol weist Sie daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Rohstoffrückgewinnung für elektrische und elektronische Anlagen zugeführten werden. Durch die Gewährleistung einer korrekten Entsorgung/TRagen Sie zur Vermeidung von schädlichen Einflüssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestellt ware. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sichitte vor Ort mit der zuständigen Kontaktstelle, der Müllaufsicht oder dem Fachhändler in Verbindung, bei dem Sie das Gerät gekauft haben.

Dieses Gerät wurde in Übereinstimmung mit den folgenden europäischen Richtlinien und Normen hergestellt und vertrieben:

CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336 Sicherheitsnormen - EN 60 335-1, EN 60 335 -2 -6.

Dieses Gerat entspricht der Norm über die Unterrückung elektron magnetischer Störungen.

Im Zuge seiner Betriebspolitik einer ständigen Produktverbesserung besteht sich der Hersteller das Recht auf eine ohne entsprechende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor.

WICHTIG

RATSCHLAGE UND HINWEISE FÜR IHRE SICHERHEIT

• Dieses Gerät entspricht allen derzeit gültigen europäischen Sicherheitsauflagen. Der Hersteller weist jedoch ausdrücklich darauf aufhin, dass durch diese Einhaltung eine Nutzungsbedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärung der Geräteflächen nicht verhindert wird.
• Aus obigem Grund empfeht der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.
• Kann nicht vermieden werden, dass sich Kinder in der Kuche aufhalten, sind diese ständig unter strengster Aufsicht zu halten.
• Große Vorsicht ist ferner auch beim praktischen Einsatz und der Pflege des Geräts geboten. Diesbezüglich sollte die entsprechende Anleitung aufmerksam durchgelesen werden.
• Aus Sicherheitsgründen sollenne keine schweren Gegenstände auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tur beim Offnen nicht übermöig stark beansprucht werden.
• Kein heiBes Öl oder Fett unbeaufsichtigt stehen halten; es besteht Brandgefahr.
  Die unten im Ofen angebrachten Öffnungen nicht durch Kochgeschirr, Backpfaffen oder Alu-Folie abdecken.
• Keine entflammbaren Gegenstände im Backofen aufbewahren; es besteht Brandgefahr.

• Zubehörteile und Netzkabel * dürfen nicht in Kontakt mit den sich aufheizenden Bereichen des Geräts kommt.

• Gerät nicht zum Wärmen oder zum Trocknen von Wäsche benutzen.

• Gerät nicht in unmittelbarer Höhe von Gardinen und Polstermöbeln aufstellen.
• Kuchengeräte nicht an der Tur oder an irgendwelchen Griffen hochheiten oder verschieben, da diese hierdurch beschädigt werden konnten.
• Bei einer stark verschmutzen Dichtung ist kein korrektes Schlieben der Tur bei Betrieb des Ofens mehr gewährleistet, sodass es)sogar zu einer Beeinträchtigung der in unmittelbarer Nane befindlichen Mobelkommen kann. Die Dichtung solte deshalb stets sauber gehalten werden.
• Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befindliche Heizelemente)dürfen deshalb nicht berührt werden.
• Backofen stets vorsichtig对外开放。Es kann heißer Dampf austreten, der unter Umständen zu Verbrennungen der Haut führt.
• Kein Wasser in den noch freißen Ofen gießen, da dies zu einer Beschädigung der Emailflächen führen kann.
• Dieses Gerät darf nur von Fachpersonal in strakter Übereinstimmung mit den diesbezüglichen Hinweisen des Herstellers installiert werden.
• Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation zurückgehen, weist der Hersteller jeder Haftung darüber.
• Bei Verwendung des Gerats entsteht Hitze, Dampf und Feuchtigkeit. Sorgen Sie deshalb durch eine angemessene Belülfung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Gerats kann die Zuhilfennahme einer zusätzlichen Belülfung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit ihrem Fachhändler.

BEDIENUNGSCANLEITUNG

These Bedienungsanleitung ist für spätere Zweifelsfälle oder Personen, die mit dem Gerät nicht vertraut sind, gut aufzubewahren.

Vor seiner ersten Verwendung muss der Ofeninnen mit lauwarmem Wasser und einem nicht scheuernden Reinigungsmittel gesaubert werden. Rost und Backpfanne in die entsprechenden Führungsgrillen einsetzen. Anschließlich Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um so eventuell vorhandene geruchsintensive Produktionsrückstände wie etwa Fette, Ole oder Harze vor dem ersten praktischen Einsatz zu beseitigen.

ACHTUNG: Bei dieserer ersten Inbetriebnahme kann es unter Umständen zum Austritt von Rauch oder unangenehmen Gerüchen kommt. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang geluftet werden.

Nach dieser einfachen Vorbereitung steht Ihn der Backofen für den praktischen Einsatz zur Verfügung.

Dieses Gerät ist ausschließlich für den Hausbedarf bestimmt. Backofen nur zur Zubereitung von Speisen verwenden.

PRAKTISCHE NUTZUNG DES BACKOFENS

Zur Aufrechterhaltung der gewünschten Backtemperatur bietet dieser Ofen Ihnen eine Thermostatregelung zwischen 50^ und 250^ . Beim Betrieb leuchtet die Thermostat-Leuchtanzeige immer wieder auf und veranschaulicht so die Funktion der Temperaturkontrolle.

Die gewündte Zubereitungsart wird über den Multi-funktionsschalter eingestellt. Zur Verfügung stehen hierbei die folgenden Möglichkeit:

A. INNENRAUMBELEUCHTUNG. Automatisch bei allen Modellen bei Einstellung der Zubereitungsart. Solange Backofen in Betrieb ist, bleibt die Innenraumbeleuchting eschaltet.

B.KONVEKTIONSBETRIEB. Ermöglicht herkömmliches Zubereiten bei Ober- und Unterhitze.

C. OBERHITZE.

Für eine schonende Zubereitung, zum Bräunen und zum Warmhalten fertiger Speisen.

D. UNTERHITZE.

Für eine langsame Zubereitung und zum Warmhalten fertiger Speisen.

E.VENTILATORGESTUTZTE MITTELHITZE. Ermöglicht ein gleichmäßiges Aufheizen mit Ventilatorbetrieb und dient gleichzeitigen Zubereitung mehrerer Gerichte auf versdenen Ebenen.

F.VENTILATORGESTUTZTE UNDERHITZE. These Betriebsart dient zur Zubereitung von besonder des delikaten Gerien bei Halbkonvektion und Unterhitze.

G.VENTILATORGESTUTZTER KONVEKTIONSBETRIEB.

These Betriebsart ermöglicht eine gleichmäßige Zubereitung mit Konvektionsbetrieb bei Ober- und Unterhitze. Für konventionelles Garen ist dies die energieeffizienteste Funktion.

H. GRILL-BETRIEB. Zum Gratinieren und Braunen.

II. MAXI-GRILL-BETRIEB. Funktionswise wie oben, hier aber mit einer wesentlich größeren Grillfläche.

J.VENTILATORGESTUTZTER GRILL-BETRIEB. Ermoglicht ein rasches Bräunen bei voller Währung des natürlichen gehalt. Für Garen mit Umluft ist dies die energieeffizienteNktion

K. AUFTAUBETRIEB. Der Ventilator arbeitet ohne Hitze zur Reduzierung der Auftauzeit.

NUTZLICHRATSCHLAGE

Vor Inbetriebnahme des Backofens müssen alle nicht zum

Einsatz gebrachten Zusatzteile aus dem Innenraum entfernt werden.

• Backofen vor der praktischen Verwendung immer erst auf die gewünschte Temperatur aufheizen.
• Backpfaffen im Zentrum des Ofens platzieren und dazischen den für eine ausreichende Luftzirkulation erforderlichen Abstand einhalten.
• Backpfannen nicht zuweit füllen, um einen saftigen Obstkuchen zuzubereiten. Über den Pfannenrand austretender Obstsaft führt zu bleibenden Flecken.
• Backpfannen nicht auf den Boden des Innenaums einsetzen und auch nicht mit Alu-Folie abdecken. Es konnte sonst zu einem Hitzestau kommt. Die Back- und Bratzeiten entsprachen nicht mehr den angegebenen Werten und es konnte zu einer Beschädigung der Emailflächen kommt.
• Zum Überwachen des Back- oder Bratguts sollen die Turm möglichst weniger geöffnet werden. (Die Innenraumbeleuchting bleibt während der gesamten Zubereitung eingeschaltet.)
• Tur stets mit der gebotenen Vorsicht öffnen, um nicht mit theirs Teilen oder theirs Dampf in Berührung zu kommt.

HINWEISE ZUR ZUBEREITUNG

Die erforderlichen Temperaturen und Zubereitungszeiten entnehmen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, können Sie Temperaturen und Zubereitungszeiten nach ihrem persönlichen Geschmack verändern.

Sofern auf der Packung nichts anderes angegeben ist, muss Tiefkuhlkost vor der Zubereitung voll aufgetaut werden.

Gericht Temp. °C Riffe Zubereitung in Minuten Empfohlen Persönlich
Rührteiggebäck
Biskuit	175	2	55-65
Feine Torte	175 3	60-70
Mürbeteiggebäck
Tortenboden		200 3	08-10
Tortenboden mit Quarkbelag		200	3	25-35
Tortenboden mit Obstbelag		200	3	25-35
Hefeteiggebäck
Tortenboden		180 3	30-45
Weißbrot 1 kg Mehl		200	3	25-35
Kleingebäck
Mürbeteig		200 3	10-15
Ölgebäck		200 2	35-45
Kekse		200 3	15-20
Lasagne		225 2	40-50
Fleisch (Zubereitungszeit pro cm Stärke)
Braten mit langer Zubereitung		200	2	120-150
Braten mit kurzer Zubereitung		200	2	60-90
Fleischkräßchen		200 2	30-40
Geflügel
Ente 1 1/2 kg		200 2	120-180
Gans 3 kg		200 2	150-210
Brathähnchen		200 2	60-90
Pute 5 kg		175 2	240-260

Gericht Temp. °C Rille Zubereitung in Minuten Empfohlen Persönlich
Wildbret
Hase	200 2	60-90
Rehchenkel	200 2	90-150
Hirschchenkel	175 2	90-180
Gemüse
Gebackene Kartoffeln	220 2	30-40
Gemüsepastete	200 2	40-50
Fisch
Forelle	200 2	40-50
Seebrassen	200 2	40-50
Pizza	240 3	10-20
Grill
Koteletts	4	8-12
Würstchen	4	10-12
Grillhöhnen	2	25-35
Gegrillter Kalbsbraten 0,6 kg	50-60

• Die Zahl der Rillen beginnt jeweils mit der untersten (also ohne eine Aufstellung auf dem Boden des Backofens, der für die Pfanne nicht in Frage kommt).

DIESE ANGABEN DIENEN NUR ZUR ORIENTIERUNG, DA TEMPERATUR UND ZEIT AUCH VON DER JEWELIGEN Menge UND QUALITAT ABHÄGEN.

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pflanme mit niedrigem Rand geben. Der Rost muss hierbei ganz oben eingeschoben werden, während die Fettpfanne unmittelbar darunter zu platzieren ist. Grill bei Backöfen mit Ventilator auf die Position, bzw. bei Multifunktionsöfen auf Position, einstellen.

Je nach Art der des Gerichts (Fleisch, Fisch, Geflügel usw.) muss das Grillgut für ein gleichmäßiges Bräunen während der Zubereitungomal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt:

Grillgut Zubereitungszeit

in Minutes

Empfohlen

Dunnes Fleisch oder Scheiben 4-6

Normales Fleisch 5-8

Fisch ohne Schuppen 8-10

Fisch (z.B. Forelle, Lachs) 12-15

Würstchen 10-12

Sandwiches

2-5

HINWEIS

Zum Abdecken der Grillpfanne oder zum Aufwärmen keine Alu-Folie verwenden.
- Speisen nicht in Alu-Folie einwickeln bzw. unmittelbar unter den Grill legen; durch das hohe Reflexionsvermögen von Aluminium konnte es zu einer Beschädigung des Grills kommt.

BETRIEB MIT DEM ELEKTRONISCHEN SECHS-TASTENTIMER

Beschreibung der Tastenfunktionen:

Kurzzeitwecker

Automatische Zubereitung (Dauer)

Ende der Zubereitung (Endzeit)

Handbetrieb

Zahl wird bei allen Programmen kleiner

Zahl wird bei allen Programmen großer

Erklärung der Leuchtsymbole:

Zeigt an, dass eine programmierte Zubereitung lauft, bzw. Handbetrieb.

Programmierter Kurzzeitwecker.

Zusammen mit "AUTO" (beide blinkend): Programmfehler.

AUTO: AUTOMATIKPROGRAMM

(Blinkend): Programmeinheit auf Position Automatik, jeder nicht programmiert bzw. Ende des Programms.

(Fest): Programmeinheit auf Position Automatik und programmiert.

Leuchten außer der Uhrzeit keine weiteren Symbole auf, bedeutet dies, dass eine programmierte Wartezeit vorgesehen

ist.

Funktionen der Programmeinheit:

Anzeige der Uhrzeit im 24-Stunden-Takt.

Kurzzeitwecker (maximal 23 Stunden und 59 Minuten).

Automatische Programmierung (Beginn und Ende der Zubeitung).

Halbautomatische Programmierung (nur Beginn oder nur Ende der Zubereitung).

Der Timer Funktioniert nur, wenn das Gerät unter Spannung liegt.

Elektronikuhr

Sofort nach Anschluss des Geräts an das Stromnetz (sowie nach einem Stromausfall) erscheinen auf dem Display DREI blinkende Zahlenstellen.

Zur Eingabe der korrekten Uhrzeit müssen und zusammen und GLEICHZEITIG auch eine der Tasten oder gedrückt werden, bis die jeweils korrekte Uhrzeit zur Anzeige kommt. Nach dieser Einstellungarfund Sekunden lang keine weitere Taste betätigwt werden.

Ein paar Sekunden nach der ersten Betätigung der Tasten und wird der Zahlenwechsel erheblich schneller.

Handbetrieb

(ohne Zuschaltung der Programmeinheit)

Zur Nutzung des Backofens im Handbetrieb muss über die Taste zunachst die blinkende Anzeige «AUTO» gelscht werden.

Leuchtet die Anzeige «AUTO» fest auf (was bedeutet, dass der Backofen programmiert ist), muss das eingebene Programm zunachst über die Taste gelöscht und der Zähler auf 0 zurückgestellt werden.

Automatischer Betrieb

(Beginn und Ende der Zubereitung)

1) Über die Taste die gesamte Zubereitungszeit eingeben
2) Uber die Taste das Ende der Zubereitungszeit eingeben
3) Mit den Thermostatstatten und dem Funktionsschalter die gewünschte Temperatur und Funktion einstehen.
Nach diesen anfänglichen Einstellungen leuchtet die Anzeige «AUTO» fest auf und zeigt an, dass der Backofen nun programmiert ist.

Praktisches Beispiel:

Wir bereits einen Zubereitungszeit von 45 Minuten, die um 14.00 Uhr zum Abschluss kommt soll.

• Über die Taste stellen wir den Zähler auf 0.45 ein.
• UberdieTastestellen wir den Zähler auf 14.00 ein.

Nach diesen Eingaben entscheid auf dem Display wieder die jeweilige Uhrzeit. Das ebenfalls aufleuchtende Symbol «AUTO» zeigt an, dass die gewünschte Programmierung übernommen und abgespeichert wurde.

Hierauf setzen sich der Backofen um 13.15 Uhr (14.00 Uhr minus 45 Minuten) automatisch in Betrieb, wobei während der laufenden Zubereitung die Symbole und «AUTO» aufleuchten. Um 14.00 Uhr schaltet sich der Backofen automatisch aus und es ertont in regelmäßigen Abständen das akustische Hinweissignal, das über die Taste vieder annulliert werden kann.

Halbautomatischer Betrieb

A. Programmierung der Zubereitungsdauer

Die gewünschte Dauer der Zubereitung über die Taste eingeben und bestätigen. Der Backofen setzen sich nun sofort in Betrieb und auf dem Display erschienen die Symbole «AUTO» und . Nach Ablauf der vorprogrammierten Zeit schaltet sich der Backofen aus und es ertont in regelmäßigen Abständen das akustische Hinweissignal, das wie oben angegeben wieder annulliert werden kann.

B. Programmierung der Endzeit der Zubereitung

Die Uhrzeit für das Ende der Zubereitung über die Tatesteingegeben und bestätigen. Der Backofen setzen sich nun sofort in Betrieb und auf dem Display erschienen die Symbole «AUTO» und . Sobald die Endzeit der Zubereitung erreicht ist, schaltet sich der Backofen aus und es ertont in regelmäßigen Abständen das akustische Hinweissignal, das wie oben angegeben wieder annulliert werden kann. Der jeweilige Programmzustand kann durch eine Betätigung der entsprechenden Taste jederzeit überwacht werden. Über die Taste kann das Programm auch gelöscht und der Zähler auf 0 zurückgestellt werden. Wird anschließend die Taste gedrückt, steht der Backofen für Handbetrieb zur Verfugung.

Elektronischer Kurzezeitwecker

Die «Timer»-Funktion entspricht einem elektronischen Kurzeitwecker, der maximal auf einen Zeitaum von 23 Stunden 59 Minuten vorprogrammiert werden kann. Diese Einstellung erfolgt über die Taste , die hierbei gleichzeitig mit den Tasten (+) oder (-) betätigt werden muss, bis auf dem Display der gewünschte Zeitaum ausgewiesen wird. Nach Abschluss der Einstellung erscheint auf dem Display wieder die laufende Uhrzeit zusammen mit dem Symbol . Der Ablauf des eingestellten Zeitaums setzt hierauf unmittelbar ein, wobei die verbleibende Restzeit jederzeit durch eine Betätigung der Taste abgerufen werden kann. Nach Ablauf der gesamten einges

tellten Zeitspanne verlischt die Anzeige und es ertont in regelmäßigen Abständen ein akustisches Hinweissignal, das über die Taste wieder annulliert werden kann. Dieser elektronische Kurzeitwecker steuert keine Funktion des Backofens.

ANMERKUNGEN

• Kommt es bei einer Einstellung zu einem Fehler, ertont das akustische Hinweissignal und die Anzeige "AUTO" Goes auf Blinkbetrieb über. Hierauf muss die Taste gedrückt und anschließlich die vorgenommene Einstellung berichtigt werden.
• Das akustische Hinweissignal am Ende eines Programms er-. tont sieben Minuten lang, sofern es vorher nicht uber die Taste annulliert wird. Die Anzeige "AUTO" bleibt nach Ablauf dieser sieben Minuten weiter auf Blinkbetrieb.
• Für das akustische Hinweissignal konnen drei verschiedene Lautstärken eingegeben werden: leise, mittel und laut. Zur Einstellung der Lautstärke muss der Timer auf Handbetrieb stehen; anschließend Taste drücken und gewährte Lautstärke überprüfen. Wir die Taste losgelassen und erneut gedrückt, ergibt sich die{nachste Lautstärkenstufe. Diesen Vorgang so oft wiederholen, bis die gewünschte Lautstärke erreicht ist.

ACHTUNG! Bei einer Unterbrechung der Stromversorgung werden alle programmierten Funktionen einschließlich der Uhrzeit gelöscht. Nach Wiederherstellung der Stromversorgung erschienen erneut die drei blinkenden Zahlenstellen und das Gerät kann neu programmiert werden.

BETRIEB MIT DEM MECHANISCHEN TIMER

Nach Vornahme der gewünschten Thermostatinstellungen muss der Schalter zunachst in Uhrzeigerrichtung bis zu seiner maximalen Stellung gedreht und dann auf die gewünschte Zeitspanne zurückgenommen werden. Sobald die eingestellte Zeit abgelaufen ist, ertont ein Summer. Dieses akustische Hinweissignal weist lediglich auf den Ablauf der eingestellen Zeit hin und hat keinerlei Einfluss auf die laufende Ofen

funktion.

REINIGUNG DES GERÄTS

WICHTIG

Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Gerats unterbrochen werden.

Nicht selbstreinigende Backofen müssen nach ihrer Verwendung gereinigt werden. Hierfür muss das Gerät ausgeschaltet und noch warm, aber nicht mehr heißt sein, da sich in dieser Zustand die durch den Dampf beim Backen entstehende

Fettschicht an den Wänden leichter entfernen{lsst und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung mussen zunachst die seitlichen Chromhalterungen entfernt werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwartigen Aufnahmen zu befreiern. Den Innenaum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklosung getränkten Lappen auswischen, nachspullen und trocknen. Sollten hartnackige Flecken oder Spritzer zurückbleiben, auf den Boden des Inneraums einen mit Ammoniak getränkten Lappen legen, Turschlieben und Wände nach ein paar Stunden nochomal mit warmem Wasser und einem lissigen Haushaltsreiniger behandeln, nachspullen und sorgfaltig trocknen. Zur Reinigung der äußeren Hochglanzteile nur Wasser und Seite und einen weichen Lappen verwenden. Niemals scheuernde Reinigungsdprodukte in Pulverform verwenden.

Zu vermeiden sind ferner sauere und alkaline Produkte (Zitronensaft, Essig, Salz, Tomaten usw.). Besonderss die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuernden Produktien behandelt werden. Ebenso weniger geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberlächen hervorrufen konnen. Backofen nicht mit Hochdruckreinigern oder dampfgeräten reinigen.

Normalerweise genugts, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auswischen. Zur Beseitigung von hartnackigen Rückständen sollen wie folgt vorgegangen werden:

EMAILLIERTE TEILE

Nur für Emailächen ausrücklich empfohlene Reinigungsmittel verwenden. Chlorhaltige Produkte sind unter allen Umständen zu vermeiden.

GLASFENSTER DER OFENTÜR

Zur Vermeidung von eventuellen Beschädigungen darf das Glasfenster nicht mit scheuernden Putzmitteln gereinigt werden. Eine zerkratzte Glasäche konnte gefährliche Folgen haben.

Für eine bequemere Reinigung kann die innere Glasplatte der Ofentür herausgenommen werden. Nachstehend die Anleitung zum Ausbau der Glasplatte bei den drei verschiedene Turvarienten.

TurvomTypA

Die an der Innenseite der Tur beindlichen Halteschrauben der Glasplatte losen und Glasplatte vorsichtig herausnahmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden. Hierzu wie weiter oben beschrieben vorgehen.

TurvomTypB1/B2

Die Schrauben in der oberen Halterung der Glasplatte losen, Halterung in Richtung "A" abziehen und Glasplatte vorsichtig herausnehmer. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden.

A

A

Tur vom Typ C

Einen Iachen Schraubenzieher in den in der Skizze markierten Schlitz einfahren und vorsichtig nach oben abdrücken.

Beim erneuten Einbau der Glasplatte darauf auf achten, dass diese an allen vier Seiten korrekt in ihrer Aufnahme außiegt.

AUSBAU DER OFENTÜR

Für eine bequemere Reinigung des Backraums kann die Ofentür entfernt werden. Nachstehend die Anleitung zum Ausbau der Ofentür bei den drei verschiedene Turvarianten.

TurvomTypA/B2

Die Scharniere "A" besitzen zwei bewegliche Stifte "B".

Wird der Stift "B" angehoben, kann das Scharnier aus seiner Halterung gezogen werden.

AnschlieSeD Tur halb schlieBen.

Hierauf Tur anheiten und nach außen abziehen; Tur hierbei in unmittelbarer Höhe der beiden Scharniere halten.

Zum Wiedereinbau der Tur mussen die Scharniere zunachst in die entsprechenden Schlitze eingefuhrt werden. Anschließend Tur voll offen.

Die Türarf derst geschlossen werden, wenn die beiden beweglichen Stifte "B" zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. 3).

WICTIGER HINWEIS

• Beim Abnehmer der Tur darf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen wurde.
• Tur niemals in Wasser eintauchen.

Tur vom Typ B1

Tür voll bis Position "D" öffnen.

Die beiden beweglichen Scharnierelemente "A" bis Punkt "B" anheben.

AnschlieBend Tur halb schlieBen.

Hierauf Tur anheben und nach außen abziehen; Tur hierbei in unmittelbarer Nane der beiden Scharniere halten.

Zum Wiedereinbau der Tur mussen die Scharniere zunachst in die entsprechenden Schlitze eingeführt werden. Anschließend Tur voll offen.

Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Scharnierelemente "A" zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. X).

WICTIGER HINWEIS

• Beim Abnehmer der Tür darf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen wurde.
• Tur niemals in Wasser eintauchen.

Tur vom Typ C

Tür öffnen und fest mit einer Hand halten.
Das untere Scharnier mit einem passenden Schraubenzieher an der Befestigung am Ofen besteht.
Anschließlich oberes Scharnier aus seiner Halterungziehen und Tür abnehmer.

Zum erneuten Anbringen der Tur in umgekehrter Reihenfolge vorgehen.

Mit dem Ofen gefeliefertes Zubehor (Fig. 4)

Der Backraum kanninnen mit seitlich an der Ofenwand angebrachten Laufschienen ausgestattet sein. In diese Laufschienen werden der Backrost und das Backblech eingeschoben. Nachstehend die Anleitung zum Ausbau der Laufschienen bei den zwei verschiedenen Varianten.

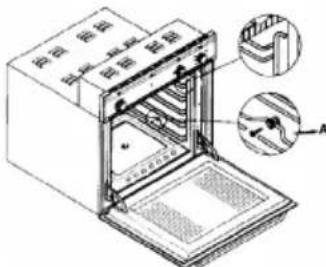

Gitter vom Typ 1

Zum Ausbau den Laufschienen müssen diese bei Punkt A einfach nur weniger nach unter abgedrückt werden.

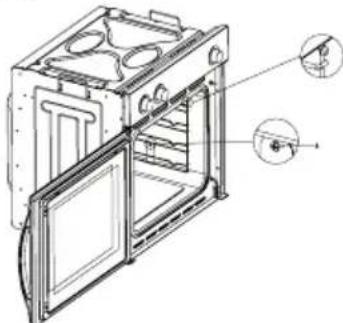

Gitter vom Typ 2

Zum Ausbau den Laufschienen die entsprechende Halteschraube mit einem passenden Schraubenzieher offen und Gitter nach oben abziehen.

HINWEISE ZUR INSTALLATION

Dieses Geratarfur von entsprechendbefugtemFachpersona in Übereinstimmung mit den vor Ort geltenden technischen Auflagen und EU-Bestimmungen installiert werden.:

Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien).

Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland).

IEE-Norm zur Verkabelung.

Strom fuhrende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genannten Bauteile vollzähig vorhanden sind:

Bedienungsanleitung
- Ofenrost
- Eine Backpfanne
- Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort

AUFSTELLUNG DES GERÄTS (siehe Fig. 5)

Dieses Gerät gehört zur Klasse I.

Eine Erdung ist gesetzlich vorgeschreiben. Bei einer Zuwiderhandlung gegen die geltenden Unfallverhütungsvorschriften weist der Hersteller jegliche Haftung zurück.

WICTIG

Der Schrank, in den das Gerä eingebau wird, bzw. das diebezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85^ über der Raumtemperatur ausgesetzt.

Bestimmte mit Kunststoffeilen hergestellte Kuchenmöbel neigen bereits bei niedrigeren als den angegebenen Temperaturwerten zu Verfarbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperaturforderungen eingebaut bzw. besteht kein Abstand von mindestens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezüglich Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Standardöffnung von 600mm unterhalb des Kochfelds oder in eine Kuchensäule eingebaut werden.
2. Beim Einbau des Backofens in eine Kuchensäule muss auf eine ausreichende Belüfung geachtet werden. Hierzu die Rückwand des Schranks abnehmer und wie in Fig. 5 dargestellt eine Öffnung von mindestens 85 - 90mm vorsehen.
3. Der Backofen muss am Aufstellungsort sichere befestigt werden. Diesbezüglich sind die in den vier Ecken des Turrahmens vorgesehen Schrauben "A" Fig. 5 zu verwenden.

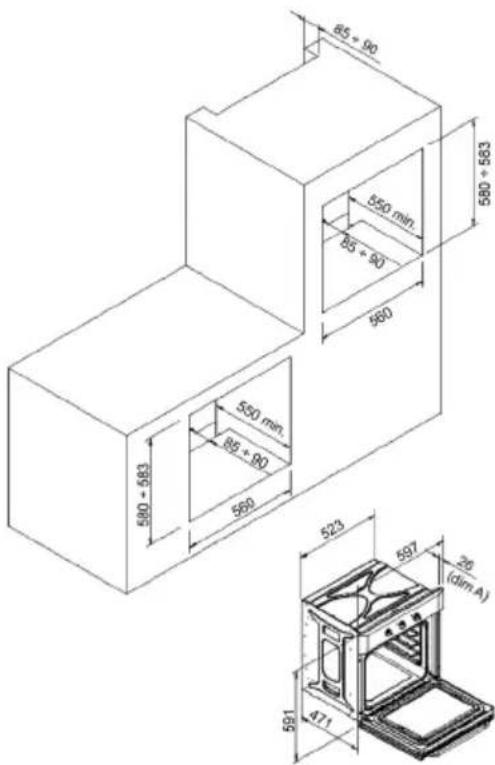

Fig. 5: Abmessungen für den Einbau von einfachen elektrischen Backöfen mit einer Breite von 60~cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung innerhalb des Schranks.
EINBAUMABE FÜR OFEN MIT TURDICKE 26 mm (dim A)

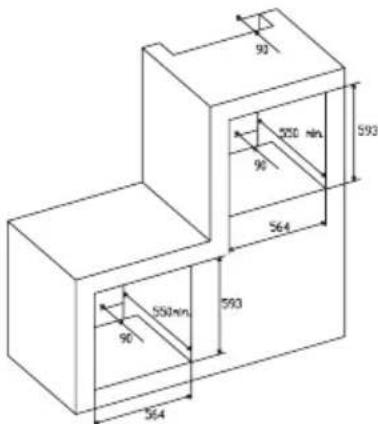

EINBAUMAße FÜR OFEN MIT TÜRDICKE 20 mm (dim B)

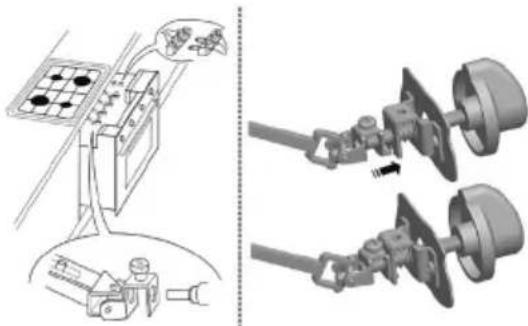

1. Bei polyvalenten Einbauöfen sind wie in Fig. 6 dargestellt die entsprechenden Kardangelenke zu verwenden.

A. Halterung abnehmen.
B. 75-90 mm Zwischenraum zwischen der Wand und dem rückwärten Einbaubereich bzw. dem Schrankboden.
C. Sockel.
D. Anzubringende Blende.

Mindestlufungsbedarf für obere und andere Unterbringung und Halterung des rückwärten Bereichs der Einheit.

Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in ein Standard-Küchenmodul.

A. Rückwand
B. Lagerraum
C. Hier Rückwand entfernen
D. Rückwand
E. Lagerraum
F. Sockel
G. Mindestluftungsausschnitt 80 cm2

Fig. 8: Luftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in einen Hochschrank.

ELEKTRISCHER ANSCHLUSS

Vor Anschluss des Geräts muss sichergestellt sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt.

Der elektrische Anschluss solte vorzugsweise nach NICEIC-Standard vorgenommen werden.

HINWEIS: DIESES GERÄT MUSS GEERDET WERDEN.

Dieses Gerät muss über einen bequem zugänglichen automatischen Zweipol-Schalter mit 13 A und einem Kontaktabstand von 3 mm geführt werden.

WICTIG

Die Leiter des Netzkabels entsprechen der folgenden Farbcodierung:

Gelb/grün - Erde

Blau-Nulleiter

Braun-Phase

• Der gelb/grüne Leiter muss an die mit "E", dem Erdungssymbol oder die gelb/grün markierte Klemme gelegt werden.
• Der blaue Leiter muss an die mit "N" markierte Klemme gelegt werden.
• Der braune Leiter muss an die mit "L" markierte Klemme gelegt werden.
• Das Netzkabelarf an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.
• Beschädigte Netzkabel mussen durch ein vom Hersteller bzw. der zuständigen Kundendienstelle gefelwertes gleichwertiges

Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerat vom Netz trennen, Halteschrauben losen und Rückwand des Gerats abnehmer.
2. Halteschrauben und Schrauben der Anschlussklemmen losen und altes Netzkabel entfernen.
3. Neues Kabel unter Bechtung der entsprechenden Farbcodierung anschließen und alle Schrauben wieder fest anziehen. Das neue Netzkabel muss hierbei den im Kapitel Technische Angaben genommen Spezi-kationen entsprechen.

WARTUNG UND UTERHALT

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunachst vom Netz getrennt werden.

Während der Garantiezeit mussen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienstelle des Herstellers überlassen werden. jeder von thisbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

AUSTAUSCH DER LAMPE DES INNENRAUMS

(Fällt nicht unter die Garantie des Geräts.)

Für die Beleuchtung des Innenraums kommt eine Gluhlampe mit 15 W bzw. 25 W für 300^ vom Typ E-14 zum Einsatz.

ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmer und vorhandene Einsätze herausnahmen.

Glasabdeckung zum Schutz der Gluhbirne gegen den Uhrzeigersinn Herausdrehen. Fig. 9 (A).

Alte Gluhbirne Herausnehmen, sicher und umweltfreundlich entsorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschrauben. Die neue Gluhbirne muss hierbei den im Kapitel Technische Angaben genommen Speziifikationen entsprechen.

ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnahmen unter Umständen ein entspruchendes Werkzeug zum Einsatz gebracht werden muss.

PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEIDUNG

(Eine bereits in das Geräe eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.)

Zur Aufrechterhaltung des Selfstreinigungseffektus muss der Backofen zur Entfernung von hartnäckigen Flecken und Rückstellenden jeweils auf mindestens 200^ aufgeheizt werden, damit diese nicht für immer bleiben.

Wird die Verkleidung schwarz und glanzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verkleidung alle Einsätze aus dem Backofen entnahmen.

Die neue Verkleidung kann als Ersatzteil direkt über die entsprechende Abteilung des Herstellers bezogen werden (siehe listened hier bei der genaue Gerätotyp und die Baureihennnummer des Geräts angegeben werden, so wie sie auf dem Typenschild verzeichnet sind.

TECHNISCHE ANGABEN

INNENABMESSAGENGEN

Hohe:340mm

Breite: 440mm

Tiefe: 390 mm

Inhalt: 59 Liter

ELEKTRISCHE ANGABEN

Nennspannung:

220V-240V\~50Hz

Speiseanschluss:13 A (automatischer Bipolar-Schalter mit einem Kontaktabstand von 3 mm)

LEISTUNGSAUFNAHME

Unterhitze: 1,30 kW

Oberhitze: 0,90 kW

Ventilator-Heizelement: 2,30 kW

Grill-Heizwiderstand: 1,35 kW

Netzkabel:

3x1,5mm2 Typ H07RN-F

Innenraumbeleuchting:

15 W - 25 W / 300°C, Typ E-14

Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation des Gerats zurückgehen, weist der Hersteller jeder Haftung zurück.

Der Hersteller besteht sich das Recht vor, alle von ihm als erforderlich oder angebracht erachteten Neuerungen ohne eine diesbezügliche Vorankündigung in das Gerät einzubringen.

INSTRUCTIONS POUR L'UTILISATEUR

Automatische bereiding.

(Bereidignsbegin en -einde)

GEBRUIK VAN DE MECHANISCHE TIMER

Elektricit in arbeitsregelingen.

EERSTINGEBRUIKNEMING VAN HET APPARAAT

ELEKTRISCHE AANSLUITING

ELEKTRISCHE GEGEVENS

Bedrijffsspanning:

220V-240V\~50Hz

Toevoeraansluiting:

20 15 15 15 15 15 15 15 15 15 15 15 15

aaii j 1

J 1

y

JSS 1000

J 1

y y y sl 10

Jusuaal

jgl jing jia jia li a lao jao gaiu li aia i 5

LcIolaoog. quo Jy liaiu Jnaiu Ia jia 1111111111111111

g 10000000000000000000000000000000000000000000000

jagll jalglgablaa aaaagatgall jgal

dole 1oglo

1aolal paoiagaaeepnpeo aoeae 0jao jaoa Joo

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

aia jaii iie gao jy jiall go Jaleill pue algo aoy la gog uo pa jai aai

g 1

jai 1

aolll 1i 0olal as 2

y1 gwl lal a culllallg g jgi gacaa pi jglll

:J111 J111 0
