GEBRUIKSAANWIJZING PHDP 180 A1 PARKSIDE

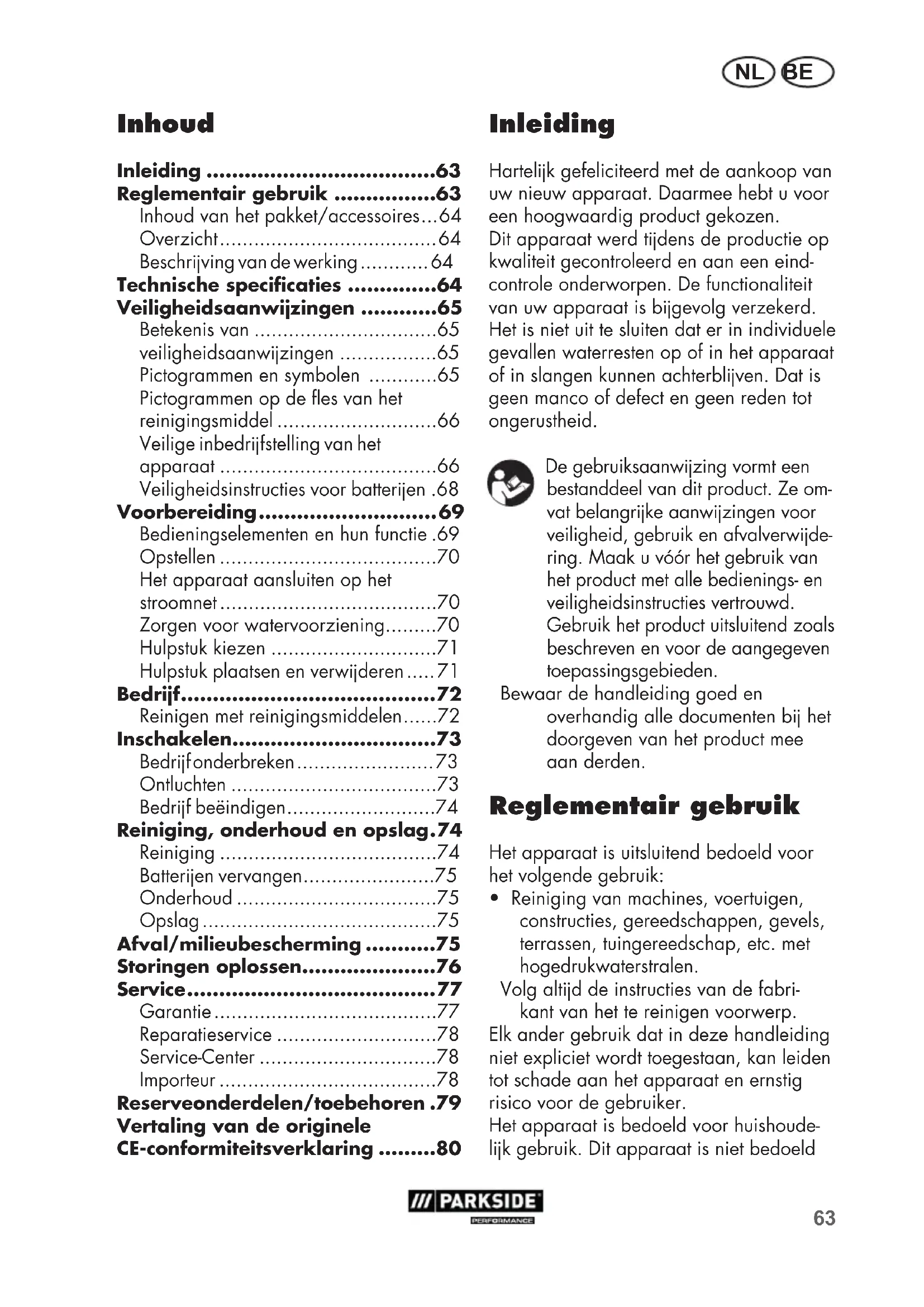

Inleiding Hartelk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen. Dit apparaat werd tdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bgevolg verzekerd. Het is niet uit te sluiten dat er in individuele gevallen waterresten op of in het apparaat of in slangen kunnen achterblven. Dat is geen manco of defect en geen reden tot ongerustheid. De gebruiksaanwzing vormt een bestanddeel van dit product. Ze om- vat belangrke aanwzingen voor veiligheid, gebruik en afvalverwde- ring. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten b het doorgeven van het product mee aan derden. Reglementair gebruik Het apparaat is uitsluitend bedoeld voor het volgende gebruik:

• Reiniging van machines, voertuigen, constructies, gereedschappen, gevels, terrassen, tuingereedschap, etc. met hogedrukwaterstralen. Volg altd de instructies van de fabri- kant van het te reinigen voorwerp. Elk ander gebruik dat in deze handleiding niet expliciet wordt toegestaan, kan leiden tot schade aan het apparaat en ernstig risico voor de gebruiker. Het apparaat is bedoeld voor huishoude- lk gebruik. Dit apparaat is niet bedoeld Inhoud Inleiding ....................................63 Reglementair gebruik ................63 Inhoud van het pakket/accessoires ... 64 Overzicht ...................................... 64 Beschrving van de werking ............ 64 Technischespecicaties ..............64 Veiligheidsaanwzingen ............65 Betekenis van ................................65 veiligheidsaanwzingen .................65 Pictogrammen en symbolen ............65 Pictogrammen op de es van het reinigingsmiddel ............................66 Veilige inbedrfstelling van het apparaat ......................................66 Veiligheidsinstructies voor batteren .68 Voorbereiding ............................ 69 Bedieningselementen en hun functie .69 Opstellen ......................................70 Het apparaat aansluiten op het stroomnet ......................................70 Zorgen voor watervoorziening .........70 Hulpstuk kiezen .............................71 Hulpstuk plaatsen en verwderen ..... 71 Bedrf ........................................ 72 Reinigen met reinigingsmiddelen ......72 Inschakelen................................73 Bedrf onderbreken ........................ 73 Ontluchten ....................................73 Bedrf beëindigen ..........................74 Reiniging, onderhoud en opslag . 74 Reiniging ......................................74 Batteren vervangen .......................75 Onderhoud ...................................75 Opslag .........................................75 Afval/milieubescherming ...........75 Storingen oplossen.....................76 Service ....................................... 77 Garantie .......................................77 Reparatieservice ............................78 Service-Center ...............................78 Importeur ......................................78 Reserveonderdelen/toebehoren .79 Vertaling van de originele CE-conformiteitsverklaring .........80NL BE

15 LC-display 16 Battervak 17 Inschakelhendel 18 Vergrendeling 19 Ontgrendeling voor hogedrukslang 20 Drukinstelling 21 Snelaansluiting 22 Turbo-vuilfrees 23 3-in-1-spuitkop 24 Schrobmachine 25 Drukregelaar 26 Zwenkbare aansluiting 27 Reinigingsmiddeles 28 Snelaansluiting met zeefelement 29 Wateraansluiting 30 Aan-/uitschakelaar 31 Houder voor spuitkop 32 Snelaansluiting voor de watertoevoer Beschrving van de werking De hogedrukreiniger reinigt met behulp van een hogedrukwaterstraal. Indien nodig kan deze ook worden ge- bruikt met toevoeging van reinigingsmid- delen. De werking van de verschillende bedie- ningselementen is hieronder beschreven. Technische specicaties Hogedrukreiniger PHDP 180 A1 Nominale spanning (U) 230 V~ Frequentie 50 Hz Nominaal vermogen (P) 3000 W Lengte netsnoer 5 m Veiligheidsklasse I Beschermingsgraad IPX5 Gewicht incl. toebehoren (m) 21,6kg Lengte hogedrukslang 10 m Nominale druk/werkdruk (p) 15 MPa Max. toegestane druk (pmax) 18 MPa Max. toevoerdruk (pin;max) 0,8 MPa voor commercieel gebruik. B commercieel gebruik vervalt de garantie. De fabrikant is niet aansprakelk voor schade die voort- vloeit uit oneigenlk gebruik of uit een foute bediening. Inhoud van het pakket/ accessoires Pak het apparaat uit en controleer, of het volledig is. Voer het verpakkingsmateriaal volgens wettelke voorschriften. - Hogedrukreiniger met netsnoer - Snelaansluiting voor de watervoorzie- ning - Pistoolgreep - Lans - Hogedrukslang - 3-in-1-spuitkop - Turbo-vuilfrees - Schrobmachine - Reinigingsmiddel 0,5 l - Reinigingsnaald spuitkop - 2 AAA-batteren - Gebruiksaanwzing Overzicht De afbeeldingen bevinden zich op de uitvouwpagina vooraan. 1 Pistoolgreep 2 Beugelgreep 3 Ontgrendeling 4 Lans 5 Slangtrommel 6 Kruk 7 Reinigingsnaald spuitkop 8 Verlengbuis 9 Hogedrukslang op slangtrommel 10 Netsnoer 11 Kabeltrommel 12 Sluitkap met aanzuigslang 13 Reinigingsmiddelreservoir 14 WielenNL BE

Dit apparaat is bedoeld voor aansluiting op een stroomnet met op het overgavepunt (het wandstopcontact) een systeemimpe- dantie Zmax van maximaal 0,3206 Ohm. De gebruiker moet ervoor zorgen dat het apparaat uitsluitend wordt aangesloten op een stroomnet dat aan deze vereiste voldoet. Indien nodig, kan de systeemim- pedantie b het plaatselke energiebedrf worden nagevraagd. Veiligheidsaanwzingen Dit gedeelte behandelt de basisveilig- heidsmaatregelen b het gebruik van het apparaat. Betekenis van veiligheidsaanwzingen GEVAAR! • Als u deze veiligheidsaan- wzing niet volgt, gebeurt er een ongeval. Het gevolg is ernstig lichamelk letsel of de dood. WAARSCHUWING! • Als u deze veiligheidsaanwzing niet volgt, gebeurt er eventueel een ongeval. Het gevolg is even- tueel ernstig lichamelk letsel of de dood. VOORZICHTIG! • Als u deze veilig- heidsaanwzing niet volgt, gebeurt er een ongeval. Het gevolg is eventueel lichte of matig lichamelk letsel. WAARSCHUWING! • Als u deze veilig- heidsaanwzing niet volgt, gebeurt er een ongeval. Het gevolg is eventueel materiële schade. Pictogrammen en symbolen Pictogrammen op het apparaat Let op! Lees zorgvuldig de gebruiksaan- wzing. Maak u vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat. Let op! Als de kabel b gebruik beschadigd wordt, moet h onmid- dellk worden afgekoppeld van het stroomnet. De stekker moet ook uit het stopcontact worden gehaald b het aansluiten op de watertoevoer of als u probeert om lekken te ver- helpen. Apparaat dat niet geschikt is voor aansluiting op het drinkwatertoe- voersysteem. Elektrische apparaten horen niet b het huisvuil. Hogedrukreinigers kunnen b oneigenlk gebruik gevaarlk zn. De straal mag niet op per- sonen, dieren, actieve elektri- sche apparatuur of het appa- raat zelf gericht worden. Gebruik het apparaat uitsluitend staand, nooit liggend.NL BE

Weergave van geluidsvermogen- niveau LWA in dB. Pictogrammen op de es van het reinigingsmiddel Let op! Btend! Irriterend! Kan ernstige huidirritatie en oogschade veroorzaken. Veilige inbedrfstelling van het apparaat Algemene instructies

• Lees zorgvuldig de gebruiksaan- wzing. Maak u vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat.

• Het apparaat mag niet door kin- deren worden gebruikt. Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met het apparaat spelen.

• Het apparaat kan worden ge- bruikt door personen met ver- minderde fysieke, sensorische of mentale capaciteiten, of een gebrek aan ervaring en kennis, als z onder toezicht staan of geïnstrueerd zn in het veilige gebruik van het apparaat en de gevaren die daaruit voortvloei- en begrpen.

• Personen die met de gebruiksaan- wzing niet vertrouwd zn, mo- gen het apparaat niet gebruiken.

• Hogedrukreinigers mogen niet door niet-geïnstrueerde perso- nen worden gebruikt.

• Wanneer zich tdens het ge- bruik een storing of een defect voordoet, moet het apparaat on- middellk worden uitgeschakeld en moet de netstekker uit het stopcontact worden gehaald. Voor mogelke oorzaken van een storing, kunt u het hoofdstuk „Probleemopsporing” (zie pa- gina 76) raadplegen of contact opnemen met ons servicecenter.

• U bent als gebruiker persoonlk aansprakelk voor ongevallen of gevaarlke situaties tegen- over derden en hun eigendom. Houd rekening met de geluids- hinder en de plaatselke voor- schriften. Inbedrfstelling

• Draag b gebruik van het appa- raat altd een veiligheidsbril.

• Draag b gebruik van het appa- raat altd stevige schoenen en een lange broek. Loop nooit op blote voeten en draag ook geen lichte sandalen tdens gebruik van het apparaat.

• Werk niet met een beschadigd, onvolledig of zonder toestem- ming van de fabrikant omge- bouwd apparaat. Laat door een erkend technicus controleren of de nodige elektrische veilig- heidsvoorzieningen aanwezig zn voordat u het apparaat in gebruik neemt.

• Het apparaat mag alleen wor- den aangesloten op een stop- contact dat door een ervaren elektricien volgens IEC 60364-1 is geïnstalleerd.

• Controleer voor gebruik altd de aansluit- en verlengkabels op tekenen van beschadiging of veroudering. Als de kabel tdens gebruik beschadigd raakt, moet deze onmiddellk worden losgekoppeld van het elektriciteitsnet; RAAK DE LN

NIET AAN VOORDAT H IS

LOSGEKOPPELD VAN HET NET. Gebruik het apparaat niet alsNL BE

• Wees aandachtig, let op wat u doet en gebruik uw gezond ver- stand wanneer u met elektrisch gereedschap werkt. Gebruik het elektrische gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medi- catie.

• Hogedrukstralen kunnen b onjuist gebruik gevaarlk zn. De straal mag niet op personen, dieren, actieve elektrische uitrus- ting of de machine zelf gericht worden.

• Richt de straal niet op uzelf of op anderen om kleding of schoenen te reinigen.

• Als u in aanraking komt met reinigingsmiddel, spoel dit dan met veel schoon water.

• Gebruik het netsnoer niet om de stekker uit het stopcontact te trekken of om aan het apparaat te trekken. Bescherm het nets- noer tegen hitte, olie en scherpe randen.

• Explosiegevaar - Gebruik geen brandbare vloeistoffen.

• Gebruik het apparaat niet in de buurt van brandbare vloeistof- fen of gassen. Als u hiermee geen rekening houdt, bestaat er brand- of ontplofngsgevaar.

• Transporteer het apparaat nooit wanneer de aandrving nog draait.

• Schakel het apparaat uit en trek de stekker uit het stopcon- tact. Verzeker u ervan dat alle bewegende delen volledig tot stilstand zn gekomen:

• telkens wanneer u het apparaat alleen achterlaat;

• voordat u toebehoren vervangt; de kabel beschadigd of versle- ten is. Om risico‘s te vermden, mag een beschadigd netsnoer alleen worden vervangen door de fabrikant, diens klantenser- vice of een vergelkbaar ge- kwaliceerd persoon.

• Sluit het apparaat uitsluitend aan op een stopcontact met een aardlekschakelaar (RCD) met een nominale lekstroom van niet meer dan 30mA.

• Ongeschikte verlengsnoeren kunnen gevaarlk zn! Ge- bruik alleen verlengsnoeren die geschikt zn voor gebruik in openlucht. De aansluiting moet droog en boven de grond zn. We raden aan om gebruik te maken van een kabelhaspel die het stopcontact op minstens 60 mm van de grond houdt.

• Verlengkabels moeten een ka- beldiameter van minstens 2 × 2,5 mm² hebben.

• Hogedrukslangen, ttingen en koppelingen zn belangrk voor de veiligheid van het apparaat. Gebruik uitsluitend door de fabrikant aanbevolen hogedruk- slangen, ttingen en koppelstuk- ken.

• Gebruik het apparaat niet als het netsnoer, de watertoevoer of andere belangrke onderdelen zoals de hogedrukslang of het spuitpistool beschadigd of lek zn.

• Gebruik het apparaat alleen rechtopstaand en alleen op een stevige, vlakke ondergrond.

• Gebruik het apparaat nooit ter- wl er kinderen of dieren in de buurt zn. Personen in de buurt moeten veiligheidskleding dra- gen.NL BE

• voordat u blokkades verwdert of verstoppingen verhelpt;

• voordat u het apparaat contro- leert, reinigt of eraan werkt.

• Als het apparaat ongewoon sterk begint te trillen, controleer het dan onmiddellk:

controleer het apparaat op be- schadigingen;

• vervang beschadigde onderde- len;

• Neem contact op met het servicecenter. Reiniging, onderhoud en opslag

• Laat de motor afkoelen voordat u het apparaat voor langere td uitschakelt.

• Vervang om veiligheidsredenen versleten of beschadigde delen. Gebruik uitsluitend originele on- derdelen en toebehoren.

• Het apparaat mag alleen wor- den opengemaakt door een daartoe bevoegde elektricien. Neem in geval van reparaties altd contact op met ons ser- vicecenter.

• Schakel de aandrving uit, kop- pel het apparaat los van de voeding en laat het apparaat afkoelen als het apparaat is ge- stopt voor reiniging, afstelling, opslag of om een accessoire te vervangen.

• Ga voorzichtig om met het ap- paraat en houd het schoon.

• Berg het apparaat buiten bereik van kinderen op. Veiligheidsinstructies voor batteren WAARSCHUWING! Risico op brandwonden en vergiftiging door batterzuur! Gelekt batterzuur kan leiden tot brandwonden. Wanneer kinderen batteren inslikken, kun- nen de batteren lekken en leiden tot vergiftiging of de dood.

• Berg de batteren buiten bereik van kinderen op.

• Voorkom contact van het bat- terzuur met huid, ogen en slm- vliezen. Spoel b contact met batterzuur de getroffen plek direct met overvloedig, schoon water en raadpleeg indien no- dig een arts.

• Vermoedt u dat een batter werd ingeslikt of op een andere manier in het lichaam is ge- raakt, raadpleeg dan onmiddel- lk een arts. WAARSCHUWING! Risico op letsels en schade! Een verkeerd gebruik van batteren kan leiden tot schade aan de omliggende on- derdelen en tot fysieke letsels door lekkende battervloeistof.

• Verwder nooit de behuizing van batteren, sluit batteren nooit kort en probeer batteren nooit op te laden.

• Stel batteren nooit bloot aan warmtebronnen, vuur of directe zonnestralen.

• Let op de juiste richting van de batterpolen wanneer u de bat- ter in het battervak legt. VOORZICHTIG!Risico op brandwonden! Batteren kunnen lekken, vooral wanneer ze ouder zn. B direct contact met batter-NL BE

zuur, bestaat er risico op brand- wonden.

• Voorkom contact van het bat- terzuur met huid, ogen en slm- vliezen.

• Spoel, b contact met batter- zuur, direct de getroffen plek met overvloedig, schoon water en raadpleeg onmiddellk een arts.

• Spoel, wanneer er batterzuur in de ogen is geraakt, de ogen direct minstens 10 minuten lang met koud water. Raadpleeg ze spoedig mogelk een arts.

• Neem lekkende batteren on- middellk uit het battervak. Voorbereiding WAARSCHUWING!Risico op letsel door onbedoeld aanlopen van het appa- raat. Steek de stekker pas in het stopcon- tact als het apparaat volledig is voorbereid voor gebruik. Battereninleggen

1. Verwder de schroef in het deksel van

het battervak. Open het battervak (16).

2. Leg de meegeleverde batteren in het

battervak. Let op de juiste richting van de batterpolen wanneer u de batte- ren in het battervak legt.

3. Sluit het battervak.

Bevestig het deksel van het battervak met behulp van de schroef. Bedieningselementen en hun functie Maak u vóór het eerste gebruik van het apparaat vertrouwd met de bedieningsele- menten van het apparaat. Pistoolgreep (1)

• Inschakelhendel(17) - Inschakelhendel uittrekken: Hierdoor wordt de hogedrukstraal geactiveerd - Inschakelhendel loslaten: Hierdoor wordt de hogedrukstraal gedeacti- veerd

• Kinderbeveiliging(18)opde inschakelhendel (van achteren ge- zien) ← De inschakelhendel is vergren- deld

• U kunt aan de inschakelhendel trekken WAARSCHUWING! Risico op let- sel door hogedrukstraal! Vergrendel de inschakelhendel b elke onderbreking van de werkzaamheden.

• Drukinstelling(20) De buis van de pistoolgreep kan in drie standen worden gedraaid.

• LC-display(15) Het display toont de ingestelde druk wanneer de inschakelhendel uitgetrok- ken is. hoge druk voor wanden en schuim standaard druk voor voertuigen lage druk voor gevoelige voorwerpenNL BE

1. Zet het apparaat verticaal op een

drukaansluiting van de pistoolgreep (1).

3. Monteer een geschikt hulpstuk.

Het apparaat aansluiten op het stroomnet WAARSCHUWING! Risico op letsel als gevolg van onbedoeld aanlopen van het apparaat. Steek de stekker pas in het stopcontact als het apparaat volledig is voorbereid voor gebruik.

• Controleer voor gebruik altd de aansluit- en verlengkabels op tekenen van beschadiging of veroudering. Als de kabel tdens gebruik beschadigd raakt, moet deze onmiddellk worden losgekoppeld van het elektriciteitsnet;

RAAK DE LN NIET AAN VOORDAT

H IS LOSGEKOPPELD VAN HET NET. Gebruik het apparaat niet als de kabel beschadigd of versleten is.

• Sluit het apparaat uitsluitend aan op een stopcontact met aarding. Gebruik uitsluitend verlengsnoeren met aarding.

• Sluit het apparaat uitsluitend aan op een stopcontact met een aardlekscha- kelaar (RCD) met een nominale lek- stroom van niet meer dan 30mA.

• Ongepaste verlengsnoeren kunnen gevaarlk zn. Gebruik alleen ver- lengsnoeren die geschikt zn voor gebruik in openlucht geschikt zn. De aansluiting moet droog en boven de grond zn. We raden aan om gebruik te maken van een kabelhaspel die het stopcontact op minstens 60 mm van de grond houdt. Zorgen voor watervoorziening Voorwaarden

• Toevoerslang: Tuinslang met gemon- teerde snelaansluiting (niet meegele- verd); Ø 13mm (½”); lengte tussen 5 m en 30 m

• Huiswateraansluiting met systeem- scheider en een debiet van minstens 550 l/u. Alternatief met wateraanzuigfunctie en aanzuigslang met lterkorf (niet mee- geleverd); staand, schoon water, bv. regenton Systeemscheider Een systeemscheider (terugslagklep) ver- hindert de terugstroom van water en reini- gingsmiddel in de drinkwaterleiding.

• Volgens geldende voorschriften mo- gen hogedrukreinigers nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Er moet een geschik- te systeemscheider volgens EN 12729 type BA worden gebruikt.

• Water dat door een systeemscheider is gegaan, wordt geclassiceerd als niet drinkbaar.

• Een systeemscheider is verkrgbaar b de vakhandel. Aansluiten op de watervoorziening

1. Monteer de snelaansluiting met zeef-

element (28) op de wateraansluiting (29) van het apparaat.

2. Monteer de snelaansluiting voor de

watertoevoer (32) op uw toevoerslang. Draai hiervoor de gegroefde klemmoer los en schuif deze over het uiteinde van de slang. Steek nu het uitstekende aansluitstuk van de snelaansluiting (32) in het uiteinde van de slang. Zet de componenten vast met de eerder van schroefdraad voorziene klemmoer.NL BE

3. Sluit de toevoerslang aan op de

4. Ontlucht de toevoerslang: Open de

watervoorziening en laat water aan het andere uiteinde van de toevoer- slang uitstromen totdat in het uitstro- mende water geen belletjes meer te zien zn. Draai de watervoorziening dicht.

5. Sluit de sneladapter aan op de toe-

voerslang met behulp van de snelaan- sluiting met zeefelement. Water aanzuigen Dankz de geïntegreerde wateraanzuig- functie kunt u het apparaat ook zonder aansluiting op een waterleiding (bvoor- beeld met water uit een regenton) gebrui- ken.

1. Verbind de aanzuigslang met lterkorf

met behulp van de snelaansluiting met zeefelement (28) op de wateraanslui- ting (30) van het apparaat.

WAARSCHUWING! Elektrische schok! Het apparaat zelf mag niet in water worden ondergedompeld. OPMERKING! Milieuverontreiniging door weggespoeld reinigingsmiddel. Zuig geen water uit natuurlke water- massa‘s aan. OPMERKING! Schade door droog ge- bruik. Zorg voor voldoende watervoor- raad en een veilige watertoevoer. Steek het uiteinde met de lterkorf in het waterreservoir (bv. een regenton). Hulpstuk kiezen -3-in-1-spuitkop (23) Door aan de tip te draaien, kunt u tussen 3 spuitkoppen kiezen. Een pictogram toont de ingestelde spuitkop in de verlenging van de lans. Puntstraal Brede straal (30°) Schuimspuitkop voor reinigingsmiddel Turbo-vuilfrees (22) De roterende waterstraal is geschikt om te werken met een laag water- verbruik. Schrobmachine (24) Aanwzingen

• Gebruik de schrobmachine uitsluitend op vaste ondergronden.

• Hef de schrobmachine nooit op terwl de hogedrukstraal nog actief is. Eigenschappen

• Spatwatervre hogedrukreiniging van vloeren en wanden

• Drukregelaar (25) Hogere druk, spuitarmen draaien sneller Lagere druk, spuitarmen draaien trager Hulpstuk plaatsen en verwderen Spuitkop plaatsen

1. Monteer de lans (4) op de pistoolgreep

(1) door de lans in de pistoolgreep te steken en te draaien (bajonetsluiting).NL BE

eruit en houd de ring vast.

3. Steek het hulpstuk op de lans (4).

4. Laat de ring van de snelkoppeling los.

Het hulpstuk klikt vast. Spuitkopverwderen

1. Trek de ring van de snelkoppeling eruit

en houd de ring vast.

2. Trek het hulpstuk van de lans (4).

3. Laat de ring van de snelkoppeling (21)

4. Demonteer de lans (4) door de lans

te draaien (bajonetsluiting) en van de pistoolgreep (1) te trekken. Schrobmachine (24) monteren

1. Demonteer de lans (4) door de lans

te draaien (bajonetsluiting) en van de pistoolgreep (1) te trekken.

2. Monteer de verlengbuis (8) door de

verlengbuis in de zwenkbare aanslui- ting (26) van de schrobmachine te steken en te draaien (bajonetsluiting). De verlengbuis hoeft niet te worden gemonteerd.

3. Monteer de verlengbuis (de aanslui-

ting van de schrobmachine) door de verlengbuis in de pistoolgreep (1) te steken en te draaien (bajonetsluiting). Schrobmachine (24) demonteren

1. Demonteer de verlengbuis (8) (de

aansluiting van de schrobmachine (26)) door de verlengbuis uit de pis- toolgreep (1) te draaien en te trekken (bajonetsluiting).

2. Demonteer de verlengbuis door de

verlengbuis uit de aansluiting van de schrobmachine (26) te draaien en te trekken (bajonetsluiting). Bedrf Reinigen met reinigingsmiddelen Vereisten voor het reinigings- middel

• Dit apparaat is bedoeld voor gebruik met een neutraal reinigingsmiddel op basis van biologisch afbreekbare, an- ionogene oppervlakteactieve stoffen.

• Het gebruik van andere reinigingsmid- delen of chemische stoffen kan de vei- ligheid van het apparaat in gedrang brengen en schade tot gevolg hebben. Dergelke schade aan het apparaat valt niet onder de garantie.

• U kunt reinigingsmiddelen via onze online shop aankopen. Voorwaarden

• Het reinigingsmiddelreservoir is gevuld met reinigingsmiddel.

• De 3-in-1-spuitkop staat in de stand „schuimspuitkop voor reinigingsmid- del”.

• De buis van de pistoolgreep staat op de stand „hoge druk voor wanden en schuim”. Reinigingsmiddelreservoir vullen en legen

1. Verwder de afsluitdop met de aan-

zuigslang (12) van het reinigingsmid- delreservoir.

2. Trek het reinigingsmiddelreservoir (13)

omhoog en vervolgens naar voren. Het reinigingsmiddelreservoir is verwderd. Het reinigingsmiddelreservoir kan wor- den gevuld of geleegd.

3. Monteer het reinigingsmiddelreservoir

in de omgekeerde volgorde.NL BE

4. Sluit het reinigingsmiddelreservoir met

5. Schuif de aanzuigslang tot aan de bo-

dem in het reinigingsmiddelreservoir. Inschakelen WAARSCHUWING! Een lekkend wa- tersysteem kan leiden tot elektrische schok! Zet de aan-/uitschakelaar (30) in de stand “O” (UIT). Haal de stekker uit het stopcon- tact. Begin opnieuw met het aansluiten van de watervoorziening (zie „Watervoorzie- ning aansluiten”). WAARSCHUWING! Het apparaat mag uitsluitend worden gebruikt wanneer het rechtop staat! Als het apparaat omvalt, bestaat er risico op een elektrische schok. Schakel het apparaat meteen uit met de aan-/uitschakelaar (30). Haal eerst de stekker uit het stopcontact. Pas dan mag u het apparaat weer rechtop zetten. Wacht voor uw eigen veiligheid ongeveer vf minuten voordat u de stekker weer in het stopcontact steekt. WAARSCHUWING!Ongeschikte verlengsnoeren kunnen gevaarlk zn! Gebruik alleen verlengsnoeren die geschikt zn voor gebruik in openlucht. De aanslui- ting moet droog en boven de grond zn. We raden aan om gebruik te maken van een kabelhaspel die het stopcontact op minstens 60 mm van de grond houdt.

1. Zorg ervoor dat de aan-/uitschakelaar

(30) in de stand „O„ (UIT) staat.

2. Steek de stekker in een geaard stop-

contact met aardlekschakelaar.

3. Zet het apparaat rechtop.

4. OPMERKING! B droge werking raakt

het apparaat beschadigd. Gebruik de hogedrukreiniger niet als de kraan is dichtgedraaid. Draai de waterkraan helemaal open.

5. Zet de aan-/uitschakelaar (30) in stand

„I„ (AAN). De motor schakelt even in om druk op te bouwen. De motor schakelt uit zodra de nodige druk is opgebouwd.

WAARSCHUWING! Houd reke- ning met de terugstootkracht van de uittredende waterstraal. Anders loopt u het risico dat uzelf of anderen gewond raken. Zorg ervoor dat u stabiel staat. Houd de pistoolgreep (1) goed vast. Druk op de inschakelhendel (17) van de pistoolgreep (1). De spuitkop werkt met druk en de motor start. De motor stopt zodra u de inschakelhendel (17) loslaat. De hoge druk in het systeem blft behouden. Bedrf onderbreken

1. Laat de inschakelhendel (17) van de

kel de kinderbeveiliging (18) van de inschakelhendel in (van achteren ge- zien). ← De inschakelhendel is vergrendeld

• U kunt aan de inschakelhendel trekken

WAARSCHUWING! Gevaar van letsel door hogedrukstraal! Vergrendel de inschakelhendel b elke onderbre- king van de werkzaamheden.

3. B langere werkonderbrekingen: Zet

de aan-/uitschakelaar (30) in de stand “O” (UIT). Ontluchten Toevoerslang ontluchten

1. Sluit de waterkraan.

2. Verwder de toevoerslang van het

3. Raadpleeg „Aansluiten op de water-

1. Zet de aan-/uitschakelaar (30) in stand

2. Wacht totdat de druk is opgebouwd

3. Zet de aan-/uitschakelaar (30) in de

4. Druk net zo lang op de inschakelhen-

del (17) van de pistoolgreep (1) tot de druk is verminderd.

5. Doe dit een paar keer achter elkaar

totdat het apparaat helemaal is ont- lucht. Bedrf beëindigen

1. Na werkzaamheden met reinigings-

middelen: - Leeg het reinigingsmiddelreservoir. - Spoel het apparaat uit met helder water totdat er geen reinigingsmid- del meer in de leidingen zit.

2. Laat de inschakelhendel (17) van de

pistoolgreep (1) los.

3. Zet de aan-/uitschakelaar (30) in de

5. Druk net zo lang op de inschakelhen-

del van de pistoolgreep tot de druk is verminderd.

6. Haal de stekker uit het stopcontact en

wikkel het netsnoer (10) op.

7. Koppel het apparaat los van de water-

voorziening. Reiniging, onderhoud en opslag WAARSCHUWING! Elektrische schok!

• Bescherm u tdens onderhouds- en rei- nigingswerkzaamheden.

• Schakel het apparaat uit.

• Haal de stekker uit het wandstopcon- tact. Laat reparatiewerkzaamheden en onder- houd die niet in deze handleiding zn be- schreven, uitvoeren door ons servicecenter. Gebruik uitsluitend originele onderdelen. Reiniging OPMERKING! Beschadigingsgevaar! Verkeerde reiniging kan het apparaat be- schadigen.

• Spuit het apparaat nooit schoon met water.

• Reinig het apparaat niet onder stro- mend water.

• Gebruik geen scherpe schoonmaak- middelen of oplosmiddelen. Houd het apparaat steeds schoon. Reinigen na gebruik

1. Zet de aan-/uitschakelaar (30) in de

2. Haal de stekker van het netsnoer uit

3. Houd de ventilatiesleuven schoon en

4. Reinig het apparaat met een zachte

borstel of met een enigszins vochtige doek. 3-in-1-spuitkop reinigen In zeldzame gevallen kan het gebeuren dat de 3-in-1-spuitkop verstopt raakt door vreemde deeltjes.

reinigen spuitkop en de aansluiting op elkaar uitgelnd zn.

3. Verwder de vreemde deeltjes vooraan

met behulp van de reinigingsnaald voor de spuitkop (7).

4. Spoel de 3-in-1-spuitkop vooraan met

water, om de vreemde deeltjes te ver- wderen.NL BE

Batteren vervangen Vervang de batteren wanneer het LC- display (15) geen informatie meer toont.

1. Verwder de schroef in het deksel van

het battervak. Open het battervak (16).

2. Vervang de batteren door nieuwe bat-

teren. Let op de juiste richting van de batterpolen wanneer u de batteren in het battervak legt.

3. Sluit het battervak.

Bevestig het deksel van het battervak met behulp van de schroef. Onderhoud Het apparaat is onderhoudsvr. Opslag Aanwzingenvooropslag Sla het apparaat en de toebehoren steeds als volgt op:

• beschut tegen vorst;

• buiten het bereik van kinderen. Apparaat gereedmaken voor opslag OPMERKING! • De hogedrukreiniger en het toebehoren worden door vorst vernield, wanneer niet alle water eruit is.

1. Verwder alle water uit het apparaat.

- Koppel het apparaat los van de wa- tervoorziening. - Schakel de hogedrukreiniger met behulp van de aan-/uitschakelaar (30) gedurende maximaal 1 minuut in totdat er geen water meer uit de pistoolgreep (1) of uit het gebruikte hulpstuk komt. - Schakel het apparaat uit.

2. Laat alle water uit het toebehoren lo-

houders met de aansluiting naar bene- den gericht.

4. Rol de hogedrukslang op de slangtrom-

5. Berg het netsnoer op in de daartoe

voorziene houder (11). Afval/ milieubescherming Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvrien- delke manier af. Elektrische apparaten horen niet b het huisvuil.

• Lever het apparaat in b een recycle- punt. De gebruikte kunststoffen en me- talen delen kunnen naar soort worden gescheiden en gerecycled. Vraag ons servicecenter om advies.

• We zullen de door u geretourneerde defecte apparaten gratis afvoeren. Voer batteren af volgens de plaat- selke voorschriften. Geef batteren af op een inzamelpunt voor oude batteren, vanwaar ze worden meegegeven voor een milieuvrien- delke recyclage. Vraag hiervoor raad b uw plaatselke afvalmaa- tschapp of b ons servicecenter.NL BE

Storingen oplossen De volgende tabel helpt u b het oplossen van storingen: Probleem Mogelijke oorzaak Foutherstel Apparaat functio- neert niet Aan-/uitschakelaar (30) uitgeschakeld Stand aan-/uitschakelaar controleren Spanning ontbreekt Stopcontact, netsnoer, stekker en zekering controleren, evt. reparatie door elektricien. Storing in voeding Controleer of de elektrische installatie overeenstemt met de specicaties op het typeplaatje. Apparaat levert geen water Luchtbellen in de hoge- drukreiniger Apparaat inschakelen en pistoolgreep (1) bedienen. zie „Ontluchten” Apparaat heeft geen druk Luchtbellen in de hoge- drukreiniger zie „Ontluchten” Wegvallende druk in leiding Controleer de watertoevoer Lek in watersys- teem Aansluitingen niet juist gemonteerd Schakel het apparaat uit en koppel het los van het net. Sluit het apparaat opnieuw op de waterleidingen aan. Wateraansluiting (29) lek Schakel het apparaat uit en koppel het los van het net. Vervang de kop- peling van de wateraansluiting (28) incl. afdichtring (zie „Reserveonderde- len en toebehoren”) Sterke drukschom- melingen 3-in-1-spuitmond (23) is vuil Spoel de 3-in-1-spuitkop (23) met water. Reinig eventueel de gaten van de spuitkop met een naald (zie „Reiniging”). 3-in-1-spuitkop (23) verstopt Verwder de 3-in-1-spuitkop (23) en zorg ervoor dat het water ongehin- derd uit de pistoolgreep (1) stroomt. LC-display (15) toont niks Batteren leeg Zie „Batteren vervangen”NL BE

Service Garantie Geachte cliënte, geachte klant, U krgt op dit apparaat 5 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelke rechten. Deze wettelke rechten worden door onze hierna beschreven ga- rantie niet beperkt. Garantievoorwaarden De garantietermn begint met de datum van aankoop. Gelieve de originele kassa- bon goed te bewaren. Dit document wordt als bews van de aankoop benodigd. Indien er zich binnen 5 jaar, te rekenen vanaf de datum van aankoop van dit pro- duct, een materiaal- of fabricagefout voor- doet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termn van 5 jaar het defecte apparaat en het bews van aankoop (kassabon) voorgelegd en dat schriftelk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt is, krgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisse- ling van het product begint er geen nieuwe garantieperiode. Garantieperiodeenwettelke kwaliteitsgarantie De garantieperiode wordt door de ga- rantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al b de aankoop bestaande beschadigingen en gebreken moeten onmiddellk na het uitpakken ge- meld worden. Na het verstrken van de garantieperiode tot stand komende repara- ties worden tegen verplichte betaling van de kosten uitgevoerd. Omvang van de garantie Het apparaat werd volgens strikte kwali- teitsrichtlnen zorgvuldig geproduceerd en vóór aevering nauwgezet getest. De garantievergoeding geldt voor materi- aal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale sltage blootgesteld zn en daarom als aan sltage onderhe- vige onderdelen beschouwd kunnen wor- den of op beschadigingen aan breekbare onderdelen. Deze garantie valt weg wanneer het pro- duct beschadigd, niet oordeelkundig ge- bruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwzing vermelde aanwzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en hande- lingen, die in de gebruiksaanwzing afge- raden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelk vermeden te worden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik be- stemd. B een verkeerde of onoordeelkun- dige behandeling, toepassing van geweld en b ingrepen, die niet door het door ons geautoriseerde serviceliaal doorgevoerd werden, valt de garantie weg. Afhandeling ingeval van garantie Gelieve aan de volgende aanwzingen gevolg te geven om een snelle behande- ling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 355055_2004) als bews van de aankoop klaar te houden.

• Gelieve het artikelnummer uit het typeplaatje.NL BE

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e- mail. U krgt dan bkomende informa- tie over de afhandeling van uw klacht.

• Een als defect geregistreerd product kunt u, na overleg met onze klan- tenservice, mits toevoeging van het bews van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorge- daan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen b de acceptatie en extra kosten te vermden, maakt u on- voorwaardelk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswze plaatsvindt. Gelieve het apparaat met inbegrip van alle b de aankoop bgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen. Reparatieservice U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons serviceliaal laten doorvoeren. Z maakt graag voor u een kostenraming op. W kunnen uitsluitend apparaten behande- len, die voldoende verpakt en gefrankeerd ingezonden werden. Opgelet: Gelieve uw apparaat gereinigd en met een aanwzing op het defect naar ons serviceliaal te zenden. Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver- zendingswze – ingezonden apparaten worden niet geaccepteerd. De afvalverwerking van uw defecte inge- zonden apparaten voeren w gratis door. Service-Center Service Nederland Tel.: [phone] (0,10 EUR/Min.) E-Mail: [e-mail] IAN 355055_2004 Service Belgique / Service België Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 355055_2004 Importeur Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde service- center. GrizzlyToolsGmbH&Co.KG Stockstädter Straße 20 63762 Großostheim Duitsland www.grizzlytools-service.eu

Reserveonderdelen/toebehoren Reserveonderdelen en toebehoren zijn beschikbaar via www.grizzlytools-service.eu Als u problemen heeft met uw bestelproces, neem dan contact met ons op via onze online shop. Bij andere vragen neemt u contact op met het „Servicecenter“ (zie pagina 78). Positie Benaming Ordernr. 27 Reinigingsmiddel URM 500 (500 ml) 30990010 7 Reinigingsnaald spuitkop 91103736 28 Snelaansluiting met zeefelement 91104610 13 Reinigingsmiddelreservoir 91106026 11 Houder voor netsnoer 91106027 2 Beugelgreep 91106029 9 Hogedrukslang, 10 m, zwart 91106030 1 Pistoolgreep 91106032 22 Turbo-vuilfrees 91106033 23 3-in-1-spuitkop 91106034 5 Slangtrommel (zonder slang) 91106035 8 Verlengbuis 91106036NL BE

Apparaat: Hogedrukreiniger Model: PHDP 180 A1 Serienummer: 000001 - 030000 Het hierboven beschreven onderwerp van de verklaring voldoet aan de relevante harmonisatiewetgeving van de Unie: 2014/30/EU • 2006/42/EC • 2000/14/EC 2005/88/EC • 2011/65/EU* • (EU) 2015/863 Om conformiteit te garanderen, zijn de volgende geharmoniseerde normen en nationale normen en voorschriften toegepast: EN 60335-1:2012/A2:2019 • EN 60335-2-79:2012 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN 62233:2008 EN IEC 61000-3-2:2019 • EN 61000-3-11:2000 • EN IEC 63000:2018 Bovendien wordt in overeenstemming met de geluidsemissierichtln 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 98 dB(A); gemeten: 95,5 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex V/ 2000/14/EC De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANy

• Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richt- lijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten Christian Frank Documentatiegelastigde Vertaling van de originele CE-conformiteitsverklaring81
