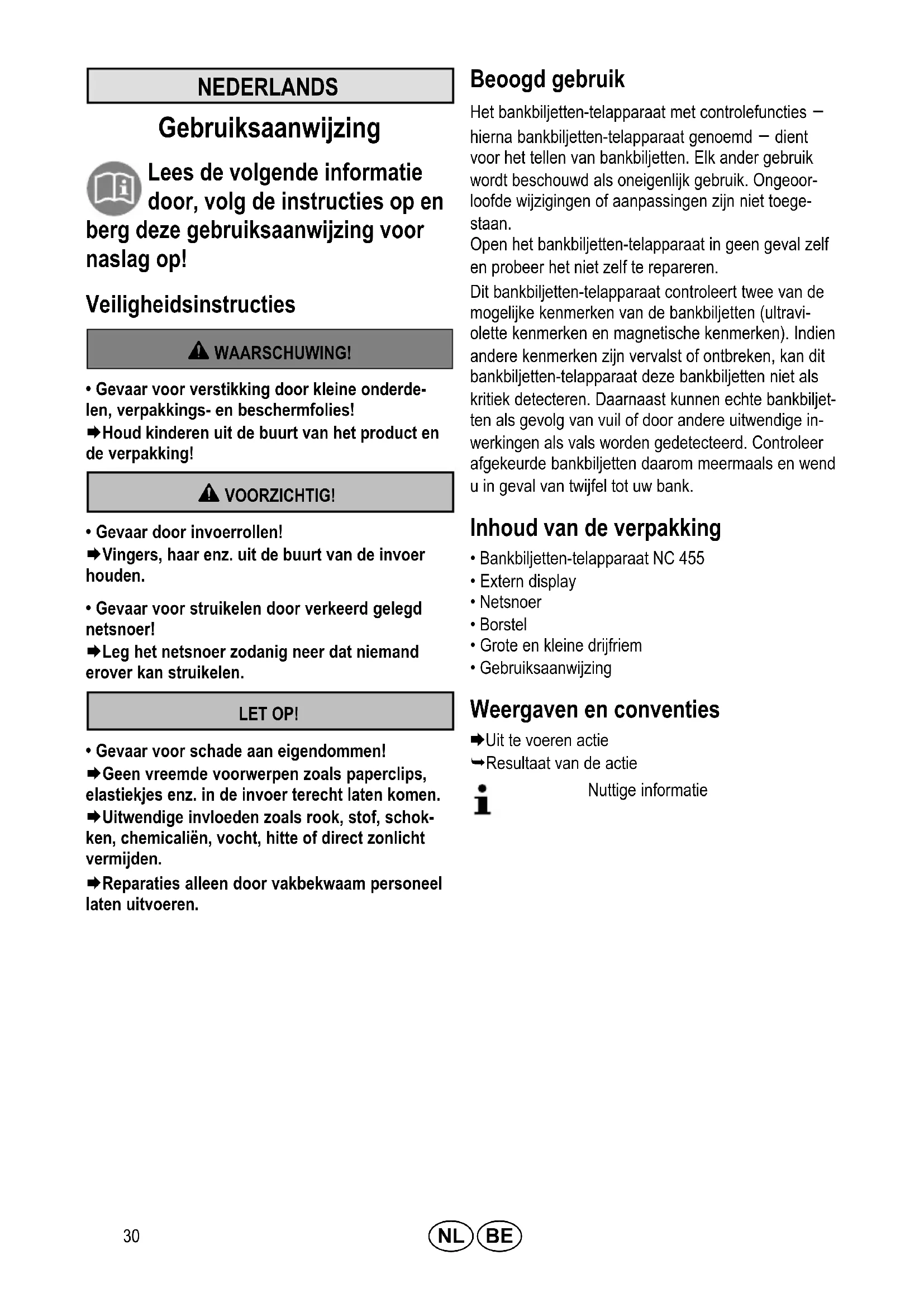

GEBRUIKSAANWIJZING NC 455 OLYMPIA

Lees de volgende informatie door, volg de instructies op enleze gebruiksaanwijzing voor op!

Veiligheidsinstructies

WAARSCHUWING!

• Gevaar voor verstikking doorkleine onderden, verpakkings-en beschemfolies!
  Houd kinderen uit de buurt van het product en de verpakking!

VOORZICTHIG!

• Gevaar door invoerrollen!
  Vingers,haar enz.uit de buurt van de invoer houden.
• Gevaar voor struikelen door verkeerd gelegd netsnoer!
  Leg het netsnoer zodanig neer dat niemand erover kan struikelen.

LET OP!

• Gevaar voor schade aan eigendommen!
  Geen vreemde voorwerpen zoals paperclips, elastiekjes enz. in de invoer terecht lately komen.
  Uitwendige invloeden zoals rook, stof, schokken, chemicalien, vocht,itte of direct zonlicht vermijden.
  Reparations alleen door vakbekwaam personeel.
  laten uitvoeren.

Beoogd gebruik

Het bankbiljetten-telepparaat met controlefuncties - hierna bankbiljetten-telepparaat genoemd - dient voor het tellen van bankbiljetten. Elk ander gebruik worden beschouwd als oneigenlijk gebruik. Ongeoorloofde wijzigingen of aanpassingen zichn Niet togete staan.

Open het bankbiljetten-telepparaat in geen geval zich en probeer het nicht zich te repareren.

Dit bankbiljetten-telapparaat controleert twee van de möglichke kenmerken van de bankbiljetten (ultravi-olette kenmerken en magnetische kenmerken). Indien andere kenmerken zijn vervalst of ontbreken, kan dit bankbiljetten-telapparaat deze bankbiljetten nicht als kritiek detecteren. Daarnaast können echte bankbiljet- ten als gevolg van vuil of door andere uitwendige in- werkingen als vals worden gedetecteerd. Controller aufgekeurde bankbiljetten.daarommeermaals en wend u in geval van twijfel tot uw bank.

Inhoud van de verpakking

Bankbiljetten- telapparaat NC 455
- Extern display
- Netsnoer
- Borstel
Grote enkleine drijfrem
- Gebruiksaaanwijzing

Weergaven en conventies

Uit te voeren actie
Resultaat van de actie

Nuttige informatatie

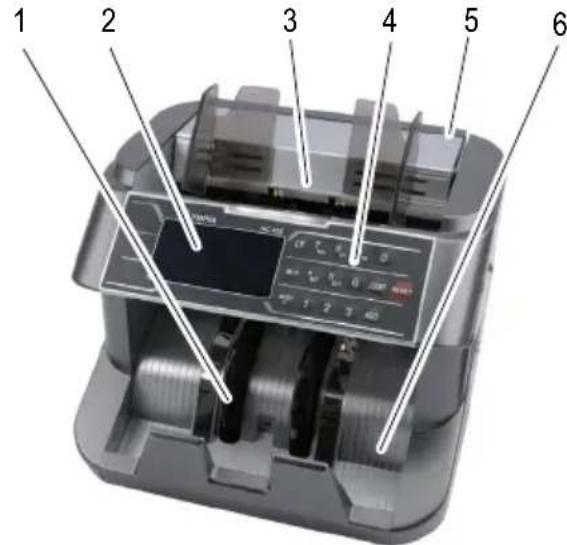

Bedieningselementen

1 Waaierwiel
2 Combi-display
3 Invoervak
4 Toetsenbord
5 Draaggreep
6 Uitvoervak
7 Typeplaatje
8 Schakelaar Aan/Uit
9 Stelschroef
0 Aansluiting (voor extern display)
11 Stroomaansluiting
12 Zekering

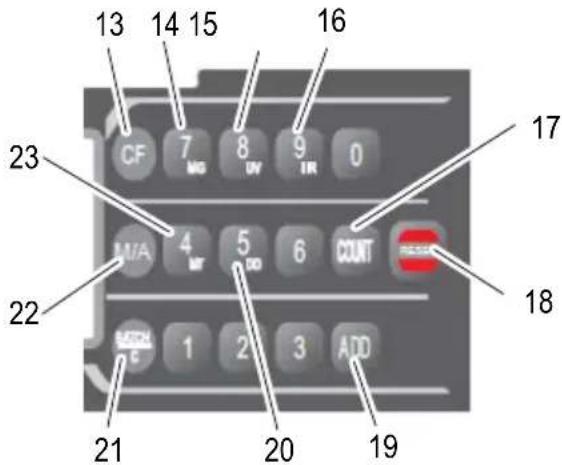

Toetsenbord

De afbeelding toont het toetsenbord [4] van het bankbiljetten-telepparaat.

Sommige toetsen hebben afhankelijk van de context verzillende of meerde functies.

13 CF = omschakelfunctie
14 MG = magnetische contrôle activeren/deactiveren
15 UV = ultraviolette controle activeren/deactiveren
16 IR = infrarode controle activeren/deactiveren
17 COUNT = telling zonder sensoren te activeren
18 RESET = huidig resultaat wissen
19 ADD = optellen activeren/deactiveren
20 DD = controle van de bankbiljetbreedte activeren/deactiveren
21 BACH/C = functie voor bundelen
22 M/A = Handmatige of automatische start
23 MT = geavanceerde magnetische controle activeren/deactiveren

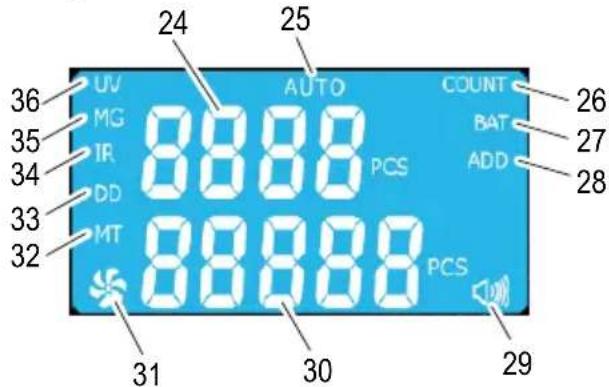

Combi-display

De afbeelding toont het combi-display [2] tijdens de zichelfdiagne.

24 Bovenste weergave voor het resultaat van de vo- rige telling of Vooraf ingesteld aanlal voor bundels bankbiljetten

25 AUTO = automatische start geactiveerd
26 COUNT = telling zonder sensoren geactiveerd
27 BAT = bundelen geactiveerd
28 ADD = optellen geactiveerd
29 Indicator voor piep
30 Onderste weergave voor het aantal bankbiljetten
31 Weergave bankbiljetten-telepparaat in bedrijf
32 MT = geavanceerde magnetische controle geactiveerd
33 DD = controle van de bankbiljetbreedte geactiveerd
34 IR = infrarode contro geactiveerd
35 MG = magnetische contrôle geactiveerd
36 UV = ultraviolette contro geactiveerd

Bediening

Bankbiljetten-telepparaat aansluten

i Als u het bankbiljetten-telepparaat langere tijd Niet gebruikt, koppelt u het los van de stroomtoevoer.

Sluit het netsnoer aan op de voedingsaansluiting [11] van het bankbiljetten-telepparaat.
Sluit het netsnoer aan op een correct geinstalleerd stopcontact.

Extern display aansluten

Het bankbiljetten-telapparaat kan met het meegeleverde externe display [37] worden verbonden. Op het externe display [37] worden de telling van de bankbiljetten weergegeven.

Verbind het externe display [37] met de aansluiting [10] van het bankbiljetten-telepparaat.

37 Extern display

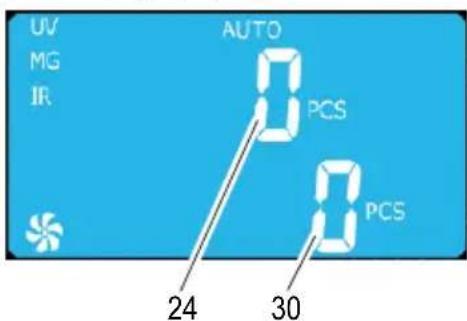

Bankbiljetten-telepparaat in- en uitschakelen

Het bankbiljetten-telapparaat worden in- en uitgeschakeld via een schakelaar [8] aan de achechterkant. Na het inschakelen voert het bankbiljetten-telapparaat een zelfdiagnoseuit. Tijdens de zelfdiagnoseverschijnt BBBB of BBBBB op de displays [24, 30]. Als de zelfdiagnose zonder fouten is voltooid, verschijnt er op de displays [24, 30].

Als er een fout wordt gedetecteerd, worden deze in het bovenste deel van het display [24] weergegeven (zie Fout verhelpen).

Controles

Controlekenmerken selecteren

Selecteer voordat de bankbiljetten erin worden geleged, welke sensoren actief要去en zijn om de overeenkomstige kenmerken (UV, MG, MT, IR) te controlien.

Druk op de toets CF [13].
Het bankbiljetten-teleapparaat schakelt overaar selectiemodus voor controlekenmerken, zoals hieronder beschreven.

i Druk nogmaals op de toets CF [13] om de selec-tie van controkenmerken te beeindigen en weeer maar numerieke invoer terug te keren.

Detectoren van de UV-kenmerken op de bankbil-jetten:

Druk op de toets UV [15].
De ultraviolette sensor voor het detecteren van UV-kenmerken worden geactiveerd/gedeactiveerd. Ophet combi-display wordt UV [36] weergegeven.

Detectoren van de magnetische kenmerken op de bankbiljetten:

Druk op de toets MG [14].
De magnetische sensor voor het detecteren van magnetische kenmerken worden geactiveerd/gedeactiveerd. Op het combi-display wordt MG [35] weergegeven.

Detectoren van de geavanceerde magnetische kenmerken op de bankbiljetten:

Druk op de toets MT [23].
De magnetische sensor voor geavanceerde detectie van magnetische kenmerken worden geactiveerd/gedeactiveerd. Op het display worden MT [32] weergegeven.

Detecteren van de bankbiljetbreedte:

Druk op de toets DD [20].
De breedtesensor voor het detecteren van de breedte van het bankbiljet worden geactiveerd/gedeactiveerd. Op het display worden DD [33] weergegeven.

Detectoren van dubbele bankbiljetten:

i De infraroodsensor要去 bij de controles aktijd actief zijn.
Druk op de toets IR [16].
De infraroodsensor voor het detecteren van dubbele bankbiljetten worden geactiveerd/gedeactiveerd. Op het display wordt IR [34] weergegeven.

Bankbiljetten voorbereiden

i De beste resultaten worden na een opwarmingsfase van 3 minuten bereikt.

Sterk omgevingslicht kan de sensor beinvloeden en leiden tot foutieve resultaten.

Let op de volgende punten om storingen te voorkomen.

A

B

C

D

Controller de bundel bankbiljetten voordat deze erin worden gelegd op papiersnippers, paperclips, elastiekjes en andere vremeinde voorwerpen en verwijder ze (afbeelding A).
Leg geen beschadigde bankbiljetten erin (afbeeling B).
→ Strijk gebogen en bevouwen bankbiljetten glad, voordat u ze erin legt (afbeelding C/D).
Plaats geen aan elkaar klevende bankbiljetten in het bankbiljetten-telapparaat.
Waaier de bankbiljetten los om ze van elkaar los temaken.

Bankbiljetten inleggen

Het bankbiljetten-telapparaat is een voorlader, waar bij de bankbiljetten vanaf de voorkant worden geladen.

Plaats de bundel bankbiljetten in het invoervak [3].
Het onderste bankbiljet van de bankbiljettenbundel worden in het bankbiljetten-telepparaat ingevoerd.

Voer de telling voor een veilige detectie van kritieke bankbiljetten aan beiden kantenuit. De echtheidskenmerken van de bankbiljetten bevinden zich aan beiden kanten van het bankbiljet.

Druk op de toets M/A [22].
De automatische invoer van de bankbiljetten worden geactiveerd. Op het display worden AUTO [25] weergegeven.

Handmatige invoer:

Druk op de toets M/A [22] totdat op het display AUTO [25] verdwijnt.
De handmatige invoer van de bankbiljetten worden geactiveerd.
Druk op de toets RESET [18] om de telling te starten.

Functies

Selecteer de gewenste functie.

Tellen

Bij deze functie worden het aantal bankbiljetten en afhankelijk van de instelling van de sensoren ook de echtheid gecontroleerd.

Tijdens het tellen wordt het aantal bankbiljetten in het bovenste deel van het display [24] weergegeven.

Als de getelde bankbiljetten in het uitvoervak [6] blijven liggen, worden er verder geteld.

Als de getelde bankbiljetten uit het uitvoervak [6] worden genomen en een neue stapel bankbiljetten in het invoervak [3] worden geplaatst, begint het tellen waar bij

De vorige telling van de bankbiljetten worden in het onderste deel van het display [30] weergegeven.

Druk op de toets COUNT [17].
De bankbiljetten worden geteld zonder echtheids-controle (UV, MG, MT, IR) en in het uitvoervak [6] geplaatst.

Optellen

Bij deze functie gaat het tellen door, zelfs als de getelde bankbiljetten uit het uitvoervak [6] zich verwijderd en verrolgens nieuwe bundels bankbiljetten in het invoervak [3] worden geplaatst.

Deze functie is bijzonder geschikt voor groe bundels bankbiljetten of voor gebruike of sterk gebogen bankbiljetten. Er konnen Kleinere bundels bankbiljetten na elkaar worden geteld. Het bankbiljetten-telepparaat gaat verder met het tellen van de bankbiljetten.

Druk op de toets ADD [19].
De functie optellen is geactiveerd/gedeactiveerd.
Op het combi-display wordt ADD [28] weergegeven.

Bundelen

Bij deze functie stopt het tellen wanner een vooraf ingesteld aantal bankbiljenten is geteld. Als de getelde bundel bankbiljenten uit het uitvoervak [6] worden verwijderd, springt het bovenste deel van het display [24] maar en de volgende bundel bankbiljenten worden geteld.

Druk op de toets BATCH/C [21].
Op het combi-display wordt BAT [27] weergegeven. In het onderste deel van het display [30] verschijnt het vooraf ingestelde aanat 100.
Voer met de cijfertoetsen het door u gewenste aantal in.

i Het nummer kan vrij gekozen worden van I tot 999.

Het ingevoerde aantal worden in het onderste deel van het display [30] weergegeven. Het bankbiljetten- telapparaat is klaar voor de functie bundelen.
Plaats de bundel bankbiljetten in het invoervak [3].
Het aantal getelde bankbiljetten wordt in het bovenste deel van het display [24] weergegeven.

i Als er geen bankbiljettenmeer in het invoervak [3] liggen voordat het vooraf ingestelde aantal wordt bereikt, geeft het bovenste deel van het display [24] het tot dusver getelde aantal weer. Als er neue bankbiljetten in het invoervak [3] worden gelegd, wordt het proces voortgezet totdat het gewenste aantal is bereikt.

i Druk op de toets BATCH/C [21] om de functie te deactiveren.

Onderhoud

Reinigen van de sensoren

Bankbiljetten zijn vaak vuil, in het bijzonder door stof. Het vuilocht zich bij het tellen aan de sensoren. Verontreinigde sensoren zijn de meest voorkomende oorzaak van storingen.

Schakel het bankbiljetten-telepparaat uit met de schakelaar [8].
Trek het netsnoer uithet stopcontact.
Klap de bovenste afdekking van de behuizing maar boven.

Reinig ontoegankelijkeplaatsen indien nodig met perslucht. Perslucht is in de handel verkrijgbaar inkleine spuitbussen.

Reinig de sensoren met de meegeleverde borstel.
Zet de bovenste afdekking weeer erin.

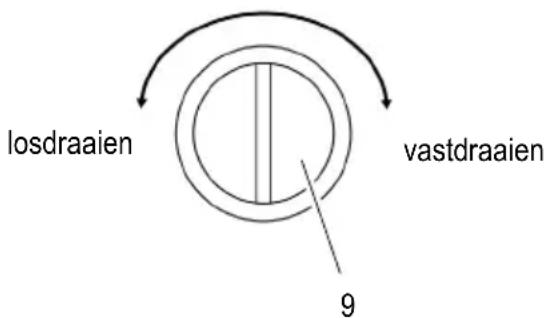

Aandrukkracht van de invoerrollen instellen

Het bankbiljetten-telapparaat is in de fabriek zodanig ingesteld dat bankbiljetten goed worden ingevoerd. Als bankbiljetten nicht meer goed worden ingevoerd of de alarmmeling EES op het display [2] worden weergegeven, wijzigt u de aandrukkracht van de invoerrollen.

De stelschroef [9] voor de aandrukkracht van de inlegplaat bevindt zich aan dechterkant.

Door de stelschroef [9] gegen de klok in te draaien,\ wordt de aandrukkracht van de invoerrollen ver-minderd.

Door de stelschroef [9] rechtsom te draaien, worden de aandrukkracht van de invoerrollen vergroot.

Schakel het bankbiljetten-telepparaat uit met de schakelaar [8].
Trek het netsnoer uithet stopcontact.
Stel de aandrukkracht van de invoerrollen met de stelschroef [9] zodanig in dat het bankbiljet met geringe kracht onder de invoerrollen door kan worden geschoven.

Problemen oplossen

Foutmeldingen

Foutmeldingen worden in het bovenste deel van het display [24] weergegeven door een codenummer.
Tegelijkkertijd worden het display [2] omgeschakeld naa een rode anschtergrund.

i Een veelvoorkomende bron van fouten zich verontreinigde sensoren (zie Reinigen van de sensoren). Volg de instructies onder Maatregel.

Codenr. Oo	zaak Maatregel
E01	De linker sensor voor het tellen van bankbiljetten is vuil of beschadigd.	Reinig de sensor. Als de fout zich blijft voordoen, neemt u de informatie in het hoofdstuk „Garantie" in acht.
E02	De rechtser sensor voor het tellen van bankbiljetten is vuil of beschadigd.
E03	De codeerschijf is beschadigd, vuil of los.	Neem de informatatie in het hoofdstuk „Garantie" in acht.
E04	De sensor in het invoervak [3] is vuil of beschadigd.	Reinig de sensor. Als de fout zich blijft voordoen, neemt u de informatie in het hoofdstuk „Garantie" in acht.
E05	De sensor in het uitvoervak [6] is vuil of beschadigd.
E0RHet omgevingslicht is te sterk of bevat UV-componenten.		Dim het omgevingslicht of schakel het omgevingslichtuit.
bF	De invoerrollen draaien maar voeren geen bankbiljetten in.	Druk op de toets RESET [18] en herhaal het tellen. Als de fout zich blijft voordoen, neemt u de informatie in het hoofdstuk „Aandrukkracht van de in-voerrollen instellen" in acht.

Alarmeldingen

Alarm meldingen worden in het bovenste deel van het display [24] weergegeven door een codenummer. Tegelijkkertijd worden het display omgeschakeld maar een rodeLAGERGOND.

Codenr. Oo	zaak Maatregel
EE1	Kritiek bankbiljet is door de UV-sensor gedetecteerd. Te geringe of ontbrekende ultraviolettaandelen in het bankbiljet.	Verwijder het kritieke bankbiljet uit het uit-voervak [6]. Druk op de toets RESET [18] om verder te gaan met tellen.
EE2	Kritiek bankbiljet is gedetecteerd. Te geringe of ontbrekende magnetische aandelen in het bankbiljet.
EE4	Bankbiljet is als half bankbiljet gedetecteerd.	Verwijder het kritieke bankbiljet uit het uitvoervak [6] en controllerer de bankbiljetten op beschadigingen. Druk op de toets RESET [18] om verder te gaan met tellen.
EE5	Aan elkaar klevende bankbiljetten+zijn gedetecteerd.	Stel de aandrukkracht van de invoerrollen in. Controllerer of de bankbiljetten aan elkaar kleven. Start het tellen opnieuw.
EE6	Kritiek bankbiljet door de MT-sensor ge-detecteerd. Te geringe of ontbrekende ultraviolettaandelen in het bankbiljet.	Verwijder het kritieke bankbiljet uit het uit-voervak [6]. Druk op de toets RESET [18] om verder te gaan met tellen.
EE7	Bankbiljet scheef ingevoerd. Plaats het bank	bankbiljet waar in het invoervak [3]. Druk op de toets RESET [18] om verder te gaan met tellen.
EE8	Bankbiljet gedetecteerdkleiner dan de standaardwaarden.	Verwijder het kritieke bankbiljet uit het uit-voervak [6]. Druk op de toets RESET [18] om verder te gaan met tellen.
EE9	Bankbiljet gedetecteerd groter dan de standaardwaarden.
EER	Dubbele of aan elkaar hangende bank-biljetten gedetecteerd.
EEb	Breedte van het LASTe en eerste bank-biljet van de betaling vallen nicht binnen de gestelde toleratie.

Technische gegevens

Model NC 455
Functies Vrije telmodus (zonder echtheidscontrole)Automatische en handmatige start Functie bundelen, tot 999 bankbiljetten selecteerbaar Functie optellen
Controle Ultraviolette en magnetische kenmerken UV-, IR- en magnetische sensoren uitschakelbaar
Capaciteit inleg- en uitvoervak 200 stuks voor oude bankbiljetten300 stuks voor neue bankbiljetten
Grootte van de telbare bankbil-jetten	50 mm × 110 mm tot 85 mm × 180 mm
Dikte van de telbare bankbiljet- ten	0,075 - 0,15 mm
Telbereik	1 - 9999
Telsnelheid 1.000 bankbiljetten / minuut
Stroomvoorziening 230 V (AC), 50 Hz
Stroomverbruik 90 W
Zekering 3,15 A / 250 V
Volume 60 dB
Temperatuur (gebruik)	0 °C - 40 °C
Relatieve luchtvochtigheid (gebruik)	60 - 90 %
Afmetingen 242 mm × 276 mm × 245 mm
Gewicht 4,7 kg

Instructies voor de verzorging

Reinig de oppervlakken van de behuizing met een zacht, Niet-pluizende doeck.
Reinig de sensoren na elk gebruik met de meegeleverde borstel.
Gebruik geen reinigings- of oplosmiddelen.

Gescheiden inzameling

Als u het apparaat wilt afvoeren, brengt u het waar het inzamelingspunt van uw gemeentelijkke afvalverwijderingsinstantie (bijv

recyclingcentrum). Volgens de wet op elektrische en elektronische apparatuur zijn eigenaars van oude apparaten wettelijk verplicht om oude elektrische en elektronische apparatuur maar een geschaden af-

valinzameling te brengen. Het symbol hiernaast be-tekent dat u het apparaat in geen geval bij het huishoudelijk afval mag gooien!

Verpakkingsmaterialen voert u af in overeenstemming met deplaatselijke regelgeving.

Garantie

Geachte klant,

het verheegt ons dat u voor dit apparaat hebt gekozen.

Geef het apparaat in geval van een defect met de kassabon en de originele verpakking terug in de zaak, waar u het gekocht heeft.
