GEBRUIKSAANWIJZING BQ6342 TRISTAR

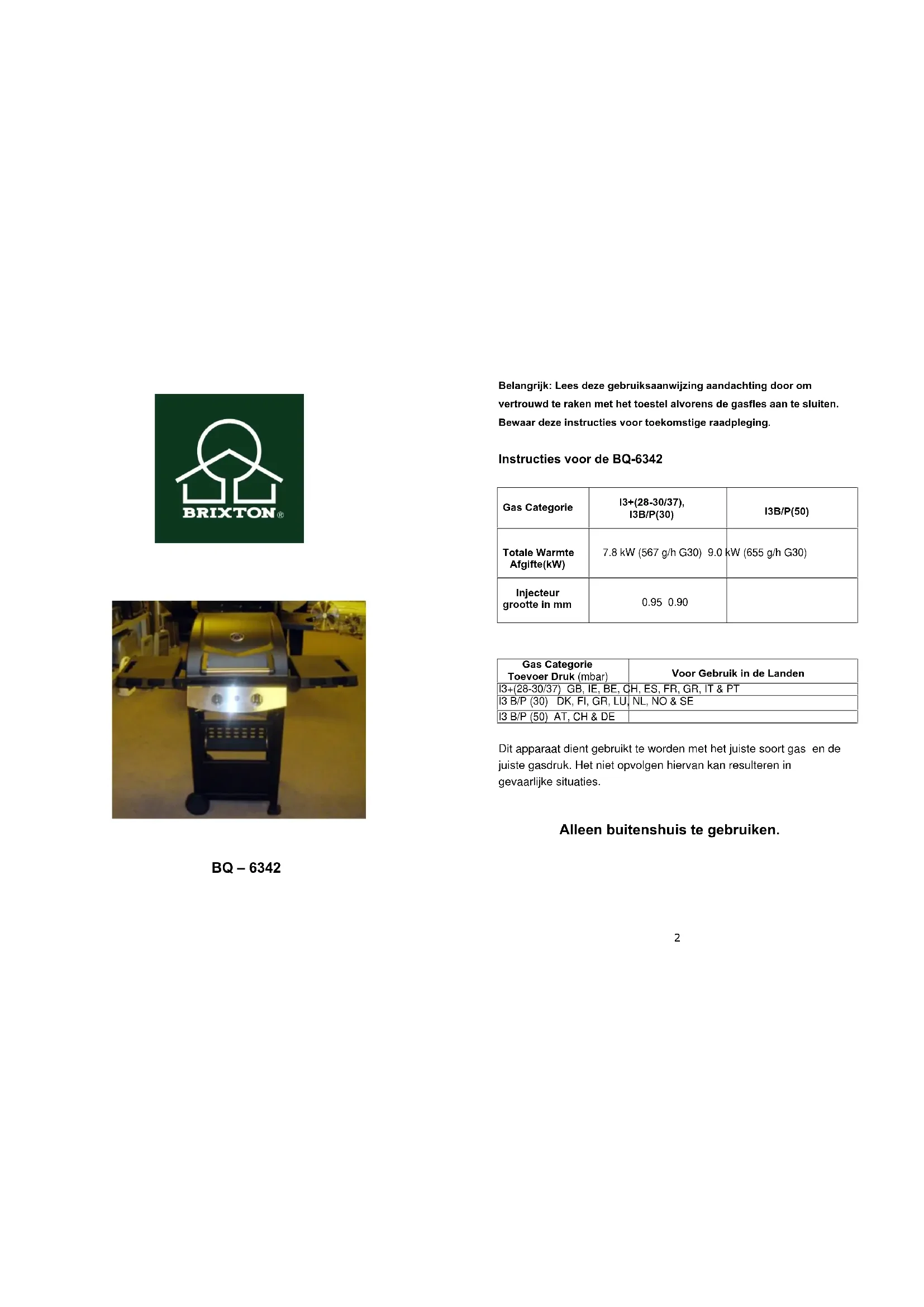

Belangrijk: Lees deze gebruiksaanwijzing aandachting door om vertrouwd te raken met het toestel alvorens de gasfles aan te sluiten. Bewaar deze instructies voor toekomstige raadpleging. Instructies voor de BQ-6342

Toevoer Druk (mbar) Voor Gebruik in de Landen I3+(28-30/37) GB, IE, BE, CH, ES, FR, GR, IT & PT I3 B/P (30) DK, FI, GR, LU, NL, NO & SE I3 B/P (50) AT, CH & DE Dit apparaat dient gebruikt te worden met het juiste soort gas en de juiste gasdruk. Het niet opvolgen hiervan kan resulteren in gevaarlijke situaties.

Alleen buitenshuis te gebruiken.

1. Het niet opvolgen van deze instructies kan resulteren in brand of een

explosie hetgeen ernstig lichamelijk letsel, overlijden of schade aan eigendommen kan veroorzaken.

2. Gebruik geen toestel wat lekt, beschadigd is of niet goed werkt.

3. Het toestel dient op een horizontaal oppervlak gebruikt te worden. Het

toestel dient gebruikt te worden uit de buurt van brandbare materialen met een minimale afstand van 0.9 m van aangrenzende muren en 2 m van plafonds.

4. Gasslang & Drukregelaar Veiligheid: afhankelijk van het soort gas wat u

wilt gebruiken, dient u uw plaatselijke leverancier te raadplegen voor een drukregelaar geschikt voor gebruik met het toestel en de gasflas koppeling. De volgende gas soorten en toevoer drukken zijn van toepassing: *Voor GB, IE, BE, FR, IS, GR, IT, ES, LU, PT, CH: I3+(28-30/37) Butaan: 28-30 mbar of Propaan: 37 mbar. *Voor DK, FI, NO, NL, SE: I3B/P (30) Butaan /Propaan mengsel: 30 mbar Butaan: 28-30 mbar of Propaan: 37 mbar. *Voor ES, IE, PT, GB: I3P(37) Propaan: 37mbar *Voor DE, AT: I3B/P (50) Butaan /Propaan mengsel: 50 mbar *Voor DE, NL, ES: I3P(50) Propaan: 50 mbar Gasslang vereiste:

• Moet geschikt zijn voor Vloeibaar Petroleum Gas (LPG)

• Moet de bestand zijn tegen bovenstaande gasdrukken.

• Mag niet langer zijn dan 1.5 meter

• Moet gecertificeerd zijn voor gebruik in het land waar gebruikt.

• De grill wordt geleverd met een goede koppeling die geschikt is voor een flexibele slang

5. Nadat de assemblage is vastgezet, het gas aanzetten en controleren op

lekkage door het ruiken naar gaslucht en door wat zeepwater over alle verdachte aansluitingen te smeren. WAARSCHUWING: Gebruik deze grill nooit zonder een gasfles drukregelaar.

6. Dit is een lage druk grill en mag alleen gebruikt worden met de

gespecificeerde drukregelaar.

7. Tijdens het koppelen van de gasslang en de drukregelaar aan de gasfles,

ervoor zorgen dat onnodige verdraaing van de fexibele gasslang voorkomen wordt.

8. Houdt de gasslang weg van warme oppervlaktes . Bescherm de gasslang

tegen druipend vet. Voorkom onnodig draaien. Voor gebruik van de gasslang visueel controleren op barsten, overmatige slijtage of andere beschadigingen. Vervang wanneer nodig de gasslang. Zoek nooit naar gaslekken met een aangestoken lucifer of open vuur, gebruik een zeep water oplossing. Verander of modificeer nooit de drukregelaar of gas toevoer samenstelling. Deze grill mag niet binnenshuis gebruikt worden.

9. WAARSCHUWING: bereikbare onderdelen kunnen erg heet zijn. Kinderen

uit de buurt houden.

10. Houdt kinderen weg van grill tijdens gebruik totdat de grill is afgekoeld is na

gebruik. Sta niet toe dat kinderen de grill gebruiken.

11. Elke modificatie van dit toestel kan gevaarlijk zijn.

12. Verplaats het toestel tijdens gebruik niet.

13. GEBRUIK deze grill NIET in de garage, op balkons, passages, schuren of

andere afgesloten ruimtes. Uw grill dient alleen buitenshuis gebruikt te worden. De grill is niet bedoeld voor installatie in of op recreatievoertuigen en/of boten en mag niet onder brandbare oppervlaktes geplaatst te worden. De doorstoming van verbrandingslucht en ventilatie rondom de behuizing van de barbecue niet verhinderen.

14. Zorg er altijd voor dat er geen sport of lichamelijke activiteiten uitgevoerd

worden in de nabijheid van de grill tijdens gebruik en als hij nog warm is.5

15. Onderdelen verzegeld door de fabrikant of hun tussenpersoon mogen niet

mee gemanipuleerd worden door de gebruiker. Dit toestel dient alleen buitenshuis gebruikt te worden.

16. Als er een lek zit in uw toestel (gas lucht), direct meenemen naar een goed

geventileerde vuur vrije ruimte waar het lek gevonden en gerepareerd kan worden. Probeer geen lekkages te vinden met een vlam, gebruik zeepwater. Gebruik het toestel niet voordat het lek is gedicht.

17. Nadat de assemblage is vastgezet, het gas aanzetten en controleren voor

lekkage door te ruiken naar gaslucht en door wat zeepwater over alle verdachte aansluitingen te smeren.

18. WAARSCHUWING: Niet naar gaslekken zoeken met open vuur.

19. Als u het lek niet kunt maken door de koppelingen aan te draaien, de gas

toevoer afzetten en direct kontakt opnemen met uw leverancier.

20. WAARSCHUWING: Als u een gaslucht ruikt

(1) Sluit het gas naar de grill af bij de kraan op de gasfles . (2) Doof alle open vuur. (3) Licht de deksel op. (4) Als u gaslucht blijft ruiken onmiddelijk uw leverancier of brandweer bellen als het een ernstig lek van de gasfles betreft.

21. Draai na gebruik de gastoevoer bij de gasfles af.

22. Het toestel kan binnenshuis opgeslagen worden nadat hij is losgekoppeld

van de gasfles. De gasfles dient buitenshuis in een goed geventileerde ruimte opgeslagen te worden.

23. Bij verwisseling van een lege naar een volle gasfles ervoor zorgen dat dit

gebeurd in een vuur vrije omgeving.

24. WAARSCHUWING: Bewaar geen reserve gasfles onder of nabij deze grill.

Deze grill dient allen buitenshuis gebruikt worden.

25. WAARSCHUWING: Sla nooit uw gasfles binnenshuis op. Wanneer u uw

grill binnenshuis opslaat, ALTIJD eerst de gasfles afkoppelen en de

gasfles veilig buiten opslaan. Gasflessen moeten buitenshuis opgeslagen worden in een goed geventileerde ruimte buiten bereik van kinderen, en mogen niet opgeslagen worden in een gebouw, garage of andere gesloten ruimte.

26. Geen benzine of andere brandbare vloeistoffen opslaan in de buurt van dit

of een elk ander toestel. Voorbereiding en Opstellen van de Grill Vóór het eerste gebruik: Verwijder de Grill met alle verpakking uit de doos en zet hem op de grond. Zorg ervoor dat er geen losse onderdelen overblijven. Opmerking: Vóór gebruik van de grill, deze instructies doorlezen. Volg de instructies op van iedere stap in de volgorde waarin zij geschreven zijn waarbij u de afbeeldingen bekijkt. Dit zorgt voor een gemakkelijke assemblage. Onderdelen voor assemblage:7 A: Montage Instructies voor Samenbouw van de Kar STAP 1. Verbindt de Poten met de Kar Bodemplaat met de schroeven (Type A). (Fig. 1) STAP 2. Monteer de Wielen met de pennen (Type D). Verbindt de wielen aan de poten middels de as. (Fig. 2) STAP 3. Verbindt de frontplaat van de wagen met de schroeven (Type A) en moeren (Type C). (Fig. 3) STAP 4. Bevestig de Basis Eenheid aan de Kar Samenbouw middels de schroeven en ringen (Fig. 4) STAP 5. Bevestig de Zijtafels aan beide zijden van de Basis Eenheid (Fig. 5) STAP 6. Bevestig het druipvet opvangblad aan de Basis Samenbouw (Fig. 6) STAP 7. Plaats de Hittekappen op hun juiste positie. (Fig.7) STAP 8. Plaats het Rooster op zijn juiste positie. (Fig.8) STAP 9. Bevestig de gasslang aan het aansluitstuk middels de klem. (Fig.9) STAP 10. Bevestig de gasfles middels de schroef . (Fig. 10)

Figuur 1013 Aansluiten van de Gasfles

BELANGRIJK: Voor het aansluiten en afkoppelen van de barbecue aan de gasfles ervoor zorgen dat beide grill bedieningsknoppen in de UIT stand staan. VOORZICHTIG: Als de barbecue niet in gebruik is, moet het gas uitgedraaid worden bij de kraan op de gasfles. Aansluiten:

1. Zorg ervoor dat de kraan op de gasfles dicht staat.

2. Controleer de gasfles kraan om er verzekerd van te zijn dat het de juiste

schroefdraad heeft voor de drukregelaar. Lees de gebruiksaanwijzing die bij de drukregelaar geleverd is om verzekerd te zijn van de juiste aansluiting en werking.

3. Zorg ervoor dat de grill brander knoppen in de “UIT” stand staan.

4. Controleer de gasfles kraan uitgang en drukregelaar . Let op voor

beschadiging of vuil. Verwijder alle vuil. Controleer de gasslang op beschadigingen. Probeer nooit beschadigde of verstopte apparatuur te gebruiken.

5. Sluit de drukregelaar aan op de kraan van de gasfles.

6. Draai de kraan op de gasfles volledig open. Gebruik een water en zeep

oplossing om alle aansluitingen te controleren op lekkage alvorens de barbecue aan te steken. Als er een lek gevonden is, de gasfles kraan dicht draaien en de grill nietg ebruiken totdat reparatie verricht kan worden door de plaatselijke gasfles leverancier. Afkoppelen

1. Zorg ervoor dat beide brander regel knoppen “UIT”staan.

WAARSCHUWING: Sluit nooit een ongeregelde gasfles aan op uw barbecue.

3. Ontkoppel de drukregelaar van de kraan van de gasfles kraan.

Aansteek Procedure Ontstekings Systeem Controle

1. De ontstekingstest wordt gedaan met

een dichtgedraaide gasfles kraan.

2. Test beide branders achter elkaar

volgens de onderstaande procedure.

3. Zorg ervoor dat de bedieningsknop in

de stand uit staat . Druk en draai de bedieningsknop tegen de wijzers van de klok in naar de Hoog stand totdat de knop klikt.

4. Herhaal deze aktie, telkens kijkend voor een vonk bij de brander. Als er geen

vonk zichtbaar is bij de brander, controleer dan of de ontstekingsdraad stevig vastzit aan de bediening en vonk elektrode. Wanneer het vonken werkt de Bedieningsknop in de UIT stand zetten. Opmerking: Als de ontsteker defect is kunnen de branders aangestoken worden gebruikmakend van een lucifer vastgemaakt aan de lucifer houder. Brander Bediening

1. De deksel openen alvorens de branders aan te steken.

2. De gebruiker moet altijd tijdens gebruik van de grill het druipvet opvangblad

5. Om de branders aan te steken de overeenkomstige bedieningsknop

Indrukken en tegen de wijzers vande klok in draaien naar de stand Hoog, tegerlijkertijd controleren of de brander aangestoken is. Zie onderstaande opmerking. De linker bedieningsknop regelt de linker brander en de rechter bedieningsknop regelt de rechter brander.

6. Wanneer de brander aangestoken is kan de temperatuur van de grill

verminderd worden door de bedieningsknop naar de stand laag te draaien..

6. Om de brander af te zetten, de bedieningsknop de met de wijzers van de

klok mee volledig naar de uit stand “0”draaien.

7. De kraan op de gasfles dichtdraaien als de grill niet wordt gebruikt.

Opmerkingen: 1.Bij eerste montage, zullen de gasleidingen en de branders vol met lucht zitten. Om de branders goed aan te kunnen steken moeten de leidingen met gas gevuld zijn. Het kan nodig zijn de branders een aantal keren aan te steken voordat u hierin slaagt. Als een brander na een aantal pogingingen niet ontsteekt draai dan het gas dicht bij de gasfles en lees dan de onderstaande pragraaf “Als de Barbecue Niet Naar Behoren Werkt“ .

2. Onthoud dat als een ontsteker defect is de brander aangestoken kan worden

met een lucifer in de luciferhouder. Als de Barbecue Niet Naar Behoren Werkt

1. Draai het gas dicht bij de gasfles en draai beide bedienings knoppen naar de

2. Wacht 5 minuten alvorens weer aan te steken.

3. Controleer de gas toevoer verbindingen.

4. Herhaal de aansteek procedure en als de barbecue nog steeds niet naar

behoren werkt, draai dan de gasfles kraan dicht en draai beide bedieningsknoppen naar de UIT stand en wacht totdat de grill afgekoeld is en

controleer het volgende: a) Foutafstelling van brander buis met de monding CORRECTIE: Herpositioneer de brander buis zodat hij goed past over de monding zoals getoond in Fig. 11.

b) Verstopping in de gasslang CORRECTIE: Verwijder de gasslang van de grill. NIET ROKEN! Open de gasfles kraan voor één seconde om de verstopping uit de slang te blazen. Draai de kraan op de gasfles dicht alvorens de gasslang opnieuw aan te sluiten. Bedienings Procedure Afbranden Voordat u voor de eerste keer gaat koken op uw grill, alle restant oliën of andere vreemde stoffen afbranden door de branders aan te steken. Zorg ervoor dat de deksel open staat en zet beide branders op stand “Hoog” voor ongeveer 2-3 minuten. U mag dan de bedieningsknoppen ”UIT” zetten of verder gaan met koken op de standen “LAAG”of “HOOG” . Voorverwarmen Het is noodzakelijk de barbecue korte tijd voor te verwarmen voor het koken van bepaald voedsel, afhankelijk van het soort voedsel en de temperatuur van het koken. Voedsel dat een hoge kooktemperatuur vereist, heeft maar een periode van 5- 6 minuten van voorverwarming nodig. Figuur 1117 Opmerking: Sluit de deksel niet langer dan 8 minuten over de Grill Plaat , of wanneer er geen eten op de Grill Plaat ligt. De anti-kleef laag kan hierdoor beschadigd worden. Kookplaat optie De rechter brander kan gebruikt worden als kookplaat voor gebruik van pannen door de rechterkant van de grillplaat te verwijderen en hem te vervangen door de “ Pannen drager” . Kook geen eten direkt op de pannen drager, hij dient alleen gebruikt te worden voor het koken met een pan. Verzorging & Onderhoud Verzorging & Onderhoud Zoals geldt voor alle toestellen, goede verzorging en onderhoud zal ze in top conditie houden en hun levensduur verlengen. Uw nieuwe gas grill is hierbij geen uitzondering. Door deze reinigings procedures op regelmatige basis op te volgen, zal uw grill met minimale moeite schoon blijven en goed werken . Spinnen en kleine insecten spinnen soms hun web of maken hun nestjes in de brander leidingen gedurende opslag of tijdens transport. Deze webjes kunnen een verstopping in de gas toevoer veroorzaken die kunnen resulteren in brand in en rondom de branderbuizen. Dit soort brand is bekend als “OPVLAMMEN” en veroorzaakt ernstige beschadiging aan uw barbecue en schept een onveilige werksituatie voor de VOORZICHTIG: De deksel vóór het aansteken openzetten . Nooit roken tijdens het aansteken van de branders. Verplaats de standaard niet tijdens gebruik van de grill. Laat de grill niet onbeheerd staan als hij aangestoken is. OPLETTEN: Oppassen voor spinnen en wespen. De brander buis dient periodiek gecontroleerd en gereingd te worden.

gebruiker. Ofschoon een verstopte branderbuis niet de enige oorzaak is van het “OPVLAMMEN” is het wel de meest voorkomende oorzaak en is derhalve regelmatige controle en reiniging van de branderbuis is noodzakelijk. Opvlammen (Flashback) Als er brand ontstaat rondom de brander, draai dan onmiddelijk het gas dicht bij de gaskraan op de gasfles en draai de bedieningsknoppen naar de UIT stand, wacht totdat de gril is afgekoeld, reing dan de branderbuizen en brander mondingen zoals hieronder beschreven. Reinigen van de Grillplaten Na het koken, beide brander bedieningsknoppen in de UIT stand zetten en de grill af laten koelen alvorens de grillplaten te reinigen. Vóór eerste en periodiek gebruik, is het aan te raden de grilplaten te wassen in warm licht zeepachtig water met een reinigingsdoek. Verzorging van het Kookvlak Gebruik en verzorging van het kookvlak is belangrijk. Gebruik geen metalen keukengerei of snij geen eten op het kookvlak. Gebruik alllen plastic keukengerei. Gebruik geen pannen op de grillplaat kookvlakken. De kook vlakken niet overhitten door de deksel dicht te houden of te koken zonder eten erop . Reinigen van het Druip Opvangblad Het druip opvangblad dient regelmatig geleegd en schoongeveegd te worden en in warm licht zeepachtig water gewassen te worden. Algemeen Onderhoud en Reparatie Het toestel niet veranderen. Klantenservice Het toestel is niet te onderhouden door de gebruiker. Als hij niet juist werkt, controleer dan of u de instructies goed heeft opgevolgd. Als hij dan nog steeds niet goed werkt, raadpleeg dan uw verkoper. Als uw verkoper uw probleem niet oplost, bel dan de Afdeling Klantenservice. Als u de grill naar ons moet terugsturen:19 1.De gasfles afkoppelen. 2.Pak de grill voorzichtig in. 3.Uw naam, adres en telefoonnummer bijsluiten. 4 Laat ons weten wat er mee aan de hand is. Als hij onder de garantie valt, vermelden waar en wanneer hij aangeschaft is, en stuur het bewijs van aankoop (bijv. Kassabon) mee. 5.Stuur hem naar de Afdeling Klantenservice, op het adres vermeld aan het einde van dit blaadje.

6. Zij zullen u een schatting geven omtrent de inspectie/reparatie.

Garantie Elk defect die de functionaliteit van het toestel beinvloed die tevoorschijn komt binnen een jaar na aankoop zal hersteld worden middels gratis reparatie of omruil mits hij gebruikt en onderhouden is overeenkomstig de instructies en hij niet is gebruikt of misbruikt is op wat voor manier dan ook. Uw wettelijke rechten worden niet bëinvloed. In lijn met ons beleid van continue produkt ontwikkeling behouden wij het recht het produkt, de verpakking, en documentatie specificaties te veranderen zonder verdere mededelingen. voor Nederland en Belgie: voor onderdelen of garantie: 0031 (0) 505020043 of 0031 (0) 135940300
