MANUAL DE USUARIO BQ6342 TRISTAR

Importante: lea las instrucciones de uso detenidamente para familiarizarse con el aparato antes de conectar la bombona de gas. Conserve el manual de instrucciones para futuras consultas. Instrucciones para el modelo BQ-6342

Tamaño del inyector (mm.)

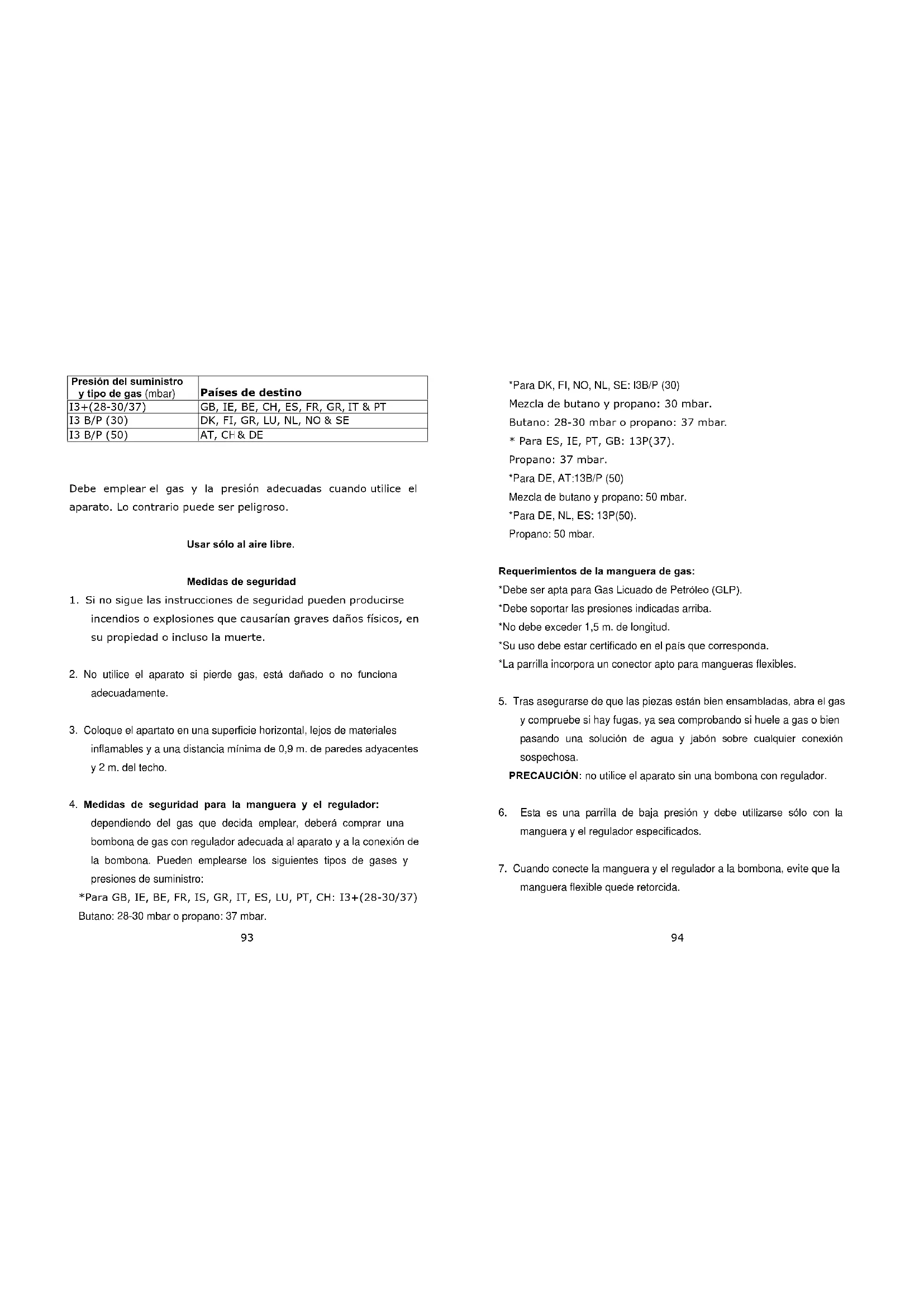

Presión del suministro y tipo de gas (mbar) Países de destino I3+(28

Debe emplear el gas y la presión adecuadas cuando utilice el aparato. Lo contrario puede ser peligroso. Usar sólo al aire libre. Medidas de seguridad

1. Si no sigue las instrucciones de seguridad pueden producirse

incendios o explosiones que causarían graves daños físicos, en su propiedad o incluso la muerte.

2. No utilice el aparato si pierde gas, está dañado o no funciona

3. Coloque el apartato en una superficie horizontal, lejos de materiales

inflamables y a una distancia mínima de 0,9 m. de paredes adyacentes y 2 m. del techo.

4. Medidas de seguridad para la manguera y el regulador:

dependiendo del gas que decida emplear, deberá comprar una bombona de gas con regulador adecuada al aparato y a la conexión de la bombona. Pueden emplearse los siguientes tipos de gases y presiones de suministro: *Para GB, IE, BE, FR, IS, GR, IT, ES, LU, PT, CH: I3+(28-30/37) Butano: 28-30 mbar o propano: 37 mbar.

• Para ES, IE, PT, GB: 13P(37). Propano: 37 mbar. *Para DE, AT:13B/P (50) Mezcla de butano y propano: 50 mbar. *Para DE, NL, ES: 13P(50). Propano: 50 mbar. Requerimientos de la manguera de gas: *Debe ser apta para Gas Licuado de Petróleo (GLP). *Debe soportar las presiones indicadas arriba. *No debe exceder 1,5 m. de longitud. *Su uso debe estar certificado en el país que corresponda. *La parrilla incorpora un conector apto para mangueras flexibles.

5. Tras asegurarse de que las piezas están bien ensambladas, abra el gas

y compruebe si hay fugas, ya sea comprobando si huele a gas o bien pasando una solución de agua y jabón sobre cualquier conexión sospechosa. PRECAUCIÓN: no utilice el aparato sin una bombona con regulador.

6. Esta es una parrilla de baja presión y debe utilizarse sólo con la

manguera y el regulador especificados.

7. Cuando conecte la manguera y el regulador a la bombona, evite que la

manguera flexible quede retorcida.95

8. Evite que la manguera entre en contacto con superficies calientes, se

retuerza o se impregne de grasa. Inspecciónela antes de usarla en busca de roturas, desgaste excesivo o cualquier otro daño, y cámbiela si es necesario. No compruebe si hay fugas de gas con una cerilla encendida u otro tipo de llama. Emplee una solución de agua y jabón en su lugar. No modifique el ensamblaje del regulador y el suministro de gas, y no use el aparato en espacions cerrados.

9. PRECAUCIÓN: las partes expuestas pueden estar muy calientes.

Mantenga el aparato lejos del alcance de los niños.

10. Mantenga el aparato fuera del alcances de los niños cuando esté

siendo utilizado y hasta que se haya enfriado tras terminar de usarlo. No deje que niños lo manipulen.

11. Cualquier modificación en el aparato puede resultar peligrosa.

12. No lo desplace cuando esté siendo utilizado.

13. No lo utilice en garages, porches, cobertizos u otros espacios cerrados.

Debe emplearse siempre al aire libre. No está diseñado para ser instalado en vehículos de recreo y/o barcos. No lo coloque bajo superficies inflamables ni obstruya el flujo de combustión o la ventilación entorno al aparato.

14. Asegúrese de que no se realiza deporte o actividad física alguna en las

proximidades del aparato durante su uso y cuando aún esté caliente.

15. El usuario no debe manipular aquellos componentes sellados por el

fabricante o su agente.

16. Si se produce una fuga de gas, llévelo inmediatamente a un lugar

ventilado y sin llamas donde pueda localizarla y repararla. No intente encontrar la fuga sirviéndose de una llama. Use agua con jabón en su lugar. No utilice el aparato hasta que haya reparado la fuga.

17. Después de ensamblar los componentes, abra el gas y compruebe si

hay fugas pasando una solución de agua y jabón sobre las conexiones de gas. 18 PRECAUCIÓN: no busque fugas sirviéndose de una llama. 19 Si no puede reparar la fuga ajustando bien las conexiones, cierre el gas y contacte con el vendedor inmediatamente. 20 RECAUCIÓN: si detecta olor a gas proceda como se indica a continuación: （1） Cierre el suministro de gas al aparato en la válvula de la bombona. （2） Apague cualquier llama. （3） Levante la tapa. （4） Si el olor persiste póngase en contacto inmediatamente con el vendedor o con los bomberos, si se trata de una fuga grave en la bombona de gas. 21Cierre el suministro de gas en la bombona cuando termine de usarla. 22Puede guardar el aparato en interiores una vez lo haya desconectado de97 la bombona de gas. La bombona, en cambio, debe permanecer siempre al aire libre, en una zona bien ventilada. 23Cuando cambie la bombona de gas vacía por otra nueva, asegúrese de que lo hace en un lugar sin llamas. 24PRECAUCIÓN: no guarde bombonas de recambio debajo o cerca del aparato. 25PRECAUCIÓN: no guarde las bombonas de gas en interiores. Si coloca el aparato en un espacio cerrado, desconéctelo siempre antes de la bombona y deje ésta en el exterior. Coloque las bomobonas en espacios abiertos y lejos del alcance de los niños, nunca en el interior de edificios, garages u otros espacios cerrados. 26No almacene o use gaolina u otro líquido inflamable en las proximidades de este apartao u otro similar.

Preparación y configuración de la parrilla Antes de usarla por primera vez: retire el embalaje y coloque el aparato y demás componentes en el suelo. Asegúrese de que no falta ningún elemento. Nota: lea las instrucciones antes de usar la parrilla. Siga las instrucciones de uso en el orden en que aparecen al tiempo que mira los diagramas. Esto le facilitará el ensamblaje.

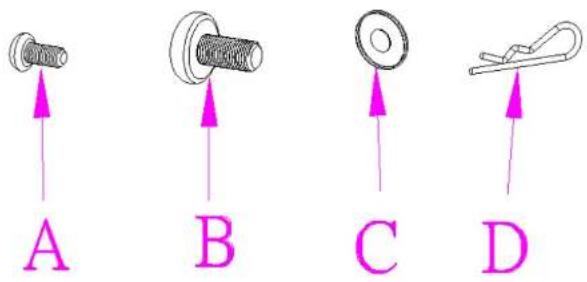

Componentes por ensamblar:

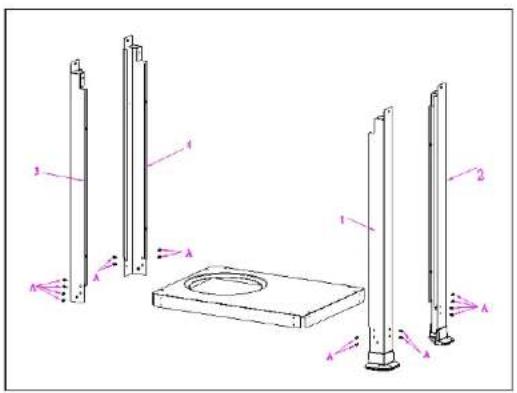

A: Instrucciones de ensamblado del carrito. PASO 1. Atornille las patas al panel inferior del carrito (Tipo A). (Véase Fig. 1). PASO 2. Clave las tapas a las ruedas en inserte éstas en el eje. (Véase Fig. 2). PASO 3. Use tornillos (Tipo A) y tuercas (Tipo C) para sujetar el panel delantero del carrito a las patas. (Véase Fig. 3). PASO 4. Sujete la base al carrito con tornillos y arandelas. (Véase Fig. 4). PASO 5. Sujete los paneles laterales a cada lado de la base. (Véase Fig. 5). PASO 6. Coloque la bandeja de goteo en la base del carrito. (Véase Fig. 6). PASO 7. Coloque las placas de calor en el lugar correspondiente. (Véase Fig. 7). PASO 8. Coloque las rejillas de la parrilla en el lugar correspondiente. (Véase Fig. 8). PASO 9. Ajuste la manguera del gas al conector. (Véase Fig. 9).99 PASO 10. Atornille la bombona de butano. (Véase Fig. 10).

Figura 10105 Conexión de la bombona de gas

IMPORTANTE: antes de conectar y desconectar la barbacoa a la bombona de gas, asegúrese de que los dos controles de encendido de la parrilla están en posición de apagado. PRECAUCIÓN: cuando no use la barbacoa, cierre el gas en la válvula de la bombona. Cómo conectar la bombona:

1. Asegúrese de que la válvula de la bombona está cerrada.

2. Compruebe las carácterísticas de la válvula para asegurarse de que se

adecúan a las del regulador. Lea las instrucciones del regulador acerca de la conexión y funcionamiento. 3.Compruebe que los controles de los quemadores de la parrilla están en posición de apagado.

4. Inspeccione la válvula de la bombona y el regulador en busca de daños o

restos de alguna sustancia, y elimine todo aquel que encuentre. Inspeccione la manguera en busca de daños. Nunca utilice componentes dañados o bloqueados.

5. Conecte el regulador a la válvula de la bombona.

6. Abra la válvula de la bombona completamente. Use una solución de agua

y jabón para comprobar si hay fugas en las conexiones antes de usar la barbacoa. Si encuentra alguna fuga, cierre la válvula y no use la parrilla hasta que un técnico cualificado la haya reparado. PRECAUCIÓN: bajo ningún concepto conecte una bombona de gas sin regulador a la barbacoa.

1. Asegúrese de que los dos controles de encendido del

quemador están en posición de apagado.

2. Compruebe que la válvula de la bombona de gas está cerrada

3. Retire el regulador de la válvula de la bombona de gas.

Proceso de encendido Comprobación del sistema de ignición

1. La comprobación del sistema de

ignición debe realizarse con la válvula de la bombona cerrada.

2. Compruebe ambos quemadores

uno por uno siguiendo las instrucciones indicadas a continuación.

3. Asegúrese de que el control está en

posición de apagado. Presiónelo y gírelo en dirección contraria a las agujas del reloj hasta la posición superior y hasta que haga clic. 3Repita esta operación y compruebe si se producen chispas en el quemador. Si no es así, asegúrese de que el cable de ignición está bien ensamblado al control y al electrodo de la chispa. Tras comprobar que se produce una chispa, gire el control hasta la posición de apagado.107 Nota: si el ingnitor no funciona, puede encender los quemadores sirviéndose de una cerilla. Funcionamiento de los quemadores

1. Abra la tapa antes de proceder a encender los quemadores.

2. Siempre que use la parrilla asegúrese de que la bandeja para goteo está

3. Compruebe que los dos controles están en la posición de apagado “0”.

4. Abra la válvula de la bombona de gas.

5. Para encender los quemadores, presiones y gire el control

correspondiente en dirección contraria a las agujas del reloj al tiempo que comprueba si el quemador se ha encendido. El control de la izquierda controla el quemador izquierdo y el control de la derecha, el derecho.

6. Una vez que el quemador se ha encendido, puede reducir la temperatura

de la parrilla girando el control hasta la posición de fuego bajo.

6. Para apagar el quemador, gire el control en dirección contraria a las

agujas del reloj hasta la posición de apagado “0”.

7. Cierre la válvula de la bombona de gas cuando no esté utilizando la

1. La primera vez que use el aparato, el conducto de gas y los quemadores

estarán llenos de aire. Para que los quemadores se enciendan correctamente los conductos deben llenarse de gas. Es posible que tenga que hacer varios intentos antes de poder encenderlos. Si tras varios intentos no logra encender alguno de los quemadores, cierre el suministro de gas en

la bombona y lea la sección “Qué hacer si la barbacoa no funcionan adecuadamente”.

2. Recuerde que si alguno de los ignitores no funciona correctamente el

quemador puede encenderse con una cerilla. Qué hacer si la barbacoa no funciona adecuadamente

1. Cierre la válvula de la bombona de gas y gire los dos controles

hasta la posición de apagado.

2. Espere cinco minutos antes de intentar encenderla de nuevo.

3. Compruebe las conexiones del suministro de gas.

4. Repita el procedimiento de encendido. En caso de que siga sin funcionar,

cierre la válvula de la bombona, gire los controles hasta la posición de apagado, espere a que la parrilla se enfríe y compruebe lo siguiente: a) El tubo del quemador está mal colocado sobre el orificio. CORRECCIÓN: coloque el tubo correctamente sobre el orificio tal y como se muestra en la Figura 11. b) La manguera de gas está obstruida CORRECCIÓN: retire la manguera de la parrilla. NO

FUME MIENTRAS REALIZA

ESTA OPERACIÓN. Abra la Figura 11.109 válvula de la bombona de gas durane un segundo para liberar cualquier obstrucción de la manguera. Cierre la válvula antes de volver a conectar la manguera a la parrilla. Funcionamiento Quemado Antes de usar la parrilla por primera vez, encienda los quemadores para quemar cualquier residuo de aceite u otra sustancia. Asegúrese de que la tapa está levantada y de que los quemadores permanecen encendidos en posición “Fuego alto” durante aproximadamente 2 a 3 minutos. Transcurrido ese tiempo puede apagar los quemadores o bien comenzar a cocinar bien a fuego alto o a fuego bajo. Precalentamiento Dependiendo del tipo de alimento y de la temperatura que se requiera al cocinarlo, en ciertos casos es necesario precalentar la barbacoa durante un breve período de tiempo antes de comenzar a cocinar. En el caso de aquellos alimentos que requieren una alta tamperatura al cocinarse, bastan de 5 a 6 minutos para precalentar la barbacoa. Nota: no cierre la tapa del plato de la parrilla durante más de 8 minutos y no la cierre en absoluto si no hay alimentos cocinándose. De lo contrario, la capa anti-aderente puede resultar dañada. Función calentaplatos El quemador derecho puede usarse como calientaplatos con ollas y

sartenes. Para ello, retire el plato de la parrilla derecho y sustitúyalo por el soporte para ollas. No cocine alimentos directamente sobre dicho soporte, sino siempre sirviéndose de una olla o sartén.

Limpieza y mantenimiento

Limpieza y mantenimiento Un buen cuidado y mantenimiento son esenciales para obtener un buen funcionamiento y prolongar la vida útil de cualquier aparato. La parrilla de gas no es una excepción. Si sigue las siguientes instrucciones de limpieza regularmente logrará mantener limpio su aparato y que funcione correctamente con el mínimo esfuerzo. Arañas y otros insectos pequeños colocan sus telas y nidos en los tubos de los quemadores cuando el aparato está guardado o está siendo trasladado. Estos pueden provocar la obstrucción del flujo de gas, que puede a su vez derivar en un fuego en el interior y alrededor de dichos tubos. Este fuego se conoce como “Flashback”, y puede causar graves daños en la barbacoa, así como crear unas condiciones de funcionamiento peligrosas para el usuario. Aunque la obstrucción de los tubos no es la única causa del “Flashback”, sí es la más común, por lo que es neceario que inspeccione y PRECAUCIÓN: tenga cuidado con las arañas y avispas. El tubo de los quemadores debe inspeccionarse y limpiarse periódicamente. PRECAUCIÓN: Levante la tapa para encender la barbacoa. ...........................No fume cuando encienda los quemadores. ...........................No mueva la barbacoa de sitio cuando esté siendo utilizada.111 limpie dichos tubos con frecuencia. Flashback Si se llegase a producir un fuego en el interior del tubo y alrededor del mismo, cierre el gas y gire los mandos hasta la posición de apagado. Espere a que la parrilla se haya enfriado y limpie los tubos y componentes de los quemadores como se describe a continuación. Limpieza de los platos de la parrilla Después de cocinar, gire los controles hasta la posición de apagado y espera a que la parrilla se haya enfriado antes de proceder a limpiar los platos. Se recomienda que los platos se limpien con un paño y una solución de agua y jabón tibia antes de usarlos por primera vez y después periódicamente. Cuidado de la superficie para cocinar El uso y el cuidado de la superficie sobre la que se cocina es muy importante. No utilice utensilios de metal ni corte alimentos sobre ella. Emplee únicamente utensilios para cocinar de plástico. No debe usar ollas o sartenes sobre el plato de la parrilla. Para evitar sobrecalentamientos, no encienda los platos con la tapa bajada o sin alimentos sobre los mismos. Limpieza de la bandeja de goteo La bandeja de goteo debe vaciarse y limpiarse periódicamente con una solución de agua y jabón tibia. Mantenimiento general y reparación No haga modificaciones en el aparato. Servicio de postventa El aparato no debe ser reparado por el usuario. En caso de un mal

funcionamiento del mismo, compruebe que ha seguido las instrudcciones correctamente. Si aún presenta problemas, póngase en contacto con el vendedor. En caso de que este no pueda ayudarle, llame al Departamento de Atención al Cliente. Si tiene que devolvernos el producto:

1. Desconecte la bombona de gas.

2. Empaquete la parrilla con cuidado.

3. Adjunte su nombre, dirección y número de teléfono.

4. Indique cuál es el fallo del aparato. Si la garantía está aún en vigor,

háganos saber cuándo y dónde hizo la compra del producto y adjunte una prueba de compra, como el recibo de compra.

5. Envíelo al Departamento de Servicio al Cliente, a la dirección que se

indica al final de este documento.

6. Dicho departamento le enviará un presupuesto de inspección y

reparación. La garantía La garantía cubre la reparación o reemplazo gratuitos del producto por cualquier fallo que afecte a la funcionalidad del aparato y que se produzca en el plazo de un año desde su compra, simpre y cuando se pruebe que el uso y mantenimiento del aparato han seguido las instrucciones y que no se ha hecho un uso indebido del producto. Sus derechos legales no se verán afectados. De acuerdo con nuestra política de continuo desarrollo de productos, nos reservamos el derecho ha realizar modificaciones en las características del producto, el embalaje o la documentación sin previo aviso.113 IMPORTANTE: Leia cuidadosamente estas instruções para melhor utilizar o equipamento, assim como se familiarizar com os procedimentos, antes de ligar a garrafa com gás. Guarde-as para utilizações futuras. intruções para o modelo BQ-6342
