MANUAL DE USUARIO BQ-6333 TRISTAR

n) Tubo del gas ostruito

Instrucciones de Operación y Montaje

PI-No: 87BO87

CE 0087

Lea las siguientes instrucciones cuidadosamente y asegure se que su Barbacoa este apropiadamente instalada, montada y mantenida. No seguir las instrucciones puede resulta en serios danos físicos/o daño a propiedad. Si tiene alguna pregunta al respecto del montaje o la operación, consulte a su proveedor, servicio de gas o su compañía LP de gas.

NOTA PARA EL INSTALADOR: DEJAR ESTAS INSTRUCCIONES CON EL CLIENTE DESPUÉS DE HABER

INSTALADO.

NOTA PARA EL CLIENTE: RETENER PARA FUTURA REFERENCIA.

Información general

Códigos de Instalación de Gas

Barbacoas para uso con gas de botella esta marcados con 'LPG', Gas propano' o Butano'.

Incumplimiento de las instrucciones pueden resultar en explosión o fuego que pueden causar danos corporales, muerte o daño de propiedad. Partes de montaje pueden que estén calientes. Mantenga a niños pequeños lejos. Cualquier modificación de esta barbacoa puede ser peligrosa. No mueva la barbacoa mientras este en uso. Apague le suplidor cilíndrico de gas después de uso. Lea las instrucciones antes de usar la barbacoa. Partes selladas por el fabricante o agente no deben ser manipuladas por el usuario. Esta barbacoa debe ser usada y guardada al aire libre.

Despeje

Despeje mínima para materiales de combustible debe ser de:

Atrás: -300mm (12") y Costados -300mm (12")

Seguridad de Manguera y Regulador

Dependiendo de que tipo de gas usted decida usar, usted debe acercarse a su proveedor local por un regulador. Las siguientes presiones suplidas son solo para su guía:

Para GB, IE, BE, FR, IS, GR, IT, ES, LU, PT, CH: I3+ (28-30/37)

Butano 28-30mbar Propano 37mbar

• Debe ser apropiado para Petróleo Liquido Gas (LPG).
• Debe soportar la presión anterior.
  o No debe ecxeder 1.5 metros de distancia
  o El BQQ esta suplido con un codo flojo es apropiado para conexión directa de una manguera flexible.
  Use el cierre de pinza o el asegurador doble para conectar la manguera al adaptador BQQ y asegure la manguera/ regulador conexión.
• Después del montaje ha sido asegurado, gire el gas y verifique por escape.

Nunca opera a barbacoa sin Regulador.

Cuando este conectando la manguera y el montaje de regulador a le cilindro de gas, cuide de no girar innecesariamente la manguera flexible.

Después de haber asegurado el montaje, encienda el gas para verificar goteo poniendo una solución de jabón con agua sobre la conexión.

No verifique escapes de Gas con la llama encendida.

Si no usted no pudo corregir el goteo apretando la conexión, apague el gas y contacte a su suplidor inmediatamente.

Asegúrese de siempre mantener la barbacoa lejos de materiales inflamables y el cilindro de gas fuera de contacto con Fuentes de calor. Cuando cambien un cilindro de gas vació a uno lleno verifique que el proceso se haga en un atmósfera libre de llama.

Si la información no es seguida exactamente un fuego que puede causar muerte o serios danos puede ocurrir. No guarde el cilindro extra debajo de la barbacoa o cerca de esta barbacoa Nunca llene el cilindro mas de 80% lleno Esta barbacoa debe ser usado y guardada al aire libre.

Especificaciones

La especificación de la barbacoa puede ser encontrada en la etiqueta de data pegada al panel al costado del cuerpo de la barbacoa.

Si huele gas

• Apague la fuente de gas, si es posible.
• Extinga cualquier llama abierta.
• Habrá la tapa.
• Si el olor continuo llame inmediatamente a su suplidor de gas o al departamento de bomberos.

Uso de Cilindro de Gas y Precauciones

Esta es una barbacoa de baja presión y debe ser usado con la manguera y el regulador suplido. Su barbacoa esta diseñada para uso con Butano 7kg o 6kg y 9kg cilindros de Propano.

No conecte su barbacoa a un cilindro de gas excediendo esta capacidad. Nunca conecte un cilindro de gas no regulado a su barbacoa.

El cilindro de gas debe ser llamado por un suplidor con reputación de gas y inspeccionado visualmente y revisar cada vez que se llanada.

Siempre mantenga el cilindro en posición parada. Siempre cierre la válvula del cilindro cuando la barbacoa no este en uso.

No sujete el cilindro de gas a excesivo calor.

Nunca Guarde su Cilindro de Gas en el Interior.

Si guarda el cilindro en el interior, SIEMPRE desconecte el cilindro de gas primero y guarde el cilindro afuera. Los cilindro deben ser guardados afuera en aéreas ventiladas fuera del alcance de los niños, y no debe ser guardado en edificios, garajes o en otras áreas cerradas.

Información de Seguridad

Lea cuidadosamente antes de montar y operar su barbacoa.

Ubicación de su barbacoa

NO USE su barbacoa en el garaje, terraza, entradas de brisa, cabañas o otras áreas cerradas. Su barbacoa debe ser usada AFUERA. La barbacoa no esta intencionada para ser conectada a vehículos de recreación y/o botes y no deben ser colocados en superficies que se quemen. No obstruya el paso de combustible o ventilación al rededor de la barbacoa de casa.

Esta barbacoa esta diseñada para ser usada con un suplidor y solo puede ser usado con un suplidor suplido que encaje.

A

Para su seguridad

No use o guarde petróleo o otros líquidos inflamables en la cercanía de este o otros equipos.

No guarde cilindros de gas vacío o llenos cerca o debajo de ningún equipo.

Mantenga la manguera de gas fuera de lugar de grasa. Evite girar la manguera innecesariamente.

Visualmente inspeccione la manguera por rajas antes de usarla, exceso e uso o daño. Reemplace la manguera si es necesario. Nunca verifique por goteo de gas con llama abierta o cerillo prendido. Nuca encienda la barbacoa con la tapa cerrada antes de verificar que los tubos estén situados asegurados sobre los orifico de válvula. Nunca se apoye en la superficie mientras este cocinando o cuando este encendiendo. Nunca altere o modifique el Regulador o el suplidor de montaje de gas. Esta no debe ser usada en interiores.

Proteja a los Niños

Mantenga a los niños lejos de la barbacoa durante uso y mientras se enfría después que haya terminado. No deje que niños operen la barbacoa.

Siempre asegúrese que ninguna actividad de deportes o físicas sean hechas cerca de la proximidad de la barbacoa durante su uso o mientras este caliente.

Montaje General

Remueva la barbacoa y los componentes del cartón de empacado. Verifique con la lista de partes y deje los componentes a su alcance. No bote el cartón, póngalo de superficie como plancha protectora. Contacte a su suplidor para partes de reemplazo si es necesario.

Herramientas que Necesitara

Destornillador de cabeza estándar (o talador sin cable) y partes de tuercas ajustables (cambiador de terminación abierta) o tuercas.

Partes suplidas en el cartón o por su suplidor o por su suplidor no venda ser alteradas en ninguna forma.

Asegúrese que la barbacoa este montada a nivel y en una superficie apropiado.

No mueva la barbacoa mientras este en uso o caliente. Remueva la bandeja de desperdicios antes de mover.

Verifique la barbacoa por cualquier daño

Antes de intentar ensamblar su barbacoa, es recomendado verifique que todas las partes hayan sido incluidas usando la lista de la pagina 4. Inspeccione las partes de la barbacoa mientras procede. Contacte a su proveedor por asistencia en referencia de partes dañadas o no incluidas. No monte la barbacoa si parece estar dañada. Las barbacoas que son usadas con cilindros son etiquetados 'gas propano'. Verifique el etiquetado en la conexión de gas o en su barbacoa.

Nominar el Consumo de Gas

GasTipos	Quemador Principal
InjMM	Gas GasTamañoMJ/hr KPA	Cons	Presione
LPG	0.97 12 2.75

Gas Categoría	I3B/P (30), I3+ (28-30/37)
Nominar Consumo de Gas (kW)	3.8 (276 g/h G30)
Inyector Principal Tamaño (mm) Específico / (Medida)	0.97 / (0.950 ; 0.975 ×)

Componentes de la Barbacoa

1. Cuerpo de la Barbacoa y Tapa Plancha
2. Plato Derecho de Mano (Suave)
3. Plato Izquierdo (Rustico)
4. Bandeja Seca
5. Poste de Soporte
6. Manillas de lado integradas
7. Tuercas/Tornillos x 4
8. Cruce de Pie de Arriba
9. Cruce de Pie de Abajo
10. Tornillo de Ala x 3

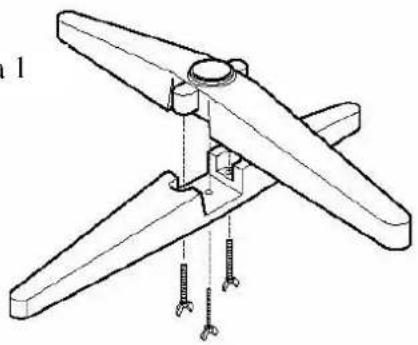

• Adjunte y ajuste el pie de arriba con el pie de abajo con el tornillo de ala que es proveído. (Vea fig.1)
• Encaje la parte hueca del soporte en el pie de cruce, presione firmemente para asegurar con el tornillo de ala.
• .Encaje las manilas con los tornillos suplidos.(Vea fig.2)
• Encaje la barbacoa en el poste de soporte, junte la barbacoa con el cierre de seguridad en el poste de soporte. (Vea fig.3) Las manillas integradas y las piernas lo dejan usa como mesa en los exteriores.
• Encaje la bandeja de desperdicio al la parte3 posterior central de la barbacoa. (Vea fig.4)
• Encaje la mano izquierda (rustica) plato de cocinar a la parte izquierda de la barbacoa, asegurando que la salida de grasa este situada sobre la bandeja de desperdicios. (Vea fig5)
• Encaje la mano derecha (suave) plato a la derecha de la barbacoa, asegurando que el filo del plato encaje sobre el palto izquierdo. (Vea fig.6)

•

Figura 1

Conectando y Desconectando la Fuente de Gas

IMPORTANTE: Antes de conectar o desconectar la barbacoa a la fuente de gas, asegúrese que la posición de gas este en APAGADO.

PRECAUCIÓN: Cuando la barbacoa no este en uso, el gas debe ser apagado en el cilindro.

Familiarícese con la información general y la lista de seguridad localizada en la parte frontal de este manual.

Verifique:

• El cilindro de gas esta lleno.
• El final del tubo del quemador este localizado sobre el orificio de la válvula.
• El controlador del quemador este en la posición 'APAGADO'.

Conectando

• Asegúrese que la válvula este en la posición de lleno.
• Verifique la válvula de cilindro para asegurar que tiene las conexiones apropiadas a las del regulador.
• Asegúrese que el control del quemador este en la posición de 'APAGADO'.
• Inspeccione las conexiones de la válvula y el montaje del regulador. Vea por cualquier daño o escombros. Remueva cualquier escombro. Inspeccione la manguera. Nunca intente usar un equipo dañado o bloqueado.
• Cuando conecte el montaje del regulador a la válvula de cilindro y la barbacoa, ajuste la tuerca con la mano o con una herramienta dependiendo de tipo de encaje.
• Abra la válvula de cilindro llena. Use una solución con jabón para verificar sus conexiones por escapes antes de intentar usar o prender la barbacoa. Si se encuentra un escape, gire la válvula de cilindro a apagado y no use la barbacoa hasta que sea reparada pede ser llevados a cabo por su suplidor local LP.
• PRECAUCIÓN: Cuando el equipo no esta en uso, el gas deber ser apagado del cilindro suplido.

Desconectando

o Asegúrese que el control del quemador este en la posición 'APAGADO'.
○ Asegúrese que la válvula de cíndro este en la posición de lleno apagado.
- Desmonte el regulador montado de la válvula de gas.

Procedimiento de encendido

Operación de Quemador y Verificación de Sistema de Inyección.

• Con el cilindro en posición APAGADO empuje y gire la perilla al contrario de del reloj hasta que el control clic.
  ◆ Repita la acción y verifique si hay chispa en el quemador.
  Si la chispa no es evidente en el punto de inyección, verifique que la punta de inyección este firmemente montada al control y punta de chispa.
• Con la chispa montada gire la perilla del control en la posición APAGADO, y encienda la válvula de cilindro. Ahora empuje la perilla contra el reloj asegurándose que el control haga clic y que vea la chispa en el quemador.
  ♦ Recién montado el gas la línea de gas y del quemador estarán llenas de aire. En orden para que el quemador se encienda las líneas deben ser llenadas con gas. Puede que requiera varios Intentos y

encender el quemador antes que tenga éxito.

Si el que mador falla después de varias veces de intento apague el gas suplido en el cilindro inspeccione por obstrucciones en el fluido de gas.

Nota: Si por alguna razón, la inyección no porduce chispa en el electrodo, la barbacoa se puede encender con un cerillo. Inserte el cerillo en el soporte de cerillos que esta suspendido por una cadena en frente de la barbacoa. Con la tapa abierta inserte el cerillo encendido en el hueco en frente de la barbacoa y encienda el gas en alto. La inyección del quemador puede ser verificada por un cerillo en el a través del hueco encendido.

Si el re-inicio es necesario mientras el gas de la barbacoa este encendido, usted debe esperar un mínimo de 5 minutos antes de comenzar el re-encendido (esto lo disolver los gases acumulados).

Verifique el rendimiento del quemador antes de instalar los platos de la barbacoa.

No fume cuando intente prender la barbacoa.

Nunca use roca volcánica, camas de calor u otro material.

Siempre use guantes para protección cuando

manipule componentes calientes Procedimiento de Operación y de Encendido

Si la Barbacoa Falla en Operar Apropiadamente

o Apague la fuente de gas, APAGUE el control de l quemador
o Espere 5 minutos antes de intentar otra vez.
o Verifique las conexiones de gas suplido.
o Repita el procedimiento de encendido y I la barbacoa todavía no opera apropiadamente, APAGUE EL GAS A LA FUENTE, APAGUE EL CONTROL DEL QUEMADOR, espere para que la barbacoa se enfríen y verifique lo siguiente:

p) Mal alineamiento del tubo del quemador y sobre el orificio

CORRECCIÓN: Vuelca a posicionar el tubo apropiadamente para que se siente sobre el orificio.

q) Obstrucción del tubo de gas

CORRECCIÓN: Remueva el tubo de la barbacoa. NO FUME! Abra el suplidor de gas por un segundo para soplar cualquier obstrucción de la manguera. Cierra el suplidor de gas de la fuente y reconecte la manguera a la barbacoa.

r) Orificio Bloqueado

CORRECCIÓN: Remueva los platos de plancha, remueve el clip de resorte del tubo de entrada. Desconecte el quemador removiendo los tornillos de los soportes. Levante el quemador claro. Remueva el orificio de la válvula de gas y suavemente despeje la obstrucción de la válvula con un cable fino. Despeje cualquier tela arana o insectos de la entrada del quemador. Vuelva a instalar el orificio, ponga el tubo sobre el orificio y reemplace el quemador y la repisa. Remplace el clip de resorte.

Procedimiento Operación

Quemador- Apagado

Antes de empezar a cocinar por primera vez, queme cualquier aceite o cualquier otro residuo encendiendo el quemador. Asegúrese que la tapa este abierta y operando en 'ALTO' por aproximadamente 2-3 minutos. Usted puede gira el control a 'APAGADO' o proceder a cocinar en el montaje 'BAJO'.

PRE-calentar

Si es necesario PRE-calentar por un corto tiempo antes de comenzar a cocinar ciertas comidas, dependiendo del tipo de comida y la temperatura de requerida.

Temperaturas de Cocinado

Montaje 'ALTA' Use este montaje solo cuando desea calendar rápidamente, para asados y costillas, y para residuo de comida del palto de asar después de haber cocinado. Raramente, si nunca, use 'ALTA' para cocinar

extendidamente.

Montaje ‘MEDIANO’ (Medio entre ‘ALTO’ y ‘BAJO’). Use este montaje para la mayoría de los asados, para cocinar hamburguesas y vegetales.

Montaje 'BAJO' Use este montaje cuando cocine cortes delgados como pescado.

Estas temperaturas varían con la temperatura exterior y la cantidad de viento.

La tapa debe estar abierta para encender.

No fume en ningún momento mientras intente encender los quemadores de la barbacoa.

Precaución: No mueva el soporte mientras esta operando la barbacoa.

No deje la barbacoa sin atender mientras este encendido.

Asado

Para mejores resultados mientras este asado, el quemador debe estar en montaje bajo o mediano. Usar el montaje alto puede resultar en quemado de la comida, daño o cubierta sin pegar o ambos. Remueva el palto plano caliente para ayudar a la circulación.

PRE-caliéntela barbacoa por unos minutos. Coloque a superficie de asar o aluminio en la plancha rustica y coloque la comida que va a ser asada en la superficie de asar o en el plato y cierra la tapa.

Ajustes la perilla de control para mantener la temperatura aproximadamente en una marca mediana (aprox. 200° a 230°)

Tiempo de cocinado aproximado con los controles montados en temperatura mediana

Barbacoa Asada	Minutos
Pollo y Carne Roja	45 min. por Kg.
Carne y Pernil Mediano (aprox.)	55 min. por Kg.
Puerco y Carne/ Pernil bien Cocida (aprox.)	65 min. por Kg.

Mantenimiento y Cuidado

Mantenimiento y Cuidado

Como todos los aparatos, cuidado apropiado y mantenimiento pueden mantener las condiciones de operación y prolongar la vida. Su nueva barbacoa de gas no es de acepción. Siga este procedimiento seguidamente. Y su barbacoa se mantendrá limpia y en perfecto funcionamiento con el mínimo esfuerza.

Tenga cuidado de arenas o abejorros. El tubo de debe ser inspeccionado y limpiado periódicamente.

Arañas y pequeños insectos ocasionalmente hacen telas de arena o enjambres mientras se guarda la barbacoa. Estas telas de arana pueden causar obstrucción que pueden resultar en fuego en o alrededor de los tubos de los quemadores.

Este tipo de fuego se conocido como 'FLASH-BACK' y puede causar serios danos a la barbacoa y crear uso no seguro para el usuario.

Ya que no solo un tubo obstruido puede causar 'FLASH-BACK' es la causa más común y se requiere inspección frecuente y limpieza de los tubos si es necesario.

Flash-Back

Si esto ocurre adentro o alrededor del quemador, inmediatamente apague el gas de la fuente y gire el control del quemador en APAGADO, espere hasta que la barbacoa se haya enfriado, después limpie los tubos y los quemadores y puertos como descrito en el procedimiento operación con la maraca de rayo.

Limpiando los Paltos de Azar

Después de haber cocinado, gire el control del quemador a APAGADO y deje que la barbacoa se enfrié antes de intentar limpiar los paltos de azar. Antes del primer uso periódicamente, es sugerido que usted limpie los platos de parrilla en una solución leve de jabón y agua tibia. Usted puede usar un trapo para limpiar su los paltos de parrilla.

Cuidado de la Superficie de Cocinado

Use y cuidado de la superficie no pagable es importante. No use ningún utensilio de metal o corte comidas en esta superficie. Use solo utensilios de plástico. No use sartén en la superficie de cocina. No sobre caliente la superficie con la tapa cerrada o comida en la superficie.

Limpiando la Plancha Honda

La plancha honda debe ser vaciada y limpiada periódicamente con una solución de detergente suave y agua tibia.

Para evitar cualquier incendio, es recomendado que verifique la plancha onda y vacié regularmente.

El contenido de la plancha honda puede que este muy caliente durante el proceso de cocinado. Si es vaciada durante el cocinado debe tener extrema precaución y directo contacto con las manos debe ser evitado a todo momento. Deje que se enfrié completamente antes de desechar el contenido.

*****

Modelo: BQ - 6333

Consumo nominal de Gás por horas

c) Orificio bloqueado
