BQ-6333 - Barbecue TRISTAR - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING BQ-6333 TRISTAR

Lees zorgvuldig de volgende instructies en zorg ervoor dat uw Barbecue juist geïnstalleerd, opgesteld en verzorgd wordt. Als u deze instructies niet opvolgt, kan dit leiden tot ernstige lichamelijke kwetsuren en/of materiële schade. Als u vragen heeft in verband met de opstelling of bediening, raadpleeg uw verkoper, gasleverancier of uw LPG-bedrijf.

OPMERKING VOOR INSTALLATEUR: LAAT DEZE INSTRUCTIES ACHTER BIJ DE KOPER NA INSTALLATIE. OPMERKING VOOR KOPER: HOU ZE BIJ U VOOR LATERE REFERENTIE.

Algemene Informatie

Codes Gasinstallatie

Barbecues voor gebruik met opgeslagen gas worden voorzien van het etiket 'LPG', 'Propaangas' of 'Butaan'.

Het niet volgen van deze instructies kan eiden tot brand of explosie die ernstige lichamelijke kwetsuren, dood of materiële schade kan veroorzaken. Aanraakbare delen kunnen zeer heet zijn. Hou jonge kinderen weg van het toestel. Veranderingen aan deze barbecue kunnen gevaarlijk zijn. Verzet deze barbecue niet tijdens gebruik. Zet de gastoevoer aan de gascilinder af na gebruik. Lees instructies vooraleer u de barbecue gebruikt. Delen die verzegeld werden door de fabrikant of hun agent mogen niet behandeld worden door de gebruiker. Deze barbecue mag enkel buitenshuis

Vrij houden

Minimum afstand van brandbare materialen moet zijn: Achter - 300mm (12") & Zijkanten - 300mm (12").

Veiligheid Slang & Regulator

Afhankelijk van het gas dat u wilt gebruiken, moet u informatie vragen bij uw plaatselijke verkooppunt voor een regulator. De volgende gehaltes leveringsdruk geven enkel richtlijnen:

Voor GB, IE, BE, FR, IS, GR, IT, ES, LU, PT, CH: I3+ (28-30/37) Butaan 28-30mbar Propaan 37mbar

Voor DK, FI, NO, NL, SE: I3B/P (30) Butaan 30mbar Propaan 30mbar

o Moet geschikt zijn voor Liquid Petroleum Gas (LPG)
o Moet de bovenstaande drukgehaltes aan kunnen
o Mag niet hoger zijn dan 1,5 meter in lengte
De BBQ is voorzien van een losse elleboogadaptor die geschikt is voor directe aansluiting van een flexibele slang
- Gebruik geschikte Jubilee clip of sluiting met dubbel handvat om de slang aan te sluiten op de BBQ adaptor en om de slang hose / regulatoraansluiting vast te maken
- Nadat de opstelling werd vastgemaakt, zet je het gas aan en kijk je of er lekken zijn.

Gebruik deze barbecue nooit zonder een Regulator.

Als u de slang en regulatoropstelling aansluit op de gascilinder, zorg ervoor dat je onnodig draaien van de flexibele slang vermijdt.

Nadat de opstelling werd vastgemaakt, zet je gas aan en controleer je op lekken door met een sopje over alle aansluitingen te gaan.

Test niet voor gaslekken met een open vuur

Als u het lek niet kunt dichten door de aansluitingen vaster te maken, zet het gas dan af en neem onmiddellijk contact op met de leverancier.

Zorg er altijd voor dat de barbecue weggehouden wordt van brandbare materialen; houdt de gascilinder weg van alle warmtebronnen. Als u een lege gascilinder vervangt door een volle, zorgt ervoor dat u deze procedure uitvoert in een brandvrije atmosfeer.

Als deze informatie niet precies wordt opgevolgd, kan er brand ontstaan met dood of ernstige verwondingen tot gevolg. Bewaar nooit een reserve gascilinder onder of vlakbij deze barbecue. Vul de cilinder nooit meer dan 80%. Deze barbecue mag enkel buitenshuis gebruikt en bewaard worden.

Specifications

Barbecuespecificaties vindt u op het gegevensetiket aan het zijpaneel van het barbecuelichaam.

Als u gas ruikt

• Zet de gas naar de barbecue af aan zijn bron, indien mogelijk.
• Doof alle open vuren.
• Open deksel.
• Als de geur blijft, bel onmiddellijk uw gasleverancier of de brandweei.

Gebruik & Veiligheid Gascilinder

Dit is een lagedrukbarbecue die gebruikt moet worden met de bijgeleverde slang en regulator.

Uw barbecue dient ter gebruik met 7kg Butaan of 6kg en 9kg Propaangascilinders.

Sluit uw barbecue nooit aan op een gascilinder die deze capaciteit overschrijdt.

Sluit nooit een niet goedgekeurde gascilinder aan op uw barbecue.

De gascilinder moet gevuld worden door een bekwame gasleverancier. Hij moet visueel gecontroleerd en opnieuw gekwalificeerd worden na elke vulling.

Houdt de cilinder altijd rechtop. Sluit altijd de cilinderklep als de barbecue niet gebruikt wordt.

Stel de gascilinder nooit bloot aan buitensporige warmte.

Bewaar je Gascilinder nooit binnen.

Als u uw barbecue binnen zet, Koppel ALTIJD eerst de gascilinder af en bewaar de cilinder veilig buiten. Cilinders moeten buitenshuis bewaard worden in een goed geluchte zone buiten het bereik van kinderen. Hij mag niet bewaard worden in een huis, garage of andere afgesloten zone.

Veiligheidsinformatie

Lees ze zorgvuldig vooraleer u de barbecue opstelt en bedient.

Plaats van je Barbecue

Gebruik uw barbecue NOOIT in garage, veranda's, passages, schuren of andere afgesloten zones. Uw barbecue dient voor gebruik BUITENSHUIS. De barbecue dient niet om geïnstalleerd te worden in of op ontspanningsvoertuigen en/of boten en mag niet geplaatst onder een brandbaar oppervlak. Hinder de verbrandingsstroom en de ventilatielucht rond de barbecuebehuizing niet.

Deze barbecue dient gebruikt te worden op de bijgeleverde voet en mag enkel gebruikt worden met de steunvoet eronder.

Voor uw veiligheid

Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen in de nabijheid van dit of andere toestellen.

Bewaar geen lege of volle reserve gascilinders onder of vlakbij dit of andere toestellen.

Hou de gasslang en elektrische snoeren weg van hete oppervlakken. Bescherm de gasslang tegen druppend vet. Vermijd onnodig draaien van de slang. Inspecteer visueel de slang vóór elk gebruik op scheuren, enorme slijtage of andere schade. Vervang de slang indien nodig. Test nooit op gaslekken met een aangestoken lucifer of open vuur. Steek de barbecue nooit aan met gesloten deksel vóór je hebt gecontroleerd dat de brandbuizen veilig over de gasklepopeningen zitten. Leun nooit over het kookoppervlak tijdens het aansteken. Verander nooit de Regulator of gastoevoeropstelling. Deze barbaecue mag niet binnen gebruikt worden.

Beschermt kinderen

Houdt kinderen weg van de barbecue tijdens gebruik en totdat de barbecue afgekoeld is na gebruik. Laat kinderen de barbecue niet bedienen.

Zorgt er altijd voor dat geen enkele sport of fysieke activeit uitgeoefend wordt in nabijheid van de barbecue tijdens gebruik en als hij nog heet is.

Algemene opstelling

Verwijder de barbecue en onderdelen uit de verpakking. Controleer volgens de onderdelenlijst en leg de onderdelen binnen je bereik. Gooi het karton niet weg; maak het plat en gebruik het als beschermend werkoppervlak. Neem contact op met uw leverancier voor vervangingsonderdelen indien nodig.

Instrumenten die je nodig hebt

Standaad hoofdschroevendraaier (of draadloze boor) en beitels en Engelse sleutel (draaier met open einde) of moersleutels.

Geleverde onderdelen die verzegeld zijn, mogen niet veranderd worden.

Zorg ervoor dat de barbecue op een gelijk en stabiel oppervlak opgesteld wordt.

Verzet de barbecue niet tijdens gebruikt of als hij heet is. Verwijder het druiprooster vooraleer u hem verzet.

Controleer Barbecue op schade

Vóór u uw barbecue opstelt, raden we u aan na te gaan of alle nodige onderdelen aanwezig zijn volgens de lijst op pagina 4. Inspecteer de barbecue-onderdelen. Neem contact op met uw leverancier voor hulp bij de vervanging van beschadigde of ontbrekende delen. Stel of bedien geen barbecue die beschadigd lijkt. Barbecues voor gebruik met gascilinders zijn voorzien van een etiket 'propaangas'. Controleer het etiket aan de gasaansluiting op uw barbecue.

Nominaal Gasverbruik per uur

Gas HoofdbranderTypes
Inj Gas GasGrootte Cons DrukMM MJ/u KPA
LPG	0,97 12	2,75

Gas Categorie	I3B/P (30), I3+ (28-30/37)
Nominaal Gasverbruik (kW)	3,8 (276 g/h G30)
Hoofd injector grootte (mm) Bepaald / (Gemeten)	0,97 / (0,950 ; 0,975 X)

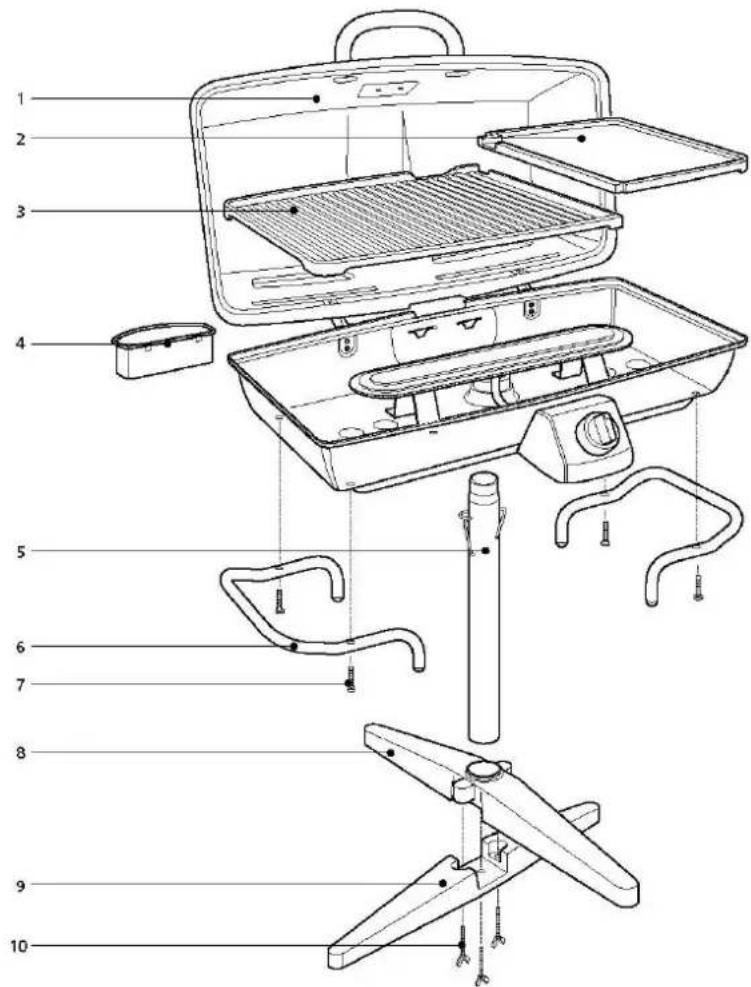

Onderdelen Barbecue

1 Barbecuelichaam & Braaddeksel
2 Plaat rechterhand (Glad)
3 Plaat linkerhand (Geribbeld)
4 Druiprooster
5 Steunvoet
6 Geïntegreerde Zijhandvaten
7 Bouten/ vleugelmoeren x 4
8 Bovenste voetkruis
9 Onderste voetkruis
10 Vleugelschroeven x 3

• Maak het onderste voetkruis stevig vast aan het bovenste voetkruis met bijgeleverde vleugelschroeven. (zie fig. 1)
• Glijd het ggeleufde einde van de steunvoet in de opening van het voetkruis. Druk stevig vast en maak vast met vleugelschroef.
• Hang de vaten aan het toestel met bijgeleverde bouten en vleugelmoeren. (zie fig. 2)
• Maak barbecue vast bovenaan steunvoet; maak hem vast met veiligheidssluitclip op steunvoet. (zie fig 3.). Via de geïntegreerde zijhandvaten en poten verkrijg je een buitentafel. Neem de barbecue gewoon van de steunvoet af.
• Maak het druiprooster vast in het midden achteraan de barbecue. (see fig. 4)
• Maak de linkerhand (geribbeld) kookplaat vast aan de linkerkant van de barbecue; zorg ervoor dat de opening van de vetuitgang over het druiprooster liigt. (zie fig. 5)
• Maak de rechterhand (glad) kookplaat vast aan de rechterkant van de barbecue; zorg ervoor dat de rand van de plaat over de linkerhandplaat past. (zie fig. 6)

Aansluiten op en afkoppelen van Gasbron

BELANGRIJK: Vooraleer u de barbecue aansluit op en afkoppelt van een gasbron, zorg er voor dat de branderbediening op positie AF staat.

WAARSCHUWING: Als de barbecue niet gebruikt wordt, moet het gas afgezet worden aan de cilinder.

Bestudeer de algemene informatie en veiligheidsrichtlijnen vooraan deze handleiding.

Controleer of:

1. Gascilinder gevuld is

2. Het einde van de inlaatbuis van de brander juist geplaatst werd over de klepopening

3. De branderbediening in positie AF staat

Aansluiten

1. Zorg ervoor dat de cilinderklep in volle af-positie staat.

2. Controleer toepassingen van cilinderklep om na te gaan dat ze juiste overeenkomstige draden heeft met die van de regulator.

3. Zorg ervoor dat branderbediening in positie AF staat.

4. Inspecteer poort voor klepaansluitingen en regulatoropstelling. Zoek naar schade of puin. Verwijder puin. Inspecteer slang op schade. Probeer nooit beschadigd of geblokkeerd materiaal te gebruiken.

5. Als je de regulatoropstelling aansluit op de cilinderklep en de barbecue, maak moer manueel vast aan een positieve stop of met een moersleutel afhankelijk van het type montagestuk.

6. Open cilinderklep volledig. Gebruik een sopje om alle aansluitingen te controleren op lekken vóór je de barbecue probeert aan te steken. Als er een lek gevonden wordt, draai de cilinderklep af en gebruik de barbecue niet totdat hij hersteld werd door een plaatselijke LP gasverdeler.

WAARSCHUWING: Als het toestel niet gebruikt wordt, moet het gas afgezet worden aan de toevoercilinder.

Afkoppelen

• Zorg ervoor dat branderbediening in positie AF staat
• Zorg ervoor dat de cilinderklep in volle af-positie staat
  ■ Maak de regulatoropstelling los van
• gascilinderklep.

Aansteekprocedure

• Met cilinderklep in positie AF, duw en draai de bedieningsknop in tegenwijzerszin totdat de knop klikt.
• Herhaal de actie en controleer op vonken bij de brander.
• Als er geen vonk is bij het ontstekingspunt van de brander, ga dan na of de ontstekingsdraad stevig vasthangt aan de bediening en het vonkeinde.
• Als er vonken zijn, draai de bedieningsknop in positie AF en zet dan de cilinderklep aan. Duw nu en draai de bedieningsknop in tegenwijzerszin totdat de knop klikt en er een vonk is in de brander.
• Bij de eerste opstelling zitten de gaslijn en de brander vol met lucht. De lijnen moeten zich vullen met gas, opdat de brander juist aangestoken kan worden. Het kan een paar keer duren eer je de brander met succes aankrijgt.
• Als de brander niet aangaat na verschillende pogingen, zet de gastoevoer af aan de cilinder en zoek naar blokkeringen van de gasstroom.

A

Opmerking: als de ontsteking wegens een bepaalde reden geen vonk maakt op de electrode, kan de barbecue aangestoken worden met een lucifer. Steek de lucifer in de luciferhouder die vasthangt met een ketting vooraan de barbecue. Met open deksel steekt u de aangestoken lucifer in het gat vooraan de barbecue en draai de gasbediening op hoog. Branderontsteking kan gecontroleerd worden langs het lucifergat.

Als een nieuwe onsteking nodig is terwijl de gasbarbecue nog warm is, moet u minimaal 5 minuten wachten vooraleer u opnieuw ontsteekt (hierdoor kunnen de verzamelde gasdampen verdwijnen).

Controleer prestatie van brander vóór u barbecueplaten installeert.

Rook niet als u de barbecue wil aansteken.

Gebruik geen vulkanisch gesteente, hittebparels of ander materiaal.

Gebruik altijd beschermhandschoen als u warme onderdelen vastneemt.

Procedure aansteken & bedienen

Als de Barbecue niet goed werkt

1. Zet het gas af aan de bron, zet branderbediening in AF.
2. Wacht 5 minuten vooraleer je opnieuw probeert.
3. Controleer aansluitingen gastoevoer.
4. Herhaal aansteekprocedure en als barbecue nog steeds niet goed werkt, ZET GAS AF AAN BRON, DRAAI BRANDERBEDIENING IN AF, wacht totdat barbecue is afgekoeld en controleer het volgende:

a) Verkeerde schikking branderbuis en over opening

CORRECTIE: Herplaats branderbuis, opdat ze juist zit over opening.

b) Hinder in gasslang

CORRECTIE: Verwijder slang van barbecue. ROOK NIET! Open gastoevoer een seconde om de hindernis uit de slang te blazen. Sluit gastoevoer af aan bron en sluit slang terug aan op de barbecue.

c) Geblokkeerde opening

CORRECTIE: Verwijder grilplaten, verwijder springclip van inlaat branderbuis. Koppel steunen af van brander door vijzen en moeren te verwijderen. Hef brander op. Verwijder opening van gasklep en verwijder zachtjes de hindernis met een fijne draad. Verwijder spinnewebben of insekten uit de openingen van de branderbuis. Plaats de opening terug, plaats opening branderbuis over opening en plaats de brander en de steunen terug. Plaats springclip terug.

Procedure Bediening

Afbranden

Vooraleer u de eerste keer bakt op uw barbecue, brand resten olie of onbekende materie af door de brander te ontsteken. Zorg ervoor dat het deksel open staat en werk ongeveer 2-3 minuten op instelling 'HOOG'. U kunt dan de branderbediening op 'AF' zetten of beginnen bakken op de instelling 'LAAG'.

Voorverwarmen

U moet de barbecue even voorverwarmen vooraleer u bepaalde voedingswaren bakt, afhankelijk van het type eten en de vereiste baktemperatuur.

Baktemperaturen

'HOGE' instelling – Gebruik deze instelling om vlug op te warmen, om steaks en karbonades dicht te schroeien en om restjes eten van de grilplaten aft e branden na het bakken. Zelden, bijna nooit, gebruik je de instelling 'HOOG' om uitgebreid te bakken.

'MEDIUM' instelling (in het midden tussen 'HOOG' en 'LAAG'). Gebruik deze instelling om het meeste te grillen en om hamburgers en groenten te bakken.

'LAGE' instelling- Gebruik deze instelling als je erg magere stukken bakt, zoals vis.

Deze temperaturen variëren met buitentemperatuur en de hoeveelheid wind.

Het deksel moet open staan om het toestel aan te steken.

Rook niet als je de barbecuebranders wil aansteken.

Waarschuwing: Verzet de stand niet als de barbecue gebruikt wordt.

Laat de barbecue niet alleen als hij brandt.

Braden

Voor beste resultaten tijdens het braden mag de brander enkel gebruikt worden op de lage en medium instelling. Gebruik van de hoge instelling met het deksel neer kan leiden tot verbrand eten, schade aan de niet-klevende laag of beide.

Verwijder de platte warme plaat om de hittecirculatie te verbeteren. Verwarm de barbecue een paar minuten voor. Plaats een braadrek of aluminium schotel op de geribbelde warme plaat en leg het te braden gerecht op het rek of in de schotel; sluit het deksel.

Pas de bedieningsknop aan om de temperatuur te houden rond de medium aanduiding (ongeveer 200° tot 230°)

Kooktijd bij benadering met bediening gezet op medium temperatuur

Barbecue braden	Minuten
Kip & licht gebakken rundsvlees	45 min per kg
Rundsvlees & Medium Lam (ongeveer)	55 min per kg
Varkensvlees & doorbakken rundsvlees /Lam (ongeveer)	65 min per kg

Verzorging en onderhoud

Verzorging en onderhoud

Zoals met alle apparaten houden goede verzorging en onderhoud hen in topconditie en wordt hun levensduur verlengd. Je nieuwe gasbarbecue is hierop geen uitzondering. Door deze schoonmaakprocedures regelmatig te volgen, blijft je barbecue schoon en werkt hij goed met een minimum aan inspanning.

Pas op voor spinnen en wespen. Branderbuis moet regelmatig geïnspecteerd en schoongemaakt worden.

Spinnen en kleine insekten maken soms webben of nesten in de branderbuizen tijdens opslag in magazijn en transport. Deze webben kunnen leiden tot een obstructie van de gasstroom, wat kan leiden tot brand in en rond de branderbuizen.

Dit type brand heet 'FLASH-BACK' en kan ernstige schade veroorzaken aan je barbecue en onveilige werkomstandigheden creëren voor de gebruiker. Hoewel een geblokkeerde branderbuis niet de enige oorzaak van een 'FLASH-BACK' is, is dit de meest voorkomende oorzaak; frequente inspectie en schoonmaak van de branderbuizen is noodzakelijk.

Flash-Back

Als er brand is in en rond de brander, zet onmiddellijk het gas af aan de bron en zet de branderbediening op AF. Wacht totdat de barbecue afgekoeld is, maak de branderbuizen en branderpoorten schoon zoals beschreven in de procedure voor aansteken en bedienen.

De Grilplaten schoonmaken

Na het bakken zet je de branderbediening op AF en laat je de barbecue afkoelen vóór je de grilplaten schoonmaakt. We raden aan dat je de grilplaten vóór het eerste gebruik en regelmatig wast in een sopje van milde zeep en warm water. Je kan een washandje gebruiken om je barbecueplaten te reinigen.

Verzorging van bakoppervlak

Gebruik en verzorging van het niet-klevende oppervlak is belangrijk. Gebruik geen metalen voorwerpen of snij geen eten op het bakoppervlak. Gebruik enkel plastic bakinstrumenten. Gebruik geen pannen op het bakoppervlak. Oververhit het bakoppervlak niet met het deksel naar beneden of zonder eten op het bakoppervlak.

Het druiprooster reinigen

Het druiprooster moet leeggemaakt en regelmatig gereinigd worden. Was het in een sopje van zacht oplosmiddel en warm water.

Om opflakkeringen te voorkomen, raden we aan dat het druiprooster regelmatig gecontroleerd en leeggemaakt wordt. Inhoud van het druiprooster kan zeer heet worden tijdens het bakken. Als u het leegmaakt tijdens lang bakken, moet u zeer voorzichtig zijn en te allen tijden contact met de handen vermijden. Laat volledig afkoelen vóór u de inhoud weggooit.

* * * * *

Modèle : BQ - 6333
