PAT 4 C3 - Elektrische nietmachine PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze elektrische nietmachine
Merk	Parkside
Model	PAT 4 C3
Nominale spanning	4 V (gelijkstroom)
Batterijtype	Ingebouwde lithium-ion
Batterijcapaciteit	1500 mAh
Werksnelheid	Max. 30 slagen/min
Magazijncapaciteit	100 nietjes of 50 spijkers
Compatibele niettypes	Fijne draad, breedte 11,4 mm, lengte 4–10 mm
Compatibele spijkertypes	Breedte 1,2 mm, lengte 6–10 mm
Voeding van lader	100–240 V ~ 50/60 Hz, USB-uitgang 5 V / 600 mA
Oplaadtijd	Ongeveer 180 minuten
Geluidsdrukniveau	LpA = 80,6 dB(A) (K=3 dB(A))
Geluidsvermogensniveau	LWA = 91,6 dB(A) (K=3 dB(A))
Totale trilling (a_hw)	2,75 m/s² (K=1,5 m/s²)
Beschermingsklasse	II (dubbele isolatie)
Inhoud van de levering	1 nietmachine, 1 lader, 1000 nietjes 6 mm, 1000 nietjes 8 mm, 500 spijkers 10 mm, gebruiksaanwijzing
Beoogd gebruik	Nieten van karton, papier, leer, textiel, enz. op zacht hout, multiplex, vezelplaten
Onderhoud en reiniging	Reinigen met een droge doek; geen olie of vet gebruiken
Garantie	3 jaar vanaf aankoopdatum
Klantendienst Frankrijk	Tel. [phone], e-mail [e-mail]
Repareerbaarheidsindex	Niet meegedeeld

Veelgestelde vragen - PAT 4 C3 PARKSIDE

Hoe laad ik de batterij van de Parkside PAT 4 C3 nietmachine op?

Sluit de USB-kabel aan op de lader en verbind deze met de nietmachine via de micro-USB-aansluiting. Steek de lader in een 100-240 V stopcontact. Het rode lampje geeft aan dat er wordt opgeladen, groen wanneer de batterij vol is. Het opladen duurt ongeveer 180 minuten. Het apparaat kan niet worden gebruikt tijdens het opladen.

Welke soorten nietjes en spijkers kan ik gebruiken?

Gebruik nietjes van fijne draad met een breedte van 11,4 mm en een lengte van 4 tot 10 mm. Voor spijkers: breedte 1,2 mm en lengte 6 tot 10 mm. Het magazijn kan maximaal 100 nietjes of 50 spijkers bevatten.

Hoe laad ik het magazijn met nietjes of spijkers?

Zet de schakelaar op uit (O). Draai het apparaat om, druk op de ontgrendelingsknop en trek de slede naar achteren. Vul het magazijn met nietjes of spijkers (aparte plaats voor spijkers). Sluit de slede tot deze klikt.

Hoe gebruik ik de nietmachine veilig?

Draag altijd een veiligheidsbril en gehoorbescherming. Richt nooit op uzelf of anderen. Zorg ervoor dat het apparaat stevig tegen het werkstuk wordt gedrukt voordat u afvuurt. Schakel het apparaat uit voordat u onderhoud uitvoert.

Wat moet ik doen als een nietje vastzit?

Schakel het apparaat uit (schakelaar op O). Open het magazijn door op de ontgrendelingsknop te drukken en de slede naar achteren te trekken. Verwijder voorzichtig het vastzittende nietje. Houd het apparaat niet bij de trekker vast tijdens deze handeling.

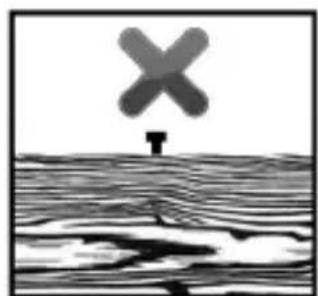

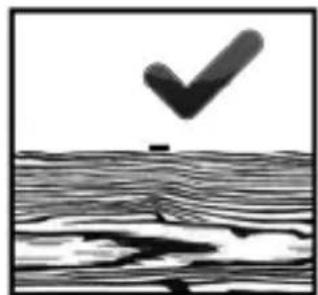

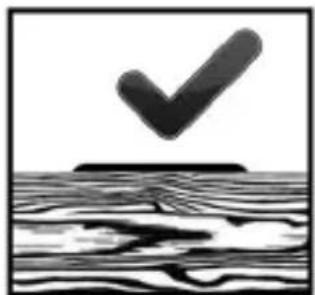

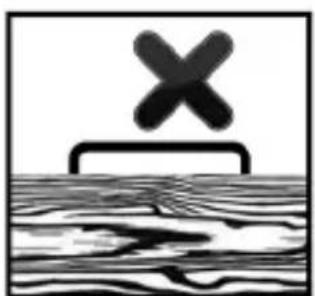

Hoe kies ik de juiste lengte van nietje of spijker?

Houd rekening met de dikte van het te bevestigen materiaal en de hardheid van de ondergrond. Voor multiplex gebruik je nietjes van 4-6 mm of spijkers van 6-8 mm. Voor zacht hout (dennenhout) gebruik je nietjes van 8-10 mm of spijkers van 10 mm. De kop moet gelijk liggen met het oppervlak.

Hoe reinig en onderhoud ik de nietmachine?

Schakel het apparaat uit (schakelaar op O) voordat u het reinigt. Reinig de behuizing met een droge doek. Gebruik geen olie, vet of chemische producten. Houd het apparaat schoon en droog.

Wat is de garantieduur en hoe activeer ik deze?

De garantie is 3 jaar vanaf aankoopdatum. Bewaar het aankoopbewijs. Neem bij een defect contact op met de klantendienst per telefoon of e-mail. Voeg het aankoopbewijs en een beschrijving van het probleem bij.

Kan ik de nietmachine gebruiken voor het bevestigen van elektrische kabels?

Nee, de nietmachine is niet ontworpen voor het bevestigen van elektrische kabels. Dit kan de isolatie beschadigen en leiden tot elektrische schokken of brand.

Hoe moet ik de nietmachine aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huishoudelijk afval. Het bevat een lithium-ionbatterij. Lever het in bij een geschikt inzamelpunt of milieustraat. De verpakking is recyclebaar.

GEBRUIKSAANWIJZING PAT 4 C3 PARKSIDE

Vertaling van de oorspronkelijke gebruiksaanwijzing

IAN 304116

DK BE NL

Legenda van de gebruike pictogrammen.. .72

Inleiding

Correct gebruik .73
Beschrijving van de onderdelen.. .73
Omvang van de levering.. .74
Technische gegevens.. 74

Algemene veiligheidsinstructies voor elektrische gereedschappen... .76

Veiligheidsinstructies voor Nietapparaten......Pagina 81
Veiligheidsinstructies voor laders . 82

Voor de ingebruikname.. .83

Laadproces starten.. 84
Laadproces beeindigen.. .Pagina 84

Ingebruikname . 85

Magazijn voorzien van niedjes.. 85
Magazijn van spijkers voorzien...

Funcies.. 86

Reiniging en onderhoud.. 88

Afvoer .88

Service .90

Afwikkeling in geval van garantie . 90
Service.. 91

Garantie.. 91

Vertaling van de originele conformiteitsverklaring. 92

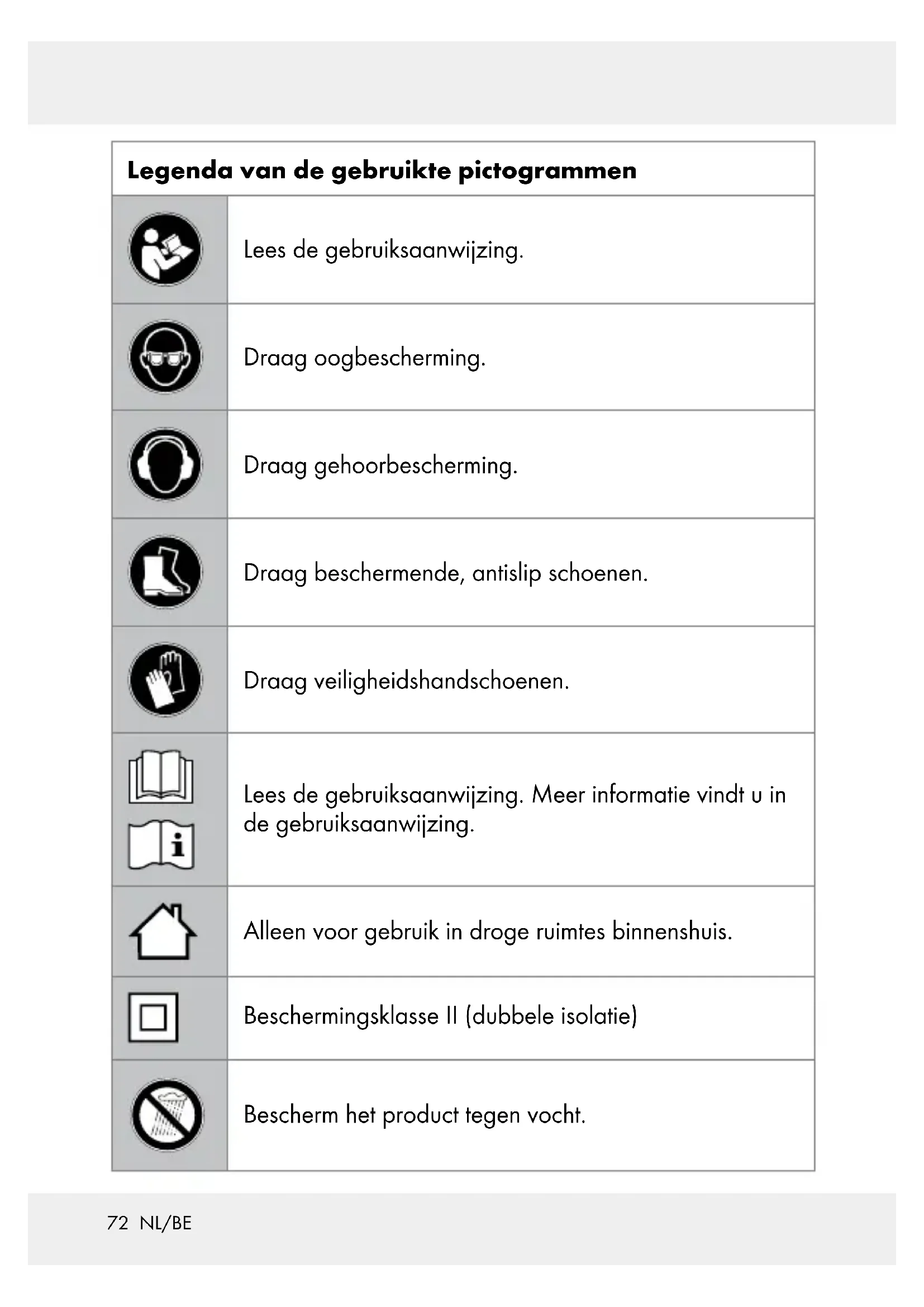

Legenda van de gezruikte pictogrammen
	Lees de gezruiksaanwijzing.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag beschemende, antislip schoenen.
	Draag veiligheidshandschoenen.
	Lees de gezruiksaanwijzing. Meer informatie vindt u in de gezruiksaanwijzing.
	Alleen voor gezruik in droge ruimtes binnenschuis.
	Beschemingsklasse II (dubbele isolatie)
	Beschem het product gegen vocht.

Accu-nietpistol PAT 4 C3

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gelebruiksaanwijzing is een deel van het product. Deze bevat

belangrijke aanwijzingen voor veriligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Correctgebruik

Het product is bedoeld voor het bevestigen van karton, papieren vellen, leer, isolatiematerialial, stof en soortgelijke materialen op zicht hout (natuurhout), multiplex platen en verzelplaten met een normale dichtheid. Het is alleen bestemd voor gebruik in privé-huishoudens. leder ander gebruik van of verandering aan het product is Niet doelmatig en houdt een aanzienlijk ongevallenrisico in. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Niet bedoeld voor commercieel gebruik. Het product is Niet geschikt voor de bevestigging van elektrische kabels.

Beschrijving van de onderdelen

1 Inschakelknop
2 Micro-USB-laadbus
3 Magazijnschuif
3a Ontgrendelingsknop
4Magazijn
5 Vulniveauindicator (nietjes)

6 Veiligheidscontact
7 Lader
7a USB-kabel
8 Aan-/uit-schakelaar
9 Acculaadindicator

- Omvang van de levering

1 accu-nietpistol PAT 4 C3
1 lader
1000 nietjes 6 mm
1000 nietjes 8 mm
500 spijkers 10 mm
1 gebruiksaanwijzing

-Technischegegevens

Accu-nietpistol: PAT 4 C3

Toelaatbare belasting: 4V = = (gelijkstroom)

Accu (geintegreerd): LITHIUM-IONEN

Cellen: 1

Capaciteit: 1500 mAh

Snelheid: Max. 30/min

Magazijncapaciteit: 100 nietjes of 50 spijkers

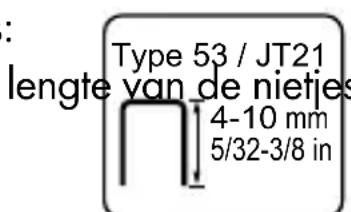

Fijne draadnietjes:

breedte van de Nietjes: 11,4 mm

4-10 mm

Spijkers:

Typspikerbreedte:1,2mm

18-Gauge

6-10 mm

1/4-3/8 in

Soort aansluiting: USB

UITGANG / output:

Toelaatbare belasting: 5V = = (gelijkstroom)

Nominate stroom: 600A

Uitgangsvermogen: max. 3 W

Laadduur: ca. 180 min

Beschermingsklasse: II/ (dubbele isolatie)

Geluidsemissiewarde:

Meetwaarde voor geluid vastgesteld volgens EN 60745. Het met A beoordeelde geluidsniveau, genomineerd op 1 s, bedraagt gebruikelijk:

geluidsdrukniveaua: L_pA = 80,6dB(A)

onzekerheid: K pA = 3 dB(A)

onzekerheid: K_WA = 3dB(A)

Totale trillingswaarde vastgesteld volgens EN 60745:

trillingsemissiewaarde _hw = 2,75m / s^2

onzekerheid K = 1,5m / s^2

Opmerking: het in deze gebruiksaanwijzing aangegeven trillingsniveau is conform een genormeerde meetprocedure gemeten en kan worden gebruikt voor de vergelijkking van andere apparaten. De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende inschatting van uitslag.

WAARSCHUWING!

Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gezallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou+kunnen worden onderschat wanner het elektrische gereedschap regelmatig op een dergelijk wijze worden gebruikt. Probeer de belasting door trillingen zo gering möglich te houden. Voorbeeldige maatregelennen verminderung van de vibratiebelasting zijn het dragen van handschoenen tijdens het gebruik van het gereedschap en de begrenzing van de gebruiksduur. Daar bij dienen alle aspecten van de bedrijfscylus in acht genomen te worden (bijvoorbeeld tijden waarin het elektrisch gereed-schap is uitgeschakeld en tijden, waarin het ingeschakeld is maar zonder belasting loopt).

- Algemene verilgheidsinstructies voor elektrische gereedschappen

WAARSCHUWING!

Lees alle verilgheidsinstructies en aanwijzingen! Nalatighe den bij de naleving van de verilgheidsinstructies en aanwijzingen können elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te konnen raadplegen!

Het in de veiligheidsinstrumentes toegepaste begrip "elektrische gereedschappen" heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken können ongevallen ontstaan.
b) Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden können ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de contrôle over het apparaat+kunnen verliezen.

a) De stroomstekker van het elektrisch gereedschap moet in de contactdoos passen. De stekker mag op geen enkele wijze worden veranderd. Gebruikgén adapterstekker in combinatie met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende contactdozen verminderen het risico van elektrische schokken.
b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is.
c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoegt het risico van elektrische schokken.
d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.

e) Gebruik alleén verlangkabels die ook voor het bui-tenbereik geschikt zich wanner u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het bui-tenbereik geschichte kabel vermindert het risico van elektrische schokken.
f) Wonneer u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

a) Wees steeds opmerkzaam, let op wat u doet en gamet overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
b) Draag naast de persoonlijke veiligheidsuitrusting alkijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.
c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het aan de stroomvoorziening en / of de accu aansluit, in de hand neemt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het elektrische gereedschap ingeschakeld op de stroomvoorziening aansluit, können er ongevallen ontstaan.
d) Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of

sleutel dat / die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.

e) Vermijd een abnormale lichaamshouding. Zorg altiid voor een veilige stand en houd te allenlijke het evenwicht. Op deze wijze(Int u het apparaat vooral in onverwachtesituatuies beter controeren.
f) Draag geschikte werkkleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Votte kleding, sieraden of haren können door bewegende onderdelen worden ingetrokken.
g) Wonneer stofafzuiigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof.

Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veilig in het voorgeschreten vermogensbereik.
b)Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
c) Trek de steker uit de contactdoos en / of verwijder de accu voordat u apparaatinstellenen uitvoert, toebohoren verrangt of het apparaat wegelt. Hierdoor voorkomt u dat het elektrische apparaat abusievelijk ingeschakeld worden.
d) Bewaar nicht-gebruike elektrische gereedschappen buten het bereik van kinderen. Laat Personen, die

niet op de hoogte zijn van deze instructies of die zi Niet hebben gelezen, het elektrisch gereedschap nicht gebruiken. Elektrische gereedschappen zijn gevaarlijk wanneer ze door onervaren Personen worden gebruikt.

e) Onderhoud het apparaat zorgvuldig. Controller of bewegende apparaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zich dat de functie van het appaarat belemmerd worden. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhouden elektrische apparaten.

f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden.gaan minder vaak klemmen en+kunnen eenvoudiger worden geleid.
g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situatuies leiden.

Gebruik van en omgang met het accugereedschap a)Laad de accu's alleen in laadtoestellen die door de fabrikant worden aanbevolen. Voor een laadtoestel dat bestemd is voor een bepaalde soort accu's, bestaat brandgevaar indien u het apparaat met andere accu's gebruikt.
b) Gebruik in elektrische gereedschappen alléén de waarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.

c) Houd zich-gebruikte accu's verwijderd van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten van de accu zouden+kunnen overbruggen. Een kortsluiting tussen de accucontacten kan leiden tot brand en verbrandingen.
d)Bij verkeerd gebruik kan vloeistof uit de accu's lekken. Vermijd contact met de vloeistof. In geval van contact direct onder water afspoelen. Wanneer u de vloeistof in uw ogen krijgt, dient u bovendien een arts te raadplegen. Lekkende accuvloeistof kan leiden tot huidirritaties of verbrandingen.

Service

a) Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel en alléén met originele onder-delen repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

Veiligheidsinstrumenties voor Nietapparaten

1. Ga er altijd van uit, dat het elektrisch gereedschap Nietjes bevat. De luchthartige omgang met het Nietapparaat kan tot onverwacht uitschieten van Nietjes leiden waardoor u gewond kunt raken.
2. Richt met het elektrisch gereedschap Niet op uzelf of op Personen bij u in de buurt. Door het onverwacht ont-grendelen worden een nichtef afgeschoten, wat tot letsel kan leiden.
3. Gebruik het elektrisch gereedschap Niet, voordat u het stevig gegen het werkstuk heeft gedrukt. Als het elektrisch gereedschap geen contact met het werkstuk heeft, kan het Nietje van de bevestigingsplek afketsen.
   4.V erbreek de verbinding van het elektrisch gereedschap met het stroomnet of de accu, als een nichtje vast zit in

het elektrisch gereedschap. Als het Nietapparaat is aangesloten, kan het tijdens het verwijderen van een klemgeraat zichje per ongeluk worden geactiveerd.

1. Wees voorzichtig bij het verwijderen van vast zittende nietenjes. Het system kan onder spanning staan en het Nietje met kracht worden uitgeschoten, terwijl u probeert het klemgeraakte nietje te verwijderen.
2. Gebruik het Nietapparaat zich voor de bevestiging van elektrische leidingen. Het is zich geschikt voor de installmentie van elektrische ledingen, kan de isolatie van elektrische kabels beschadigen en zo een elektrische schok of brandgevaar veroorzaken.

Veiligheidsinstrumenties voor laders

1. Dit product kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorieche of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezurecht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeende bevaren begrijpen.
2. Kinderen mogen nicht met het product spelen.

3. Reiniging en onderhoud mag nicht door kinderen zonder toezicht worden uitgevoerd.

4. Laad Niet-opplaadbare batterijen nicht op. Een overtreding gegen deze informatatie leidt tot gevaren.

5. Mocht de stroomkabel beschadigdঃ,要去\ deze door de fabrikant of een soortgelijk gekwalificeerde specialist worden verrangenom gevaren te vermijden!

6. Bescherm elektrische onderdelen gegen vocht. Dompel deze tijdens het reinigen of het gebruik nooit onder in water of andere vloeistoffen om een elektrische schok te vermiiden. Houd het product nooit onder stromend water. Neem de instructies voor de reiniging, onderhoud en reparaties in acht.

7. De lader is alleen geschikt voor gebruik binnenshuis.

- Voor de ingebruikname

Opmerking: verwijder al het verpakkingsmaterial van het product.
Opmerking: de accu is bij levering deels geladen. Laad de accu voor ingebruikname idealiter minstens 3-5uur op. U kunt de Li-lon-accu op ieder tijdstip opladen, zonder de levensduur te verkorten. Een onderbreking van het laadproces is nicht schadelijk voor de accu.

Het product is voorzien van een diepontladingsbescherming die voorkomt, dat deze verder dan de maximale ontladingsspanning worden ontladen.

Druk nicht ononderbroken op de inschakelknop 1 aangezien dit de geintegreerde accu kan beschadigen.

Zet de aan-/uit-schakelaar 8 op „0" als u het product gedurende een langere tijd nicht gebruikt of op wilt slaan.

Opmerking: als de acculaadindicator [9] tijdens het gebruik rood brandt, bevindt zich de acculading beneden 30 % en de accu moet worden opgeladen.

- Laadproces starten

Sluit de USB-kabel 7a via de USB-bus aan op de lader 7

Sluit de andere kant van de USB-kabel 7a aan op de micro-USBlaadbus 2 van het product.

Sluit de lader 7 aan op een strooombron met 100-240 V~ 50/60Hz. De acculaadindicator 9 geeft de laadprogressie weeer. Tijdens het laadproces brandt deze rood. Als de accu volledig is geladen, brandt deze groen.

Laadproces beeindigen

Verbreek de verbinding van de lader met de stroombron.

Verbreek de verbinding van de lader met de micro-USB-laadbus 2 van het product.

Opmerking: het product kan tijdens het laden nicht worden gebruikt. Het is normal dat de greed tijdens het laden een beetje warm wordt.

Ingebruikname

- Magazijn voorzien van Nietjes

Zet voor alle werkzaamheden aan het product de aan- /uit-schakelaar 8 op ^
Draai het product om.
Druk de ontgrendelingsknop 3a samen (zie afb. A).
Trek de magazijnschuif 3aar achefteren (zie afb.A).
Vul het magazijn met Nietjes (zie afb. B).
Druk de magazijnschuif 3 na het vullen terug, totdat het magazijn 4 compleet gesloten is. Laat de ontgrendelingsknop 3a los. Hij moet met een klik vast klikken, zodat het magazijn 4 correct is gesloten.

Opmerking: door het venster van de vulniveauindicator 5kunt u herkennen, of het magazijn 4 nog Nietjes bevat.

- Magazijn van spijkers voorzien

Zet voor alle werkzaamheden aan het product de aan-/uit-schakelaar 8 op ^
Draai het product om.
Druk de ontgrendelingsknop 3a samen (zie afb. A).
Trek de magazijnschuif 3aar achteren (zie afb.A).
Vul het magazijn op de met gemarkeerde plek met spijkers (zie afb. C).
Druk de magazijnschuif 3 na het vullen terug, totdat het magazijn 4 compleet gesloten is (zie afb. B).
Laat de ontgrendelingsknop 3a los. Hij要去 met een klik vast klikken, zodate het magazijn 4 correct is gesloten.

Opmerking: door het venster van de vulniveauindica fortkunt u herkennen, of het magazijn 4 nog spijkers bevat.

- Functies

Nieten en spijkers bevestigen

Schakel het product aan door de aan-/uit-schakelaar 8 op "I" te zetten.
Druk het veiligheidscontact 6 gegen het werkstuk.
Druk op de inschakelknop [1] terwijl u het product gegen het werkstuk drukt, om er een Nietje/spijker in te drukken.
Schakel het product uit door de aan-/uit-schakelaar 8 op "0" te zetten.

Opmerking: houd het werkstuk stevig vast en druk het stevig gegen het werkoppervlak voordat u een Nietje/spijker erin drukt. Alleen zo kan een compleet indringen van het Nietje/de spijker in het te bewerken materiaal gewaarborgd worden.

Vastzittende niedjes verwijderen

WAARSCHUWING! Houd het product Niet aan de inschakelknop 1 als er een Nietje in vast is blijven zitten. Hierdoor kan hij per ongeluk geactiveerd worden, zodra het Nietje werk verwijderd.

Opmerking: zet de aan-/uit-schakelaar 8 op "0" voordat u het vast zittende nichte los maakt.

Open het magazijn 4 en trek de magazijnschuif 3 maarachten.
Verwijder het vast zittende nichte uithet magazijn 4

Opmerking: voorkom het activeren van het Nietapparaat, als er geen Nietjes in zitten, om slijtage te voorkomen.

Lengte van de nietjes bepalen

Om de juiste lenghte van de nietjes te bepalen, moet u rekening houden met twee factoren:

• de dikte van het te bevestigen materiaal

• de toestand (hardheid) van het materiaal, waarin het Nietje/de spijker moet worden gedrukt.

Om niedjes/spijkers in multiplex of houtvezelplaten te drukken zichnietjes met een lenghte van 4 - 6 mm en spijkers met een lenghte van 6 - 8 mm meestal voldoende.

Om niedjes/spijkers in zacht hout, bijvoorbeeld pijnboom, te drukken, zichn niedjes met een lenghte van 8 - 10 mm en spijkers met een lenghte van 10 mm meestal voldoende.

De bovenkant van het Nietje resp. de spijkerkop dient zoals weergegeven vlak op de bovenkant van het te bevestigen materiaal te liggen.

Als de bovenkant van het Nietje/de spijkerkop Niet vlak op de bovenkant van het te bevestigen materiaal ligt, heeft u een te lang Nietje/spijker gebruikt. Gebruik in dit geval de volgend Kleinere grootte, om een optimaal resultaat te bereiken.

- Reiniging en onderhoud

Schakel het product voor reinigings- en onderhoudswerkzaamhedenuit, door de aan-/ uit-schakelaar8 op "0" te drukken.
Het product moet algijd schoon, droog en vrij van olie of andere smeermiddelen zich.
Gebruik voor het reinigen van de behuizing een droge doek.

Dit product bevat een lithium-ion-accu en behoort zodoende tot de wettelijke verplichtingen voor gevaarlijke goederen. De accu mag door de gebruiker nooit zichonder andere verplichtingen in het goederenverkeer op de weg getransporteerd worden.

Als de accu door derden (bijv. een vliegmaatschappij, een koerier, een transportbedrijf) worden getransporteerd, moet aan alle speciale verplichtingen qua verpakking en markings worden voldaan.

Voor het versturen door derden要去en expert voor gevaarlijke stoffen worden geconsulteerd.

Accu's mogen alleen worden verstuurd als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu's zo, dat deze zich nicht kuren bewegen in de verpakking. Neem in het bijzonder ook de nationale voorschriften in acht.

Afvoer

De verpakking bestaat uit milieuvriendelijke grundstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zich gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu nut weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijkke milieupark. Over afgitteplaatsen en hun openingstijden kut u zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen / accu's要去en volgens de richtlijn 2006/66/EG en veranderingen waarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de waarvoor bestemde verzamelstations.

Milieuschade door boutieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen nicht via het huisvuil worden weggegooid. Ze kuren giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd =

cadmium, Hg = kwik, Pb = lood. Geef verbruike batterijen / accu's waarom af bij een gemeentelijk inzamelpunt.

Dit product heeft een geintegreerde accu die nicht door de gebruiker kan worden verrangen. Demontage of verrangen van de accu mag alleen door de fabrikant of diens klantenservice of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd, om bevaren te vermijden. Let er bij de afvoer op dat dit product een accu bevat.

Service

WAARSCHUWING!

Laat uw product door het servicepunt of een elektromonteur en alleen met originele reserveonderdelen repareren. Op deze wijze worden gewaarborgd dat deeiligheid van het product behouden blijft.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456) als bewijs van aankoop bij de hand.

Het articikelummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de aller- of onderzijde.

Wonneer er storingen in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregisteerd product kut u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL ServiceNederland

Tel.: [phone]

(0,10 EUR / Min.)

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig ge-produeerd en voor levering grondig getest. In geval van schade aan het product kut u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanner binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet corr rect gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is nicht van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaatkt zichn van glas.

- Vertaling van de originele conformiteitsverklaring

Wij, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DUITSLAND, verklaren alleen verantwoordelijk te zijn, dat het product: Accu-nietpistol PAT 4 C3, modelnr.: HG04109, versie: 07 / 2018, waaroor deze verklaring geldt, voldoet aan de normen / normatieve documenten van 2006/42/EG, 2014/35/EU, 2014/30/EU en 2011/65/EU.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009/A11:2010

EN 60745-2-16:2010

EN 60335-1:2012+A11

EN 60335-2-29:2004+A2

EN 55014-1:2017

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 62233:2008

EN 50581:2012

Serienummer: IAN 304116

Tobias König

Afdelingsleider / documentverantwoordelijke

De conformiteitsverklaring kunt u ook nalezen op www.owim.com.

Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlij 2011/65/EG van het Europese Parlement en de Raad van 8 Juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.
