GEBRUIKSAANWIJZING 5RZ34410 BLAUPUNKT

1.2.1 Gevaar van een elektrische schok .................................... 70

1.2.2 Snijgevaar .................................................................... 70

1.2.3 Belangrijke veiligheidsinstructies ...................................... 70

1.3 Bediening en onderhoud ............................................................... 72

1.3.1 Gevaar van een elektrische schok .................................... 72

1.3.5 Belangrijke veiligheidsinstructies ...................................... 73

2.5 Voor gebruik van uw nieuwe keramische kookplaat........................... 76

3.3.6 Waarschuwing voor restwarmte ....................................... 82

3.3.7 Standaardwerktijden ...................................................... 83

4. Aanwijzingen voor het koken ........................................................ 83

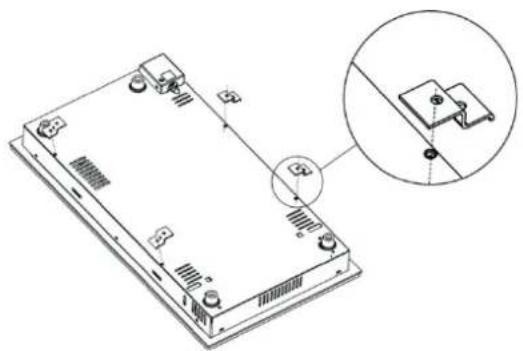

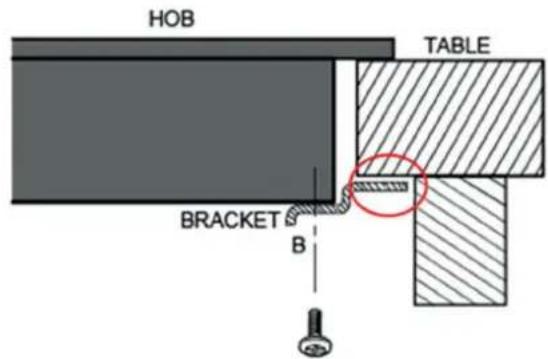

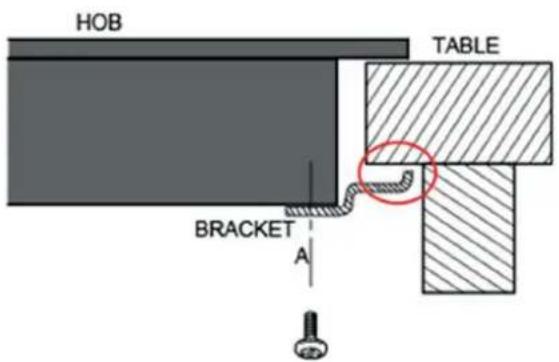

8.2 Voor het positioneren van de bevestigingshoeken ............................. 89

8.3 Voorzorgsmaatregelen.................................................. 90

8.4 Aansluiting van de kookplaat op het stroomnet ................ 9070

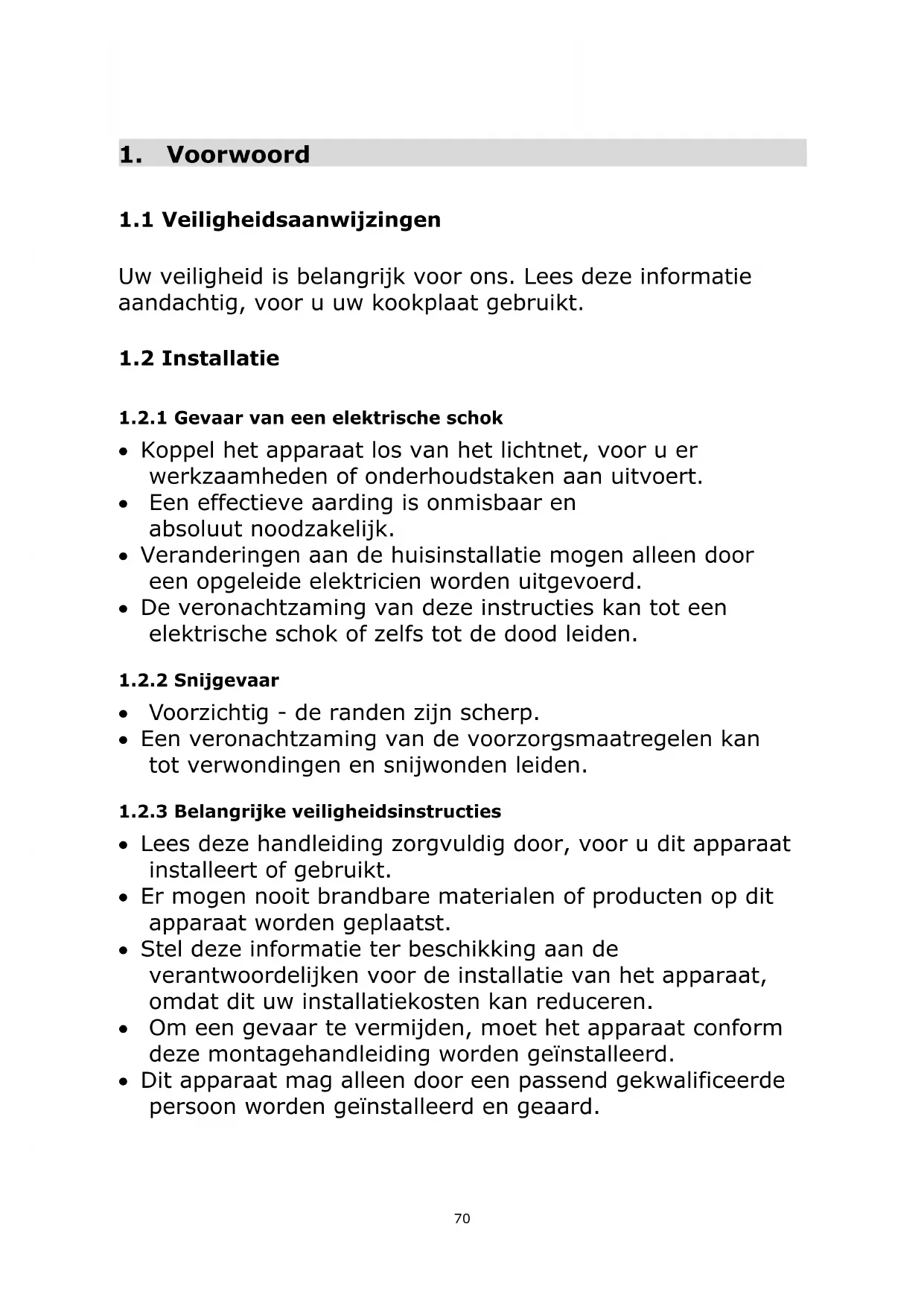

1.1 Veiligheidsaanwijzingen

Uw veiligheid is belangrijk voor ons. Lees deze informatie aandachtig, voor u uw kookplaat gebruikt.

1.2.1 Gevaar van een elektrische schok

• Koppel het apparaat los van het lichtnet, voor u er werkzaamheden of onderhoudstaken aan uitvoert.

• Een effectieve aarding is onmisbaar en absoluut noodzakelijk.

• Veranderingen aan de huisinstallatie mogen alleen door een opgeleide elektricien worden uitgevoerd.

• De veronachtzaming van deze instructies kan tot een elektrische schok of zelfs tot de dood leiden.

• Voorzichtig - de randen zijn scherp.

• Een veronachtzaming van de voorzorgsmaatregelen kan tot verwondingen en snijwonden leiden.

1.2.3 Belangrijke veiligheidsinstructies

• Lees deze handleiding zorgvuldig door, voor u dit apparaat installeert of gebruikt.

• Er mogen nooit brandbare materialen of producten op dit apparaat worden geplaatst.

• Stel deze informatie ter beschikking aan de verantwoordelijken voor de installatie van het apparaat, omdat dit uw installatiekosten kan reduceren.

• Om een gevaar te vermijden, moet het apparaat conform deze montagehandleiding worden geïnstalleerd.

• Dit apparaat mag alleen door een passend gekwalificeerde persoon worden geïnstalleerd en geaard.71

• Dit apparaat moet worden aangesloten op een stroomcircuit met beveiligingsschakelaar, die een volledige scheiding van de stroomvoorziening mogelijk maakt.

• Een niet correcte installatie van het apparaat kan leiden tot het vervallen van alle garantie- of ansprakelijkheidsclaims.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of een instructie voor het veilige gebruik van het apparaat hebben gekregen en de daarmee verbonden gevaren begrijpen.

• Kinderen mogen niet met het apparaat spelen. Kinderen mogen dit apparaat alleen onder toezicht reinigen en onderhouden.

• Is de netkabel beschadigd, moet hij door de fabrikant, zijn servicepartner of vergelijkbaar gekwalificeerde personen worden vervangen, om een gevaar te vermijden.

• Waarschuwing: Als het oppervlak is beschadigd, schakelt u het apparaat uit, om bij kookplaten van glaskeramiek of vergelijkbaar materiaal een elektrische schok door spanningvoerende delen te vermijden.

• Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden gelegd, omdat ze heet kunnen worden.

• Er mag geen stoomreiniger worden gebruikt.

• Gebruik voor de reiniging van uw kookplaat geen stoomreiniger.

• Het apparaat is niet voorzien voor de bediening via een externe timer of een separate afstandsbediening.

• WAARSCHUWING: Brandgevaar: Geen voorwerpen op de kookvlakken leggen.

• Het kookproces moet worden bewaakt. Ook een kortdurend kookproces moet voortdurend worden bewaakt.

• WAARSCHUWING: Onbeheerd koken met vet of olie kan gevaarlijk zijn en een brand veroorzaken. Probeer NOOIT, een brand met water te blussen, maar schakel het apparaat uit en dek de vlam bijvoorbeeld met een deksel of een blusdeken af.72

1.3 Bediening en onderhoud

1.3.1 Gevaar van een elektrische schok

• Kook niet op een kapot of beschadigd kookveld. Als de kookvlakken breken of scheuren, schakelt u het apparaat direct aan het stroomnet (wandschakelaar) uit en neemt u contact op met een gekwalificeerde technicus.

• Ontkoppel de kookplaat van het stroomnet, voor u het reinigt of onderhoudt.

• De veronachtzaming van deze instructies kan tot een elektrische schok of zelfs tot de dood leiden.

1.3.2 Gezondheidsrisico

• Dit apparaat voldoet aan de normen voor elektromagnetische veiligheid.

• Personen met pacemakers of andere elektrische implantaten (bijvoorbeeld insulinepompen) moeten echter voor gebruik van dit apparaat overleggen met hun arts of de fabrikant van het implantaat, om te verzekeren, dat hun implantaten niet door het elektromagnetische veld worden beïnvloed.

• De veronachtzaming van deze instructies kan tot een elektrische schok of tot de dood leiden.

1.3.3 Gevaar door hete oppervlakken

• Tijdens het gebruik worden de toegankelijke delen van dit apparaat zo heet, dat ze brandwonden kunnen veroorzaken.

• Laat uw lichaam, uw kleding of andere voorwerpen (behalve geschikt kookgerei) zolang niet met het kookveld in aanraking komen, tot het oppervlak is afgekoeld.

• Houd kinderen uit de buurt.

• De grepen van kookgerei kunnen heet zijn. Let erop, dat de grepen van het kookgerei niet in andere kookzones steken. Houd de grepen buiten het bereik van kinderen.

• De veronachtzaming van deze instructies kan leiden tot brandwonden en verbrandingen.73

• Bij het verwijderen van de afdekking wordt het vlijmscherpe mes van de kookplaatschraper blootgelegd. Gebruik het met uiterste voorzichtigheid, bewaar het altijd veilig en buiten het bereik van kinderen.

• Een veronachtzaming van de voorzorgsmaatregelen kan tot verwondingen of snijwonden leiden.

1.3.5 Belangrijke veiligheidsinstructies

• Laat het apparaat nooit onbeheerd, wanneer het in bedrijf is. Wanneer potten of pannen overkoken, veroorzaakt dit rook en spatten die kunnen ontbranden.

• Gebruik uw apparaat nooit als werk- of opslagruimte.

• Laat nooit voorwerpen of gebruiksvoorwerpen op het apparaat achter.

• Leg geen magnetiseerbare voorwerpen (bijvoorbeeld creditcards, geheugenkaarten) of elektronische apparaten (bijvoorbeeld computers, mp3-spelers) in de buurt van het apparaat, omdat ze door zijn elektromagnetische veld kunnen worden beïnvloed.

• Gebruik uw apparaat nooit voor het opwarmen of verwarmen van de ruimte.

• Schakel de kookzones en de kookplaat na gebruik altijd zoals in deze handleiding beschreven uit (d.w.z. met de touch-bedieningselementen). Vertrouw niet op de kookgereidetectie, om de kookzones uit te schakelen.

• Laat geen kinderen met het apparaat spelen, erop zitten, staan of klimmen.

• Bewaar geen voor kinderen interessante voorwerpen in kasten boven het apparaat. Kinderen, die op de kookplaat klimmen, kunnen zwaar worden verwond.

• Laat kinderen niet alleen of onbewaakt in het bereik, waarin het apparaat wordt gebruikt.

• Kinderen of personen met een beperking, die hun vermogen voor gebruik van het apparaat beperkt, moet door een verantwoordelijke en competente persoon worden geïnstrueerd in de bediening van het apparaat. Deze moet zich ervan overtuigen, dat het kind resp. de personen met een beperking het apparaat zonder gevaar74 voor zichzelf of de omgeving kan gebruiken.

• Repareer of vervang geen delen van het apparaat, tenzij dit in de gebruiksaanwijzing uitdrukkelijk wordt aangeraden. Alle andere onderhoudswerkzaamheden moeten door een gekwalificeerde technicus worden uitgevoerd.

• Plaats geen zware voorwerpen op de kookplaat.

• Ga niet op de kookplaat staan.

• Gebruik geen kookgerei met scherpe randen. Trek het kookgerei niet over de kookplaat, omdat dit het glas kan krassen.

• Gebruik voor de reiniging van uw kookvlakken geen schuurmiddel of andere scherp schurende reinigingsmiddelen, omdat deze het inductieglas kunnen krassen.

• Dit apparaat is voorzien voor gebruik in de huishouding en soortgelijke toepassingen, zoals bijvoorbeeld: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - door gasten in hotels, motels en andere herbergen; - inrichtingen met overnachting en ontbijt.

• WAARSCHUWING: Het apparaat en zijn toegankelijke delen worden tijdens het gebruik heet.

• De verwarmingselementen mogen niet worden aangeraakt.

• Kinderen onder 8 jaar moeten voortdurend bewaakt of uit de buurt gehouden worden.

Gefeliciteerd met de aankoop van uw nieuwe keramische kookplaat.

Lees deze handleiding / dit installatiehandboek grondig door, om te begrijpen, hoe u uw keramische kookplaat correct installeert en bedient. Lees voor de installatie het gedeelte „Installatie“. Lees voor gebruik alle veiligheidsaanwijzingen zorgvuldig door en bewaar deze bedienings- en installatiehandleiding voor toekomstig gebruik.75

2. Productintroductie

2.3 Productinformatie

De keramische kookplaat kan dankzij de weerstandsverwarming, het microcomputergestuurde bedieningsveld en de verschillende vermogensniveaus voldoen aan de meest uiteenlopende keukeneisen en is daarmee de ideale keuze voor moderne gezinnen. De keramische kookplaat kan individueel aan de klant worden aangepast. De kookplaat heeft een veilig en betrouwbaar vermogen, zodat u ten volle kunt genieten van uw leven.

2.4 Werkingsprincipe

Deze keramische kookplaat beschikt over een weerstandsverwarming. Het uitgangsvermogen kan met de touch-bedieningselementen worden ingesteld.

1. Zone met max. 1800 W

2. Zone met max. 1200 W

3. Besturing van de verwarmingszones

2.5 Voor gebruik van uw nieuwe keramische kookplaat

• Lees deze handleiding en let met name op het gedeelte „Veiligheidsaanwijzingen“.

• Verwijder de beschermfolie van uw keramische kookplaat.

268 X 500 Gewicht en afmetingen zijn bij benadering. Omdat we voortdurend streven naar verbetering van onze producten, kunnen we specificaties en ontwerpen zonder kennisgeving wijzigen.

3. Bediening van het product

3.1 Touch-bedieningselementen

• De bedieningselementen reageren op aanraking, zodat u geen druk hoeft uit te oefenen.

• U hoort iedere keer dat een aanraking wordt geregistreerd, een pieptoon.

• Zorg ervoor, dat de bedieningselementen altijd schoon en droog zijn en dat ze niet door voorwerpen (bijvoorbeeld vaatwerk of een doek) zijn bedekt. Reeds een dunne waterfilm kan de bediening bemoeilijken.77

3.2 De keuze van het juiste kookgerei

Gebruik geen kookgerei met scherpe randen of een gebogen bodem.

Let erop, dat de bodem van uw kookgerei recht is, plat op het glas ligt en dezelfde maat heeft als de kookzone. Centreer uw kookgerei altijd op de kookzone.

Haal het kookgerei altijd van de keramische kookplaat. Schuif het er niet over, omdat het anders het glas kan krassen.

3.3.1 Beginnen met koken

Na het inschakelen klinkt de pieptoon eenmaal, alle indicaties branden voor 1 seconde en doven dan, wat aangeeft, dat de keramische kookplaat naar de stand-by-modus is gewisseld. Raak de AAN/UIT-besturing aan. Alle indicaties geven „-“ aan.

Plaats geschikt kookgerei op de kookzone, die u wilt gebruiken.

• Let erop dat de bodem van het kookgerei en het

oppervlak van de kookzone schoon en droog zijn.78 Raak de kookzonebesturing aan.

Kies een temperatuurinstelling, door de regelaar „- “ of „+“ aan te raken.

• Wanneer u binnen 1 minuut geen temperatuur- instelling kiest, schakelt de keramische kookplaat zich automatisch uit. Dan moet u opnieuw bij stap 1 beginnen.

• U kunt de temperatuurinstelling tijdens het kookproces op elk moment veranderen.

• Wanneer u één van deze toetsen gedrukt houdt, wordt de waarde naar boven of beneden aangepast.

Raak de besturing van de kookzone, de u wilt uitschakelen aan. Schakel de kookzone uit, door naar beneden naar „0“ te scrollen of de regelaar „-“ en „+“ gelijktijdig aan te raken. Schakel de volledige kookplaat uit, door de knop AAN/UIT aan te raken.

Pas op voor hete oppervlakken „H“ geeft aan, welke kookzone te heet is om aan te raken. De „H“ verdwijnt, als het oppervlak tot een ongevaarlijke temperatuur is afgekoeld. Dit kan ook worden gebruikt als energiebesparingsfunctie, wanneer u de pannen of potten warm wilt houden. In dit geval kunt u de nog hete kookplaat gebruiken.

• U kunt de bedieningselementen blokkeren tegen onbedoeld gebruik (bijvoorbeeld kinderen, die per ongeluk de kookzones inschakelen).

• Als de bedieningselementen geblokkeerd zijn, zijn alle bedieningselementen behalve de AAN/UIT- besturing gedeactiveerd.

Bedieningselementen blokkeren Raak de toetsenblokkering aan. De timer geeft „Lo“ aan. Bedieningselementen deblokkeren Zorg ervoor, dat het kookveld is ingeschakeld. Houd de toetsenblokkering een poosje ingedrukt.

Wanneer het kookveld is geblokkeerd, zijn alle bedieningselementen behalve de AAN-/UIT-schakelaar gedeactiveerd. U kunt het kookveld met de AAN-/UIT-schakelaar in geval van nood op elk moment uitschakelen, maar u moet het in de volgende stap ontgrendelen.

U kunt de timer op twee verschillende manieren gebruiken: a) Als minutenaanduiding. In dit geval schakelt de timer geen kookzone uit, als de ingestelde tijd is afgelopen. B) U kunt instellen, dat één of meer kookzones na afloop van de ingestelde tijd worden uitgeschakeld.

• De maximale tijd van de timer bedraagt 99 minuten. Gebruik van timer als minutenaanduiding Wanneer u geen kookzone selecteert80 Zorg ervoor, dat het kookveld is ingeschakeld. Opmerking: U kunt de minutenaanduiding ook gebruiken, wanneer u geen kookzone selecteert.

Raak de timer aan. Hij begint te knipperen. Stel de timer in, door „-“ of „+“ aan te raken. De minutenaanduiding begint te knipperen en verschijnt op de timeraanduiding. Wanneer u „-“ en „+“ gelijktijdig aanraakt, wordt de timer afgebroken en in de minutenaanduiding verschijnt

Wanneer de tijd is ingesteld, begint deze onmiddellijk. Op de weergave verschijnt de resterende tijd en de timeraanduiding knippert 5 seconden lang. De pieptoon klinkt 30 seconden lang en de timer geeft „- -“ aan, als de ingestelde tijd is afgelopen.

Opmerking: a) Raak eenmaal de regelaar „-“ of „+“ van de timer aan, om hem met 1 minuut te verlagen of te verhogen. b) Houd de regelaar „-“of „+“ van de timer gedrukt, om hem met 10 minuten te verlagen of te verhogen. c) Als de insteltijd 99 minuten overschrijdt, keert de timer automatisch terug naar 0 minuten. d) Instellen van de timer voor het uitschakelen van één of meer kookzones Eén kookzone instellen81 Raak de zone aan, die u wilt instellen.

Raak de tijdsbesturing aan. De tijdsaanduiding geeft „10“ aan.

Stel de tijd in, door de regelaar „-“ of „+“ van de timer aan te raken.

Wanneer de tijd is ingesteld, begint deze onmiddellijk. Op de weergave verschijnt de resterende tijd en de timer knippert gedurende 5 seconden. Na afloop van de kooktijd wordt de betreffende kookzone automatisch uitgeschakeld.

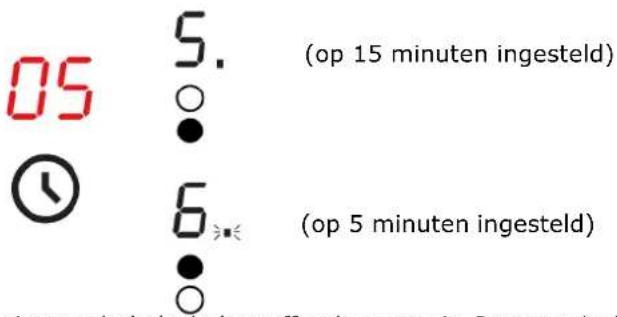

Instellen van de timer voor het uitschakelen van meer dan één kookzone a). Wanneer meer dan één kookzone deze functie gebruikt, geeft de timer de kortste tijd aan. (bijv. zone 1: insteltijd van 5 minuten, zone 2: insteltijd van 15 minuten, de timeraanduiding toont „5“.)82 OPMERKING: De rode punt naast de vermogensregelaar knippert.

b). Na afloop van de timer schakelt de betreffende zone uit. Dan wordt de nieuwe minuten- timer weergegeven en de punt van de betreffende zone knippert.

c). Na afloop van de kooktijd wordt de betreffende kookzone automatisch uitgeschakeld.

Opmerking: j) De rode punt naast de vermogensregelaar licht op en geeft aan, dat de zone is geselecteerd.

k) Wanneer u na het instellen van de timer de tijd nogmaals wit veranderen, moet u met stap 1 beginnen. l) De methode voor het instellen van twee zones is hetzelfde als boven beschreven.

3.3.5 Oververhittingsbeveiliging

Een temperatuursensor bewaakt de temperatuur in de keramische kookplaat. Wanneer een te hoge temperatuur wordt vastgesteld, stopt de keramische kookplaat automatisch de werking.

3.3.6 Waarschuwing voor restwarmte

Wanneer de kookplaat enige tijd in bedrijf is, ontstaat restwarmte. De letter „H“ verschijnt,83 om u te waarschuwen voor de restwarmte.

3.3.7 Standaardwerktijden

Een andere veiligheidsfunctie van de kookplaat is de automatische uitschakeling. Dit gebeurt, wanneer u vergeet, een kookzone uit te schakelen. De standaard uitschakeltijden zijn in de volgende tabel vermeld: Vermogensniveau

Standaard werktijd (in uren)

4. Aanwijzingen voor het koken

Wees voorzichtig bij het braden, omdat olie en vet zeer snel opwarmen, vooral wanneer u powerboost-modus gebruikt. Bij extreem hoge temperaturen ontbranden olie en vetten spontaan, was een serieus brandgevaar vertegenwoordigt.

• Wanneer de inhoud van potten en pannen kookt, reduceert u de temperatuurinstelling.

• Wanneer u een deksel gebruikt, verlaagt dit de kooktijd en bespaart energie, omdat het deksel de warmte tegenhoudt.

• Minimaliseer de hoeveelheid vloeistof of vet, om de kooktijd te verkorten.

• Begin met de koken op een hoog niveau en reduceer het niveau, als de levensmiddelen voldoende zijn verwarmd.

4.1.1 Aan de kook brengen, koken van rijst

• Sudderen gebeurt onder het kookpunt, bij ongeveer 85 ˚C, wanneer er slechts af en toe belletjes naar de oppervlakte van het kookvocht stijgen. Met deze methode kunt u kostelijke soepen en stoofschotels bereiden, omdat de aroma's zich langzaam ontwikkelen en zonder dat het voedsel te gaar wordt. U moet ook sauzen op basis van eieren en ingedikte bloemsausen onder het kookpunt koken.

• Sommige taken, waaronder het koken van rijst volgens de absorptiemethode, kunnen een iets hogere instelling vereisen, omdat de levensmiddelen in de aanbevolen tijd kan worden gekookt.

4.1.2 Steaks scherp aanbraden

Voor het aanbraden van sappige, smakelijke steaks:

1. Laat het vlees voor het koken ca. 20 minuten bij kamertemperatuur staan.

2. Verwarm een zware pan.

3. Bestrijk beide zijden van de steak met olie. Doe een kleine hoeveelheid olie in de hete pan en

vervolgens het vlees.

4. Keer de steak bij het braden slechts één keer. De exacte baktijd is afhankelijk van de dikte van de

steak en het gewenste kookpunt. De tijden kunnen variëren van ca. 2 - 8 minuten per zijde. Druk op de steak, om in te schatten, hoe doorbakken hij is. Hoe vaster het aanvult, hoe meer doorbakken hij is.

5. Laat de steak voor het serveren enkele minuten op een warm bord rusten.84

4.1.3 Aanbraden onder roeren

1. Kies een wok met vlakke bodem die compatibel is met het keramische veld of een grote

2. Houd alle ingrediënten en gebruiksvoorwerpen bij de hand. Het aanbraden onder roeren moet snel

gebeuren. Wanneer u grote hoeveelheden kookt, kookt u de gerechten in meerdere kleinere porties.

3. Verwarm de pan kort voor en doe er twee eetlepels olie in.

4. Braad eerst het vlees. Zet het vervolgens opzij en houd het warm.

5. Braad de groente onder roeren aan. Wanneer de groente heet, maar nog knapperig is,

zet u de kookzone op een lager niveau. Leg het vlees terug in de pan en voeg de saus toe.

6. Roer de ingrediënten voorzichtig om, zodat ze goed worden doorgewarmd.

De volgende instellingen zijn alleen richtwaarden. De exacte instelling hangt af van meerdere factoren, waaronder uw kookgerei en de door u gekookte hoeveelheid aan ingrediënten. Experimenteer met de keramische kookplaat, om de instellingen te vinden, die het best bij u passen. Temperatuurinstellingen Geschikt voor

• voorzichtige verhitting van kleine hoeveelheden voedsel

• smelten van chocolade, boter en levensmiddelen, die snel aanbranden

• voorzichtig sudderen

• Aanbraden onder roeren

• Soep aan de kook brengen

Wat? Hoe? Belangrijk!85 Dagelijkse verontreinigingen op het glas (vingerafdrukken, sporen, vlekken van levensmiddelen of niet-suikerhoudende verontreinigingen)

1. Schakel de stroomvoorziening

van de kookplaat uit.

2. Breng een kookplaatreiniger

op, terwijl het glas nog warm (maar niet heet!) is.

3. Veeg en droog het glas met

een schone theedoek of keukenrol af.

4. Schakel de stroomvoorziening

van de kookplaat weer in.

• Als de stroomvoorziening van de kookplaat is uitgeschakeld, wordt de informatie „Hete oppervlakken“ niet weergegeven, de kookzone kan echter desondanks nog heet zijn! Wees uiterst voorzichtig.

• Staalsponzen, sommige nylon schuursponsjes en schurende reinigingsmiddelen kunnen krassen op het glas veroorzaken. Lees altijd het etiket, om te controleren, of uw reiniger of schuurspons geschikt is.

• Laat nooit reinigingsresten op de kookvlakken achter: Het glas kan daardoor vlekkerig worden. Vetbranden, gesmolten levensmiddelen en suikerhoudende vloeistoffen op het glas Verwijder ze onmiddellijk met een spatel, spaan of scheermeskrabber die geschikt is voor glazen keramische kookoppervlakken. Voorzichtig bij hete kookzones:

1. Schakel de stroomvoorziening

van de kookplaat uit.

2. Houd het krabmes of het

apparaat in een hoek van 30° en krab de vervuiling in een koel bereik van het kookveld.

3. Reinig de vervuiling met een

theedoek of keukenrol.

4. Voer de stappen 2 tot 4

voor „dagelijkse verontreinigingen op het glas“ uit.

• Verwijder vlekken van gesmolten en suikerhoudende levensmiddelen zo snel mogelijk. Wanneer ze op het glas afkoelen, kunnen ze moeilijk te verwijderen zijn of zelfs het glasoppervlak blijvend beschadigen.

• Snijgevaar: Bij het inschuiven van de veiligheidsafdekking wordt het vlijmscherpe krabmes van de kookplaatkrabber blootgelegd. Gebruik de kookplaatkrabber met uiterste voorzichtigheid en bewaar hem altijd veilig en buiten het bereik van kinderen.

voorziening van de kookplaat uit.

bedieningselementen met een schone, vochtige spons of doek af.

4. Veeg het oppervlak met

keukenrol volledig droog.

5. Schakel de stroomvoor-

ziening van de kookplaat weer in.

• De kookplaat kan daarbij piepen en zichzelf uitschakelen. Ook de touch-bedieningselementen functioneren mogelijkerwijs niet, zolang zich er nog vloeistof op bevindt.

Let erop, dat u de touch-bereik droog wist, voor u de kookplaat weer inschakelt.86

Probleem Mogelijke oorzaken Wat te doen De kookplaat kan niet worden ingeschakeld. Geen stroom.

Zorg ervoor, dat de keramische kookplaat aan het stroomnet aangesloten en ingeschakeld is. Controleer, of er stroomuitval in uw huis of uw omgeving is. Wanneer u alles hebt gecontroleerd en het probleem nog steeds bestaat, belt u een gekwalificeerde technicus.

De touch- bedieningselementen reageren niet. De touch-bedieningselementen zijn geblokkeerd. Ontgrendel de bedieningselementen. Zie het gedeelte „Gebruik van uw keramische kookplaat“ voor meer informatie.

De touch- bedieningselementen zijn moeilijk te bedienen. Er kan een lichte waterfilm op de bedieningselementen aanwezig zijn of u gebruikt uw gehele vingertop, wanneer u de bedieningselementen aanraakt.

Wees er zeker van , dat het bereik van de touch-bedieningselementen droog is en dat u alleen de uiterste punt van uw vinger gebruikt voor het bedienen van de touch-bedieningselementen. Het glas is gekrast. Scherp kookgerei.

Gebruik kookgerei met vlakke en gladde bodems. Zie "De keuze van het juiste kookgerei“. Zie „Verzorging en reiniging“. Sommige pannen maken knetterende of klikkende geluiden. Dit kan worden veroorzaakt door de opbouw van uw kookgerei (lagen van verschillende metalen trillen verschillend).

Dit is voor dit type van kookgerei normaal en duidt niet op een fout.87

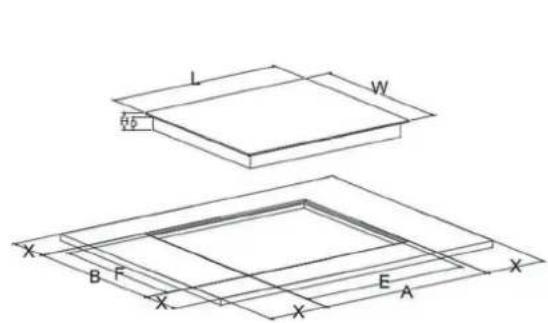

8.1 Keuze van de inbouwtoebehoren

Zaag het werkvlak uit conform de in de tekening aangegeven maten. Voor de inbouw en het gebruik moet rondom de uitsnijding een tussenruimte van minstens 50mm worden aangehouden. Let erop, dat de dikte van het werkblad minstens 30 mm bedraagt. Kies, ter vermijding van een elektrische schok en grotere vervormingen als gevolg van de van de hete kookplaat uitgaande warmtestraling uitsluitend niet-geleidend en hittebestendig werkbladmateriaal (hout en vergelijkbare vezelachtige of hygroscopische materialen mogen alleen in geïmpregneerde vorm als werkbladmateriaal worden gebruikt). Zoals hierna weergegeven:

Opmerking: De veiligheidsafstand tussen de zijden van de kookplaat en de binnenzijden van het werkblad moet minstens 3 mm bedragen.

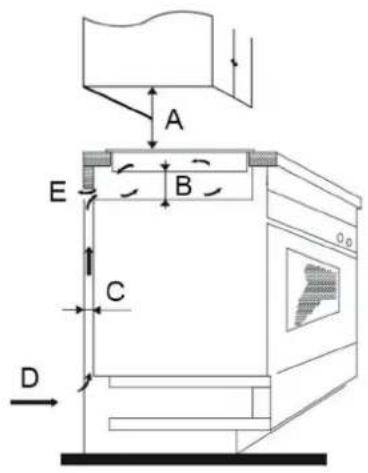

7mm Let er onder alle omstandigheden op, dat de keramische kookplaat altijd goed geventileerd is en luchtin- en -uitlaat niet geblokkeerd zijn. Zorg ervoor, dat de keramische kookplaat zich in een storingsvrije gebruikstoestand bevindt. Zoals hierna weergegeven: Opmerking: Tussen het apparaat en een erboven aangebrachte afzuigkap moet de door de fabrikant van de kap aangegeven veiligheidsafstand worden aangehouden. Neem de aanwijzingen van de fabrikant van de kap in acht.88

A (mm) B (mm) C (mm) D E met de fabrikant van de kap controleren min. 50 min. 20 Luchtinlaat 550 x 30mm

WAARSCHUWING: voor voldoende ventilatie zorgen Let erop, dat de keramische kookplaat altijd goed geventileerd is en luchtin- en -uitlaat niet geblokkeerd zijn. Om een onopzettelijke aanraking van de hete bodem van de kookplaat of een onverwachte elektrische schok bij het gebruik te vermijden, is het vereist, op minstens 10 mm afstand van de bodem van de kookplaat met schroeven een inzet te bevestigen.

Over de buitenkant van de kookplaat zijn ventilatieopeningen verdeeld. Deze mogen na het plaatsen van de kookplaat IN GEEN GEVAL worden geblokkeerd door het werkblad.89

Let erop, dat de voor het verbinden van hout of kunststof in uw meubel gebruikte lijm, bestand moet zijn tegen temperaturen van minstens 150 °C, omdat anders het gevaar bestaat, dat de lagen van elkaar loskomen.

De achterwand moet daarom net de aangrenzende en omringende oppervlakken temperaturen van 90 °C weerstaan.

8.4 Voor het positioneren van de bevestigingshoeken

Leg de eenheid op een stabiel, recht oppervlak (gebruik de verpakking). Oefen geen geweld uit op de uit de kookplaat stekende bedieningselementen. Bevestig de kookplaat aan het werkblad, door na de inbouw vier hoeken aan de bodem van de kookplaat vast te schroeven (vgl. afbeelding). Bij de positionering van de bevestigingshoeken moet rekening worden gehouden met de verschillende diktes van het werkblad.90

Na de inbouw mag de bevestigingshoek onder geen voorwaarde de binnenzijden van het werkblad aanraken (vgl. afbeelding).

8.3 Voorzorgsmaatregelen

1. De installatie van de keramische kookplaat moet door gekwalificeerd personeel of technici

worden uitgevoerd. Wij kunnen u in contact brengen met vakmensen. Voer deze werkzaamheden nooit zelf uit.

2. De keramische kookplaat mag niet naast koelkasten, vaatwassers en roterende drogers worden

3. De keramische kookplaat moet zo worden geïnstalleerd, dat een goede warmtestraling en daarmee

zijn betrouwbaarheid gegarandeerd is.

4. De wand en de verwarmingszone boven het werkblad moeten bestand zijn tegen de hitte.

5. Om beschadigingen te vermijden, moeten de sandwichlaag en de lijm hittebestendig zijn.

6. Er mag geen stoomreiniger worden gebruikt.

7. Deze keramische kookplaat mag alleen aan een netadapter met een impedantie van 0,427 ohm

aangesloten worden. Neem indien nodig contact op met uw leverancier, om verdere informatie over de impedantie te ontvangen.

8.4 Aansluiting van de kookplaat op het stroomnet

De aansluiting van de stroomvoorziening moet conform de overeenkomstige norm of een eenpolige scheidingsschakelaar gebeuren. De soort aansluiting is hierna weergegeven.

1. Wanneer de kabel beschadigd is of moet worden vervangen, moet dit door een klantenservice-

technicus met de juiste gereedschappen worden uitgevoerd, om ongelukken te vermijden.

2. Wordt het apparaat direct op het stroomnet aangesloten, moet een omnipolaire

scheidingsschakelaars met een minimale afstand van 3 mm tussen de contacten worden geïnstalleerd.

3. De technicus moet waarborgen, dat de juiste elektrische aansluiting is uitgevoerd en de

veiligheidsvoorschriften zijn aangehouden.

4. De kabel mag niet gebogen of samengedrukt worden.91

5. De kabel moet regelmatig gecontroleerd en mag alleen door een gekwalificeerde persoon vervangen

De onderkant en de netkabel van de kookplaat zijn na de installatie niet toegankelijk.

VERWIJDERING: Het apparaat mag niet via het huishoudelijk afval worden afgevoerd, maar moet aan een gescheiden verwerking worden toegevoerd.

Dit apparaat is gekenmerkt volgens de Europese richtlijn 2012/19/EG voor oude elektrische en elektronische apparaten (WEEE). Wanneer u ervoor zorgt, dat dit apparaat correct wordt afgevoerd, draagt u ertoe bij, mogelijke schade aan het milieu en de menselijke gezondheid, die kan ontstaan wanneer het verkeerd wordt afgevoerd, te vermijden. Het symbool op het product geeft aan, dat het niet als normaal huishoudelijk afval mag worden behandeld. Het moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht. Dit apparaat moet op de juiste wijze worden afgevoerd. Neem, voor meer informatie over de behandeling, terugwinning en recycling van dit product, contact op met uw gemeente, uw verwijderaar van huishoudelijk afval of het bedrijf, waar u het hebt gekocht. Neem, voor meer informatie over de behandeling, terugwinning en recycling van dit product, contact op met uw gemeente, uw verwijderaar van huishoudelijk afval of het bedrijf, waar u het hebt gekocht.9293 Contenuto
