BEDIENUNGSANLEITUNG 5RZ34410 BLAUPUNKT

1.3.3 Gefahr durch heiße Oberflächen .........................................4

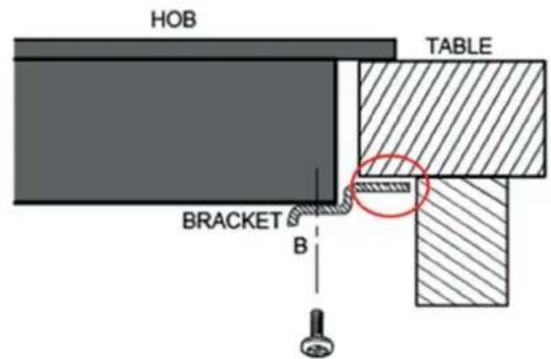

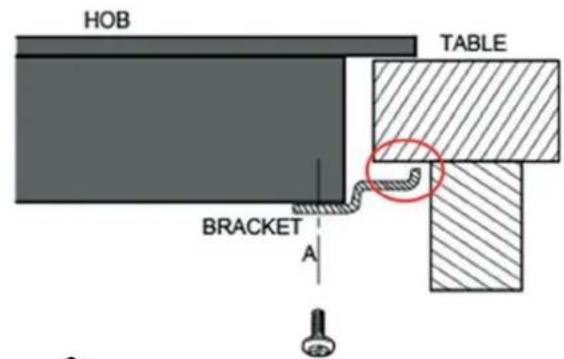

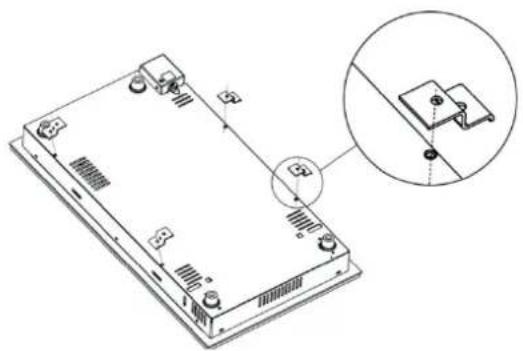

8.2 Vor dem Positionieren der Befestigungswinkel .................................. 21

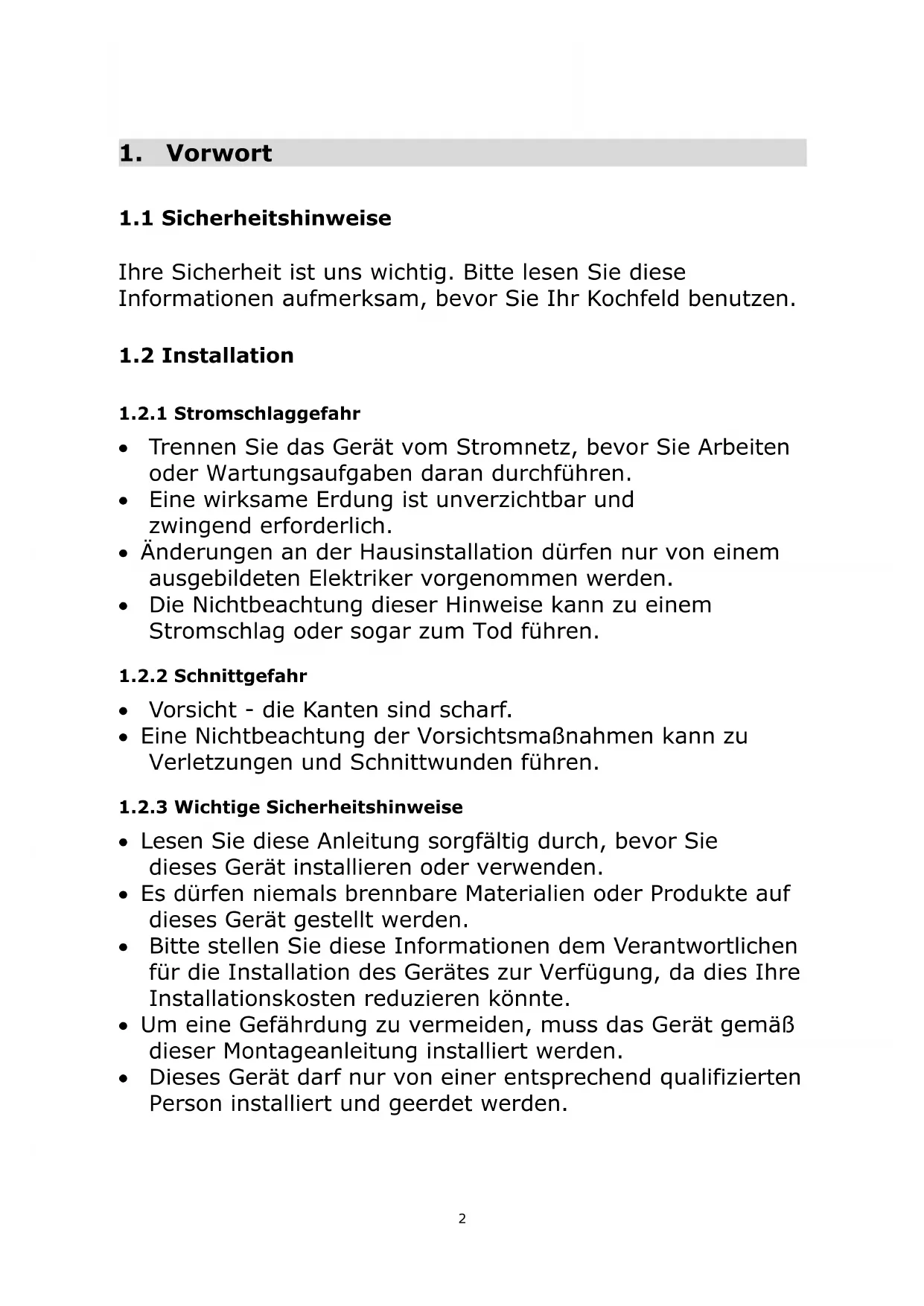

1.1 Sicherheitshinweise

Ihre Sicherheit ist uns wichtig. Bitte lesen Sie diese Informationen aufmerksam, bevor Sie Ihr Kochfeld benutzen.

1.2.1 Stromschlaggefahr

• Trennen Sie das Gerät vom Stromnetz, bevor Sie Arbeiten oder Wartungsaufgaben daran durchführen.

• Eine wirksame Erdung ist unverzichtbar und zwingend erforderlich.

• Änderungen an der Hausinstallation dürfen nur von einem ausgebildeten Elektriker vorgenommen werden.

• Die Nichtbeachtung dieser Hinweise kann zu einem Stromschlag oder sogar zum Tod führen.

• Vorsicht - die Kanten sind scharf.

• Eine Nichtbeachtung der Vorsichtsmaßnahmen kann zu Verletzungen und Schnittwunden führen.

1.2.3 Wichtige Sicherheitshinweise

• Lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Gerät installieren oder verwenden.

• Es dürfen niemals brennbare Materialien oder Produkte auf dieses Gerät gestellt werden.

• Bitte stellen Sie diese Informationen dem Verantwortlichen für die Installation des Gerätes zur Verfügung, da dies Ihre Installationskosten reduzieren könnte.

• Um eine Gefährdung zu vermeiden, muss das Gerät gemäß dieser Montageanleitung installiert werden.

• Dieses Gerät darf nur von einer entsprechend qualifizierten Person installiert und geerdet werden.3

• Dieses Gerät sollte an einen Stromkreis mit Sicherungs- schalter, der eine vollständige Trennung von der Strom- versorgung ermöglicht, angeschlossen werden.

• Eine nicht ordnungsgemäße Installation des Geräts kann zum Erlöschen jeglicher Garantie- oder Haftungsansprüche führen.

• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder eine Anweisung zum sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen dieses Gerät nur unter Aufsicht reinigen und warten.

• Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Servicepartner oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefährdung zu vermeiden.

• Warnung: Wenn die Oberfläche beschädigt ist, schalten Sie das Gerät aus, um bei Kochflächen aus Glaskeramik oder ähnlichem Material einen Stromschlag durch spannungs- führende Teile zu vermeiden.

• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollten nicht auf das Kochfeld gelegt werden, da sie heiß werden können.

• Es darf kein Dampfreiniger verwendet werden.

• Verwenden Sie zur Reinigung Ihres Kochfeldes keinen Dampfreiniger.

• Das Gerät ist nicht zur Bedienung über einen externen Timer oder eine separate Fernbedienung vorgesehen.

• WARNUNG: Brandgefahr: Keine Gegenstände auf den Kochflächen lagern.

• Der Kochprozess muss überwacht werden. Auch ein kurzzeitiger Kochprozess muss kontinuierlich überwacht werden.

• WARNUNG: Unbeaufsichtigtes Kochen mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie die4 Flamme z. B. mit einem Deckel oder einer Feuerlöschdecke ab.

1.3 Betrieb und Wartung

1.3.1 Stromschlaggefahr

• Kochen Sie nicht auf einem kaputten oder beschädigten Kochfeld. Sollte die Kochfläche brechen oder reißen, schalten Sie das Gerät sofort am Stromnetz (Wandschalter) aus und wenden Sie sich an einen qualifizierten Techniker.

• Nehmen Sie das Kochfeld vom Stromnetz, bevor Sie es reinigen oder warten.

• Die Nichtbeachtung dieser Hinweise kann zu einem Stromschlag oder sogar zum Tod führen.

1.3.2 Gesundheitsgefährdung

• Dieses Gerät entspricht den Normen für elektromagne- tische Sicherheit.

• Personen mit Herzschrittmachern oder anderen elektrischen Implantaten (z. B. Insulinpumpen) müssen jedoch vor der Verwendung dieses Gerätes mit ihrem Arzt oder Implantathersteller Rücksprache halten, um sicherzustellen, dass ihre Implantate nicht durch das elektromagnetische Feld beeinträchtigt werden.

• Die Nichtbeachtung dieser Hinweise kann zu einem Stromschlag oder zum Tod führen.

1.3.3 Gefahr durch heiße Oberflächen

• Während des Gebrauchs werden die zugänglichen Teile dieses Geräts so heiß, dass sie Verbrennungen verursachen können.

• Lassen Sie Ihren Körper, Ihre Kleidung oder andere Gegenstände (außer geeignetes Kochgeschirr) solange nicht mit dem Kochfeld in Berührung kommen, bis die Oberfläche abgekühlt ist.

• Halten Sie Kinder fern.

• Die Griffe von Kochgeschirr können heiß sein. Achten Sie darauf, dass die Griffe des Kochgeschirrs nicht in andere5 Kochzonen hineinragen. Halten Sie die Griffe außerhalb der Reichweite von Kindern.

• Die Nichtbeachtung dieser Hinweise kann zu Verbrennungen und Verbrühungen führen.

• Beim Entfernen der Abdeckung wird die rasiermesser- scharfe Klinge des Kochflächenschabers freigelegt. Verwenden Sie ihn mit äußerster Sorgfalt, lagern Sie ihn immer sicher und außerhalb der Reichweite von Kindern.

• Eine Nichtbeachtung der Vorsichtsmaßnahmen kann zu Verletzungen oder Schnittwunden führen.

1.3.5 Wichtige Sicherheitshinweise

• Lassen Sie das Gerät niemals unbeaufsichtigt, wenn es in Betrieb ist. Wenn Töpfe oder Pfannen überkochen, verur- sacht diese Rauch- und Fettspritzer, die sich entzünden können.

• Verwenden Sie Ihr Gerät niemals als Arbeits- oder Aufbewahrungsfläche.

• Lassen Sie niemals Gegenstände oder Utensilien auf dem Gerät zurück.

• Legen Sie keine magnetisierbaren Gegenstände (z. B. Kreditkarten, Speicherkarten) oder elektronischen Geräte (z. B. Computer, MP3-Player) in die Nähe des Gerätes, da sie durch sein elektromagnetisches Feld beeinträchtigt werden können.

• Verwenden Sie Ihr Gerät niemals zum Erwärmen oder Beheizen des Raumes.

• Schalten Sie die Kochzonen und das Kochfeld nach Gebrauch immer wie in dieser Anleitung beschrieben aus (d. h. mit den Touch-Bedienelementen). Verlassen Sie sich nicht auf die Kochgeschirrerkennung, um die Kochzonen auszuschalten.

• Lassen Sie keine Kinder mit dem Gerät spielen, darauf sitzen, stehen oder klettern.

• Lagern Sie keine für Kinder interessanten Gegenstände in Schränken über dem Gerät. Kinder, die auf das Kochfeld klettern, können schwer verletzt werden.6

• Lassen Sie Kinder nicht allein oder unbeaufsichtigt in dem Bereich, in dem das Gerät benutzt wird.

• Kinder oder Personen mit einer Behinderung, die ihre Fähigkeit zur Verwendung des Geräts einschränkt, sollten von einer verantwortungsbewussten und kompetenten Person in der Handhabung des Gerätes unterwiesen werden. Diese sollte sich davon überzeugen, dass das Kind bzw. die Personen mit Behinderung das Gerät ohne Gefahr für sich selbst oder seine Umgebung benutzen kann.

• Reparieren oder ersetzen Sie keine Teile des Geräts, es sei denn, dies wird in der Bedienungsanleitung ausdrücklich empfohlen. Alle anderen Wartungsarbeiten sollten von einem qualifizierten Techniker durchgeführt werden.

• Stellen Sie keine schweren Gegenstände auf das Kochfeld.

• Stellen Sie sich nicht auf das Kochfeld.

• Verwenden Sie kein Kochgeschirr mit scharfen Kanten. Ziehen Sie das Kochgeschirr nicht über das Kochfeld, da dies das Glas zerkratzen kann.

• Verwenden Sie zur Reinigung Ihrer Kochfläche keine Scheuermittel oder andere scharfe scheuernde Reinigungsmittel, da diese das Induktionsglas zerkratzen können.

• Dieses Gerät ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie z. B.: -Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; - Bauernhäuser; - von Gästen in Hotels, Motels und anderen Herbergen; - Einrichtungen mit Übernachtung und Frühstück.

• WARNUNG: Das Gerät und seine zugänglichen Teile werden während des Gebrauchs heiß.

• Die Heizelemente dürfen nicht berührt werden.

• Kinder unter 8 Jahren müssen ständig beaufsichtigt oder ferngehalten werden.7 Herzlichen Glückwunsch zum Kauf Ihres neuen Cerankochfeldes. Bitte lesen Sie sich diese Anleitung / dieses Installationshandbuch gründlich durch, um zu verstehen, wie Sie Ihr Cerankochfeld richtig installieren und bedienen. Zur Installation lesen Sie bitte den Abschnitt „Installation“. Lesen Sie vor Gebrauch alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese Bedienungs- und Installationsanleitung zum späteren Nachschlagen auf.

2. Produkteinführung

Das Cerankochfeld kann dank seiner Widerstandsheizung, seinem mikrocomputergesteuerten Bedienfeld und den verschiedenen Leistungsstufen unterschiedlichste Anforderungen in der Küche erfüllen und ist damit die optimale Wahl für moderne Familien. Das Cerankochfeld lässt sich individuell an den Kunden anpassen. Das Kochfeld hat eine sichere und zuverlässige Leistung, sodass Sie Ihr Leben in vollen Zügen genießen können.

1. Zone mit max. 1800 W

2. Zone mit max. 1200 W

1. EIN/AUS-Steuerung

2. Leistungsregler / Timereinstellung

3. Steuerung der Heizzonen

2.4 Funktionsprinzip

Dieses Cerankochfeld verfügt über eine Widerstandsheizung. Die Ausgangsleistung lässt sich mit den Touch-Bedienelementen einstellen.

2.5 Vor der Verwendung Ihres neuen Cerankochfeldes

• Lesen Sie diese Anleitung und beachten Sie besonders den Abschnitt „Sicherheitshinweise“.

• Entfernen Sie die Schutzfolie von Ihrem Cerankochfeld.

2.6 Technische Spezifikation

Kochzonen 2 Zonen Versorgungsspannung 220-240V~ 50/60Hz Elektrische Leistung 3000 W Produktmaße T×B×H (mm) 288 X 520 X 55 Einbaumaße A×B (mm) 268 X 500 Gewicht und Abmessungen sind Näherungswerte. Da wir ständig bestrebt sind, unsere Produkte zu verbessern, können wir Spezifikationen und Designs ohne vorherige Ankündigung ändern.

Bedienung des Produkts

3.1 Touch-Bedienelemente

• Die Bedienelemente reagieren auf Berührung, sodass Sie keinen Druck ausüben müssen.

• Sie hören jedes Mal einen Piepton, wenn eine Berührung registriert wird.

• Vergewissern Sie sich, dass die Bedienelemente immer sauber und trocken sind und dass sie nicht von Gegenständen (z. B. Geschirr oder ein Tuch) bedeckt sind. Schon ein dünner Wasserfilm kann die Bedienung erschweren.9

3.2 Die Wahl des richtigen Kochgeschirrs

Verwenden Sie kein Kochgeschirr mit scharfen Kanten oder einem gekrümmten Boden.

Achten Sie darauf, dass der Boden Ihres Kochgeschirrs gerade ist, flach auf dem Glas liegt und die gleiche Größe wie die Kochzone hat. Zentrieren Sie Ihr Kochgeschirr immer auf der Kochzone.

Heben Sie das Kochgeschirr immer vom Cerankochfeld ab. Schieben Sie es nicht darüber, da es sonst das Glas zerkratzen könnte.

Nach dem Einschalten ertönt der Piepton einmal, alle Anzeigen leuchten für 1 Sekunde und erlöschen dann, was anzeigt, dass das Cerankochfeld in den Standby-Modus gewechselt ist. Berühren Sie die EIN/AUS-Steuerung. Alle Anzeigen zeigen „-“ an.10 Stellen Sie geeignetes Kochgeschirr auf die Kochzone, die Sie verwenden möchten.

• Achten Sie darauf, dass der Boden des Kochgeschirrs und die Oberfläche der Kochzone sauber und trocken sind.

Berühren Sie die Kochzonensteuerung. Wählen Sie eine Temperatureinstellung, indem Sie den Regler „-“ oder „+“ berühren.

• Wenn Sie innerhalb von 1 Minute keine Temperatur- einstellung wählen, schaltet sich das Cerankochfeld automatisch aus. Dann müssen Sie erneut bei Schritt 1 beginnen.

• Sie können die Temperatureinstellung während des Kochvorgangs jederzeit ändern.

• Wenn Sie eine dieser Tasten gedrückt halten, wird der Wert nach oben oder unten angepasst.

Berühren Sie die Steuerung der Kochzone, die Sie ausschalten möchten. Schalten Sie die Kochzone aus, indem Sie nach unten auf „0“ scrollen oder die Regler „-“ und „+“ gleichzeitig berühren. ODER11 Schalten Sie das gesamte Kochfeld aus, indem Sie die Taste EIN/AUS berühren.

Vorsicht vor heißen Oberflächen „H“ zeigt an, welche Kochzone zu heiß zum Berühren ist. Das „H“ verschwindet, wenn die Oberfläche auf eine ungefährliche Temperatur abgekühlt ist. Dies kann auch als Energiesparfunktion verwendet werden, wenn Sie die Pfannen oder Töpfe warm halten möchten. In diesem Fall können Sie die noch heiße Kochplatte verwenden.

3.3.3 Sperren der Bedienelemente

• Sie können die Bedienelemente gegen unbeabsichtigten Gebrauch sperren (z. B. Kinder, die versehentlich die Kochzonen einschalten).

• Wenn die Bedienelemente gesperrt sind, sind alle Bedienelemente außer der EIN/AUS-Steuerung deaktiviert.

Bedienelemente sperren Berühren Sie die Tastensperre. Der Timer zeigt „Lo“ an. Bedienelemente entsperren Vergewissern Sie sich, dass das Kochfeld eingeschaltet ist.

Halten Sie die Tastensperre für eine Weile gedrückt.

Wenn das Kochfeld gesperrt ist, sind alle Bedienelemente außer dem EIN/AUS-Schalter deaktiviert. Sie können das Kochfeld mit dem EIN/AUS-Schalter im Notfall jederzeit ausschalten, aber Sie müssen es im nächsten Schritt entsperren.

Sie können den Timer auf zwei verschiedene Arten verwenden: a) Als Minutenanzeige. In diesem Fall schaltet der Timer keine Kochzone aus, wenn die eingestellte Zeit abgelaufen ist.12 b) Sie können einstellen, dass eine oder mehrere Kochzonen nach Ablauf der eingestellten Zeit ausgeschaltet werden.

• Die Maximalzeit des Timers beträgt 99 Minuten. Verwendung des Timers als Minutenanzeige Wenn Sie keine Kochzone auswählen Vergewissern Sie sich, dass das Kochfeld eingeschaltet ist. Hinweis: Sie können die Minutenanzeige auch dann verwenden, wenn Sie keine Kochzone auswählen.

Berühren Sie den Timer. Er beginnt zu blinken. Stellen Sie den Timer ein, indem Sie „-“ oder „+“ berühren. Die Minutenanzeige beginnt zu blinken und erscheint auf der Timeranzeige. Wenn Sie „-“ und „+“ gleichzeitig berühren, wird der Timer abgebrochen und in der Minutenanzeige erscheint „--“. Wenn die Zeit eingestellt ist, läuft sie sofort los. Auf der Anzeige erscheint die verbleibende Zeit und die Timeranzeige blinkt 5 Sekunden lang. Der Piepton ertönt 30 Sekunden lang und der Timer zeigt „- -“ an, wenn die eingestellte Zeit abgelaufen ist.

Hinweis: a) Berühren Sie einmal den Regler „-“ oder „+“ des Timers, um ihn um 1 Minute zu verringern oder zu erhöhen. b) Halten Sie den Regler „-“oder „+“ des Timers gedrückt, um ihn um 10 Minuten zu verringern oder zu erhöhen. c) Wenn die Einstellzeit 99 Minuten überschreitet, kehrt der Timer automatisch auf 0 Minuten zurück. a) Einstellen des Timers zum Ausschalten einer oder mehrerer Kochzonen13 Eine Kochzone einstellen Berühren Sie die Zone, die Sie einstellen möchten. Berühren Sie die Zeitsteuerung. Die Zeitanzeige zeigt „10“ an.

Stellen Sie die Zeit ein, indem Sie den Regler „-“ oder „+“ des Timers berühren.

Wenn Sie „-“ und „+“ zusammen berühren, wird der Timer abgebrochen und in der Minutenanzeige erscheint „--“.

Wenn die Zeit eingestellt ist, läuft sie sofort los. Auf der Anzeige erscheint die verbleibende Zeit und der Timer blinkt für 5 Sekunden. Nach Ablauf der Kochzeit wird die entsprechende Kochzone automatisch abgeschaltet.

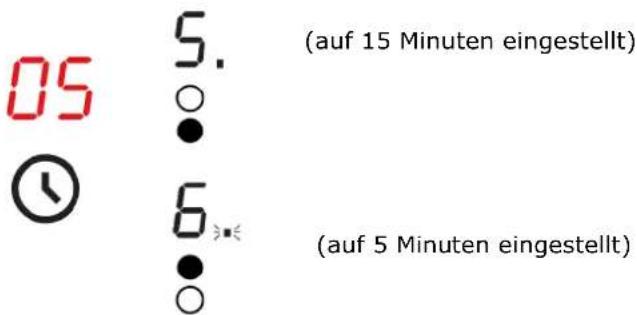

Einstellen des Timers zum Ausschalten von mehr als einer Kochzone a). Wenn mehr als eine Kochzone diese Funktion nutzt, zeigt der Timer die kürzeste Zeit an. (z. B. Zone 1: Einstellzeit von 5 Minuten, Zone 2: Einstellzeit von 15 Minuten, die Timeranzeige zeigt „5“.)14 HINWEIS: Der rote Punkt neben dem Leistungsregler blinkt.

(auf 15 Minuten eingestellt)

(auf 5 Minuten eingestellt)

b). Nach Ablauf des Timers schaltet sich die entsprechende Zone aus. Dann wird der neue Minuten- Timer angezeigt und der Punkt der entsprechenden Zone blinkt.

c). Nach Ablauf der Kochzeit wird die entsprechende Kochzone automatisch abgeschaltet.

Hinweis: a) Der rote Punkt neben dem Leistungsregler leuchtet auf und zeigt an, dass die Zone ausgewählt ist.

b) Wenn Sie nach dem Einstellen des Timers die Zeit noch einmal ändern möchten, müssen Sie mit Schritt 1 beginnen. c) Das Verfahren zum Einstellen von zwei Zonen ist das gleiche wie oben beschrieben.

3.3.5 Übertemperaturschutz

Ein Temperatursensor überwacht die Temperatur im Inneren des Cerankochfeldes. Wenn eine zu hohe Temperatur festgestellt wird, stoppt das Cerankochfeld automatisch den Betrieb.

3.3.6 Warnung vor Restwärme

Wenn das Kochfeld einige Zeit in Betrieb ist, entsteht Restwärme. Der Buchstabe „H“ erscheint, um Sie vor der Restwärme zu warnen.15

3.3.7 Standardarbeitszeiten

Eine weitere Sicherheitsfunktion des Kochfeldes ist die automatische Abschaltung. Dies geschieht, wenn Sie vergessen, eine Kochzone auszuschalten. Die standardmäßigen Abschaltzeiten sind in der folgenden Tabelle aufgeführt: Leistungsstufe

Standardarbeitszeit (in Stunden)

4. Hinweise zum Kochen

Seien Sie vorsichtig beim Braten, da sich Öl und Fett sehr schnell erwärmen, besonders wenn Sie PowerBoost-Modus verwenden. Bei extrem hohen Temperaturen entzünden sich Öle und Fette spontan, was eine ernste Brandgefahr darstellt.

• Wenn der Inhalt von Töpfen und Pfannen kocht, reduzieren Sie die Temperatureinstellung.

• Wenn Sie einen Deckel verwenden, verringert dies die Kochzeit und spart Energie, da der Deckel die Wärme zurückhält.

• Minimieren Sie die Menge an Flüssigkeit oder Fett, um die Kochzeit zu verkürzen.

• Beginnen Sie mit dem Kochen auf einer hohen Stufe und reduzieren Sie die Stufe, wenn die Lebensmittel ausreichend erwärmt sind.

4.1.1 Sieden, Kochen von Reis

• Simmern erfolgt unterhalb des Siedepunktes, bei etwa 85 ˚C, wenn nur gelegentlich Blasen an die Oberfläche der Kochflüssigkeit steigen. Mit dieser Methode können Sie köstliche Suppen und Eintöpfe kochen, denn die Aromen entwickeln sich dadurch langsam und ohne das Essen zu überkochen. Sie sollten auch Soßen auf Eibasis und eingedickte Mehlsaucen unter dem Siedepunkt kochen.

• Einige Aufgaben, einschließlich des Kochens von Reis nach der Absorptionsmethode, können eine etwas höhere Einstellung erfordern, damit die Lebensmittel in der empfohlenen Zeit gekocht werden können.

4.1.2 Steaks scharf anbraten

Zum Anbraten von saftigen, schmackhaften Steaks:

1. Lassen Sie das Fleisch vor dem Kochen ca. 20 Minuten bei Raumtemperatur stehen.

2. Erhitzen sie eine schwere Pfanne.

3. Bestreichen Sie beide Seiten des Steaks mit Öl. Geben Sie eine kleine Menge Öl in die heiße Pfanne

und anschließend das Fleisch.

4. Wenden Sie das Steak beim Braten nur einmal. Die genaue Bratzeit hängt von der Dicke des

Steaks und vom gewünschten Garpunkt ab. Die Zeiten können von ca. 2 - 8 Minuten pro Seite variieren. Drücken Sie auf das Steak, um abzuschätzen, wie durchgebraten es ist. Je fester es sich anfühlt, umso durchgebratener ist es.

5. Lassen Sie das Steak vor dem Servieren einige Minuten auf einem warmen Teller ruhen.16

4.1.3 Anbraten unter Rühren

1. Wählen Sie einen Ceranfeld-kompatiblen Wok mit flachem Boden oder eine große Bratpfanne.

2. Halten Sie alle Zutaten und Gerätschaften bereit. Das Anbraten unter Rühren sollte schnell

erfolgen. Wenn Sie große Mengen kochen, kochen Sie die Speisen in mehreren kleineren Portionen.

3. Heizen Sie die Pfanne kurz vor und geben Sie zwei Esslöffel Öl hinzu.

4. Braten Sie zuerst das Fleisch. Stellen Sie es anschließend beiseite und halten Sie es warm.

5. Braten Sie das Gemüse unter Rühren an. Wenn das Gemüse heiß, aber noch knackig ist,

stellen Sie die Kochzone auf eine niedrigere Stufe. Geben Sie das Fleisch in die Pfanne zurück und die Sauce hinzu.

6. Rühren Sie die Zutaten vorsichtig um, damit sie gut durchgewärmt werden.

7. Servieren Sie die Speisen sofort.

Die folgenden Einstellungen sind nur Richtwerte. Die genaue Einstellung hängt von mehreren Faktoren ab, darunter Ihr Kochgeschirr und die von Ihnen gekochte Menge an Zutaten. Experimentieren Sie mit dem Cerankochfeld, um die Einstellungen zu finden, die am besten zu Ihnen passen. Temperatureinstellungen Geeignet für

• vorsichtige Erwärmung von kleinen Mengen an Speisen

• Schmelzen von Schokolade, Butter und Lebensmitteln, die schnell anbrennen

• vorsichtiges Simmern

• Anbraten unter Rühren

• Suppe zum Kochen bringen

6. Pflege und Reinigung

Was? Wie? Wichtig! Alltägliche Verschmutzungen auf dem Glas (Fingerabdrücke, Spuren, Flecken von Lebensmitteln oder nicht-zuckerhaltige Verschmutzungen)

Stromversorgung des Kochfeldes aus.

Kochflächenreiniger auf, während das Glas noch warm (aber nicht heiß!) ist.

3. Wischen und trocknen Sie das

Glas mit einem sauberen Geschirr- oder Papiertuch ab.

Stromversorgung des Kochfeldes wieder ein.

• Wenn die Stromversorgung des Kochfeldes ausgeschaltet ist, wird die Information „Heiße Oberfläche“ nicht angezeigt, die Kochzone kann aber trotzdem noch heiß sein! Seien Sie äußerst vorsichtig.

• Stahlschwämme, einige Nylonscheuerschwämme und scheuernde Reinigungsmittel können das Glas zerkratzen. Lesen Sie immer das Etikett, um zu überprüfen, ob Ihr Reiniger oder Scheuerschwamm geeignet ist.

• Lassen Sie niemals Reinigungsrückstände auf der Kochfläche zurück: Das Glas kann dadurch fleckig werden. Fettbrände, geschmolzene Lebensmittel und zuckerhaltige Flüssigkeiten auf dem Glas Entfernen Sie diese sofort mit einem Pfannenwender, einem Spachtel oder einem Rasierklingenschaber, der für Kochflächen aus Glaskeramik geeignet ist. Vorsicht bei heißen Kochzonen:

Stromversorgung des Kochfeldes aus.

2. Halten Sie die Klinge oder das

Gerät in einem Winkel von 30° und kratzen Sie die Verschmutzung in einen kühlen Bereich des Kochfeldes.

Verschmutzung mit einem Geschirr- oder Papiertuch.

4. Führen Sie die Schritte 2 bis 4

für „Alltägliche Verschmutzungen auf dem Glas“ aus.

• Entfernen Sie Flecken von geschmolzenen und zuckerhaltigen Lebensmitteln so schnell wie möglich. Wenn sie auf dem Glas abkühlen, können sie schwer zu entfernen sein oder sogar die Glasoberfläche dauerhaft beschädigen.

• Schnittgefahr: Beim Einfahren der Sicherheitsabdeckung wird die rasiermesserscharfe Klinge des Kochflächenschabers freigelegt. Verwenden Sie Kochflächenschaber mit äußerster Sorgfalt und lagern Sie sie immer sicher und außerhalb der Reichweite von Kindern.18 Verschmutzungen auf den Touch- Bedienelementen

1. Schalten Sie die Strom-

versorgung des Kochfeldes aus.

2. Wischen Sie die Ver-

3. Wischen Sie die Touch-

Bedienelemente mit einem sauberen, feuchten Schwamm oder Tuch ab.

4. Wischen Sie die Fläche mit

einem Papiertuch vollständig trocken.

5. Schalten Sie die Stromver-

sorgung des Kochfeldes wieder ein.

• Das Kochfeld kann dabei piepen und sich selbst ausschalten. Auch die Touch-Bedienelemente funktionieren möglicherweise nicht, solange sich noch Flüssigkeit auf ihnen befindet.

Achten Sie darauf, dass Sie den Touch- Bereich trocken wischen, bevor Sie das Kochfeld wieder einschalten.

Problem Mögliche Ursachen Was zu tun ist Das Kochfeld kann nicht eingeschaltet werden. Kein Strom. Vergewissern Sie sich, dass das Cerankochfeld an das Stromnetz angeschlossen und eingeschaltet ist. Überprüfen Sie, ob es einen Stromausfall in Ihrem Haus oder Ihrer Umgebung gibt. Wenn Sie alles überprüft haben und das Problem weiterhin besteht, rufen Sie einen qualifizierten Techniker an.

Die Touch- Bedienelemente reagieren nicht. Die Touch-Bedienelemente sind gesperrt. Entsperren Sie die Bedienelemente. Siehe Abschnitt „Verwendung Ihres Cerankochfeldes“ für weitere Informationen.19 Die Touch- Bedienelemente sind schwierig zu bedienen. Es kann ein leichter Wasserfilm auf den Bedienelementen vorhanden sein oder Sie verwenden Ihre komplette Fingerspitze, wenn Sie die Bedienelemente berühren.

Vergewissern Sie sich, dass der Bereich der Touch-Bedienelemente trocken ist und dass Sie nur die äußerste Spitze Ihres Fingers zum Bedienen der Touch-Bedienelemente verwenden. Das Glas ist zerkratzt. Scharfkantiges Kochgeschirr.

Es wurden ungeeignete, scheuernde Topfreiniger oder Reinigungsmittel werden verwendet.

Verwenden Sie Kochgeschirr mit flachen und glatten Böden. Siehe „Die Wahl des richtigen Kochgeschirrs“. Siehe „Pflege und Reinigung“. Einige Pfannen erzeugen knisternde oder klickende Geräusche. Dies kann durch den Aufbau Ihres Kochgeschirrs verursacht werden (Schichten aus verschiedenen Metallen schwingen unterschiedlich).

Dies ist für diese Art von Kochgeschirr normal und deutet nicht auf einen Fehler hin.

8.1 Wahl des Einbauzubehörs

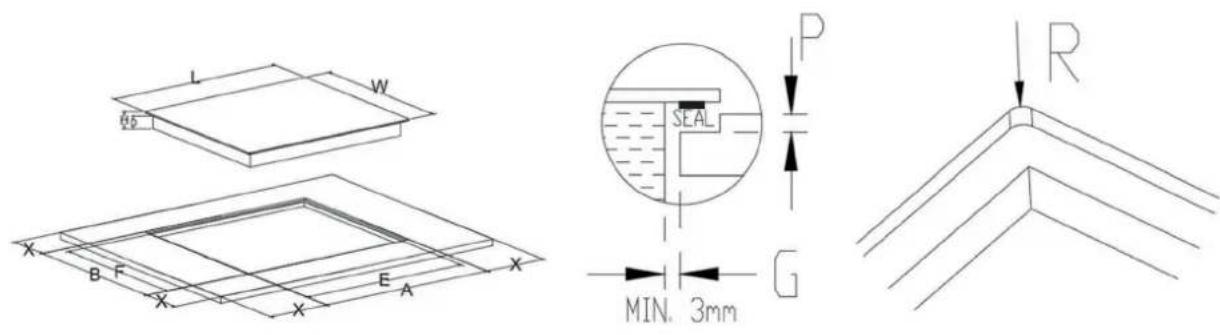

Schneiden Sie die Arbeitsfläche entsprechend den in der Zeichnung dargestellten Maßen aus. Zum Zwecke des Einbaus und der Verwendung ist rund um den Ausschnitt ein Zwischenraum von mindestens 50mm einzuhalten. Achten Sie darauf, dass die Dicke der Arbeitsfläche mindestens 30 mm beträgt. Zur Vermeidung eines Stromschlags und größerer Verformungen infolge der vom heißen Kochfeld ausgehenden Wärmeabstrahlung wählen Sie ausschließlich nichtleitendes und hitzebeständiges Arbeitsflächenmaterial (Holz und ähnliche faserige oder hygroskopische Werkstoffe dürfen nur in imprägnierter Form als Arbeitsflächenmaterial verwendet werden). Wie nachfolgend dargestellt:

Hinweis: Der Sicherheitsabstand zwischen den Seiten des Kochfelds und den Innenseiten der Arbeitsplatte sollte mindestens 3 mm betragen.20

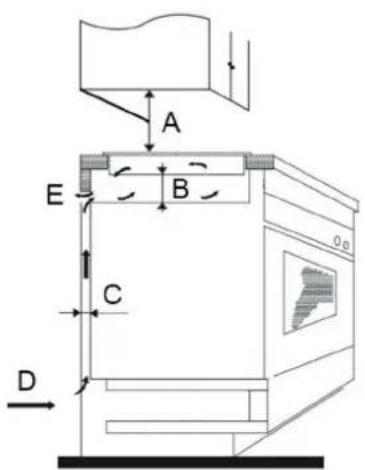

7mm Achten Sie unter allen Umständen darauf, dass das Cerankochfeld jederzeit gut belüftet ist und Luftein- und -auslass nicht versperrt sind. Vergewissern Sie sich, dass das Cerankochfeld sich in einem störungsfreien Betriebszustand befindet. Wie nachfolgend dargestellt:

Hinweis: Zwischen dem Gerät und einer oberhalbangebrachten Dunstabzugshaube muss der vom Haubenhersteller angebende Sicherheitsabstand eingehalten werden. Bitte beachten Sie die Hinweise des Haubenherstellers.

mit dem Haubenhersteller prüfen mind. 50 mind. 20 Lufteinlass 550 x 30mm21

WARNUNG: für ausreichende Lüftung sorgen Achten Sie darauf, dass das Cerankochfeld jederzeit gut belüftet ist und Luftein- und -auslass nicht versperrt sind. Um eine versehentliche Berührung mit dem heißen Boden des Kochfelds oder einen unerwarteten Stromschlag bei der Nutzung zu vermeiden, ist es erforderlich, in mindestens 10 mm Abstand zum Boden des Kochfelds einen Einsatz via Schrauben zu befestigen.

Über die Außenseite des Kochfelds sind Lüftungsöffnungen verteilt. Diese dürfen nach dem Einsetzen des Kochfelds KEINESFALLS von der Arbeitsplatte versperrt werden.

Beachten Sie, dass der zum Verbinden von Holz oder Kunststoff in Ihrem Möbel verwendete Klebstoff Temperaturen von mindestens 150 °C standhalten muss, da sonst die Gefahr besteht, dass sich die Schichten voneinander lösen.

Die Rückwand muss daher ebenso wie die angrenzenden und umgebenden Oberflächen Temperaturen von 90 °C widerstehen.

8.2 Vor dem Positionieren der Befestigungswinkel

Legen Sie die Einheit auf eine stabile, gerade Oberfläche (nutzen Sie die Verpackung). Üben Sie keine Gewalt auf die aus dem Kochfeld herausragenden Bedienelemente aus. Befestigen Sie das Kochfeld auf der Arbeitsfläche, indem Sie nach dem Einbau vier Winkel am Boden22 des Kochfelds festschrauben (vgl. Abbildung). Bei der Positionierung der Befestigungswinkel sind die unterschiedlichen Dicken der Arbeitsfläche zu berücksichtigen. Unter keinen Umständen darf der Befestigungswinkel nach dem Einbau die Innenseiten der Arbeitsplatte berühren (vgl. Abbildung).

8.3 Vorsichtsmaßnahmen

1. Die Installation des Cerankochfeldes muss von qualifiziertem Personal oder Technikern

durchgeführt werden. Wir können Ihnen Fachleute vermitteln. Bitte führen Sie diese Arbeiten niemals selbst durch.

2. Das Cerankochfeld darf nicht neben Kühlgeräten, Geschirrspülern und Rotationstrocknern

3. Das Cerankochfeld ist so zu installieren, dass eine gute Wärmeabstrahlung und damit seine

Zuverlässigkeit gewährleistet ist.

4. Die Wand und die Heizzone über der Arbeitsfläche müssen der Hitze standhalten.

5. Um Beschädigungen zu vermeiden, müssen die Sandwichschicht und der Klebstoff

hitzebeständig sein.

6. Es darf kein Dampfreiniger verwendet werden.

7. Dieses Cerankochfeld darf nur an ein Netzteil mit einer Impedanz von 0,427 Ohm angeschlossen

werden. Wenden Sie sich ggf. an Ihren Versorger, um weitere Informationen zur Impedanz zu erhalten.23

8.4 Anschluss des Kochfeldes an das Stromnetz

Der Anschluss der Stromversorgung sollte gemäß der entsprechenden Norm oder einem einpoligen Trennschalter erfolgen. Die Anschlussart ist nachfolgend dargestellt.

1. Wenn das Kabel beschädigt ist oder ersetzt werden muss, sollte dies von einem Kundendienst-

techniker mit den richtigen Werkzeugen durchgeführt werden, um Unfälle zu vermeiden.

2. Wird das Gerät direkt an das Stromnetz angeschlossen, muss ein omnipolarer Trennschalter mit

einem Mindestabstand von 3 mm zwischen den Kontakten installiert werden.

3. Der Techniker muss gewährleisten, dass der richtige elektrische Anschluss erfolgt ist und die

Sicherheitsvorschriften eingehalten werden.

4. Das Kabel darf nicht gebogen oder zusammengedrückt werden.

5. Das Kabel muss regelmäßig überprüft und darf nur von einer qualifizierten Person ausge-

Die Unterseite und das Netzkabel des Kochfeldes sind nach der Installation nicht zugänglich.

ENTSORGUNG: Das Gerät darf nicht über den Hausmüll entsorgt werden, sondern ist einer gesonderten Aufbereitung zuzuführen.

Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EG für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Wenn Sie dafür sorgen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche Schäden für die Umwelt und die menschliche Gesundheit zu vermeiden, die entstehen könnten, wenn es falsch entsorgt würde.

Das Symbol auf dem Produkt zeigt an, dass es nicht wie normaler Hausmüll behandelt werden darf. Es sollte zu einer Sammelstelle zum Recycling von Elektro- und Elektronikgeräten gebracht werden. Dieses Gerät erfordert eine fachgerechte Entsorgung. Für weitere Informationen zur Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts wenden Sie sich bitte an Ihre Gemeinde, Ihren Hausmüllentsorger oder das Geschäft, in dem Sie es gekauft haben. Für weitere Informationen über die Behandlung, Rückgewinnung und das Recycling dieses Produkts wenden Sie sich bitte an Ihre Gemeinde, Ihren Hausmüllentsorger oder das Geschäft, in dem Sie das Produkt gekauft haben.24

2. Produktintroduktion

2.4 Funktionsprincip

www.blaupunkt-einbaugeraete.com Luxemburg service.LU@blaupunkt-einbaugeraete.com Schweiz service.CH@blaupunkt-einbaugeraete.com Italien service.IT@blaupunkt-einbaugeraete.com Spanien service.ES@blaupunkt-einbaugeraete.com Kroatien service.HR@blaupunkt-einbaugeraete.com Slowenien service.SI@blaupunkt-einbaugeraete.com Großbritannien service.GB@blaupunkt-einbaugeraete.com
