RoninS Focus Wheel - Controller DJI - Gratis gebruiksaanwijzing en handleiding

Producttype	Focusregelaar
Merk	DJI
Model	RoninS Focus Wheel
Compatibiliteit	DJI Ronin-S
Belangrijkste functies	Focusregeling, A/B-punten kalibratie, omkering rotatierichting, CAN/S-BUS aansluiting
Voeding	Via de 8-pins connector van de Ronin-S
Gewicht	Ongeveer 100 g
Afmetingen (diameter x dikte)	70 mm x 28 mm
Materiaal	ABS-kunststof
LED-indicator	Meerkleurige status-LED (rood, geel, groen) met verschillende knipperingen
Aansluitingen	CAN-poort (voor draadloze ontvanger), 8-pins connector
Knoppen	Multifunctionele knop (klik, dubbelklik, ingedrukt houden), CAN/S-BUS schakelaar
Beoogd gebruik	Precieze scherpstelregeling tijdens het filmen met de Ronin-S
Onderhoud en reiniging	Reinigen met een zachte droge doek. Vermijd vloeistoffen.
Veiligheid	Volg de instructies in de handleiding. Alleen gebruiken met compatibele DJI-accessoires.
Firmware-update	Via de DJI Assistant-app of de DJI-website
Onderdelen en repareerbaarheid	Niet gespecificeerd door de fabrikant. Neem contact op met de DJI-klantenservice.
Algemene informatie	Maakt handmatige scherpstelregeling mogelijk. Vereist koppeling met de Ronin-S.

Veelgestelde vragen - RoninS Focus Wheel DJI

Hoe installeer ik de RoninS Focus Wheel op de Ronin-S?

Bevestig het wiel aan de handgreep van de Ronin-S met de meegeleverde montageschroef. Sluit de 8-pins connector aan op de overeenkomstige poort van de Ronin-S. Zorg ervoor dat het wiel stevig is bevestigd en dat de CAN/S-BUS schakelaar is ingesteld volgens uw ontvanger.

Wat betekent de LED die dubbel rood knippert?

Een dubbel rood knipperen geeft aan dat de module een firmware-update nodig heeft. Sluit de Focus Wheel aan op een computer via de CAN-poort en gebruik de DJI Assistant-app om de update uit te voeren.

Hoe voer ik de kalibratie van punten A en B uit?

Druk eenmaal op de multifunctionele knop om punt A in te stellen, draai vervolgens het wiel naar de gewenste positie voor punt B en druk opnieuw. Dubbelklik voor automatische kalibratie van de slag wanneer een externe focusmotor is aangesloten.

Hoe keer ik de rotatierichting van het wiel om?

Houd de multifunctionele knop 3 seconden ingedrukt. De bedieningsrichting wordt omgekeerd. Een knipperend groen lampje bevestigt de wijziging.

Wat is het verschil tussen CAN- en S-Bus-modus?

De CAN-modus wordt gebruikt voor aansluiting op de DJI Pro Wireless Receiver. De S-Bus-modus is bedoeld voor aansluiting op een radiobesturingssysteem van derden, zoals Futaba. Selecteer de juiste stand op de schakelaar.

Kan ik de Focus Wheel gebruiken met andere gimbals dan de Ronin-S?

Nee, de Focus Wheel is uitsluitend ontworpen voor de DJI Ronin-S. Het vereist de specifieke aansluitingen en voeding die door deze gimbal worden geleverd.

Hoe werk ik de firmware van de Focus Wheel bij?

Download de DJI Assistant-app op uw computer. Sluit de Focus Wheel aan via de CAN-poort met de juiste kabel. Start de app en volg de instructies om de firmware bij te werken.

Wat moet ik doen als het wiel niet meer reageert?

Controleer eerst de aansluiting van de 8-pins connector op de Ronin-S. Zorg ervoor dat de Ronin-S is ingeschakeld. Als het probleem aanhoudt, reset het wiel dan door de multifunctionele knop 10 seconden ingedrukt te houden.

Is de Focus Wheel compatibel met Futaba-ontvangers?

Ja, door de schakelaar op de S-Bus-stand te zetten, kunt u de Focus Wheel aansluiten op een Futaba-ontvanger of een ander S-Bus-compatibel systeem.

Hoe sluit ik een externe focusmotor aan?

Sluit de externe motor aan op de CAN-poort van de Focus Wheel. Stel de schakelaar indien nodig in op CAN. Dubbelklik op de multifunctionele knop om de slagkalibratie te starten. Een knipperend geel lampje geeft aan dat de kalibratie bezig is.

GEBRUIKSAANWIJZING RoninS Focus Wheel DJI

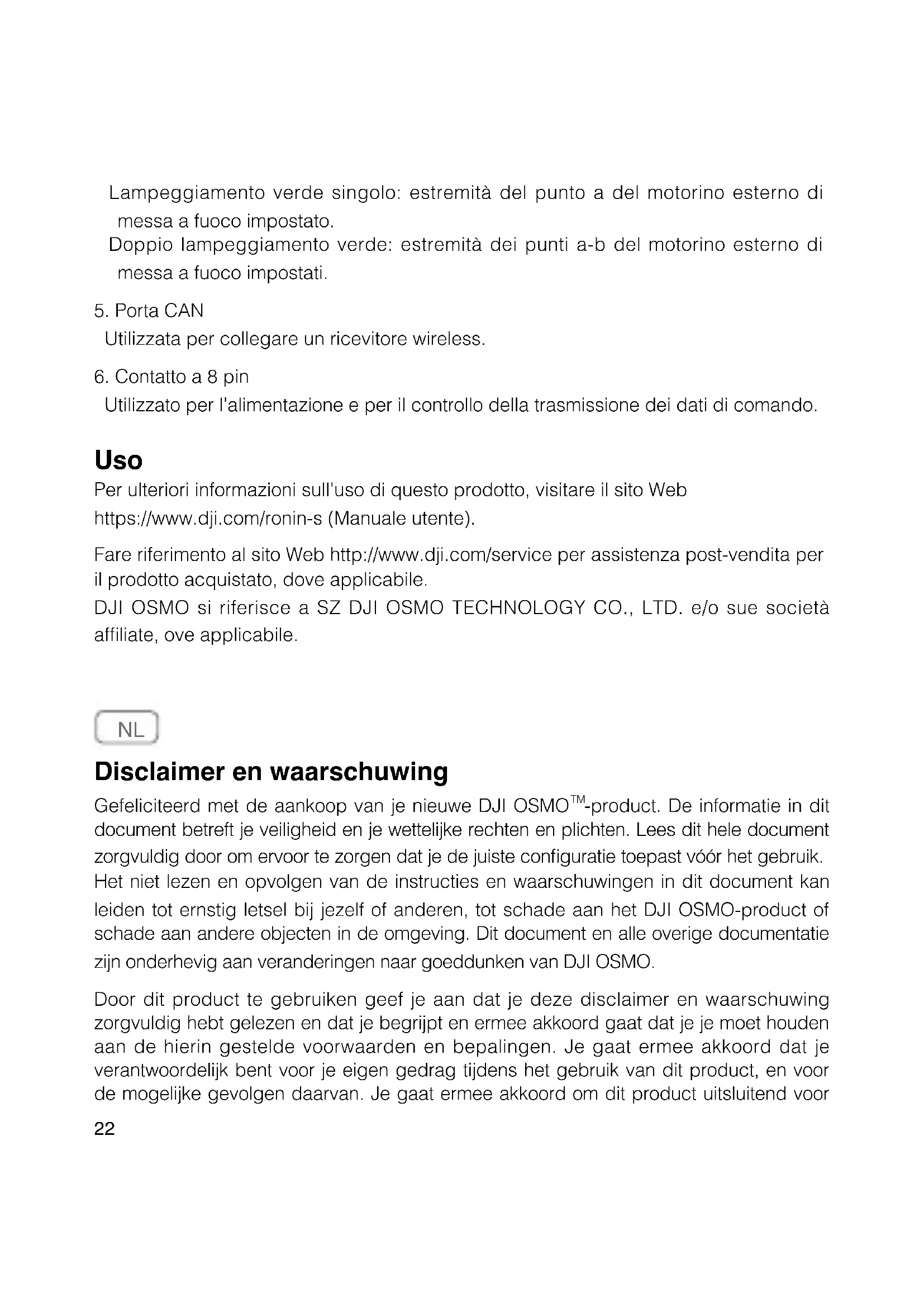

Disclaimer en waarschuwing

Gefeliciteerd met de aankoop van je nieuwe DJI OSMO™-product. De informatie in dit document betreft je veiligheid en je wettelijke rechten en plichten. Lees dit hele document zorgvuldig door om ervoor te zorgen dat je de juiste configuratie toepast vóór het gebruik. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij jezelf of anderen, tot schade aan het DJI OSMO-product of schade aan andere objecten in de omgeving. Dit document en alle overige documentatie zijn onderhevig aan veranderingen naar goeddunken van DJI OSMO.

Door dit product te gebruiken geef je aan dat je deze disclaimer en waarschuwing zorgvuldig hebt gelezen en dat je begrijpt en ermee akkoord gaat dat je je houdt aan de hierin gestelde voorwaarden en bepalingen. Je gaat ermee akkoord dat je verantwoordelijk bent voor je eigen gedrag tijdens het gebruik van dit product, en voor de mogelijke gevolgen daarvan. Je gaat ermee akkoord om dit product uitsluitend voor

gepaste doeleinden te gebruiken en in overeenstemming met alle toepasselijke wetten, regels en voorschriften, en alle voorwaarden, voorzorgsmaatregelen, gewoonten, beleidsregels en richtlijnen die DJI OSMO heeft opgesteld en beschikbaar heeft gesteld.

DJI OSMO aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortkomt uit het gebruik van dit product. De gebruiker neemt veilig en legaal gebruik in acht, inclusief, maar niet beperkt tot wat in dit document uiteen is gezet.

Desalniettemin worden je wettelijke rechten conform de toepasselijke nationale wetgeving niet door deze disclaimer beperkt.

OSMO is een handelsmerk van SZ DJI OSMO TECHNOLOGY CO., LTD. (afgekort als "DJI OSMO") en haar dochterondernemingen. Namen van producten, merken, enz. in dit document zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaren. Het copyright voor dit product en dit document rust bij DJI OSMO met alle rechten voorbehouden. Geen enkel onderdeel van dit product of document mag worden gereproduceerd in welke vorm dan ook zonder voorafgaande schriftelijke toestemming van DJI OSMO.

Inleiding

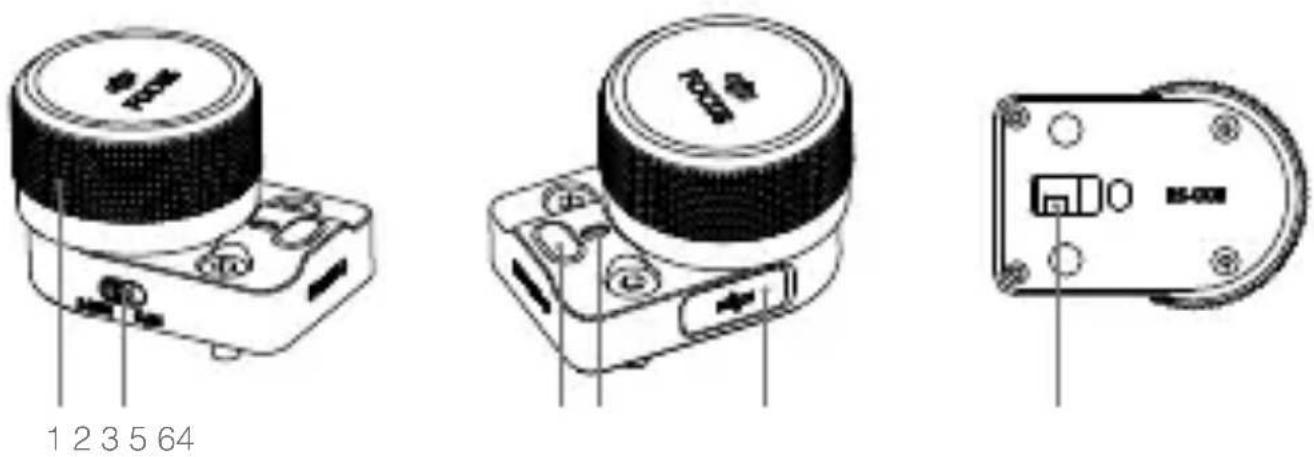

Bevestig het scherpstelwiel van de RONIN™-S op de greep van de Ronin-S om de scherpstelfunctie van de camera te bedienen.

1. Scherpstelwiel

Draai om de scherpstelfunctie van de camera te bedienen.

1. CAN/S-BUS-schakelaar

Schakel naar de bijbehorende aangesloten ontvanger.

CAN: schakel naar de CAN-positie wanneer er verbinding is met de draadloze ontvanger van de DJI Pro.

S-BUS: schakel naar de S-BUS-stand wanneer er verbinding is met een afstandsbedieningssysteem van een andere aanbieder (bijv. Futaba).

3. Multifunctionele knop

Eenmaal klikken: a-b-punt-kalibratie.

Tweemaal klikken: bij tweemaal klikken wordt een richtingskalibratie uitgevoerd wanneer er verbinding is met een externe scherpstelmotor.

Houd de knop ingedrukt om de bedieningsrichting om te draaien.

4. Statusindicator

Toont de huidige bedrijfsstatus van het scherpstelwiel.

Tweemaal rood knipperend: de module vereist een firmware-update.

Eenmaal rood knipperend: losgekoppeld.

Ononderbroken geel: externe scherpstelmotor herkend zonder richtingskalibratie.

Eenmaal geel knipperend: richting externe scherpstelmotor wordt gekalibreerd.

Ononderbroken groen: aangesloten op een camera die elektronisch geregelde scherpstelling ondersteunt, of aangesloten op een externe scherpstelmotor met uitgevoerde richtingskalibratie.

Eenmaal groen knipperend: a-punt-einde van externe scherpstelmotor is ingesteld.

Tweemaal groen knipperend: a-b-punten van externe scherpstelmotor zijn ingesteld.

5. CAN-poort

Wordt gebruikt voor de aansluiting van een draadloze ontvanger.

6. 8-polig contact

Wordt gebruikt voor voeding en besturingsgegevens van de transmissiereregeling.

Gebruik

Ga naar https://www.dji.com/ronin-s (gebruikershandleiding) voor meer informatie over het gebruik van dit product.

Raadpleeg indien van toepassing http://www.dji.com/service voor after-sales-service voor uw product.

DJI OSMO staat voor SZ DJI OSMO TECHNOLOGY CO., LTD. en/of haar dochterondernemingen, indien van toepassing.

EU-verklaring van overeenstemming: SZ DJ Osmo Technology Co., Ltd. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/30/EU.

De EU-verklaring van overeenstemming is online beschikbaar op www.dji.com/eurocompliance

Contactadres EU: DJI GmbH, Industriestrasse. 12, 97618, Niederlauer, Germany
