Tipo de producto	Controlador de enfoque
Marca	DJI
Modelo	RoninS Focus Wheel
Compatibilidad	DJI Ronin-S
Funciones principales	Control de enfoque, calibración de puntos A/B, inversión del sentido de rotación, conexión CAN/S-BUS
Alimentación	A través del conector de 8 pines del Ronin-S
Peso	Aproximadamente 100 g
Dimensiones (diámetro x grosor)	70 mm x 28 mm
Material	Plástico ABS
Indicador LED	Indicador de estado multicolor (rojo, amarillo, verde) con diferentes parpadeos
Conexiones	Puerto CAN (para receptor inalámbrico), conector de 8 pines
Botones	Botón multifunción (clic, doble clic, mantener), interruptor CAN/S-BUS
Uso previsto	Control preciso del enfoque durante la grabación con el Ronin-S
Mantenimiento y limpieza	Limpie con un paño suave y seco. Evite los líquidos.
Seguridad	Respete las instrucciones del manual. Utilice únicamente con accesorios DJI compatibles.
Actualización del firmware	A través de la aplicación DJI Assistant o el sitio web de DJI
Piezas de repuesto y reparabilidad	No especificado por el fabricante. Contacte al servicio postventa de DJI.
Información general	Permite un control manual del enfoque. Requiere una conexión con el Ronin-S.

Preguntas frecuentes - RoninS Focus Wheel DJI

¿Cómo instalar la RoninS Focus Wheel en el Ronin-S?

Fije la rueda en el mango del Ronin-S con el tornillo de montaje incluido. Conecte el conector de 8 pines al puerto correspondiente del Ronin-S. Asegúrese de que la rueda esté bien fijada y que el interruptor CAN/S-BUS esté ajustado según su receptor.

¿Qué significa el indicador LED que parpadea en rojo doble?

Un parpadeo rojo doble indica que el módulo necesita una actualización del firmware. Conecte la Focus Wheel a un ordenador a través del puerto CAN y use la aplicación DJI Assistant para realizar la actualización.

¿Cómo realizar la calibración de los puntos A y B?

Presione una vez el botón multifunción para definir el punto A, luego gire la rueda hasta la posición deseada para el punto B y presione de nuevo. Un doble clic permite una calibración automática del recorrido cuando se conecta un motor de enfoque externo.

¿Cómo invertir el sentido de rotación de la rueda?

Mantenga presionado el botón multifunción durante 3 segundos. El sentido de control se invertirá. Un indicador verde parpadeante confirma el cambio.

¿Cuál es la diferencia entre los modos CAN y S-Bus?

El modo CAN se usa para una conexión al DJI Pro Wireless Receiver. El modo S-Bus está destinado a una conexión a un sistema de radiocontrol de terceros como Futaba. Seleccione la posición adecuada en el interruptor.

¿Puedo usar la Focus Wheel con otros gimbals que no sean el Ronin-S?

No, la Focus Wheel está diseñada exclusivamente para el DJI Ronin-S. Requiere las conexiones específicas y la alimentación proporcionadas por este gimbal.

¿Cómo actualizar el firmware de la Focus Wheel?

Descargue la aplicación DJI Assistant en su ordenador. Conecte la Focus Wheel a través del puerto CAN con el cable adecuado. Inicie la aplicación y siga las instrucciones para actualizar el firmware.

¿Qué hacer si la rueda no responde?

Primero verifique la conexión del conector de 8 pines al Ronin-S. Asegúrese de que el Ronin-S esté encendido. Si el problema persiste, reinicie la rueda manteniendo presionado el botón multifunción durante 10 segundos.

¿La Focus Wheel es compatible con los receptores Futaba?

Sí, ajustando el interruptor en la posición S-Bus, puede conectar la Focus Wheel a un receptor Futaba o cualquier otro sistema compatible con S-Bus.

¿Cómo conectar un motor de enfoque externo?

Conecte el motor externo al puerto CAN de la Focus Wheel. Ajuste el interruptor a CAN si es necesario. Haga doble clic en el botón multifunción para iniciar la calibración del recorrido. El indicador amarillo parpadeante indica que la calibración está en curso.

MANUAL DE USUARIO RoninS Focus Wheel DJI

Información del producto

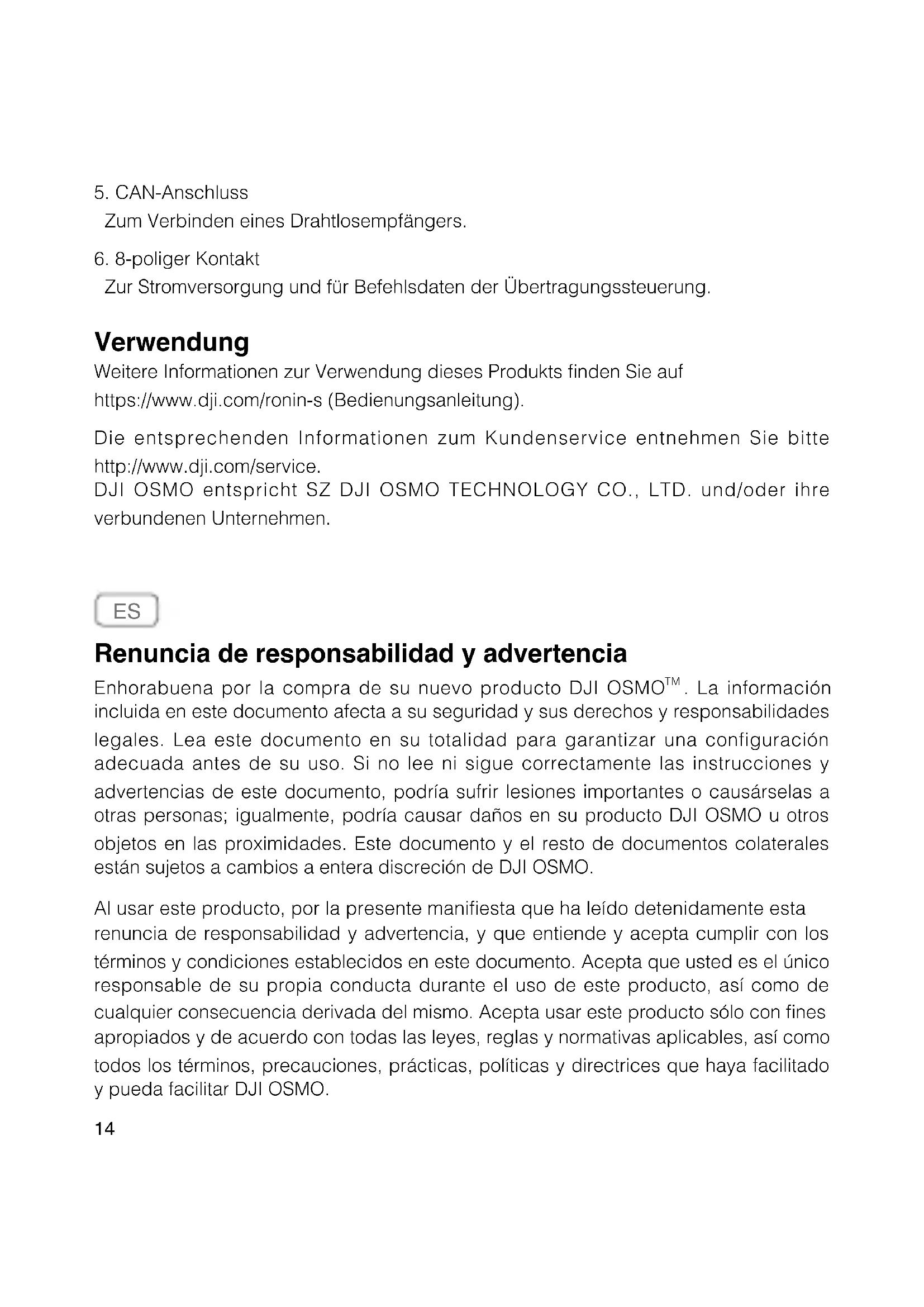

Renuncia de responsabilidad y advertencia

Enhorabuena por la compra de su nuevo producto DJI OSMO™. La información incluida en este documento afecta a su seguridad y a sus derechos y responsabilidades legales. Lea este documento en su totalidad para garantizar una configuración adecuada antes de su uso. Si no lee ni sigue correctamente las instrucciones y advertencias de este documento, podría sufrir lesiones importantes o causárselas a otras personas; igualmente, podría causar daños en su producto DJI OSMO u otros objetos en las proximidades. Este documento y el resto de documentos colaterales están sujetos a cambios a entera discreción de DJI OSMO.

Al usar este producto, por la presente manifiesta que ha leído detenidamente esta renuncia de responsabilidad y advertencia, y que entiende y acepta cumplir con los términos y condiciones existentes en este documento. Acepta que usted es el único responsable de su propia conducta durante el uso de este producto, así como de cualquier consecuencia derivada del mismo. Acepta usar este producto solo con fines apropiados y de acuerdo con todas las leyes, reglas y normativas aplicables, así como todos los términos, precauciones, prácticas, políticas y directrices que haya facilitado y pueda facilitar DJI OSMO.

Sin perjuicio de lo anterior, esta renuncia de responsabilidad no afecta a sus derechos de conformidad con la legislación nacional vigente.

OSMO es una marca comercial de SZ DJI OSMO TECHNOLOGY CO., LTD. (abreviado como "DJI OSMO") y sus empresas filiales. Los nombres de productos, marcas, etc., que aparecen en este documento son marcas comerciales o marcas comerciales registradas de sus respectivas empresas propietarias. Este producto y el documento están protegidos por los derechos de autor de DJI OSMO con todos los derechos reservados. No se permite la reproducción total ni parcial de este documento o producto en forma alguna sin el consentimiento previo por escrito o la autorización de DJI OSMO.

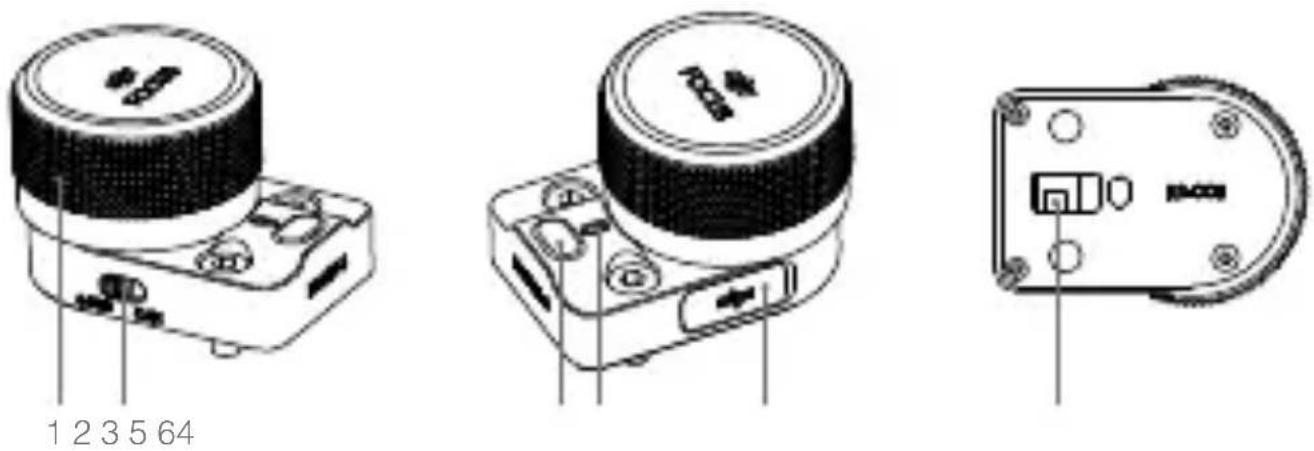

Introducción

Monte la rueda Focus para el RONIN™-S en la empuñadura del Ronin-S para controlar el enfoque de la cámara.

1. Rueda Focus

Gírela para controlar el enfoque de la cámara.

1. Interruptor CAN/S-BUS

Utilícelo para conectarlo al receptor conectado correspondiente.

CAN: utilice la posición CAN para conectarse al receptor inalámbrico DJI Pro.

S-BUS: utilice la posición S-BUS para conectarse a un sistema de control remoto de otro fabricante (por ejemplo, Futaba).

1. Botón multifunción

Un solo clic: calibración entre puntos a-b.

Doble clic: se realizará una calibración del punto máximo y mínimo al conectarse a un motor de enfoque externo.

Clic y mantener pulsado: invierte la dirección de control.

1. Indicador de estado

Muestra el estado de funcionamiento actual de la rueda Focus.

Dos luces rojas que parpadean: el módulo requiere una actualización de firmware.

Una sola luz roja que parpadea: accesorio desconectado.

Luz amarilla fija: motor de enfoque externo detectado sin calibración del punto máximo y mínimo.

Una sola luz amarilla que parpadea: se está realizando la calibración del punto máximo y mínimo del motor de enfoque externo.

Luz verde fija: se ha conectado a una cámara compatible con el control electrónico del enfoque o a un motor de enfoque externo en el que se ha completado la calibración del punto máximo y mínimo.

Una sola luz verde que parpadea: se ha establecido el extremo del punto a del motor de enfoque externo.

Dos luces verdes que parpadean: se han establecido los extremos de los puntos a y b del motor de enfoque externo.

1. Puerto CAN

Se utiliza para conectar un receptor inalámbrico.

1. Contacto de 8 pines

Se utiliza para suministrar alimentación y transmitir órdenes.

Uso

Visite https://www.dji.com/ronin-s (manual del usuario) para obtener más información sobre el uso de este producto.

Visite http://www.dji.com/service para recibir servicios posventa para su producto según corresponda.

Por DJI OSMO se entiende SZ DJI OSMO TECHNOLOGY CO., LTD. o sus filiales, según corresponda.

FR

Declaración de cumplimiento UE: SZ DJI Osmo Technology Co., Ltd. por la presente declara que este dispositivo cumple los requisitos básicos y el resto de provisiones relevantes de la Directiva 2014/30/EU.

Hay disponible en línea una copia de la Declaración de conformidad UE en www.dji.com/euro-compliance

Dirección de contacto de la UE: DJI GmbH, Industriestrasse. 12, 97618, Niederlauer, Germany
