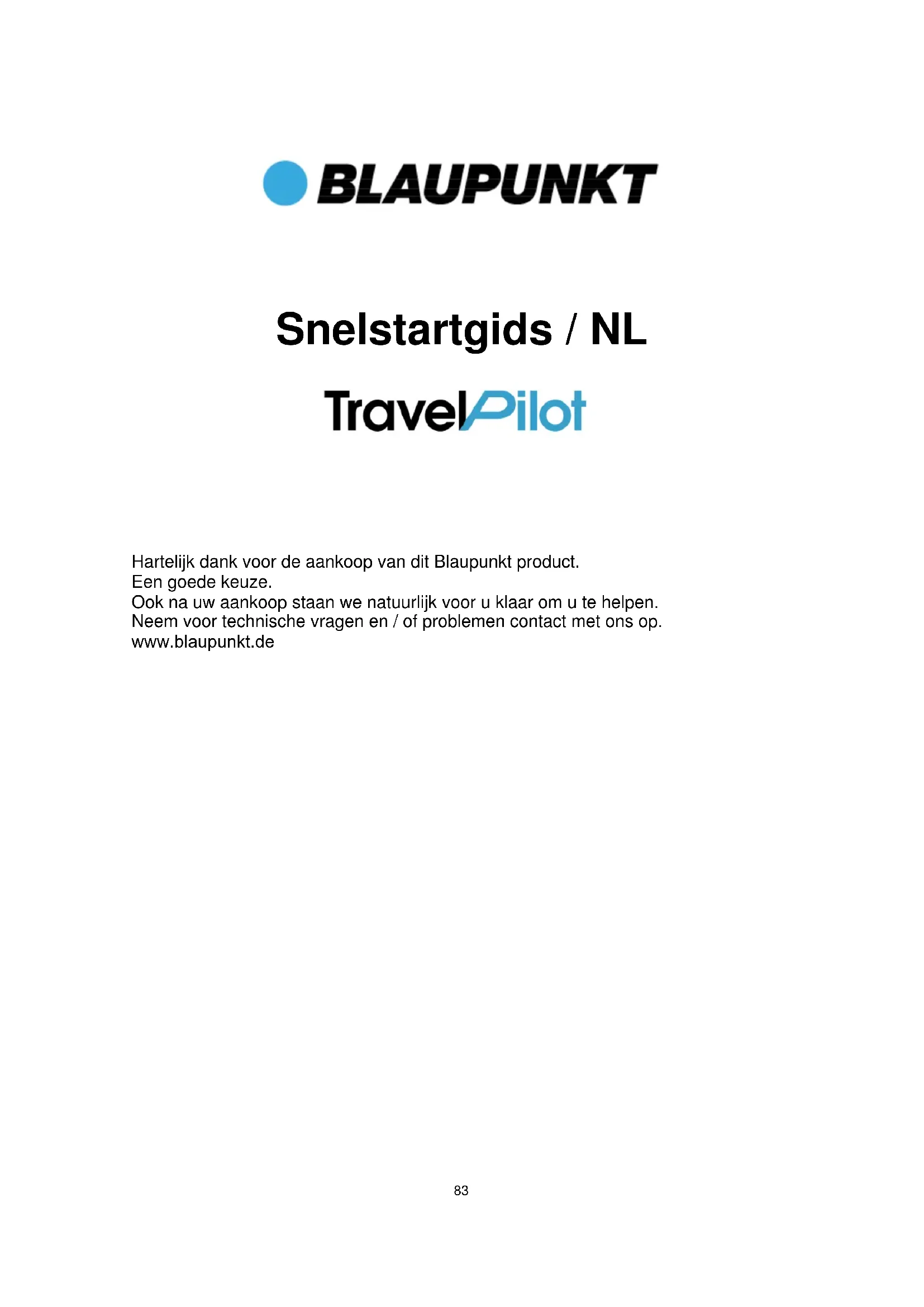

GEBRUIKSAANWIJZING TravelPilot 74² BLAUPUNKT

Hartelijk dank voor de aankoop van dit Blaupunkt product.

Een goede keuze.

Ook na uw aankoop staan we natuurlijk voor u klaar om u te helpen.

Neem voor technische vragen en / of problemen contact met ons op.

www.blaupunkt.de

Beste klant,

Hartelijk dank dat u gekozen heeft voor een navigatiesysteem van Blaupunkt.

• Blaupunkt behoudt zich het recht voor op de eindinterpretatie van deze handleiding.
  Het product kan zonder voorafgaande kennisgeving worden gewijzigd. Onze excuses voor het ongemak.
• Maak een reservekopie van de gegevens en informatie in het GPS-navigatieapparaat. Blaupunkt is niet aansprakelijk voor verliezen als gevolg van materiële schade.
• Hoewel de handleiding is gecontroleerd, kan deze toch fouten bevatten. Mocht u een fout tegenkomen, neem dan contact op met de klantenservice van Blaupunkt.
• Lees de instructies in deze handleiding door en gebruik uitsluitend accessoires van Blaupunkt om beschadiging te voorkomen. Door het niet opvolgen van deze instructies komt de garantie te vervallen en kan persoonlijk letsel optreden. Hiervoor kan Baros GmbH niet aansprakelijk worden gehouden.
• Vanwege ontwikkelingen in het wegennet kunnen navigatiegegevens op basis van elektronische kaarten inconsistent zijn met actuele verkeerstekens. Volg verkeersregels en -tekens op en pas uw rijgedrag aan aan de condities van en situaties op de weg.
• Het bedienen van het GPS-navigatieapparaat tijdens het rijden kan tot ernstige ongevallen leiden. Baros GmbH is niet aansprakelijk voor ongevallen en schade als gevolg van onjuist gebruik.
• Bezoek onze website www.blaupunkt.de

Het uiterlijk van uw navigatiesysteem kan licht afwijken van de afbeeldingen in deze handleiding.

Indien uw navigatiesysteem is uitgerust met een TCM-ontvanger voor de ontvangst van verkeersinformatie, bevindt zich de antenne in de kabel van de auto-oplader. Voor een juiste ontvangst van de verkeersinformatie dient de auto-oplader te zijn aangesloten op de USB-poort van het navigatiesysteem!

Gebruik uitsluitend een stompe stylus of uw vingertop voor het bedienen van uw apparaat. Er kunnen gemakkelijk krassen op het schermoppervlak ontstaan. Vermijd het gebruik van scherpe voorwerpen of lange vingernagels.

Bedien het product voor uw eigen veiligheid niet tijdens het rijden!

Wees voorzichtig met het gebruik van dit product. Het product is slechts bedoeld als navigatiehulp. Het is niet bedoeld voor het nauwkeurig meten van richting, afstand, plaats of topografie.

De berekende route dient slechts als referentie. De bestuurder is verantwoordelijk voor het opvolgen van verkeerstekens en plaatselijke verkeersregels.

Laat uw apparaat bij het verlaten van de auto niet in direct zonlicht achter.

Oververhitting van de accu kan leiden tot storingen en/of gevaar.

Het GPS-systeem wordt beheerd door de Amerikaanse overheid, die als enige verantwoordelijk is voor de prestaties van het systeem. Elke wijziging aan het GPS-systeem kan van invloed zijn op de nauwkeurigheid van alle GPS-apparaten.

Signalen van GPS-satellieten worden tegengehouden door vaste materialen (behalve glas). Navigatie met GPS is in tunnels of binnen gebouwen dan ook niet mogelijk.

Er zijn minimaal 4 signalen van GPS-satellieten nodig om de huidige GPS-positie te kunnen bepalen. De signaalontvangst kan worden belemmerd door situaties als slecht weer of obstakels (bijv. bomen of hoge gebouwen).

Andere draadloze apparatuur in het voertuig kan interferentie veroorzaken met de ontvangst van satellietsignalen, waardoor de ontvangst instabiel wordt.

Voor gebruik in de auto is een houder nodig. Bevestig het apparaat op een geschikte plaats, zonder het zicht van de bestuurder of het uitklappen van airbags te hinderen.

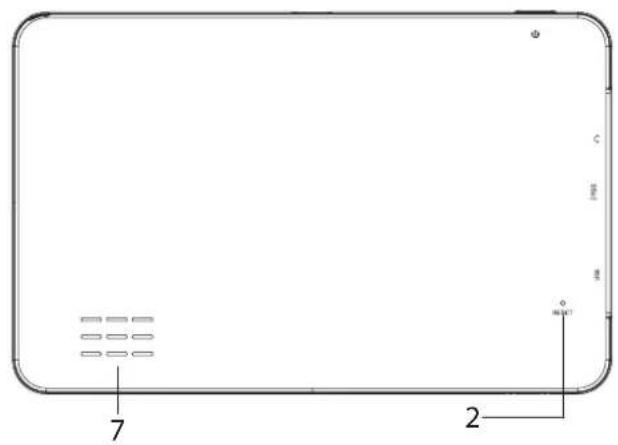

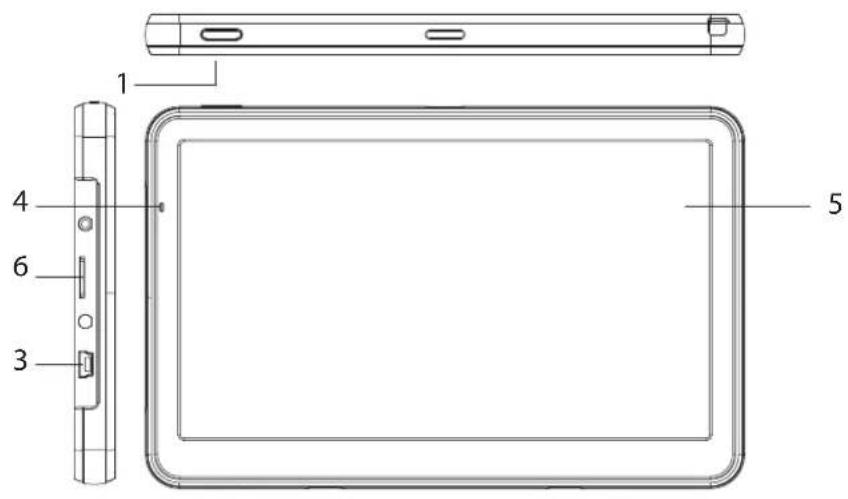

Onderdelen

1 4 6 3 5

NR Onderdeel Be
schrijving

1	Aan-/uitknop	Het apparaat in- of uitschakelen of de slaapstand activeren
2	Resetknop Het systeem opnieuw opstarten
3	SSB-poort	Data-uitwisseling via mini- SSB-kabel . Download het GnS-apparaat
4	Indicatorlampje In het opladen van mode, dit licht is rood. Het brandt groen wanneer deze volledig is opgeladen
5	Display	De kaart weergeven en controles
6	Micro-SD Slot	Card Slot: voor optionele uitbreidingen
7	suidspreker

TravelPilot 74 ^2 bovendien met AV-IN voor optionele achteruitrijcamera

Van start gaan

Bietovig Káros Magyar Nederlands Norsk Delphi Terug Klaar

vzuwelijk Bari v41509 Magyar vzuwelijk Andros v62508 Nederlands vzuwelijk Sankla v41509 Nederlands mannelijk Willem v41509 Norsk Stratnamen net noemen Natuurlijke stem Stratnamen net noemen Natuurlijke stem Stratnamen net noemen Natuurlijke stem Stratnamen net noemen Terug Volgende

Als u de navigatiesoftware de eerste keer gebruikt, wordt een automatisch proces gestart voor het instellen van de basisinstellingen. Ga als volgt te werk:

Selecteer de programmataal. Als de taal van uw keuze niet op het scherm wordt getoond, tik dan

op / of sleep de lijst met uw vingers omhoog of omlaag om alle beschikbare talen te

zien. Tik op Neuchandus om de taal van uw keuze te kiezen. Tik op Klaar om uw keuze te bevestigen, en ga door naar de volgende pagina

Lees de Software- en databaselicentieovereenkomst voor eindgebruikers en tik op Akkoord als u akkoord gaat met de gebruiksvoorwaarden.

U wordt nu gevraagd of u toestaat dat de software gebruiksinformatie en GPS-loggegevens verzamelt, die gebruikt kunnen worden ter verbetering van het programma en de dekking door de kaarten. Tik op Ja om de anonieme statistieken toe te staan of schakel deze functie uit.

De Configuratiewizard wordt geactiveerd. Tik op Volgende om verder te gaan.

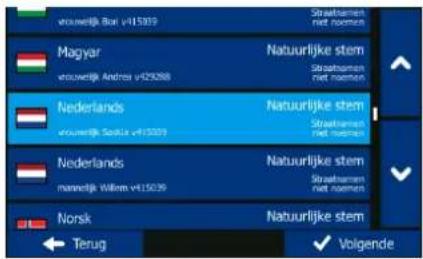

Selecteer het taalprofiel van de gesproken begeleiding. Indien de taal van uw voorkeur niet op het scherm verschijnt, blader dan door de lijst voor de overige beschikbare profielen. Tik op één van de lijstitems voor een kort stemvoorbeeld. Tik op Volgende om uw keuze te bevestigen, en ga door naar de volgende pagina.

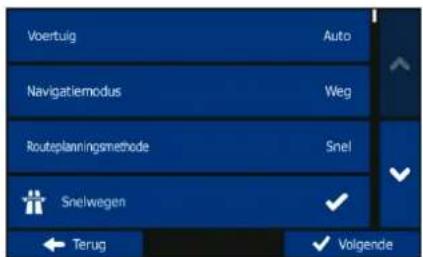

Voertuig Auto Navigatiemodus Weg Routeplanningsmethode Snel Snelwegen ✓ Terug ✓ Volgende

U hebt de eerste installatie voltooid. U kan deze opnieuw uitvoeren of bijkomende instellingen aanpassen via het Instel Menu.

Stel het formaat voor de tijd en eenheden van uw keuze in. Tik op Volgende om uw keuzes te bevestigen.

Stel de opties voor het route plannen van uw keuze in. Tik op Volgende om uw keuzes te bevestigen.

De basisinstellingen zijn nu compleet. Tik op Afsluiten.

Het programma wordt gestart.

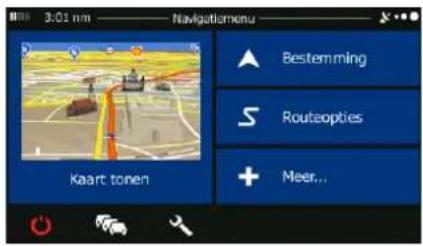

Beginscherm: het Navigatiemenu

3:01 mm NavigatienMenu Kaart tonen Bestemming Routeopties + Meer...

Na afronding van de basisinstellingen, en zodra de software wordt gestart, verschijnt het navigatiemenu. U hebt de volgende opties:

- Tik op om uw bestemming te selecteren - u kunt dan een adres of een interessante plaats; een locatie op de kaart, of één van uw favoriete bestemmingen invoeren. U kunt ook één van uw recente bestemmingen in de slimme geschiedenis opzoeken of door de coördinaten in te voeren.

- Tik op om de routeparameters weer te geven. U kunt de volledige route op de kaart weergeven. U kunt ook route-gerelateerde handelingen verrichten, zoals het bewerken of annuleren van uw route, het plaatsen van een vertrekpunt voor de route, het kiezen van alternatieve routes, vermijden van bepaalde trajecten in de route, de navigatie simuleren of het toevoegen van de route aan uw favorieten.

- Tik op om demoroutes te simuleren of aanvullende programma's uit te voeren.

- Tik op als de manier waarop de navigatiesoftware werkt wilt aanpassen.

- Tik op om het scherm Verkeersoverzicht te openen.

- Tik op om de navigatie op de kaart te starten.

- Tik op navigatie te stoppen en de software af te sluiten.

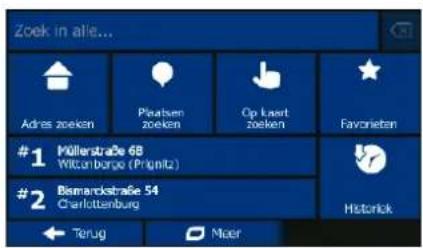

Het menu Bestemming

Zoek in alle... Adres zoeken Ploatsen zoeken Op kaset zoeken Favonietan #1 Müllerstraße 68 Witzenborge (Prignitz) #2 Bismarckstraße 54 Charlottenburg Terug Maer Historick

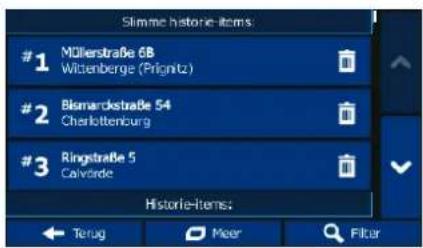

Simme historic-items #1 Müllerstraße 6B Wittenberge (Prignitz) #2 Bismarckstraße 54 Charlottenburg #3 Ringstraße 5 Calvärde Historie-Items: Terug Meer Filter

Tik in het navigatiemenu op Bestemming. Het menu Bestemming biedt u de volgende opties:

• Tik op om een adres als uw bestemming in te voeren.
• Tik op om een interessante plaats te kiezen als uw bestemming.
• Tik op op de hier aan een locatie op de kaart te navigeren.

- Tik op de Feenken keuze te maken uit de lijst met uw favoriete bestemmingen.

- Tik op het horizontale invoerveld boven deze toetsen om uw bestemming te vinden, ongeacht het type binnen Combined Search.

- Tik op of om naar de recente bestemming die op de knop wordt getoond te navigeren.

- Tik op dit een keuze te maken uit de lijst met alle recente bestemmingen.

- Tik op Meer voor overige zoekmethodes.

Navigeren naar een adres

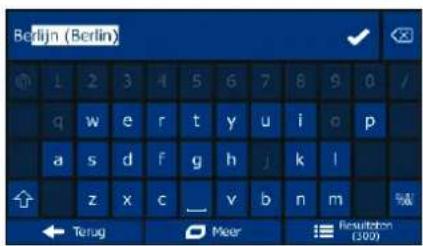

Land Duitsland Stad Berlin (Berlin) Straat Terug Selecteer Stad

Berlin (Berlin) 1 2 3 4 5 6 7 8 9 0 / q w e r t y u i o p a s d f g h j k l ↑ z x c _ v b n m ← Terug Meer Resulton (100)

Tik in het navigatiemenu op Bestemming en vervolgens op . Standaard geeft het scherm aan in welke stad of plaats u zich bevindt.

Indien nodig, kunt u het land wijzigen. Tik op de toets die de naam van het land toont.

1. Gebruik het toetsenbord om de naam van het land in te voeren.

2. Zodra u enkele tekens hebt ingevoerd, v erschijnt de lijst met landen waarin de ingevoerde tekenreeks voorkomt. Tik op het land van uw keuze.

Indien nodig, kunt u de stad/plaats wijzigen. Tik op de toets die de naam van de stad/plaats toont en voer een deel van de naam in via het toetsenbord. Terwijl u letters invoert, wordt altijd de meest waarschijnlijke stad- of plaatsnaam getoond in het invoerveld. U hebt de volgende opties:

- Tik op om de stad- of plaatsnaam te selecteren die in het invoerveld wordt aangeboden.

- Tik op om de invoer te corrigeren.

- Tik op Resultaten om door de lijst met stad-/plaatsnamen te bladeren die met uw invoer overeenkomen. Kies een stad of plaats uit de lijst.

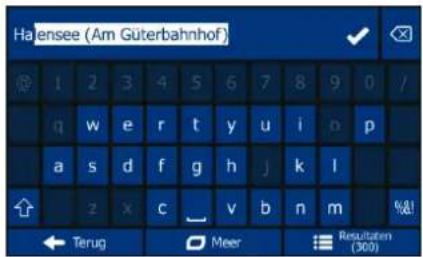

Halensee (Am Güterbahnhof) 1 2 3 4 5 6 7 8 9 0 q w e r t y u i o p a s d f g h j k l ↑ 2 x c _ v b n m %&! ← Terug Meer Resultatem (300)

München 80539 Deutschland Amsterdam Brisden Breslau Luxemburg Praag Stuttgart München Wenen 5:11 577 km 72.77 € 38,31 60, 89,2 kg Groen Auto Terug Meer Vertrek!

1. Tik op Straatnaam.

2. Gebruik het toetsenbord om een deel van de straatnaam in te voeren.

3. Tik op om de straatnaam te selecteren die in het invoerveld wordt aangeboden, of tik op Resultaten om door de lijst met alle straatnamen te bladeren die met uw invoer overeenkomen. Kies een straatnaam uit de lijst.

Voer het huisnummer in:

1. Tik op Huisnummer.
2. Gebruik het toetsenbord om het huisnummer in te voeren.
3. Tik op Klaar zodra u klaar bent met het invoeren van het adres.

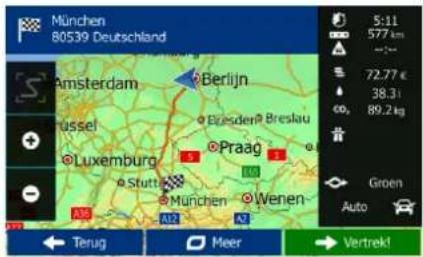

De kaart wordt weergegeven, met de geselecteerde bestemming in het midden. Tik, indien nodig, op een andere kaartlocatie, en tik vervolgens op Volgende om de bestemming te bevestigen.

Na een korte samenvatting van de routeparameters, verschijnt de kaart met de volledige route. Wacht enkele seconden of tik op Vertrek! en begin met navigeren.

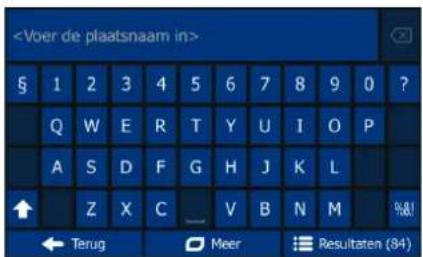

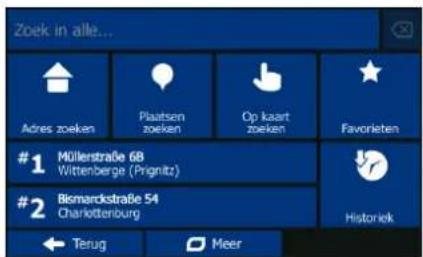

Snelzoeken

S 1 2 3 4 5 6 7 8 9 0 ? Q W E R T Y U I O P A S D F G H J K L ↑ Z X C _ V B N M %&! ← Terug Meer Resultaten (84)

Zoek in alle... Adres zoeken Plautsen zoeken Op kaart zoeken Favorieben #1 Müllerstraße 68 Wittenberge (Prignitz) #2 Bismarckstraße 54 Charlottenburg Historiek Terug Meer

Met behulp van Snelzoeken kunt u naar een locatie nabij een bekende, interessante plaats zoeken. Zoek eerst naar de plaats op naam en zoek vervolgens uw bestemming op de kaart. Doe het volgende (starten vanuit het Navigatiemenu):

Tik op Bestemming.
Tik op Zoek in alle...
Begin met het invoeren van de naam van de interessante plaats via het virtuele toetsenbord.
Na het invoeren van enkele letters, tikt u op Resultaten, en kiest u de plaats uit de lijst met plaatsnamen die overeenkomen.
Blader, indien nodig, door de lijst, markeer de gewenste plaats, en tik op Kies.
Controleer de gegevens van de plaats en tik op Kies.
Er wordt een overzichtskaart weergegeven met de geselecteerde plaats in het midden. Blader door de kaart, en tik op de locatie op de kaart die u als bestemming wilt. Op de plaats waar u op de kaart tikt, verschijnt de rode cursor.
Tik op Kies.
Na een korte samenvatting van de routeparameters, verschijnt de kaart met de geselecteerde bestemming in het midden. De route wordt automatisch berekend. Tik op Vertrek! en start de navigatie.

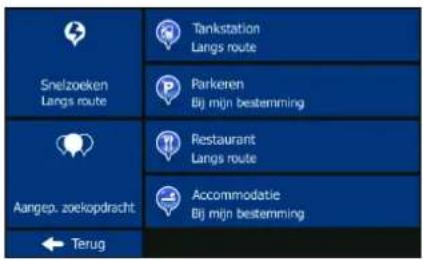

Navigeren naar een interessante plaats

Snelzoeken Langs route Tankstation Langs route Parkeren Bij mijn bestemming Restaurant Langs route Aangep. zoekopdracht Accommodatie Bij mijn bestemming Terug

In een plaats Lands route In de omgeving Random bestemming Terug

Tik in het Kaartscherm op Menu om terug te gaan naar het Navigatiemenu. Tik in het navigatiemenu

op Bestemming en vervolgens op U hebt de volgende ingestelde zoekcategorieën tot uw beschikking.

Tankstation Langs route voor een lijst van tan kbaar is, rondom uw Parkeren Bii mijn bestemming voor een lijst van par

- Tik op voor een hijaf van tankstations langs de route of, wanneer dit niet beschikbaar is, rondom uw huidige positie of uw laatst bekende positie.

- Tik op voor een zijn van pleerplaatsen nabij de bestemming of, wanneer dit niet beschikbaar is, rondom uw huidige positie of uw laatst bekende positie.

- Tik op voor een lijst van restaurants langs de route, rondom uw huidige positie of uw laatst bekende positie.

- Tik op voor een lijst van accommodaties nabij de bestemming, rondom uw huidige positie of uw laatst bekende positie.

U kunt ook op door en naar een plaats zoeken door de naam in te voeren.

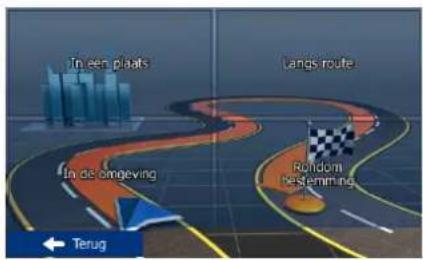

Als geen van bovenstaande opties van toepassing is, tikt u op het eeninteressante plaats op de volgende locaties te zoeken:

- Tik op om rond de huidige positie te zoeken, of als deze niet beschikbaar is, rond de laatst bekende positie.

- Tik op om een locatie te zoeken binnen een geselecteerde stad of plaats.

- Tik op om bestemming plaats te zoeken in de buurt van de bestemming van uw actieve route.

- Tik op om lange de achieve route te zoeken en niet rondom een bepaald punt. Dat kan handig zijn wanneer u zoekt naar een tussenstop waarvoor u slechts minimaal van de route hoeft af te wijken bijv. tankstations of restaurants die u nadert.

Voorbeeld van het navigeren naar een interessante plaats

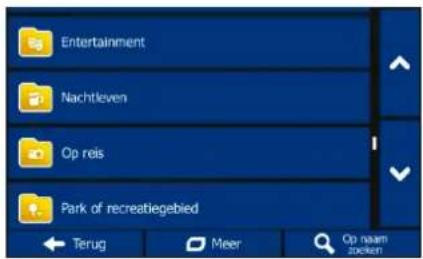

Entertainment Nachtleven Op reis Park of recreatiegebied Terug Meer Op naam zoeken

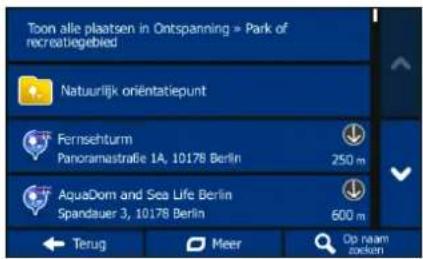

Toon alle plaatsen in Ontspanning » Park of recreatiegebied Natuurlijk orientatiepunt Fernsehturm Panoramastrafie 1A, 10178 Berlin 250 m AquasDom and Sea Life Berlin Spandauer 3, 10178 Berlin 600 m Terug Meer Op naam zoeken

Voorbeeld: om een park nabij uw bestemming te zoeken, doet u het volgende (starten vanuit het Navigatiemenu):

Tik op Bestemming.

Tik op Rondom bestemming.

De lijst met plaatscategorieën wordt weergegeven. Tik op of schuif met uw vinger om door

de lijst te bladeren, en tik op Ontspanning

Tik op om door de hele categorie te bladeren, of tik op om het zoeken te beperken.

Tik op één van de lijstitems.

Controleer de gegevens en de locatie van de plaats, en tik vervolgens op Volgende.

Na een korte samenvatting van de routeparameters, verschijnt de kaart met de volledige route. Wacht enkele seconden of tik op Vertrek! en begin met navigeren..

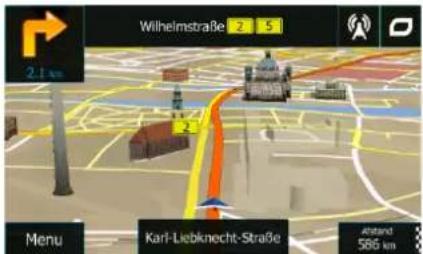

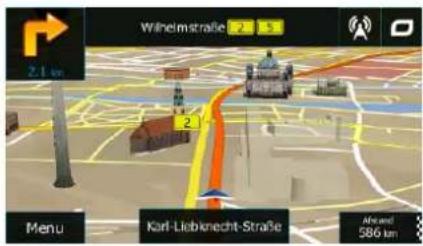

Het kaartscherm

Het kaartscherm is het belangrijkste en meest gebruikte scherm van de software. De voertuigaanduiding (standaard een blue arrow) geeft uw actuele positie aan en de orange line geeft de aanbevolen route weer. Op het scherm ziet u schermpictogrammen en gegevensvelden. Hiermee kunt u navigeren. Tijdens de navigatie toont het scherm route-informatie.

- Bovenaan het scherm ziet u uw rijrichti ng en de huisnummers aan de linker- en rechterkant, als u geen bestemming voor uw route hebt gekozen. Als u langs een route navigeert, ziet u de volgende manoeuvre en de volgende straat/weg op uw route. Tik op één van de items om de routebeschrijving te openen.

• Tik op door het snelmenu te openen, met een selectie van functies die handig zijn tijdens het navigeren.
• Tik op een willekeurige plaats op de kaart om de kaart rondom uw huidige positie te bestuderen. Er verschijnen aanvullende kaartbesturingstoetsen.

- Tik op duregegen worden op de kaart te openen. Tik op één ervan om de andere te onderdrukken. De standaardwaarden voor navigatie (u kunt deze onder Kaartinstellingen wijzigen):

• de resterende afstand tot de bestemming,
• de resterende tijd van de route, en
• de geschatte aankomsttijd op de bestemming.

- Tik op Menu om het navigatiemenu te openen.

Houdt u er rekening mee dat de kaart scherm verschillend kan zijn afhankelijk van het model (bijvoorbeeld 3D-gebouwen).

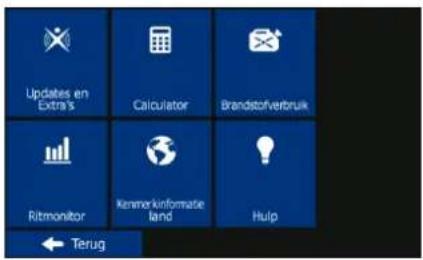

Het menu 'Meer'

Updates en Extra's Calculator Brandstofverbruik Ritmonitor Kennerkinformation land Hulp Terug

Het menu Meer biedt u v erschillende aanvullende toepassingen. Tik in het navigatiemenu op

- : [bruiders] tek www.naviextras.com om meer inhoud te krijgen; zoals nieuwe kaarten of 3D-oriëntatiepunten en handige programma's.

- : Not, etenschappelijke calculator helpt u bij alle berekeningen. Tik op de toets Modus voor aanvullende functies en gebruik het geheugen om uw resultaten op te slaan.

- : Open andere nuttige programma's: de calculator, de brandstof- en onderhoudsmonitor, informatie over voor zonsopgang en zonsondergang of de rit- en routelogmonitor.

- : Aitge de logbestanden van uw rit opslaat bij aankomst op sommige van uw bestemmingen of ervoor zorgt dat het programma de logbestanden automatisch opslaat, worden deze logbestanden hier getoond. Tik op één van de ritten om de statistieken, het snelheidsprofiel en het hoogteprofiel van deze rit te bekijken. Als er ook een routelog is opgeslagen, kunt u deze op de kaart met de gekozen kleur weergeven. Routelogs kunnen worden geëxporteerd naar GPX-bestanden voor later gebruik.

- Kies een land uit de lijst en bekijk handige rij-informatie over het gekozen land. Deze rij-informatie kan ook informatie omvatten over snelheidslimieten voor verschillende wegtypen, het toegestane alcoholpercentage in het bloed, en verplichte apparatuur die u moet kunnen tonen wanneer u door de politie wordt aangehouden.

- : Sien de demo om voorbeeld-routesimulaties te bekijken en te zien hoe navigatie werkt, lees de Software- en databaselicentieovereenkomst voor eindgebruikers, of bekijk de kaart en overige programmaonderdelen.

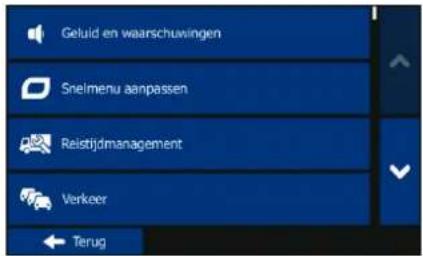

Het menu Instellingen

Geluid en waarschuwingen Snelmenu aanpassen Reistijdmanagement Verkeer Terug

Programmataal Nederlands Eenheden en weergaven Tijdzone Auto Terug

Tik in het navigatiemenu op het menu Instellingen biedt u de volgende opties (blader door de lijst om alles te zien):

Geluid en waarschuwingen

- : Stel het volume van de verschillende opties af, wijzig het profiel van de gesproken begeleiding, of stel waarschuwingen in en activeer deze.

Snelmenu aanpassen

- : Wijzig de functietoetsen in het Snelmenu van het Kaartscherm.

Reistijdmanagement

- : Voordat u één van de vrachtwagen-profielen selecteert als voertuig dat in de routeberekening moet worden gebruikt, moet u het eigenschappenprofiel voor vrachtwagens bewerken met de parameters van uw vrachtwagen. Deze parameters worden dan voor de routeberekening gebruikt.

Verkeer

- : U kunt instellingen aanpassen die met het verkeer te maken hebben, zoals opgeslagen, statistische of online verkeersinformatie en u kunt ook kiezen of er rekening moet worden gehouden met verkeerssituaties bij het berekenen van de route.

Route-instellingen

- : Selecteer het type voertuig dat u bestuurt, de wegtypen die voor de routeplanning worden gebruikt, en de routeplanningsmethode.

Kaartinstellingen

- : Pas kaart gerelatoerde instellingen aan: wijzig de kleurenschema's voor dag en nacht; wijzig het standaard zoomniveau, wissel tussen de 2D- en 3D-kaart, onderdruk gebouwen of wijzig de voertuigaanduiding.

Visuele begeleiding

- : Stein hoe de software u helpt bij het navigeren via verschillende routegerelateerde gegevens op het kaartscherm.

Weergave

- : Schakel de menu-animaties in of uit, kies een ander weergavethema voor het programma, of pas de achtergrondverlichting van het display aan.

Regional

- : Wijzig de programmataal, het formaat voor tijd en eenheden of de tijdzone.

• : Schakel het automatisch opslaan van de controleer de actuele omvang van de rittendatabase.
  rit- of routelogs in of uit,
• : Het programma verzamelt gebruiksinformatie en GPS-loggegevens, die gebruikt kunnen worden ter verbetering van het programma en de dekking door de kaarten. U kunt het verzamelen van deze loggegevens hier inschakelen of uitschakelen.
• : De basisinstellingen voor de softwareparameters aanpassen.
• : Wis alle opgeslagen gegevens en reset alle instellingen naar de fabriekswaarden.

Garantie

Bewaar de aankoopbon van dit apparaat voor de duur van de garantie. Hiernaar kan bij een eventuele claim gevraagd worden.

U (als eindgebruiker) heeft 24 maanden garantie vanaf de aankoopdatum. Het product is vervaardigd met de modernste productiemethoden en is aan strenge kwaliteitscontroles onderworpen. Neem uitsluitend contact op met de producent en met de dealer waar u het product gekocht heeft in het geval van storingen tijdens de garantieperiode.

Vou is het adres van ons Service Center op: www.blaupunkt.de

De garantie dekt geen schade als gevolg van oneigenlijk gebruik of een externe fenomeen (afvoer, neerslag, blootstelling aan de zon, schade of shock).

Conformiteitsverklaring

Hierbij verklaart Baros GmbH dat de apparaaten Blaupunkt TravelPilot 73² / 74² voldoet aan de essentiële vereisten en andere relevante regelgeving van Richtlijn 1999/5/EC.

De conformiteitsverklaring is beschikbaar op:

www.blaupunkt.de

Neem contact op met onze klantenservice wanneer uw apparaat defect is of wanneer u er problemen mee heeft. Houd rekening met de onderstaande punten, wanneer u het apparaat naar ons op moet sturen:

1. Gebruik uitsluitend de originele verpakking.
2. Voeg een gedetailleerde omschrijving van de storing bij.
3. Vermeld uw volledige naam en adres en voeg een kopie van de aankoopbon bij.
4. Frankeer het pakket dat u naar ons opstuurt (voldoende frankering).

Adres Service Center:
