GEBRUIKSAANWIJZING UN460WDZ MAKITA

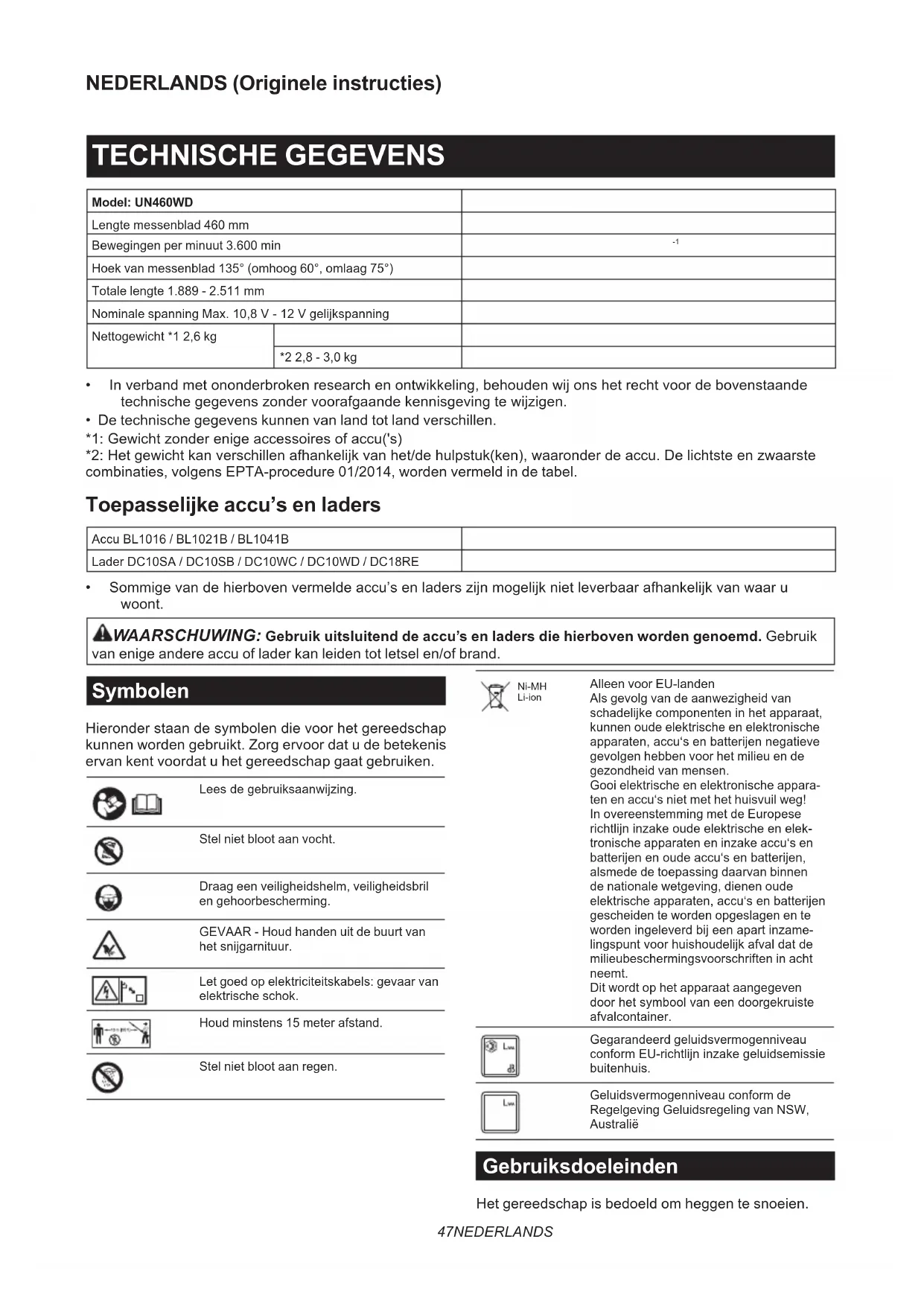

Accustokheggenschaar GEBRUIKSAANWIJZING 47

Hoek van messenblad 135° (omhoog 60°, omlaag 75°) Totale lengte 1.889 - 2.511 mm Nominale spanning Max.10,8V-12Vgelijkspanning Nettogewicht *1 2,6 kg *2 2,8 - 3,0 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• De technische gegevens kunnen van land tot land verschillen. *1:Gewichtzonderenigeaccessoiresofaccu('s) *2:Hetgewichtkanverschillenafhankelijkvanhet/dehulpstuk(ken),waaronderdeaccu.Delichtsteenzwaarste combinaties, volgens EPTA-procedure 01/2014, worden vermeld in de tabel. Toepasselijke accu’s en laders Accu BL1016 / BL1021B / BL1041B Lader DC10SA / DC10SB / DC10WC / DC10WD / DC18RE

• Sommigevandehierbovenvermeldeaccu’senladerszijnmogelijknietleverbaarafhankelijkvanwaaru woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand. Symbolen Hieronderstaandesymbolendievoorhetgereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken. Leesdegebruiksaanwijzing. Stel niet bloot aan vocht. Draag een veiligheidshelm, veiligheidsbril en gehoorbescherming. GEVAAR - Houd handen uit de buurt van hetsnijgarnituur. Let goed op elektriciteitskabels: gevaar van elektrische schok. Houd minstens 15 meter afstand. Stel niet bloot aan regen. Ni-MH Li-ion Alleen voor EU-landen Als gevolg van de aanwezigheid van schadelijkecomponenteninhetapparaat, kunnen oude elektrische en elektronische apparaten,accu‘senbatterijennegatieve gevolgen hebben voor het milieu en de gezondheid van mensen. Gooi elektrische en elektronische appara- ten en accu‘s niet met het huisvuil weg! In overeenstemming met de Europese richtlijninzakeoudeelektrischeenelek- tronische apparaten en inzake accu‘s en batterijenenoudeaccu‘senbatterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrischeapparaten,accu‘senbatterijen gescheiden te worden opgeslagen en te wordeningeleverdbijeenapartinzame- lingspuntvoorhuishoudelijkafvaldatde milieubeschermingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven doorhetsymboolvaneendoorgekruiste afvalcontainer. Gegarandeerd geluidsvermogenniveau conformEU-richtlijninzakegeluidsemissie buitenhuis. Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australië Gebruiksdoeleinden Het gereedschap is bedoeld om heggen te snoeien.48 NEDERLANDS Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemetenvolgensEN62841-4-2: Geluidsdrukniveau Gegarandeerd geluidsvermogenniveau Gemeten geluidsvermogenniveau

(dB (A)) Onzekerheid K (dB (A)) 71 3 88 85 2,7 OPMERKING:Deopgegevengeluidsemissiewaarde(n)is/zijngemetenvolgenseenstandaardtestmethodeen kan/kunnenwordengebruiktomditgereedschaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de prak- tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getro󰀨en ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke- ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-4-2: Linkerhand (voorhandgreep) Rechterhand (achterhandgreep)

) Onzekerheid K (m/s

) Onzekerheid K (m/s

of lager 1,5 OPMERKING:Detotaletrillingswaarde(n)is/zijngemetenvolgenseenstandaardtestmethodeenkan/kunnen wordengebruiktomditgereedschaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de prak- tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getro󰀨en ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke- ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen Deverklaringenvanconformiteitzijnbijgevoegdin BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaar- schuwingen, instructies, afbeeldingen en techni- sche gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.49 NEDERLANDS Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accustokheggenschaar Veiligheidswaarschuwingen voor een accuheggenschaar:

1. Gebruik de heggenschaar niet onder slechte

weersomstandigheden, met name wanneer de kans op bliksem bestaat. Dit verkleint de kans omdoordebliksemgetro󰀨enteworden.

2. Houd alle netsnoeren en kabels uit de buurt

van het snoeigebied. Netsnoeren en kabels kunnen verborgen liggen in heggen of struiken en kunnen per ongeluk worden doorgesneden door de messenbladen.

3. Draag gehoorbescherming. Afdoende

beschermingsmiddelen verkleint het risico van gehoorschade.

4. Houd de heggenschaar alleen vast bij de

geïsoleerde oppervlakken omdat de messen- bladen met verborgen bedrading in aanraking kunnen komen. Wanneer de messenbladen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van de heggenschaar onder spanning komen te staan zodat de gebruiker een elektrische schok kankrijgen.

5. Houd alle lichaamsdelen uit de buurt van de

messenbladen. Verwijder geen snoeiafval en houd geen materiaal om te snoeien vast terwijl de messenbladen bewegen. De messenbladen blijvenbewegennadatdeschakelaarisuitgezet. Eenogenblikvanonoplettendheidkantijdenshet gebruik van de heggenschaar leiden tot ernstig persoonlijkletsel.

6. Bij het verwijderen van vastgelopen materiaal

of uitvoeren van onderhoud aan de heggen- schaar, verzekert u zich ervan dat alle aan-uit- schakelaars uit staan en de accu is verwijderd of losgekoppeld. Onverwachte inschakeling van deheggenschaartijdenshetverwijderenvanvast- gelopen materiaal of uitvoeren van onderhoud, kanleidentoternstigpersoonlijkletsel.

7. Draag de heggenschaar aan de handgreep met

stilstaande messenbladen en let erop dat u geen enkele aan-uitschakelaar bedient. Door opdejuistemanierdeheggenschaartedragen, verkleint u de kans op per ongeluk starten met als gevolgpersoonlijkletseldoordemessenbladen.

8. Bij het transporteren of opbergen van de

heggenschaar moet altijd de schede worden aangebracht over de messenbladen. Als de heggenschaaropdejuistemanierwordtgehan- teerd,isdekansoppersoonlijkletseldoorde messenbladen kleiner. Veiligheidswaarschuwingen voor een accustokheggenschaar:

1. Gebruik altijd hoofdbescherming wanneer u

de stokheggenschaar boven uw hoofd bedient. Vallendafvalkanernstigpersoonlijkletsel veroorzaken.

2. Gebruik altijd twee handen om de stokheggen-

schaar te bedienen. Houd de stokheggenschaar met beide handen vast om te voorkomen dat u de controle erover verliest.

3. Om de kans op elektrocutie te verkleinen,

gebruikt u de stokheggenschaar nooit in de buurt van elektriciteitsdraden. Aanraking van of gebruik in de buurt van elektriciteitsdraden kan leiden tot ernstig letsel of een elektrische schok die leidt tot de dood. Aanvullende veiligheidswaarschuwingen Voorbereidingen

1. DEZE HEGGENSCHAAR KAN ERNSTIG

LETSEL VEROORZAKEN. Lees de instructies zorgvuldig voor een juiste hantering, voorbe- reiding, onderhoud, starten en stoppen van het gereedschap. Zorg dat u vertrouwd raakt met alle bedieningsorganen en het correcte gebruik van het gereedschap.

2. Controleer de heggen en struiken op vreemde

voorwerpen, zoals draadafrastering of ver- borgen draden, voordat u het gereedschap gebruikt.

3. De heggenschaar mag niet worden gebruikt

door kinderen of jeugd jonger dan 18 jaar. Jongerenouderdan16jaarkunnenuitgezonderd wordenvandezeregelmitszijleskrijgenonder toezicht van een expert.

4. In geval van nood zet u onmiddellijk het

gereedschap uit en verwijdert u de accu.

5. GEVAAR - Houd uw handen uit de buurt van de

messenbladen. Aanraking van de messenbladen kanleidentoternstigpersoonlijkletsel.

6. Beginnende gebruikers dienen door een erva-

ren gebruiker te worden voorgedaan hoe het gereedschap moet worden gebruikt.

7. Onderzoek het werkgebied op draadafrasterin-

gen, stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Zij kunnen de bladen beschadigen.

8. Gebruik de heggenschaar alleen als u in goede

lichamelijke conditie bent. Als u vermoeid bent, kunt u zich minder goed concentreren. Wees met name voorzichtig aan het einde van de werkdag. Werkaltijdrustigenvoorzichtig.Degebruikeris aansprakelijkvooralleschadetoegebrachtaan derden.

9. Alvorens met de werkzaamheden te beginnen,

moet u controleren of de heggenschaar in goede en veilige staat verkeert. Controleer dat de beschermkappen stevig gemonteerd zijn. De heggenschaar mag niet worden gebruikt voordat deze geheel compleet en afgemon- teerd is.50 NEDERLANDS

10. Vermijd gevaarlijke omgevingen. Gebruik het

gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water bin- nendringt in het gereedschap, wordt de kans op een elektrische schok groter. Persoonlijke-veiligheidsmiddelen

1. Werkhandschoenen van stevig leer maken

deel uit van de standaard werkuitrusting van de heggenschaar en moeten tijdens het werken ermee altijd worden gedragen. Draag tevens stevige schoenen met antislip zolen.

2. Draag gehoorbescherming, zoals oorkappen,

om gehoorschade te voorkomen.

3. Draag een veiligheidsbril, veiligheidshelm en

veiligheidshandschoenen om uzelf te bescher- men tegen rondvliegend afval en vallende voorwerpen.

4. Wanneer u de bladen aanraakt of de hoek van

de bladen verandert, moet u veiligheidshand- schoenen dragen.Debladenkunneninkesnij- wonden veroorzaken in blote handen. Bediening

1. Gebruik altijd twee handen om het gereed-

schap te bedienen. Als u één hand gebruikt, kunt u de controle over het gereedschap verliezen waardoorernstigpersoonlijkletselkanworden veroorzaakt.

2. Verzeker u bij bediening van het gereedschap

er altijd van dat de bedieningspositie veilig en stabiel is. Het is bijzonder gevaarlijk met het gereedschap te ver te reiken, met name op een ladder. Werk niet vanaf een wankel of instabiel iets.

3. Draag niet meerdere gereedschapsriemen en/

of schouderdraagstellen tegelijkertijd terwijl u het gereedschap bedient.

4. Houd tijdens gebruik omstanders en dieren ten

minste 15 meter uit de buurt van het gereed- schap. Zet het gereedschap uit zodra iemand dichterbij komt.

5. Als het snijgarnituur tegen een voorwerp

stoot, of het gereedschap een ongebruikelijk geluid begint te maken, schakelt u het gereed- schap onmiddellijk uit, verwijdert u de accu en laat u het gereedschap tot stilstand komen. Voer daarna de volgende stappen uit:

• Inspecteer op beschadigingen.

• Controleer op loszittende onderdelen en zet die goed vast.

• Laat alle beschadigde onderdelen repareren of vervangen door originele vervangingsonderdelen.

6. Gebruik het gereedschap uitsluitend voor het

beoogde doel. Gebruik het gereedschap niet voor enig ander doel.

7. Schakel het gereedschap uit en verwijder de

te reinigen of een verstopping op te he󰀨en,

• te controleren, onderhoud uit te voeren of te werken aan het gereedschap,

het gereedschap onbeheerd achter te laten.

8. Verzeker u ervan dat het gereedschap cor-

rect is vastgezet in een daarvoor bedoelde werkstand voordat u het gereedschap start.

9. Bedien het gereedschap niet wanneer de mes-

senbladen beschadigd of sterk gesleten zijn.

10. Let altijd goed op uw omgeving en wees

bedacht op mogelijke gevaren waarvan u zich mogelijk niet bewust bent vanwege het geluid van het gereedschap.

11. Wees voorzichtig niet per ongeluk een meta-

len afrastering of andere harde voorwerpen te raken tijdens het gebruik. De bladen zullen breken en kunnen ernstig letsel veroorzaken.

12. Voorkom onbedoeld starten. Draag het gereed-

schap niet terwijl de accu is aangebracht met uw vinger op de schakelaar. Verzeker u ervan dat de schakelaar uit staat voordat u de accu aanbrengt.

13. Pak de blote messenbladen of snijranden niet

vast wanneer u het gereedschap oppakt of vasthoudt.

14. Forceer het gereedschap niet. Het gereedschap

werkt beter en met een kleinere kans op letsel op de manier waarvoor het is ontworpen.

15. Gebruik het gereedschap niet in de regen of

onder natte of zeer vochtige omstandigheden. De elektromotor is niet waterdicht.

16. Houd tijdens het gebruik het gereedschap

17. Laat het gereedschap niet onnodig onbelast

ringen te verhelpen of vastgelopen vreemde voorwerpen uit de messenbladen te verwijde- ren, schakelt u het gereedschap altijd uit en verwijdert u de accu.

19. Richt de messenbladen nooit op uzelf of

20. Als de messenbladen tijdens gebruik stoppen

met bewegen doordat vreemde voorwerpen verstrikt geraakt zijn tussen de messenbladen, schakelt u het gereedschap uit en verwijdert u de accu, en verwijdert u vervolgens de vreemde voorwerpen met behulp van gereed- schappen, zoals een tang. Als u de vreemde voorwerpenmetdehandverwijdert,kandatleiden tot letsel omdat de messenbladen kunnen gaan bewegenalsreactieophetverwijderenvande vreemde voorwerpen.

21. Wees bij het aanbrengen en verwijderen van

de schede voorzichtig dat u uw handen niet verwondt. Elektrische veiligheid en accu

1. Vermijd gevaarlijke omgevingen. Gebruik het

gereedschap niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water bin- nendringt in het gereedschap, wordt de kans op een elektrische schok groter.

2. Werp de accu(’s) niet in een vuur. De accu kan

exploderen. Raadpleeg de lokale regelgeving voor mogelijkespecialeverwerkingsvereisten.

3. Open of vervorm de accu(’s) niet.Hetelektrolyt

is agressief en kan letsel toebrengen aan de ogen enhuid.Hetkangiftigzijnbijinslikken.51 NEDERLANDS

4. Laad de accu niet op in de regen of op een

5. Laad de accu niet buitenshuis op.

6. Raak de lader, inclusief de stekker en de con-

tacten van de lader, niet met natte handen aan. Onderhoud en opbergen

1. Wanneer het gereedschap wordt stilgezet voor

onderhoud, inspectie of opslag, schakelt u het gereedschap uit, verwijdert u de accu en ver- zekert u zich ervan dat alle bewegende delen tot stilstand zijn gekomen. Laat het gereed- schap afkoelen alvorens enige inspectie, enz. uit te voeren.

2. Laat het gereedschap altijd eerst afkoelen

voordat u hem opbergt.

3. Als het gereedschap niet wordt gebruikt,

bevestigt u de schede op het gereedschap en bergt u het gereedschap binnen op op een droge, hoge of afgesloten plaats, buiten het bereik van kinderen.

4. Onderhoud het gereedschap goed. Houd de

snijranden scherp en schoon voor de beste prestaties en om de kans op letsel te verklei- nen. Volg de instructies voor het smeren en het vervangen van accessoires. Houd de hand- grepen droog, schoon en vrij van olie en vet.

5. Controleer beschadigde onderdelen. Zonder

het gereedschap verder te gebruiken, moet elk onderdeel dat beschadigd is eerst goed worden onderzocht om te beoordelen of het goed zal werken en zijn beoogde functie kan uitvoeren. Controleer of bewegende delen goed uitgelijnd zijn en niet vastgelopen zijn, of onderdelen niet kapot zijn en stevig gemon- teerd zijn, en enige andere situatie die van invloed kan zijn op de werking van het gereed- schap. Een beschermkap of ander onderdeel dat isbeschadigd,dientdeugdelijktewordengere- pareerd of te worden vervangen door uw erkende servicecentrum.

6. Gebruik uitsluitend originele

vervangingsonderdelen.

7. Wanneer u het gereedschap naar een andere

plaats overbrengt, ook tijdens het werk, verwij- dert u altijd de accu en brengt u de schede aan over de messenbladen. Draag of vervoer het gereedschap nooit terwijl de bladen bewegen. Pak de bladen nooit met uw handen beet.

8. Reinig het gereedschap, en met name de mes-

senbladen, na ieder gebruik en voordat het gereedschap langdurig wordt opgeborgen. Smeer de messenbladen met een beetje olie en breng de schede aan.

9. Werp de accu(’s) niet in een vuur. De accu kan

exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.

10. Open of vervorm de accu(’s) niet. Het elektrolyt

is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.

11. Laad de accu niet op in de regen of op een

natte plaats. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig letsel. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Haal de accu niet uit elkaar en saboteer hem

niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Laat de accu niet vallen, sla er geen spijker in,

snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp.Dergelijkehande- lingen kunnen leiden tot brand, buitensporige hitte of een explosie.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voorcommercieeltransportendergelijkedoorderden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getrans- porteerdishetnoodzakelijkeenexpertophetgebied vangevaarlijkesto󰀨enteraadplegen.Houdutevens aanmogelijkstrengerenationaleregelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.52 NEDERLANDS

11. Wanneer u de accu wilt weggooien, verwijdert

u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen. Als de accu’s worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, bui- tensporige warmteontwikkeling, een explosie of lekkagevanelektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

14. Tijdens en na gebruik, kan de accu heet wor-

den waardoor brandwonden of koude brand- wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.

15. Raak de aansluitpunten van het gereedschap

niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

16. Zorg ervoor dat geen steenslag, stof of grond

vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar- doorbrandwondenofpersoonlijkletselkunnen ontstaan.

17. Behalve indien gebruik van het gereedschap

is toegestaan in de buurt van hoogspannings- leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens- duur van de accu

1. Laad de accu op voordat hij volledig ontladen

is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempera-

tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Als de accu niet wordt gebruikt, verwijdert u

hem vanaf het gereedschap of de lader.

BESCHRIJVING VAN DE ONDERDELEN

►Fig.1 1 Kop 2 Instelknop voor de hoek 3 Vergrendelhendel 4 Vingermoer 5 Voorhandgreep 6 Achterhandgreep 7 Accu 8 Trekkerschakelaar 9 Uit-vergrendelknop 10 Messenbladen - - - -53 NEDERLANDS

FUNCTIES LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijkletselwordenveroorzaakt. ►Fig.2: 1. Rood deel 2. Knop 3. Accu Omdeaccuteverwijderenverschuiftudeknopaandevoorkant vandeaccuenschuiftutegelijkertijddeaccuuithetgereedschap. Omdeaccuaantebrengenlijntudelipopdeaccuuitmetde groefindebehuizingenduwtudeaccuopzijnplaats.Steek deaccuzovermogelijkinhetgereedschaptotueenklikge- luid hoort. Wanneer het rode deel zichtbaar is, zoals aangege- ven in de afbeelding, is de accu niet geheel vergrendeld. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Alsdeaccunietgemakkelijkinhetgereedschapkan worden geschoven, wordt deze niet goed aangebracht. De resterende acculading controleren Alleen voor accu’s met indicatorlampjes ►Fig.3: 1.Indicatorlampjes2. Testknop Druk op de testknop op de accu om de resterende acculadingtezien.Deindicatorlampjesbrandengedu- rende enkele seconden. Indicatielampjes Resterende capaciteit Brandt Uit 75% tot 100% 50% tot 75% 25% tot 50% 0% tot 25% OPMERKING:Afhankelijkvandegebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijkdatdeaangegevenacculadingverschiltvande werkelijkeacculading. Gereedschap-/ accubeveiligingssysteem Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteem.Ditsysteemschakeltauto- matisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschapkantijdenshetgebruikautomatischstop- pen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld: Overbelasting: Als het gereedschap wordt gebruikt op een manier die een abnormaal hoge stroomsterkte vergt. In die situatie schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om het weer te starten. Als het gereedschap niet start, kan de accu oververhit zijn.Indiesituatielaatudeaccueerstafkoelenvoordat u het gereedschap opnieuw inschakelt. Onvoldoende accuspanning: Als de resterende acculading onvoldoende is, zal het gereedschap niet starten. Als u het gereedschap inschakelt, draait de motor weer, maar stopt spoedig. In ditgevalverwijdertudeaccuenlaadtudezeop. De trekkerschakelaar gebruiken WAARSCHUWING: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controle- ren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. WAARSCHUWING: Omwille van uw veilig- heid is dit gereedschap uitgerust met een uit-ver- grendelknop die voorkomt dat het gereedschap onbedoeld wordt ingeschakeld. Gebruik het gereedschap nooit wanneer het kan worden inge- schakeld door de trekkerschakelaar in te knijpen zonder de uit-vergrendelknop in te drukken. Vraag uwplaatselijkMakita-servicecentrumhetgereed- schap te repareren. WAARSCHUWING: Blokker nooit de ver- grendelingsfunctie en zet de uit-vergrendelknop nooit met plakband vast. KENNISGEVING: Knijp de trekkerschakelaar niet met grote kracht in zonder de uit-vergrendel- knop in te drukken. Als u dit doet, kan de schakelaar kapot gaan. ►Fig.4: 1. Uit-vergrendelknop 2. Trekkerschakelaar Om te voorkomen dat de trekkerschakelaar per ongeluk wordt ingeknepen, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u de uit-vergren- delknopinenknijptudetrekkerschakelaarin.Laatde trekkerschakelaar los om het gereedschap te stoppen. De uit-vergrendelknop kan vanaf zowel de linker- als de rechterkant worden ingedrukt.54 NEDERLANDS De snoeihoek instellen LET OP: Controleer altijd of het gereedschap is uitgeschakeld voordat u de kop omklapt of weer terug klapt. LET OP: Wanneer u de kop omklapt om het gereedschap te vervoeren of na gebruik van het gereedschap, moet u altijd de schede aanbrengen voordat u de kop omklapt. LET OP: Wanneer u de kop omklapt, bent u voorzichtig dat uw vingers niet bekneld raken tussen de kop en het gereedschapshuis. De hoek van de kop kan in 10 standen worden afge- steld. Om de hoek van de kop te veranderen, volgt u de onderstaande stappen.

1. Houd de kop en het gereedschapshuis vast zoals

aangegeven in de afbeelding. ►Fig.5: 1. Kop 2. Instelknop voor de hoek

2. Houdt de instelknop voor de hoek ingedrukt, stel

de hoek van de kop af, en laat daarna de instelknop voor de hoek los.

3. Beweeg de kop iets tot deze met een klik wordt

vergrendeld. OPMERKING: Verzeker u ervan dat de kop stevig vergrendeld is voordat u het gereedschap gebruikt. De buislengte afstellen LET OP: Verzeker u er altijd van dat het gereedschap is uitgeschakeld voordat u de buis- lengte afstelt. LET OP: Verzeker u ervan bij het afstellen van de buislengte dat u de schede aanbrengt voordat u de buislengte afstelt. LET OP: Wees voorzichtig dat uw vingers niet bekneld raken bij het afstellen van de buislengte. LET OP: Verzeker u ervan dat de vergrendel- hendel stevig vergrendeld is. LET OP: Leg het gereedschap op zijn zijkant wanneer u de buislengte afstelt. Als het gereed- schap rechtop staat, komt de kop plotseling omlaag waardoor letsel kan ontstaan. Zet de vergrendelhendel los, stel de lengte van de buis af en vergrendel daarna de vergrendelhendel. ►Fig.6: 1. Vergrendelhendel De positie van de voorhandgreep afstellen LET OP: Verzeker u er altijd van dat het gereedschap is uitgeschakeld voordat u de posi- tie van de voorhandgreep afstelt. LET OP: Wees voorzichtig dat uw vingers niet bekneld raken bij het aanpassen van de positie van de voorhandgreep. LET OP: Verzeker u ervan dat de vingermoer stevig is vastgedraaid. LET OP: Verplaats de voorhandgreep niet tot voorbij de pijlmarkering. Om de positie van de voorhandgreep af te stellen, draait u de vingermoer los door deze linksom te draaien, stelt u vervolgens de positie van de voorhand- greep af, en draait u tenslotte de vingermoer weer vast door deze rechtsom te draaien. ►Fig.7: 1. Vingermoer 2.Pijlmarkering MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. LET OP: Draag bij het vervangen van de mes- senbladen altijd handschoenen zodat uw handen niet rechtstreeks in aanraking komen met de messenbladen. De messenbladen aanbrengen en verwijderen LET OP: Breng de schede aan voordat u de messenbladen aanbrengt of verwijdert. KENNISGEVING: Bij het aanbrengen of verwij- deren van de messenbladen veegt u het vet op het tandwiel en de kruk er niet af. OPMERKING: Voordat u de messenbladen aanbrengtofverwijdert,klaptudekopvanhet gereedschap om zodat de kop recht op het gereed- schapshuis staat.

1. Plaats het gereedschap ondersteboven.

2. Verwijderde4schroevenmetbehulpvaneen

schroevendraaierenverwijderdemessenbladen. ►Fig.8: 1. Schroef

3. Verwijderdekrukvanafdemessenbladen.

►Fig.9: 1. Kruk OPMERKING:Dekrukkanachterblijveninhet gereedschap.

4. Bereid de kruk en de nieuwe messenbladen voor.

►Fig.10: 1. Kruk 2. Messenbladen55 NEDERLANDS

5. Verwijderdeschedeenbrenghemaanopde

nieuwe messenbladen.

6. Breng een kleine hoeveelheid smeervet aan op de

omtrek van de kruk. Breng de sluitring, het tandwiel en de kruk in die volgorde aan op de pen. ►Fig.11: 1. Kruk 2. Tandwiel 3. Sluitring 4. Pen

7. Draai de kruk zodanig dat de 2 kleine gaten in de

krukzijnuitgelijndopdeuitlijnlijn,zoalsaangegevenin de afbeelding. ►Fig.12: 1.Uitlijnlijn2. Klein gat

8. Verschuif de messenbladen zodanig dat het gat in

de geleideplaat zich in het midden van de ringen van de messenbladen bevindt. ►Fig.13: 1. Geleideplaat

Steekdeschroef,dieinstap2werdverwijderd, door het gat in de schede in het gat in de messenbladen. ►Fig.14: 1. Gat

10. Bevestig de messenbladen aan het gereedschap

en draai daarna 3 schroeven vast met behulp van de schroevendraaier. ►Fig.15: 1. Schroef

11. Verwijderdeschroefdieinstap9inhetgatinde

messenbladen werden gestoken, en draai deze daarna in de messenbladen om ze te bevestigen. KENNISGEVING: Als de messenbladen niet goed werken, grijpen de messenbladen niet goed aan op de kruk. Verwijder de messenbladen en breng ze opnieuw aan. KENNISGEVING: Als andere onderdelen dan de messenbladen, zoals de kruk, zijn versleten, vraagt u een erkend Makita-servicecentrum, de onderdelen te vervangen of het gereedschap te repareren. De snoeiafvalvanger aanbrengen en verwijderen Optioneel accessoire LET OP: Draag bij het aanbrengen of verwij- deren van de snoeiafvalvanger altijd handschoe- nen zodat uw handen niet rechtstreeks in aanra- king komen met de messenbladen. LET OP: Bevestig de schede voordat u de snoeiafvalvanger aanbrengt of verwijdert. De snoeiafvalvanger verzamelt afgesneden bladeren waardoorhetopruimenlaterveelgemakkelijkeris.Hij kan aan beide kanten van het gereedschap worden bevestigd.

3. Druk op de hendels van de snoeiafvalvanger en

haak vervolgens de vergrendelhaken aan de andere kant in de sleuf van de messenbladen. ►Fig.18: 1. Hendel Omdesnoeiafvalvangerteverwijderen,druktude hendels in om de vergrendelhaken te ontgrendelen. ►Fig.19: 1. Hendel KENNISGEVING: Probeer de snoeiafvalvanger nooit met grote kracht te verwijderen terwijl de vergrendelhaken aangrijpen in de sleuven van de messenbladen. BEDIENING Het gereedschap bedienen WAARSCHUWING: Gebruik het gereedschap niet in de buurt van elektriciteitsdraden. Aanraking van elektriciteitsdraden of gebruik van het gereed- schap in de buurt van elektriciteitsdraden kan leiden tot ernstig letsel of een elektrische schok die leidt tot de dood. WAARSCHUWING: Houd uw handen uit de buurt van de messenbladen. WAARSCHUWING: Let er goed op dat u te allen tijde de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich niet in uw richting of in de richting van iemand die in de buurt staat beweegt. Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders. LET OP: Vermijd, voor zover dat praktisch is, het gebruik van het gereedschap bij zeer warm weer. Let tijdens gebruik van het gereedschap op uw fysieke toestand. LET OP: Wees voorzichtig niet per ongeluk een metalen afrastering of andere harde voorwer- pen te raken tijdens het snoeien. De messenbladen kunnen breken en letsel veroorzaken. LET OP: Wees voorzichtig dat de messen- bladen tijdens gebruik niet de grond raken. Het gereedschap kan hierdoor terugslaan en letsel veroorzaken. LET OP: Het is bijzonder gevaarlijk met de heggenschaar te ver te reiken, met name op een ladder. Werk niet vanuit een wankele of instabiele stand. KENNISGEVING: Probeer geen takken dikker dan 10 mm diameter te snoeien met het gereed- schap. Snoei takken met behulp van een snoei- schaar op 10 cm lager af dan de snoeihoogte voordat u het gereedschap gebruikt. ►Fig.20: (1) Snoeihoogte (2) 10 cm KENNISGEVING: Snoei niet in dode bomen of andere harde voorwerpen. Als u dit toch doet, kan het gereedschap worden beschadigd. KENNISGEVING: Snijd geen gras of onkruiden met de messenbladen. Het gras of de onkruiden kunnen verstrikt raken in de messenbladen.56 NEDERLANDS Houd het gereedschap met beide handen vast door de voorhandgreep en de achterhandgreep vast te pakken. ►Fig.21: 1. Voorhandgreep 2. Achterhandgreep Houddeuit-vergrendelknopingedruktenknijpdetrek- kerschakelaar in, en beweeg vervolgens het gereed- schap naar voren. ►Fig.22 Als standaardmethode houdt u de messenbladen gekanteld in de snoeirichting en beweegt u ze rustig en langzaam met een snelheid van 3 of 4 seconden per meter. ►Fig.23 Omdezijkantvaneenheggelijkmatigtesnoeien, snoeit u van onder naar boven. ►Fig.24 Als u een ronde vorm wilt snoeien (snoeien van buxus, rododendron, enz.), snoeit u van onder naar boven voor een mooie afwerking. ►Fig.25 Als de snoeiafvalvanger is bevestigd aan de messen- bladen, verzamelt deze de gesnoeide bladeren en maakthetopruimennaderhandveelgemakkelijker. ►Fig.26 ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. LET OP: Leg het gereedschap altijd op de grond wanneer u het inspecteert of onderhoudt. Alsuhetgereedschapmonteertofafsteltterwijlhet rechtop staat, kan ernstig letsel worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeen erkend Makita-servicecentrum of de Makita-fabriek, en altijdmetgebruikvanMakita-vervangingsonderdelen. Het gereedschap reinigen Reinig het gereedschap door het stof eraf te vegen met een droge doek of een doek gedoopt in zeepwater en uitgewrongen. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. De messenbladen onderhouden Voorafgaandaangebruik,enéénkeerperuurtij- dens gebruik, brengt u olie met een lage viscositeit (machineolie of smeerolie uit een spuitbus) aan op de messenbladen. ►Fig.27 Verwijdernadewerkzaamhedenhetvuilvanafbeide zijdenvandemessenbladenmetbehulpvaneen staalborstel, veeg de messenbladen schoon met een doek, en breng daarna olie met een lage viscositeit (machineolie of smeerolie uit een spuitbus) aan op de messenbladen. ►Fig.28 KENNISGEVING: Was de messenbladen niet met water. Als u dit toch doet, kan het gereedschap gaan roesten of worden beschadigd. KENNISGEVING: Vuil en roest zorgen voor een buitensporige weerstand tussen de messen- bladen en verkorten de gebruiksduur van een acculading. Opslag Schuif de schede over de messenbladen zodat deze niet bloot liggen. Bewaar het gereedschap buiten bereik van kinderen. Bewaar het gereedschap op een plaats die niet is blootgesteld aan vocht of regen.57 NEDERLANDS PROBLEMEN OPLOSSEN Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding niet wordt beschreven, probeer dan niet het gereedschap te demonteren. Laat repara- ties over aan een erkend Makita-servicecentrum, uitsluitend met gebruik van originele Makita-vervangingsonderdelen. Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing Motor loopt niet. De accu is niet aangebracht. Breng de accu aan. Probleem met de accu (lage spanning). Laad de accu op. Als het opladen niet helpt, ver- vangt u de accu. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. Demotorslaatalnakortetijdafofde motor loopt niet. Deaccuisbijnaleeg. Laad de accu op. Als het opladen niet helpt, ver- vangt u de accu. Oververhitting. Stop het gebruik van het gereedschap en laat het afkoelen. Het gereedschap bereikt niet het maximumtoerental. De accu is niet goed aangebracht. Breng de accu aan zoals beschreven in deze gebruiksaanwijzing. Het accuvermogen neemt af. Laad de accu op. Als het opladen niet helpt, ver- vangt u de accu. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. De messenbladen bewegen niet: stop het gereedschap onmiddellijk! Ongeschikte hoek van de messenbladen. Verzeker u ervan dat de kop goed is vastgezet in de correcte hoek voor gebruik. Vreemdevoorwerpenzijnvastgelopen tussen de messenbladen. Schakelhetgereedschapuitenverwijderdeaccu, enverwijderdaarnadevreemdevoorwerpenmet behulp van een tang of ander gereedschap. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. Abnormale trillingen: stop het gereedschap onmiddellijk! Demessenbladenzijngebroken,verbo- gen of versleten. Vervang de messenbladen. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. De messenbladen en de motor kunnen niet stoppen: verwijderdeaccuonmiddellijk! Elektrische storing. Verwijderdeaccuenvraaguwplaatselijkerkende servicecentrum het gereedschap te repareren. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven.Bijgebruikvanandereaccessoiresof hulpstukkenbestaathetgevaarvanpersoonlijkelet- sel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Wenstumeerbijzonderhedenoverdezeacces- soires,neemdancontactopmethetplaatselijke Makita-servicecentrum.
