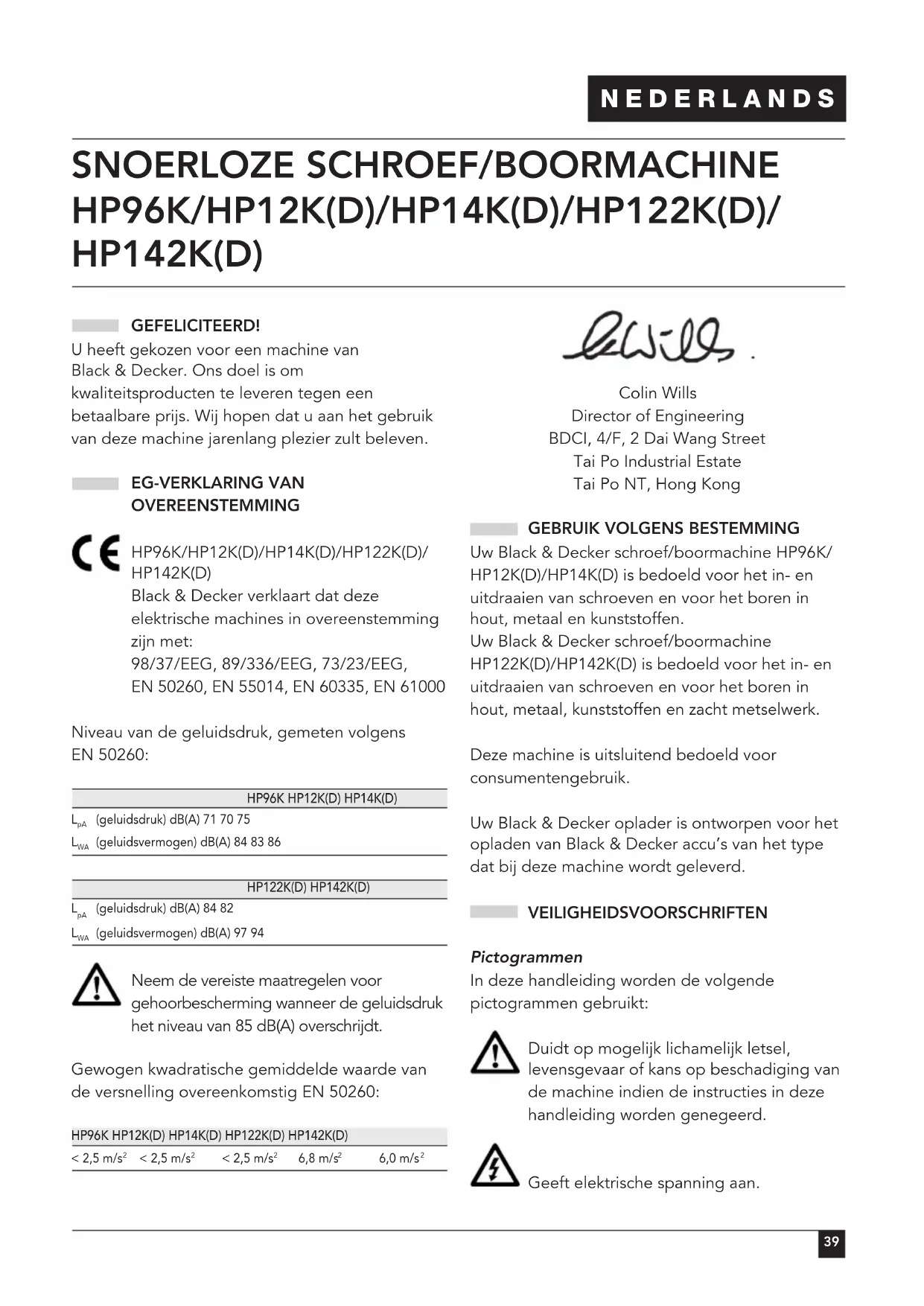

HP96K/HP12K(D)/HP14K(D)/HP122K(D)/ HP142K(D) GEFELICITEERD! U heeft gekozen voor een machine van Black & Decker. Ons doel is om kwaliteitsproducten te leveren tegen een betaalbare prijs. Wij hopen dat u aan het gebruik van deze machine jarenlang plezier zult beleven. EG-VERKLARING VAN OVEREENSTEMMING HP96K/HP12K(D)/HP14K(D)/HP122K(D)/ HP142K(D) Black & Decker verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50260, EN 55014, EN 60335, EN 61000 Niveau van de geluidsdruk, gemeten volgens EN 50260: HP96K HP12K(D) HP14K(D)

(geluidsdruk) dB(A) 71 70 75

(geluidsdruk) dB(A) 84 82

(geluidsvermogen) dB(A) 97 94 Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50260: HP96K HP12K(D) HP14K(D) HP122K(D) HP142K(D) < 2,5 m/s

Uw Black & Decker schroef/boormachine HP96K/ HP12K(D)/HP14K(D) is bedoeld voor het in- en uitdraaien van schroeven en voor het boren in hout, metaal en kunststoffen. Uw Black & Decker schroef/boormachine HP122K(D)/HP142K(D) is bedoeld voor het in- en uitdraaien van schroeven en voor het boren in hout, metaal, kunststoffen en zacht metselwerk. Deze machine is uitsluitend bedoeld voor consumentengebruik. Uw Black & Decker oplader is ontworpen voor het opladen van Black & Decker accu’s van het type dat bij deze machine wordt geleverd. VEILIGHEIDSVOORSCHRIFTEN Pictogrammen In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. Geeft elektrische spanning aan.40 NEDERLANDS Lees de handleiding voordat u met de machine gaat werken. Brandgevaar. Ken uw machine ◆ Waarschuwing! Bij het gebruik van accugevoede machines dienen ter bescherming tegen brandgevaar, vrijkomen van accuvloeistof, letsel en materiële schade altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften. ◆ Lees de gebruiksaanwijzing aandachtig door voordat u met de machine gaat werken. ◆ Zorg ervoor dat u voor gebruik weet hoe u de machine in geval van nood uitschakelt. ◆ Bewaar deze instructies zorgvuldig! Algemeen

1. Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

2. Houd rekening met omgevingsinvloeden

Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. Zorg dat de werkomgeving goed is verlicht. Gebruik de machine niet op plaatsen waar brand- of explosiegevaar bestaat, b.v. in de buurt van brandbare vloeistoffen of gassen.

3. Houd kinderen uit de buurt

Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine niet aanraken.

4. Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

5. Persoonlijke bescherming

Draag altijd een veiligheidsbril. Draag een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. Draag altijd gehoorbescherming als het geluidsniveau onaangenaam hoog is.

6. Zorg voor een veilige houding

Zorg altijd voor een juiste, stabiele houding.

7. Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent.

8. Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend.

9. Sluit de uitrusting van de stofafvoer aan

Indien hulpmiddelen zijn meegeleverd voor de aansluiting van stofafvoer en voorzieningen voor stofopvang, zorg dan dat deze zijn aangesloten en naar behoren worden gebruikt. 10.Verwijder sleutels en hulpgereedschappen Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd. 11.Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen te lichte machine of hulpstukken voor te zwaar werk. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Overbelast de machine niet. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming. 12.Controleer de machine op beschadigingen Controleer de machine voor gebruik op schade. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. Vergewis u er van dat de machine correct werkt. Gebruik de machine niet als enig onderdeel defect is.41 NEDERLANDS Gebruik de machine niet als de aan/uit- schakelaar niet werkt. Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of vervangen. Probeer nooit om de machine zelf te repareren. 13.Verwijder de accu Neem de accu van de machine als u de machine niet gebruikt, voordat u gereedschappen, accessoires of onderdelen van de machine verwisselt en voordat u onderhoud aan de machine uitvoert. 14.Voorkom onbedoeld inschakelen Draag de machine niet met uw vingers aan de aan/uit-schakelaar. Vergewis u er van dat de machine is uitgeschakeld als u de accu aanbrengt. 15.Misbruik het snoer niet Draag de oplader nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 16.Berg de machine veilig op Berg de machine, oplader en accu na gebruik op in een droge ruimte, buiten het bereik van kinderen. 17.Onderhoud de machine met zorg Houd snijgereedschappen scherp en schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. Houd de handgrepen en schakelaars droog en vrij van olie en vet. 18.Reparaties Deze machine voldoet aan de geldende veiligheidseisen. Reparaties mogen uitsluitend worden uitgevoerd door bevoegde vakmensen en met behulp van originele reserveonderdelen; anders kan er een aanzienlijk gevaar voor de gebruiker ontstaan. Aanvullende veiligheidsvoorschriften voor accu’s en opladers Accu’s ◆ Probeer nooit een accu te openen. ◆ Stel accu’s niet aan water bloot. ◆ Bewaar accu’s niet op plaatsen waar de temperatuur 40 °C kan overschrijden. ◆ Laad accu’s uitsluitend op bij een omgevingstemperatuur tussen 4 °C en 40 °C. ◆ Laad accu’s uitsluitend op met behulp van de meegeleverde oplader (zie technische gegevens). ◆ Controleer voor het opladen of de accu droog en schoon is. ◆ Gebruik het juiste type accu voor de machine (zie technische gegevens). ◆ Volg bij het afdanken van accu’s de instructies in de paragraaf “Milieu” op. ◆ Onder extreme gebruikscondities kan er vloeistof uit de accu vrijkomen. Als u vloeistof op de accu opmerkt, gaat u als volgt te werk: - Verwijder met behulp van een doekje voorzichtig de vloeistof van de accu. Vermijd huidcontact. - Als de vloeistof toch in aanraking komt met de huid of de ogen, volgt u de onderstaande instructies op. De accuvloeistof bestaat uit een 25-30 % oplossing van kaliumhydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddellijk met water af. Neutraliseer de vloeistof met een zwak zuur zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minuten met schoon stromend water. Raadpleeg vervolgens een arts. Voorkom kortsluiting tussen de contactpunten van een losse accu (bijv. door het bewaren van sleutels in dezelfde zak als de accu). Verbrand de accu nooit. Probeer nooit een beschadigde accu op te laden.42 NEDERLANDS Opladers ◆ Gebruik uw Black & Decker oplader uitsluitend voor het opladen van accu’s van het meegeleverde type. Andere accu’s kunnen barsten, wat tot letsel en materiële schade kan leiden. ◆ Probeer nooit om niet oplaadbare batterijen op te laden. ◆ Laat een defect netsnoer onmiddellijk vervangen. ◆ Stel de oplader niet aan water bloot. ◆ Open de oplader niet. ◆ Steek geen voorwerpen in het inwendige van de oplader. Uitsluitend voor gebruik binnenshuis. Aanvullende veiligheidsinstructies voor schroef/ boormachines ◆ Controleer voordat u gaat boren in muren, vloeren of plafonds de locatie van eventueel aanwezige gas-, water- en elektriciteitsleidingen. ◆ Vermijd aanraking met de punt van de boor vlak na het boren, omdat deze heet kan zijn. ELEKTRISCHE VEILIGHEID Controleer of de ingangsspanning van de oplader overeenkomt met de netspanning. Uw oplader is dubbel geïsoleerd overeenkomstig EN 60335. Een aarddraad is daarom niet vereist. HP96K/HP12K(D)/HP14K(D) Vervang de oplader nooit door een netstekker. OVERZICHT (fig. A)

1. Schakelaar voor elektronisch regelbaar toerental

(HP12K(D)/HP14K(D)/HP122K(D)/HP142K(D))

1. Twee snelheden aan/uit-schakelaar (HP96K)

5. Twee versnellingen keuzeschakelaar

(HP122K(D)/HP142K(D))

6. Indicatie voor accu opladen

(HP96K/HP12K/HP14K/HP122K/HP142K)

7. Indicatie voor recht boren

15. Indicator einde oplaadtijd (HP122K(D)/HP142K(D))

MONTAGE Aanbrengen en verwijderen van de accu (fig. B) ◆ Om de accu (9) aan te brengen, houdt u hem voor de houder op de machine. Schuif de accu in de houder en duw deze aan totdat hij vastklikt. ◆ Om de accu te verwijderen, drukt u de ontgrendelingsknop (10) in trekt u tegelijk de accu uit de houder. Aanbrengen en verwijderen van een boorbit of schroefbit (fig. A & C) Deze machine is voorzien van een snelspanboorhouder voor het eenvoudig verwisselen van bits. ◆ Vergrendel de machine door de links/rechts- schuif (2) in de middenpositie te zetten (fig. A). ◆ Open de boorhouder door met één hand aan het voorste deel (16) te draaien en ondertussen met de andere hand het achterste deel (17) vast te houden (fig. C). ◆ Steek de schacht van de bit (18) in de boorhouder. ◆ Draai de boorhouder stevig vast door met één hand het voorste deel (16) te draaien en ondertussen met de andere hand het achterste deel (17) vast te houden. Deze machine wordt geleverd met een dubbelzijdige schroevendraaierbit in de bithouder (8) (fig. A). ◆ Om de schroefbit uit de bithouder te verwijderen, licht u de bit uit de uitsparing. ◆ Om de schroefbit te bewaren, drukt u deze stevig in de houder.43 NEDERLANDS HP12KD/HP14KD/HP122KD/HP142KD - Bevestigen van de detector (fig. K) De machine is voorzien van een montageplaats waar de detector (23) wordt opgeborgen als hij niet wordt gebruikt. ◆ Hang het apparaat aan de houder (24) op zoals afgebeeld. GEBRUIK Laat de machine op haar eigen tempo werken. Niet overbelasten. Opladen van de accu De accu moet worden opgeladen voor het eerste gebruik alsmede zodra hij niet meer genoeg energie levert voor werkzaamheden die eerder moeiteloos konden worden verricht. Als u de accu voor de eerste keer of na langdurige opslag oplaadt, zal deze slechts voor ca. 80% worden opgeladen. Na een aantal laad- en ontlaad-cycli wordt de accu echter compleet opgeladen. Tijdens het opladen kan de accu warm aanvoelen. Dit is normaal en duidt niet op een defect. Laad de accu niet op bij omgevingstemperaturen onder 4 °C of boven 40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C. HP96K/HP12K(D)/HP14K(D) (fig. D) ◆ Verwijder de accu (9) uit de machine om deze op te laden. ◆ Schuif de opladerhouder (12) op de accu zoals aangegeven. ◆ Steek de stekker van de oplader (11) in het stopcontact. Tijdens het opladen wordt de accu warm. Na ongeveer 3 uur laden is de accu volledig opgeladen. ◆ Verwijder de opladerhouder van de accu. HP122K(D)/HP142K(D) (fig. E) ◆ Om de accu (9) op te laden, haalt u deze uit de machine en steekt hem in de oplader (13). De accu past slechts op één manier in de oplader. Niet forceren. Verzeker u ervan dat de accu volledig in de oplader is geplaatst. ◆ Steek de stekker van de oplader in het stopcontact. ◆ Controleer of de rode oplaadindicator (14) brandt. Als de groene indicator einde oplaadtijd (15) brandt, is de accu te heet en kan deze niet worden opgeladen. Indien dit gebeurt, haalt u de accu uit de oplader en laat hem ongeveer 1 uur afkoelen voordat u de accu terugplaatst. Na ongeveer 1 uur opladen dooft de rode oplaadindicator (14) en gaat de groene indicator einde oplaadtijd (15) branden. De accu is nu volledig opgeladen. ◆ Verwijder de accu uit de oplader. HP96K/HP12K/HP14K/HP122K/HP142K - De staat van de accu controleren (fig. F) Deze machine is voorzien van een accu- oplaadindicatie, waarmee u de staat van de accu kunt controleren. ◆ Druk de knop (19) in en houdt deze ingedrukt. ◆ Kijk hoeveel lampjes (20) er branden: Acculading 1 lampje laag 2 lampjes half 3 lampjes vol Selecteren van de draairichting (fig. G) Kies voor boren en schroeven indraaien de draairichting rechtsom (met de klok mee). Kies voor schroeven losdraaien of voor het verwijderen van een vastgelopen boorbit de draairichting linksom (tegen de klok in). ◆ Om de draairichting rechtsom te selecteren, drukt u de links/rechts-schuif (2) naar links. ◆ Om de draairichting linksom te selecteren, drukt u de links/rechts-schuif naar rechts. ◆ Om de machine te vergrendelen, zet u de links/rechts-schuif in de middenpositie. Het koppel instellen (fig. H) Deze machine is voorzien van een ring om het koppel in te stellen voor het vastdraaien van schroeven. Grote schroeven en werkstukken van harde materialen vereisen een hogere koppelinstelling dan kleine schroeven en werkstukken van zachte materialen. De ring biedt een groot aantal instellingen voor elke toepassing.44 NEDERLANDS ◆ Voor boren in hout, metaal en kunststoffen, zet u de ring (3) in de boorpositie door het symbool op één lijn met de markering (21) te brengen. ◆ Voor schroevendraaien zet u de ring in de gewenste stand. Als u de geschikte stand nog niet kent, gaat u als volgt te werk: ◆ Zet de ring (3) op de laagste koppelinstelling. ◆ Draai de eerste schroef in. ◆ Als de koppeling slipt voordat het gewenste resultaat is bereikt, verhoogt u de koppelstand en vervolgt u het indraaien van de schroef. Herhaal totdat u de juiste stand bereikt. Gebruik deze stand voor de resterende schroeven. HP122K(D)/HP142K(D) - Boren in metselwerk (fig. H & I) ◆ Voor boren in metselwerk zet u de kraag (3) in de klopboorpositie door het symbool op één lijn met de markering (21) te brengen. ◆ Schuif de twee versnellingen keuzeschakelaar (5) in de richting van de voorkant van de machine (tweede versnelling). HP122K(D)/HP142K(D) - Twee versnellingen keuzeschakelaar (fig. I) ◆ Schuif voor boren in staal en voor schroevendraaiertoepassingen de twee versnellingen keuzeschakelaar (5) in de richting van de achterkant van de machine (eerste versnelling). ◆ Schuif voor boren in andere materialen dan staal de twee versnellingen keuzeschakelaar (5) in de richting van de voorkant van de machine (tweede versnelling). Indicatie voor recht boren (fig. J) Deze machine is uitgerust met een indicatie om recht boren te vergemakkelijken. Deze mogelijkheid kan zowel in een horizontale als in een verticale positie worden toegepast. ◆ Plaats de machine zoals vereist. ◆ Houd de schakelaar (1) een klein stukje ingedrukt zonder de machine in te schakelen. ◆ Beweeg langzaam de achterkant van de machine tot het rode indicatielampje (22) gaat branden. ◆ Druk de schakelaar verder in om te beginnen met boren. HP12KD/HP14KD/HP122KD/HP142KD - Localiseren van leidingen of bedrading (fig. K) ◆ Neem de detector (23) uit de houder (24). ◆ Zie de handleiding van de detector voor verdere instructies. Boren/schroeven draaien (fig. A) ◆ Selecteer de draairichting links- of rechtsom met behulp van de links/rechts-schuif (2). ◆ Om de machine in te schakelen, drukt u de schakelaar (1) in. De machinesnelheid hangt af van hoever u de schakelaar indrukt. ◆ Om de machine uit te schakelen, laat u de schakelaar los. Tips voor optimaal gebruik Boren ◆ Voer altijd lichte druk uit in een rechte lijn met de boorbit. ◆ Verminder de druk op de machine net voordat de boorpunt door de andere kant van het werkstuk heengaat. ◆ Gebruik een blok hout om werkstukken die kunnen versplinteren te beschermen. ◆ Gebruik houtboren voor het boren van grote gaten in hout. ◆ Gebruik HSS-boren voor het boren in metaal. ◆ Gebruik steenboren voor het boren in zacht metselwerk. ◆ Gebruik een smeermiddel voor boren in andere metalen dan gietijzer en koper. ◆ Maak een inkerving met behulp van een puntslag in het midden van het te boren gat om de nauwkeurigheid te vergroten. Schroevendraaien ◆ Gebruik altijd het juiste type en de juiste maat schroefbit. ◆ Als schroeven moeilijk in te draaien zijn, gebruik dan een beetje vloeibaar wasmiddel of zeep als smeermiddel. ◆ Houd de machine en schroefbit altijd in een rechte lijn met de schroef.45 NEDERLANDS ONDERHOUD Uw Black & Decker machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken. Uw oplader behoeft geen ander onderhoud dan een regelmatige reiniging. ◆ Verwijder de accu van de machine alvorens onderhoudswerkzaamheden uit te voeren. ◆ Koppel voor het reinigen van de oplader de netstekker los van het lichtnet. ◆ Reinig regelmatig de ventilatieopeningen van de machine en oplader met behulp van een zachte borstel of een droge doek. ◆ Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel. ◆ Open regelmatig de boorhouder en tik zachtjes om eventueel stof uit de binnenkant te verwijderen. MILIEU Machine Wanneer uw oude Black & Decker machine aan vervanging toe is, breng deze dan naar een Black & Decker service- center voor milieuvriendelijke verwerking. Accu’s

Black & Decker accu’s kunnen vele malen opnieuw worden opgeladen. Versleten accu’s dienen op milieubewuste wijze te worden verwijderd: ◆ Gebruik de energie van de accu helemaal op en verwijder hem dan van de machine. ◆ NiCd- en NiMH-accu’s zijn recycleerbaar. Breng ze naar uw handelaar of naar een plaatselijk verwerkingscentrum voor klein chemisch afval. De ingezamelde accu’s worden dan op milieuvriendelijke wijze gerecycleerd of verwijderd. Technische gegevens HP96K HP12K(D) HP14K(D) HP122K(D) HP142K(D) Spanning V

Gemiddelde oplaadtijd h 3 3 3 1 146 NEDERLANDS Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: ◆ Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; ◆ Het product onoordeelkundig is gebruikt; ◆ Het product is beschadigd door invloeden van buitenaf of door een ongeval; ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel. Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet- adres: www.2helpU.com.47 ESPAÑOL
