MANUALE UTENTE HP12KD BLACK & DECKER

HP12K(D)/HP14K(D)/HP122K(D)/HP142K(D) CONGRATULAZIONI! Lei ha scelto un utensile Black & Decker. Il nostro obiettivo é fornire utensili di qualità ad un prezzo contenuto. Desideriamo che questo utensile sia di suo gradimento e lo possa usare per molti anni.

DICHIARAZIONE CE DI CONFORMITÀ

HP96K/HP12K(D)/HP14K(D)/HP122K(D)/ HP142K(D) Black & Decker dichiara che questi utensili sono stati costruiti in conformità a: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50260, EN 55014, EN 60335, EN 61000 Livello di rumorosità, dati ricavati in base alla norma EN 50260: HP96K HP12K(D) HP14K(D)

(potenza sonora) dB(A) 97 94 Prendere appropriate misure a protezione dell’udito qualora il livello acustico superasse gli 85 dB(A). Il valore medio quadratico ponderato dell’accelerazione secondo EN 50260: HP96K HP12K(D) HP14K(D) HP122K(D) HP142K(D) < 2,5 m/s

Colin Wills Director of Engineering BDCI, 4/F, 2 Dai Wang Street Tai Po Industrial Estate Tai Po NT, Hong Kong USO PROGETTATO Il trapano / avvitatore Black & Decker HP96K/ HP12K(D)/HP14K(D) è stato progettato per inserire ed estrarre viti e forare legno, metalli e plastica. Il trapano / avvitatore Black & Decker HP122K(D)/ HP142K(D) è stato progettato per inserire ed estrarre viti e forare legno,metalli, plastica e muratura. L’utensile é stato progettato per un uso individuale. Il vostro caricabatteria Black & Decker è stato progettato per caricare batterie Black and Decker del tipo fornito con questo utensile.

ISTRUZIONI DI SICUREZZA

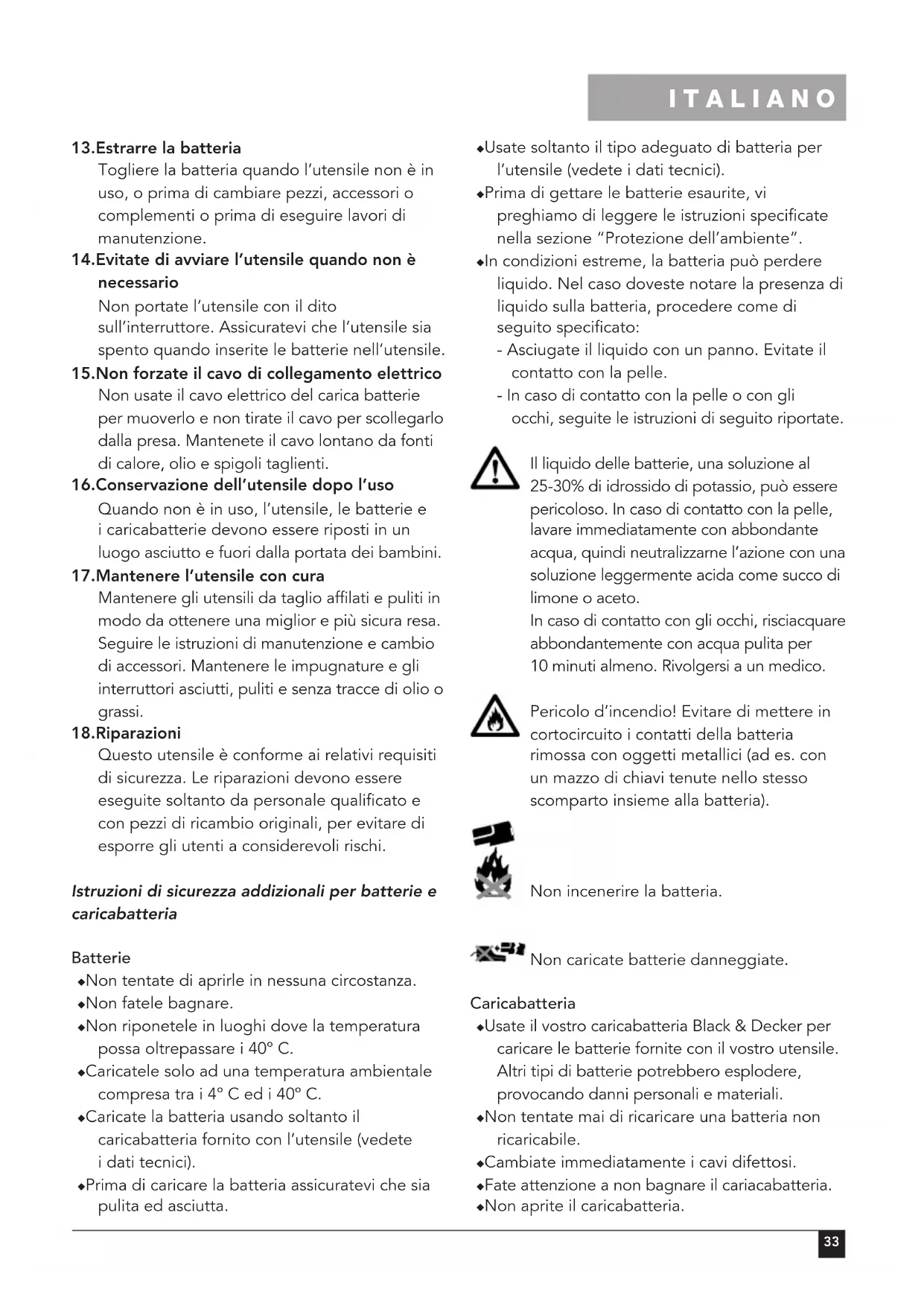

Simboli di sicurezza I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. Indica pericolo di scossa elettrica. Leggere attentamente il manuale prima di utilizzare l’utensile. Pericolo d’incendio.loading-circle-133 ITALIANO 13.Estrarre la batteria Togliere la batteria quando l’utensile non è in uso, o prima di cambiare pezzi, accessori o complementi o prima di eseguire lavori di manutenzione. 14.Evitate di avviare l’utensile quando non è necessario Non portate l’utensile con il dito sull’interruttore. Assicuratevi che l’utensile sia spento quando inserite le batterie nell’utensile. 15.Non forzate il cavo di collegamento elettrico Non usate il cavo elettrico del carica batterie per muoverlo e non tirate il cavo per scollegarlo dalla presa. Mantenete il cavo lontano da fonti di calore, olio e spigoli taglienti. 16.Conservazione dell’utensile dopo l’uso Quando non è in uso, l’utensile, le batterie e i caricabatterie devono essere riposti in un luogo asciutto e fuori dalla portata dei bambini. 17.Mantenere l’utensile con cura Mantenere gli utensili da taglio affilati e puliti in modo da ottenere una miglior e più sicura resa. Seguire le istruzioni di manutenzione e cambio di accessori. Mantenere le impugnature e gli interruttori asciutti, puliti e senza tracce di olio o grassi. 18.Riparazioni Questo utensile è conforme ai relativi requisiti di sicurezza. Le riparazioni devono essere eseguite soltanto da personale qualificato e con pezzi di ricambio originali, per evitare di esporre gli utenti a considerevoli rischi. Istruzioni di sicurezza addizionali per batterie e caricabatteria Batterie ◆ Non tentate di aprirle in nessuna circostanza. ◆ Non fatele bagnare. ◆ Non riponetele in luoghi dove la temperatura possa oltrepassare i 40º C. ◆ Caricatele solo ad una temperatura ambientale compresa tra i 4º C ed i 40º C. ◆ Caricate la batteria usando soltanto il caricabatteria fornito con l’utensile (vedete i dati tecnici). ◆ Prima di caricare la batteria assicuratevi che sia pulita ed asciutta. ◆ Usate soltanto il tipo adeguato di batteria per l’utensile (vedete i dati tecnici). ◆ Prima di gettare le batterie esaurite, vi preghiamo di leggere le istruzioni specificate nella sezione “Protezione dell’ambiente”. ◆ In condizioni estreme, la batteria può perdere liquido. Nel caso doveste notare la presenza di liquido sulla batteria, procedere come di seguito specificato: - Asciugate il liquido con un panno. Evitate il contatto con la pelle. - In caso di contatto con la pelle o con gli occhi, seguite le istruzioni di seguito riportate. Il liquido delle batterie, una soluzione al 25-30% di idrossido di potassio, può essere pericoloso. In caso di contatto con la pelle, lavare immediatamente con abbondante acqua, quindi neutralizzarne l’azione con una soluzione leggermente acida come succo di limone o aceto. In caso di contatto con gli occhi, risciacquare abbondantemente con acqua pulita per 10 minuti almeno. Rivolgersi a un medico. Pericolo d’incendio! Evitare di mettere in cortocircuito i contatti della batteria rimossa con oggetti metallici (ad es. con un mazzo di chiavi tenute nello stesso scomparto insieme alla batteria). Non incenerire la batteria. Non caricate batterie danneggiate. Caricabatteria ◆ Usate il vostro caricabatteria Black & Decker per caricare le batterie fornite con il vostro utensile. Altri tipi di batterie potrebbero esplodere, provocando danni personali e materiali. ◆ Non tentate mai di ricaricare una batteria non ricaricabile. ◆ Cambiate immediatamente i cavi difettosi. ◆ Fate attenzione a non bagnare il cariacabatteria. ◆ Non aprite il caricabatteria.34 ITALIANO ◆ Non testare il caricabatteria. Da usarsi soltanto in interni. Istruzioni addizionali di sicurezza per trapani/ avvitatori ◆ Prima di forare pareti, pavimenti, soffitti, verificate l’ubicazione di cavi elettrici e tubazioni. ◆ Evitate toccare la punta del trapano appena dopo aver forato, può essere molto calda. SICUREZZA ELETTRICA Assicurarsi che la tensione del caricabatteria corrisponda a quella erogata dalla rete. Il caricabatteria è fornito di doppio isolamento, in ottemperanza alla norma EN 60335, per la quale non è richiesta la messa a terra. HP96K/HP12K(D)/HP14K(D) Non cercate di rimpiazzare il caricabatteria inserendo l’utensile in una presa di corrente. L’INSIEME (fig. A)

1. Interruttore a velocità variabile

(HP12K(D)/HP14K(D)/HP122K(D)/HP142K(D))

1. Interruttore on/off a due velocità (HP96K)

2. Selettore avanti/indietro

3. Selettore modo / anello di regolazione coppia

5. Selettore a due scatti (HP122K(D)/HP142K(D))

7. Spia di foratura dritta

10. Pulsante di sgancio per batteria

14. Indicatore di carica (HHP122K(D)/HP142K(D))

15. Indicatore fine carica (HP122K(D)/HP142K(D))

MONTAGGIO Inserire e togliere la batteria (fig. B) ◆ Per inserire la batteria (9), allinearla alla base dell’utensile. Fare slittare la batteria nella base fino a che non si inserisce a scatto. ◆ Per togliere la batteria, premere il pulsante di sgancio (10) e, contemporaneamente, estrarre la batteria dalla base. Inserire e staccare una punta per il trapano o una lama per l’avvitatore (fig. A & C) L’utensile è dotato di un mandrino senza chiave che permette di cambiare con facilità punte e lame. ◆ Bloccare l’utensile collocando il selettore avanti/ indietro (2) nella posizione centrale (fig. A). ◆ Aprire il mandrino girando con una mano la parte anteriore (16) e sorreggendo con l’altra la parte posteriore (17) (fig. C). ◆ Inserire la punta o la lama (18) nel mandrino. ◆ Stringere con decisione il mandrino girando con una mano la parte anteriore (16) e sorreggendo con l’altra la parte posteriore (17). Questo utensile viene fornito con un avvitatore a doppia lama inserito nel supporto lame (8) (fig. A). ◆ Per staccare la lama dell’avvitatore dal supporto lame sollevarla dall’apposita scanalatura. ◆ Per rimettere la lama dell’avvitatore nel supporto, premere con decisione la lama nel supporto. HP12KD/HP14KD/HP122KD/HP142KD - Fissaggio del rilevatore (fig. K) L’attrezzo prevede un’area di montaggio in cui conservare il rilevatore (23) quando non viene utilizzato. ◆ Appendere l’unità al portautensile (24) come illustrato. IMPIEGO ◆ Lasciate che l’utensile lavori al proprio ritmo. Non sovracaricatelo. Carica della batteria E’ necessario caricare la batteria in precedenza del primo utilizzo e ogniqualvolta che non eroghi la sufficiente energia per eseguire un lavoro che prima veniva eseguito con facilità.35 ITALIANO Quando si carica la batteria per la prima volta, o dopo un lungo periodo d’inattività, accetterà soltanto l’80% della sua capacità. Dopo diversi cicli di carica e scarica la batteria raggiunge la sua piena capacità. La batteria si può riscaldare durante il processo di carica; è normale e non è indicativo di nessun problema. Non caricate la batteria con temperatura ambiente sotto i 4º C o sopra i 40º C. La temperatura adeguata di carica è di circa 24º C. HP96K/HP12K(D)/HP14K(D) (fig. D) ◆ Per caricare la batteria (9), rimuoverla dall’utensile. ◆ Fare slittare la base del caricabatteria (12) nella batteria, come illustrato. ◆ Inserire la spina del caricabatteria (11). La batteria si scalda durante la carica. Dopo circa 3 ore la batteria sarà completamente carica. ◆ Togliere la base del caricabatteria dalla batteria. HP122K(D)/HP142K(D) (fig. E) ◆ Per caricare la batteria (9), toglierla dall’utensile ed inserirla nel caricatore (13). La batteria s’inserisce in un solo verso nel caricatore. Assicuratevi che la batteria sia perfettamente inserita nel caricatore. ◆ Inserite la spina del caricatore. ◆ Verificare se la spia rossa della carica (14) si accende. Se invece si accende la spia verde di fine carica (15) la batteria è troppo calda e non può essere caricata. In questo caso, togliere la batteria dal caricabatteria, lasciarla raffreddare per circa 1 ora e poi reinserirla nel caricabatteria. Dopo circa 1 ora di carica, la spia rossa di carica (14) si spegnerà e si accenderà la spia verde di fine carica (15). La batteria è ora completamente carica. ◆ Togliere la batteria dal caricabatteria. HP96K/HP12K/HP14K/HP122K/HP142K - Controllare le condizioni della batteria (fig. F) Questo utensile è dotato di un caricabatteria con spia che permette di controllare il livello di carica della batteria. ◆ Tenere premuto il pulsante (19). ◆ Controllare quante spie (20) sono accese: Carica della batteria 1 spia basso 2 spie medio 3 spie alto Selezione del senso di rotazione (fig. G) Per forare e avvitare selezionare il senso di rotazione in avanti (senso orario). Per svitare o per togliere una punta inceppata, selezionare il senso inverso (antiorario). ◆ Per selezionare la rotazione in avanti, spingere il selettore avanti/indietro (2) verso sinistra. ◆ Per selezionare la rotazione indietro, spingere il selettore avanti/indietro verso destra. ◆ Per bloccare l’utensile, collocare il selettore avanti/indietro nella posizione centrale. Selezione del modo operativo o della coppia di serraggio (fig. H) Questo utensile è dotato di un anello che permette di regolare la coppia di serraggio per inserire le viti. Viti grandi e materiali duri richiedono una coppia di serraggio più elevata rispetto a viti piccole e materiali morbidi. L’anello ha un’ampia gamma di impostazioni adatte ad ogni applicazione. ◆ Per forare legno, metallo e plastica, collocare l’anello (3) nella posizione di foratura allineando il simbolo alla tacca (21). ◆ Per usare l’utensile come avvitatore, collocare l’anello sull’impostazione desiderata. Se non si è ancora pratici delle impostazioni adeguate, procedere come segue: ◆ Collocare l’anello (3) sull’impostazione della coppia di serraggio più bassa. ◆ Stringere la prima vite. ◆ Se la frizione si arresta prima di aver ottenuto il risultato desiderato, aumentare l’impostazione dell’anello e continuare a stringere la vite. Ripetere l’operazione fino a raggiungere l’impostazione corretta. Applicare quest’impostazione per tutte le altre viti. HP122K(D)/HP142K(D) - Foratura di murature (fig. H & I) ◆ Per forare muri, collocare l’anello (3) nella posizione di foratura allineando il simbolo alla tacca (21).36 ITALIANO ◆ Fare slittare il selettore a due scatti (5) verso la parte anteriore dell’utensile (2º scatto). HP122K(D)/HP142K(D) - Selettore a due scatti (fig. I) ◆ Per forare l’acciaio e per avvitare viti, fare slittare il selettore a due scatti (5) verso la parte posteriore dell’utensile (1º scatto). ◆ Per forare materiali diversi dall’acciaio fare slittare il selettore a due scatti (5) verso la parte anteriore dell’utensile (2º scatto). Spia di foratura dritta (fig. J) Questo utensile è dotato di una spia per agevolare la foratura dritta. Questa funzione si può usare sia in posizione orizzontale che in posizione verticale. ◆ Collocare l’utensile nella posizione desiderata. ◆ Tenere l’interruttore (1) leggermente premuto, senza accendere l’utensile. ◆ Spostare lentamente la parte posteriore dell’utensile fino a che la spia rossa (22) non si accende. ◆ Premere ulteriormente l’interruttore per iniziare la foratura. HP12KD/HP14KD/HP122KD/HP142KD - Individuazione di tubi o fili (fig. K) ◆ Estrarre il rilevatore (23) dalla custodia (24). ◆ Per ulteriori istruzioni consultare il manuale del rilevatore. Forare/avvitare (fig. A) ◆ Selezionare il senso di rotazione usando il selettore avanti/indietro (2). ◆ Per accendere l’utensile, premere l’interruttore (1). La velocità dell’utensile dipenderà da quanto si preme l’interruttore. ◆ Per spegnere l’utensile, rilasciare l’interruttore. Consigli per un’ottima utilizzazione Forare ◆ Applicare sempre una leggera pressione in linea retta con la punta. ◆ Prima che la punta fuoriesca dall’altra parte del pezzo in lavorazione diminuire la pressione sull’utensile. ◆ Usare un blocco di legno per poggiare i pezzi in lavorazione che si possano scheggiare. ◆ Usare punte a pala per eseguire fori di diametro ampio su legno. ◆ Usare punte HSS per forare metalli. ◆ Usare punte per muratura per forare i muri. ◆ Usare un lubrificante per forare metalli diversi da ottone e ferro. ◆ Per aumentare l’accuratezza della foratura, fare una tacca con un punteruolo nel centro del punto da forare. Avvitare ◆ Usare sempre il tipo e la misura esatta di lama per avvitatore. ◆ Se le viti sono difficili da stringere, provare ad applicare un piccola quantità di liquido detergente o sapone come lubrificante. ◆ Mantenere sempre lo strumento e la lama in linea retta rispetto alla vite. MANUTENZIONE Il vostro utensile Black & Decker é stato progettato per funzionare per un lungo periodo di tempo con il minimo di manutenzione. Il funzionamento continuo e soddisfacente dipende dall’adeguata cura dell’utensile e da pulizie sistematiche. Il vostro caricabatterie non richiede di nessun tipo di manutenzione oltre la sua regolare pulizia. ◆ Prima di eseguire qualsiasi tipo di manutenzione dell’utensile, togliete le batterie dall’utensile. ◆ Scollegate il caricabatterie dalla presa elettrica prima di pulirlo. ◆ Pulite regolarmente con una spazzola morbida o un panno asciutto le feritoie di ventilazione del vostro utensile e del caricabatteria. ◆ Lo scomparto del motore va pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. ◆ Aprire regolarmente il mandrino e batterlo leggermente per togliere tutta la polvere dall’interno.37 ITALIANO

PROTEZIONE DELL’AMBIENTE

Utensili Se doveste un giorno decidere di sostituire i vostri utensili in quanto non più necessari, ricordate di avere cura dell’ambiente che ci circonda. I centri di assistenza Black & Decker ritireranno i vostri vecchi utensili, smaltendoli in modo ecologico. Batterie

Le batterie della Black & Decker si possono ricaricare più volte. Alla fine della loro vita tecnica, gettate le batterie negli appositi contenitori. Abbiate cura dell’ambiente: ◆ Esaurite completamente la carica della batteria, poi toglietela dall’utensile. ◆ Le batterie di NiCd e NiMH sono riciclabili. Portatele al vostro concessionario o all’impianto di riciclaggio. Le batterie raccolte verranno riciclate o adeguatamente distrutte. Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: ◆ Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; ◆ Il prodotto non sia stato usato in modo improprio o scorretto; ◆ Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; ◆ Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Dati tecnici HP96K HP12K(D) HP14K(D) HP122K(D) HP142K(D) Tensione V

9,6 12 14,4 12 14,4 Velocità senza carico min

Tempo approssimato di carica h 3 3 3 1 138 ITALIANO Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.39 NEDERLANDS

◆ √È Ì·Ù·Ú›Â˜ NiCd Î·È NiMH ›ӷÈ

Indirizzo del rivenditore

Si tratta di un regalo?

Questo prodotto è il suo primo acquisto?

Barrate la casella se non desiderate ricevere informazioni.

TAGLIANDO DI GARANZIA
