GEBRUIKSAANWIJZING RMB1504 ROTEL

Ver Figura 2 NOTA: El texto que figura a continuación describe la conexión de las cajas acústicas tanto a través de terminales estándar como de clavija. NO utilice ambos sistemas de conexión combinados para conectar múltiples cajas acústicas. Antes de conectar las cajas acústicas, desconecte todos los componentes del equipo. La RMB-1504 incluye dos terminales de conexión codicados en color para cada canal de amplicación. Estos terminales de conexión aceptan cable pelado, clavijas planas o incluso conectores de tipo banana dobles (excepto en los países de la Comunidad Europea, donde su empleo no está permitido). Lleve los cables desde el amplicador hasta las cajas acústicas, procurando que los mismos tengan la suciente longitud para que pueda accederse sin ninguna restricción a los terminales de conexión de aquéllas.Si usted está utilizando conectores de tipo banana, únalos primero a los cables y a continuación insértelos en la zona posterior de los terminales de conexión. En cualquier caso, las tuercas de jación de los terminales de jación deberían bloquearse girándolas en sentido horario. Si está utilizando terminales de tipo clavija/cuchilla plana (“spade”), conéctelos en primer lugar a los cables. Si está colocando directamente cable pelado en los terminales de conexión, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese asimismo de no cortar ninguno de los conductores propiamente dichos. Libere (girándolas en sentido contrario de las agujas del reloj) las tuercas de jación y a continuación coloque las clavijas alrededor de los terminales de conexión o el cable pelado en el oricio transversal que hay en los mismos. Gire en sentido horario las tuercas de jación para sujetar rmemente en su lugar la clavija o el cable de conexión. NOTA: Asegúrese de que no haya conductores sueltos susceptibles de tocar los cables o conectores adyacentes. Para cada grupo de canales, conecte la caja acústica izquierda a la pareja de conectores a cajas designados por LEFT. Conecte la caja acústica derecha a la pareja de conectores a cajas designados por RIGHT. Siga las indicaciones impresas en las etiquetas situadas encima de los conectores.27 Español Características Técnicas Potencia Continua de Salida sobre 8 ohmios 4 x 70 vatios, (20 - 20000 Hz, THD < 0’03%) todos los canales excitados Distorsión Armónica Total (THD) (20 - 20000 Hz, 8 ohms) a la potencia nominal: < 0’03% a la mitad de la potencia nominal: < 0’03% a 1 vatios: < 0’03% Distorsión por Intermodulación (60Hz : 7kHz, 4:1) < 0’03% Factor de Amortiguamiento (20 - 20000 Hz, 8 ohms) >200 Impedancia /Sensibilidad de Entrada 20 kohmios/1 voltio Ganancia del Amplifificador 26 dB Nivel de Sobrecarga de Entrada 5 voltios Respuesta en Frecuencia (±1dB) 10 - 100000 Hz Relación Señal/Ruido (norma IHF/ponderación A) 115 dB Diafonía/Separación entre Canales > 50 dB Impedancia de las Cajas Acústicas mínima de 4 ohmios Umbral de Arranque Automático 4 mV input signal (con todas las entradas) Alimentación Versión para Europa 230 V/50 Hz Versión para EE.UU. 120 V/60 Hz Consumo 300 vatios Consumo en Standby Detección de Señal 1 vatio Standby < 0’5 vatios BTU 810 BTU / h Dimensiones (An x Al x P) 431 x 144 x 443 mm Altura del Panel Frontal (para montaje en rack) 132’6 mm (3U) Peso Neto 14’9 kg Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo. Rotel y el logotipo Rotel HiFi son marcas registradas de The Rotel Co. Ltd., Tokio, Japón. Asegúrese de que el terminal positivo de la caja acústica esté conectado al terminal positivo (+) del amplicador. Asegúrese de que el terminal negativo de la caja acústica esté conectado al terminal negativo (–) del amplicador. Problemas y Posibles Soluciones La mayoría de dicultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar de nuevo la RMB-1504, considere las sugerencias que le damos para las condiciones que se detallan a continuación. El Indicador Luminoso del Panel Frontal No Se Activa No entra corriente eléctrica en el amplicador. Compruebe el conmutador de puesta en marcha del panel frontal. Asegúrese de que esté situado en la posición ON. Compruebe la conexión de alimentación del amplicador y la toma de corriente eléctrica alterna. No Hay Sonido Si el amplicador recibe señal eléctrica pero no produce sonido, compruebe el estado del Indicador Luminoso de Protección del panel frontal. Si está activado, lea las líneas que siguen. En caso contrario, compruebe todas las conexiones de su equipo y los ajustes correspondientes a cada uno de los componentes del mismo. El Indicador de Protección está Activado El Indicador Luminoso del Panel Frontal parpadea cuando los circuitos de protección del amplicador han interrumpido el funcionamiento normal del aparato. Por regla general, esto sólo suele ocurrir cuando las ranuras de ventilación están bloqueadas, cuando hay una conexión incorrecta de las cajas acústicas o después de un período de utilización en condiciones extremas. Desconecte su equipo y espere que el amplicador se enfríe. A continuación pulse repetidamente el conmutador de puesta en marcha para reinicializar los dispositivos de protección. Si la anomalía no es corregida y vuelve a hacer acto de presencia, signica que hay un problema en su equipo o en el propio amplicador.28 RMB-1504 4 Kanalen Eindversterker WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door professionele onderhoudsmonteurs uitvoeren. WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat vreemde voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een vreemd voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkend onderhoudsmonteur. Lees alle aanwijzingen. Bewaar deze handleiding. Neem alle waarschuwingen. Volg alle gebruiksaanwijzingen op. Gebruik dit apparaat niet in de buurt van water. Reinig de behuizing van het apparaat alleen met een droge doek of met een stofzuiger. Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen. Houd het apparaat uit de buurt van radiatoren, warmeluchtroosters, kachels of andere apparaten die warmte produceren. Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van de bijgeleverde kabel niet in uw stopcontact past, raadpleeg dan een elektricien. Leg de voedingskabel zodanig dat deze niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van de kabel dat achter uit het apparaat komt. Gebruik alleen door de fabrikant voorgeschreven accessoires. Gebruik het apparaat alleen in combinatie met een door Rotel aanbevolen (verrijdbare) standaard, rek, steun of schappensysteem. Let goed op als u het apparaat in een standaard of rek verplaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen. Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden. Staak het gebruik van het apparaat onmiddellijk en laat het door erkende onderhoudsmonteurs controleren en/of repareren als: de voedingskabel of de stekker beschadigd is; er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst; het apparaat aan regen is blootgesteld; het apparaat niet naar behoren lijkt te werken; het apparaat is gevallen of beschadigd. De inrichting moet worden gebruikt in niet-tropische klimaat. De ventilatie moet niet worden belemmerd door de ventilatieopeningen af te dekken met items zoals kranten, tafelkleden, gordijnen, enz. Plaats geen bronnen met naakte vlammen, zoals brandende kaarsen, op het apparaat. Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen. Belangrijke veiligheidsaanwijzingen Laat ten minste 10 cm ruimte vrij rond het apparaat. WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is. Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230 V/50 Hz) Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent daarvan aan op het lichtnet. Verander niets aan de meegeleverde kabel. Hij kan het stopcontact voor u vervangen. Gebruik geen verlengsnoer. Met de stekker van de voedingskabel kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwijderen uit het apparaat. Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede aansluiting mogelijk met minimaal risico van elektrische schokken.

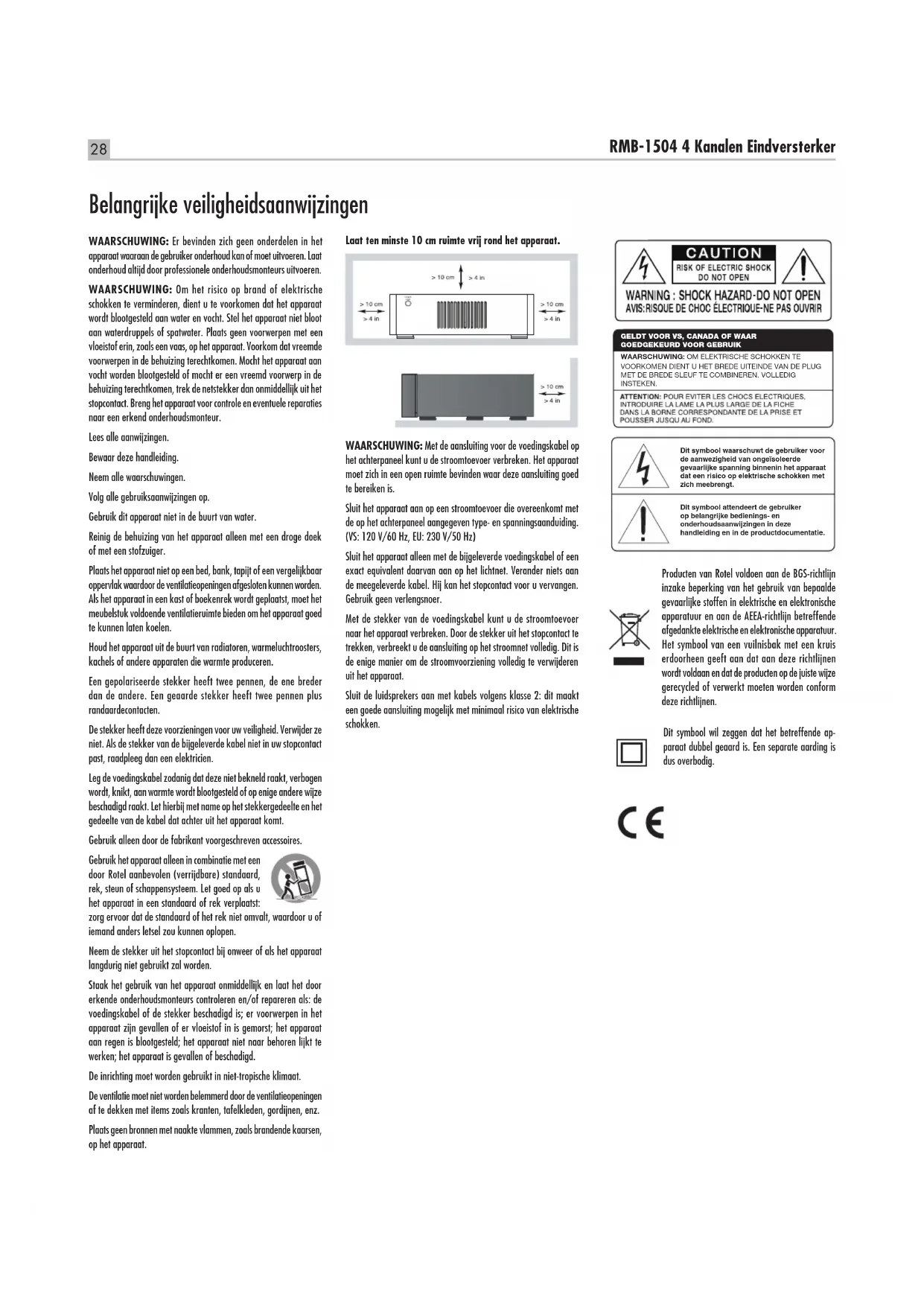

VOORKOMEN DIENT U HET BREDE UITEINDE VAN DE PLUG MET DE BREDE SLEUF TE COMBINEREN. VOLLEDIG INSTEKEN. Dit symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie. Dit symbool wil zeggen dat het betreffende ap- paraat dubbel geaard is. Een separate aarding is dus overbodig.29 Nederlands Over Rotel Ons verhaal is meer dan 50 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten. Rotel is opgericht door een familie met een passie voor muziek die hi- apparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hi-kenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel. De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te maken, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren altijd in Rotels eigen fabrieken worden vervaardigd. Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten. Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verhogen voortdurend de efciency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik. Ook de Rotel-fabriek draagt een steentje bij aan het milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen. Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben. Aan de slag U hebt de RMB-1504 vermogensversterker van Rotel aangeschaft. In combinatie met een hoogwaardig muziek- of home-theatre-systeem biedt deze versterker van Rotel jarenlang muziekplezier. De RMB-1504 is zeer krachtige versterker die audioprestaties van het hoogste niveau leveren. Discrete uitgangsapparatuur, een krachtige voeding, hoogwaardige componenten en het uitgebalanceerde ontwerp van Rotel garanderen een uitstekende geluidskwaliteit. De high-current RMB-1504 kunnen de meest veeleisende luidsprekers aansturen. De RMB-1504 is een hoogontwikkelde vierkanaals eindversterker, voor het verrichten van zeer hoge prestaties in een audioketen. Volkomen gescheiden uitgangstrappen, een zeer ruim bemeten energiehuishouding, eerste klas onderdelen en natuurlijk Rotel’s “Balanced Design” concept staan borg voor een excellente geluidskwaliteit. Bovenstaande kenmerken maken de RMB-1504 tot de idea-le kompaan voor moeilijk aan te sturen luidsprekereenheden. Gebruikseigenschappen

• Vier kanalen eindversterker, met een vermogen van 70 watts per kanaal aan 8 ohm.

• Niveau-instelling d.m.v. instelpotentiometers op de voorkant.

• Door gebruiker instelbare aan/uitschakelmogelijkheden: handmatig, automatisch bij signaalaanbod of d.m.v. een 12 volts “trigger”signaal.

• Beveiligd tegen extreem en verkeerd gebruik met aanduidingen op de voorkant.

• Om de versterker multi-inzetbaar te maken, hebben wij hem uitgerust met doorverbindbare ingangen, een mono-schakelaar en doorlusaansluitingen op de uitgangen. Enkele voorzorgsmaatregelen WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er mogen geen losse draadjes zijn Inhoud Afbeelding 1: Bedieningselementen en aansluitingen 3 Afbeelding 2: Analoge ingangen en luidsprekeruitgangen 4 Héél belangrijk 5 Belangrijke veiligheidsaanwijzingen .....................................28 Over Rotel .......................................................29 Aan de slag ......................................................29 Gebruikseigenschappen 29 Enkele voorzorgsmaatregelen 29 Plaatsing 30 Aansluiting op het stroomnet en bediening ................................30 AC-voedingsingang

Automatische aan/uit keuzeschakelaar

Beveiligingscircuits

Het doorlussen van het ingangssignaal

Doorlusverbinding van het ingangssignaal

Luidsprekeraansluitingen ............................................31 Luidsprekerselectie 31 Luidsprekerkabelselectie 32 Polariteit en fase 32 Luidsprekeraansluitingen

Problemen oplossen ................................................32 De AAN/UIT-indicator brandt niet 32 Geen geluid 32 Beveiligingsindicator 32 Specicaties ......................................................3330 RMB-1504 4 Kanalen Eindversterker die contact kunnen maken met de andere luidsprekerkabels of met het chassis van de versterker. Lees deze handleiding zorgvuldig. U vindt hierin niet alleen instructies voor het installeren en het gebruik van de versterker, maar ook waardevolle informatie over verschillende systeemconguraties en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw ofciële Rotel-verkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht. Bewaar de doos en alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de versterker niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade leiden die niet door de garantie wordt gedekt.Vul de registratiekaart van de eigenaar in of neem on line registreert in de doos op. Bewaar ook de originele aankoopbon. Hiermee kunt u het beste de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie. Plaatsing De RMB-1504 geven tijdens normaal gebruik warmte af. Om deze warmte af te voeren is de versterker voorzien van koelproelen en ventilatieopeningen. De ventilatiegleuven in de bovenkant moeten open blijven. Om te voorkomen dat de versterker oververhit raakt, moet er 10 cm ruimte zijn rond het chassis en moet er een redelijke luchtdoorstroming zijn op de installatielocatie.Houd bij het selecteren van een installatielocatie rekening met het gewicht van de versterker. Controleer of het schap of de kast sterk genoeg is. Wij adviseren u het apparaat in speciaal meubilair voor audiocomponenten te plaatsen. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kunnen aantasten te verminderen of te onderdrukken. Vraag uw ofciële Rotel-verkoper om advies over het juiste meubilair en over de juiste installatie van audiocomponenten. Aansluiting op het stroomnet en bediening AC-voedingsingang

Uw versterker is in de fabriek gecongureerd voor de spanning op het lichtnet van het land waar u hem gekocht hebt, dus 120 volt of 230 volt. De AC-lijnconguratie is aangegeven op een plaatje op het achterpaneel. OPMERKING: Als u uw versterker naar een ander land verhuist, dient u deze mogelijk opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie niet zelf uit te voeren. Door de behuizing van de versterker te openen, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie. OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschikte kabel. Door het relatief hoge vermogen kan de RMB-1504 veel stroom trekken. Daarom moet het rechtstreeks in een gepolariseerde stopcontact worden aangesloten met behulp van de meegeleverde kabel of andere kabel met hoge stroom, zoals aanbevolen door uw erkende Rotel-dealer. Gebruik geen verlengsnoer. U kunt eventueel gebruikmaken van een speciale meervoudige stekkerdoos als de specificaties van de stekkerdoos (en het stopcontact waarop deze wordt aangesloten) afdoende zijn voor de stroom die gevraagd wordt door de RMB-1504 en alle erop aangesloten componenten.Controleer of de AAN/UIT-KNOP aan de voorkant van de versterker uitgeschakeld is (in de stand ‘uit’). Sluit vervolgens de bijgeleverde voedingskabel aan op de voedingsingang aan de achterkant van het apparaat en steek de stekker in het stopcontact. Als u langere tijd niet thuis bent, bijvoorbeeld als u een maand op vakantie gaat, is het verstandig om de stekker van uw versterker (en die van andere audio- en videoapparatuur) niet in het stopcontact te laten zitten terwijl u weg bent. AAN/UIT-knop en AAN/UIT-indicator

De AAN/UIT-knop bevindt zich op het voorpaneel van uw versterker. Druk de knop in om de versterker in te schakelen. De ring rond de knop gaat branden ten teken dat de versterker ingeschakeld is. Druk nogmaals op de knop en zet hem weer in de stand ‘uit’ om de versterker uit te schakelen. OPMERKING: Breng de zelfklevende ring aan over het licht rondom de AAN/UIT-knop als u het blauwe licht te fel vindt. Automatische aan/uit keuzeschakelaar

U kunt op drie manieren de RMB-1504 al dan niet automatisch aan/ uit zetten. U kunt kiezen met de schakelaar op de achterkant van de versterker op de onderstaande wijze:

• Met deze schakelaar in de uit (“OFF”) positie, kunt u de RMB-1504 middels de schakelaar “POWER” op de voorkant handmatig aan-en uitzetten. Gebruik deze manier ook wanneer u met de geschakelde spanningsuitgang op de achterkant een ander apparaat b.v. een voorversterker aan/uit wilt zetten.
• Met deze schakelaar in de SIGNAL SENSE positie, wordt de RMB-1504 automatisch aangeschakeld zodra er een signaal op de ingang komt. De versterker gaat weer uit (“STANDBY”) wanneer de RMB-1504 gedurende enkele minuten geen signaal meer ontvangt. Het gebruik van de aan/uit schakelaar op de voorkant doet deze functie echter teniet. Deze schakelaar moet dus op aan (“ON”) staan voor deze functie. Staat deze schakelaar op uit (“OFF”) dan staat de versterker onder alle omstandigheden dan ook echt uit.
• Met deze schakelaar in de “12V TRIG” positie, wordt de versterker automatisch aangeschakeld wanneer er een 12 volt signaal verschijnt op de 3.5mm “12 TRIG IN” aansluiting links van deze schakelaar. Zodra dit 12V. signaal verdwijnt gaat de RMB-1504 uit. Ook deze “auto-aan/uit” functie werkt echter niet wanneer de “POWER” schakelaar op de voorkant van de versterker niet is ingedrukt. Triggerintgang 12 volt

Op deze 3.5mm plugaansluiting moet u een signaal van +12 volts zetten, van b.v. een Rotel voorversterker of surround-processor, om de versterker op afstand aan en uit te kunnen schakelen. Om deze functie te kunnen gebruiken moet de betreffende schakelaar in de linker positie gezet worden (zie vorige paragraaf).Deze schakelingang werkt bij zowel gelijkals wisselspanning en deze mag variëren tussen 3 en 30 volts. Voor deze functie heeft u een kabel nodig met aan beide zijden een 3.5mm miniplug. Het 12 volt signaal staat op de tip van de plug. Triggeruitgang 12 volt

De 3.5mm aansluiting gemerkt “OUT” is om het schakelsignaal over te brengen naar een ander component dat op eenzelfde wijze werkt. Op deze31 Nederlands aansluiting staat alleen een 12 volts signaal als ook op de aansluiting “IN” een 12 volts signaal staat. Circuitonderbreker

Een circuitonderbreker op de achterkant beschermt de voeding van de versterker. Normaal gesproken wordt dit circuit alleen aangesproken onder bedreigende en extreme omstandigheden die resulteren in een excessief hoge stroomafname. Om de onderbrekerfunctie te herstellen drukt u op de toets “AC BREAKER”. Wordt deze circuitonderbreker regelmatig aangesproken dan wordt het tijd uw Rotel adviseur om technische steun te vragen. Beveiligingscircuits

De RMB-1504 zijn voorzien van circuits voor thermische beveiliging en kortsluitbeveiliging om het apparaat te beschermen tegen beschadiging in geval van extreme of foutieve bedrijfsomstandigheden. In tegenstelling tot bij veel andere apparaten staan de beveiligingscircuits los van het audiosignaal en hebben ze geen invloed op de geluidsprestaties. Ze bewaken de temperatuur van de uitgangsapparaten en de spanning die ze verwerken en schakelen de versterker uit als de gebruiksomstandigheden de veiligheidsgrenzen overschrijden.Waarschijnlijk zult u de werking van deze beveiligingscircuits nooit ervaren. Mocht er echter een storing optreden, dan stopt de versterker en één of meerdere indicators “PROTECTION” gaat/n branden.Schakel de versterker uit als dit gebeurt, laat hem enkele minuten afkoelen en probeer vervolgens het probleem te vinden en te verhelpen. Als u de versterker weer inschakelt, wordt het beveiligingscircuit automatisch gereset. Blijft/blijven de indicator/s uit, wat aangeeft dat de versterker normaal is ingeschakeld.In de meeste gevallen treedt het beveiligingscircuit in werking door een storing, zoals kortsluiting in de luidsprekerkabels of onvoldoende ventilatie waardoor het apparaat oververhit raakt. Heel zelden wordt het beveiligingscircuit ingeschakeld doordat de luidsprekerimpedantie zeer laag is of de luidsprekerbelasting als gevolg van een hoog reactiegedrag te hoog is.Als het beveiligingscircuit herhaaldelijk wordt ingeschakeld en u de storing niet kunt vinden en/of verhelpen, vraag uw ofciële Rotel-verkoper dan om hulp. Signaal aansluitingen De RMB-1504 hebben standaard ingangsaansluitingen van het type RCA en te vinden op bijna alle audioapparatuur. Tevens hebben we de RMB-1504 uitgerust met een signaaldoorvoeraansluiting om ingangssignaal “A” onversterkt door te kunnen voeren naar een ander component. Bovendien kan het ingangssignaal op ingang “A” doorgeschakeld worden op ingangen “B” . Zodoende heeft u geen extra ingangskabels nodig voor die andere kanalen, wanneer u de versterker gaat gebruiken in een systeem waarin hij meerdere paren luidsprekereenheden moet aansturen. OPMERKING: Zorg ervoor dat de versterker is uitgeschakeld als u de configuratie van de ingangssignalen aanpast; zo voorkomt u harde en mogelijk schadelijke geluiden. Cinch-ingangen

Zie guur 2De RMB-1504 is uitgerust met één stel ingangen per versterkerpaar.Deze ingangen zijn voor het ontvangen van het uitgangssignaal van een voorversterker of “surround-processor”. Gebruik als het even kan kwaliteitskabels voor deze verbindingen.Verbind de linker uitgang van uw voorversterker met één van de aansluitingen “INPUT L” van de RMB-1504. Verbind de rechter uitgang van uw voorversterker met één van de aansluitingen “INPUT R”. Zorg ervoor dat de ingangsschakelaar naast de ingang op “STEREO” staat. Mono-schakelaar

Wanneer de schakelaar “MONO” aan (“ON”) wordt gezet, worden het linker en rechter kanaal aan elkaar doorverbonden. Doorlussen van het ingangssignaal

U heeft de mogelijkheid de ingangsparen “B” door te lussen naar ingangspaar “A” door de schakelaar naast de betreffende ingang op “LINK” te zetten. Wanneer de betreffende ingang op deze wijze is doorgelust is een aparte set verbindingskabels voor dit ingangspaar niet nodig. Het ingangssignaal van ingangspaar “A” wordt nu ook doorgegeven naar het versterkerpaar dat u heeft doorgelust (GELINKD). U kunt zodoende vier eindversterker kanaals van hetzelfde stereo ingangssignaal voorzien. Ingangsniveauregelaars

Met de twee potentiometers op de voorkant, kunt u het geluidsniveau van de versterker per stereopaar instellen. Zo kunt u de RMB-1504 aanpassen aan andere componenten in een gecompliceerde installatie. De regelaar gemerkt “A” regelt het niveau van stereopaar “A”, die gemerkt met “B” het stereopaar “B” en die gemerkt .Gebruik een kleine platte schroevendraaier om de niveaus in te stellen: rechtsom hoger en linksom lager. Doorlusverbinding van het ingangssignaal

Dit paar cinch-aansluitingen kan gebruikt worden om een onversterkt signaal door te sturen naar een ander component, bij voorbeeld het doorlussen naar een andere eindversterker voor een extra stel luidsprekers. Het ingangssignaal “A” staat op deze twee uitgangen 5 (“SIGNAL OUTPUT LINK”) dan altijd tot uw beschikking. OPMERKING: De ingangssignalen op ingangen “A” kunnen ook doorgelust worden naar ingangen “B”, door de schakelaar naast de betreffende ingang op “LINK” te zetten. Luidsprekeraansluitingen De RMB-1506 heeft twee paar kleurgecodeerde luidsprekeraansluitingen, één paar per kanaal. Luidsprekerselectie We raden u aan luidsprekers te gebruiken met een nominale impedantie van 4 ohm of hoger in combinatie met de RMB-1504. Wees voorzichtig als u meerdere paren luidsprekers parallel wilt aansturen, want de daadwerkelijke impedantie die de versterker doorkrijgt, wordt gehalveerd. Als u bijvoorbeeld twee paar luidsprekers van 8 ohm aandrijft, ziet de versterker een belasting van 4 ohm. Als u meerdere luidsprekers parallel aandrijft, raden we u aan luidsprekers te kiezen met een nominale impedantie van 8 ohm of hoger. Luidsprekerimpedantie-aanduidingen zijn niet altijd even nauwkeurig. In de praktijk zal het niet vaak gebeuren dat luidsprekers problemen opleveren voor de RMB-1504. Mocht u hierover echter vragen hebben, neem dan contact op met uw ofciële Rotel-verkoper.32 RMB-1504 4 Kanalen Eindversterker Luidsprekerkabelselectie Sluit de versterker aan op de luidsprekers met geïsoleerde, twee-aderige kabels van geslagen draad. De dikte en de kwaliteit van de kabel kunnen een hoorbaar effect hebben op de prestaties van het systeem. Standaard luidsprekerkabel werkt wel, maar heeft als nadeel dat het volume en/of de basrespons lager is, met name bij grotere kabellengtes. In het algemeen leveren dikkere kabels een beter geluid op. Voor optimale prestaties is het gebruik van speciale, hoogwaardige luidsprekerkabels aan te bevelen.Uw ofciële Rotel-verkoper kan u helpen de juiste kabels voor uw systeem te kiezen. Polariteit en fase De polariteit – de juiste aansluiting van de plus- en minpool – moet voor elke luidspreker- en versterkeraansluiting hetzelfde zijn, zodat alle luidsprekers in fase zijn. Als de polariteit van één aansluiting wordt omgekeerd, is de basweergave zeer zwak en is het stereobeeld minder goed. Alle kabels zijn dusdanig gemerkt dat de twee verschillende aders te herkennen zijn. Ze kunnen voorzien zijn van ribbels of van een streep op de isolatie van één ader. Of de isolatie kan transparant zijn terwijl de inwendige draden verschillende kleuren hebben (koper en zilver). Ook is het mogelijk dat de polariteitsindicatie op de isolatie geprint is. Bepaal welke de plus- en welke de min-ader is en sluit alle luidsprekers op basis hiervan op dezelfde manier aan. Luidsprekeraansluitingen

Zie guur 2 OPMERKING: De onderstaande tekst betreft zowel aansluitklemmen als plug-in-aansluitingen. Gebruik NIET beide aansluitmethoden samen om meerdere luidsprekers aan te sluiten. Schakel alle componenten in het systeem uit voordat u de luidsprekers aansluit.De RMB-1504 hebben twee kleurgecodeerde aansluitklemmen, twee per kanaal. Op deze connectoren kunnen gestripte kabels, kabelschoentjes of dubbele banaanstekkers worden aangesloten (behalve in de landen binnen de Europese Unie waar het gebruik van deze laatste niet is toegestaan).Leid de kabel vanaf de versterker naar de luidsprekers. Zorg voor voldoende extra lengte om de componenten te kunnen verplaatsen, zodat de luidsprekeruitgangen bereikbaar zijn.Als u gebruikmaakt van dubbele banaanstekkers, sluit deze dan op de draden aan en steek ze achter in de aansluitklemmen. Schroef de bevestigingsschroeven van de aansluitklemmen helemaal vast (rechtsom).Als u gebruikmaakt van kabelschoentjes, dan moet u deze eerst aan de luidsprekerkabels bevestigen. Wilt u de kabels rechtstreeks aan de aansluitklemmen bevestigen, dan moet u de twee aders van elkaar scheiden en strippen (de isolatie verwijderen). Beschadig de draadjes van de aders niet. Schroef de aansluitklem los (linksom draaien). Doe het kabelschoentje of de gestripte kabel rond de as van de aansluitklem en draai de aansluitklem vervolgens weer vast om het kabelschoentje of de gestripte kabel stevig vast te klemmen. OPMERKING: Zorg ervoor dat er geen losse draadjes uitsteken die andere aders of connectoren kunnen raken. Sluit de linker luidsprekers aan op de connectoren gemerkt “LEFT” en de rechter luidsprekers op de connectoren gemerkt “RIGHT”. Zorg dat de plus van de luidspreker, meestal rood gemerkt, op de plus van de versterker wordt aangesloten en de min, meestel zwart, op de min van de versterker. Problemen oplossen De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de versterker geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties: De AAN/UIT-indicator brandt niet De versterker krijgt geen voeding. Controleer de aan/uit-schakelaar op het voorpaneel. Bevestig dat hij is ingeschakeld. Controleer de voedingsaansluitingen van de versterker en het stopcontact. Geen geluid Als de versterker wel op de netvoeding is aangesloten maar geen geluid produceert, controleer dan de beveiligingsindicator op het voorpaneel. Raadpleeg de onderstaande informatie als deze brandt. Controleer als dit niet het geval is alle aansluitingen en bedieningsinstellingen op de bijbehorende componenten. Beveiligingsindicator De AAN/UIT-indicator op het voorpaneel knippert als de versterker is uitgeschakeld door een van de beveiligingscircuits. Gewoonlijk gebeurt dit alleen als de ventilatieopeningen geblokkeerd zijn, als er iets mis is met de bedrading van de luidsprekers of na langdurig extreem gebruik. Schakel het systeem uit en laat de versterker afkoelen. Druk vervolgens de aan/uitschakelaar op het voorpaneel in om de beveiliging te resetten. Als de storing niet is verholpen of opnieuw optreedt, is er een probleem met het systeem of de versterker zelf.33 Nederlands Specicaties Continue uitgangsvermogen aan 8 ohm alle kanalen functionerend (20 - 20000 Hz, < 0,03%, THD) 4 x 70 Watts p/kan. aan 8 ohm Totale harmonische vervorming (20 - 20000 Hz, 8 ohms) bij vol vermogen: < 0,03% half vermogen: < 0,03% bij 1 Watt: < 0,03% Intermodulatie vervorming (60Hz : 7kHz, 4:1) < 0,03% Dempingsfactor (20 - 20000 Hz, 8 ohm) >200 Ingangsimpedantie/Ingangsgevoeligheid 20 k ohms/1 V Versterkingsfactor 26 dB Oversturingsniveau aan de ingang 5 V Frequentiebereik (±1dB) 10 Hz - 100k Hz Signaal/ruisverhouding (IHF, A netwerk) 115 dB Kanaalscheiding > 50 dB Luidsprekerimpedantie 4 ohm minimaal Activeringsniveau bij “SIGNAL SENSE” 4 mV aan de ingang Netspanning Amerikaanse versie 120 volt, 60 Hz Europese versie 230 volt, 50 Hz Stroomverbruik 300 watt Stroomverbruik stand-by Signal Sense 1 watt Stand-by < 0,5 watts BTU 810 BTU / h Afmetingen Breedte x Hoogte x Diepte 431 x 144 x 443 mm 17 x 5

/2 in Hoogte voorpaneel 3U / 132,6 mm / 5
