BRUKSANVISNING RMB1504 ROTEL

NOTA: I paragrafi che seguono descrivono sia il metodo di collegamento tramite cavo spellato, sia tramite terminali a forcella. NON utilizzare entrambi i tipi di connessione in combinazione per collegare più diffusori. Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell’impianto siano spenti. L’RMB-1504 possiedono sul retro due gruppi di morsetti, contrassegnati da colore diverso a seconda della polarità, per ciascuno dei canali. In Europa la legislazione vigente impedisce l’uso di morsetti capaci di accettare spinotti a banana, pertanto sugli apparecchi previsti per questi mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l’amplicatore lasciando un certo margine idoneo a poter muovere liberamente i componenti dell’impianto per l’accesso alle connessioni posteriori.Se si utilizzano terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quindi spellarne le estremità per esporre il conduttore. Prestare molta attenzione a non tagliare anche il conduttore quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella a contatto della parte metallica del morsetto, il cavo spellato, invece, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo. NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente. Per ogni gruppo di canali, collegate il diffusore sinistro con i due connettori dei diffusori contrassegnati: LEFT. Collegate il diffusore destro con i due connettori dei diffusori contrassegnati: RIGHT. Seguite le indicazioni sui connettori, ed assicuratevi di rispettare la corretta polarità: il terminale positivo del diffusore deve essere collegato al terminale + dell’amplicatore; il terminale negativo del diffusore deve essere collegato al terminale -dell’amplicatore Risoluzione dei problemi La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l’area interessata, vericare le impostazioni, quindi determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolvere il problema, provare con i suggerimenti qui riportati. L’indicatore di accensione non si illumina L’indicatore attorno al tasto di accensione che segnala l’attivazione dell’amplificatore dovrebbe illuminarsi quando l’apparecchio viene collegato alla rete elettrica ed acceso. Se non si illumina controllare la presa di alimentazione con un altro dispositivo elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sia controllata da un interruttore disattivato. Nessun suono Controllare che l’indicatore di protezione non segnali l’attivazione dei circuiti, nel qual caso si veda il paragrafo seguente. Assicurarsi che i collegamenti del segnale audio siano corretti. Vericare che l’ingresso al quale viene fatto pervenire il segnale della sorgente sia effettivamente selezionato sul preamplicatore o processore e che il volume non sia azzerato. Esaminare i collegamenti tra amplicatore e diffusori. Indicatore di protezione L’indicatore d’accensione inizia a lampeggiare quando i circuiti di protezione intervengono spegnendo l’amplicatore. Generalmente ciò si verica solo quando le aperture di ventilazione sono ostruite, quando c’è un problema nei collegamenti con i diffusori (cortocircuito) oppure dopo un prolungato periodo di intenso utilizzo. Spegnere l’impianto ed attendere che l’amplicatore si raffreddi. Quindi premere e ripremere l’interruttore di accensione sul pannello frontale per resettare i circuiti di protezione. Se il problema persiste o si ripresenta subito, è probabile vi sia un difetto nel sistema o nell’amplicatore stesso.39 Italiano Caratteristiche tecniche Potenza di uscita continua su 8 ohm 4 x 70 W/ch su 8 ohm, (20-20kHz, < 0,03% THD) tutti i canali in funzione Distorsione armonica totale (20Hz-20kHz, 8 ohm) In regime di potenza continua: < 0,03% A metà potenza continua: < 0,03% Ad 1W di potenza: < 0,03% Distorsione di intermodulazione (60Hz : 7kHz, 4:1) < 0,03% Fattore di attenuazione (20-20kHz, 8 ohms) >200 Impedenza / Sensibilità di ingresso 20 kohm/1 volt Guadagno dell’amplifificatore 26 dB Livello di sovraccarico di ingresso 5 volt Risposta in frequenza (±1dB) 10 Hz - 100k Hz Rapporto segnale rumore (IHF pesato-A) 115 dB Separazione/Crosstalk > 50 dB Impedenza dei diffusori 4 ohms minimum Livello di segnale per l’attivazione automatica Segnale in ingresso 4 mV (with all inputs) Alimentazione AC 120 V, 60 Hz (USA) AC 230 V, 50 Hz (Europa) Assorbimento 300 watt Assorbimento in standby Presenza di segnale 1 watt Standby < 0,5 watt BTU 810 BTU / h Dimensioni (L x A x P) 431 x 144 x 443 mm Altezza panello frontale 132,6 mm, 3U rack Peso (netto) 14,9 kg Tutte le caratteristiche dichiarate sono esatte al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti senza alcun preavviso. Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.40 RMB-1504 4-Kanals Slutsteg VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service. VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation. Läs alla instruktioner innan du ansluter eller använder apparaten. Behåll denna bruksanvisning. Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten. Följ alltid alla användarinstruktioner. Använd inte apparaten i närheten av vatten. Använd bara en torr trasa eller dammsugaren för rengöring av apparaten. Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skåp måste det finnas utrymme för god ventilation. Placera inte apparaten nära element eller andra apparater som utvecklar värme. Inte besegra säkerhetssyftet med den polariserade eller jordade kontakten. En polariserad kontakt har två blad med ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller det tredje stiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för utbyte av uttaget. Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem värme eller kan skadas på annat sätt. Var extra noga med att inte skada kabelns ändar. Använd endast tillbehör som rekommenderats av tillverkaren. Använd endast stereorack, konsolhyllor, stativ eller hyllsystem som rekommenderats av Rotel. Var försiktig när apparaten ska flyttas så att den inte välter. Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten inte ska användas under en längre tid. Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om: strömkabeln eller kontakten har skadats; främmande föremål eller vätska har kommit in i apparaten; apparaten har blivit utsatt för regn; apparaten visar tecken på felaktig funktion; apparaten har tappats eller skadats på annat sätt. Apparaten ska användas i icke tropiska klimat. Ventilationen bör inte förhindras genom att täcka ventilationsöppningarna med föremål, t.ex. tidningar, bordsdukar, gardiner mm Inga öppna flamskällor, såsom tända ljus, ska placeras på apparaten. Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv. Viktig säkerhetsinformation Se till att det alltid finns 10 cm fritt utrymme runt apparaten. VARNING! Strömkabeln på baksidan fungerar som huvudströmbrytare. Apparaten måste placeras så att strömkabeln är åtkomlig. Apparaten måste vara ansluten till ett vägguttag enligt specifikationen på apparatens baksida (Europa: 230 V/50 Hz, USA: 110 V/60 Hz). Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln. Använd inte någon förlängningskabel. Strömkabeln och strömingången är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget och apparatens. Detta är det enda sättet att helt ta bort huvudström från apparatens. Använd klass 2-kablar till högtalaranslutningen för att minimera risken för elektriska stötar och se till att installationen blir säker. Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar. Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning. Denna symbol betyder att apparaten är dubbeli- solerad och inte behöver jordas.41 Svenska Om Rotel Vår historia började för mer än 50 år sedan. Under alla år sedan dess har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du! Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audioler och musikälskare, vilken budget de än har. Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och nslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker. Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna ska få så liten inverkan som möjligt på sophantering och vattenmiljö. På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt ROHS-lödtenn och komponenter utan bly. Våra ingenjörer strävar ständigt efter att förbättra nätdelens prestanda utan att kompromissa med ljudkvaliteten. I standby-läge drar Rotel-produkter minimalt med ström för att uppfylla globala Standby Power Consumption-föreskrifter. Rotel-fabriken bidrar också till att hjälpa miljön genom att ständigt förbättra monteringsmetoderna för att tillverkningsprocessen ska bli renare och grönare. Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje. Introduktion Tack för att du har köpt 4-kanalsslutsteget Rotel RMB-1504. I en kvalitetsanläggning för musik eller hemmabio kommer det att ge dig många års musikalisk njutning. RMB-1504 är ett sofistikerat slutsteg med fyra kanaler. Den separat utgångsenheten, den kraftfulla strömförsörjningen med toroidaltransformator, de förstklassiga komponenterna och Rotels Balanced Design garanterar en mycket hög ljudkvalitet. Den kraftiga strömförsörjningen gör att RK-650 kan driva krävande högtalare utan problem. Funktioner

• 4-kanals slutsteg med en effekt på 70 watt per kanal i 8 ohm.

• Reglage för insignalernas nivåer på front-panelen.

• Flera Av/På-lägen: manuell, automatisk styrning via insignal eller via 12-volts styrsignal (trigger).

• Säkringskretsar med indikatorer på front-panelen skyddar mot felanvändning.

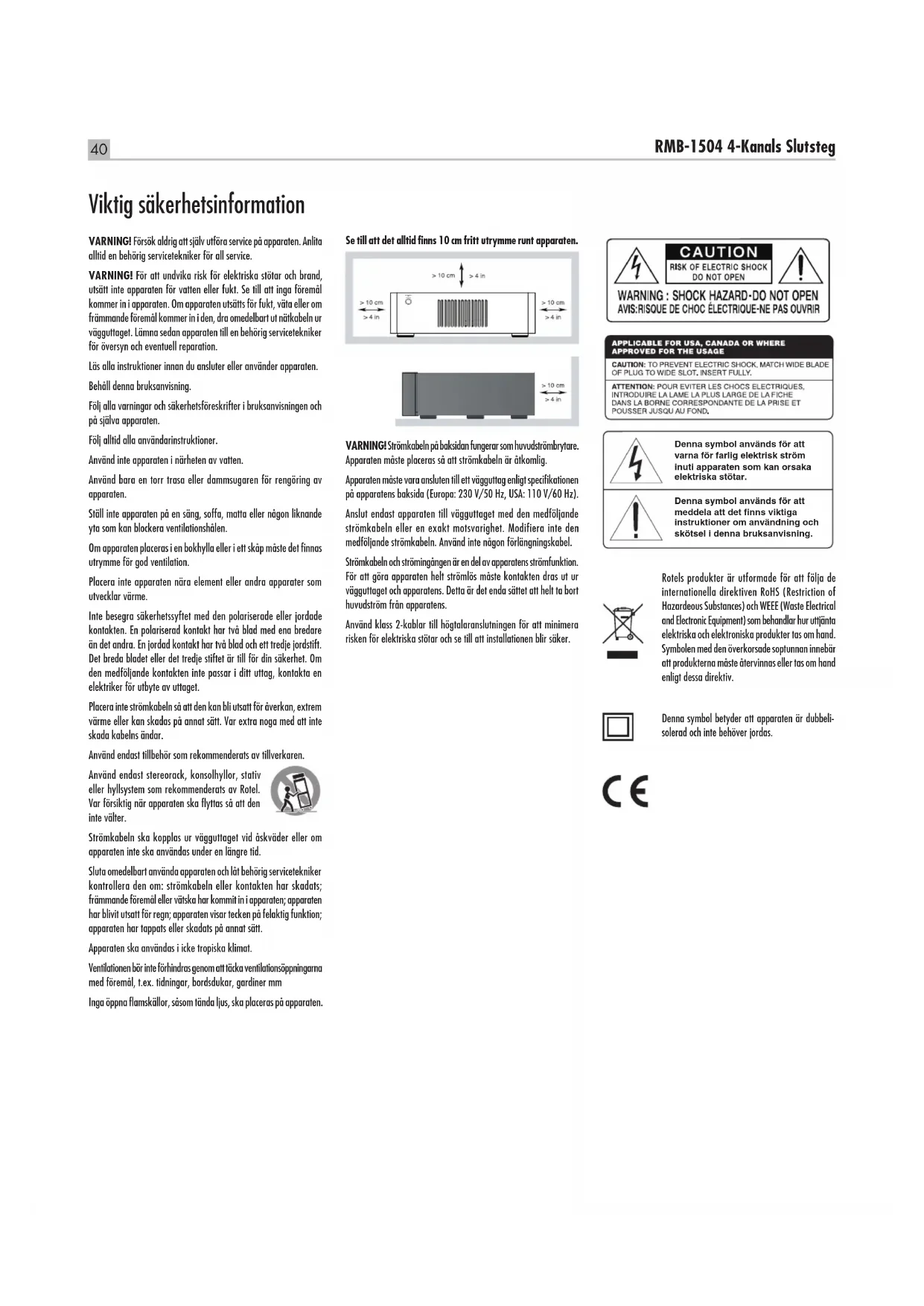

• Länkning av insignaler, mono-omkopplare och anslutningar för länkning av utsignaler för maximal exibilitet. Att tänka på VARNING: För att undvika att skada din anläggning bör du stänga av ALLA komponenter innan du kopplar in högtalare eller andra komponenter. Sätt inte på komponenterna förrän du är säker på att alla anslutningar är gjorda på ett korrekt och säkert sätt. Var extra noga med högtalarkablarna. Det får inte finnas några lösa kabeltrådar som kan komma i kontakt med andra kablar eller förstärkarens hölje. Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder slutstegen i olika anläggningar samt information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter. Spara kartongen och allt packmaterial så att du kan använda detta vid ett senare tillfälle. Att skicka eller ytta slutstegen i en annan förpackning kan skada den allvarligt. Om du ingår i rutan, fyll i ägarens registreringskort eller registrera dig på rad. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset Innehåll Figur 1: Kontroller och anslutningar 3 Figur 2: Analoga ingångar och högtalaranslutningar 4 Viktigt 5 Viktig säkerhetsinformation ..........................................40 Om Rotel .......................................................41 Introduktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 Funktioner 41 Att tänka på 41 Placering 42 Ström och strömfunktioner ...........................................42 Ström

Strömbrytare och strömindikator

Ingångar för styrsignaler

Utgångar för styrsignaler

Högtalareanslutningar ..............................................43 Val av högtalare 43 Val av högtalarkabel 43 Polaritet och fas 43 Anslutning av högtalare

Felsökning .......................................................44 Frontens strömindikator lyser inte 44 Inget ljud hörs 44 Skyddsindikatorn lyser 44 Specikationer ....................................................4442 RMB-1504 4-Kanals Slutsteg för när du köpt förstärkaren, vilket kan vara viktigt om du behöver lämna in den för garantiservice. Placering RMB-1504 alstrar värme vid normal användning. Kylflänsarna och ventilationshålen är utformade för att leda bort värme. Täck inte över ventilationshålen. Se till att det nns 10 cm fritt utrymme runt om apparaten och att det nns utrymme för god ventilation, så att den inte överhettas. Tänk på förstärkarens vikt när du väljer placering. Se till att apparatens vikt kan bäras av hyllan eller bänken den ställs på. Vi rekommenderar att du placerar slutsteget i en möbel som är utformad för stereokomponenter. Sådana möbler är byggda för att minimera eller eliminera vibrationer som kan påverka ljudkvaliteten. Kontakta din Rotel-återförsäljare om du vill ha hjälp med installationen och med att välja hi-möbel. Ström och strömfunktioner Ström

Ditt slutsteg är fabriksinställt för de strömspecikationer som gäller i det land du köpte den i (Europa 230 V/50 Hz och USA 115 V/60 Hz). Fabriksinställningen nns utmärkt med en dekal på apparatens baksida. OBS! Om du flyttar din förstärkare till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RMB-1585 så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information. OBS! Vissa produkter är avsedda för flera olika länder och säljs därför med fler än en nätkabel. Använd endast den som passar vägguttagen i ditt land. På grund av RMB-1504:s relativt höga effekt kan den dra mycket ström. Därför bör den anslutas direkt till ett polariserat vägguttag med den medföljande kabeln eller annan högströmskompatibel kabel enligt rekommendation från din auktoriserade Rotel-återförsäljare. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar att lämna den ström som förstärkaren (och övriga komponenter) behöver.Se till att strömbrytaren på fronten är i läge ”av” (knappen är inte intryckt). Anslut sedan strömkabeln till nätbrunnen på förstärkarens baksida. Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att dra ut förstärkarens strömkabel ur vägguttaget. Strömbrytare och strömindikator

Strömbrytaren sitter på fronten. Tryck på strömbrytaren för att slå på förstärkaren. Ringen runt brytaren börjar då lysa, vilket talar om att förstärkaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av förstärkaren. OBS! Om det blå ljuset runt strömbrytaren är för starkt kan du täcka för det med den självhäftande ringen. Av/på-lägen

RMB-1504 kan slås på och stängas av på tre olikasätt. Dessalägen väljs genom att använda brytaren på baksidan på följande sätt:

• Med brytaren i läge ”OFF”: Förstärkaren slås på och av med strömbrytaren på förstärkarens front. Använd även detta läge om du slår på och av förstärkaren genom att bryta strömmen från vägguttaget.
• Med brytaren i läge ”SIGNAL SENSE”: Förstärkaren slås på automatiskt när det kommer en insignal. Förstärkaren återgår till viloläge ett par minuter efter det att insignalerna upphör. Strömbrytaren på fronten fungerar fortfarande och måste vara i läge ”ON” för att signalavkänningen ska fungera. Om strömbrytaren står i läge ”OFF” är förstärkaren avslagen, oavsett om den får någon signal eller inte.
• Med brytaren i läge ”12V TRIG”: Förstärkaren slås på automatiskt av en 12-volts styrsignal i ingången till vänster om brytaren på baksidan. Förstärkaren återgår till viloläge om den inte får någon styrsignal. Strömbrytaren på fronten fungerar fortfarande och måste vara i läge ”ON” för att signalavkänningen ska fungera. Om strömbrytaren står i läge ”OFF” är förstärkaren avslagen, oavsett om den får någon signal eller inte. Ingångar för styrsignaler

Ingången märkt ”12V TRIG IN” används för att ansluta en 12-volts styrsignal från en Rotel förförstärkare eller surroundprocessor, som sedan styr om förstärkaren ska slås på eller av. För att använda denna funktion måste brytaren till höger stå i vänstra läget (se föregående stycke).TRIGGER INPUT-ingången kan ta emot en signal (likström eller växelström) som ligger mellan 3 volt och 30 volt via en kabel som har 3,5-millimeters minijack-pluggar. Styrsignalen överförs i pluggens yttersta del. Utgångar för styrsignaler

Utgången som är märkt ”12V TRIG OUT” används för att ”länka” vidare en 12-voltssignal till en annan Rotel-förstärkare. Denna utsignal är bara tillgänglig om det nns en insignal ansluten till ”12V TRIG IN”-ingången. Säkringskrets

Förstärkarens elektriska kretsar skyddas av en 16-amperes säkring på baksidan. Säkringen löses i normala fall bara ut när ett fel uppstår som gör att förstärkaren drar för mycket ström. Du kan återställa säkringen genom att trycka på knappen. Om säkringen löser ut era gånger kontaktar du din Rotel-återförsäljare och får hjälp med felsökning. Säkringsindikator

RMB-1504 skyddas av säkrings- och värmekretsar mot extrem eller felaktig användning. Till skillnad från liknande konstruktioner är dessa skyddskretsar inte beroende av ljudsignalen och påverkar därför inte ljudkvaliteten. Säkringskretsarna känner i stället av temperaturen på utgångsenheterna och stänger av slutsteget om den blir för hög. Troligtvis kommer du aldrig att se skyddskretsarna arbeta. Om något fel mot förmodan skulle uppstå slutar förstärkaren att spela och en eller era ”PROTECTION” lampor på frontpanelen tänds.Om detta händer stänger du av förstärkaren och låter den kylas av i ett par minuter. Försök sedan att lokalisera felet och rätta till det. När du sedan sätter på förstärkaren igen nollställs skyddskretsarna och indikatorn på fronten bör slockna, vilket tyder på att förstärkaren slagits på som vanligt. I de esta fall aktiveras säkringskretsarna om något fel har uppstått. Detta kan till exempel vara en kortsluten högtalarkabel eller otillräcklig ventilation som orsakar överhettning. I mycket sällsynta fall kan säkringskretsarna även aktiveras av högtalare med extremt låg impedans.43 Svenska Om skyddskretsarna löser ut upprepade gånger och du inte kan hitta och åtgärda felet, kontaktar du din auktoriserade Rotel-återförsäljare så hjälper de dig med felsökningen. Signalanslutningar RMB-1504 har anslutningar för vanliga, obalanserade RCA-kontakter som är en vanlig typ av kontakter som används i nästan all ljudutrustning. Det nns också en uppsättning ”SIGNAL OUTPUT LINK”-utgångar som överför insignalen till de båda ”A”-kanalerna till andra apparater. Insignalen till de båda ”A”-kanalerna kan länkas automatiskt till ”B”-kanalerna så att det inte behövs någon separat signalkabel till dessa i stora anläggningar där RMB-1504 används för att driva era par högtalare med samma stereosignal. OBS! För att undvika kraftiga ljud som kan vara skadliga bör du se till att anläggningen är avstängd när du gör alla anslutningar. RCA-ingångar

Det nns en RCA-ingångar för vart och ett av de två paren förstärkarkanaler. Dessa tar emot signaler från en förförstärkare eller surroundprocessor. Använd signalkablar av hög kvalitet för högsta prestanda.För varje par kanaler ansluter du signalen från vänster kanal på förförstärkaren till ”LEFT” ingången på RMB-1504, och signalen från höger kanal till ”RIGHT”-ingången. Se till att omkopplaren till höger om RCA-ingångarna står i ”STEREO”-läget. Mono-omkopplare

När omkopplaren MONO står i ON-läget ansluts vänster kanals insignal “A” till den högra kanalen. Länka insignalerna

Du kan länka insignalerna till grupp ”B” till ”A”- insignalerna genom att ställa omkopplaren till höger om varje par insignaler till ”LINK”-läget. Du behöver sedan inte förse kanalerna med signaler via någon signalkabel. Insignalen till grupp ”A”-ingångarna överförs till de länkade kanalerna så att du kan använda fyra förstärkarkanaler med samma stereosignal. Justering av insignaler

Du kan ställa in nivån på insignalen med de två reglagen på frontpanelen. Med hjälp av dessa kan du justera förstärkningen så att den passar till andra komponenter i anläggningen. ”A”-reglaget styr de båda ”A”- kanalerna, ”B”-reglaget styr de båda ”B”- kanalerna.Använd en liten skruvmejsel för att ställa in reglagen. Skruva medsols för att höja nivån och motsols för att sänka nivån. Signalutgång länk

”SIGNAL OUTPUT LINK”-utgången kan användas för att överföra insignalerna till ”A” ingångarna vidare till annan utrustning, till exempel om du vill använda era slutsteg för att driva många högtalare. Du ansluter i så fall RMB-1504 till ett annat slutsteg med hjälp av en signalkabel med RCA-kontakter. OBS! Insignalerna från ”A”-kanalerna kan även länkas till ”B”-kanalerna genom att sätta ”INPUT SELECT”-omkopplarna till ”LINK”-läget. Högtalareanslutningar RMB-1504 har två uppsättningar högtalarterminaler, en för varje par högtalarkanaler. Val av högtalare Vi rekommenderar högtalare som har nominell impedans på 4 ohm eller högre till RMB-1504. Du bör vara försiktig med att driva era par högtalare parallellt eftersom den effektiva impedansen då halveras för förstärkaren. Om två par 8-ohms högtalare till exempel drivs samtidigt ”ser” förstärkaren en 4-ohms last. Om du vill driva era högtalare parallellt bör du välja högtalare som har nominell impedans på minst 8 ohm. Högtalarimpedanser är inte så exakta, och i praktiken klarar RMB-1504 de esta högtalare. Om du har några frågor är du välkommen att kontakta din Rotel-återförsäljare. Val av högtalarkabel Använd en skärmad och tvåledad högtalarkabel för att ansluta dina högtalare. Högtalarkabelns storlek och kvalitet påverkar anläggningens ljudkvalitet. En standardkabel kan fungera, men kan också minska utsignalens styrka och dämpa basåtergivningen, särskilt i anläggningar med långa kablar. Rent allmänt fungerar grövre kablar bäst. För bästa resultat bör du överväga att skaffa högtalarkablar av hög kvalitet. Din Rotel-återförsäljare kan hjälpa dig att välja rätt kablar till din anläggning. Polaritet och fas När du ansluter högtalarkablarna måste du se till att polariteten blir rätt. Plus- och minusledarna måste sitta på rätt ställe på alla förstärkarkanaler och högtalare. Om polariteten i någon anslutning av misstag blir omvänd, minskas basåtergivningen och stereoperspektivet försämras. Alla kablar är märkta så att du kan se vilken ledare som är vilken – det kan till exempel nnas en färgmarkering eller en fasad kant på den ena ledaren, eller så kan kabeln vara genomskinlig och ha olika färger på själva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna och använd alltid samma markering för polaritet både på högtalarna och på förstärkaren. Anslutning av högtalare

OBS! Följande text beskriver anslutningar med både avskalad kabel och kabelkontakter. Använd INTE båda typerna av anslutning samtidigt för att ansluta fler högtalare. Stäng av alla komponenter i anläggningen innan du kopplar in högtalarna. RMB-1504 har färgkodade anslutningar för varje förstärkarkanal. Högtalarterminalerna tar emot avskalad kabel samt banan- eller spadkontakter (utom i EU, där banankontakter inte är tillåtna).Dra kablarna från förstärkaren till högtalarna. Se till att varje kabel är tillräckligt lång för att du ska kunna ytta komponenterna och komma åt anslutningarna på baksidan. Om du använder banankontakter skruvar du på dem på högtalarkabeln och pluggar in dem i högtalarterminalerna. Terminalhylsorna ska vara helt inskruvade (medsols). Om du använder spadkontakter fäster du dem på ledarna. Om du använder avskalad kabel direkt i högtalarterminalerna så separerar du ledarna och skalar av isoleringen. Var noga med att du inte skalar av själva koppartrådarna. Skruva sedan upp terminalhylsan (motsols) och anslut spadkontakten runt terminalen eller trä den skalade kabeln genom terminalen. Skruva sedan fast terminalhylsan ordentligt.44 RMB-1504 4-Kanals Slutsteg OBS! Se till att det finns några lösa kabeltrådar som kan komma i kontakt med intilliggande kablar. Anslut den vänstra högtalaren till högtalarterminalerna som är märkta ”LEFT” och den högra högtalaren till terminalerna som är märkta ”RIGHT”. Upprepa detta för varje par högtalare som ansluts. Var noga med att kabelns positiva ledare ansluts till förstärkarens terminal som är märkt ”+” och att den negativa ledaren ansluts till terminalen som är märkt ”–”. Felsökning De esta problem som kan uppstå i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina anslutningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur förstärkaren så kommer här ett par förslag på vad du kan göra: Frontens strömindikator lyser inte Förstärkaren får inte någon ström. Kontrollera strömkabeln och alla anslutningar. Kontrollera strömbrytaren på fronten och se till att den står i läge ON. Kontrollera nätkabeln på förstärkarens baksida och i vägguttaget. Inget ljud hörs Om slutsteget får ström men inte ger ifrån sig något ljud kontrollerar du skyddsindikatorn på fronten. Om den lyser läser du mer i nästa stycke. Om den inte lyser kontrollerar du alla anslutningar och inställningar på övriga komponenter i anläggningen. Skyddsindikatorn lyser Frontens POWER-lysdiod blinkar när säkringskretsarna har stängt av förstärkaren. Detta händer i normala fall bara om ventilationshålen är blockerade, om du använder en felaktig högtalarkabel eller om slutsteget har använts extremt mycket. Stäng av slutsteget och låt det kylas av ett tag. Tryck sedan in och ut på strömbrytaren för att återställa säkringskretsarna. Om felet inte rättas till beror det på något fel i anläggningen eller i själva slutsteget. Specikationer Kontinuerlig effekt i 8 ohm 4 x 70 watt i 8 ohm, (20 - 20000 Hz, < 0,03% THD) alla kanalerna drivnaTotal harmonisk förvrängning (20Hz-20kHz, 8 ohm) Kontinuerlig effekt: < 0,03% Halv effekt: < 0,03% 1 watt: < 0,03%Intermodulationsförvrängning (60Hz : 7kHz, 4:1) < 0,03%Dämpfaktor (20-20kHz, 8 ohm) >200Ingångsimpedans/Ingångskänslighet 20 kohm/1,0 voltFörstärkning 26 dBÖverlastnivå 5,0 voltFrekvensomfång (+/– 1dB) 10 Hz - 100k HzSignal/brus-förhållande (IHF A) 115 dBKanalseparation > 50 dBHögtalarimpedans 4 ohms minimumNivå för automatisk påslagning (alla insignaler) 4 mVStrömförsörjning USA 120 volt, 60 Hz Europa 230 volt, 50 HzStrömförbrukning 300 wattStrömförbrukning, standby Signal avkännings 1 watt Standby < 0,5 wattBTU 810 BTU / hMått B x H x D 431 x 144 x 443 mm Frontens höjd 3U / 132,6 mmVikt (netto) 14,9 kgAlla specifikationer är korrekta vid tryckningen. Rotel reserverar sig rätten att göra förbättringar utan föregående meddelanden.Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan.45
