MANUALE UTENTE RMB1504 ROTEL

Finale di Potenza a 4 Canali

Vierkanal-Endstufe

4 Kanalen Eindversterker
4-Kanals Slutsteg
4-KaHaJIbHoro YcIIITeIb MoUHOCTN

Owner's Manual

Manuale di istruzioni

Instruktionsbok

Quando effettuate i collegamenti assicuratevi di:

Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
Spegnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi raccommandiamo inoltre di:
Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

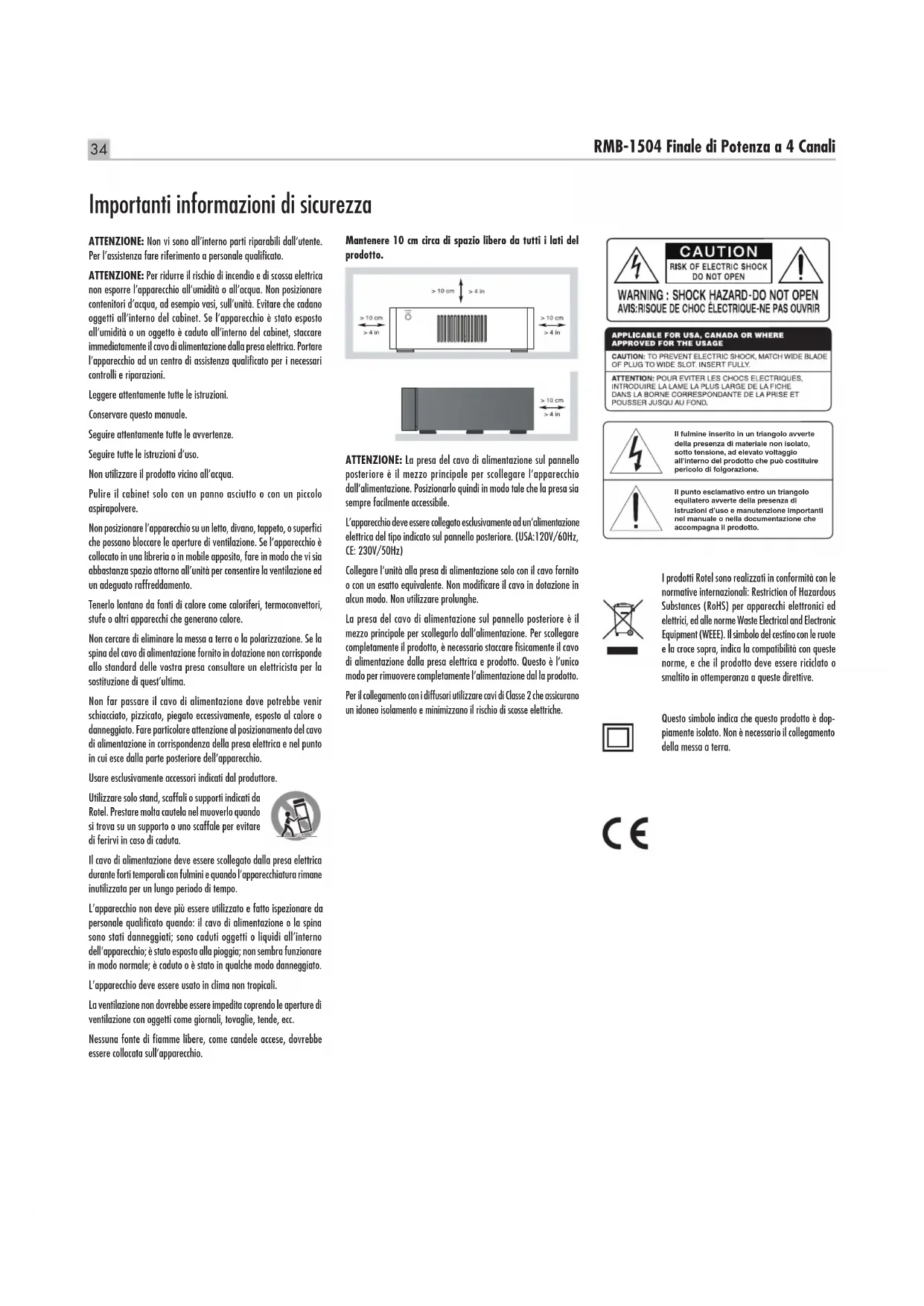

Importanti informazioni di sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apparechio all'umidità o all'acqua. Non posizionare contentitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparechio è stato esposto all'umidità o un oggettò è caduto all'interno del cabinet, staccare immediamente il cavo di alimentazione della presa elettrica. Portare l'apparechio ad un centro di assistenza qualificato per i necessari controli e riparazioni.

Leggere attentamente tutte le istruzioni.

Conservarequesto manuale.

Seguire attentamente toute le avvertenze.

Seguire toutes le struzioni d'uso.

Nonutilizzareil prodotto vicino all'acqua.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Non posizioniare l'apparecchio su un fatto, divinto, tappeto, o superfici che possono bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposto, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come coloriferi, termoconvettori, stufe o altri apparetchi che generano calore.

Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in datozione non corrisponde allo standard delle vostra presa consultare un elettricista per la sostituzione di quest'ultima.

Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato,iegatoccessivamente, esposto al calorie o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce alla parte posteriore dell'apparechio.

Usare esclusivamente accessori significat dal produtto.

Utilizzato solo stand,caffali o supporti indicati da Rotel.Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di coduta.

Il cavo di alimentazione deve essere scollegato nella presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

L'apparechio non deve più essere utilizzato e fatto ispezionate da personale qualificato quando: il cavo di alimentazione o la spina sono stati danneggiati; sono caduti oggetti o liquidi all'interno dell'apparechio; è stato esposto alla pioggia; non sembra funzionare in modo normale; è caduto o è stato in quale modo danneggiato.

L'apprecchio delve essere usato in clima non tropicali.

La ventilazione non dovrebbe essere impedita coprendere le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.

Nessuna fonte di fiamme libero, come candelie accese, dovrebbe essere collocata sull'apparecchio.

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apprecchio dall'alimentazione. Posizionarlo quando in modo tale che la presa si sempre fácilmente accessibile.

L'apprecchio devesseessere collegato esclusivamentead un'alimentazione eletrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE:230V/50Hz)

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non utilizzato prolonghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica e prodotto. Questo è l'unico modo per rimuovere completamente l'alimentazione dal la prodotto.

Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzato il rischio di scosse elettriche.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD-DO NOT OPEN
AVIS: RISOUE DE CHOC ÉLECTRIQUE-NE PAS OUVIR

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISSE ET POUSSER JUSQU AU FOND.

Il fulmine inserto in un trangolo averte della presenza di materiale non isolato, sous tension, ad elevato voltaggio all'interno del prodotto che può essere pericollo di folgorazione.

Il punto esclamativo除去 un triangolo equilatero averto della presenza di Istruzioni d'uso e manutenzione Importantnel manuale o nella不认识e che accompaniesa il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apporecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smalito in ottemperanza a queste direttive.

Questo significato.

Sommario

Figura 1: Controllie connessioni 3

Figura 2: Collegamenti ingressi analogici ed uscite diffusori 4

Note important 5

Important informazioni di sicurezza 34

Alcune informazioni su Rotel. 35

Per Cominciare 35

Caratteristica

Alcune precazioni 35

Posizionamento

Alimentazione AC e comandi 36

Ingresso alimentazione 36

Interruttore d'accensione ed indicatore 36

Selettoe modalita automatica Accensione/spegnimento 36

Ingressi segnali Trigger 12 V 36

Uscite segnali Trigger 12 V 36

Interruttore di protezione 36

Circuiti di protezione [z] 37

Connessioni di segnale 37

Ingressi RCA 36

Commutatore Mono 37

Collegamento degli ingressi 37

Controlli degli ingressi di linea 37

Uscila del segnale Link 37

Connessioni di diffusori. 37

Selezione dei diffusori 37

Scelta del cavo diffusori 37

Polarità e fase 38

Collegamento diffusori 38

Risoluzione dei problemi 38

L'indicatore di accensione non si illumina 38

Nessun suono 38

Indicatore di protezione 38

Caratteristica techniche. 39

Alcune informazioni su Rotel

La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di miglioria di audiofili ed amanti della musica. Proprio come voil

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità nella compromessi. Attraverso gli anniQuesta passione non si è affievolita e l'obbiettivo di realizzare apparentcchi di straordinario vale per veria audiofili, indipendente del loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliorie prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduitori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché anni abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contentuto di piombo negli apparente rispettoando la normativa RoHS. I nostri progettisti sono continuamente impregnati a migliorare l'efficienza dei prodotti sulla per lo stato compensatore la loro qualità. Quando in standby, gli apparentei assorbono una minima quantità di corrente dati soddisfare i requisiti dei più rigorosi standardi consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente atraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettoi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.

Per Cominciare

Grazie per aver acquistato l'amplificatore finale 4 canali Rotel RMB-1504. Utilizzato in unsystema di riproduzione audio home theatre di qualita vi garantirà numerousi anni di gradevole intrattenimento.

L'RMB-1504 é un sofisticato amplificatore finale a 4 canali a discreté, dotato di un potente trasformatore di alimentazione, componenti selezionati, condensatori ad alta corrente che assicurano la possibilità di pilotare anciche i carichi più impegnativi ed è progettato seguito le regole del Rotel Balanced Design Concept, che garantisce le superbe qualità sonore dei nostri prodotti.

Caratteristiche

• Amplificatore finale a 4 canali, con potenza di 70W per canale su 8ohm.
• Controllo dei livelli di ingresso sul pannello frontale.
• Possibilità di selezionare la modalità di accensione/spegnimento:manuale, con rilevazione automatica del segnale in ingresso, o atraverso un segnale esterno trigger a 12V.
• Circuito di protezione con segnalazione sul pannello frontale.
• Collegamento segnali in ingresso, commutatore ingresso mono e connettori di collegamento dei segnali in uscita per la massima flessibilità di configurazione del sistema.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completeness spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare unalto cavo, il connettore adiacente o il mobile dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installmente di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostrosystema. Si prega di contattare il

vosto rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti nei in Rotel saremmo lieti di rispondere ai vostri quesiti.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiasi altri contentatore che non sa l'imballo originale potrebbe causare seri danni al prodotto ed invalidare la garanzia.

Se incluso nella confezione, completare la schedà di registrazione del propriétario o registrarsi online. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Entrambi questi amplificatori generano calore durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio sono previsti per smaltire il calore prodotto: non ostruire quando le fessure di ventilazione e lasciare almeno 10cm di spazio libero attorno all'unità per consentire un adeguato passaggio dell'aria e prevenir surriscaldamenti.

Considerare il peso e le dimensioni dell'apparecchio. Nel caso si desideri posizionarlo su una mensola o in un mobile, accertarsi che possano sostarne il peso. Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o coprimere le vibrazioni indotte dall'esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e riceveve consigli sulla corretta installmente dei componenti dell'impianto.

Alimentazione AC e comandi

Ingresso alimentazione 11

L'amplificatore è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivoippo sul retro.

NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile riconfigurare internamente gli amplificatori. Questa operazione devese essere svolta da personale qualificato e non dall'utente. All'interno sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel dostro Paese.

A causa dell'elevata potenza erogata, l'RMB-1504 più assorbire considerevoli quantità di corrente dalla rete elettrica. Pertanto, delve essere collegato direttamente ad una presa a parete polarizzata utilizzato il cavò fornito o un'alto cavo compatibile ad alta corrente come raccomandato dal rivenditore autorizzato Rotel. Gebruik geen verlengsnoer. In alternatively più essere impiegata una presa multipla (comunamente chiamata "ciabatta") di buona qualità ed in grado di所提供are le currenti richieste dall' amplificatore e tutti i componenti collegati.

Assicurarsi che l'interruttore d'accensione sul frontale sa in posizione di "spento" (tasto versuso l'esterno), quando collegare un capo del cavo di alimentazione fornito in dotazione alla presa sul pannello posteriori dell'apparecchio e l'alto capo alla presa della rete elettrica.

Se si preveDE di non utilizzato l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare alla presa elettrica il cavo di alimentazione dell' amplificatore e degli altri componenti dell'impianto.

Interrutlore d'accensione ed indicatoro

Premere il pulsante d'accensione sul frontale per attivare l'amplificatore. L'indicatore attorno adesso di illumina quando I'apparecchio è acceso. Ripremere il pulsante per spegnere l'amplificatore.

NOTA: Se si ritiene che la luminosità dell'indicatore sua eccessiva, posizionare l'adesivo fornito attorno all'interruttore d'accensione.

Selettore modalita automatica Accensione/spegnimento

L'RMB-1504 dispon di tre differenti modalità per l'accensione/spegnimento manuale o automatico. Queste modalità sono selezionabili utilizzando un selettore a tre posizioni sul pannello posteriore dell'unità:

• Con il selettore in posizione OFF, l'amplificatore viene accesso e spento manually tramite l'interruttore posto sul pannello frontale. Poteteanche utilizzare esta modalità se state usando una pre-sa AC comanda per alimentare l'amplificatore.
• Con il selettore in posizione SIGNAL SENSE, l'amplificatore si accende automaticamente quando rileva un segnale in ingresso, e si mette in modalità standby alcuni minuti dopo che il segnale non è più presente; l'interruttore sul pannello frontale annulla但这a funzione, delve essere in posizione ON per potere essere re attivata. Mettendo l'interruttore su OFF si toglie l'alimentazione all'amplificatore, e si annulla但这a modalità.
• Con il selettore in posizione 12V TRIG, l'amplificatore si accende automaticamente quando rileva un segnale trigger 12V sull'ingresso 12V TRIG,ippo a sinistra del selettore. L'amplificatore si mette in modalità standby se il segnale +12V non è più presente. I'interruttore sul pannello frontale annulla但这a funzione,deve essere in posizione ON per potere essere attivata.Mettendo I'interruttore su OFF si toglie l'alimentazione all'amplificatore,e si annulla但这a modalità.

Ingressi segnali Trigger 12 V

Questo connettore più ricevere un segnale trigger 12V da un preamplificatore o da un processore surrond Rotel per attivare l'accensione o lo spegnimento automatico dell'unità. Perutilizzarequesta funzione, il selettore adiacente devesecco posizionato su 12V TRIG (vedi sezione precedente).

L'ingresso TRIGGER accetta qualsiasi segnale di controlo (AC o DC) da 3 a 30Volts, inviato atraverso un cavo con terminali da 3.5mm su entrambi i capi. Il segnale +12 V DCiene trasmesso alla punta del connettore.

Uscite segnali Trigger 12 V

Il connettore 12V TRIG indicate con la dicitura: OUT serve per reiniare il segnale di attivazione ad un'alto amplificatore Rotel. Ogni segnale Trigger 12V presente sull'ingresso INPUT sera inviato anche al connettore OUT.

Interruttore di protezione

L'interruttore presente sul pannello posteriore protege i circuiti elettrici dell'amplificatore. Generalmente, interverra solo in caso di condizioni di guasto che possono dare luogo a sbalzi di corrente. Per ripristinario, premete il tasto. Se dovesse inter-venire continuamente, contatte il vostro rivenditore autorizzato Rotel o un centro assistenza tecnica.

Circuiti di protezione 2

L'RMB-1504 è dotato di protezioni sua termiche, sua contro sovracorrenti in uscita per salvaguardare gli stadi di amplificazione in condizioni di funzionamento estreme o di malfunzionamento. Diversamente da quando avviene in altri apparetchi, i circuiti di protezione sono independenti da quelli audio e pertanto non influscono sulle prestazioni sonore. Controllano la temperatura dei dispositivi finali ed eventualmente disattivano gli stadi di potenza quando il calore prodotto superi i limiti di sicurezza.

Difficilmente accadra che questi circuiti si attivino, tutvavia in caso di problemi l'amplificatore cesserà di funzionare e uno o più LED di protezione sul pannello frontale si illuminano per segnalare l'intervento delle protezioni.

Qualora ci si verifiche, spegnere l'apparecchio ed attendere il suo completo raffreddamento (parecchi minuti), cercando nel contempo di identificare e correggere le cause che hanno provocato l'intervento delle protezioni. Riaccendendo l'amplificatore il circuito di protezione si resetta e i LED di protezione si spegneranno ad indicare il normale funzionamento.

Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadequata. In casi più rari, intervengono quando l'impedenza dei diffusori assume valori molto bassi oppure altamente reattivi.

Se dovessero ripeturamente intervenire nella sua riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza.

Connessioni di segnale

L'RMB-1504 è dotato di connessioni standard RCA non bilanciate, come quasi tutti i componenti audio.

Visonoancheunacoppiadiconnettori SIGNAL OUTPUT LINK per trasmettere il segnale in ingresso collegato alla coppi di canali "A" ad un'alto componente audio. Inoltre, il segnale in ingresso ai diffusori "A" più essere automaticamente trasmessoagli ingressi dei canali "B",in modo che non sia necessario un alto cavo di segnale in ingresso per quosti canali; come ad esempio in sistemi più complessi, dove l'RMB-1504 viene usato per pilotare più coppie di diffusori.

NOTA: Per prevenire rumori ancche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli appearechi dell'impiano siano spenti prima di effettuare agli tipo di collegamento.

Ingressi RCA

Vedi figura 2

Ci sono un ingressi RCA per ognuna delle due coppie dei canali dell'amplificatore. Questi ingressi RCA accettano segnali audio da preamplificatori o processori surround. Racomandiamo l'utilizzo di cavi audio di alla qualità per ottenere i migliorori risultati.

Per agli coppi di canali, collegate l'uscita del canale sinistro del vosto preamplificatore con l'ingresso LEFT INPUT del RMB-1504. Collegate l'uscita del canale destro del vosto preamplificatore con l'ingresso RIGHT INPUT del RMB-1504. Assicuratevi che il selettore INPUT SELECT sua in posizione: STEREO.

Commutatore Mono

Quando il commutatore MONO è in posizione ON, l'ingresso del canale sinistro“A” è connesso al canale destro.

Collegamento degli ingressi 4

Potete collegare gli ingressi dei gruppi "B"agli ingressi "A", positionando il selettore INPUT SELECT per quel gruppo in posizione LINK. Quando sono collegati, non è necessaria nessuna connessione in ingresso per quel gruppo. Il segnale in ingresso dal gruppo "A"viene inviato ai canali collegati, permietendovi di utilizzato quattro canali amplificati con lo stesso segnale stereo in ingresso.

Controlli degli ingressi di linea 3

I due controlli sul pannello frontale, uno per agli coppià di canali, vi permiettono di regolare i livelli di ingresso per equipararlì gli altri componenti delsystema. Il selettore A comanda il guadagno dei canali "A", il selettore B controlla i canali "B".

Per cancellare la regolazione dei canali, agite sui controlli mediante un piccolo cacciavite a taglio; ruotate in senso orario per aumentare il guadagno, in senso antiorario per ridurlo.

Uscita del segnale Link

Questa Coppia di connettori RCA possono essere usati per inviare i segnali in ingresso ad un'alto componente audioenza nessuna processazione, ad esempio per collegare in modalità "daisy-chain" un ulteriore amplificatore per pilotare un secondo set di diffusori. I segnali in ingresso collegati ai canali "A" sono disponibile ancuse queste uscite LINK.

NOTA: Questi segnali in ingresso dai canali "A"possono essere inviatiagli ingressi B impostando il selettore INPUT SELECT sulla coppia didiffusori relativa in posizione LINK.

Connessioni di diffusori

L'RMB-1504 è dotato di due coppie di connettori per i diffusori, una coppià per agli canale.

Selezione dei diffusori

Si raccomanda di collegareagli amplificatori RMB-1504 diffusori con impedenza nominale para a 4 ohm o superiore. necessaria una certa cautela nell'utilizzare coppie di diffusori in parallelo dal momento che la loro impedenza, vista dall'amplificatore, si dimezza. Due diffusori da 8 ohm in parallelo divengono infatti un carico da 4 ohm per l'amplificatore, due da 4 ohm, 2 ohm, etc. Volendo collegarne due a ciascuna uscita e necessario quindi scegliere modelli da 8 ohm nominali o più, considerando ancche che il dato nominale dell'impenenza è un'indicazione di massima e che puòanche risultare inferiore non esendo costante a tutte le frequenze. Nella pratica comunique solo pochissimi diffusori possono rappresentare un reale problema per quosti amplificatori. In caso di dubbi, contattare il vostro rivenditore autorizzato Rotel.

Scelta del cavo diffusori

Per il collegamento tra amplificatore e diffusori utilizzato un cavo multifilare a due poli. La sezione e la sua qualità influiscono in maniera sensibile sul suono dell'impiano. Qualsiasi tipo di cavo cui sierecco utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivamente disponibile oppure di ottenere un suono povero in gamma bassa. Per le migliorie prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potra consigliare in base alle caratteristiche dell'impiano.

Polarità e fase

La polarità dei collegamenti (corretto orientamento dei conduitori positivo e negativo) deve essere sempre rispetto e risultare per tutti i diffusori uguale affinché si trovino tutti in fase. Se per erre si inverte il collegamento positivo e negativoanche di uno solo di dati,la gamma Bassa risulterà poco incisiva e l'immagine compromessa.Per agevolare I'identificazione dei poli, nei cavi per diffusori i conduitori normalmente presentano un colore differente, dei segni stampati su uno di dati oppure un forma dell'isolante esterno leggermente diversa.Identificare i conduitori positivo e negatived assicurarsi di collegare agli diffusore rispettoando la corretta polarità.

Collegamento diffusori 9

NOTA: I paragrafi che seguono descrivono sua il metodo di collegamento tramite cavo spellato, sua tramite terminali a forcella. NON utilizzare entrambi i tipi di connessione in combinazione per collegare più diffusori.

Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell'impiano siano spenti. L'RMB-1504 possiedono sul retro due gruppi di morsetti, contrassegnati da colore diverso a seconda della polarità, per ciascuno dei canali. In Europa la legislazione vigente impedisce l'uso di morsetti capaci di accettare spinotti a banana, pertanto sugli apparentecchi previsti per quosti mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.

Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l'amplificatore lasciando un certo margine idoneo a poter muovere liberamente i componenti dell'impianto per l'accesso alle connessioni posteriori.

Se si utilizzato terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quindi spellarne le estremità per esporre il conduttore. Prestare molta attenzione a non tagliareanche il conduttore quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella aicontatto della parte metallica del morsetto, il cavo spellato, invece, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo.

NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente.

Per agli gruppo di canali, colgate il diffusore sinistro con i due connettori dei diffusori contrassegnati: LEFT. Colgate il diffusore destro con i due connettori dei diffusori contrassegnati: RIGHT. Seguite leindicazioni sui connettori, ed assicuratevidi rispetto la corretta polarità: il terminale positivo del diffusore devessecoregato al terminale ^+ dell'amplificatore; il terminale negativo del diffusore devessecoregato al terminale-dell'amplificatore

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quando determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolverve il problema, provare con i sugerimenti qui riportati.

L'indicatore di accensione non si illumina

L'indicatore attorno al tasto di accensione che segnala l'attivazione dell'amplificatore dovrebbe illuminarsi quando I'apparecchio viene collegato alla rete elettrica ed accesso. Se non si illumina controllare la presa di alimentazione con un altri dispositivo elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sua controllata da un interrottore disattivato.

Nessun suono

Controllare che l'indicatore di protezione non segnali l'attivazione dei circuiti, nel qual caso si veda il paragrafo seguente. Assicurarsi che i collegamenti del segnale audio siano corretti. Verificare che l'ingresso al quale viene fatto pervenire il segnale della sorgente sua effettivement selezionato sul preamplificatore o processore e che il volume non sia azzerato. Esaminare i collegamenti tra amplificatore e diffusori.

Indicatore di protezione

L'indicatore d'accensione inizia a lampeggiare quando i circuiti di protezione intervengono spegnendo l'amplificatore. Generalmente ci si verifica solo quando le aperture di ventilazione sono ostruite, quando c'è un problema nei collegamenti con i diffusori (cortocircuito) oppure dato un prolongato periodo di intenso utilizzo. Spagnere l'impiano ed attendere che l'amplificatore si raffreddi. Quindi premere e ripremere l'interruttore di accensione sul pannello frontale per resettare i circuiti di protezione. Se il problema persistsiste o si rappresenta subito, è probabile vi sua un difetto nelsystema o nell'amplificatore stesso.

Caratteristiche tecniche

Potenza di uscita continua su 8 ohm 4 × 70W / ch su 8 ohm,

(20-20kHz, < 0,03% THD) tutti i canali in funzione

Distorsione armonica totale (20Hz-20kHz, 8 ohm)

In regime di potenza continua: < 0.03%

A meta potenza continua: < 0.03%

Ad 1W di potenza: < 0,03%

Distorsione di intermodulazione (60Hz:7kHz, 4:1) < 0.03%

Fattore di attenuazione (20-20kHz, 8 ohms) >200

Impedenza / Sensibilità di ingressore 20 kohm/1 volt

Guadagno dell' amplificatore 26 dB

Livello di sovraccarico di ingressso 5 volt

Rispostinfrequenza(±1dB) 10Hz-100kHz

Rapporto segnale rumore (HF pesato-A) 115 dB

Separazione/Crossalk >50 dB

Impedenza dei diffusori 4 ohms minimum

Livllo di segnale per l'attivazione automatica Segnale in ingresso 4 mV (with all inputs)

Alimentazione	AC 120 V, 60 Hz (USA)
	AC 230 V, 50 Hz (Europa)
Assorbimento	300 watt

Assorbimento in standby

Presenza di segnale

Standby

1 watt

<0,5 watt

BTU 810 BTU/h

Dimensioni (L× A× P) 431x144x443mm

Altezza panello frontale 132,6 mm, 3U rack

Peso (netto) 14,9 kg

Tutte le caratteristiche dichiarate sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti alla cun preavviso.

Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.
