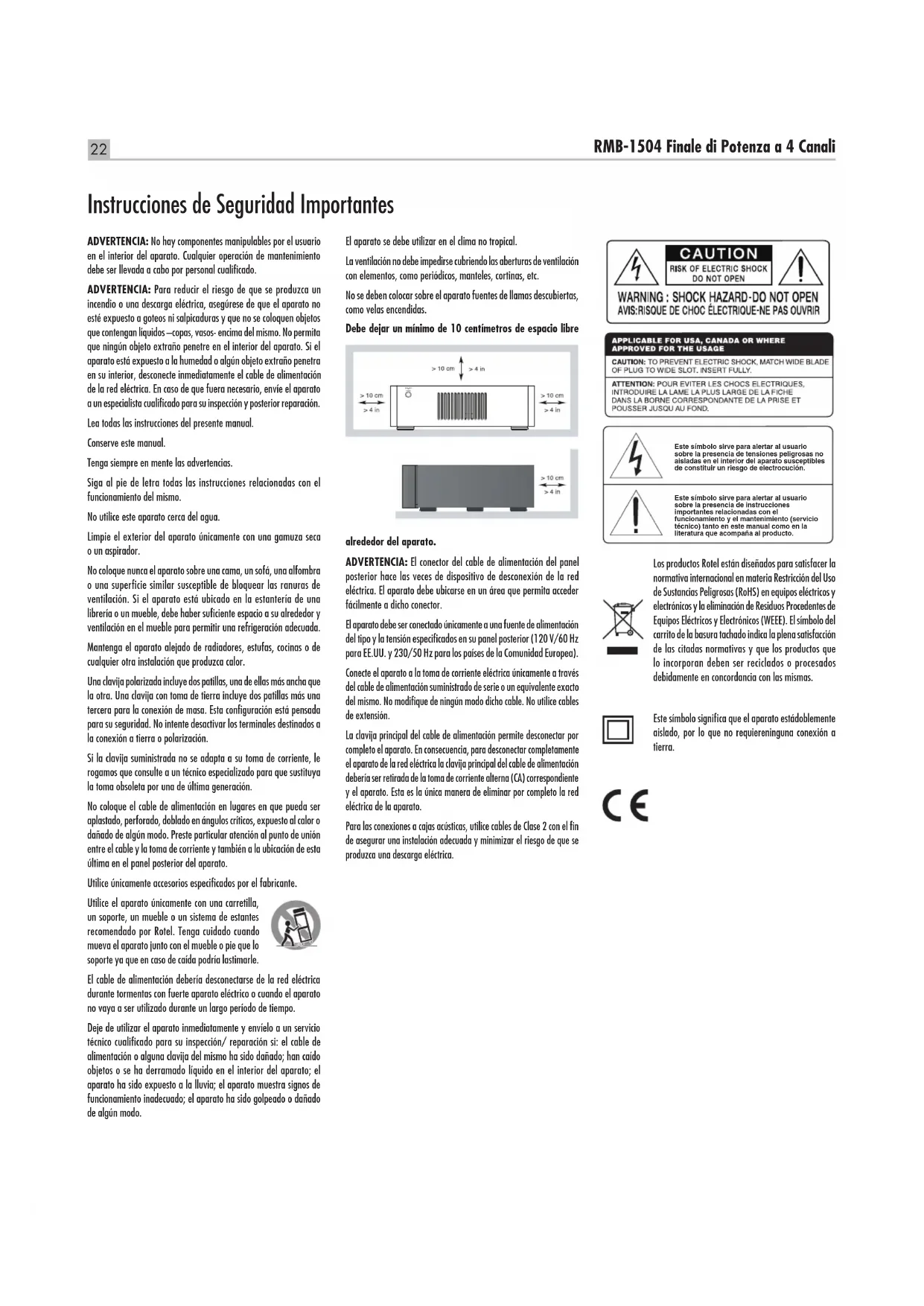

/9’’ Nettogewicht 14.9 kg, 32.8 lbs Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. Rotel und das Rotel-Logo sind eingetragene Markenzeichen von The Rotel Co., Ltd. Tokio, Japan.22 RMB-1504 Finale di Potenza a 4 Canali ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado. ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descarga eléctrica, asegúrese de que el aparato no esté expuesto a goteos ni salpicaduras y que no se coloquen objetos que contengan líquidos –copas, vasos- encima del mismo. No permita que ningún objeto extraño penetre en el interior del aparato. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su interior, desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso de que fuera necesario, envíe el aparato a un especialista cualificado para su inspección y posterior reparación. Lea todas las instrucciones del presente manual. Conserve este manual. Tenga siempre en mente las advertencias. Siga al pie de letra todas las instrucciones relacionadas con el funcionamiento del mismo. No utilice este aparato cerca del agua. Limpie el exterior del aparato únicamente con una gamuza seca o un aspirador. No coloque nunca el aparato sobre una cama, un sofá, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada. Mantenga el aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación que produzca calor. Una clavija polarizada incluye dos patillas, una de ellas más ancha que la otra. Una clavija con toma de tierra incluye dos patillas más una tercera para la conexión de masa. Esta configuración está pensada para su seguridad. No intente desactivar los terminales destinados a la conexión a tierra o polarización. Si la clavija suministrada no se adapta a su toma de corriente, le rogamos que consulte a un técnico especializado para que sustituya la toma obsoleta por una de última generación. No coloque el cable de alimentación en lugares en que pueda ser aplastado, perforado, doblado en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular atención al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última en el panel posterior del aparato. Utilice únicamente accesorios especificados por el fabricante. Utilice el aparato únicamente con una carretilla, un soporte, un mueble o un sistema de estantes recomendado por Rotel. Tenga cuidado cuando mueva el aparato junto con el mueble o pie que lo soporte ya que en caso de caída podría lastimarle. El cable de alimentación debería desconectarse de la red eléctrica durante tormentas con fuerte aparato eléctrico o cuando el aparato no vaya a ser utilizado durante un largo período de tiempo. Deje de utilizar el aparato inmediatamente y envíelo a un servicio técnico cualificado para su inspección/ reparación si: el cable de alimentación o alguna clavija del mismo ha sido dañado; han caído objetos o se ha derramado líquido en el interior del aparato; el aparato ha sido expuesto a la lluvia; el aparato muestra signos de funcionamiento inadecuado; el aparato ha sido golpeado o dañado de algún modo. Los productos Rotel están diseñados para satisfacer la normativa internacional en materia Restricción del Uso de Sustancias Peligrosas (RoHS) en equipos eléctricos y electrónicos y la eliminación de Residuos Procedentes de Equipos Eléctricos y Electrónicos (WEEE). El símbolo del carrito de la basura tachado indica la plena satisfacción de las citadas normativas y que los productos que lo incorporan deben ser reciclados o procesados debidamente en concordancia con las mismas. Instrucciones de Seguridad Importantes El aparato se debe utilizar en el clima no tropical. La ventilación no debe impedirse cubriendo las aberturas de ventilación con elementos, como periódicos, manteles, cortinas, etc. No se deben colocar sobre el aparato fuentes de llamas descubiertas, como velas encendidas. Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato. ADVERTENCIA: El conector del cable de alimentación del panel posterior hace las veces de dispositivo de desconexión de la red eléctrica. El aparato debe ubicarse en un área que permita acceder fácilmente a dicho conector. El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior (120 V/60 Hz para EE.UU. y 230/50 Hz para los países de la Comunidad Europea). Conecte el aparato a la toma de corriente eléctrica únicamente a través del cable de alimentación suministrado de serie o un equivalente exacto del mismo. No modifique de ningún modo dicho cable. No utilice cables de extensión. La clavija principal del cable de alimentación permite desconectar por completo el aparato. En consecuencia, para desconectar completamente el aparato de la red eléctrica la clavija principal del cable de alimentación debería ser retirada de la toma de corriente alterna (CA) correspondiente y el aparato. Esta es la única manera de eliminar por completo la red eléctrica de la aparato. Para las conexiones a cajas acústicas, utilice cables de Clase 2 con el fin de asegurar una instalación adecuada y minimizar el riesgo de que se produzca una descarga eléctrica. Este símbolo sirve para alertar al usuario sobre la presencia de tensiones peligrosas no aisladas en el interior del aparato susceptibles de constituir un riesgo de electrocución. Este símbolo sirve para alertar al usuario sobre la presencia de instrucciones importantes relacionadas con el funcionamiento y el mantenimiento (servicio técnico) tanto en este manual como en la literatura que acompaña al producto. Este símbolo signica que el aparato estádoblemente aislado, por lo que no requiereninguna conexión a tierra.23 Español Acerca de Rotel Nuestra historia empezó hace más de 50 años. A lo largo de todas estas décadas, hemos recibido cientos de premios por nuestros productos y satisfecho a centenares de miles de clientes que se toman muy en serio, al igual que usted, sus momentos de ocio. Rotel fue fundada por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiólos independientemente de cuáles sean sus posibilidades económicas- es compartido por todos sus empleados. Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores toroidales de potencia son construidos en la propia factoría de Rotel. Todos nosotros nos preocupamos por nuestro entorno. Y a medida que se producen y posteriormente desechan más y más aparatos electrónicos, para un fabricante resulta especialmente importante hacer todo lo que le sea posible para poner a punto productos que tengan un impacto mínimo en el medio ambiente. En Rotel estamos orgullosos de contribuir con nuestra parte. Hemos reducido el contenido en plomo de nuestros componentes electrónicos utilizando una soldadura RoHS especial. Nuestros ingenieros se esfuerzan continuamente para mejorar la eciencia de las fuentes de alimentación sin comprometer la calidad sonora. Mientars están en el modo de espera (“standby”), los productos Rotel utilizan una cantidad de energía mínima con el n de satisfacer las normativas globales en materia de Consumo de Energía en Standby. La fábrica de Rotel también está cumpliendo con su parte para preservar el medio ambiente mediante la introducción de constantes mejoras en los métodos de montaje de sus productos para que los procesos de fabricación sean más limpios y ecológicos. Le agradecemos que haya adquirido este producto. Estamos seguros de que le proporcionará largos años de disfrute en la escucha de sus grabaciones musicales favoritas. Para Empezar Gracias por haber adquirido la Etapa de Potencia de Cuatro Canales Rotel RMB-1504. Utilizada en un sistema de reproducción musical o audiovisual de alta calidad, le permitirá disfrutar durante muchos años de sus composiciones musicales y sus películas favoritas. La RMB-1504 es una etapa de potencia de cuatro canales altamente sosticada. El uso de dispositivos de salida discretos, una generosa fuente de alimentación equipada con un transformador toroidal, componentes electrónicos de primera calidad y el exclusivo Diseño Equilibrado de Rotel aseguran una soberbia calidad sonora. Una elevada capacidad de entrega de corriente hace posible que la RMB- 1504 pueda atacar con extrema facilidad las cajas acústicas más difíciles del mercado en las más variadas condiciones de trabajo. Funciones y Prestaciones Relevantes

• Etapa de potencia de cuatro canales con una salida de 70 vatios continuos por canal sobre 8 ohmios.

• Controles en el panel frontal para ajustar el nivel de entrada.

• Conguración de arranque/desactivación seleccionable por el usuario: manual, por detección automática de señal o controlada por una señal de disparo remota de 12 V continuos.

• Circuitería de protección contra errores de funcionamiento con indicadores luminosos en el panel frontal.

• Enlace interno de señales de entrada, conmutador de funcionamiento en mono y conectores de salida para enlace con el n de maximizar la exibilidad de conguración. Contenido Figura 1: Controles y Conexiones 3 Figura 2: Entradas Analógicas y Conexiones de Salida a las Cajas Acústicas 4 Notas Importantes 5 Instrucciones de Seguridad Importantes ..................................22 Acerca de Rotel ...................................................23 Para Empezar ....................................................23 Funciones y Prestaciones Relevantes 23 Algunas Precauciones 24 Colocación 24 Alimentación y Control ..............................................24 Toma de Corriente Eléctrica

Conmutador e Indicador Luminoso de Puesta en Marcha

Selector del Modo de Arranque/Desconexión Automática

Entrada para Señal de Disparo de +12 V

Salida para Señal de Disparo de +12 V

Circuitería de Protección

Conexión de la Señal de Entrada .......................................25 Entradas RCA

Conmutador de Funcionamiento en Mono

Enlace de las Entradas

Conexión de las Cajas Acústicas .......................................26 Selección de las Cajas Acústicas 26 Selección del Cable de Conexión de las Cajas Acústicas 26 Polaridad y Puesta en Fase 26 Conexión de las Cajas Acústicas

Problemas y Posibles Soluciones .......................................27 El Indicador Luminoso del Panel Frontal No Se Activa 27 No Hay Sonido 27 El Indicador de Protección está Activado 27 Características Técnicas .............................................. 2724 RMB-1504 Finale di Potenza a 4 Canali Algunas Precauciones ADVERTENCIA: Para evitar que se produzcan posibles daños en su equipo, le aconsejamos que desconecte TODOS los componentes del mismo cuando conecte o desconecte las cajas acústicas o cualquiera de los componentes asociados. No vuelva a conectar los componentes del equipo hasta que esté seguro de que las conexiones sean correctas y seguras. Preste una atención particular a los cables de conexión a cajas. No debe haber ningún conductor suelto de los mismos susceptible de contactar con los otros cables de conexión a cajas o con el chasis del amplificador. Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto de la RMB-1504 incluye información de gran valor sobre las diferentes conguraciones posibles, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asimismo que contacte con su distribuidor autorizado de productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos.Guarde el embalaje del aparato y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte del aparato en condiciones diferentes de las originales puede dañar seriamente partes vitales del mismo.Si se incluye en la casilla, complete la tarjeta de registro del propietario o regístrese en línea. Asegúrese asimismo de mantener en su poder la factura de compra puesto que la misma constituye el mejor recordatorio de la fecha de compra, un dato esencial en caso de que necesitara asistencia técnica durante el período de garantía. Colocación La RMB-1504 genera calor como una parte de su funcionamiento normal. Tanto los disipadores térmicos como las ranuras de ventilación del aparato están perfectamente capacitados para eliminar este calor. Las ranuras de ventilación situadas en la cubierta superior deben permanecer siempre despejadas. Debería dejar unos 10 centímetros de espacio libre alrededor del chasis y permitir una circulación de aire razonable para evitar que el aparato se caliente en exceso. Tenga igualmente en cuenta el peso del amplicador cuando seleccione una ubicación determinada para su instalación. Por lo tanto, asegúrese de que la estantería o mueble utilizado pueda soportarlo sin mayores problemas. Le recomendamos que instale el aparato en muebles diseñados especícamente para albergar componentes de audio. Dichos muebles están concebidos para reducir o suprimir vibraciones que pueden afectar negativamente a la calidad del sonido. Contacte con su distribuidor autorizado de productos Rotel para que le aconseje sobre los muebles más adecuados para su equipo y la correcta instalación de componentes de audio en los mismos. Alimentación y Control Toma de Corriente Eléctrica

Su amplicador está congurado en fábrica para que trabaje con la tensión de red correcta correspondiente al país en el que haya sido comprado (115 voltios de corriente alterna/60 Hz para Estados Unidos y 230 voltios de corriente alterna/50 Hz para la Comunidad Europea). Dicha conguración está indicada en un lugar visible del panel posterior del aparato. NOTA: En caso de que tuviese que trasladar su amplificador a otro país, es posible reconfigurarlo para que pueda trabajar con una tensión de red diferente de la establecida en fábrica. No intente llevar a cabo esta conversión por su cuenta. El acceso al interior del amplificador le expondrá a tensiones peligrosas. Para cualquier información al respecto, le rogamos que contacte con personal cualificado o llame al departamento de asistencia técnica postventa de Rotel. NOTA: Algunos productos están destinados a ser vendidos en más de un país, y en consecuencia se suministran de serie con más de un cable de alimentación. Le rogamos que utilice únicamente el cable de alimentación correspondiente a su país/región. Como consecuencia de su elevada potencia, el amplificador puede drenar una cantidad de corriente considerable. Además, debería ser conectado directamente a una toma de corriente alterna. Tanto la RMB-1504 debe ser conectada a una toma de corriente eléctrica polarizada de 3 clavijas. No utilice cables de extensión. Puede utilizarse una regleta siempre y cuando la misma (y la toma de corriente eléctrica) sea capaz de manejar la corriente solicitada por el amplicador y los demás componentes conectados en la misma.Asegúrese de que el CONMUTADOR DE PUESTA EN MARCHA del panel frontal del amplicador esté situado en su posición OFF (es decir “hacia fuera”). A continuación, conecte el cable de alimentación suministrado de serie en el Conector Power del panel posterior del aparato y la toma de corriente eléctrica alterna.Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano-, le recomendamos, como precaución básica, que desconecte su amplicador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica. Conmutador e Indicador Luminoso de Puesta en Marcha

El Conmutador de Puesta en Marcha está ubicado en el panel frontal del amplicador. Púlselo para poner en marcha la RMB-1504. El anillo situado encima del mismo se iluminará, indicando que el amplicador está plenamente operativo. Para desactivar el aparato, basta con que pulse de nuevo el mencionado botón a n de que éste regrese a su posición inicial. NOTA: En el caso de que el brillo de la luz azul del anillo que rodea el conmutador de puesta en marcha le resulte excesivo, coloque el anillo autoadhesivo suministrado de serie para ello. Selector del Modo de Arranque/Desconexión Automática

La RMB-1504 incorpora tres opciones diferentes para su puesta en marcha/desconexión manual o automática. Estos modos pueden seleccionarse con ayuda de un pequeño interruptor deslizante de tres posiciones situado en el panel posterior del aparato.

• Cuando el conmutador está en la posición “OFF”, el amplicador se activa o desactiva manualmente con el interruptor de puesta en marcha del panel frontal. Opte también por esta modalidad de funcionamiento si va a utilizar una toma de corriente eléctrica conmutada para alimentar la RMB-1504.• Cuando el conmutador está situado en la posición “SIGNAL SENSE” (DETECCION DE SEÑAL), el amplicador se activa automáticamente cuando se detecta la presencia de señal en una cualquiera de sus entradas. Si durante unos minutos no se aplica ninguna señal de audio a las entradas de la RMB-1504, el aparato volverá a la posición de espera. El25 Español conmutador de puesta en marcha del panel frontal ignora esta función. Dicho conmutador deberá estar en la posición ON para que el sensor de señal actúe. Si sitúa el conmutador en cuestión OFF, se interrumpirá el suministro de energía al amplicador independientemente de que haya o no una señal en sus entradas.
• Con el conmutador situado en la posición 12V TRIG, el amplicador se pondrá en marcha automáticamente en cuanto detecte una señal de disparo de 12 voltios continuos en la toma 12V TRIG situada justo a la izquierda del mencionado conmutador. Si no se detecta ninguna señal de +12 voltios continuos, el amplicador se situará en la posición de espera. El CONMUTADOR DE PUESTA EN MARCHA del panel frontal ignora esta función, debiendo estar situado en ON para que el circuito de disparo de +12 voltios funcione correctamente. Si el conmutador en cuestión se sitúa en OFF, se interrumpirá el suministro de energía al amplicador independientemente de que esté presente o no una señal de disparo. Entrada para Señal de Disparo de +12 V

Se trata de una toma de entrada diseñada para conectar cables que transporten una señal de disparo de +12 voltios continuos procedente de un preamplicador o procesador de sonido envolvente Rotel capaz de activar o desactivar su etapa de potencia. Para utilizar esta función, el conmutador deslizante adyacente deber ser colocado en la posición izquierda (ver sección anterior).La TRIGGER INPUT acepta cualquier señal de control (continua o alterna) cuyo valor esté comprendido entre 3 y 30 voltios. Uti-lice un cable terminado en miniclavijas monofónicas de 3’5 mm en sus dos extremos. La señal de +12 voltios continuos aparecerá en la “punta” del conector. Salida para Señal de Disparo de +12 V

La toma para señal de disparo de 12 voltios continuos (12V TRIG) designada por OUT se utiliza para enviar la señal de activación a distancia a un segundo amplicador Rotel. A través de la toma OUT se enviará cualquier señal de disparo de 12 voltios continuos presente en la toma INPUT. Interruptor

Un interruptor situado en el panel posterior protege la circuitería eléctrica del amplicador. Por regla general, dicho interruptor sólo se abrirá cuando se produzca una condición de fallo derivada de una demanda de corriente excesiva. Para reinicializar el interruptor, pulse el botón correspondiente. En caso de que el interruptor se abra repetidamente, contacte con su distribuidor autorizado de productos Rotel para que le proporcione la asistencia adecuada. Circuitería de Protección

La RMB-1504 incorpora circuitos de protección frente a excesos de temperatura y de corriente que la protegen frente a cualquier daño potencial que pudiera producirse en caso de funcionamiento en condiciones extremas o fallos en la misma. Al contrario de lo que sucede en muchos diseños de su clase, estos circuitos de protección son independientes de la señal de audio y por tanto no tiene el más mínimo impacto en las prestaciones musicales. De este modo, los circuitos de protección monitorizan la temperatura de los dispositivos de salida y a corriente que los mismos están manejando, desconectando el amplicador si las condiciones de funcionamiento exceden los límites de seguridad prejados.Por regla general, usted nunca verá esta circuitería de protección en acción. No obstante, en el caso de que se produjese una condición de fallo el amplicador dejaría de funcionar y el Indicador Luminoso Power del panel frontal sera luz. Si esto sucede, apague el amplicador, déjelo enfriar durante varios minutos e intente identicar y corregir el problema causante de la activación de la circuitería de protección. Cuando ponga en marcha de nuevo el amplicador, el circuito de protección se reinicializará automáticamente y los INDICADORES LUMINOSOS DE PROTECCION deberían apagarse para indicar que el aparato vuelve a funcionar con normalidad.En la mayoría de casos, la circuitería de protección se activa debido a la presencia de una condición de funcionamiento incorrecto, como por ejemplo cables de conexión a cajas acústicas cortocircuitados o una ventilación inadecuada que provoque el sobrecalentamiento del aparato. Sólo en casos muy raros una impedancia de las cajas acústicas altamente reactiva o extremadamente baja podría provocar la activación de la circuitería de protección. Si la circuitería de protección se activa repetidamente y usted se ve incapaz de aislar y corregir la condición de fallo, contacte con su detallista Rotel autorizado para que le ayude a resolver el problema. Conexión de la Señal de Entrada La RMB-1504 incorporan conectores de entrada estándar no balanceados (con terminales RCA, que son los habituales en la inmensa mayoría de componentes de audio).Además, hay una pareja de tomas SIGNAL OUTPUT LINK (“SALIDAS PARA ENLACE”) cuyo cometido es enviar la señal de entrada presente en el par de terminales “A” a otro componente de audio. Adicionalmente, la señal de entrada presente en el citado par de canales “A” puede ser automáticamente enlazada a las entradas correspondientes a los pares de canales “B”; esto quiere decir que no se necesitará un cable de señal separado para dichos canales (por ejemplo en sistemas de gran envergadura en los que la RMB-1504 se utilice para excitar varias parejas de cajas acústicas). NOTA: Para evitar la presencia de ruidos potencialmente nocivos, asegúrese de que el sistema esté completamente desconectado cuando usted esté realizando cualquier tipo de conexión de señal. Entradas RCA

Ver Figura 2 Hay una entradas RCA para cada uno d elos dos pares de canales de amplicación.Estas entradas equipadas con conectores RCA aceptan señales de audio procedentes de preamplicadores o procesadores de sonido envolvente. Para lograr los mejores resultados posibles, utilice cables de interconexión de audio de alta calidad.Para cada par de canales de amplicación, conecte la salida correspondiente al canal izquierdo de su preamplicador a la ENTRADA IZQUIERDA (“LEFT INPUT”) de la RMB-1504. Repita el mismo proceso para el canal derecho. Asegúrese de que el conmutador INPUT SELECT esté situado en la posición STEREO. Conmutador de Funcionamiento en Mono

Cuando el conmutador MONO está en la posición ON, la entrada “A” correspondiente al canal izquierdo se conecta al canal derecho. Enlace de las Entradas

Si lo desea, usted puede enlazar las entradas correspondientes a los grupos de canales “B” a las entradas “A” colocando el conmutador INPUT SELECT correspondiente al grupo seleccionado en la posición LINK (“ENLACE”).26 RMB-1504 Finale di Potenza a 4 Canali Una vez enlazado, dicho grupo de entradas no necesitará que se le conecte ninguna señal. La señal de entrada correspondiente al grupo “A” es enviada al par de canales enlazados, permitiéndole destinar cuatro canales de amplicación a la misma señal estereofónica. Controles de Nivel del Panel Frontal

Dos controles – uno para cada par de canales - situados en el panel frontal hacen que sea posible controlar el nivel de la señal entrante. Dichos controles permiten al usuario ajustar la ganancia del amplicador para igualar el nivel de volumen de otros componentes del equipo. El control de nivel A cambia la ganancia del par de canales “A” mientras que el control de nivel B hace lo propio con el par de canales “B”.Para ajustar estos controles, utilice un pequeño destornillador de cabeza plana. Gire el control en sentido horario para aumentar la ganancia y en sentido antihorario para reducirla. Conectores de Salida para Enlace (“Signal Output Link”)

Estos dos conectores RCA pueden utilizarse para enviar señales de entrada sin procesar a otro componente de audio, lo que resulta útil para, por ejemplo,”encadenar” un amplicador adicional para excitar una segunda pareja de cajas acústicas. En estas salidas LINK también estarán presentes las señales de entrada correspondientes al par de canales “A”. NOTA: Las señales de entrada correspondientes al par de canales “A” también pueden ser enlazadas a las entradas “B” situando el conmutador INPUT SELECT asociados a estos dos últimos pares de canales en la posición LINK. Conexión de las Cajas Acústicas La RMB-1504 incorpora dos grupos –uno para cada par de canalesde terminales de conexión a cajas acústicas. Selección de las Cajas Acústicas Le recomendamos que con la RMB-1504 utilice cajas acústicas cuya impedancia nominal sea igual o superior a 4 ohmios. Cuando trabaje con varias parejas de cajas acústicas conectadas en paralelo debería ser particularmente precavido porque la impedancia efectiva que “ve” el amplicador se divide entre dos. Por ejemplo, cuando se atacan dos parejas de cajas acústicas de 8 ohmios el amplicador “ve” una carga de 4 ohmios. Cuando se atacan varias cajas acústicas conectadas en paralelo, se recomienda que se seleccionen diseños cuya impedancia nominal ser de 8 ohmios o superior. Las cifras correspondientes a la impedancia de las cajas acústicas son más que imprecisas. En la práctica, sólo muy pocos modelos presentarán problemas a la RMB-1504. En caso de que tenga alguna duda al respecto, le recomendamos que contacte con su detallista Rotel autorizado. Selección del Cable de Conexión de las Cajas Acústicas Utilice un cable de dos conductores perfectamente aislado para conectar el amplicador a las cajas acústicas. El tamaño y la calidad de dicho cable pueden tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de conexión de calidad estándar funcionará pero es posible que provoque una disminución de la potencia de salida o una atenuación de la respuesta en graves, en particular si la longitud del mismo es elevada. En general, un cable más consistente mejorará el sonido. Para conseguir unas prestaciones óptimas, debería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su detallista Rotel autorizado estará encantado de ayudarle a seleccionar de los cables que vaya a utilizar en su sistema. Polaridad y Puesta en Fase La polaridad, es decir la orientación positiva/negativa de las conexiones correspondientes a cada caja acústica y a la unión con el amplicador, debe ser coherente, de modo que todas las cajas acústicas del sistema estén en fase. Si la polaridad de una conexión es invertida por error, se producirá una fuerte caída de la respuesta en graves, así como una degradación perceptible de la imagen estereofónica global. Todos los cables están marcados de manera que usted pueda identicar fácilmente los dos conductores. Puede haber marcas o líneas impresas en el revestimiento aislante de un conductor. El cable también puede presentar un claro aislamiento al incorporar conductores de distintos colores (cobre y plata). También puede haber indicaciones de polaridad impresas en el revestimiento aislante. Identique los conductores positivos y negativos y sea coherente con cada una de las conexiones del amplicador y las cajas acústicas. Conexión de las Cajas Acústicas
