HORIZONTALE LUCHT

COMPRESSOR

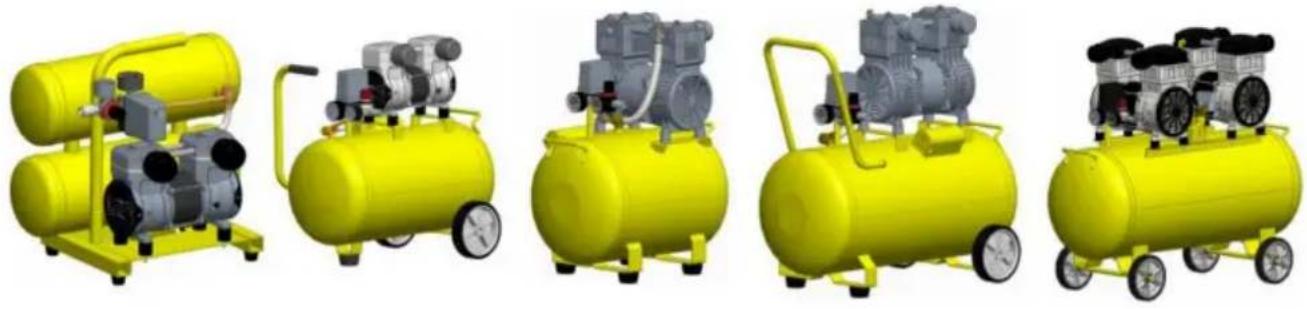

Afbeeldingen van het uiterlijk (verschillende modellen können verschillen in uiterlijk, raadpleeg de werkelijkke product- of website-informatie voor de nauwkeurigheid)

High flow supply

Oil-free

Low noise

Low vibration

Low temperature rise

high pressure

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van unsere begruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heb ontvangen. Vergeef ons dat we u Niet opnieuw zullen informeren als er technologie- of software-updates voor ons product+zijn.

INSTRUCTIONS

Voorwoord

Allereerst wilnen we once oprechte dank uitspreken aan once klanten die ons hebben geholpen.
once apparatuur gekocht Deze handleiding is bedoeld voor klantenservice om uw ervaring te verbeteren
Geschreven met deze apparatuur. Ik hoop dat de producten en Diensten van het bedrijf
u de kanaalhoffelijkheid.

Belangrijke herinnering

Voor uw eigen verilgheid moet u, voordat u dergelijkke producten monteert en gebruikt, eerst: Lees deze handleiding om de unieke werkig, toepassing en möglichke toepassingen te verduidelijkken problemen met deze apparatuur.

Beschrijven

De olievrije compressor is special ontworpen voor zichfbedieningsgebruikers in verschillende huishoudelijkke en automobilactiviteiten. Deze compressoren leveren stroom voor spuitpistolen, slagsleutels en andere gereedschappen. Deze apparaten können werkken zonder olie. De perslucht van het apparaat zal vocht bevatten. Als de toepassing heeft droge lucht nodig, installee dan een waterfilter of luchtdroger.

Veiligheidsborden

In deze gezebruiksaanwijzing en op de machine worden veiligeidssymbolen en waarschuwingswoorden gezebukt worden gezebuikt om belangrijke veiligeidsinformatie over te brengen. Deze sectie helpt u uw begrip van deze veiligeidssymbolen en waarschuwingswoorden te vergroten.

yGEVAAR!

Gevaarindicatie Noodsituaties können, indien ze nicht worden vermeden, leiden tot de dood of ernstig letsel.

yWAARSCHUWING!

Waarschuwingsindicator Een potentieel gevaarlijke situatie kan, indien nicht vermeden, leiden tot: overlieden of ernstig letsel.

yLET OP!

Voorzichtigheid geeft een gevaarlijke situatie aan die, indien nicht vermeden, KAN resulteren in lichte verwondingen. of matige verwonding.

yLET OP!

Let op: dit bericht geeft belangrijke informatatie aan die, indien nicht opgevolgd, schade aan het apparaat KAN veroorzaken. apparatuur.

Losmaken

Controleer het apparaat na het uitpakken zorgvuldig op eventuele schade die is opgetreden tijdens het transport. Zorg ervoor dat u de fittingsen, bouten, enz. goed vastdraait voordat u het apparaat in de auto zet. dienst.

yWAARSCHUWING!

Gebruik het apparaat Niet als het tijdens de verzending beschadigd is. Behandeling of gebruik. Schade kan kuren leiden tot barsten en letsel of schade aan eigendommen veroorzaken.

yGEVAAR!

Waarschuwing voor inadembare lucht

Deze compressor is nicht uitgerust en mag nicht worden gebrukt als ademlucht van goederen kwaliteit.

Voor elke toepassing van lucht voor menselijkke consumptie za de luchtcompressor het volgende要去en doen:uitgerust met geschikte in-line veiligheids- en alarmapparatuur. Deze extra

Er is apparatuur nodig om de lucht op de juiste manier te filteren en te zuiveren om aan de minimale specificaties voor ademhaling van klasse D zoals beschreven in Samengeperst gas

Specificatievereniging Commodity G7.1-1966.OSHA 29 CFR 1910.134.en/of

Canadese Normenverenigingen (CSA)

ALGEMENE VEILIGHEIDSINFORMATIE

Door het gebruik van luchtcompressoren en andere componenten (materialpomp, spuitmachine) piston, filters, smeermiddelen, slangen, enz.), die een hogedrukpmopsystem vormen,

De volgende veiligheidsmaatregelen moeten alkjd worden nageleefd:

1. Lees alle handleidingen die bij dit product zijn geleverd zorgvuldig door om er volledig vertrouwd mee te raken. Uzelf met de controle en het juiste gebruik van de apparatuur.
2. Voldoe aan alleplaatselijke elektrische en verilgheidsvoorschriften, evenals aan de nationale Electrical Code (NEC) en Occupational Safety and Health Act (OSHA) in de Verenigde Staten.
3. Alleen personen diebekend zijn met deze veiligheidsvoorschriften mogen de compressor gebruiken.

4. Houd bezoekers op afstand en LAST kinderen nooit de werkruimte betreden.

5. Draag bij het bedieren van pompen of apparaten een veiligheidsbril en gebruik gehoorbescherming. bescherming.

6. Ga Niet staan en gebruik de pomp of het apparaat nicht als handvat.
7. Controleer voor elk gebruik het persluchtsystem en de elektrische componenten op tekenen van schade, verslechtering, zwakte of lekkage. Repareren of verwangen defecte artikelen voor gebruik controleren.
8. Controller regelmatig of alle bevestigingsmiddelen nog goed vastzitten.

yWAARSCHUWING!

Apparatuur en regelapparatuur konnen vlambogen genereren, waardoor brandbare gassen of dampen. Niet bedieren of repareren in of nabij ontvlambare gassen of dampen. Het is

Het is verboden om brandbare vloeistoffen of gassen in de buurt van de compressor op te slaan.

yLET OP!

Zelfs als het apparaat stoot, hunnen de onderdelen van de compressor nog steeds heet zich.

1. Houd uw vingers uit de buurt van de draaiende compressor, waar deze snel beweegt en

Oververhitte componenten können letsel en/of brandwonden veroorzaken.

1. Als de apparatuur abnormaal begint te trillen, stop dan de motor/motor

en controller direct de oorzaak. Trillingen zijn meestal een waarschuwing voor een storing.

Om het risico op brand te verkleinen, moet de buitenkant van de motor vrij worden gehonden van olie, oplosmiddelennen overtollig smeervet.

yGEVAAR!

Probeer de brandstoffank Niet te repareren of te modificeren! Lassen, boren of welke andere andere aanpassingen können de tank verzwakken, wat kan leiden tot een tankbreuk of

explosieschade. Zorg ervoor dat u versleten of beschadigde brandstoffanks verrangt.

yWAARSCHUWING!

Verwijder of probeer nooit de veriligeidsklep aan te passen. Houd de veriligeidsklep vrij van verf en andere ophopingen.

yWAARSCHUWING! Laat dagelijks vloeistof uit de tank lopen

1. Tanks roesten door vochtophoping, wat de tank verzwakt. Zorg ervoor dat je het water aftapt

Controleer de tank regelmatig en controllerer deutsche periodiek op onveilige omstandigheden, zoals roestvorming en corrosie.

1. Snel bewegende lucht za stof en vuil opwaaien, wat schadelijk kan zich. Laat de lucht ontsnappen langzaam bij het afvoeren van vocht en het ontluchten van het compressorsystem.

Spuit geen brandbare materialen in de buurt van open vuur of in de buurt van ontstekingsbronnen. inclusief de compressorenheid.

1. Rook nicht tijdens het spuiten van verf, insecticiden of andere brandbare stoffen. stoffen.
2. Gebruik een gezichtsmasker/ademhalingsmasker bij het spuiten en spuit in een goed geventileerde ruimte om gezondheids- en brandgevaar te voorkomen.
3. Spuit geen verf of andere spuitmaterialen rechtstreeks op de compressor.

Plaats de compressor zo ver möglichk van het spuitgebied om de kans op overlast te minimaliseren. de ophoping van overtollige spray op de compressor.

1. Volg de onderstaande instructies bij het spuiten of reinigen met oplosmiddelen of giftige chemicalien. instructies van de fabrikant van de chemische stof.

MONTAGE

WIEL MONTAGE

Verschillende productaccessoires zijn verschillend, voornamelijk onderverdeeld in wielen en voet pads. Controller het meegeleverde accessoirepakket voor de installmenten Monteer de bijbehorende wielen en voetzolen volgens het volgende diagram.

Het is erg belangrijk om de compressor op een schone en goed geventileerdeplaats te installereren. De minimale afstand:tussen de compressor en de muur bedraagt 18 inch, aangezien objecten kan de luchtstroom belemmeren en de omgevingstemperatuur mag Niet hoger zichn dan 100^.

yLET OP!

Plaats de luchtinlaat van de compressor Niet in de buurt van stoom-, verfspuit-, zandstraal- of andere plekken.
elke andere bron van verontreiniging. Deze verontreinigungen konnen de motor beschadigen.

ELEKTRISCHE INSTALLATIE

yWAARSCHUWING!

Alle bedrading en elektrische aansluitingen dienen door gekwalificeerde elektriciens te worden uitgevoerd. De installmentie moet voldoen aan deplaatselijke voorschriften en de nationale elektriciteitsvoorschriften.

yLET OP!

Gebruik nooit een verlengsnoer met dit product. Gebruik een extra luchtslang inplaats van een verlengsnoer om stroomverlies en permanente motor te voorkomen schade. Bij gebruik van een verlengsnoer vervalt de garantie.

yGEVAAR!

Onjuist gebruik van de aardingsstekker kan leiden tot een möglichk risico op elektrische schokken. schok!

yGEVAAR!

Gebruik geen aardingsadapter bij dit product!

1. Als reparatie of verranging van het snoer of de stekker nodig is, sluit dan geen aarding aan draad maar een van de platte bladaansluitingen. De draad met isolatie met een externe Het groene oppervlak (met of zonder gele strepen) is de aarddraad.

yWAARSCHUWING!

Sluit nooit een groene (of groen en gele) draad aan op een spanningvoerende aansluiting.

1. Controleer bij een gekwalificeerde elektricien of onderhoudsmonteur of de aardingsinstructies nicht correct zijn. volledig begrepen is, of als u twijfelt of het product goed geaard is.

Wijzig de meegeleverde stekker Niet. Als deze nicht in het stopcontact past, maar dan een geschikt stopcontact installeren door een elektricien.
gediplomeerd elektricien.

yWAARSCHUWING!

y Lokale elektrische bedrangscodes verschillen per gebied. Bronbedrading, stekker en

De beschermer moet minimaal geschikt voor de ampere en de spanning die op de beschermer staan aangegeven.

motortypeplaatje en voldoen aan alle elektrische voorschriften voor dit minimum.

Y Gebruik een trage zekering of een stroomonderbreker.

WERKING

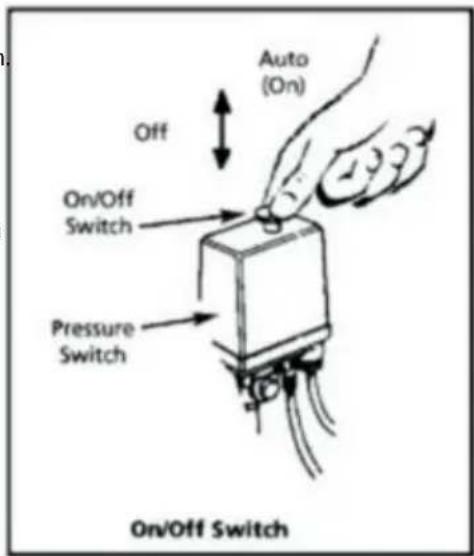

Drukschakelaar - Auto/Uit-schakelaar - In de AUTO-stand schakelt de compressor uit automatisch wanneer de tankdruk de maximale vooraf ingestelde druk bereikt. In de UIT-stand. De compressor zar nicht werken. Deze schakelaar moet in de UIT-stand sta positie bij het aansluiten of loskoppelen van het netsnoor van het stopcontact of bij het wisselen van luchtgereedschap.

Regelaar - De regelaar regelt de hoeveelheid luchtdruk die bij de slang worden vrijgegeben

stopcontact.

Veiligheidsventiel - Dit ventiel laut automatisch lucht ontsnappen als de druk in de tank te hoog worden.

het vooraf ingestelde maximum.

Afvoerbuis - Deze buis transporteert perslucht van de pomp waar de controlekamer.

klep. Deze buis wordt erg heet tijdens gebruik. Raak de afvoerbuis nooit aan om het risico op ernstige brandwonden te

voorkomen.

Terugslagklep: een eenrichtingsklep die lucht in de tank-Laat komen, maar voorkomt dat er lucht in de tank komt.

de tank zodat het water Niet terugstroomt maar de compressorpomp.

Handvat - Ontworpen om de compressor te verplaatsen.

yWAARSCHUWING!

Gebruik bij units met wielen nooit de handgreep om de unit volledig van de grond te tillen.

Afvoer Petcock-Deze klep bevindt zich op de bodem van de tank. Gebruik deze klep om

Laat dagelijks het vocht uit de tank lopen om het risico op corrosie te verminderen.

Verlaag de tankdruk tot onder de 10 psi en LAST vervolgens dagelijks het vochtuit de tank lopen.

Vermijd corrosie in de tank. Laat vocht uit de tank lopen door de aftapkraan te openen

behind zich onder de tank.

SMERING

Dit is een olievrij product en heeft GEEN smering nodig om te konnen werken.

INBRAAKPROCEDURE

yLET OP!

Bevestig de luchtklem of een ander gereedschap Niet aan het open uiteinde van de slang totdat de opstartprocedure is voltooid. voltooid en eenheidscontroles ok.

BELANGRIJK: Gebruik de compressor Niet voordat u de instructies hebt gelezen, anders kan er schade ontstaan.

kan het gevolg zichn.

1. Draai de regelaar volledig met de klok mee om de luchtstroom te openen

2. Zet de schakelaar op de UIT-stand en sluit de stroom aan koord.

3. Zet de schakelaar op de AUTO-positie en LAST het apparaat draaien 30 minutes om de pomponderdelen in te latenten lopen.

4. Draai de regelknop volledig
   tegen de klok in. De compressor zar opbouwen tot
   maximale vooringestelde druk en uitschakeling.

5. Draai de regelknop met de klok mee om lucht te latent stromen. aftappen. Compressor start opnieuw op een vooraf ingestelde waarde druk.

6. Draai de regelknop gegen de klok in om de kraan te sluitenuit de lucht en zet de schakelaar op de uit-stand.

7. Bevestig de klem of een ander gereedschap aan het open uiteinde van de slang. Zet de regelaar aan. In de AUTO-stand, de compressor pompt lucht in de tank. Hij schakelt automatischuit wanner de unit+zijn maximale vooraf ingestelde druk bereikt. In de UIT-stand.de druk schakelaar kan nicht functioneren en de compressor za nicht werkken. Zorg ervoor dat de schakelaar in UIT-stand bij het aansluiten wanner u de stekker uit het stopcontact haalt.

Figuur 4

Vocht in samengeperste lucht za sich in druppeltjes vormen als het uit een luchtstroom kommt. compressorpomp. Wonneer de luchtvochtigheid hoog is of wonneer een compressor continu draait Als u het gedurende een langereperiode gebruikt, za dit vocht zich in de tank verzamelen. Wonneer

met behulp van een verfspuit of zandstraalpistol. Dit water wordt uit de tank gehaal

via de slang en uit het pistool als druppels vermengd met het spuitmaterialiaal.

BELANGRIJK: Deze condensatie veroorzaakt watervlekken in de verflaag, vooral

bij het spuiten van andere dan op water gebaseerde verf. Bij zandstralen za het de

zand in de behuizing en verstopt het pistol waardoor het Niet meer efectief is. Een filter in de luchtleiding

(MP3105), zo dicht möglichk bij het pistool geplaatst, helpt dit vocht te verwijdersen.

VEILIGHEIDSKLEP

yWAARSCHUWING!

Verwijder of probeer de verilgheidsvoorzieningen Niet aan te passen.

klep! Deze klep moet worden gecontroleerd onder

druk af en toe door aan de ring te trekken

hand. Als er lucht lekt nadat de ring is losgelaten, of als de klep

vastzit en nicht kan worden bediend door

ring, MOET扭矩的力。

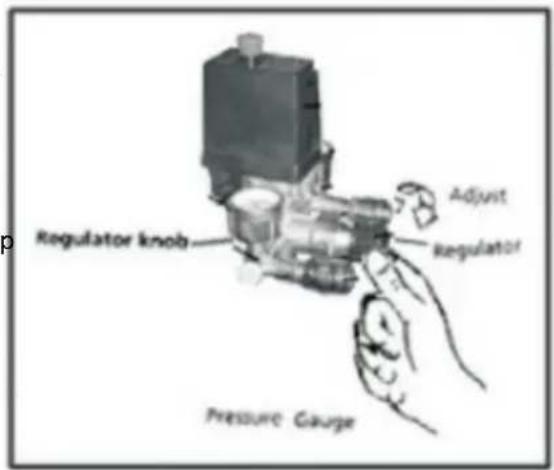

REGELKNOP (figuur 5)

1. Deze knop regelt de luchtdruk maar een

luchtdrukgereedschap of verfspuitpistol.

1. Draai met de klok mee om de luchtdruk te verhogen

uitlaat. Wanner de gewenste druk is bereikt, vastgezet met moeren.

1. Om de luchtdruk bij de uitlaat te verlagen, draaith u gegen de klok in.

2. Draai de knop volledig gegen de klok in om de luchtstroom volledig af te sluiten en druk verrolgens op de knop omlaag.

TANKDRUKMETER

De meter geeft de druk in de tank aan, wat aangeeft dat de compressor de druk goed opbouwt.

ONDERHOUD

yWAARSCHUWING!

Koppel de stroombron los en LAST vovelgens alle druk uit het systeem ontsappen

voordat u begint met installereren, repareren, verplaatsen of onderhouduitvoert.

Controleer de compressor regelmatig op zichbare problèmes en volg de onderhoudsinstructies

procedures telkens wanner de compressor worden gebruikt.

1. Trek aan de ring op het veiligheidsventiel en LAST deze terugspringen aan de normale positie.

Figure 5:

yWAARSCHUWING!

Het veiligheidsventiel moet worden verrangen als het Niet kan worden bediend of als er lustt lekt nadat de ring is geplaatst. uitgegeven.

1. Zet de compressor uit en LAST de druk uit het system ontsnappen. Laat het vocht uit het systeem lopen. tank door de aftapkraan onder de tank te openen.
2. Maak stof en vuil van de motor, tank, leidingen en koelribben van de pomp schoon verwijl compressor is nog steeds UIT.

BELANGRIJK: Plaats het apparaat uit de buurt van het spuitgebied, odomat de slang kan Voorkom dat overmatig spreien het filter verstopt.

SMERING

Dit is een olievrije compressor die geen smering nodig heeft. yLET OP!

Deze compressor is uitgerust met een automatische thermische overbelastingsbeveiliging,

Als de thermische overbelastingsbeveiliging de motor vaak uitschakelt, kijk dan maar het volgende oorzaken.

1. Lage spanning.
2. Verstopt luchtfilter.
3. Gebrek aan goede ventilatie. yLET

OP!

Als de thermische overbelastingsbeveiliging is geactiveerd,要去 de motor de vrijkijgen om af te koelen voordat u start. De motor start automatisch opnieuw zonder waarschuwing als deze in de het stopcontact en het apparaat is ingeschakeld.

Opslag

1. Wanner u de slangen en de compressor nicht gebruikt, bewaart u deze op een koele en droge plaats.
2. Vocht in de afvoertank.
3. Koppel de slang los en hang het open uiteinde maar beneden, zodat het water kan weglopen.

Symptoom	Mogelijk oorzaak (en)	Corrigerende maatregelen
De compressor	1. Geen elektriciteit	1. Is het aangesloten? Controller op
kan nicht rennen	2. Bruine zekering 3. Stroomonderbreker losgekoppeld 4. Thermische overbelasting open circuit 5. De drukschakelaar is gebroken	zekeringen/stroomonderbrekers of motor overbelasting 2. Vervang de doorgebrande zekering 3. Resetten en oorzaak vaststellen van het probleem 4. Nadat de motor is afgekoeld, za opnieuw starten 5. Vervang
Symptom	Mogelijk de oorzaak (en)	Corrigerende maatregelen
De motor bromt maar kan nicht bedieren of uitvoeren langzaam	1. Terugslagklep defect of Niet geladen 2. Slecht contact en lage schakeling spanning 3. Kortsluiting in de motorwikkeling of open circuit	1. Vervang of reparatie 2. Controller de verbinding. Als u een verlangstekker, maak deze schoon en controller het circuit met een voltmeter 3. Vervang de motor Gevaar: Demonteer de motor nicht terugslagklep als er lucht in zit de brandstoftank; luchtafvoertank
Wees voorzichtig als de lont brandt UIT/het circuit stroomonderbrekers herhaaldelijk! Niet doen gebruik extensie snoeren met dit product	1. Verkeerde zekeringgrootte, circuit overbelasting 2. Terugslagklep defect of Niet geladen	1. Controller de de zekering correct is en Gebruik een vertraagde zekering. Koppel andere Ics elektrische apparaten van de circuit of bedien de compressor op eigengakircuit 2. Demonteer de cheque nicht klep als er lucht in de brandstof zit tank tijdens verwangng of reparatie; Luchtaflaattank
Thermische overbelasting beschermer verliest herhaaldelijk stroom	1. Lage spanning 2. Verstopt luchtfilter 3. Gebrek aan goede ventilatie/kamertemperatuur te hoog 4. Storing in de controleklep 5. Compressorkleppen+zijn defect	1. Verwijder het verlengsnoer, controller met voltmeter 2. Filter reinigen (zie Onderhoud) sectie) 3. Verplaats de compressor waar de put geventilerde ruimte 4. Vervangen
		5. Vervang de klepconstructie
Kloppend geluid, Iwaaai, overmatig trilling	1. Losse boute en oneffen brandstoftank2. Defecte lagers op excentrische of motorassen3. Versleten of gekerfde cilinders of zuigerveren	1. Draai de boute van de pakkingdoos vast tot een horizontale positie2. Vervanging3. Vervang of repareer indien nodig
Probleemoplossing Grafiek (vervolg) Symptom	Mogelijk oorzaak (en)	Corrigerende maatregelen
De olietank drukval wonneer de compressor is uitgeschakeld	1. Losse aftapkraan2. Controller de lekkage van de klep3. Losse verbinding van drukschakelaar of regelaar	1. Aanspannen2. Demonteer het terugslagventiel monteren, schoonmaken of vervangen3. Controller alle verbindingen met zeep en waterige oplossing en verstevigen ze strak
De voortdurende werkung van de compressor resulteert in een ontladingsvolume onder normala/laag afvoer druk	1. Overmatig luchtverbruik en compressor teklein2. Het inlaatfilter is verstopt3. Lekkage in de pijpleiding (op de machine of in externe systemen)4. Beschadigde inlaatklep5. Slijtage van zuigerveren	1. Verminder het gebruik of de aankoop door hogere luchttoevoer (SCFM)2. Reinigen of vervangen3. Vervang indien nodig de lekkeende onderden of draai ze vast4. Vervang de compressorklep5. Vervang de zuiger en cilinder
Excessief vocht in afvoerlucht	1. Te veel water in de tank2. Hoge luchtvochtigkeit	1. Afvoertank2. Verplaats waar een gebied met minder vochtigkeit: Gebruik luchtlijnfilter
Compressor draait continu en veiligheidsklep opent als druk stijgt	1. Defecte drukschakelaar2. Defecte veiligheidsklep	1. Vervang de schakelaar2. Vervang het veiligheidsventiel door origineel verwangingsonderdeel
Overmatig starten Overmatige condensatie in		Vaker affappen
en (automatisch starten) stoppen	tank
De losser op de druk schakelaar lekt lucht	Terugslagklep zit vast in een open positie positie	Terugslagklep verwijderen en verrangen

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Het symbol met een doorgestreepte afvalbak geeft aan dat de product vereistAPEafvalinzameling indeEuropeseUnie.Dit

is van toepassing op het product en alle accessoires die met dit symboleren geringeerd. Producten

Als zodanig gemarkeerde articiken mogen nicht bij het normale huisvuil worden gegood, maar要去en waar een inzamelpunt voor recycling van elektrische en elektronische apparaten gebracht.

Fabrikant: Shanghaiixinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Geimporteerd maar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Technische ondersteuning en e
