BRUKSANVISNING FB1500D020C80 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HORIZONTAL LUFTKOMPRESSOR

MODELL: FB750D0-10C18/FB750D0-10C30 FB1500D0-10C40/FB1500D0-10C60/FB1500D0-20C80

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representar bara en uppskattning av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jämfort med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du pāminns ∀nlogen om att noggrant kontrollera nar du gör en beställning hos oss om du faktiskt sparar halften i jämforelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HORIZONTAL LUFT

KOMPRESSOR

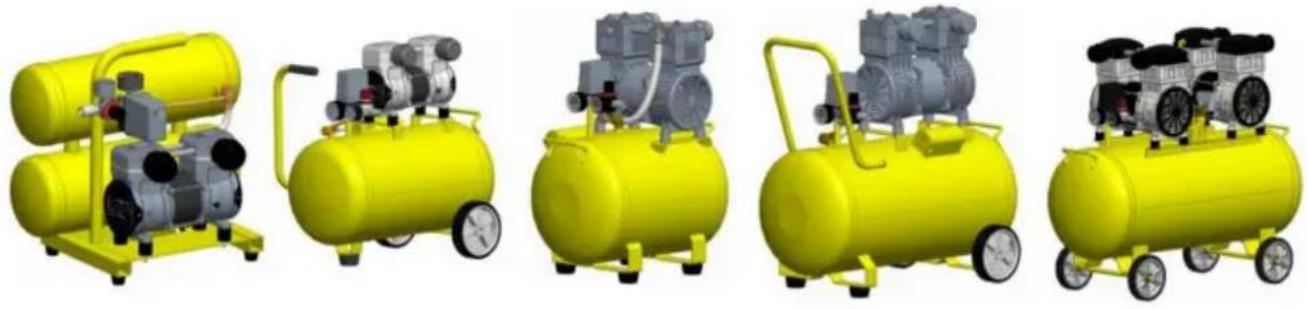

Utseendebilder (olika modeller kan ha skillnader i utseende, se aktuell Produkt-ller webbplatsinformation for noggrannhet)

High flow supply

Oil-free

Low noise

Low vibration

Low temperature rise

high pressure

Har du produitfrågor? Behöver du tekniisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www. vevor.se/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR reserverar sig for en tydlig tolkning av var anvandarmanual. Utseendet pa Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig ingen om det finns nagon teknik eller mjukvaruuppateringar på var produit.

INSTRUKTIONER

Förord

Latossforstochframstuttrycka vart hjartligatacktillvara kunder som

köpte var utrustning Den har manualen ar till for att kundtjänst ske bli bättre

Skrivet medenna utrustning.Hoppas foretagetsprodukter och tjänster att ta med

du kanalen artighet.

Viktig pâminnelse

För din egen sakerhet, innan du monterar och använder sādanaprodukter, maste du Först

läs denna handbok für att fortyd Liga den unika driften, applikationen och möjliga

hushalls- och fordonsverksamhet. Dessa kompressorer ger ström till

spritpistoler, slagnycklar och andra verktyg. Dessa enheter kan fungera utan

olja. Den komprimerade luften fran enchetenkommen att innehalla fukt. Om ansokan

kräver torr luft, installerera ett vattenfilter aller lufttork.

Sakerhetsskyltar

Ienna bruksanvisning och på maskinen sakerhetssymboler och varningsord

anvands for att formedla viktig sakerhetsinformation. Det har avsnittet hjalper dig

öka din Förståelse für dessa sakerhetssymboler och varningsord.

yFARA!

Fareindikation Nödsituationer, om de inte undviks, kan leda till dōden aller

allvarlig skada.

yVARNING!

Varningsindikator En potentielt farlig situation, om den inte undviks, kan leda till

dödsfall aller allvarlig skada.

yVARNING!

Forsiktigkeit indikerar en farlig situation som, om den inte undviks, KAN resultera iindre

Meddelande indikerar viktig information som om den inte följs, KAN orsaka skada på utrustning.

Avplockar

After att ha packet upp encheten, inspektera noggrant for eventuella skador som kan ha uppstå under transitering. Se till att dra at beslag, bultar, etc, innan du satter i encheten service.

yVARNING!

Använd inte encheten om den skadas under transporten. Hantering aller användning. Skador kan leda till att den spricker och orsakar person-ller egendomsskador.

yFARA!

Andningsbar luftvarning

Denna kompressor ar inte utrustad och bör inte användas "liksom luft av högt levererakvalitetandas.

For all användning av luft für mansklig konsumtion,kommen luftkompressorn att behöva forsedd med lämplig in-line säkerhets- och larmutrustning. Detta ytterligare

utrusting ar nödvändig for att korrekt filtrera och rena luften for att uppfylla minimal specifikationer for grad D-andning,enligt beskrivning i Komprimerad gas

Specification Association Commodity G7.1-1966.OSHA 29 CFR 1910.134. och/eller

På ground av användingen av luftkompressorer och andra komponenter (materialpumpspray pistol, filter, smörjapparater, slangar, etc.), som bildar att hogtryckspumpsystem,

Följande sakerhetsatgärder maste alltid foljas:

1. Läs noga igenom alla manualer som medfoljerenna produit for att noggrant bekanta dig med den sjalv med kontroll och korrekt anvandning av utrustningen.
2. Folj alla lokala elektriska och sakerhetsforeskrifter, saval som de nationella

Electrical Code (NEC) och Occupational Safety and Health Act (OSHA) i USA.

1. Endast personer som ar bekanta med dessa sakerhetsregler farr anvanda kompressorn.

2. Häll besökare borta och låt aldrig barn komma in på arbetsområdet.

3. Använd skyddsglasögon och använd hörsel nar du använder pumpar eller enheter skydd.

4. Stä inte aller använd inte pumpen aller erhoten som handtag.
5. Kontrollera tryckluftssystemet och de elektriska componenterna före varje användning for tecken på skada, fösamring, svaghet eller lackage. Reparera eller byt ut defekta foremålFore användning.
6. Kontrollera med jämna mellanrum att alla fästelement ar atdragna.

yWARNING!

Urustning och kontrollanordningar kan generera ljusbagar, anteanda brandfarliga gaser erler angor. Använd eller reparera inte i aller nara brandfarliga gaser erler angor. Det ar det forbjudet att lagra brandfarliga vätskor erler gaser nara kompressorn.

yWARNING!

Aven om encheten stannar kan kompressorkomponenterna fortfarande vara varma.

1. Hall fingrarna borta fran den korange kompressorn, som ror sig snabbt och

Överhettande componenter kan orsaka skador och/eller brännskador.

1. Om utrustingen börjar vibrera onormalt, ∀nlogen stoppa motorn/motorn och kontrollera omedelbart orsaken. Vibrationer ar vanligtvis en varning om ett fel.

For att minska risken for brand bör motors/motors utsida hallas fri fran olja, Lossningsmedel aller overflödigsmörjfett.

yFARA!

Försök inte reparera eller modificera brändsletanken! Svetsning, börning eller nagot annat annan modifiering kan försvaga tanken, vilket leder till att tanken går sönder eller

explosionsskada. Se till att byta ut slitna aller skadade bransletankar.

yVARNING!

Ta aldrig bort ell er forsok att justera sakerhetsventilen. Hall sakerhetsventilen fri fran farg och andra ansamlingar.

yVARNING! Tom vatska fran tanken dagligen

1. Tankar rostar på grund av fuktuppbyggnad, vilket forsvagar tanken. Se till att drainera tanken regelbundet och inspektera regelbundet for osakra forhällanden sasom rostbildning och korrosion.
2. Snabbörlig luftkommen att rora upp damm och skräp, vilket kan vara skadligt. Slapp ut luft langsamt vid tömning av fukt och trycksänker kompressorsystemet.

FÖRSIKTIGHETSÄTGÄRDER FÖR SPRUTNING YVARNING!

Spraya inte brandfar Liga material i narheten av oppen laga eller nara antandningskallor inklusive kompressorenheten.

1. Rok inte när du sprutar farg, insecticider aller annat brandfarligt ämnen.
2. Använd ansiktsmask/respirator vid sprayning och spraya i att väl ventilerat utrémme für att forebygga hällö- och brandrisker.
3. Spraya inte farg aller andra sprutmaterial direkt på kompressorn.

Placera kompressorn sá längt bort fran sprutområdet som möjigt für att minimera ansamling av overdriven spray på kompressorn.

1. Följ anvisingarna när du sprutar eller rengör med Lossningsmedel eller giffiga kemikalier instruktioner fran kemikalletillverkaren.

MONTERING

HJULMONTERING

Olika produkttilbehör ar olika, huvudsakligen uppdelade i hjul och fot kuddar. Kontrollera det medfoljande tillbehörspaketet före installation och installerama motsvarande hjul och fotkuddar enligt foljande diagram.

HUVUDSAKLIGA TEKNISKA DATA

Modell HASTIGHET spanning	Arbetssätt driva	Betygsatt	Betygsatt nuvarande	Tryck Räckvidd	Luft förflyttning
10C18	220-240FB7 /50Hz	50D0- 1,0 hk	3.2A	6-8 Bar	2.0CFM@90Psi	2800 RPM
FB750D0-10C30	220-240/50Hz	1,0 hk	3,5A	6-8 Bar	2.0CFM@90Psi	2800 RPM
FB1500D0-10C40	220-240/50Hz	2,0 hk	7,5A	6-8 Bar	5.3CFM@90Psi	1400 RPM
FB1500D0-10C60	220-240/50Hz	2,0 hk	7,5A	6-8 Bar	5.3CFM@90Psi	1400 RPM
FB1500D0-20C80	220-240/50Hz	4,0 hk	15,0A	6-8 Bar	10.6CFM@90Psi	1400 RPM

Modell	Arbetssätt spanning	Betygsatt driva	Betygsatt nuvarande	Tryck Räckvidd	Luft förflyttning	HASTIGHET
FB750D0-10C18	120V/60Hz 1,0HP 6,5A			90-120 Psi	2.2CFM@90Psi	3450 RPM
FB750D0-10C30	120V/60Hz 1,0HP 6,5A			90-120 Psi	2.2CFM@90Psi	3450 RPM
FB1500D0-10C40	120V/60Hz 2,0HP 13,5A			95-125 Psi	5.3CFM@90Psi	1700 RPM
FB1500D0-10C60	120V/60Hz 2,0HP 13,5A			95-125 Psi	5.3CFM@90Psi	1700 RPM
FB1500D0-20C80	220V/60Hz 4,0HP 15,0A			95-125 Psi	10.6CFM@90Psi	1700 RPM

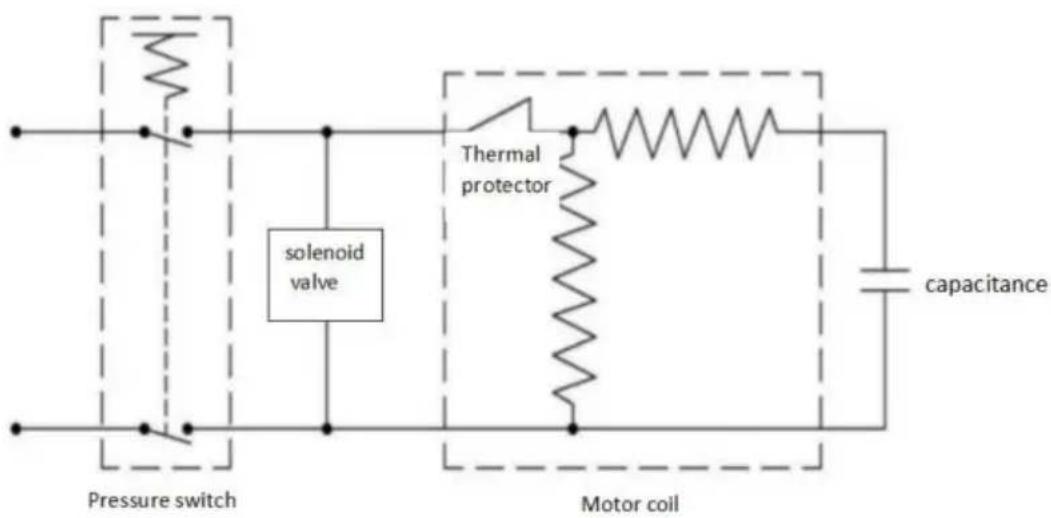

Elektriskt schematiskt diagram

Installera

Placera

Det ar mycket viktigt att installerera kompressorn på en ren och valventilerad plats.

Minsta gap mellan kompressorn och väggen ar 18 tum, som objekt

kan hindra luftflödet och den omgivande lufttemperaturen bör inte überstiga 100^ F .

yVARNING!

Placera inte kompressorns luftintag nara anga, färgspray, sandblästringsområden eller nàgon annan Förereningskälla. Detta skräpkommen att skada motorn.

ELEKTRISK INSTALLATION

yVARNING!

Alla ledninger och elektriska anslutninger ske utforas av kvalificerade elektriker.

Installationen maste följa lokala foreskrifter och nationella elektriska foreskrifter.

yVARNING!

Använd aldrig en förlängningssladd medenna produit. Använd extra luftslang istället foren förlängningssladd for att undvika strömavbrott och permanent motor skada, Användning av en förlängningssladd upphäver garantin.

yFARA!

Felaktig använding av jordad kontakt kan resultera i en möjlig risk För elektriska chock!

yFARA!

Använd inte en jordad adapter medenna produit!

1. Om reparation aller byte av sladd aller kontakt ar nödvändig, anslut inte jordning

kabeln till endera flatbladsterminalen. Traden med isolering har en extern

yta som ar Gron (med allerutan gula rander) ar jordledningen.

yVARNING!

Anslut aldrig grön (eller grön och gul) ledning till en strömforande terminal.

1. Kontrollera med en kvalificerad elektriker aller serviceman om jordningsinstruktionerna inte luftar helt forstatt, aller om du ar osaker på omprodukten ar ordentlich jordad.

Modificera inte den medfoljande kontakten; om det inte passar uttaget, ha ett korrekt uttag installerat av en behörig elektriker.

yVARNING!

y Lokala koder for elektriska ledninger skiljer sig fran omrade till omrade. Kalla ledninger, kontakt och

skyddet mäste vara klassificerat För minst den strömstyrka och spanning som anges pÅ

motorns markskylt och uppfyller alla elektriska koder for detta minimum.

y Använd en langsam sakring aller en strombrytare.

DRIFT

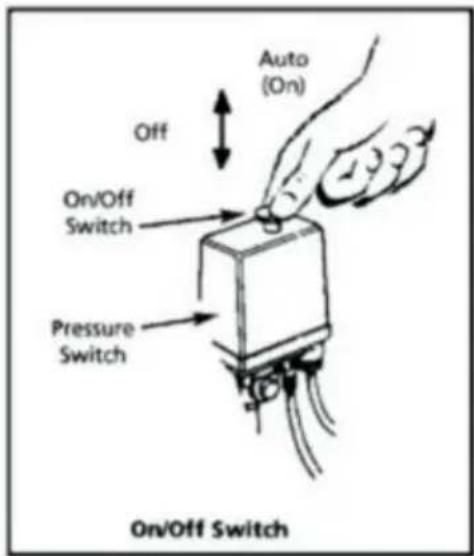

Tryckomkopplare -Auto/Fran Switch-I AUTO-laget stangs kompressorn av

automatisch nar tanktrycket nár det maximaforinstallda trycket. I den

OFF-lage. kompressorn fungerar inte. Den har omkopplarencka vara på OFF

position nár du ansluter eller kopplar bort natsladden fran eluttaget

eller vid byte av luftverktyg.

Regulator- Regulatorn kontROLLERar mängden lufttryck som släpps ut vid slangen utlopp.

Sakerhetsventil-Denna ventil slapper automatiskt ut luft om tanktrycket overstiger

forinstallt maximum.

Utloppsrör - Detta rör transporterar tryckluft frän pumpen till kontrollen

ventil. Detta rör blir mycket varmt under användning. För att undvika risken for allvarlga brännskador,

vidrər aldrig utloppsröret.

Backventil - En envagsgventil som tillater luft att komma in i tanken, men forhindrar luft in

tanken rinner tillbaka in i kompressorpumpen.

Handtag Designad for att flytta kompressorn. yVARNING!

Använd aldrig handtaget på hjulförstedda enheter für att lyfta encheten helt是从 marken.

Dränera Petcock-Denna ventilär placerad påBOTEN av tanken.Användenna ventilfor att

drānera fukt fran tanken dagligen for att minska risken for korrosion.

Minska tanktrycket under 10 psi, och tom sedan ut fukt fran tanken dagligen till

undvik tankkorrosion. Töm fukt fran tanken genom att öppna avloppskranen

placerad under tanken.

SMÖRJNING

Detta ar en oljefri produit och Kraver INTE smörjning for att fungera.

INBRYTNINGSPROCEDUR

yWARNING!

Fäst inte luftchuck aller annat verktyg till den öppnaänden av slangen fällän start har skett klar och enchetskontroller ok.

VIKTIGT: Kor inte kompressorn innan du har LAST instruktionerna eller skadat den

1. Vrid regulatorn helt medurs for att öppna luftflödet.

2. Vrid strömbrytaren till OFF-lage och anslut strömmen sladd.

3. Vrid omkopplaren till AUTO-lage och kör,enheten for 30 minutes att bryta in pumpdelarna.

4. Vrid regulatorknappen welt moturs. Kompressor kommt att bygga till maximalförinstellt tryck och stängs av.

5. Vrid regulatorvredet medurs for att få luft att släppa blöda av. Kompressorn startup om vid en Förinställning tryck.

6. Vrid regulatorknappen moturs for att stängastäng av luften och vrid omkopplaren till avstängt lage.

7. Fäst chucken eller annat verktyg till den öppnaänden av slangen. Slå på regulatorn AUTO-lage, kompressorn pumpar in luft i tanken. Den stängs av automatiskt\ när,enheten när sitt maximala forinställda tryck. I OFF-laget.trycket omkopplaren kan inte fungera och kompressorn fungerar inte. Se till att strömbrytaren ar i OFF-lageansluter när 01strömsladden kopplas bort från eluttaget.

Figur 4

LJUD I TRYCKLUFT

Fukt i tryckluftkommen att bildadroppar när denkommen frän en luft kompressorpump. När luftfuktigheten ar hog eller när en kompressor ar i kontinuerlig drift använd under en langre tid,kommenenna fukt att samlas i tanken.När

med en färgspray eller sandblästerpistol. Detta vatten kommt att Transporteras是从 tankengenom slangen och ut ur pistolen som droppar blandade med spraymaterialiet.

VIKTIGT: Denna kondenskommen att orsaka vattenflackar i ett målningsarbete, särskilt vid sprutning av annat an vattenbaserade färger. Om sandblästring,kommen det att orsakasand till fodralet och tapper till pistolen vilket gör den ineffektiv. Ett filter i luftledningen(MP3105), placerad sà nara pistolen som möjligt, hjälper till att elimineraenna fukt.

SÄKERHETSVENTIL

yVARNING!

Ta inte bort eller forsök att justera sakerheten ventil!Denna ventil bör kontrolleras under tryck ibland genom att dra ringen forbi hand. Om luft lacker after att ringen har släppts uller ventilen har fastnat och inte kan manövreras av ring, den MÄSTE bytas ut.

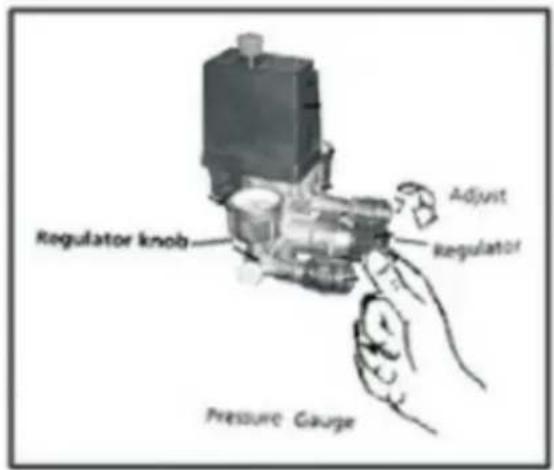

REGULATORKNAPP (figur 5)

1. Denna ratt reglerar Lufttrycket till en Luftdrivet verktyg aller fargsprutpistol.
2. Vrid medurs for att öka lufttrycket vid utlopp. När önskat tryck uppnås, lases med muttrar.
3. For att sänka lufttrycket vid utloppet, vrid moturs.
4. Vrid helt moturs for att stanga av luftflodet helt och tryck sedan på knappen ner.

TANKMATARE

Mātaren visar trycket i tanken som indikerar att kompressorn bygger trycket ordentligt.

UNDERHÄLL

yVARNING!

Koppla bort strömköllan och släpp sedan allt tryck frän systemet innan du försöker installerera, serva, flytta eller utföra nagot unterhalb.

Kontrollera kompressorn ofta for synliga problem och folj underhallet procedure varje gang kompressor anvands.

1. Dra i ringen pa sakerhetsventilen och lat den snappa tillbaka till normalt lage.

Figure 5:

yVARNING!

Sakerhetsventilen måste bytas ut om den inte kan aktiveras eller om den lacker luft after att ringenär igang släpptes.

1. Stäng av kompressorn och släpp trycket frän systemet, töm bort fukt tanken genom att öppna avtappningskranen under tanken.
2. Rengör damm och smuts fran motor, tank och flygbolag och pumpa kylflänsar medan kompressorn ar forfarande AV.

VIKTIGT: Placera encheten borta fran sprutområdet, eftersom slangen kan forhindra att overdriven sprutning tapper till filtret.

SMÖRJNING

Detta ar en oljefri kompressor som inte kraver nagon smorjning. yVARNING!

Denna kompressor ar urustad med ett automatiskt Återställande termiskt überbelastningsskydd, somkommen att stanga av motorn om den blir overhettad,

Om termiskt überbelastningssskydd stänger av motorn ohta, leta after foljande orsaker.

1. Låg spanning.
2. Igensatt luftfilter.
3. Brist på ordentlich ventilation.

yWARNING!

Om det termiska überbelastningsskyddet ar aktiverat måste motorn tillåtas svaln er innan start. Motorn startar automatiskt omutan forvarning om den lämnas kvar eluttaget och encheten ar pâslagen.

Lagring

1. När de inte används, förvara slangarna och kompressorn på en sval och torr plats.
2. Fukt i avloppstanken.
3. Koppla loss slangen och hang den öppnaänden nedat sa att vattnet kan rimna av.

FELSÖKNINGSSCHEMA

Symptom	Möjlig orsak(er)	Korrigerande Åtgård
Kompressorn	1. Ingen el	1. Är den inkopplad? Kolla after
kan inte köra	2. Brun säkring 3. Strömbrytare osammanhängande 4. Termisk überbelastning öppen krets 5. Tryckvaktenär bruten	säkringar/brytare aller motor överbelastning 2. Byt ut den trasiga säkringen 3. Återställ och fastställa orsaken av problemet 4. När motorn har svalnat,är den kommer att starta om 5. Byte
Symptom	Möjlig orsak(er)	Körigerande Åtgård
Motorn brummarmen kan intefungerar eller körslängsamt	1. Backventil defekt allerinte laddad 2. Dálig kontakt och lög kretsspänning 3. Kortslutting i motorlindningeneller öppen krets	1. Byte aller reparation 2. Kontrolera anslutningen. Om du använderen fällängningskontakt,rensäden ochkontrolera kretsen med en voltmeter 3. Byt ut motorn. Fara: Tainte isär motorn backventil;när det ár luft ibransletanken;Luftutslättank
Var försiktig narsäkringen brinnerut/kretsenbreaker resorupprepat! Gör inte detanvända tillaggsladdar med dettaprodukt	1. Felaktig säkringsstorlek, kretssöverbelastning 2. Backventil defekt allerinte laddad	1. Kontrolera om säkringen;när korrekt ochannvänden fällrängssäkring. Koppla bort andralelektriska apparater franskretserkör kompressopnäsin egen grenkretspaatineleckenventil;när det finns luft ibranslettank under byte erler reparation;Luftutslättank
Termisk überbelastningbeskyddarfölorar upprepade gängerdriva	1. Lög spänning 2. Igensatt luftfilter 3. Brist på ordentligventilation/rumstemperaturfört Högt 4. Fel på backventilen 5. Kompressorventiler misslyckades	1. Ta bort fällängningssladd,kolla med voltmeter 2. Rengör filtre (se Underhällavsnitt) 3. Flytta kompressorn till brunnenventilerat område 4. Byt ut
		5. Byt ut ventilenheten
knackande ljud,bumler, overdrivet vibration	1. Lõsa bultar och ojämna brändsletank2. Defekta lager på excenter- aller motoraxlar3. Slitna aller skårade cylindrar eller kolvringar	1. Draatory packningsboxens bultar till a horisontellt Lage2. Byte3. Byt ut uller reparera vid behov
FelsökningDiagram (fortsättning) Symptom	Möjlig orsak(er)	Korrigerande atgård
Oljetankentrycket fallenärkompressor aravstängd	1. Lõs avtappeningskran2. Kontrollera ventiläckage3. Lõs anslutning avtryckvakt eller regulator	1. Åtdragning2. Demontera backventilen montera, rengörera aller byta ut den3. Kontrollera alla anslutningar med två och vattenösning och dra Åt dem tätt
Det kontinueleriga driften avkompressorresulterari enutsläppsvolymunder normal/lagansvarsfihertryck	1. Overdriven luftanvändning ochforall litern kompressor2. Insugningsfiltret är blockerat3. Rörledningslättage (pamaskin aller extern system)4. Skadad inloppsventil5. Slitage av kolvringar	1. Minska användningen ellerröpet genom högre luftleverans (SCFM)2. Rengöring erler byte3. Byt ut lällaget vid behov delar uller dra Åt dem4. Byt ut kompressorventilen5. Byt ut kolven och cylindern
Överdrivenfukt insläppa ut luft	1. För mycket vatten i tanken2. Hög luftfuktigkeit	1. Töm tanken2. Flytta till att område med minre luftfuktigkeit: använd luftledningsfilter
Kompressorn gärkontinueregitt och sakerhetsventilöppnas somtrycket stiger	1. Defekt tryckvakt2. Defekt sakerhetsventil	1. Byt ut strömbrytaren2. Byt ut sakerhetsventilen mot äkta reservdel
Överdriven start Overdriven kondens in		Töm oftare
och (autostart) stoppar	tank
Avlastaren på strømbrytarenalande luft	Backventil har fastnat i ett öppet lage placera	Ta bort och byt ut backventilen

Korrekt avfallschantering

Denna produit omfattas av bestammelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul anger att

Produkten kräver separat sophämtning i EU. Detta

gäller für Produkten och alla tillbehör Märkta medenna symbol. Produktter

märkt som*Sadt ant fär inte slängas tillsammans med vanligt hushållsavfall, men maste vara dettas till en insamlingsplats for atervinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
