GEBRUIKSAANWIJZING eScooter E150S SEGWAY

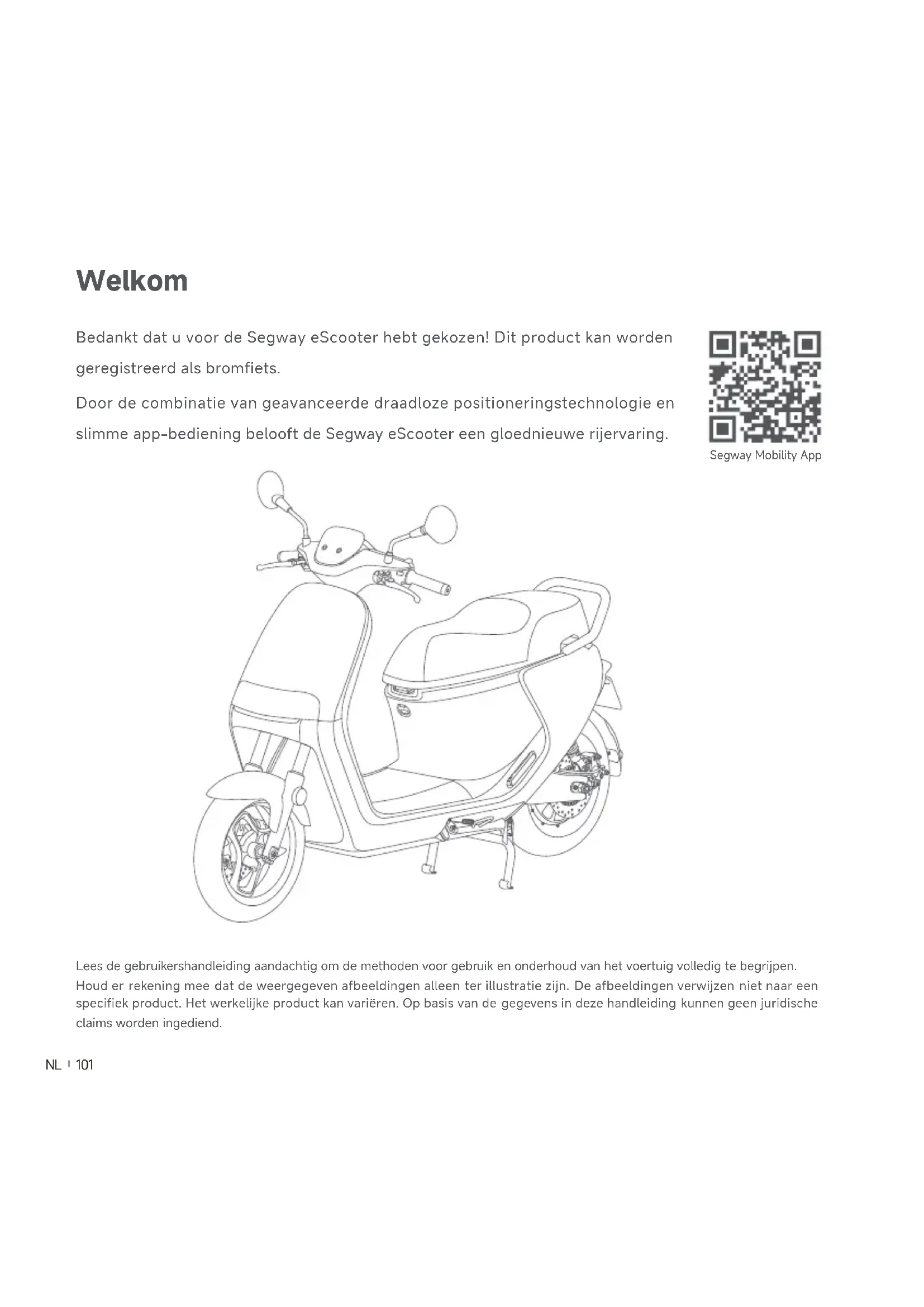

Welkom Bedankt dat u voor de Segway eScooter hebt gekozen! Dit product kan worden geregistreerd als bromfiets. Door de combinatie van geavanceerde draadloze positioneringstechnologie en slimme app-bediening belooft de Segway eScooter een gloednieuwe rijervaring. Segway Mobility App Lees de gebruikershandleiding aandachtig om de methoden voor gebruik en onderhoud van het voertuig volledig te begrijpen. Houd er rekening mee dat de weergegeven afbeeldingen alleen ter illustratie zijn. De afbeeldingen verwijzen niet naar een specifiek product. Het werkelijke product kan variëren. Op basis van de gegevens in deze handleiding kunnen geen juridische claims worden ingediend.102

2. Pakket en functies

7. Installatie van extra accu (optioneel)

9. Veelvoorkomende fouten en oplossingen

13. Handelsmerk en wettelijke verklaring

BELANGRIJK Voor de duidelijkheid, de woorden en symbolen "WAARSCHUWING" ( ), "OPGELET" ( ) en "OPMERKING ( * )" hebben een speciale betekenis. Besteed extra aandacht aan informatie die door deze signalen wordt benadrukt: WAARSCHUWING geeft een mogelijk gevaar aan dat kan leiden tot de dood of ernstig letsel. OPGELET geeft een mogelijk gevaar aan dat kan leiden tot licht of matig letsel. OPMERKING ( * ) geeft informatie aan die installatie en onderhoud gemakkelijker maakt. *OPMERKING U moet de gebruikershandleiding grondig begrijpen voordat u met de Segway eScooter gaat rijden. Deze handleiding moet worden beschouwd als een permanent onderdeel van het voertuig en moet bij het voertuig blijven wanneer er van eigenaar wordt gewisseld. *OPMERKING Lees het service- en onderhoudsboekje zorgvuldig om inzicht te krijgen in de dekking van uw voertuig en uw rechten en verantwoordelijkheden. WAARSCHUWING ● Controleer en respecteer alle lokale wetten en regelgeving voor het rijden met een motorfiets in uw regio of land. ● Rijd niet door diep water, dompel het voertuig niet onder en waad er niet gedurende langere tijd mee door water. De accu raakt hierdoor beschadigd en kan de scooter ernstig beschadigen. ● U moet tijdens het rijden te allen tijde een helm en beschermende uitrusting dragen. ● Ongepaste decoratie en wijzigingen kunnen dodelijk letsel tot gevolg hebben. We raden u ten zeerste af om uw Segway eScooter aan te passen of originele apparatuur te verwijderen. Het veranderen van het oorspronkelijke ontwerp of de oorspronkelijke werking is gevaarlijk en maakt de garantie ongeldig. ● Spuit niet rechtstreeks op de elektrische onderdelen met een hogedrukreiniger.

Rijveiligheid ● Onthoud dat wanneer u met dit product rijdt, u het risico loopt op verwondingen door verlies van controle, aanrijdingen en vallen. Om de risico's te beperken, moet u alle berichten met "OPGELET" en "WAARSCHUWING" lezen en opvolgen. Begrijp dat u het risico kunt verminderen door de instructies en waarschuwingen in deze handleiding te volgen, maar dat u niet alle risico's kunt uitsluiten. Gebruik uw gezond verstand tijdens het rijden. ● Om de rijvaardigheid onder de knie te krijgen, is oefenen noodzakelijk. Wees voorzichtig om vallen of aanrijdingen te voorkomen waardoor u of anderen letsel kunnen oplopen. Noch Ninebot Inc., dit betekent Ninebot (Beijing) Tech Co., Ltd. en haar dochterondernemingen en gelieerde ondernemingen, noch Segway Inc. zijn verantwoordelijk of aansprakelijk voor enig letsel, schade of juridische geschillen veroorzaakt door onervarenheid van de rijder of het niet opvolgen van de volgende instructies in deze handleiding. ● Houd u bij het betreden van openbare plaatsen altijd aan de plaatselijke wet- en regelgeving. ● Breng zelf geen wijzigingen aan de scooter aan en vervang geen onderdelen. Gebruik alleen door Ninebot of Segway goedgekeurde onderdelen en accessoires. Eventuele aanpassingen aan uw scooter kunnen de werking ervan verstoren, ernstig letsel en/of schade veroorzaken, of de beperkte garantie ongeldig maken. Als u een onderdeel moet vervangen, neem dan contact op met de dienst na verkoop of een erkende dealer. ● Stop onmiddellijk met rijden als de scooter abnormale geluiden maakt of een alarmsignaal geeft. Neem voor advies contact op met de dienst na verkoop. Wie mag niet rijden: Personen die niet op de Segway eScooter mogen rijden, zijn onder meer:

I. Minderjarigen (overeenkomstig de lokale wetten en regelgeving).

II. Iedereen onder invloed van alcohol, geneesmiddelen of verdovende middelen.

III. Iedereen die lijdt aan ziekten die hen in gevaar brengen bij zware lichamelijke inspanning.

IV. Zwangere vrouwen.

V. Personen met verminderde mentale vermogens die de risico's en de juiste bediening van het voertuig

niet kunnen begrijpen. Rijoppervlakken en omgeving: ● Voor uw veiligheid wordt ten zeerste aanbevolen om niet te rijden in extreme weersomstandigheden.105

● Vertraag en rijd voorzichtig bij complexe wegomstandigheden. Bij het rijden tegen hoge snelheid kan de Segway eScooter de controle verliezen wanneer u obstakels, hobbelige wegen, oppervlakken met weinig grip passeert (inclusief, maar niet beperkt tot, natte grond, los zand, los grind en ijs), als u op hellingen rijdt of scherpe bochten maakt. ● Tijdens het rijden in regenachtig weer of sneeuw vermindert de grip op het wegdek en vergroot de remweg. Rijd voor uw veiligheid langzamer en rem eerder om het risico op verlies van de controle en vallen te verminderen. Voordat u gaat rijden: ● Hang GEEN voorwerpen aan het stuur. Elke lading die aan het stuur wordt bevestigd, heeft invloed op de stabiliteit van het voertuig. ● Draag tijdens het rijden altijd geschikte schoenen, kleding en beschermende uitrusting. Gebruik een goedgekeurde motorhelm die goed past met de kinriem op zijn plaats en die de achterkant van uw hoofd beschermt

● Inspecteer voor elke rit het remsysteem en de toestand van de banden en controleer of er geen losse of beschadigde onderdelen zijn. ● Laat NOOIT iemand zelfstandig op de scooter rijden die deze handleiding niet zorgvuldig heeft gelezen. De veiligheid van een nieuwe bestuurder is uw verantwoordelijkheid. Help nieuwe bestuurders tot ze vertrouwd zijn met de basishandelingen. Zorg ervoor dat elke nieuwe bestuurder de Tutorial voor Nieuwe Bestuurders heeft doorlopen en volledig op de hoogte is van de veiligheidsvoorzorgen. ● Als het resterend accuniveau lager dan 20% is, laad de scooter dan op tijd op met de originele lader. Controleer regelmatig of de verlichting, de bandenspanning, het bandenprofiel, de remkabel, de achteruitkijkspiegels en andere onderdelen goed werken. Instructies voor rijden en gebruik: ● Wees voorzichtig en houd altijd een veilige afstand tussen u en anderen tijdens het rijden. Zorg in alle gevallen goed voor uzelf en anderen. ● Bewegende of draaiende banden NIET aanraken. ● Om veilig te kunnen rijden, moet u kunnen zien wat er zich voor u bevindt en moet u zichtbaar zijn voor anderen. ● Bestuurders moeten de omgeving om zich heen kunnen horen.106

● Rijd ALLEEN op vlakke, verharde wegen. NIET plots versnellen of remmen tijdens het rijden. ● Blijf alert tijdens het rijden en houd altijd een veilige afstand tot andere voertuigen. Verlaag uw snelheid als u in een nieuwe omgeving rijdt. ● Houd het stuur met beide handen vast om ernstige verwondingen door evenwichtsverlies of vallen te voorkomen. Gebruik GEEN mobiele telefoon, camera, koptelefoon, oordopjes of voer geen andere activiteiten uit tijdens het rijden. ● Verminder snelheid bij het naderen van kruispunten, snelwegen, hoeken, deuren enz. Geef voetgangers, fietsers en motorvoertuigen voorrang. ● In geval van afwijkingen dient u onmiddellijk te stoppen met rijden en tijdig contact op te nemen met de dienst na verkoop. Rijd NIET voordat de oorzaak van de afwijking is ontdekt en gerepareerd. ● Parkeer het voertuig altijd op een vlakke ondergrond nadat u het hebt uitgeschakeld. Anders kan het voertuig wegglijden en u of anderen verwonden. Na elke rit: ● Laat de eScooter afkoelen voordat u hem oplaadt. Probeer NIET om de eScooter op te laden als het stopcontact nat is. ● Zoals bij elk elektronisch apparaat, moet u tijdens het opladen een overspanningsbeveiliging gebruiken om uw eScooter te beschermen tegen schade als gevolg van stroompieken en spanningspieken. ● Raak het remsysteem NIET aan, dit kan letsel veroorzaken vanwege scherpe randen. De rem kan heet worden tijdens gebruik, NIET aanraken na gebruik. Overige:

1. Voor een betere rijervaring wordt aanbevolen om regelmatig onderhoud van het product uit te voeren.

2. Als de eScooter een abnormaal geluid maakt of een alarm geeft, stop dan onmiddellijk met rijden en

gebruik de eScooter NIET tot de oorzaak van het geluid/alarm is vastgesteld en gecorrigeerd. Neem contact op met de dienst na verkoop voor hulp.

3. Het gebruik van de machine leidt tot het overbrengen van trillingen door het hele lichaam van de rijder.107

4. WAARSCHUWING! Zoals elk mechanisch onderdeel is een voertuig onderhevig aan hoge belastingen

en slijtage. De verschillende materialen en componenten kunnen verschillend reageren op slijtage of vermoeidheid. Als de verwachte levensduur van een onderdeel is overschreden, kan het plotseling kapot gaan, waardoor de gebruiker letsel kan oplopen. Scheuren, krassen en verkleuringen op plaatsen waar veel belasting wordt uitgeoefend, wijzen erop dat het onderdeel zijn levensduur heeft overschreden en moet worden vervangen.

5. Accessoires en andere artikelen die niet door de fabrikant zijn goedgekeurd, mogen niet worden gebruikt.108

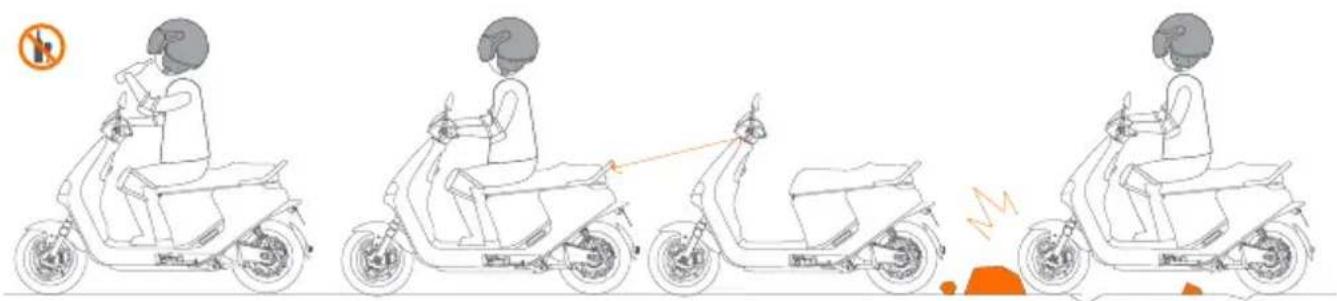

Langzaam Waarschuwingen en voorzorgsmaatregelen Mogelijke veiligheidsrisico’ s. Vermijd alle gevaarlijke rij-activiteiten! Nooit opladen met de acculader nog in de stoelkuip. Gebruik onder het rijden GEEN mobiele telefoons, camera's, koptelefoons, oordopjes en dergelijke. Sleep geen andere voertuigen. Gebruik de Segway eScooter nooit om vracht te vervoeren. Rijd NIET tijdens slecht weer of als u vermoeid bent. Parkeer het voertuig altijd op een vlakke ondergrond; het voertuig kan dan wegglijden of kantelen en uzelf of anderen verwonden. NIET rijden onder invloed van alcohol, geneesmiddelen of verdovende middelen! Rijd langzaam en oplettend. Vertraag voordat u een bocht neemt. Vertraag en rijd voorzichtig bij complexe wegomstandigheden.109

Gebruikershandleiding CoC Voertuig Accessoires

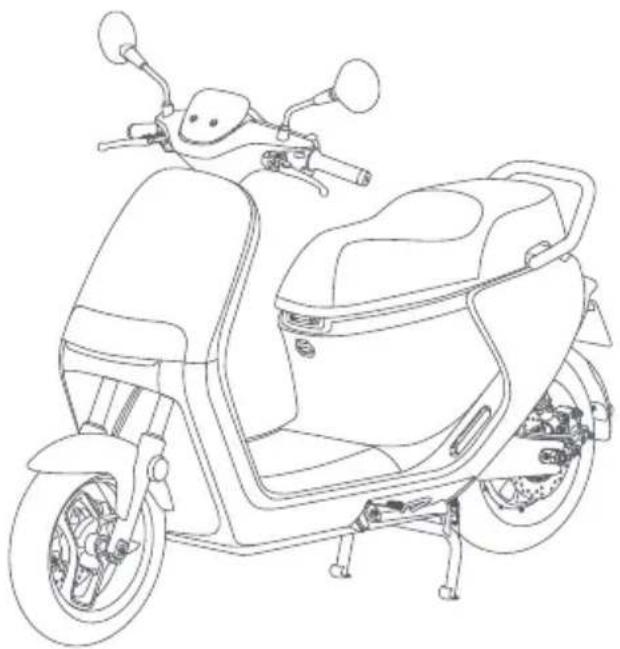

2. Pakket en functies

Gebruikershandleiding x 1 CoC × 1 Achteruitkijkspiegel rechts/links× 1 Sleutel× 1 Reservesleutel× 2 Acculader x 1 Controleer bij het uitpakken of alle items in goede staat verkeren. Mochten er onderdelen ontbreken of defect zijn, neem dan contact op met uw dealer of de dienst na verkoop. Om schade aan onderdelen van het voertuig of ongelukken te voorkomen, dient u uw dealer te raadplegen voor onderhoud en afstelling van het voertuig. NFC Service- en onderhoudsboekje Service- en onderhoudsboekje x 1 *De acculader kan per land verschillen. Draagbare NFC-kaart × 1NFC-kaart × 1110

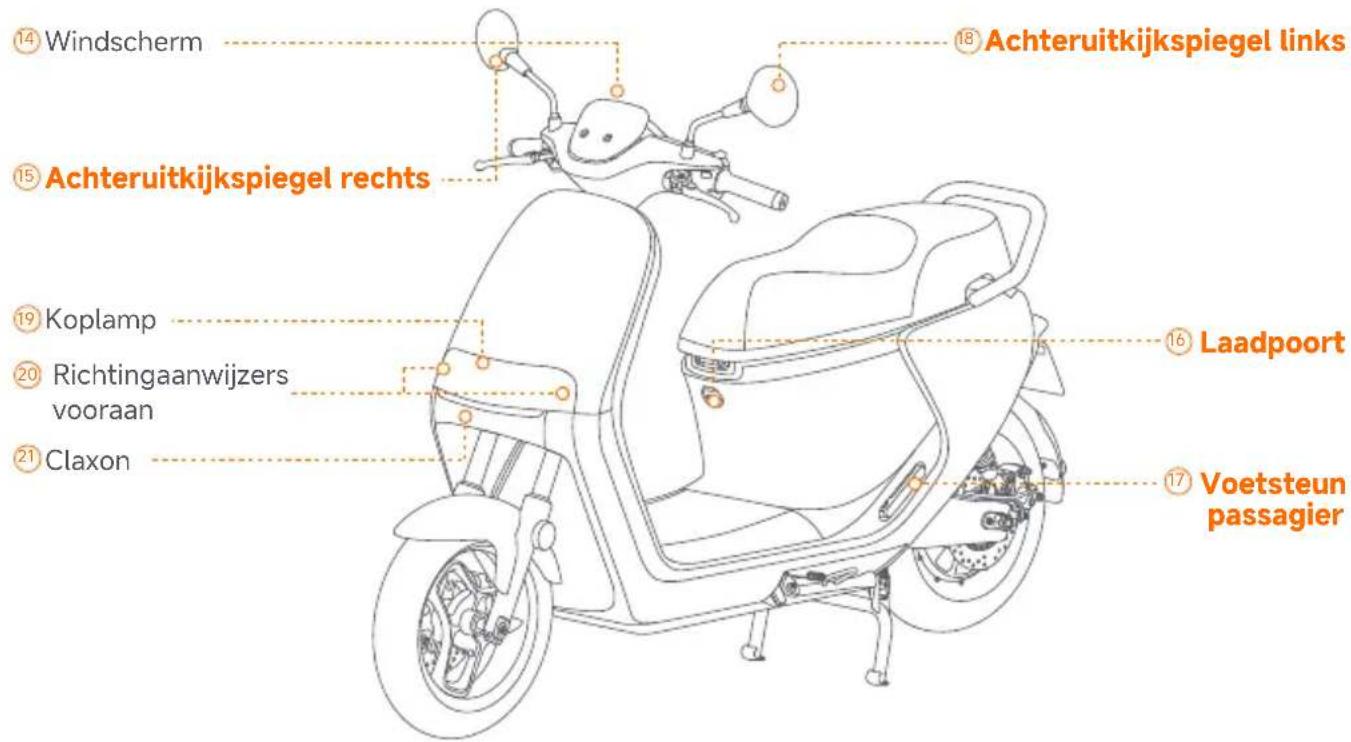

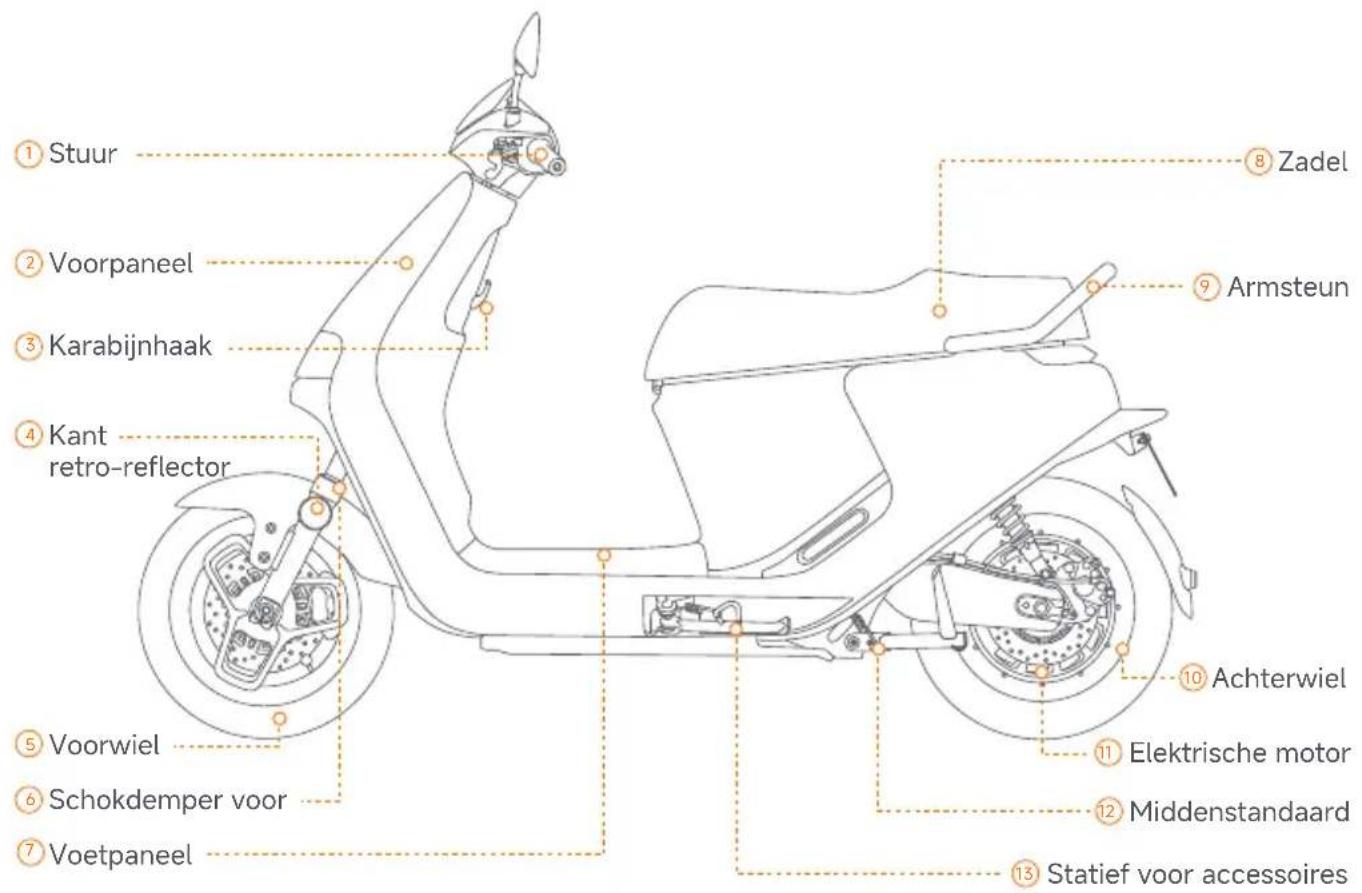

Onderdelen en functies Zadel Armsteun Voetpaneel Achterwiel Voorpaneel

Statief voor accessoires

Achteruitkijkspiegel rechts

Achteruitkijkspiegel links

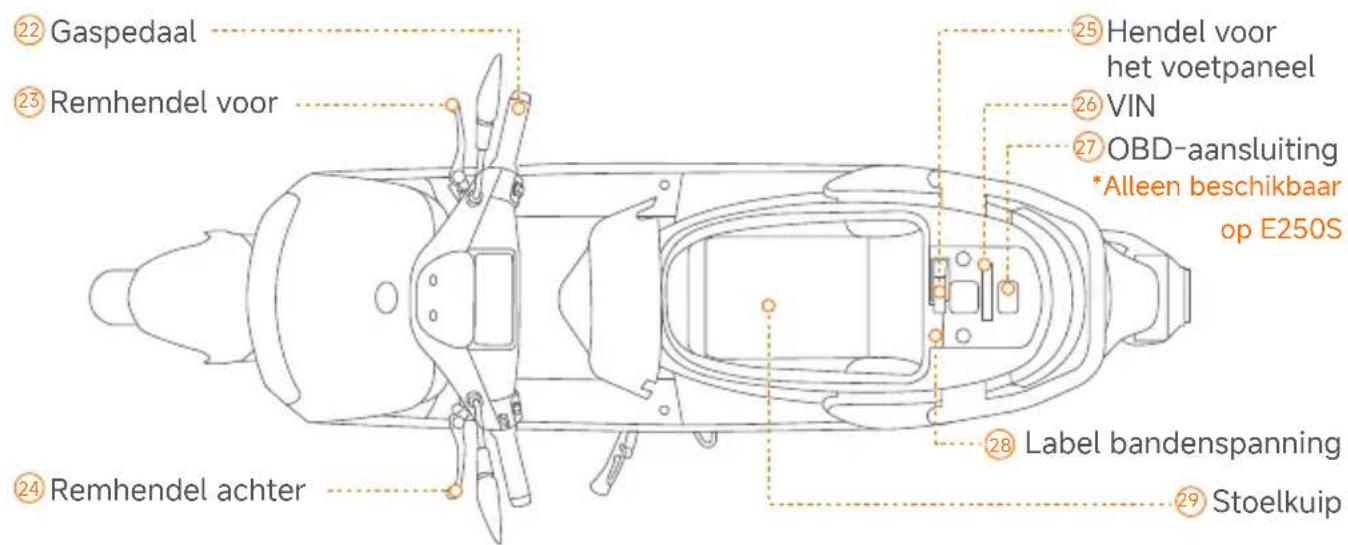

Gaspedaal Remhendel voor Remhendel achter

Hendel voor het voetpaneel

*Alleen beschikbaar op E250S Richtingaanwijzers vooraan OBD-aansluiting112

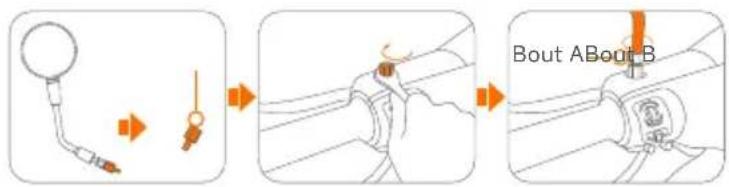

Bout ABout B a. Draai bout B los zoals weergegeven op de afbeelding. b. Monteer op het stuur en draai de bout vast. c. Schroef de achteruitkijkspiegel in tegenwijzerzin in de bout. Draai bout A tot deze bout B raakt. d. Draai de bouten in tegengestelde richting vast met de sleutels. Schuif de beschermkap omlaag om de bouten te bedekken. Installatie achteruitkijkspiegel

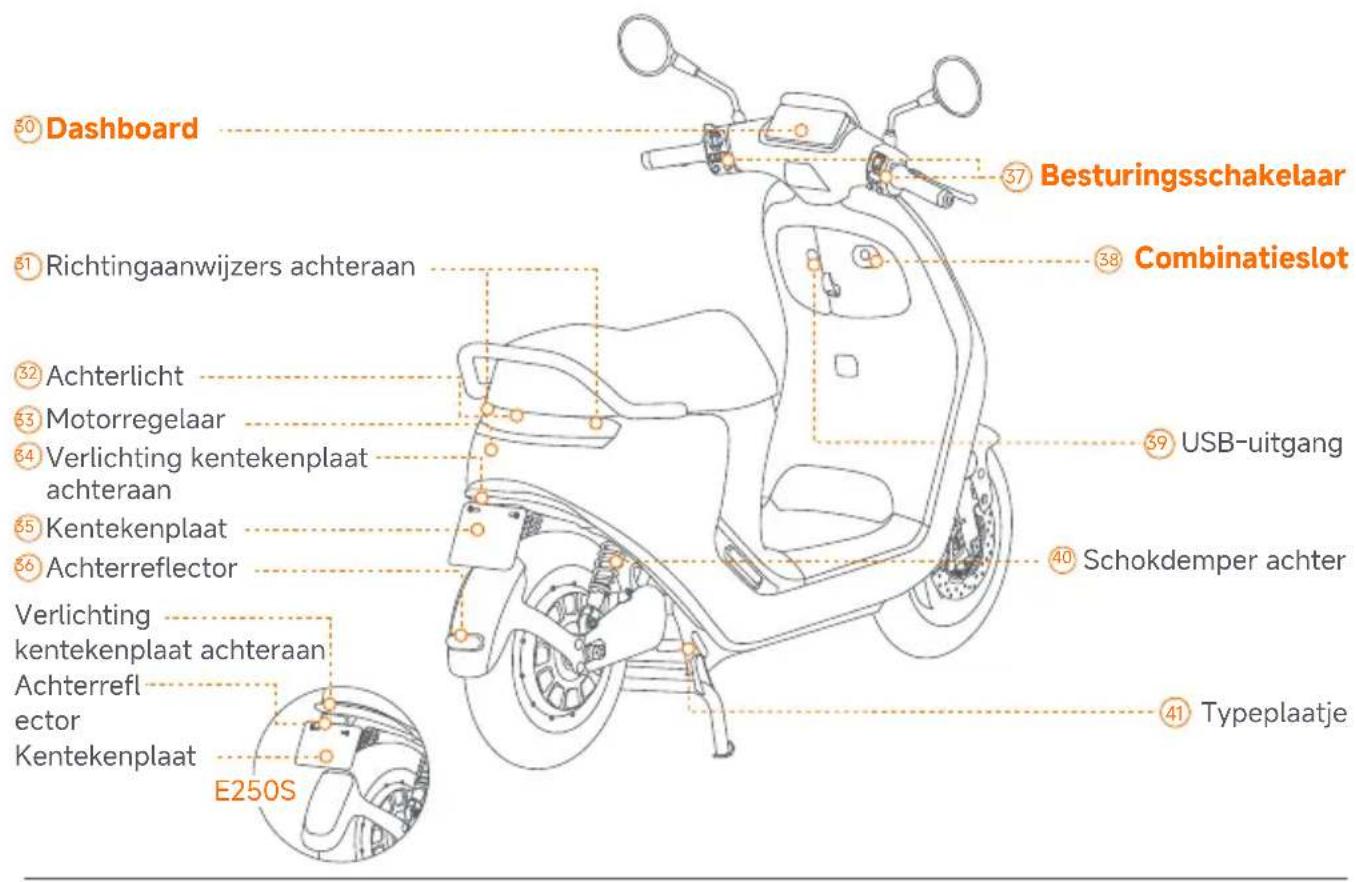

Achterlicht Schokdemper achter USB-uitgang Richtingaanwijzers achteraan Dashboard

Besturingsschakelaar

E250S Kentekenplaat Combinatieslot Verlichting kentekenplaat achteraan Achterrefl ector Verlichting kentekenplaat achteraan113

Het voertuig opladen Schakel de Segway eScooter uit vóór opladen. Indicator De indicator van de lader gaat groen branden als de accu volledig is opgeladen. Openen: Druk op de voetsteun en deze klapt vanzelf uit. Voetsteun passagier

Sluiten: Druk de voetsteun naar binnen.󵿿󵿿󶀂

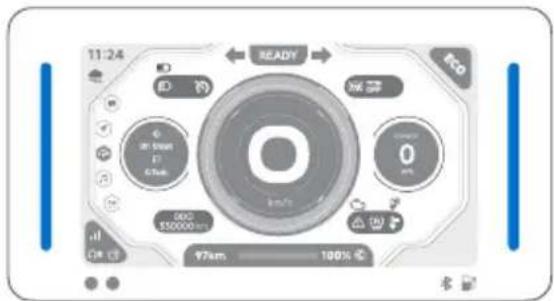

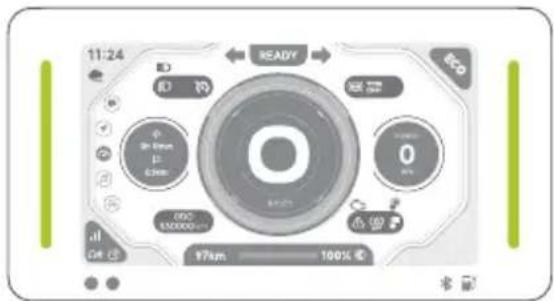

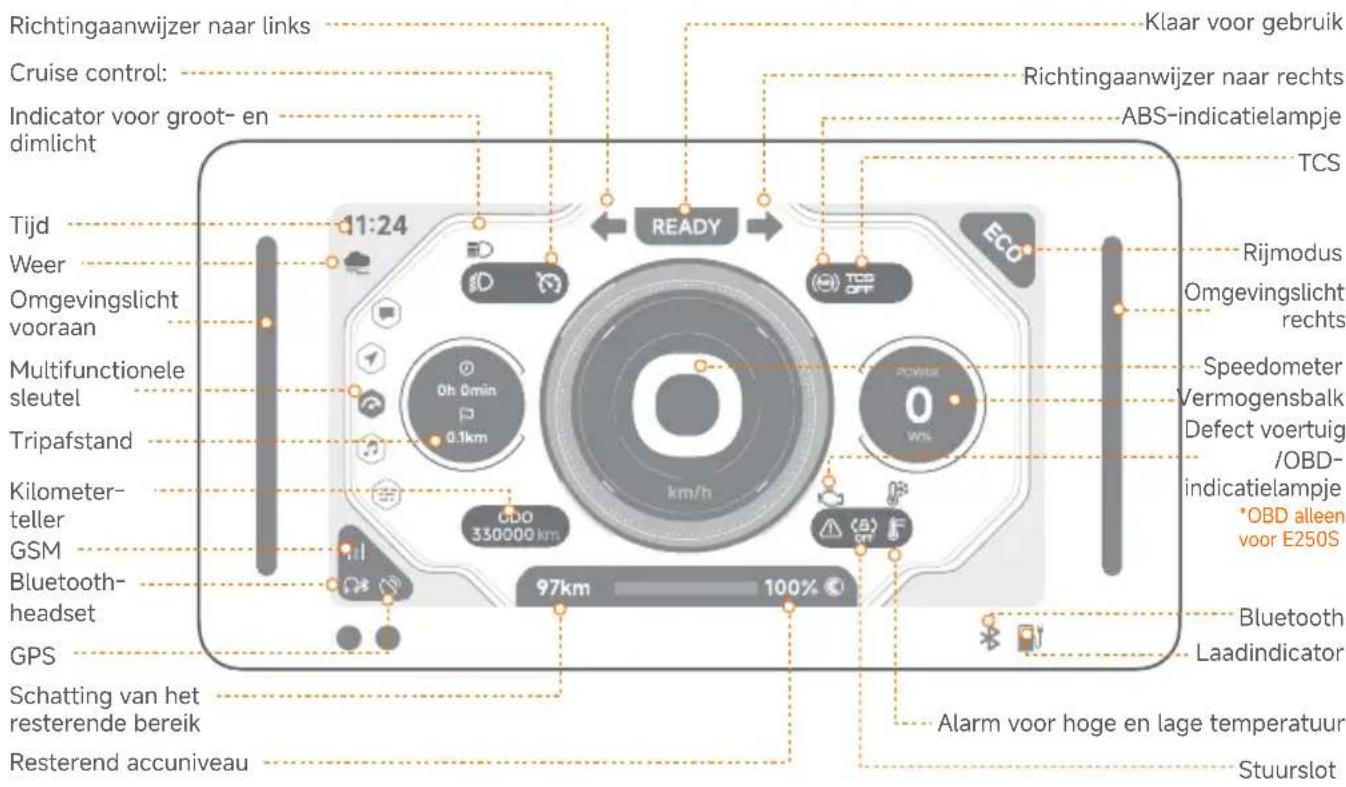

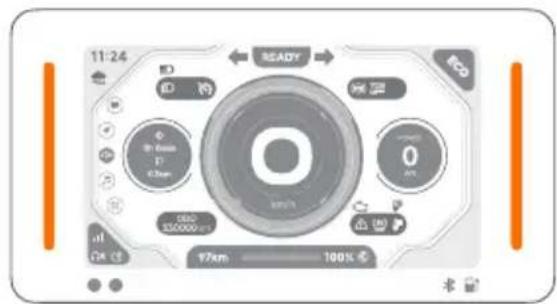

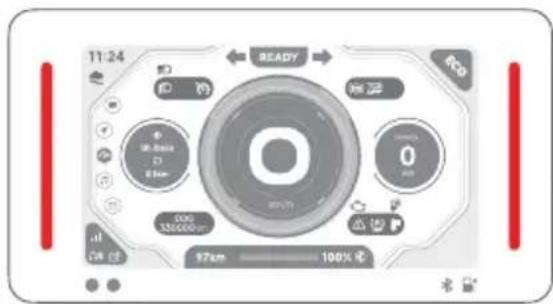

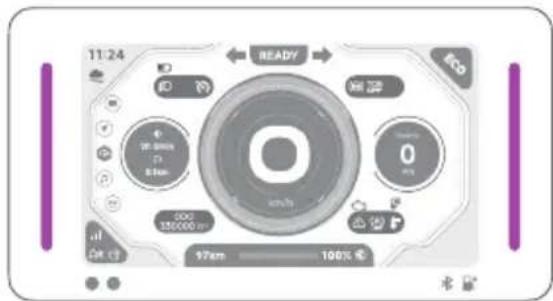

󶃨󶃨󶀁󶄊󶃨*Alleen beschikbaar in geparkeerde status Details rijmodus Dashboard

[Oranje] Voorstart/Niet bereden, zijstandaard niet ingetrokken [Rood] Trillingsalarm/storing/fout/gaspedaal niet gereed [Groen] Energie recupereren [Lichtblauw] Klaar om te rijden [Donkerblauw] Rijden/sensorontgrendeling/hulpvermogen [Purper] Cruise control/Boost Omgevingslicht scherm *Opmerking: De kleuren die in de gedrukte handleiding worden weergegeven (oranje, groen, rood, enz.) dienen alleen ter referentie. De werkelijke kleur van het voertuig kan variëren.󵿿󵿿󶀅

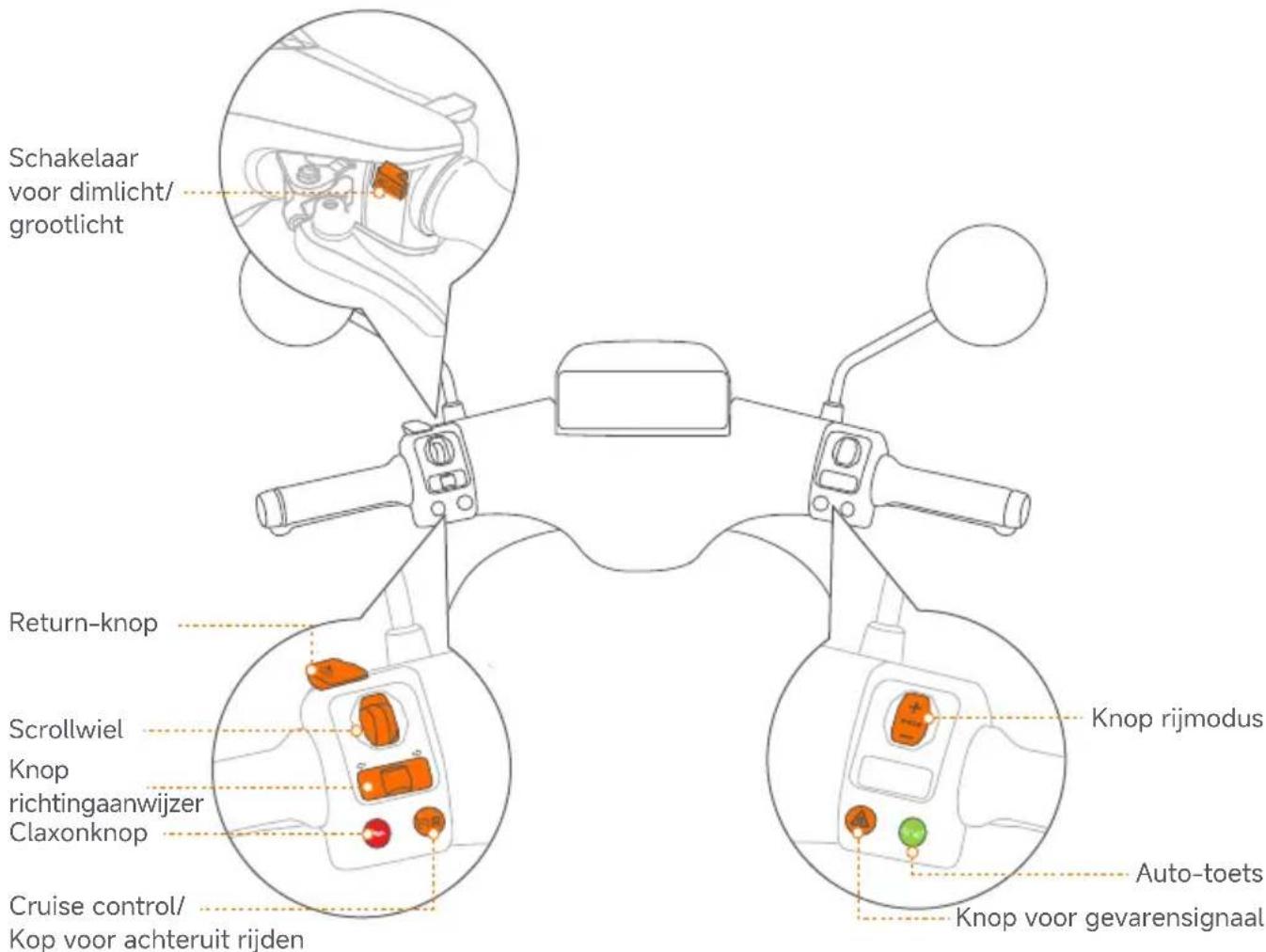

Besturingsschakelaar

Linker combinatieschakelaar Rechter combinatieschakelaar Knop voor gevarensignaal Auto-toets Return-knop Claxonknop Cruise control/ Kop voor achteruit rijden Schakelaar voor dimlicht/ grootlicht Scrollwiel Knop richtingaanwijzer Knop rijmodus󵿿󶀀󵿾

Automatisch parkeren op een helling

• Deze functie is bedoeld voor tijdelijk parkeren op complexe wegen, zoals hellingen, en is geen vervanging voor mechanisch parkeren. Scrollwiel Inleiding tot de functie: ● Het scrollwiel ondersteunt omhoog en omlaag scrollen, naar links en rechts schakelen en het indrukken van de knop. ● Als op de multimedia is ingezoomd, bedient het scrollwiel de multimediafuncties op de interface. ● Als de multimedia niet is vergroot, kunt u met het scrollwiel omhoog of omlaag scrollen tussen verschillende multimediafuncties. ● In de interface voor het afspelen van muziek worden verschuivingen naar links en rechts ondersteund om van nummer te wisselen. a. Druk een keer op de knop Cruise control of knijp op en houd de remhendel 3 seconden ingedrukt bij een snelheid onder 0 km/u. b. De functie Automatisch parkeren op een helling is ingeschakeld als "H" op het dashboard verschijnt.

Remhendel Knop Cruise control Knop Cruise control ● Druk op de knop Cruise control of draai aan de gashendel om te sluiten. (* Als u naar de parkeermodus overschakelt of deze uitschakelt, zal de modus parkeren op een helling gesloten worden. Gebruik het voorzichtig.122

Druk op de knop cruise control om tijdens het rijden naar de cruise-modus over te schakelen.

2. De snelheid aanpassen

In de cruise-modus wordt met elke druk op de knop rijmodus de snelheid met 5 km/u aangepast. Door de knop rijmodus ingedrukt te houden kan de snelheid continu met 1 km/u worden aangepast.

In de cruise-modus kan de gebruiker het voertuig versnellen door aan het gas te draaien zonder de cruise-modus te verlaten. Het voertuig zal afremmen tot de ingestelde rijsnelheid als de bestuurder het gas loslaat na het versnellen.

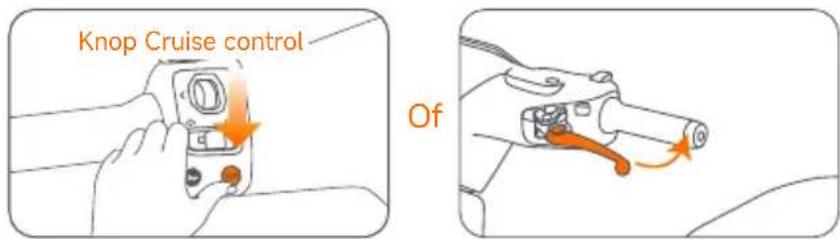

Druk opnieuw op de knop Cruise control of trek aan de remhendels om de cruise-modus te sluiten. Smart Cruising

• De maximale snelheid van Smart Cruising is 5 km/u lager dan de maximale snelheid van respectievelijk de Wandelmodus, Eco-modus, Rijmodus, Sportmodus. Knop rijmodus

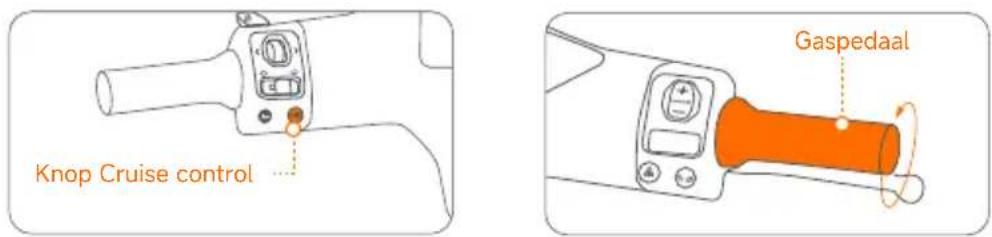

Omkeerfunctie *Tijdens achteruit rijden is de snelheidslimiet 3 km/u. Houd de knop Cruise control op nul snelheid ingedrukt. Als u een pieptoon hoort, is het voertuig overgeschakeld naar de modus achteruit rijden. Laat de Cruise control-schakelaar en de gashendel los en draai de gashendel opnieuw om vooruit te rijden. Draai de gashendel om het voertuig in achteruit te zetten.

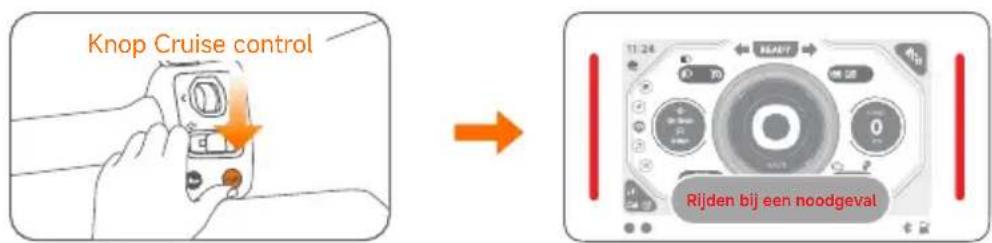

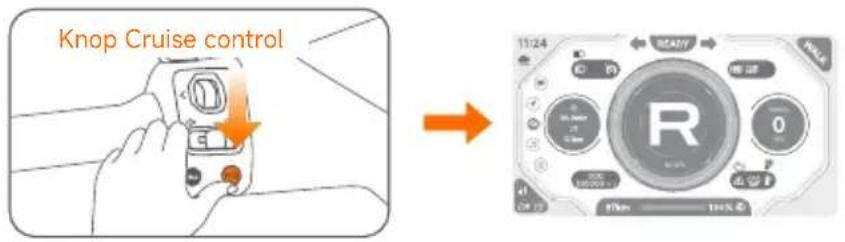

Knop Cruise control Knop Cruise control Rijden bij een noodgeval Modus Rijden in noodgevallen Deze modus is ontworpen door Segway om gebruikers een beperkte rijfunctie te bieden, waardoor ze met het voertuig naar een aangewezen locatie kunnen rijden (bijvoorbeeld een servicepunt of gewenste locatie), zelfs als het voertuig in bepaalde situaties niet normaal kan functioneren. Deze modus is van toepassing op situaties zoals, maar niet beperkt tot: a. Als het voertuig gedeeltelijke storingen vertoont, zoals foutcode 14, enz. b. Als het scherm zwart wordt of bepaalde functies niet werken. c. Andere elektronische storingen waardoor het voertuig niet normaal kan functioneren. *In de modus Rijden in noodgevallen wordt de maximumsnelheid van het voertuig beperkt tot ≤ 21 km/u, met kleine variaties afhankelijk van de voertuigomstandigheden. *Langdurig gebruik van deze modus kan leiden tot beschadiging van apparatuur en veiligheidsrisico's. (In geval van ernstige schade aan de motor, regelaar of kabelboom kan de modus Rijden in noodgevallen niet worden geactiveerd om mogelijke veiligheidsproblemen bij langdurig gebruik te voorkomen. Neem contact op met uw plaatselijke dienst na verkoop of bel de klantendienst voor hulp.) Bedieningsmethode

1. Beginnen rijden bij een noodgeval: Dubbelklik eerst op de knop "Cruise control" en houd vervolgens de

knop "Cruise control" 3 seconden ingedrukt. Een pieptoon geeft aan dat u de Cruise control-modus actief is. (Het omgevingslicht op het display wordt rood en het display geeft aan dat de modus Rijden in noodgevallen is geactiveerd.)

3. Rijden in noodgevallen sluiten: Dubbelklik in de modus Rijden in noodgevallen en als de weergegeven

snelheid 0 is, dubbelklikt, op de knop "Cruise control" om de modus Rijden in noodgevallen te sluiten.

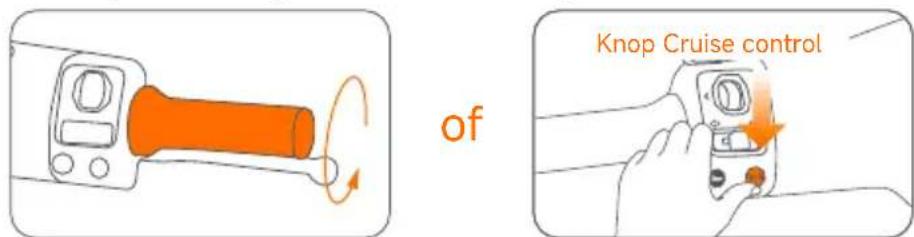

2. Methode voor rijden in noodgevallen: Draai aan de draaigreep of houd de knop "Cruise control" om de

modus Rijden in noodgevallen te activeren (rijsnelheid ≤ 21 km/u).󵿿󶀀󶀃

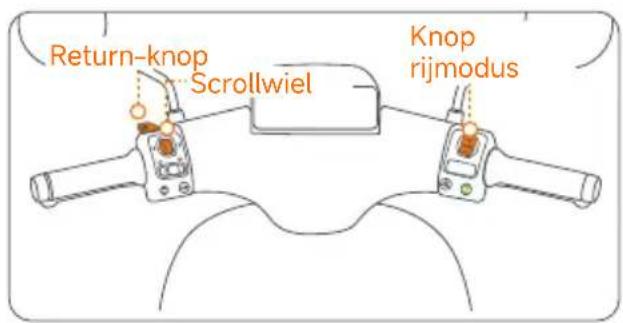

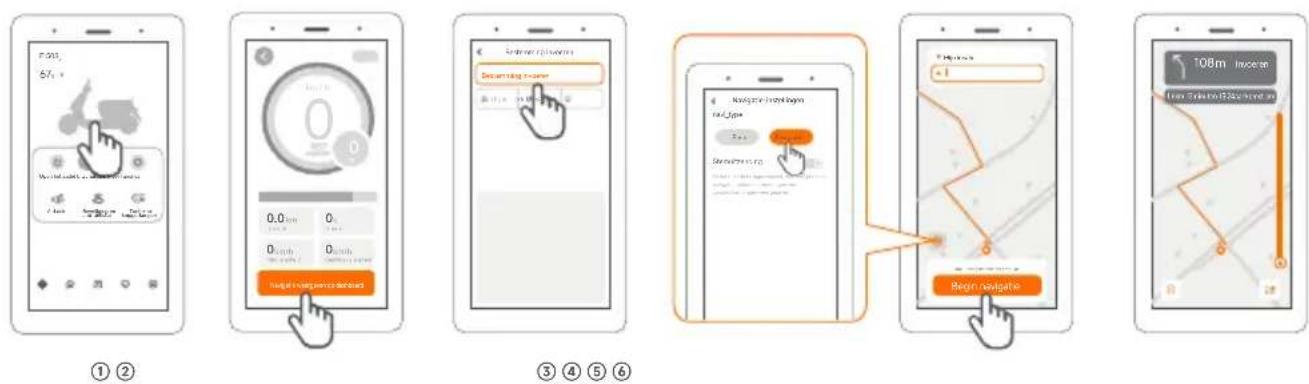

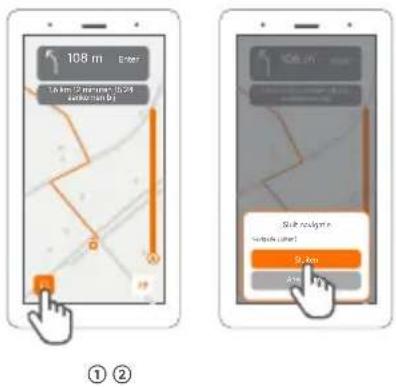

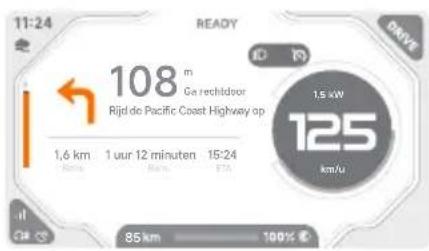

Bedieningsinstructies Navigatie

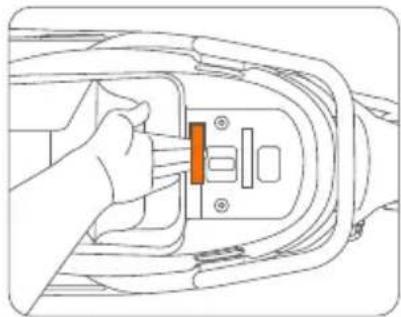

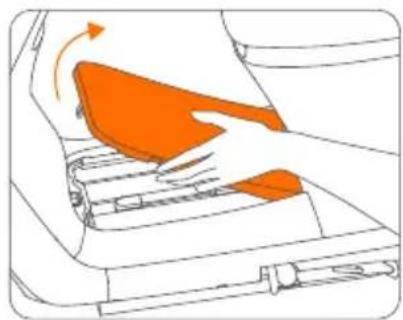

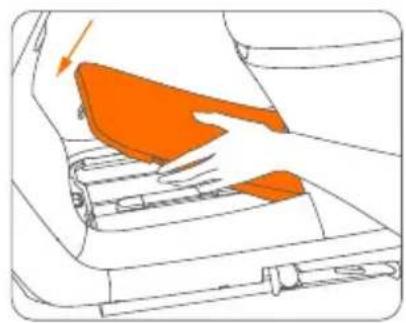

a. Inschakelen: d. Sluit het deksel.

Neem voor uw veiligheid de Tutorial voor Nieuwe Bestuurders in de Segway Mobility App door.

a. Open de stoelkuip met uw sleutel en trek aan de hendel in het voetpaneel om deze te ontgrendelen. b. Til het deksel op. c. Sluit de accustekker aan en klik de rubberen kap vast. Inschakelen Raak met de NFC-kaart het NFC-detectiegebied aan, hoor de berichttoon en het opstarten is voltooid. Detectiegebied󵿿󶀀󶀅

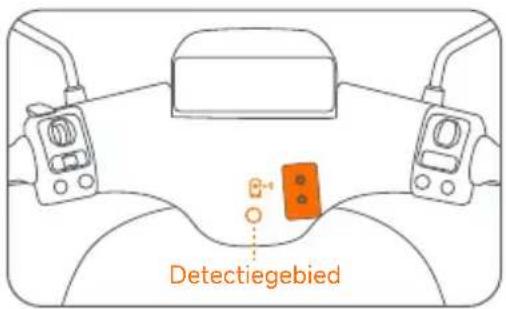

Het voertuig inschakelen/vergrendelen na activering

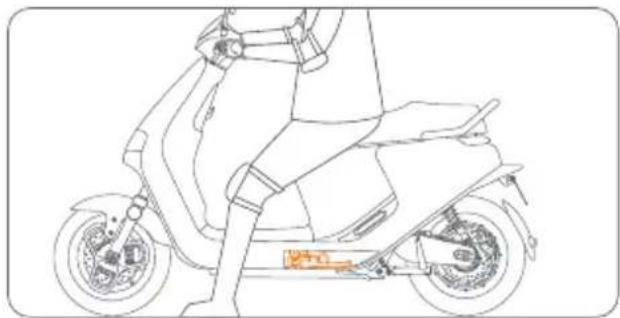

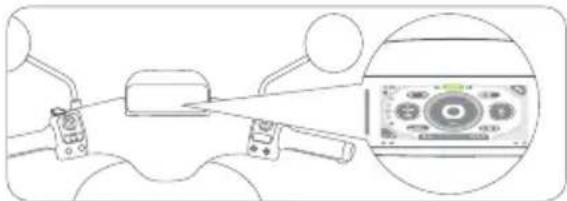

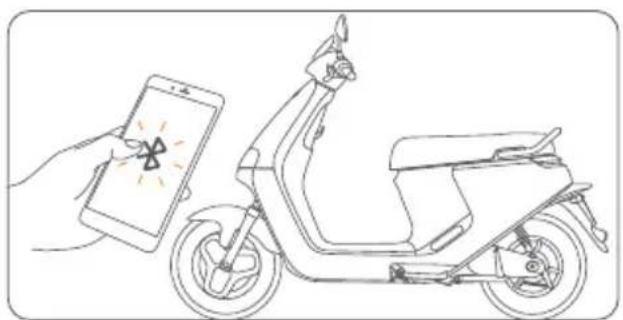

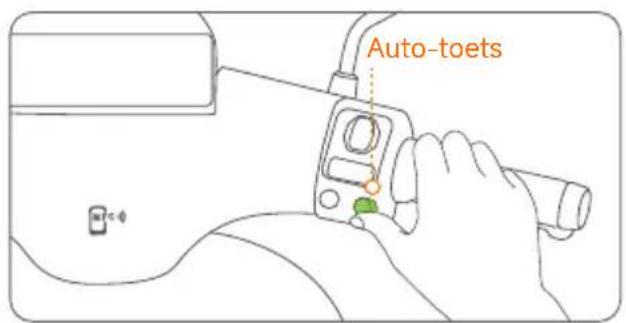

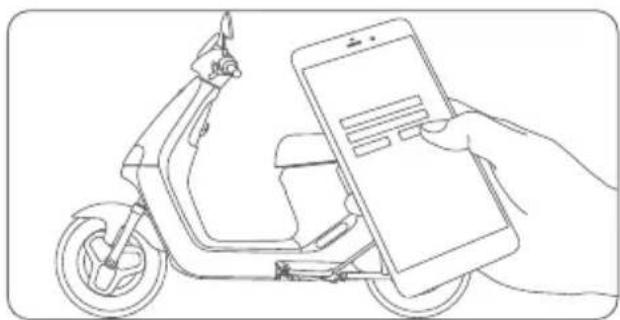

Inschakelmethode (een van de volgende)

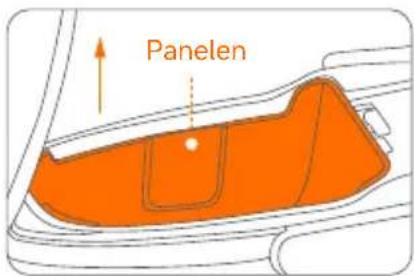

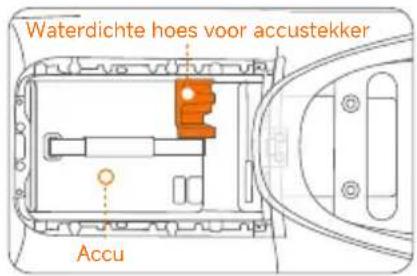

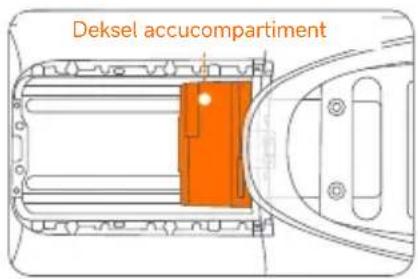

*De volgende installatiestappen zijn van toepassing op E150S a. Open de stoel, trek aan de schakelaar voor de voetmatvergrendeling, de voetmat komt tevoorschijn, verwijder daarna de voetmat. c. Plaats de accu in het accucompartiment, steek de stekker in het stopcontact en plaats het waterdicht deksel van de accustekker. b. Scheur de tape aan de onderkant van het deksel van het accucompartiment af zodat deze aan de onderkant van het accucompartiment blijft kleven en druk de gesp bovenop het deksel tegen de onderkant van de stoelkuip. d. Plaats de voetmat opnieuw en de installatie is voltooid. Schakelaar voor voetmatvergrendeling Deksel accucompartiment Waterdichte hoes voor accustekker Accu Voetmat131

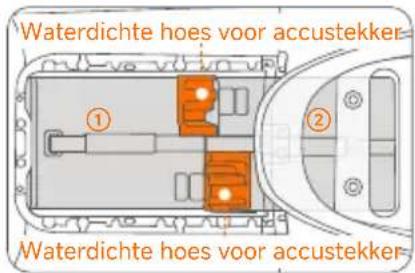

a. Stop de twee doppen in de gaten aan beide zijden van het accucompartiment en plaats de accu ② in het compartiment. b. Duw de accu ② voorzichtig naar achter in de binnenkant van het compartiment en trek de stekker eruit aan dezelfde kant als de poort van de accu ②. Opmerking: Controleer voor de installatie of er zich twee stekkers en geen vreemde voorwerpen in het accucompartiment bevinden. *De eScooter bevat twee identieke accu's, weergegeven als ① en ②.

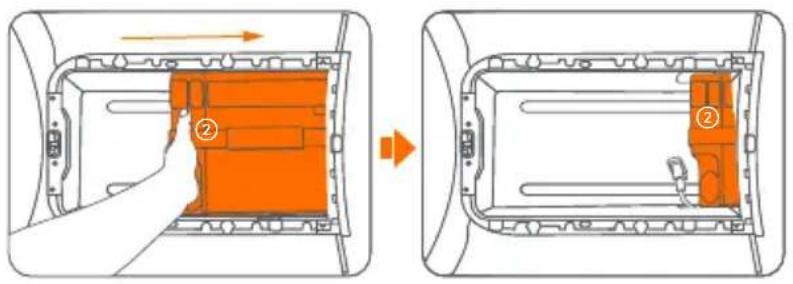

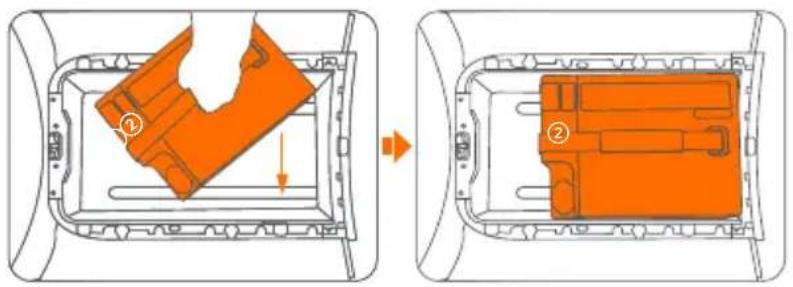

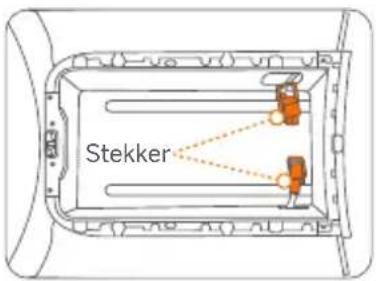

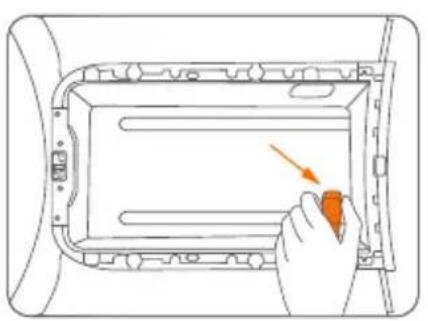

*De volgende installatiestappen zijn van toepassing op de E250S132

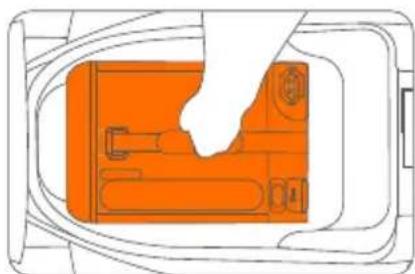

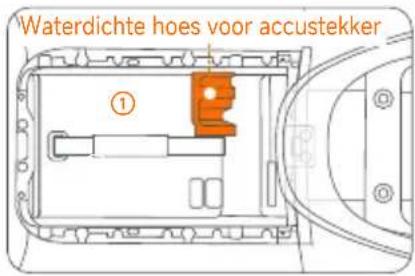

d. Plaats de accu ① in het compartiment en trek de stekker uit aan dezelfde kant als de poort van de accu ①. c. Steek de stekker in de poort van de accu ②. e. Steek de stekker in de poort van de accu ②. f. Monteer de stekkerdoppen op de stekkers. *Stekkerdoppen ① ② *De eScooter bevat twee identieke accu's, weergegeven als ① en ②.

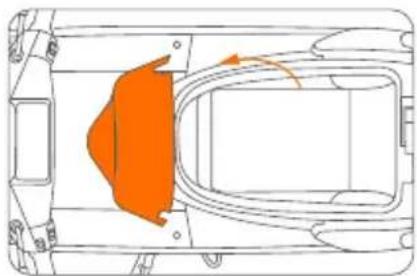

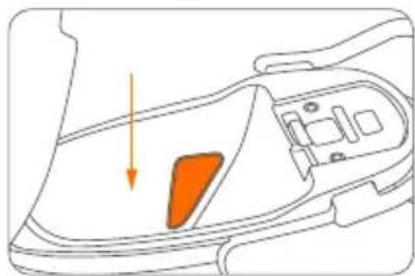

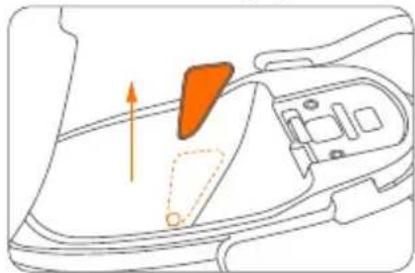

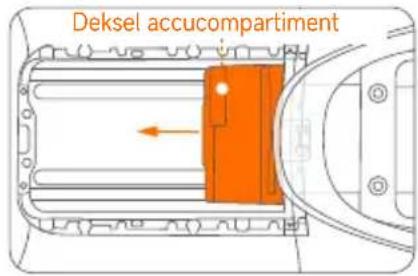

7. Installatie van extra accu (optioneel)

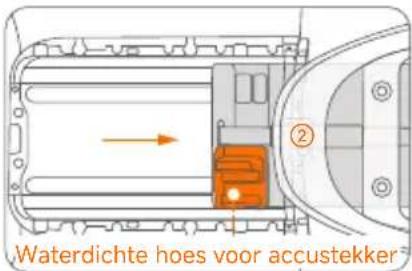

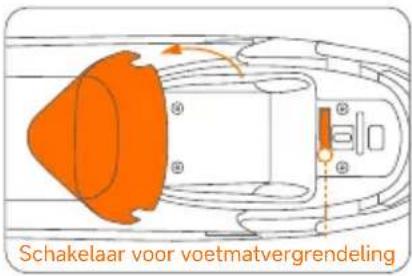

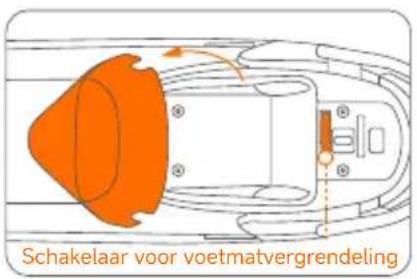

Voetmat *De volgende installatiestappen zijn van toepassing op E150S (upgrade van één accu naar dubbele accu) a. Open de stoel, trek aan de schakelaar voor de voetmatvergrendeling, de voetmat komt tevoorschijn, verwijder daarna de voetmat. c. Verwijder het deksel van het accucompartiment. b. Verwijder eerst het waterdicht deksel van de accustekker, trek de stekker uit het stopcontact verwijder accu nr.

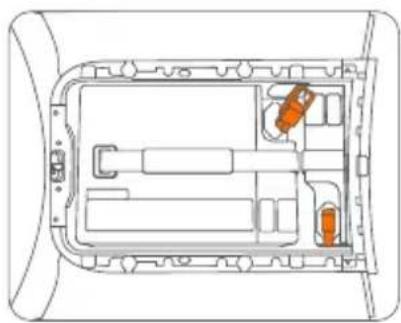

d. Plaats accu nr. ②, druk deze tegen de achterkant van het accucompartiment, steek de stekker in het stopcontact en plaats het waterdicht deksel van de accustekker. e. Plaats accu nr. ① in het accucompartiment, steek de stekker in het stopcontact en plaats het waterdicht deksel van de accustekker. Schakelaar voor voetmatvergrendeling Waterdichte hoes voor accustekker Waterdichte hoes voor accustekkerWaterdichte hoes voor accustekkerWaterdichte hoes voor accustekker Deksel accucompartiment

f. Plaats de voetmat opnieuw en de installatie is voltooid.134

• Voor meer informatie, zie de instructies voor het installeren van de lithium-ionaccu. a. Open het zadel c. Verwijder het zijpaneel en maak een rond gat zoals hieronder weergegeven. d. Gebruik een 10# zeshoekige dopsleutel om de schroef te verwijderen, zoals weergegeven op de afbeelding, en maak vervolgens de gesp van de stekker los. *De volgende installatiestappen zijn van toepassing op E150S (upgrade van één accu naar dubbele accu/drievoudige accu) /E250S (upgrade van dubbele accu naar drievoudige accu). b. Verwijder de panelen. Panelen f. Plaats de extra accu in de stoelkuip. g. Steek de stekker in de accupoort. h. Installeer de zijpanelen van de stoelkuip.

i. Plaats het accudeksel op de

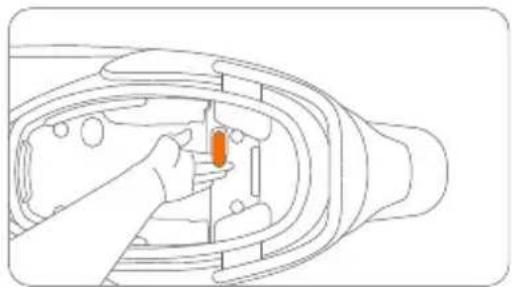

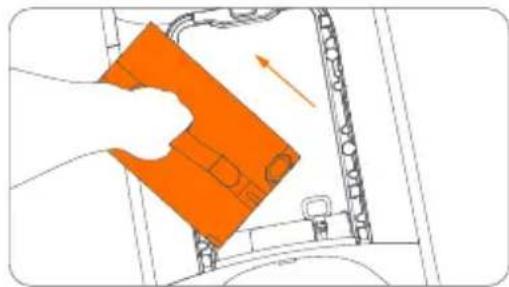

a. Gebruik de sleutel om de stoelkuip te openen en trek aan de hendel in het voetpaneel om deze te ontgrendelen. Zie [Laadpoort] op pagina 8. c. Sluit de oplaadkabel aan op de laadpoort van de accu en steek de stekker in een stopcontact. Opmerking: Als het accuniveau lager dan 20% is, wordt aanbevolen om deze op te laden. (Het indicatielampje voor opladen op het display gaat branden om aan te geven dat opladen vereist is.)

• De indicator op de acculader brandt continu rood tijdens het opladen en wordt groen als de accu volledig opgeladen is. b. Open het voetpaneel, wat tevens het deksel van het accucompartiment is, en verwijder de accu.

Het voertuig opladen

9. Veelvoorkomende fouten en oplossingen

Reiniging en onderhoud Reiniging Was met water en een neutraal schoonmaakmiddel en gebruik een zachte en natte doek om schoon te maken. OPGELET NIET reinigen met alcohol, benzine, aceton of andere bijtende/vluchtige oplosmiddelen. Deze stoffen kunnen het uitzicht en de interne structuur van het voertuig beschadigen. NIET wrijven met schuurpapier of metalen borstel. WAARSCHUWING Verzeker dat het voertuig is uitgeschakeld vóór reiniging. Stalling Stallen in een droge en koele plaats binnenshuis en zonlicht en regen vermijden, om oxidatie te voorkomen die de levensduur kan verkorten. Koppel de accustekker los voor langdurige opslag om overontlading te voorkomen. Motor

1. Zorg er bij het rijden door plassen water voor dat het waterpeil de centrale as van het achterwiel niet

2. Controleer regelmatig de motor. Zet losse onderdelen onmiddellijk vast.

3. Reinig het voertuig regelmatig om te voorkomen dat er deeltjes in de motor komen die de normale werking

nadelig kunnen beïnvloeden. Tijdens het reinigen niet rechtstreeks met water op het voertuig spuiten.

4. Controleer of er krassen op de motor zitten en of er abnormaal geluid is als de motor draait. Neem in

geval van afwijkingen contact op met de dienst na verkoop of uw dealer. Accu

1. Neem in geval van een storing van de accu contact op met de dienst na verkoop of een erkende dealer.

2. Laat de accu NIET volledig ontladen. Het wordt aanbevolen om het accuniveau boven de 20% te

houden. Laad na elke rit op om de levensduur van de accu te verlengen.142

3. Het is ten strengste verboden om de accu te demonteren. Er bestaat gevaar voor elektrische schokken,

kortsluiting, brand, explosie enz.

4. Als de balkjes van de indicator van de accu allemaal branden of de indicator van de lader groen wordt,

betekent dit dat de accu volledig is opgeladen.

5. Als u het voertuig langere tijd niet gaat gebruiken, verwijder dan de accu nadat deze volledig is

opgeladen, plaats het op een droge en goed geventileerde plaats en laad het elke twee maanden op.

6. Bewaar de accu NIET op een plaats waar deze kan vallen. Vallen kan schade aan de accu en

kortsluiting, brand en explosie veroorzaken. Acculader Voor het opladen:

1. De lader mag ALLEEN worden gebruikt om het originele voertuig op te laden. Het is ten strengste

verboden om niet-oplaadbare accu's op te laden.

2. Om te voorkomen dat de elektronische onderdelen in de lader losraken, mag u de lader NIET in het

3. De voedingsspanning moet 200–240 V AC zijn.

4. Als u beschadiging van de bedrading of een losse aansluiting vaststelt, stop dan met het gebruik van

5. Gebruik GEEN andere kabel dan de originele kabel.

6. Accu's mogen niet worden opgeladen als ze nat of beschadigd zijn.

Tijdens het opladen:

1. Zet het voertuig op een veilige plaats, beschermd tegen weersinvloeden.

2. Sluit eerst aan op de accu of de laadpoort van het voertuig en steek daarna de stekker in het stopcontact.

3. Als u een ongebruikelijke geur, geluid of licht opmerkt, stop dan onmiddellijk met opladen en neem

contact op met de dienst na verkoop. Na het opladen:

1. Als de accu volledig is opgeladen, eerst de stekker uit het stopcontact trekken en daarna loskoppelen

van de accu/het voertuig.

2. Bewaar de lader nadat deze is afgekoeld op een veilige plaats die niet toegankelijk is voor kinderen.143

1. Zorg voor goede ventilatie tijdens het opladen. Blijf uit de buurt van vuur of explosieve materialen!

2. Hoogspanning in de lader! Demonteer of vervang NOOIT onderdelen van de lader.

3. Sluit de lader NIET langdurig aan op de voeding. Trek de stekker uit het stopcontact als u niet oplaadt.

Gebruik de lader NIET om meerdere voertuigen op te laden.

4. Inspecteer de lader regelmatig op beschadiging van het snoer, de stekker, de behuizing en andere

onderdelen. Als u schade vaststelt, stop dan met het gebruik tot deze is gerepareerd of vervangen.

5. De externe kabel van de lader kan niet worden vervangen. Als het snoer is beschadigd, moet de lader

worden weggegooid en door een nieuwe worden vervangen.

6. Ga voorzichtig om met de lader.

Overige ● De bij het product geleverde banden moeten door een professionele reparateur op het wiel worden gemonteerd. Het verwijderen van de wielen is ingewikkeld en een verkeerde montage kan leiden tot instabiliteit en storingen. ● U kunt de informatie over de beperkte garantie vinden in uw service- en onderhoudsboekje. ● Er zijn inspanningen geleverd om de formulering in de gebruikershandleiding voor gebruikers te vereenvoudigen. Als handelingen te ingewikkeld blijken te zijn voor een gebruiker, wordt hij/zij geadviseerd om contact op te nemen met een erkende of gespecialiseerde reparateur of de klantendienst. ● Raadpleeg voor onderhoudsgegevens en de beperkte garantie het Segway eScooter service- en onderhoudsboekje. KENNISGEVING: VERZEKERING UW VERZEKERINGSPOLISSEN BIEDEN MOGELIJK GEEN DEKKING VOOR ONGEVALLEN MET DEZE ESCOOTER. OM TE BEPALEN OF DEKKING WORDT VERSTREKT, MOET U CONTACT

Item Naam Wielbasis Max. snelheid Energieverbruik Max. uitgangsvermogen motor Max. koppel IP-klasse Ruimte onder stoel Plaatsen Type accu Oplaadtijd IP-klasse Capaciteit Gewicht Nominale spanning Accuvermogen Nominaal vermogen Ingangsspanning lader Uitgangsspanning lader Voorrem Achterrem Afmetingen (L×B×H) Model 1859×691×1161 mm SGW2700DT 1891×691×1158 mm SGW5000DT 1360 mm 45 km/h 90 km/h 57 km (één accu) 114 km (twee accu's) 171 km (drie accu's) 105 km (twee accu's) 160 km (drie accu's) 3,6 KW 7,5 KW 2,2 kW 5 KW 138 N.m 235 N.m IPX5 34 L

Li-ion Ongeveer 2,5 uur (één accu) Ongeveer 5 uur (twee accu's) IPX7 27 Ah 13 kg 13 kg*2 74 V 2000 Wh 1008 W 4000 Wh (2000 Wh*2) 200-240 V AC 50-60 Hz 84 V DC 12 A Vooraan: 90/80-12, tubeless band Achteraan: 110/70-12, tubeless band Vooraan: 100/70-12, tubeless band Achteraan: 120/70-12, tubeless band Vooraan: 200 kPa Achteraan: 220 kPa Vooraan: 200 kPa Achteraan: 220 kPa 220 mm schijf 200 mm schijf Parameter E150S E250S Accu Lader Gewicht van het voertuig (accu's niet inbegrepen) 97 kg 104 kg Band Remmen Type band Standaard bandenspanning WMTC-bereik* Voertuigpa rameters Maximaal continu uitgangsvermogen gedurende 30 minuten 35 Wh/km (één accu) 40 Wh/km (twee accu's) 47 Wh/km (drie accu's) 46 Wh/km (twee accu's) 54 Wh/km (drie accu's) 54 Ah Ja, dubbelkanaals ABS ABS󵿿󶀂󶀃

13. Handelsmerk en wettelijke verklaring

Wettelijke verklaring: 󵿿󶃟 Lees de gebruikershandleiding aandachtig en leer hoe u met de Segway eScooter moet rijden.

󶃟Als u het moeilijk vindt om de rij-instructies van de gebruikershandleiding volledig op te volgen, probeer dan om niet toch op uw eScooter te rijden. 󶀀󶃟Ken en volg uw lokale wetten en regelgeving. Het is de verantwoordelijkheid van de gebruiker om te voldoen aan alle wetten met betrekking tot het gebruik van elektrische scooters in uw rechtsgebied.

󶀁󶃟Verzeker uzelf tijdig bij aankoop van het product om de risico's van gebruik te minimaliseren. 󶀂󶃟Controleer bij ontvangst onmiddellijk of uw eScooter en zijn accessoires in goede staat verkeren.147

5. Alle onderdelen van de Segway eScooter moeten correct worden geïnstalleerd, zoals beschreven in de

gebruikershandleiding.Onjuiste installatie kan leiden tot verlies van de controle, aanrijdingen en valpartijen.

6. Het product kan verwijderbare componenten en kleine onderdelen bevatten. Bewaar het buiten het bereik van

kinderen om verstikkingsgevaar te vermijden.

7. Controleer voordat u uw eScooter gebruikt de bandenspanning, het accuniveau en de installatiestatus

van het voertuig en alle functionele onderdelen. Controleer of de voor- en achterremmen goed werken en of de remkabel niet beschadigd is. De remkabel moet de juiste spanning hebben. Schroeven, moeren, bouten en andere bevestigingsmiddelen moeten worden gecontroleerd. Verzeker dat er geen onderdelen los staan. Als een afwijking wordt gevonden, stop dan onmiddellijk met het gebruik en neem contact op met onze dienst na verkoop voor hulp.

8. U moet altijd voorzichtig zijn en de juiste snelheid aanhouden tijdens het rijden. Vermijd snelheidsovertredingen,

overbelasting en stunts van welke aard dan ook. Probeer niet om banden met uw handen of voeten tijdens het rijden.

9. Verwijder dit product niet door het weg te gooien op een stortplaats, te verbranden of het te mengen

met huishoudelijk afval. Er kan ernstig gevaar/letsel ontstaan door de elektrische onderdelen en de accu. Neem voor informatie over accu- en elektrisch afval contact op met uw afvalverwerkingsbedrijf, uw plaatselijke of regionale dienst voor afvalverwerking of uw verkooppunt.

10. Gebruik geen niet-originele onderdelen en demonteer of wijzig het product nooit zonder toestemming.

Alle schade en verlies die hieruit voortvloeien zijn uw exclusieve verantwoordelijkheid.

11. Segway is niet aansprakelijk voor schadevergoeding voor enige claim, aansprakelijkheid of verlies dat

voortvloeit (of kan ontstaan) uit het overtreden van een van de bovengenoemde clausules. De gebruiker (s) dient (dienen) alle onvoorspelbare of onvermijdelijke risico's tijdens het rijden te vermijden.

12. Na aankoop kunt u het product gebruiken in overeenstemming met de bovengenoemde clausules of het product

retourneren overeenkomstig het "Garantiebeleid". In het geval van retournering, moet u ervoor te zorgen dat zowel het Product als de verpakking ervan in goede staat zijn voor wederverkoop.

13. Dit document moet worden beschouwd als een permanent onderdeel van het product en moet bij het voertuig

blijven wanneer het wordt doorverkocht. Nogmaals bedankt voor het kiezen van de Segway eScooter!148

De fabrikant behoudt zich het recht voor om op elk moment wijzigingen aan het product aan te brengen, firmware-updates uit te brengen en deze handleiding bij te werken. Ga naar www.segway.com of bekijk de Segway Mobility App om het nieuwste gebruikersmateriaal te downloaden. Om uw Segway eScooter te activeren en de laatste updates en veiligheidsinstructies te verkrijgen, moet u de Segway Mobility App installeren. Raccolta Carta149 ES150
