GEBRUIKSAANWIJZING JPDA Aiphone

Video door station
Poste de porte video
Video portero

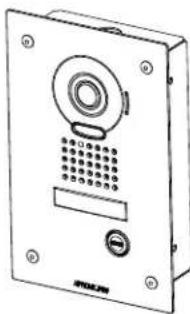

Videodeurpost met kunststof opbouwbehuzing
Postazione videocitofonica esterna

JP-DVF

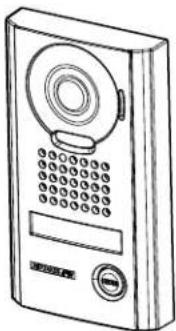

Vandal-resistant video door station
Portier video résistant au vandalisme
Video portero antivandalico
Videodeurpost met inox antivandalisme-inbouwbehuing
Postazione videocitofonica esterna
resistenteagli atti vandalici

JP-DV

Vandal-resistant video door station
Portier video résistant au vandalisme
Video portero antivandalico
Videodeurpost met metalen
antivandalisme-opbehuzing
Postazione videocitofonica esterna
resistenteagli atti vandalici

PRECAUTIONS

Verbod om het toestel te demonteren

Verbod om het toestel met water in contact te brengen

Algemene voorzorgsmaatregelen

WAARSCHUWING

Niet-naleving kan de dood of ernstig lichamelijk letselveroorzaken.

1. Demonteer of verander het toestel Niet. Dit kan brand of elektrische schokken veroorzaken.
2. Bestaande bedrading zoals bedrading van een bel, enz. kan hoogspanningswisselstroom bevatten. Dit kan beschadiging van het toestel of elektrische schokken veroorzaken. De bedrading en installmentie moeten door een vakman worden uitgevoerd.
3. Dit toestel is nicht bestand gegen explosions. Gebruik of installeer het toestel Niet opplaatsen waar ontvlambaar gas aanwezig is, zoals zuurstofkamers. Dit kan brand of een explosieveroorzaken.

OPGELET

Niet-naleving kan lichamelijk letsel of materiele schadeveroorzaken.

1. Controller de draden Niet gekruist of kortgesloten zich alvorens de stroom in te schaken. Zo Niet kan brand of een elektrische schok ontstaan.
2. Sluit niets aan of sluit geen draden af terwijl de voeding is aangesloten. Dit kan elektrische schokken of schade aan het toestel veroorzaken.

ALGEMENE VOORZORGSGMAATREGELEN

1. De buitenpost is weerbestendig, maar spuit geen water onder hoge druk rechtstreeks op de buitenpost. Dit kan het toestel beschadigen.

INHOUD VAN DE VERPAKKING

Controleer of de volgende onderdelen zich meegeleverd.

JP-DA

Deurpost + afwerkader Installatiehandleiding

JP-DV

Deurpost

Speciale sleutel Doomschijnend naamplaatje (x 2) Installatiehandleiding

JP-DVF

Deurpost

Inbouwmontagedoos

Speciale schroeven (x 4)

Zeskantsleutel

Doorschijnend naamplaatje (x 2) Installatiehandleiding

INSTALLATIE

Montageplaatsen

Voor een optimale beeldkwaliteit dien de deurpost zodanig te worden opgesteld dat er geen lichtbron komt awhile het object dat in beeld worden gebracht (tegenlicht).

a (Lage)zon achter de bezoeker

b Straatverlichting of tuinverlichting
achter de bezoeker

C Camera in schaduwrijkomegeving metmeerlichtopdeachtergrond

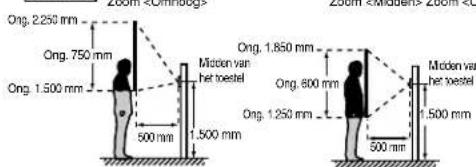

Montagestanden en gezichtsveld

Breedbeeld

Voorwerpen aan de rand van het beeld zien erkleiner uit door de grotere verrorming t.o.v. het centrale geedeelte De weergegeven maten+zijn indicatief

Breedbeeld

Omhoog/Omlaag

Montageschroeven 1.300 mm

Gauge/droite

Horizontaal heeft de camera in breedhoekmodus een bereik van ongeveer 170^
(De weergegeven waarden zijn benaderend en kuren verschillen afhankelijk van de situatie)

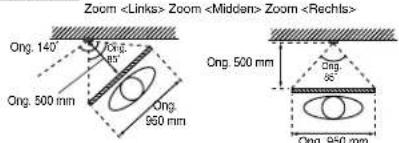

De zoompositie kan worden gewijzigd. (Raadpleeg de bedieningshandleiding van de hoofdpost) De fabrieksinstellung voor de zoompositie is in centraal.

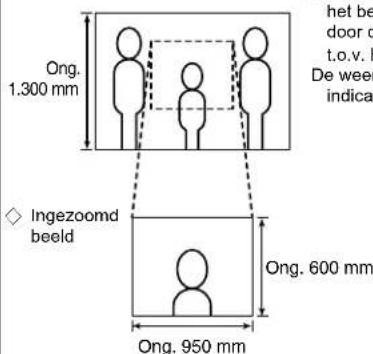

Ingezoomd beeld ( bij een montagehoogte van 1.500 mm)

Vertikaal

Horizontal

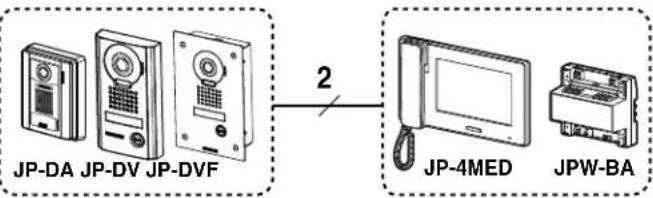

Kabel

• Gebruik kabel met massieve geleiders, voorzien van polyethylenisolatie.
• Gebruik nooit individuèle geleiderers of coaxkabel.

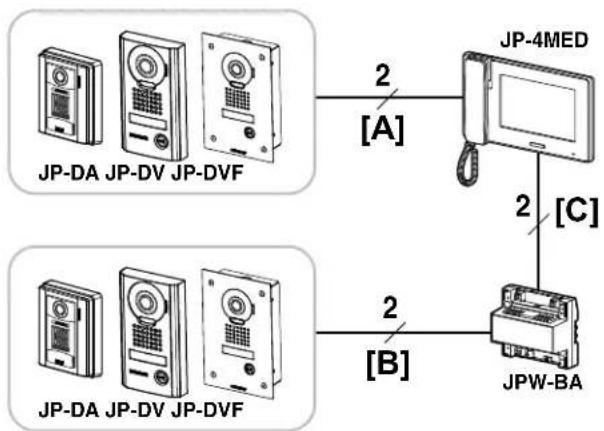

Bekabelingsafstand

		Kabeldiameter
		Ø0,65 mm	Ø0,8 mm Ø1,0 mm Ø1,2 mm
[A]	Deurpost - hoofdpost	50 m	100 m	100 m	100 m
[B]	Deurpost - langeafstandsadapter	100 m	150 m	200 m	200 m
[C]	Langeafstandsadapter - hoofdpost	50 m	75 m	100 m	100 m

MONTAGE

JP-DA

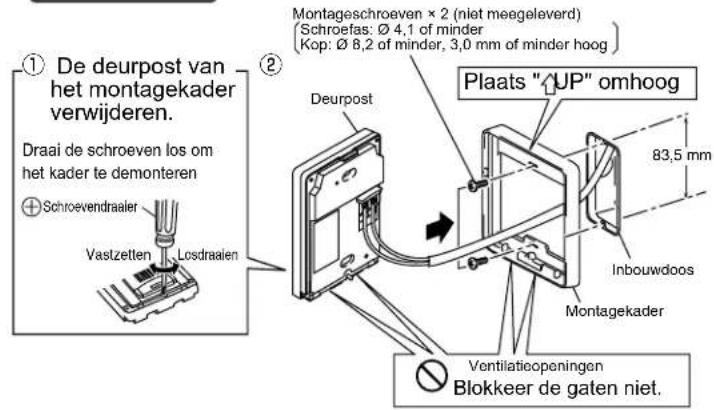

3 Monteer de deurpost terug op het montagekader, en plaats er het afwerkkader op.

Frontpanel

Afwerkkader verwijderen
Haal het frontpannel erat met een platkopschoevendraijer.

JP-DV
* Verwijder de beschemfolie van de camera voor gebruik.
De doorschijnende naamplaatjes gebruiken
De doorschijnende naamplaatjes insteken

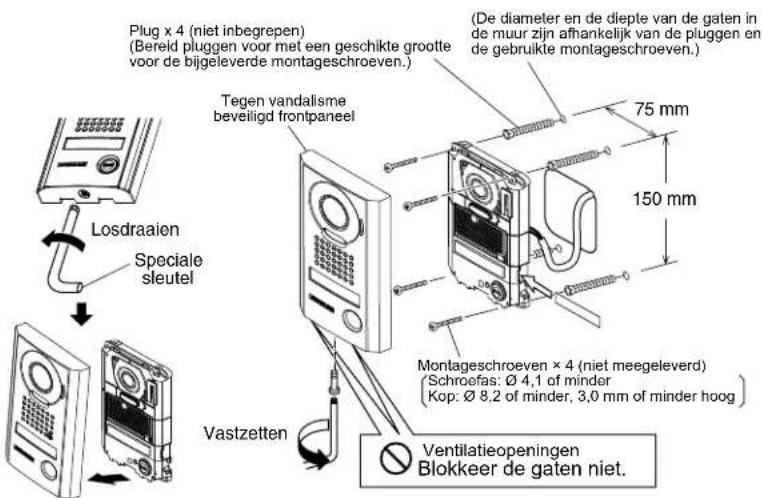

① Verwijder het gegen vandalisme beveiligd frontpaneel.
念 Verwijder de beschermende folie van het plaatie (beide zijden).
Vui de naam van de bewoner in op het doorschijnende naamplaatje. Zorg dat u rechts 25 mm vrij ruimte overhoudt voor het inbrengen van het plaatie.

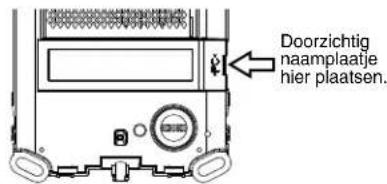

Schulf het Ingevulde doortlichtige naamplaatje in de gespecifieerde inschufopening (aangevegen met in de tekening) zoals hieronder worden geLOond.

JP-DVF
* Verwijder de beschemfolie van de camera voor gebruik.
De doorschijnende naamplaatjes gebruiken
De doorschijnende naamplaatjes insteken

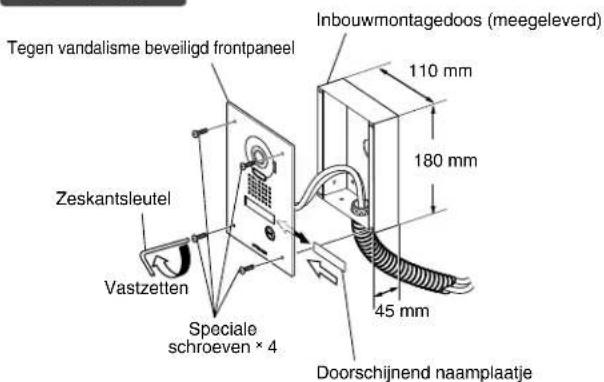

Verwijder het gegen vandalisme beveiligd frontpaneel van de inboumwontagedoos.
2 Verwijder de beschermende folie van het plaatje (beige zijden).
3 Vul de naam van de bewoner in op het doorschijnende naamplaatje. Zorg dat u rechts 25 mm vrije ruimte overhoudt voor het inbrengen van het plaatje.
④ Steek het ingevulde doorschijnpende naamplaatje in de voorgeschreven insteekopening aan de achterkant van het gegen vandalisme beveiligend frontpaneel (op het schema aangeduld met 一

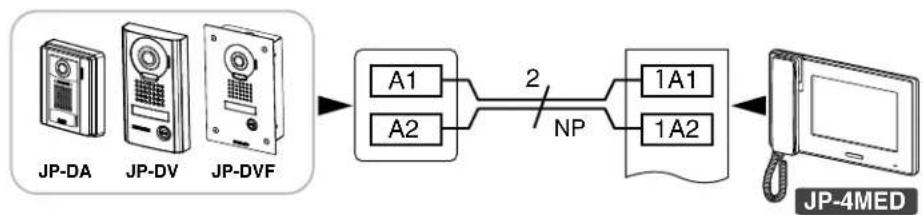

BEDRADING

NP: Niet-gepolariseerd

• De buitenpost is werkbestendig, maar spuit geen water onder hoge drukrechtstreeks op de buitenpost. Dit kan het toestel beschadigen.

Reiniging:
Maak de toestellen met een zachte doek en een neutraal reinigingsmiddel schoon. Gebruik geen schoonmaakspray richtstreeks op het toestel. Gebruik geen schurend reinigingsmiddel of doek.
- Veeg vuil op de lens voorzichtig af met een zachte doek. Houd u aan de volgende punten voor onderhoud van de lens.
- Let op dat u geen krassen maakt op de lens.
- Gebruik geen organische oplosmiddelen behalte isopropylalcohol (IPA) en methanol.
- Gebruik geen verfverdunner, benzeen enz. Deze können beschadiging of verkleuring van het oppervlak van het toestelveroorzaken.

TECHNISCHE GEGEVENS

Voeding Geleverd door hoofdpost
Bedrijftemperatuur - 10 - 60 °C
Camera CMOS-technologie
Videostandaard NTSC
Minimale verlichting 5 Lux op 50 cm afstand
Afmetingen JP	DA 129 (H) x 97 (W) x 30,5 (D) (mm)
	JP-DV 173 (H) x 98 (W) x 27,1 (D) (mm)
	JP-DVF 209 (H) x 135 (B) x blootgestelde zone 5,6 (D) (mm)
	Inbouwmontagedoos(JP-DVF) 180 (H) x 110 (W) x 45 (D) (mm)
Gewicht	JP-DA Circa 170 g
	JP-DV Circa 650 g
	JP-DVF Circa 570 g
	Inbouwmontagedoos(JP-DVF) Circa 450 g
